oil Alfa Romeo Brera/Spider 2007 Manual de Empleo y Cuidado (in Spanish)

¡LECTURA OBLIGATORIA!
REPOSTADO DE COMBUSTIBLE
Motores gasolina:el coche debe repostarse únicamente con gasolina sin plomo con número de octano
(RON) no inferior a 95.
Motores Diesel: el coche debe repostarse únicamente con gasoil para autotracción conforme a la norma
europea EN590. El uso de otros productos o mezclas puede dañar irreparablemente el motor con consiguien-
te caducidad de la garantía por los daños causados.
K
PUESTA EN MARCHA DEL MOTOR
Motores gasolina: compruebe que el freno de mano esté accionado; ponga la palanca del cambio en pun-
to muerto; introduzca la llave electrónica en el conmutador de arranque; pise a fondo el pedal del embrague,
sin pisar el acelerador; presione el botón START/STOPy suéltelo en cuanto el motor se ponga en marcha.
Motores Diesel:compruebe que el freno de mano esté accionado; ponga la palanca del cambio en pun-
to muerto; introduzca la llave electrónica en el conmutador de arranque; espere que se apague el testigo
m; pise a fondo el pedal del embrague, sin pisar el acelerador; presione el botónSTART/STOPy suél-
telo en cuanto el motor se ponga en marcha.
ESTACIONAMIENTO SOBRE MATERIAL INFLAMABLE
Durante el funcionamiento, el catalizador alcanza temperaturas muy altas. Por lo tanto, no estacione el co-
che sobre material inflamable (hierba, hojas secas, agujas de pino, etc.): peligro de incendio.

RESPETO DEL MEDIO AMBIENTE
El coche está equipado con un sistema que permite realizar una diagnosis continua de los componentes re-
lacionados con las emisiones para garantizar un mayor respeto del medio ambiente.

93
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
CIERRE DEL MALETERO
Cierre el maletero presionando en co-
rrespondencia a la cerradura hasta oír el
“clic” de bloqueo.
ADVERTENCIA Asegúrese, antes de
cerrar el maletero, de que tiene la lla-
ve ya que la puerta se bloqueará auto-
máticamente.
Añadir objetos sobre la
repisa posterior o en la
puerta del maletero (al-
tavoces, spoiler, etc.) excepto
los previstos por el Fabricante
puede perjudicar el correcto fun-
cionamiento de los amortigua-
dores de gas laterales.
No supere nunca los
pesos máximos permi-
tidos en el maletero (consulte
el capítulo “Características téc-
nicas”). Compruebe también
que los objetos colocados en el
mismo estén bien distribuidos
para evitar que un frenazo los
lance hacia adelante con el con-
siguiente riesgo para los pa-
sajeros.
ADVERTENCIA
No viaje con objetos
sobre la repisa poste-
rior: podrían provocar lesiones
a los pasajeros en caso de fre-
nazo o accidente.
ADVERTENCIA
AMPLIACIÓN DEL
MALETERO
El asiento trasero abatible independien-
te permite ampliar el maletero total o
parcialmente, interviniendo por separa-
do en una de las dos partes, obtenien-
do así distintas posibilidades de carga
en función del número de pasajeros en
el asiento trasero.
Si se tiene que colocar
una carga muy pesada
en el maletero, le aconseja-
mos, durante los viajes noc-
turnos, controlar y si es nece-
sario, regular la altura del
haz luminoso de las luces de
cruce (consulte el apartado
“Faros” en este capítulo).
ADVERTENCIA

98
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
BACA Y
PORTAESQUÍS
En algunas versiones, el coche puede es-
tar predispuesto para montar las barras
portatodo/portaesquís.
Los enganches de predisposición están
ubicados en el spoiler posterior A-
fig. 83y en correspondencia a la es-
cobilla del limpialuneta B.
A0F0097mfig. 83
FAROS
ORIENTACIÓN DEL HAZ
LUMINOSO
La correcta orientación de los faros es
determinante no sólo para la seguridad
y el confort del conductor, sino también
para los otros usuarios de la carretera.
Los faros deben estar correctamente
orientados para garantizar las mejores
condiciones de visibilidad cuando se via-
ja con las luces encendidas. Para su con-
trol y regulación, acuda a los Servicios
Autorizados Alfa Romeo.
REGULADOR DE LA
ORIENTACIÓN DE LOS
FAROS
Funciona con la llave electrónica intro-
ducida en el conmutador de arranque
y las luces de cruce encendidas.
Con el coche cargado, se inclina hacia
atrás, alzando el haz luminoso. Por lo
tanto, en este caso, es necesario vol-
ver a orientarlos correctamente.
Con la baca montada, dis-
tribuya uniformemente la
carga y durante la con-
ducción, tenga en cuenta el vien-
to lateral.
ADVERTENCIADespués recorrer al-
gunos kilómetros, vuelva a controlar que
los tornillos de los enganches estén bien
apretados.
ADVERTENCIANo supere nunca los
pesos máximos permitidos (consulte el
capítulo “Características técnicas”).

107
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
RADIOTRANSMISORES Y
TELÉFONOS MÓVILES
Los aparatos radiotransmisores (teléfo-
nos móviles e-tacs, CB y similares) no
se pueden usar en el interior del coche,
sino utiliza una antena separada mon-
tada en el exterior del automóvil.
El uso de estos dispositivos en el interior
del coche (sin antena exterior) pueden
causar, además de potenciales daños a
la salud de los pasajeros, funciona-
mientos anómalos en los sistemas elec-
trónicos del coche, comprometiendo su
seguridad.
Además, el poder de transmisión y de
recepción de estos aparatos puede dis-
minuir por el efecto de escudo que rea-
liza la carrocería del coche.
Por lo que se refiere al empleo de telé-
fonos móviles (GSM, GPRS, UMTS) do-
tados de homologación oficial CE, le
aconsejamos respetar escrupulosamen-
te las instrucciones proporcionadas por
el fabricante del teléfono móvil.
ACCESORIOS
ADQUIRIDOS POR
EL USUARIO
Si, después de comprar el coche, se de-
sea instalar accesorios que necesiten una
alimentación eléctrica permanente (alar-
ma, sistema de alarma dirigido por saté-
lite, etc.) o de todas formas, accesorios
que graven sobre el equilibrio eléctrico,
acuda a los Servicios Autorizados Alfa Ro-
meo, cuyo personal especializado, ade-
más de sugerirle los dispositivos más ade-
cuados de la Lineaccessori Alfa Romeo,
evaluará el consumo eléctrico total, veri-
ficando si la instalación eléctrica del coche
puede soportar la carga demandada, o
si por el contrario, es necesario integrar-
la con una batería de mayor capacidad.
Preste atención al mon-
tar spoiler adicionales,
llantas de aleación y embelle-
cedores de rueda que no sean
de serie: podrían reducir la
ventilación de los frenos y por
lo tanto, su rendimiento en
condiciones de frenazos im-
previstos y repetidos, o en las
bajadas largas. Además, ase-
gúrese de que ningún objeto
(alfombras, etc.) obstaculice el
recorrido de los pedales.
ADVERTENCIA

111
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

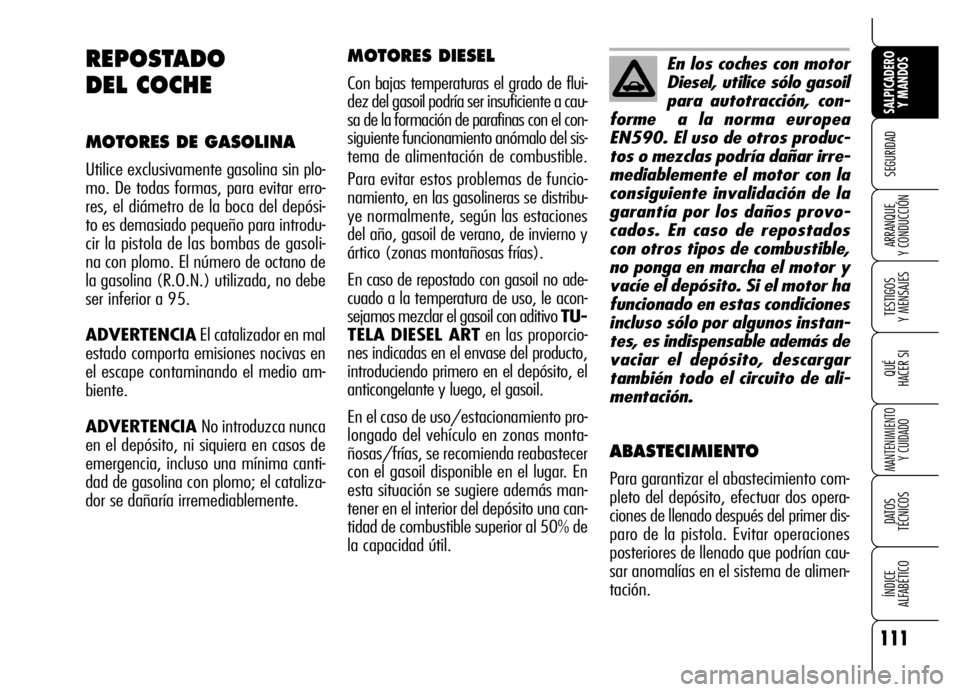

MOTORES DIESEL
Con bajas temperaturas el grado de flui-
dez del gasoil podría ser insuficiente a cau-
sa de la formación de parafinas con el con-
siguiente funcionamiento anómalo del sis-
tema de alimentación de combustible.
Para evitar estos problemas de funcio-
namiento, en las gasolineras se distribu-
ye normalmente, según las estaciones
del año, gasoil de verano, de invierno y
ártico (zonas montañosas frías).
En caso de repostado con gasoil no ade-
cuado a la temperatura de uso, le acon-
sejamos mezclar el gasoil con aditivo TU-
TELA DIESEL ARTen las proporcio-
nes indicadas en el envase del producto,
introduciendo primero en el depósito, el
anticongelante y luego, el gasoil.
En el caso de uso/estacionamiento pro-
longado del vehículo en zonas monta-
ñosas/frías, se recomienda reabastecer
con el gasoil disponible en el lugar. En
esta situación se sugiere además man-
tener en el interior del depósito una can-
tidad de combustible superior al 50% de
la capacidad útil.
REPOSTADO
DEL COCHE
MOTORES DE GASOLINA
Utilice exclusivamente gasolina sin plo-
mo. De todas formas, para evitar erro-
res, el diámetro de la boca del depósi-
to es demasiado pequeño para introdu-
cir la pistola de las bombas de gasoli-
na con plomo. El número de octano de
la gasolina (R.O.N.) utilizada, no debe
ser inferior a 95.
ADVERTENCIAEl catalizador en mal
estado comporta emisiones nocivas en
el escape contaminando el medio am-
biente.
ADVERTENCIA No introduzca nunca
en el depósito, ni siquiera en casos de
emergencia, incluso una mínima canti-
dad de gasolina con plomo; el cataliza-
dor se dañaría irremediablemente.
En los coches con motor
Diesel, utilice sólo gasoil
para autotracción, con-
forme a la norma europea
EN590. El uso de otros produc-
tos o mezclas podría dañar irre-
mediablemente el motor con la
consiguiente invalidación de la
garantía por los daños provo-
cados. En caso de repostados
con otros tipos de combustible,
no ponga en marcha el motor y
vacíe el depósito. Si el motor ha
funcionado en estas condiciones
incluso sólo por algunos instan-
tes, es indispensable además de
vaciar el depósito, descargar
también todo el circuito de ali-
mentación.
ABASTECIMIENTO
Para garantizar el abastecimiento com-
pleto del depósito, efectuar dos opera-
ciones de llenado después del primer dis-
paro de la pistola. Evitar operaciones
posteriores de llenado que podrían cau-
sar anomalías en el sistema de alimen-
tación.

153
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
T T T T
E E E E
S S S S
T T T T
I I I I
G G G G
O O O O
S S S S

Y Y Y Y

M M M M
E E E E
N N N N
S S S S
A A A A
J J J J
E E E E
S S S S
LÍQUIDO DE FRENOS INSUFICIENTE/
FRENO DE MANO ACCIONADO.............................. 155
PASTILLAS DE LOS FRENOS DESGASTADAS ........... 155
CINTURONES DE SEGURIDAD DESABROCHADOS ..... 155
AVERÍA EN EL AIRBAG ......................................... 156
AIRBAG FRONTALES DESACTIVADOS ...................... 156
TEMPERATURA EXCESIVA DEL LÍQUIDO
REFRIGERANTE DEL MOTOR ................................. 157
TEMPERATURA EXCESIVA DEL ACEITE MOTOR ......... 158
PRESIÓN INSUFICIENTE DEL
ACEITE MOTOR/ACEITE DEGRADADO..................... 158
CARGA INSUFICIENTE DE LA BATERÍA..................... 158
PUERTAS MAL CERRADAS .................................... 159
CAPÓ ABIERTO ................................................... 159
MALETERO ABIERTO............................................ 159
AVERÍA EN EL SISTEMA DE INYECCIÓN/
AVERÍA EN EL SISTEMA EOBD .............................. 159
AVERÍA EN EL SISTEMA DE PROTECCIÓN DEL COCHE/
BLOQUEO DE LA DIRECCIÓN INHIBIDA................... 160
AVERÍA ALARMA /INTENTO DE INTRUSIÓN
LLAVE ELECTRÓNICA NO RECONOCIDA ................... 160
POSIBLE PRESENCIA DE HIELO EN LA CARRETERA ... 161

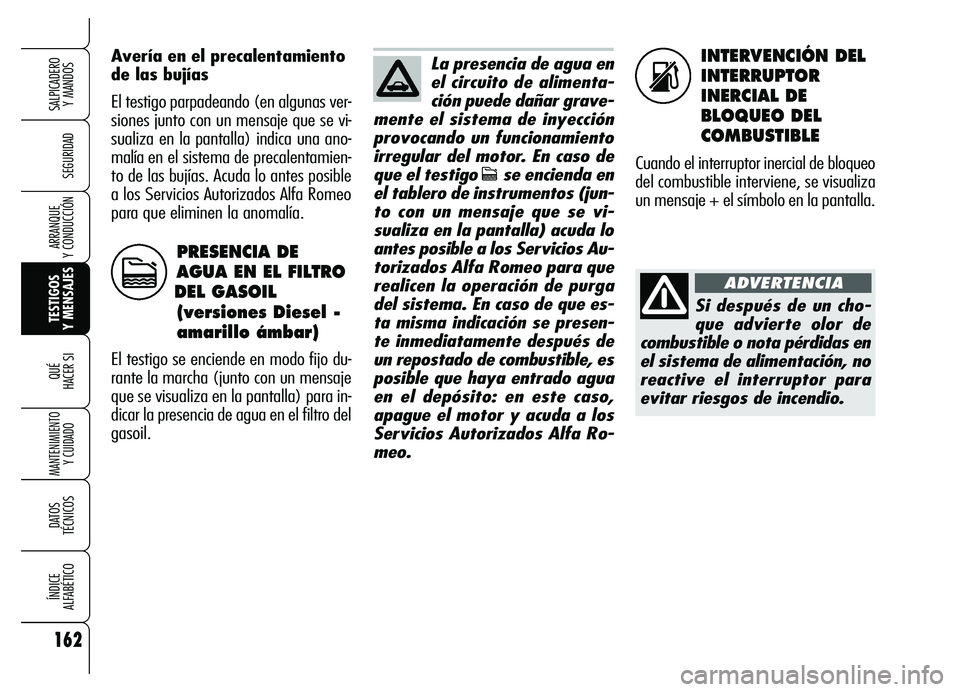

PRECALENTAMIENTO DE LAS BUJÍAS/
AVERÍA EN EL PRECALENTAMIENTO DE LAS BUJÍAS.. 161
PRESENCIA DE AGUA EN EL FILTRO DEL GASOIL ..... 162INTERVENCIÓN DEL INTERRUPTOR INERCIAL
DE BLOQUEO DEL COMBUSTIBLE ......................... 162
AVERÍA EN EL SISTEMA ABS................................. 163
AVERÍA EN EL SISTEMA EBD................................. 163
SISTEMA VDC ................................................... 163
AVERÍA EN EL HILL HOLDER ................................ 164
SISTEMA ASR (ANTIDERRAPE DE LAS RUEDAS) ...... 164
AVERÍA EN LAS LUCES EXTERIORES....................... 164
AVERÍA EN LAS LUCES DE LOS FRENOS
(LUCES DE PARE) ............................................... 165
PILOTOS ANTINIEBLA .......................................... 165
FAROS ANTINIEBLA ............................................. 165
LUCES DE POSICIÓN/FOLLOW ME HOME
(APAGADO RETARDADO DE LAS LUCES) ................. 165
LUCES DE CRUCE ............................................... 165
LUCES DE CARRETERA ......................................... 165
INTERMITENTE IZQUIERDO................................... 166
INTERMITENTE DERECHO ..................................... 166
AVERÍA EN EL SENSOR CREPUSCULAR ..................... 166
AVERÍA EN EL SENSOR DE LLUVIA........................... 166
AVERÍA EN LOS SENSORES DE ESTACIONAMIENTO .. 166
RESERVA DE COMBUSTIBLE - AUTONOMÍA LIMITADA.. 167
REGULADOR DE VELOCIDAD CONSTANTE
(CRUISE CONTROL) ........................................... 167
FILTRO DE RETENCIÓN DE LAS PARTÍCULAS
OBTURADO ....................................................... 167
AVERÍA EN EL SISTEMA DE SEGURIDAD
DE LOS CRISTALES ............................................. 167
NIVEL INSUFICIENTE DEL LÍQUIDO PARABRISAS ...... 168
VELOCIDAD LÍMITE SUPERADA.............................. 168

162
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
INTERVENCIÓN DEL
INTERRUPTOR
INERCIAL DE
BLOQUEO DEL
COMBUSTIBLE
Cuando el interruptor inercial de bloqueo
del combustible interviene, se visualiza
un mensaje + el símbolo en la pantalla. Avería en el precalentamiento
de las bujías
El testigo parpadeando (en algunas ver-
siones junto con un mensaje que se vi-
sualiza en la pantalla) indica una ano-
malía en el sistema de precalentamien-
to de las bujías. Acuda lo antes posible
a los Servicios Autorizados Alfa Romeo
para que eliminen la anomalía.
PRESENCIA DE
AGUA EN EL FILTRO
DEL GASOIL
(versiones Diesel -
amarillo ámbar)
El testigo se enciende en modo fijo du-
rante la marcha (junto con un mensaje
que se visualiza en la pantalla) para in-
dicar la presencia de agua en el filtro del
gasoil.
c
La presencia de agua en
el circuito de alimenta-
ción puede dañar grave-
mente el sistema de inyección
provocando un funcionamiento
irregular del motor. En caso de
que el testigo
cse encienda en
el tablero de instrumentos (jun-
to con un mensaje que se vi-
sualiza en la pantalla) acuda lo
antes posible a los Servicios Au-
torizados Alfa Romeo para que
realicen la operación de purga
del sistema. En caso de que es-
ta misma indicación se presen-
te inmediatamente después de
un repostado de combustible, es
posible que haya entrado agua
en el depósito: en este caso,
apague el motor y acuda a los
Servicios Autorizados Alfa Ro-
meo.
Si después de un cho-
que advierte olor de
combustible o nota pérdidas en
el sistema de alimentación, no
reactive el interruptor para
evitar riesgos de incendio.
ADVERTENCIA
s

201
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
Sensor de presencia agua en el filtro del gasoil/
medidor de caudal de aire F35 7,5 48
Interruptor de las luces de los frenos (de pare)/
panel de mandos túnel central F35 7,5 48
Cruise Control (Regulador de velocidad constante) F35 7,5 48
Sensor AQS F35 7,5 48
Disponible F36 – 48
Nodo tablero de instrumentos F37 10 48
Centralita faros/Alimentación centralita
Faros de gas Bixenón (donde estén previstos) F37 10 48
Motorreductor para el bloqueo/desbloqueo del maletero F38 15 48
Toma de diagnosis sistema EOBD F39 10 48
Centralita del sistema de control de la presión de los neumáticos F39 10 48
Predisposición teléfono móvil F39 10 48
Centralita de la alarma (donde esté prevista) F39 10 48
Climatización F39 10 48
Luneta térmica F40 30 48
Descongelador pulverizadores lavaparabrisas/lavaluneta posterior F41 7,5 48
Descongelador espejos con dispositivo térmico F41 7,5 48

209
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

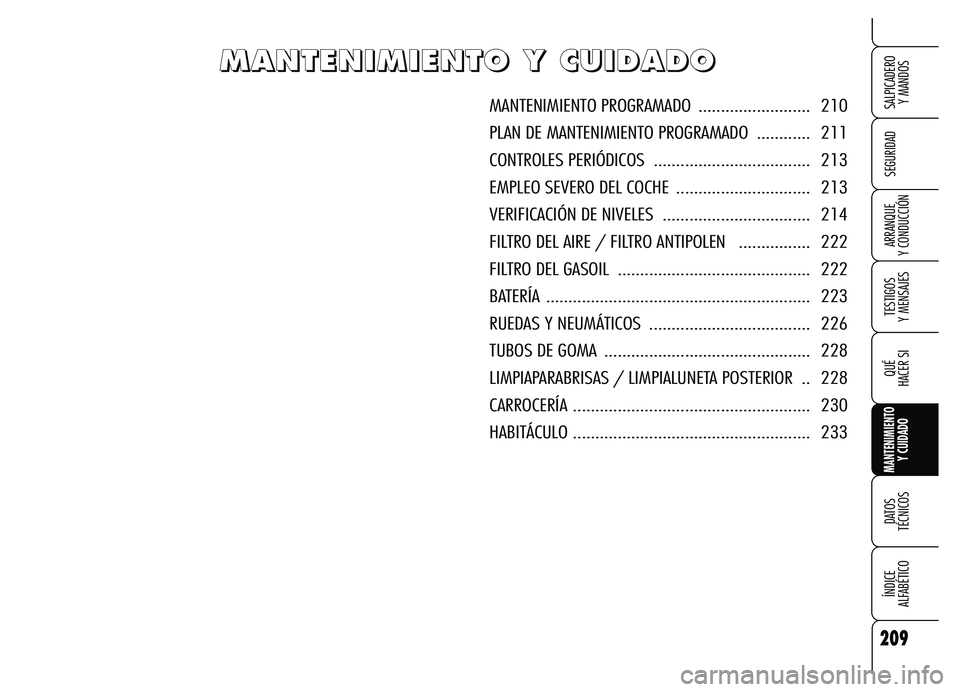

M M M M
A A A A
N N N N
T T T T
E E E E
N N N N
I I I I
M M M M
I I I I
E E E E
N N N N
T T T T
O O O O

Y Y Y Y

C C C C
U U U U
I I I I
D D D D
A A A A
D D D D
O O O O
MANTENIMIENTO PROGRAMADO ......................... 210
PLAN DE MANTENIMIENTO PROGRAMADO ............ 211
CONTROLES PERIÓDICOS ................................... 213
EMPLEO SEVERO DEL COCHE .............................. 213
VERIFICACIÓN DE NIVELES ................................. 214
FILTRO DEL AIRE / FILTRO ANTIPOLEN ................ 222
FILTRO DEL GASOIL ........................................... 222
BATERÍA ........................................................... 223
RUEDAS Y NEUMÁTICOS .................................... 226
TUBOS DE GOMA .............................................. 228
LIMPIAPARABRISAS / LIMPIALUNETA POSTERIOR .. 228
CARROCERÍA ..................................................... 230
HABITÁCULO ..................................................... 233

222
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
El símbolo π, presente
en el depósito, identifi-
ca los líquidos de frenos de ti-
po sintético, diferenciándolos
de los líquidos minerales. Los
líquidos minerales dañan irre-
mediablemente los forros de
goma del sistema de frenos.
ADVERTENCIAFILTRO DEL AIRE /
FILTRO ANTIPOLEN
Para sustituir el filtro del aire o filtro an-
tipolen, acuda a los Servicios Autoriza-
dos Alfa Romeo.
FILTRO DEL GASOIL
VACIADO DEL AGUA DE
CONDENSACIÓN
La presencia de agua en
el circuito de alimenta-
ción puede dañar grave-
mente el sistema de inyección
provocando un funcionamiento
irregular del motor. En caso de
que el testigo
cse encienda en
el tablero de instrumentos (en
algunas versiones junto con el
mensaje que se visualiza en la
pantalla) acuda lo antes posible
a los Servicios Autorizados Al-
fa Romeo para que realicen la
purga del sistema. Si la misma
indicación se presenta, inme-
diatamente después de un re-
postado, es posible que haya
entrado agua en el depósito: en
este caso, apague el motor y
acuda a los Servicios Autoriza-
dos Alfa Romeo.
