6
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
6
S S S S
A A A A
L L L L
P P P P
I I I I
C C C C
A A A A
D D D D
E E E E
R R R R
O O O O

Y Y Y Y

M M M M
A A A A
N N N N
D D D D
O O O O
S S S S
REGULADOR DE VELOCIDAD CONSTANTE
(CRUISE CONTROL) ........................................... 72
LUCES INTERIORES ............................................ 75
MANDOS ......................................................... 77
EQUIPAMIENTO INTERIOR .................................... 80
TECHO FIJO PANORÁMICO ................................... 84

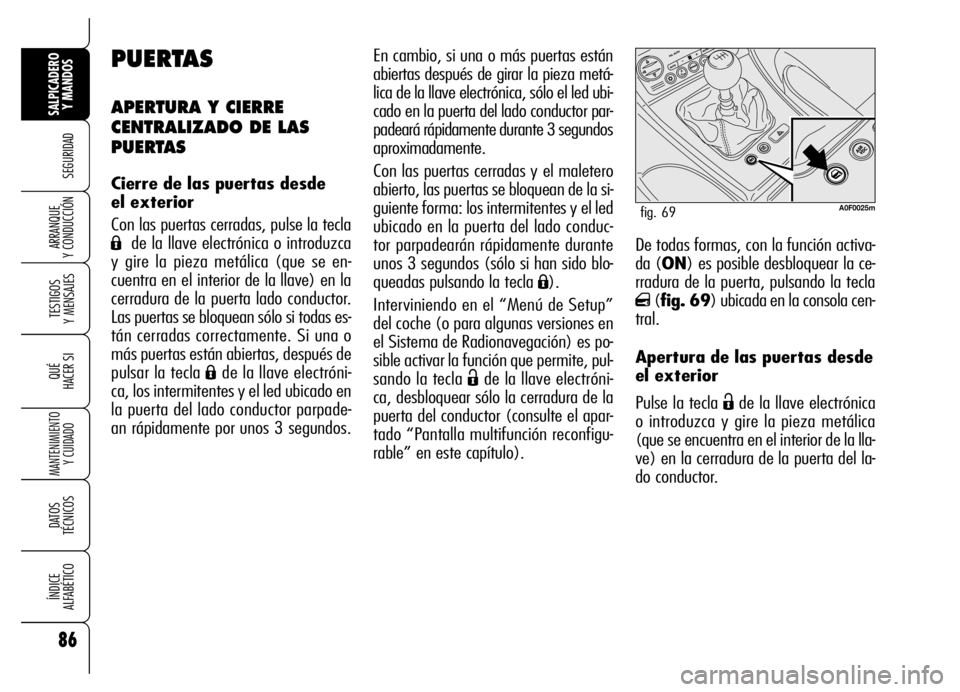

PUERTAS .......................................................... 86
ELEVALUNAS ELÉCTRICOS ................................... 88

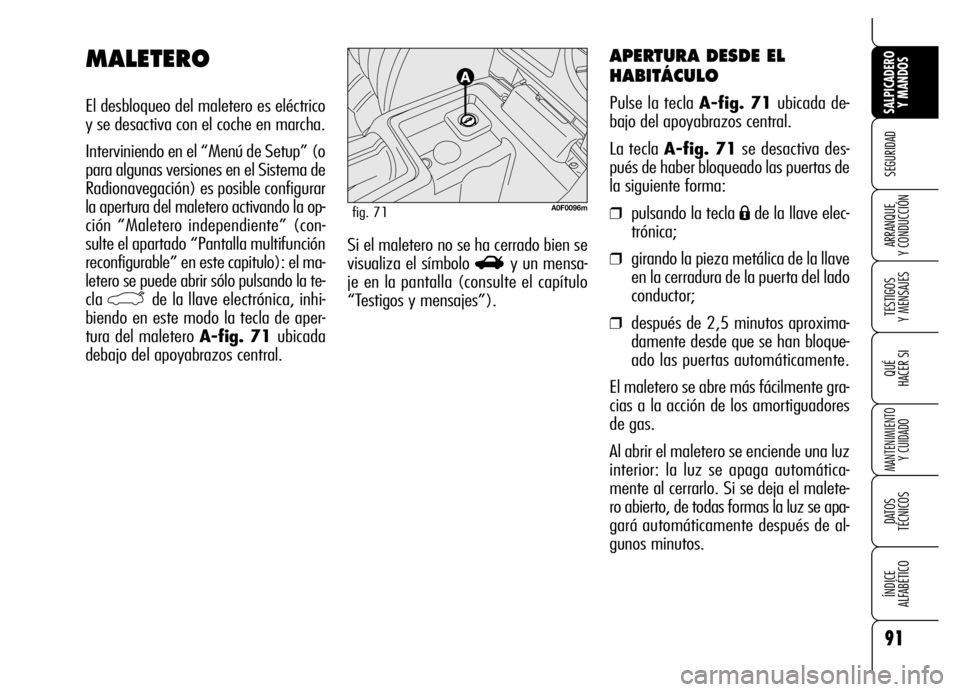

MALETERO ....................................................... 91
CAPÓ ............................................................... 96
BACA Y PORTAESQUÍS ....................................... 98
FAROS ............................................................. 98
SISTEMA ABS ................................................... 100
SISTEMA VDC ................................................... 102
SISTEMA EOBD ................................................. 106
EQUIPO DE RADIO .............................................. 106
ACCESORIOS ADQUIRIDOS POR EL USUARIO ......... 107
SENSORES DE ESTACIONAMIENTO ....................... 108
REPOSTADO DEL COCHE ..................................... 111
PROTECCIÓN DEL MEDIO AMBIENTE ..................... 113 SALPICADERO .................................................... 7
TABLERO DE INSTRUMENTOS .............................. 8
SIMBOLOGÍA .................................................... 9
SISTEMA ALFA ROMEO CODE ............................... 9
LLAVE ELECTRÓNICA .......................................... 11
ALARMA ........................................................... 17
CONMUTADOR DE ARRANQUE ............................. 19
INSTRUMENTOS DEL COCHE ............................... 22
PANTALLA MULTIFUNCIÓN RECONFIGURABLE.......... 26
ASIENTOS ........................................................ 41
REPOSACABEZAS ............................................... 44
VOLANTE .......................................................... 45
ESPEJOS RETROVISORES .................................... 46
CLIMATIZACIÓN ................................................. 49
CLIMATIZACIÓN MANUAL .................................... 51
CLIMATIZACIÓN BI Y TRIZONA ............................. 54
CALEFACCIÓN AUXILIAR ...................................... 64
LUCES EXTERIORES .......................................... 65
LIMPIEZA DE LOS CRISTALES ............................... 68

7
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
SALPICADERO
A0F0056mfig. 1
1.Rejillas de aire laterales orientables y regulables - 2. Difusores para el desempañamento y descongelación de los cristales
laterales delanteros - 3.Palanca de mando luces exteriores - 4.Tablero de instrumentos - 5.Airbag lado conductor y claxon -
6.Palanca de mando limpiaparabrisas - 7.Difusor superior central - 8.Rejillas centrales orientables y regulables - 9.Indica-
dores del nivel de combustible / indicador de temperatura líquido refrigerante del motor / indicador de temperatura aceite
motor (versiones gasolina) o indicador de la presión del turbocompresor (versiones diesel) - 10.Airbag lado pasajero - 11.
Airbag frontal a la altura de las rodillas lado pasajero (donde esté previsto) - 12.Guantera - 13.Equipo de radio - 14.Man-
dos para la climatización - 15. Botón START/STOPpara poner en marcha el motor - 16.Conmutador de arranque - 17.
Airbag frontal a la altura de las rodillas lado conductor - 18.Mandos en el volante para el equipo de radio (donde estén pre-
vistos) - 19.Palanca de mando Cruise Control (donde esté previsto) - 20.Palanca para abrir el capó - 21.Tapa de acceso
a la centralita de fusibles en el salpicadero - 22.Grupo interruptores de mando luces exteriores, dispositivo para poner a cero
el cuentakilómetros parcial y regulador de la orientación de los faros.

12
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNSustitución de la pila de la
llave electrónica
Si pulsando una de las teclas
Ë, Áo
`, el mando es rechazado o no se
ejecuta, significa que hay que sustituir
la pila por otra nueva del mismo tipo
que se puede encontrar en el comercio.
Para tener la certeza que hay que sus-
tituir la pila, vuelva a pulsar las teclas
Ë, Á, o bien, `inténtelo con otra
llave electrónica.
Cerrando el maletero, se reactivan las
funciones de control y los intermitentes
parpadean 1 vez.
❒el desbloqueo de emergencia de la
llave electrónica del conmutador de
arranque.
ADVERTENCIA No hay que dejar la
llave electrónica bajo los rayos directos
del sol: podría estropearse.
ADVERTENCIALa frecuencia del
mando a distancia puede sufrir interfe-
rencias provenientes de algunas trans-
misiones de radio ajenas al coche (por
ejemplo, teléfonos móviles, equipos ra-
dioaficionados, etc.). En este caso, el
funcionamiento podría presentar ano-
malías. En la llave electrónica fig. 6 hay ade-
más, una pieza metálica A, que sale
pulsando la tecla B.
La pieza metálica acciona:
❒la apertura y cierre centralizado de
las puertas introduciendo la llave en
la cerradura de la puerta del lado
conductor (con la batería del coche
descargada se abre sólo la puerta del
lado conductor);
❒la apertura y cierre de los cristales;
❒el conmutador (donde este previs-
to) para desactivar el Airbag frontal
y el Airbag a la altura de las rodillas
(donde esté previsto) lado pasaje-
ro;
❒el dispositivo safe-lock (donde es-
té previsto);
A0F0022mfig. 6
No hay que dejar la lla-
ve electrónica en el in-
terior del coche para evitar que
especialmente los niños, pul-
sen accidentalmente la tecla B-
fig. 6.
ADVERTENCIA
A0F0021mfig. 7

19
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
CONMUTADOR
DE ARRANQUE
El conmutador de arranque está ubi-
cado en el salpicadero y está com-
puesto por:
❒lector A-fig. 13de la llave elec-
trónica (ubicado al lado del volan-
te);
❒botón START/STOP(ubicado
debajo del lector de la llave elec-
trónica).
ADVERTENCIAPara no descargar la
batería inútilmente, no hay que dejar la
llave electrónica en el conmutador de
arranque con el motor apagado.
EXCLUSIÓN DE LA ALARMA
Para excluir completamente la alarma
(por ejemplo en caso de inactividad del
coche durante algún tiempo) cierre el
automóvil girando la pieza metálica de
la llave electrónica en la cerradura de la
puerta del lado conductor.
HOMOLOGACIÓN
MINISTERIAL
Para cumplir con la legislación vigente
en cada país, en materia de radiofre-
cuencia, para los mercados que requie-
ren el transmisor marcado, el número
de homologación está grabado en el
componente. Según las versiones / pa-
íses, el código marcado puede estar en
el transmisor y/o en el receptor.
A0F0219mfig. 13
En caso de manipula-
ción del conmutador de
arranque (por ejemplo, un in-
tento de robo), haga controlar
su funcionamiento en los Ser-
vicios Autorizados Alfa Romeo
antes de reemprender la mar-
cha.
ADVERTENCIA
Al bajar del coche quite
siempre la llave elec-
trónica para evitar que otras
personas puedan accionar los
mandos inadvertidamente. Re-
cuerde accionar el freno de ma-
no, ponga la primera marcha si
el coche está en subida; en
cambio, si está en bajada, pon-
ga la marcha atrás. No deje
nunca a los niños solos en el in-
terior del coche.
ADVERTENCIA

25
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
REGULACIÓN AUTOMÁTICA
DE LA ILUMINACIÓN DE
LOS MANDOS DEL
REÓSTATO
Para permitir la máxima visibilidad y co-
modidad en cualquier condición (por
ejemplo, conduciendo de día con las lu-
ces encendidas o a través de túneles,
etc.), en el velocímetro hay un sensor ca-
paz de regular automáticamente, des-
pués de introducir la llave electrónica en
el conmutador de arranque y presionar el
botón START/STOP, el brillo de la grá-
fica / pantalla del tablero de instrumen-
tos, de la pantalla del equipo de radio,
de la pantalla del climatizador, de la pan-
talla del sistema de radionavegación
(donde esté previsto) y de la gráfica de
los instrumentos del coche (indicador del
nivel de combustible, el indicador de tem-
peratura de aceite motor (versiones ga-
solina) o indicador de la presión del tur-
bocompresor (versiones diesel) y del in-
dicador de temperatura del líquido refri-
gerante del motor).
DISPOSITIVO PARA PONER
A CERO EL
CUENTAKILÓMETROS
PARCIAL fig. 19
Para poner a cero el cuentakilómetros
parcial mantenga pulsada la tecla A.
REGULACIÓN MANUAL
DE LA ILUMINACIÓN DE
LOS MANDOS DEL
REÓSTATO
Esta función permite regular (en 8 nive-
les) el brillo de la gráfica / pantalla del
tablero de instrumentos, de la pantalla del
equipo de radio y de la pantalla del sis-
tema de navegación (donde estén pre-
vistas) y de la gráfica de los instrumentos
del coche (indicador del nivel de com-
bustible, indicador de temperatura del acei-
te motor (versiones gasolina) o indica-
dor de la presión del turbocompresor (ver-
siones diesel) y del indicador de tempe-
ratura del líquido refrigerante del motor.
Para su regulación, pulse brevemente la
tecla +en la palanca izquierda para au-
mentar el brillo o pulse la tecla –para
disminuirlo: en la pantalla se visualiza
un mensaje y un número que indica el
nivel de brillo actualmente selecciona-
do. La visualización permanece activa
durante algunos segundos y después de-
saparece.
A0F0072mfig. 19

29
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Para acceder a la navegación desde la página vídeo estándar, pulse brevemente la tecla MENU. Para navegar a través del menú,
pulse las teclas +o –. Con el coche en marcha, por razones de seguridad, es posible acceder sólo al menú reducido (configuración
“Límite de velocidad”). En cambio, con el coche estacionado, es posible acceder a todo el menú. En los coches equipados con Siste-
ma de Radionavegación, es posible regular / configurar únicamente las funciones: “Límite de velocidad”, “Regulación de la sensibi-
lidad del sensor crepuscular” (donde esté previsto) y “Reactivación de la señal acústica para el S.B.R.”. Las demás funciones se vi-
sualizan en la pantalla del Sistema de Radionavegación, donde también se pueden seleccionar y regular.
fig. 22
VOL. BEEPSERVICESALIDA MENUSENSORCREP.RESET TRIP B
RELOJ
MODO 12/24
FECHA
RPT. RADIO
MALET. IND.
DESB. COND.
BLOQ. PUERT. UNIDADES VOL. TECLAS
LENGUALIM. VEL.
A0F0218e

32
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Regulación de la fecha (Fecha)
Esta función permite regular la fecha
(año - mes - día).
Para su regulación, proceda como sigue:
❒pulse brevemente la tecla MENU:
parpadea el “año” en la pantalla;
❒pulse la tecla +o –para proceder
a la regulación;
❒pulse brevemente la tecla MENU:
parpadea el “mes” en la pantalla;
❒pulse la tecla +o –para proceder
a la regulación;
❒pulse brevemente la tecla MENU:
parpadea el “día” en la pantalla;
❒pulse la tecla +o –para proceder
a la regulación;ADVERTENCIACada vez que se pul-
sa la tecla +/–el valor aumenta o dis-
minuye de 1 unidad. Manteniendo pul-
sada la tecla +/–el valor aumenta o
disminuye rápidamente y en modo au-
tomático. Al acercarse al valor deseado,
pulse la tecla poco a poco.
❒pulse brevemente la tecla MENU
para volver a la página vídeo del me-
nú o púlsela prolongadamente para
regresar a la página vídeo estándar
de la pantalla.
Repetición de las
informaciones audio
(Rpt. Radio)
(donde esté prevista)
Esta función permite visualizar las in-
formaciones del equipo de radio en la
pantalla.
❒Radio: frecuencia o mensaje RDS de
la radioemisora seleccionada, acti-
vación de la búsqueda automática o
AutoSTore;
❒CD audio, CD MP3: número de la
pieza musical seleccionada;
❒Cargador de CD / CD Changer: nú-
mero del CD y número de la pieza
musical; Para activar y desactivar (ON/OFF) la
visualización de las informaciones, pro-
ceda como sigue:
❒pulse brevemente la tecla MENU:
se visualiza ON, o bien, OFFen la
pantalla (en función de la configu-
ración anteriormente seleccionada);
❒pulse la tecla +o –para proceder
a la selección;
❒pulse brevemente la tecla MENU
para volver a la página vídeo del me-
nú o púlsela prolongadamente para
regresar a la página vídeo estándar
de la pantalla.
Según la fuente de audio seleccionada,
en la pantalla se visualiza debajo de la
hora, un símbolo que indica la fuente ac-
tivada.

86
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNDe todas formas, con la función activa-
da (ON) es posible desbloquear la ce-
rradura de la puerta, pulsando la tecla
q(fig. 69) ubicada en la consola cen-
tral.
Apertura de las puertas desde
el exterior
Pulse la tecla
Ëde la llave electrónica
o introduzca y gire la pieza metálica
(que se encuentra en el interior de la lla-
ve) en la cerradura de la puerta del la-
do conductor.
PUERTAS
APERTURA Y CIERRE
CENTRALIZADO DE LAS
PUERTAS
Cierre de las puertas desde
el exterior
Con las puertas cerradas, pulse la tecla
Áde la llave electrónica o introduzca
y gire la pieza metálica (que se en-
cuentra en el interior de la llave) en la
cerradura de la puerta lado conductor.
Las puertas se bloquean sólo si todas es-
tán cerradas correctamente. Si una o
más puertas están abiertas, después de
pulsar la tecla
Áde la llave electróni-
ca, los intermitentes y el led ubicado en
la puerta del lado conductor parpade-
an rápidamente por unos 3 segundos.
A0F0025mfig. 69
En cambio, si una o más puertas están
abiertas después de girar la pieza metá-
lica de la llave electrónica, sólo el led ubi-
cado en la puerta del lado conductor par-
padeará rápidamente durante 3 segundos
aproximadamente.
Con las puertas cerradas y el maletero
abierto, las puertas se bloquean de la si-
guiente forma: los intermitentes y el led
ubicado en la puerta del lado conduc-
tor parpadearán rápidamente durante
unos 3 segundos (sólo si han sido blo-
queadas pulsando la tecla
Á).
Interviniendo en el “Menú de Setup”
del coche (o para algunas versiones en
el Sistema de Radionavegación) es po-
sible activar la función que permite, pul-
sando la tecla
Ëde la llave electróni-
ca, desbloquear sólo la cerradura de la
puerta del conductor (consulte el apar-
tado “Pantalla multifunción reconfigu-
rable” en este capítulo).

87
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
La tecla qse desactiva después de blo-
quear las puertas con el mando a dis-
tancia, girar la pieza metálica en la ce-
rradura de la puerta del lado conductor,
o bien, 2,5 minutos después de haber
accionado el bloqueo automático de las
puertas y se volverá a activar desblo-
queando las puertas con la tecla
Ëde
la llave, girando la pieza metálica en
la cerradura de la puerta del lado con-
ductor o introduciendo la llave electró-
nica en el conmutador de arranque.
ADVERTENCIACon el cierre centra-
lizado activado, al tirar de la manilla in-
terna de apertura de una de las puertas,
se desactiva el cierre de todas las puer-
tas. En caso de ausencia de alimenta-
ción eléctrica (fusible quemado, batería
desconectada, etc.) se puede accionar
manualmente el bloqueo de las puertas;
y ya que, en estas condiciones, tampo-
co se dispone de la función elevalunas
automático, para abrir o cerrar la puer-
ta con el cristal levantado, se debe ejer-
cer presión sobre el cristal hacia el inte-
rior del vehículo (ver fig. 69a), para
facilitar el paso del cristal en la moldu-
ra.ADVERTENCIADespués una even-
tual desconexión de la batería o inte-
rrupción del fusible de protección, es ne-
cesario “inicializar” el mecanismo de
apertura / cierre de las puertas, proce-
diendo como sigue:
❒cierre todas las puertas;
❒pulse la tecla Áen el mando a dis-
tancia o la tecla
qubicada en la
consola central;
❒pulse la tecla Ëen el mando a dis-
tancia o la tecla
qubicada en la
consola central. Apertura y cierre de las
puertas desde el interior
Pulse la tecla
q(fig. 69) para blo-
quear y desbloquear todas las puertas.
La tecla tiene un led circular que indica
el estado (puertas bloqueadas o des-
bloqueadas) del coche. Cuando las puer-
tas están bloqueadas el led está en-
cendido: en este caso, pulsando nueva-
mente la tecla se activa el desbloqueo
centralizado de todas las puertas y se
apaga el led. Con la llave fuera del con-
mutador de arranque, el led se apaga
después de unos 2 minutos.
Con las puertas desbloqueadas el led es-
tá apagado y pulsando la tecla se acti-
va el bloqueo centralizado de todas las
puertas. El cierre centralizado se activa
sólo si todas las puertas están cerradas
correctamente.
Interviniendo en el “Menú de Setup”
del coche (o para algunas versiones en
el Sistema de Radionavegación) es po-
sible activar el bloqueo automático de
las puertas cuando se superan los 20
km/h de velocidad (consulte el apar-
tado “Pantalla multifunción reconfigu-
rable” en este capítulo).
A0F0110mfig. 69a

91
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNSi el maletero no se ha cerrado bien se
visualiza el símbolo
Ry un mensa-
je en la pantalla (consulte el capítulo
“Testigos y mensajes”).
APERTURA DESDE EL
HABITÁCULO
Pulse la tecla A-fig. 71ubicada de-
bajo del apoyabrazos central.
La tecla A-fig. 71se desactiva des-
pués de haber bloqueado las puertas de
la siguiente forma:
❒pulsando la tecla Áde la llave elec-
trónica;
❒girando la pieza metálica de la llave
en la cerradura de la puerta del lado
conductor;
❒después de 2,5 minutos aproxima-
damente desde que se han bloque-
ado las puertas automáticamente.
El maletero se abre más fácilmente gra-
cias a la acción de los amortiguadores
de gas.
Al abrir el maletero se enciende una luz
interior: la luz se apaga automática-
mente al cerrarlo. Si se deja el malete-
ro abierto, de todas formas la luz se apa-
gará automáticamente después de al-
gunos minutos.
MALETERO
El desbloqueo del maletero es eléctrico
y se desactiva con el coche en marcha.
Interviniendo en el “Menú de Setup” (o
para algunas versiones en el Sistema de
Radionavegación) es posible configurar
la apertura del maletero activando la op-
ción “Maletero independiente” (con-
sulte el apartado “Pantalla multifunción
reconfigurable” en este capitulo): el ma-
letero se puede abrir sólo pulsando la te-
cla
`de la llave electrónica, inhi-
biendo en este modo la tecla de aper-
tura del maletero A-fig. 71 ubicada
debajo del apoyabrazos central.
A0F0096mfig. 71
