Alfa Romeo Brera/Spider 2007 Manual de Uso e Manutenção (in Portuguese)

189
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

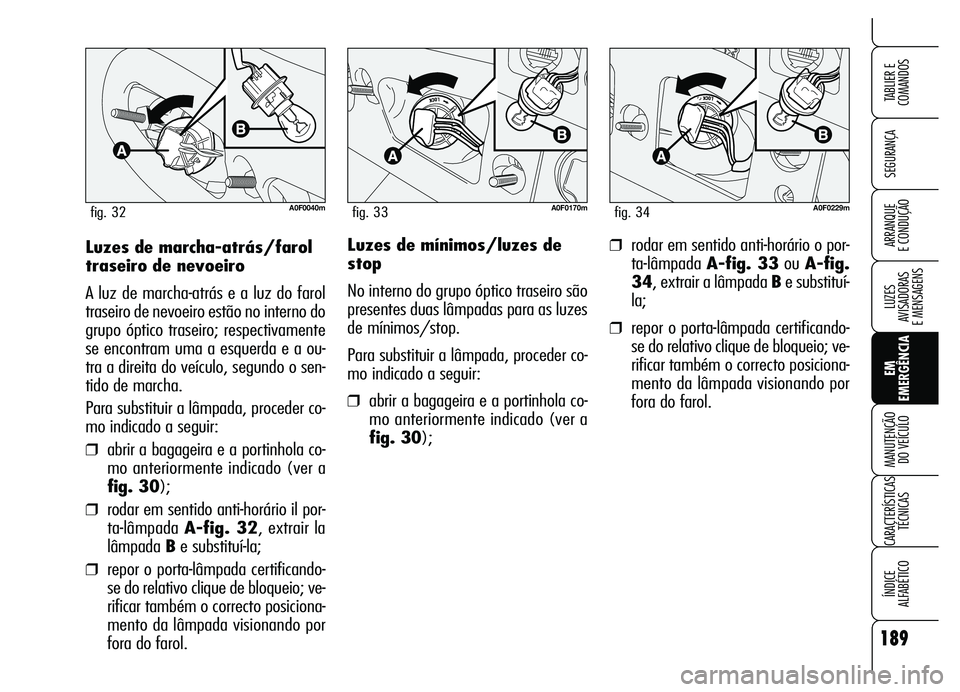

E CONDUÇÃOLuzes de marcha-atrás/farol
traseiro de nevoeiro
A luz de marcha-atrás e a luz do farol
traseiro de nevoeiro estão no interno do
grupo óptico traseiro; respectivamente
se encontram uma a esquerda e a ou-
tra a direita do veículo, segundo o sen-
tido de marcha.
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒abrir a bagageira e a portinhola co-
mo anteriormente indicado (ver a
fig. 30);
❒rodar em sentido anti-horário il por-
ta-lâmpada A-fig. 32, extrair la
lâmpada Be substituí-la;
❒repor o porta-lâmpada certificando-
se do relativo clique de bloqueio; ve-
rificar também o correcto posiciona-
mento da lâmpada visionando por
fora do farol.
A0F0040mfig. 32A0F0229mfig. 34
Luzes de mínimos/luzes de
stop
No interno do grupo óptico traseiro são
presentes duas lâmpadas para as luzes
de mínimos/stop.
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒abrir a bagageira e a portinhola co-
mo anteriormente indicado (ver a
fig. 30);
A0F0170mfig. 33
❒rodar em sentido anti-horário o por-
ta-lâmpada A-fig. 33ou A-fig.
34, extrair a lâmpada Be substituí-
la;
❒repor o porta-lâmpada certificando-
se do relativo clique de bloqueio; ve-
rificar também o correcto posiciona-
mento da lâmpada visionando por
fora do farol.

190
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

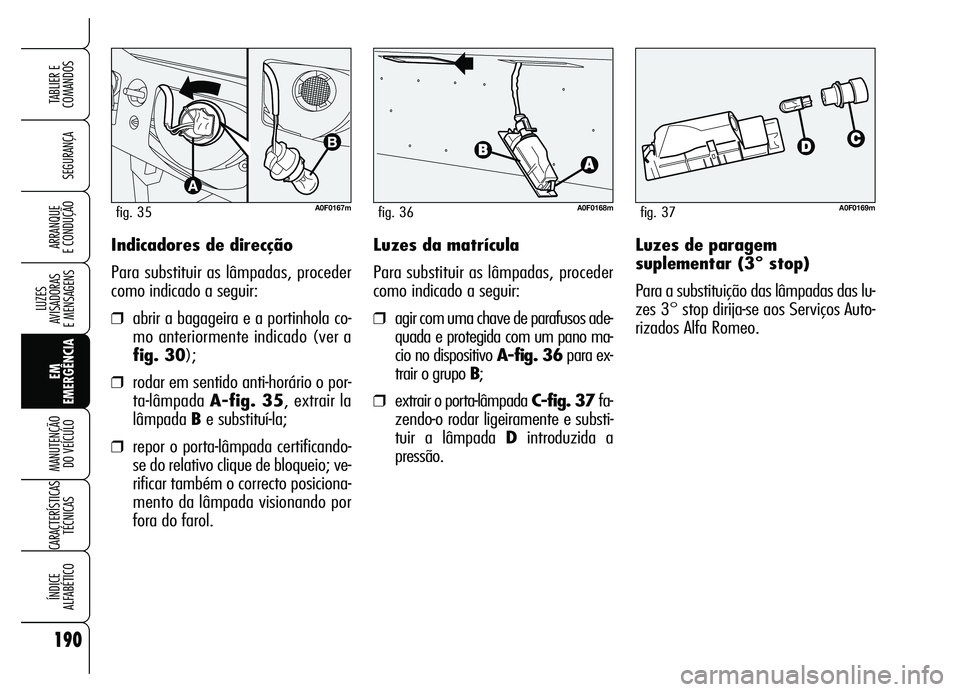

E CONDUÇÃOIndicadores de direcção
Para substituir as lâmpadas, proceder
como indicado a seguir:
❒abrir a bagageira e a portinhola co-
mo anteriormente indicado (ver a
fig. 30);
❒rodar em sentido anti-horário o por-
ta-lâmpada A-fig. 35, extrair la
lâmpada Be substituí-la;
❒repor o porta-lâmpada certificando-
se do relativo clique de bloqueio; ve-
rificar também o correcto posiciona-
mento da lâmpada visionando por
fora do farol.
A0F0167mfig. 35
Luzes de paragem
suplementar (3° stop)
Para a substituição das lâmpadas das lu-
zes 3° stop dirija-se aos Serviços Auto-
rizados Alfa Romeo. Luzes da matrícula
Para substituir as lâmpadas, proceder
como indicado a seguir:
❒agir com uma chave de parafusos ade-
quada e protegida com um pano ma-
cio no dispositivo A-fig. 36para ex-
trair o grupo B;
❒extrair o porta-lâmpadaC-fig. 37 fa-
zendo-o rodar ligeiramente e substi-
tuir a lâmpada Dintroduzida a
pressão.
A0F0168mfig. 36A0F0169mfig. 37

191
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

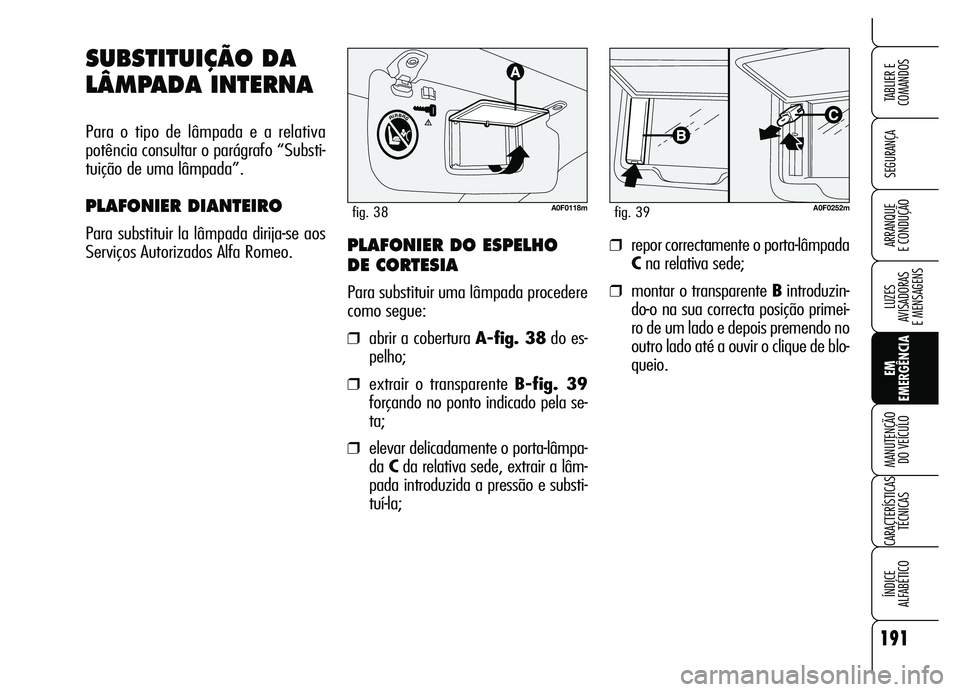

SUBSTITUIÇÃO DA
LÂMPADA INTERNA
Para o tipo de lâmpada e a relativa
potência consultar o parágrafo “Substi-
tuição de uma lâmpada”.
PLAFONIER DIANTEIRO
Para substituir la lâmpada dirija-se aos
Serviços Autorizados Alfa Romeo.PLAFONIER DO ESPELHO
DE CORTESIA
Para substituir uma lâmpada procedere
como segue:
❒abrir a cobertura A-fig. 38do es-
pelho;
❒extrair o transparente B-fig. 39
forçando no ponto indicado pela se-
ta;
❒elevar delicadamente o porta-lâmpa-
da Cda relativa sede, extrair a lâm-
pada introduzida a pressão e substi-
tuí-la;
❒repor correctamente o porta-lâmpada
Cna relativa sede;
❒montar o transparente Bintroduzin-
do-o na sua correcta posição primei-
ro de um lado e depois premendo no
outro lado até a ouvir o clique de blo-
queio.
A0F0118mfig. 38A0F0252mfig. 39

192
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO❒fechar a protecção B-fig. 41no
plafonierA-fig. 40;
❒montar o plafonier introduzindo-o na
sua correcta posição primeiro de um
lado e depois premendo no outro la-
do até a ouvir o clique de bloqueio.

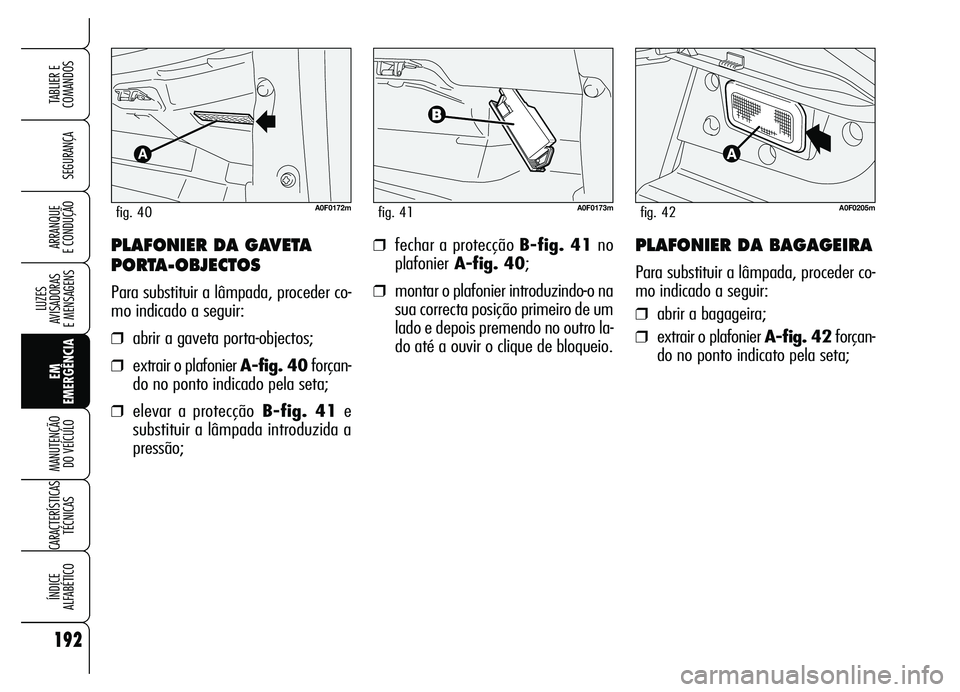

PLAFONIER DA GAVETA
PORTA-OBJECTOS
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒abrir a gaveta porta-objectos;
❒extrair o plafonier A-fig. 40forçan-
do no ponto indicado pela seta;
❒elevar a protecçãoB-fig. 41e
substituir a lâmpada introduzida a
pressão;
A0F0172mfig. 40A0F0173mfig. 41
PLAFONIER DA BAGAGEIRA
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒abrir a bagageira;
❒extrair o plafonier A-fig. 42forçan-
do no ponto indicato pela seta;
A0F0205mfig. 42

193
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

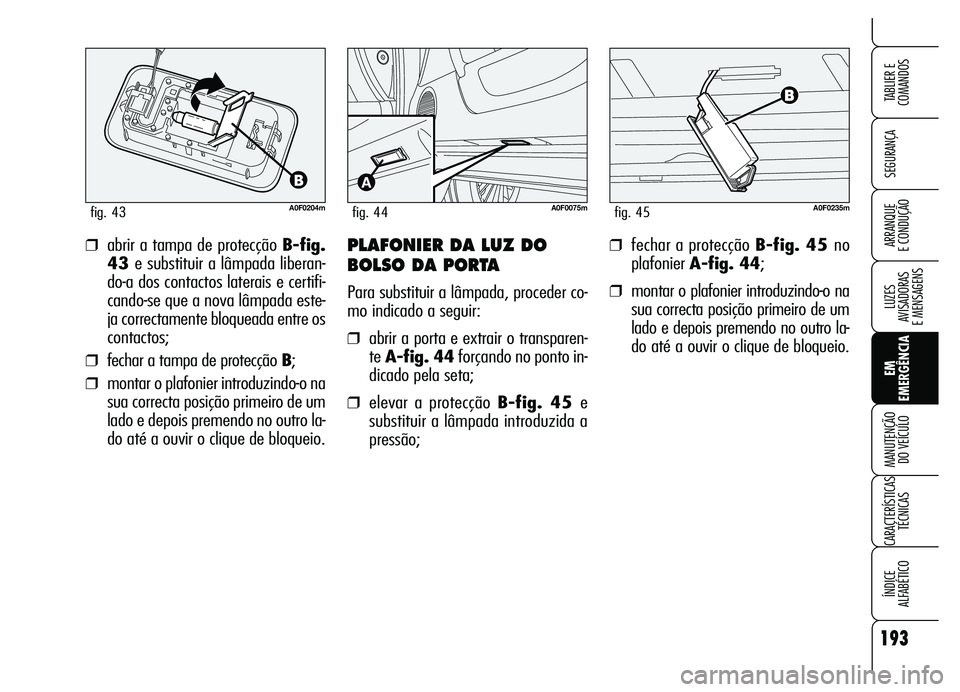

A0F0204mfig. 43
❒abrir a tampa de protecção B-fig.
43 e substituir a lâmpada liberan-
do-a dos contactos laterais e certifi-
cando-se que a nova lâmpada este-
ja correctamente bloqueada entre os
contactos;
❒fechar a tampa de protecção B;
❒montar o plafonier introduzindo-o na
sua correcta posição primeiro de um
lado e depois premendo no outro la-
do até a ouvir o clique de bloqueio.
PLAFONIER DA LUZ DO
BOLSO DA PORTA
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒abrir a porta e extrair o transparen-
te A-fig. 44forçando no ponto in-
dicado pela seta;
❒elevar a protecção B-fig. 45 e
substituir a lâmpada introduzida a
pressão;
A0F0075mfig. 44
❒fechar a protecção B-fig. 45 no
plafonier A-fig. 44;
❒montar o plafonier introduzindo-o na
sua correcta posição primeiro de um
lado e depois premendo no outro la-
do até a ouvir o clique de bloqueio.
A0F0235mfig. 45

194
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0F0119mfig. 46
Nunca substitua um fu-
sível avariado com fios
metálicos ou outro ma-
terial de recuperação.
Não substituir em nen-
hum caso um fusível
com um outro que tenha uma
amperagem superior; perigo
de incêndio.
AVISO
Se, um fusível geral de
protecção (MEGA-FU-
SE, MAXI-FUSE) intervém, di-
rija-se aos Serviços Autoriza-
dos Alfa Romeo. Antes de
substituir um fusível, certifi-
que-se de ter removido a cha-
ve do dispositivo de arranque
e de ter desligado e/ou de-
sactivado todos os acessórios.
AVISO
No caso em que o fusí-
vel ainda se interrom-
pesse, dirija-se aos Serviços
Autorizados Alfa Romeo.
AVISO

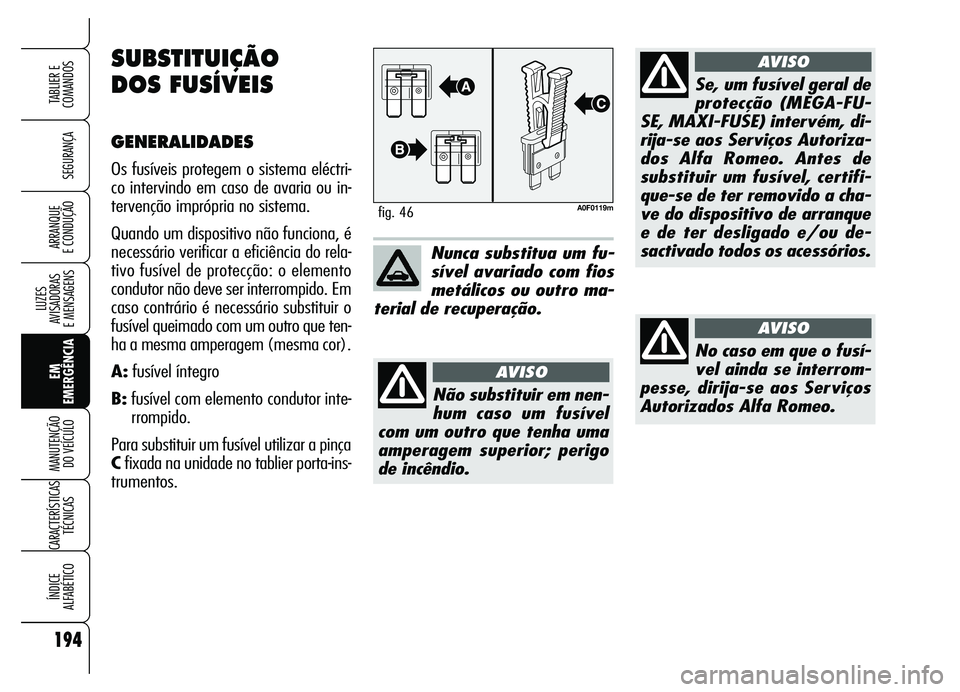

SUBSTITUIÇÃO
DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctri-
co intervindo em caso de avaria ou in-
tervenção imprópria no sistema.
Quando um dispositivo não funciona, é
necessário verificar a eficiência do rela-
tivo fusível de protecção: o elemento
condutor não deve ser interrompido. Em
caso contrário é necessário substituir o
fusível queimado com um outro que ten-
ha a mesma amperagem (mesma cor).
A:fusível íntegro
B:fusível com elemento condutor inte-
rrompido.
Para substituir um fusível utilizar a pinça
Cfixada na unidade no tablier porta-ins-
trumentos.

195
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

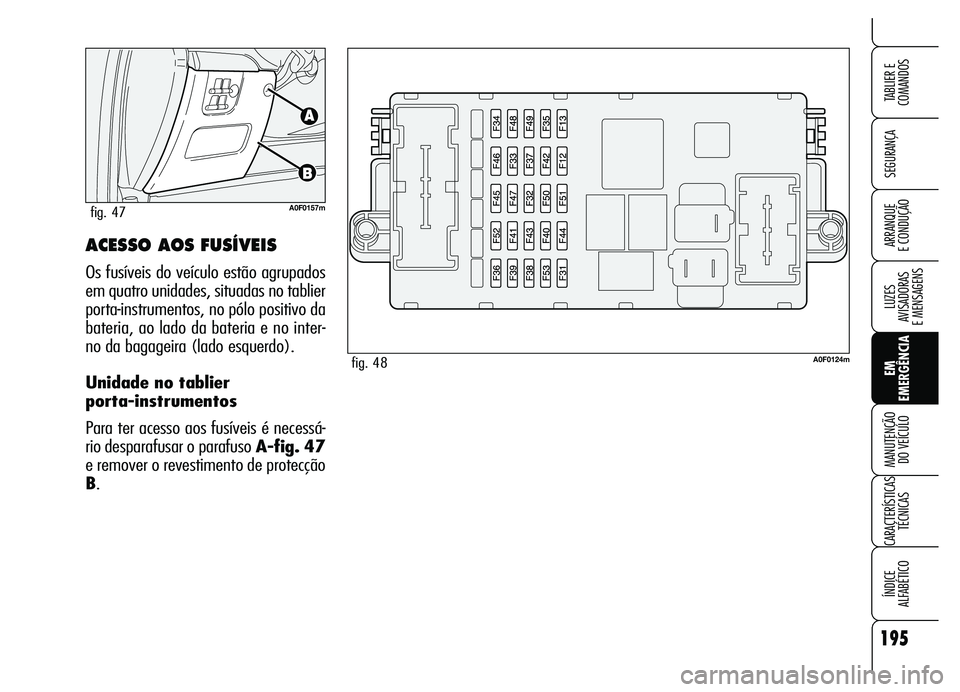

E CONDUÇÃOACESSO AOS FUSÍVEIS
Os fusíveis do veículo estão agrupados
em quatro unidades, situadas no tablier
porta-instrumentos, no pólo positivo da
bateria, ao lado da bateria e no inter-
no da bagageira (lado esquerdo).
Unidade no tablier
porta-instrumentos
Para ter acesso aos fusíveis é necessá-
rio desparafusar o parafuso A-fig. 47
e remover o revestimento de protecção
B.
A0F0157mfig. 47
A0F0124mfig. 48

196
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

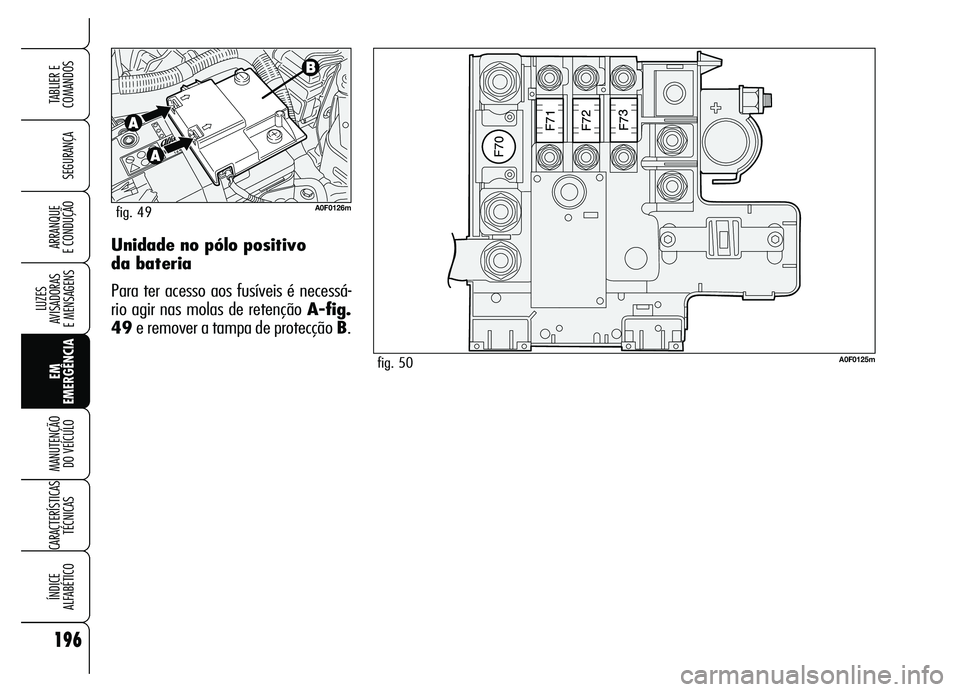

E CONDUÇÃOUnidade no pólo positivo
da bateria
Para ter acesso aos fusíveis é necessá-
rio agir nas molas de retenção A-fig.
49e remover a tampa de protecção B.
A0F0126mfig. 49
A0F0125mfig. 50

197
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

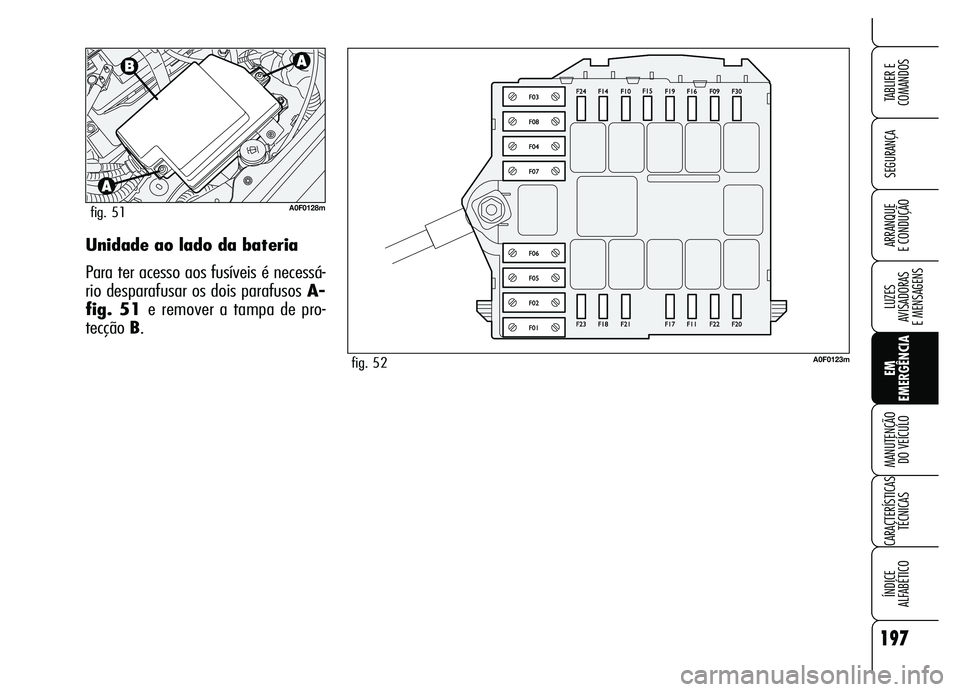

E CONDUÇÃOUnidade ao lado da bateria
Para ter acesso aos fusíveis é necessá-
rio desparafusar os dois parafusos A-
fig. 51 e remover a tampa de pro-
tecção B.
A0F0128mfig. 51
A0F0123mfig. 52

198
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

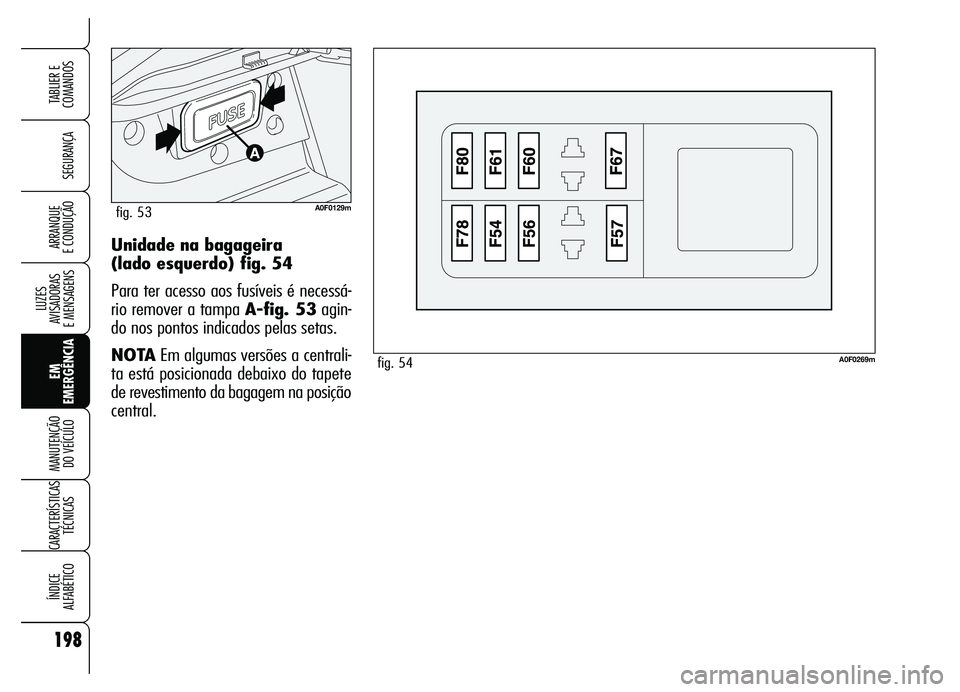

E CONDUÇÃOUnidade na bagageira
(lado esquerdo) fig. 54
Para ter acesso aos fusíveis é necessá-
rio remover a tampa A-fig. 53agin-
do nos pontos indicados pelas setas.
NOTAEm algumas versões a centrali-
ta está posicionada debaixo do tapete
de revestimento da bagagem na posição
central.
A0F0129mfig. 53
A0F0269mfig. 54
