Alfa Romeo Brera/Spider 2009 Libretto Uso Manutenzione (in Italian)

19
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
DISPOSITIVO
DI AVVIAMENTO
Il dispositivo di avviamento è ubicato
sulla plancia portastrumenti ed è co-
stituito da:
❒lettoreA-fig. 13della chiave
elettronica (ubicato di fianco al vo-
lante);
❒pulsanteSTART/STOP(ubica-
to sotto il lettore della chiave elet-
tronica).
AVVERTENZAPer evitare di scarica-
re inutilmente la batteria, non lasciare
la chiave elettronica all’interno del di-
spositivo di avviamento con vettura
spenta.
ESCLUSIONE DELL'ALLARME
Per escludere completamente l’allarme
(ad esempio in caso di lunga inattività
della vettura) chiudere la vettura ruo-
tando l'inserto metallico (presente al-
l’interno della chiave elettronica) nella
serratura della porta lato guida.
OMOLOGAZIONE
MINISTERIALE
Nel rispetto della legislazione vigente in
ogni Paese, in materia di frequenza ra-
dio, per i mercati in cui è richiesta la mar-
catura del trasmettitore il numero di
omologazione è riportato sul compo-
nente. Per alcune versioni/mercati, la
marcatura del codice può essere ripor-
tata anche sul trasmettitore e/o sul ri-
cevitore.
A0F0219mfig. 13
In caso di manomissio-
ne del dispositivo di
avviamento (ad es. un tenta-
tivo di furto), farne verificare
il funzionamento presso i Ser-
vizi Autorizzati Alfa Romeo
prima di riprendere la marcia.
ATTENZIONE
Scendendo dalla vettu-
ra togliere sempre la
chiave elettronica, per evita-
re che qualcuno azioni inav-
vertitamente i comandi. Ricor-
darsi di inserire il freno a ma-
no. Se la vettura è parcheg-
giata in salita, inserire la pri-
ma marcia, mentre se la vet-
tura è posteggiata in discesa,
inserire la retromarcia. Non la-
sciare mai bambini sulla vet-
tura incustodita.
ATTENZIONE
001-040 Alfa BRERA ita 28-08-2008 9:12 Pagina 19

AVVERTENZA Se, inserendo la chia-
ve elettronica nel dispositivo di avvia-
mento, sul display appare il simbolo
Y
(unitamente alla visualizzazione di un
messaggio) controllare che la chiave
elettronica sia quella corretta e provare
a reinserirla nel dispositivo di avvia-
mento. Se il problema persiste rivolger-
si ai Servizi Autorizzati Alfa Romeo.
SPEGNIMENTO
QUADRO STRUMENTI
Con motore spento e con pedali della fri-
zione e del freno rilasciati premere il pul-
santeSTART/STOPo estrarre la chia-
ve elettronica dal dispositivo di avvia-
mento.
Dopo alcuni secondi si spegne progres-
sivamente il display del quadro stru-
menti.
AVVERTENZAIn caso di mancato
spegnimento del quadro strumenti è ne-
cessario rivolgersi ai Servizi Autorizzati
Alfa Romeo.
ACCENSIONE
QUADRO STRUMENTI
Procedere come segue:
❒inserire la chiave elettronica nel di-
spositivo di avviamento;
❒se la chiave elettronica è già inseri-
ta, premere il pulsante START/
STOPsenza premere il pedale del-
la frizione o del freno.
Abbandonando la vettura, lasciando
inavvertitamente acceso il quadro stru-
menti, i dispositivi elettrici ed elettroni-
ci verranno disabilitati dopo circa 1 ora
al fine di salvaguardare la carica della
batteria.
AVVERTENZA Si ricorda di inserire
completamente la chiave elettronica nel
dispositivo di avviamento sino ad avve-
nuto bloccaggio della stessa.
AVVERTENZAIn caso di mancata ac-
censione del quadro strumenti è neces-
sario rivolgersi ai Servizi Autorizzati Al-
fa Romeo.
20
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

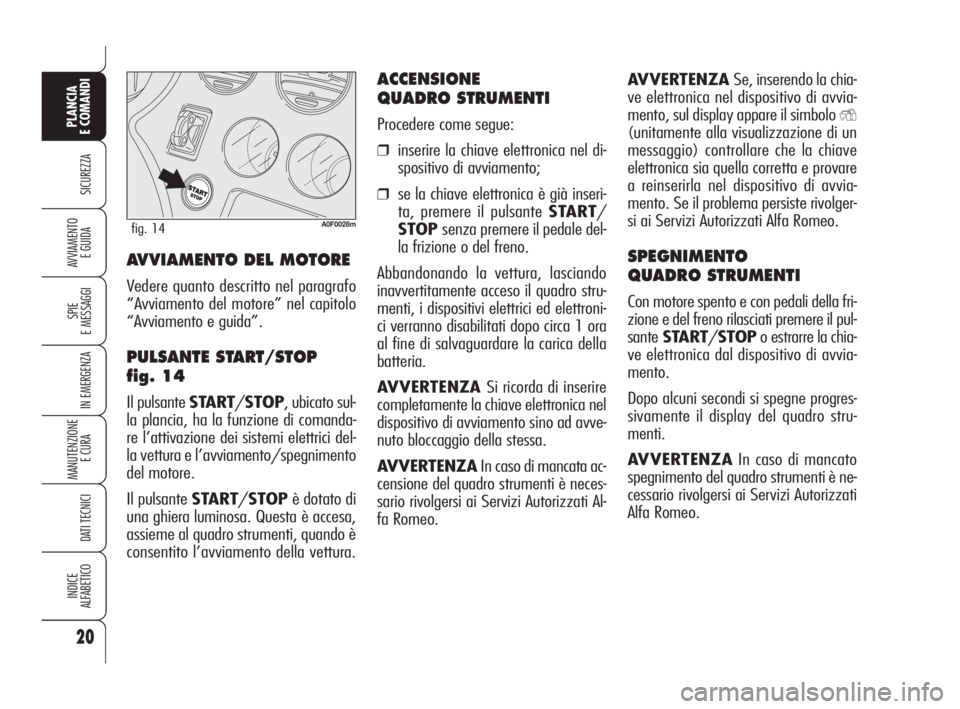

A0F0028mfig. 14
AVVIAMENTO DEL MOTORE
Vedere quanto descritto nel paragrafo
“Avviamento del motore” nel capitolo
“Avviamento e guida”.
PULSANTE START/STOP
fig. 14
Il pulsante START/STOP, ubicato sul-
la plancia, ha la funzione di comanda-
re l’attivazione dei sistemi elettrici del-
la vettura e l’avviamento/spegnimento
del motore.
Il pulsante START/STOPè dotato di
una ghiera luminosa. Questa è accesa,
assieme al quadro strumenti, quando è
consentito l’avviamento della vettura.
001-040 Alfa BRERA ita 28-08-2008 9:12 Pagina 20

É tassativamente vieta-
to ogni intervento in af-
termarket, con conseguenti ma-
nomissioni della guida o del pian-
tone sterzo (es. montaggio di
antifurto), che potrebbero cau-
sare, oltre al decadimento delle
prestazioni del sistema e della
garanzia, gravi problemi di sicu-
rezza, nonché la non conformità
omologativa della vettura.
ATTENZIONE
21
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Disinserimento
Il bloccasterzo si disinserisce introdu-
cendo la chiave elettronica nel disposi-
tivo di avviamento.
AVVERTENZASe la vettura è stata
spenta durante la marcia il bloccasterzo
non verrà inserito fino al prossimo spe-
gnimento con vettura ferma. In questo ca-
so viene visualizzato un messaggio sul di-
splay.
AVVERTENZAIn caso di avaria al
bloccasterzo viene visualizzato un sim-
bolo + messaggio sul display. In que-
sto caso rivolgersi ai Servizi Autorizzati

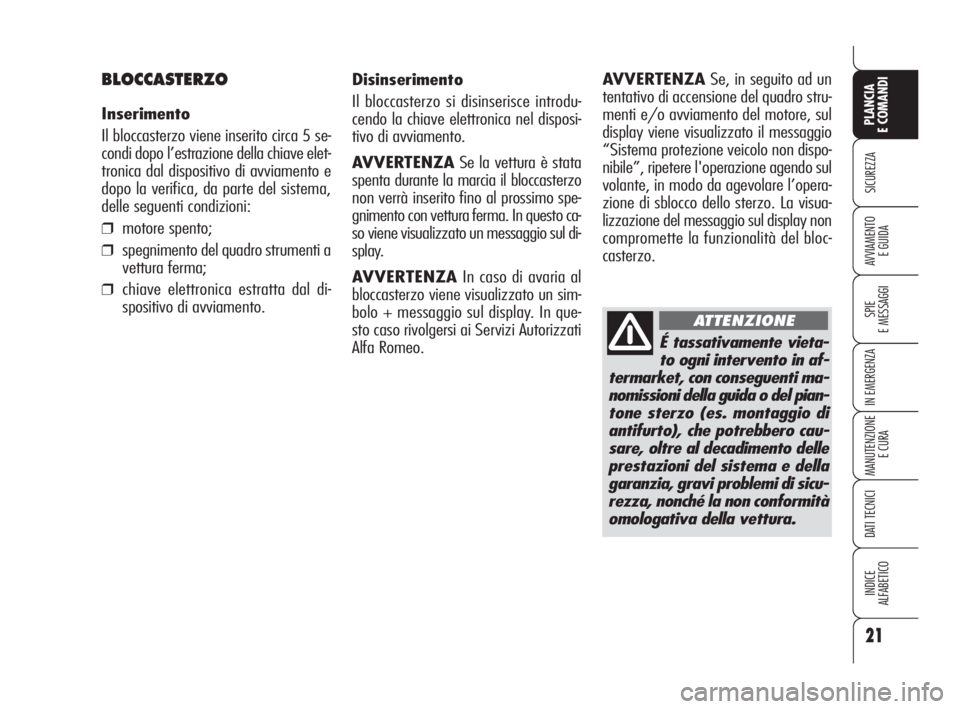

Alfa Romeo.BLOCCASTERZO
Inserimento
Il bloccasterzo viene inserito circa 5 se-
condi dopo l’estrazione della chiave elet-
tronica dal dispositivo di avviamento e
dopo la verifica, da parte del sistema,
delle seguenti condizioni:
❒motore spento;
❒spegnimento del quadro strumenti a
vettura ferma;
❒chiave elettronica estratta dal di-
spositivo di avviamento.AVVERTENZASe, in seguito ad un
tentativo di accensione del quadro stru-
menti e/o avviamento del motore, sul
display viene visualizzato il messaggio
“Sistema protezione veicolo non dispo-
nibile”, ripetere l'operazione agendo sul
volante, in modo da agevolare l’opera-
zione di sblocco dello sterzo. La visua-
lizzazione del messaggio sul display non
compromette la funzionalità del bloc-
casterzo.
001-040 Alfa BRERA ita 28-08-2008 9:12 Pagina 21

22
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

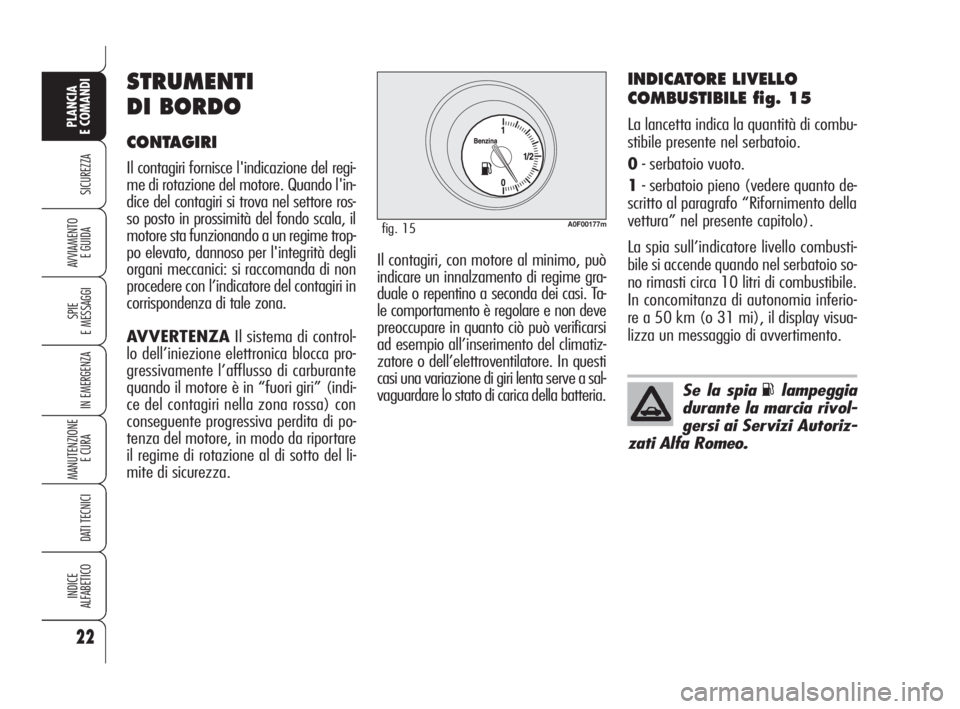

INDICATORE LIVELLO
COMBUSTIBILE fig. 15
La lancetta indica la quantità di combu-
stibile presente nel serbatoio.
0- serbatoio vuoto.
1- serbatoio pieno (vedere quanto de-
scritto al paragrafo “Rifornimento della
vettura” nel presente capitolo).
La spia sull’indicatore livello combusti-
bile si accende quando nel serbatoio so-
no rimasti circa 10 litri di combustibile.
In concomitanza di autonomia inferio-
re a 50 km (o 31 mi), il display visua-
lizza un messaggio di avvertimento.
Se la spia Klampeggia
durante la marcia rivol-
gersi ai Servizi Autoriz-
zati Alfa Romeo.
A0F00177mfig. 15
STRUMENTI
DI BORDO
CONTAGIRI
Il contagiri fornisce l'indicazione del regi-
me di rotazione del motore. Quando l'in-
dice del contagiri si trova nel settore ros-
so posto in prossimità del fondo scala, il
motore sta funzionando a un regime trop-
po elevato, dannoso per l'integrità degli
organi meccanici: si raccomanda di non
procedere con l’indicatore del contagiri in
corrispondenza di tale zona.
AVVERTENZAIl sistema di control-
lo dell’iniezione elettronica blocca pro-
gressivamente l’afflusso di carburante
quando il motore è in “fuori giri” (indi-
ce del contagiri nella zona rossa) con
conseguente progressiva perdita di po-
tenza del motore, in modo da riportare
il regime di rotazione al di sotto del li-
mite di sicurezza.Il contagiri, con motore al minimo, può
indicare un innalzamento di regime gra-
duale o repentino a seconda dei casi. Ta-
le comportamento è regolare e non deve
preoccupare in quanto ciò può verificarsi
ad esempio all’inserimento del climatiz-
zatore o dell’elettroventilatore. In questi
casi una variazione di giri lenta serve a sal-
vaguardare lo stato di carica della batteria.
001-040 Alfa BRERA ita 28-08-2008 9:12 Pagina 22

23
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
AVVERTENZAIn alcune condizioni (ad
es. forte pendenza), l’indicazione sullo
strumento può essere diversa dalla reale
quantità presente nel serbatoio e le va-
riazioni possono essere segnalate con ri-
tardo. Questo rientra nella normale logi-
ca di funzionamento dello strumento.L’accensione della spia u(unitamente
alla visualizzazione di un messaggio sul
display) indica l’aumento eccessivo del-
la temperatura del liquido di raffredda-
mento; in questo caso spegnere il mo-
tore e rivolgersi ai Servizi Autorizzati Al-
fa Romeo.
AVVERTENZAL’avvicinarsi della lan-
cetta al settore rosso può verificarsi per
concomitanti situazioni sfavorevoli, co-
me la marcia a bassa velocità, in sali-
ta, a pieno carico o con traino, in am-
biente a temperatura elevata.
A0F0178mfig. 16
INDICATORE TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE fig. 16
La lancetta indica la temperatura del li-
quido di raffreddamento motore ed ini-
zia a fornire indicazioni quando la tem-
peratura del liquido supera 50°C circa.
Normalmente la lancetta deve trovarsi
sui valori centrali della scala. Se la lan-
cetta dovesse avvicinarsi al settore ros-
so è necessario ridurre la richiesta di pre-
stazioni.
001-040 Alfa BRERA ita 28-08-2008 9:12 Pagina 23

24
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

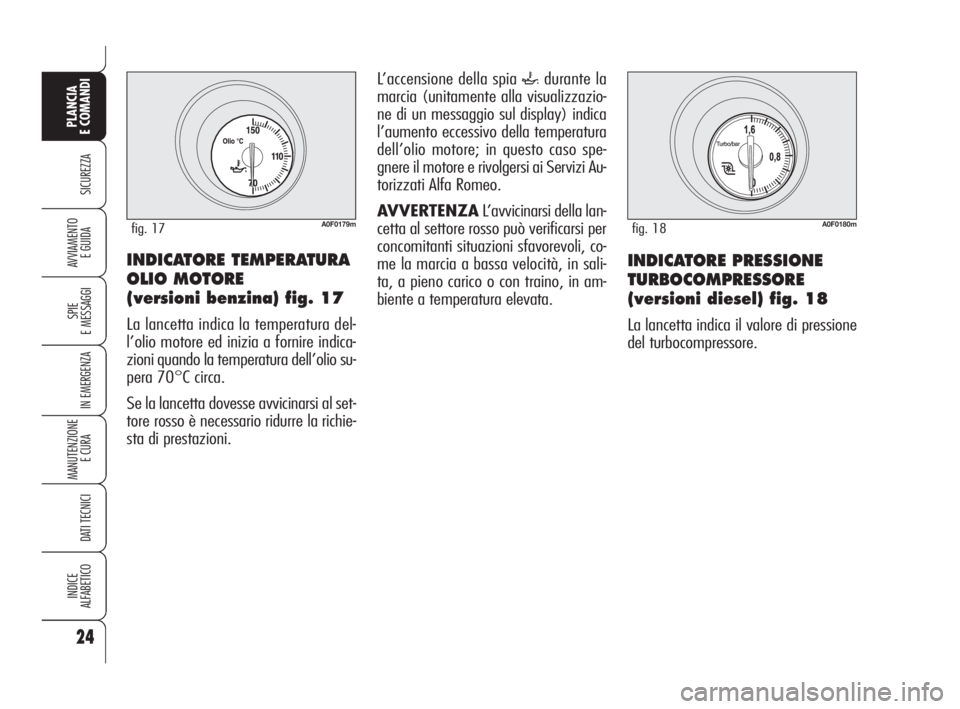

E GUIDAINDICATORE TEMPERATURA
OLIO MOTORE
(versioni benzina) fig. 17
La lancetta indica la temperatura del-
l’olio motore ed inizia a fornire indica-
zioni quando la temperatura dell’olio su-
pera 70°C circa.
Se la lancetta dovesse avvicinarsi al set-
tore rosso è necessario ridurre la richie-
sta di prestazioni.
A0F0179mfig. 17
L’accensione della spia `durante la
marcia (unitamente alla visualizzazio-
ne di un messaggio sul display) indica
l’aumento eccessivo della temperatura
dell’olio motore; in questo caso spe-
gnere il motore e rivolgersi ai Servizi Au-
torizzati Alfa Romeo.
AVVERTENZAL’avvicinarsi della lan-
cetta al settore rosso può verificarsi per
concomitanti situazioni sfavorevoli, co-
me la marcia a bassa velocità, in sali-
ta, a pieno carico o con traino, in am-
biente a temperatura elevata.
A0F0180mfig. 18
INDICATORE PRESSIONE
TURBOCOMPRESSORE
(versioni diesel) fig. 18
La lancetta indica il valore di pressione
del turbocompressore.
001-040 Alfa BRERA ita 28-08-2008 9:12 Pagina 24

25
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

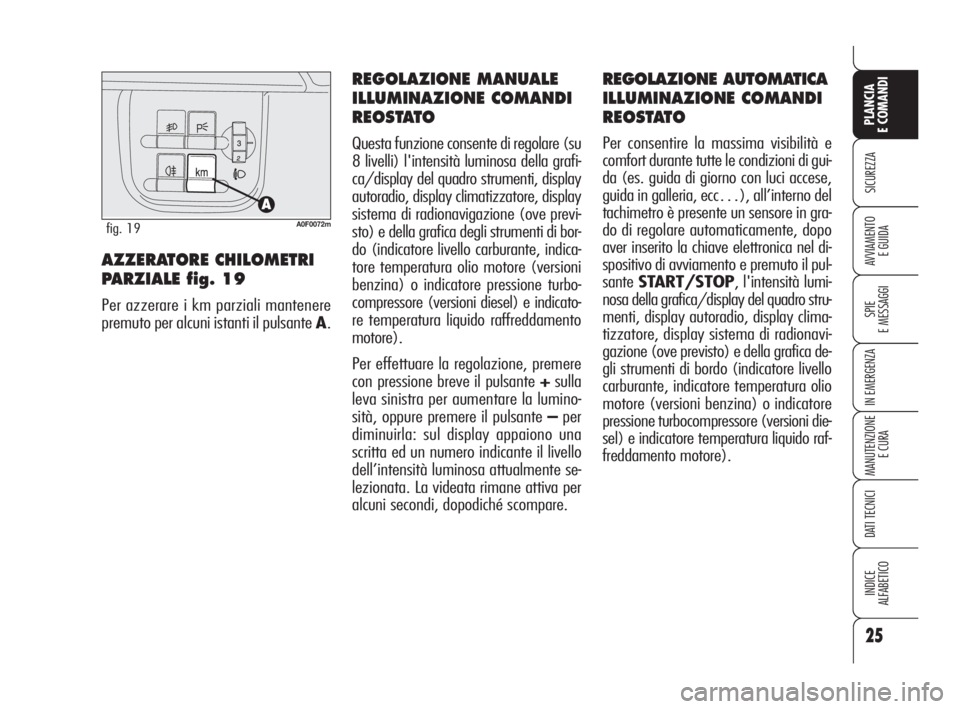

REGOLAZIONE AUTOMATICA
ILLUMINAZIONE COMANDI
REOSTATO
Per consentire la massima visibilità e
comfort durante tutte le condizioni di gui-
da (es. guida di giorno con luci accese,
guida in galleria, ecc…), all’interno del
tachimetro è presente un sensore in gra-
do di regolare automaticamente, dopo
aver inserito la chiave elettronica nel di-
spositivo di avviamento e premuto il pul-
santeSTART/STOP, l'intensità lumi-
nosa della grafica/display del quadro stru-
menti, display autoradio, display clima-
tizzatore, display sistema di radionavi-
gazione (ove previsto) e della grafica de-
gli strumenti di bordo (indicatore livello
carburante, indicatore temperatura olio
motore (versioni benzina) o indicatore
pressione turbocompressore (versioni die-
sel) e indicatore temperatura liquido raf-
freddamento motore).
AZZERATORE CHILOMETRI
PARZIALE fig. 19
Per azzerare i km parziali mantenere
premuto per alcuni istanti il pulsante A.
REGOLAZIONE MANUALE
ILLUMINAZIONE COMANDI
REOSTATO
Questa funzione consente di regolare (su
8 livelli) l'intensità luminosa della grafi-
ca/display del quadro strumenti, display
autoradio, display climatizzatore, display
sistema di radionavigazione (ove previ-
sto) e della grafica degli strumenti di bor-
do (indicatore livello carburante, indica-
tore temperatura olio motore (versioni
benzina) o indicatore pressione turbo-
compressore (versioni diesel) e indicato-
re temperatura liquido raffreddamento
motore).
Per effettuare la regolazione, premere
con pressione breve il pulsante +sulla
leva sinistra per aumentare la lumino-
sità, oppure premere il pulsante –per
diminuirla: sul display appaiono una
scritta ed un numero indicante il livello
dell’intensità luminosa attualmente se-
lezionata. La videata rimane attiva per
alcuni secondi, dopodiché scompare.
A0F0072mfig. 19
001-040 Alfa BRERA ita 28-08-2008 9:12 Pagina 25

26
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDALa zona centrale del display con la da-
taCrimane attiva fino a quando non
viene attivata una funzione che richieda
la visualizzazione sul display (es. “Re-
golazione luminosità”) od altre infor-
mazioni sullo stato della vettura.
Con chiave estratta (all’apertura di una
porta) il display si illumina visualizzan-
do per alcuni secondi l’ora, i chilometri
(o miglia) percorsi e la temperatura
esterna.
INFORMAZIONI PRESENTI
SU STATO VETTURA
(ad evento)
❒Scadenza manutenzione program-
mata;
❒Informazioni Trip computer;
❒Regolazione illuminazione comandi
reostato;
❒Visualizzazione livello olio motore;
AVVERTENZAAll’apertura di una
porta il display visualizza per alcuni se-
condi l’ora ed i chilometri percorsi e la
temperatura esterna.

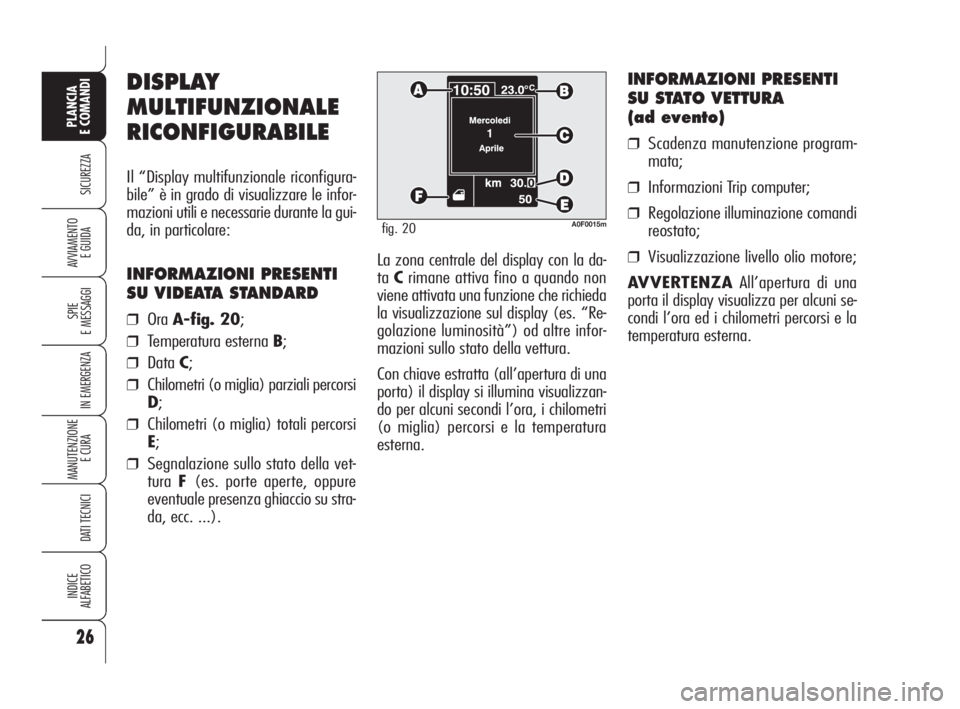

DISPLAY
MULTIFUNZIONALE
RICONFIGURABILE
Il “Display multifunzionale riconfigura-
bile” è in grado di visualizzare le infor-
mazioni utili e necessarie durante la gui-
da, in particolare:
INFORMAZIONI PRESENTI
SU VIDEATA STANDARD
❒OraA-fig. 20;
❒Temperatura esterna B;
❒DataC;
❒Chilometri (o miglia) parziali percorsi
D;
❒Chilometri (o miglia) totali percorsi
E;
❒Segnalazione sullo stato della vet-
turaF(es. porte aperte, oppure
eventuale presenza ghiaccio su stra-
da, ecc. ...).
A0F0015mfig. 20
001-040 Alfa BRERA ita 28-08-2008 9:12 Pagina 26

27
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0F0074mfig. 21
“MENU DI SETUP”
È presente inoltre un “Menu di Setup”
che permette di effettuare, mediante
la pressione del pulsante MENUe
+/–(vederefig. 21), le regolazioni
e/o impostazioni descritte alla pagine
seguenti. Il menu di Setup può essere
attivato con una pressione breve del pul-
santeMENU.
ll menù é composto da una serie di fun-
zioni disposte in “modo circolare” fig.
26.
Selezione di una voce del menu
principale senza sottomenu:
❒tramite pressione breve del pulsan-
teMENUpuò essere selezionata
l’impostazione del menu principale
che si desidera modificare;
❒agendo sui tasti +o–(tramite sin-
gole pressioni) può essere scelta la
nuova impostazione;
❒tramite pressione breve del pulsan-
teMENUsi può memorizzare l’im-
postazione e contemporaneamente
ritornare alla stessa voce del menu
principale prima selezionata.
PULSANTI DI COMANDO
MENU
Pressione breve pulsante: con-
ferma dell’opzione desiderata e/o pas-
saggio alla videata successiva;
Pressione lunga pulsante: esegue
il ritorno alla videata precedente senza
memorizzare l’opzione scelta;
+/–per scorrere verso l’alto/basso
sulle relative voci del “Menu di Setup”
o aumentare/diminuire il valore visua-
lizzato sulla videata.
Quando sul display è presente la videa-
ta standard i pulsanti+/–attivano la
regolazione dell’intensità luminosa del
quadro strumenti.
001-040 Alfa BRERA ita 28-08-2008 9:12 Pagina 27

28
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

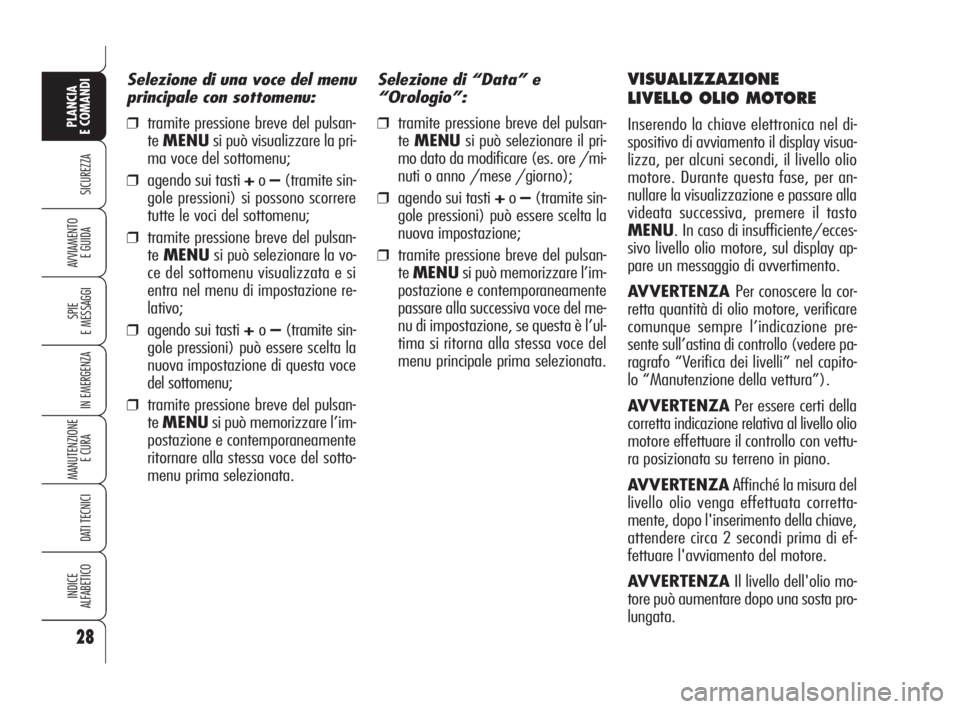

Selezione di “Data” e
“Orologio”:
❒tramite pressione breve del pulsan-
teMENUsi può selezionare il pri-
mo dato da modificare (es. ore /mi-
nuti o anno /mese /giorno);
❒agendo sui tasti +o–(tramite sin-
gole pressioni) può essere scelta la
nuova impostazione;
❒tramite pressione breve del pulsan-
teMENUsi può memorizzare l’im-
postazione e contemporaneamente
passare alla successiva voce del me-
nu di impostazione, se questa è l’ul-
tima si ritorna alla stessa voce del
menu principale prima selezionata.
VISUALIZZAZIONE
LIVELLO OLIO MOTORE
Inserendo la chiave elettronica nel di-
spositivo di avviamento il display visua-
lizza, per alcuni secondi, il livello olio
motore. Durante questa fase, per an-
nullare la visualizzazione e passare alla
videata successiva, premere il tasto
MENU. In caso di insufficiente/ecces-
sivo livello olio motore, sul display ap-
pare un messaggio di avvertimento.
AVVERTENZA Per conoscere la cor-
retta quantità di olio motore, verificare
comunque sempre l’indicazione pre-
sente sull’astina di controllo (vedere pa-
ragrafo “Verifica dei livelli” nel capito-
lo “Manutenzione della vettura”).
AVVERTENZAPer essere certi della
corretta indicazione relativa al livello olio
motore effettuare il controllo con vettu-
ra posizionata su terreno in piano.
AVVERTENZAAffinché la misura del
livello olio venga effettuata corretta-
mente, dopo l'inserimento della chiave,
attendere circa 2 secondi prima di ef-
fettuare l'avviamento del motore.
AVVERTENZAIl livello dell'olio mo-
tore può aumentare dopo una sosta pro-
lungata.
Selezione di una voce del menu
principale con sottomenu:
❒tramite pressione breve del pulsan-
teMENUsi può visualizzare la pri-
ma voce del sottomenu;
❒agendo sui tasti +o–(tramite sin-
gole pressioni) si possono scorrere
tutte le voci del sottomenu;
❒tramite pressione breve del pulsan-
teMENUsi può selezionare la vo-
ce del sottomenu visualizzata e si
entra nel menu di impostazione re-
lativo;
❒agendo sui tasti +o–(tramite sin-
gole pressioni) può essere scelta la
nuova impostazione di questa voce
del sottomenu;
❒tramite pressione breve del pulsan-
teMENUsi può memorizzare l’im-
postazione e contemporaneamente
ritornare alla stessa voce del sotto-
menu prima selezionata.
001-040 Alfa BRERA ita 28-08-2008 9:12 Pagina 28
