Page 11 of 288

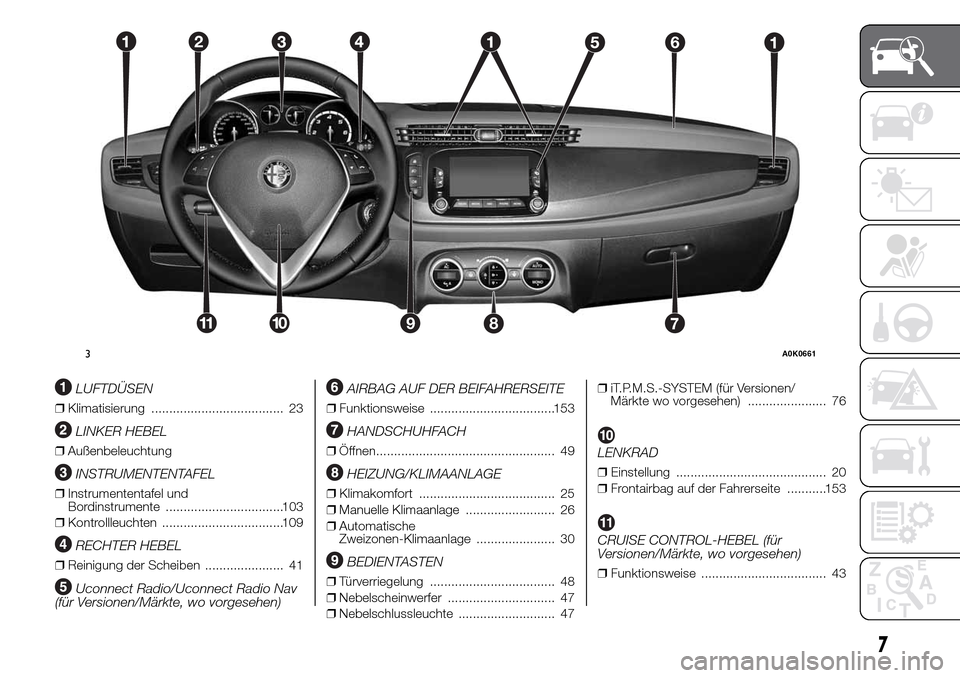

LUFTDÜSEN
❒Klimatisierung ..................................... 23
LINKER HEBEL
❒Außenbeleuchtung
INSTRUMENTENTAFEL
❒Instrumententafel und
Bordinstrumente .................................103
❒Kontrollleuchten ..................................109
RECHTER HEBEL
❒Reinigung der Scheiben ...................... 41
Uconnect Radio/Uconnect Radio Nav
(für Versionen/Märkte, wo vorgesehen)
AIRBAG AUF DER BEIFAHRERSEITE
❒Funktionsweise ...................................153
HANDSCHUHFACH
❒Öffnen.................................................. 49
HEIZUNG/KLIMAANLAGE
❒Klimakomfort ...................................... 25
❒Manuelle Klimaanlage ......................... 26
❒Automatische
Zweizonen-Klimaanlage ...................... 30
BEDIENTASTEN
❒Türverriegelung ................................... 48
❒Nebelscheinwerfer .............................. 47
❒Nebelschlussleuchte ........................... 47❒iT.P.M.S.-SYSTEM (für Versionen/
Märkte wo vorgesehen) ...................... 76
LENKRAD
❒Einstellung .......................................... 20
❒Frontairbag auf der Fahrerseite ...........153
CRUISE CONTROL-HEBEL (für
Versionen/Märkte, wo vorgesehen)
❒Funktionsweise ................................... 43
126
7111089
3A0K0661
7
Page 12 of 288
.

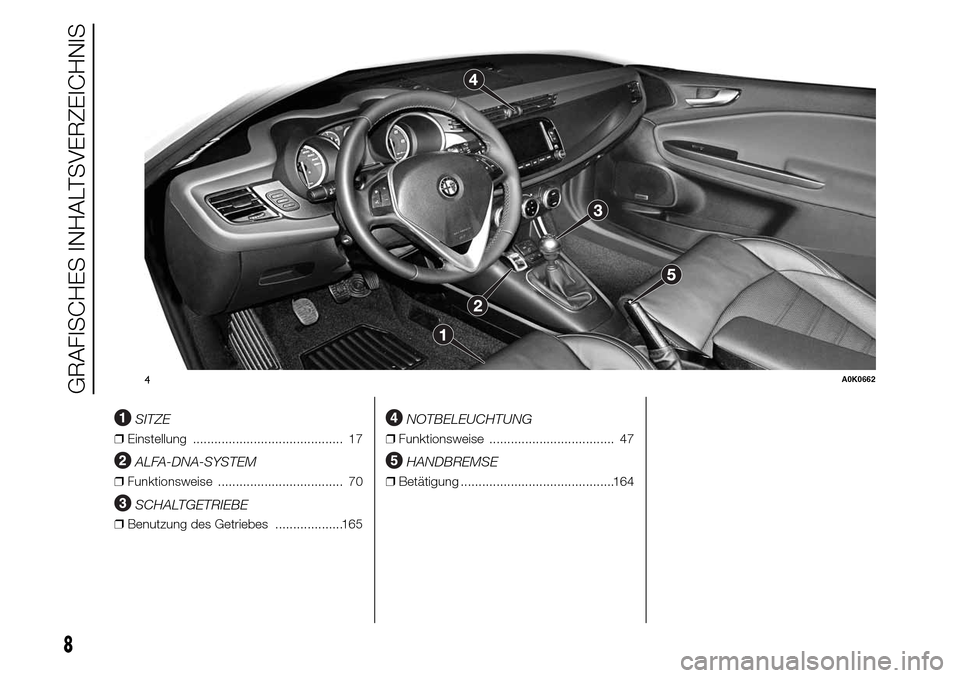

SITZE
❒Einstellung .......................................... 17
ALFA-DNA-SYSTEM
❒Funktionsweise ................................... 70
SCHALTGETRIEBE
❒Benutzung des Getriebes ...................165
NOTBELEUCHTUNG
❒Funktionsweise ................................... 47
HANDBREMSE
❒Betätigung ...........................................164
4A0K0662
8
GRAFISCHES INHALTSVERZEICHNIS
Page 13 of 288

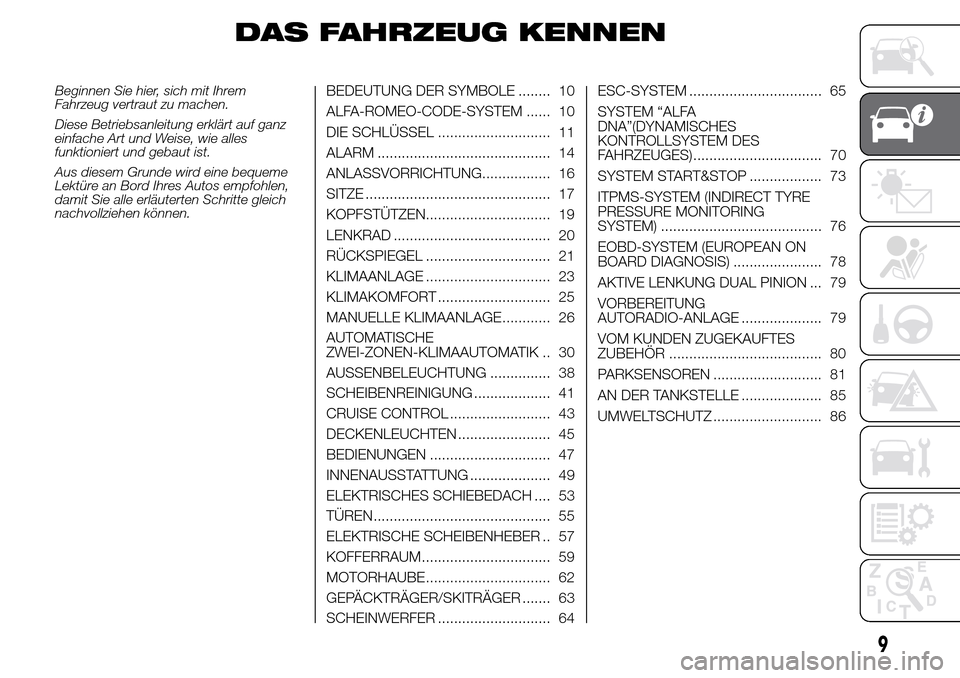

DAS FAHRZEUG KENNEN
Beginnen Sie hier, sich mit Ihrem
Fahrzeug vertraut zu machen.
Diese Betriebsanleitung erklärt auf ganz
einfache Art und Weise, wie alles
funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme
Lektüre an Bord Ihres Autos empfohlen,
damit Sie alle erläuterten Schritte gleich
nachvollziehen können.BEDEUTUNG DER SYMBOLE ........ 10
ALFA-ROMEO-CODE-SYSTEM ...... 10
DIE SCHLÜSSEL ............................ 11
ALARM ........................................... 14
ANLASSVORRICHTUNG................. 16
SITZE .............................................. 17
KOPFSTÜTZEN............................... 19
LENKRAD ....................................... 20
RÜCKSPIEGEL ............................... 21
KLIMAANLAGE ............................... 23
KLIMAKOMFORT ............................ 25
MANUELLE KLIMAANLAGE............ 26
AUTOMATISCHE
ZWEI-ZONEN-KLIMAAUTOMATIK .. 30
AUSSENBELEUCHTUNG ............... 38
SCHEIBENREINIGUNG ................... 41
CRUISE CONTROL ......................... 43
DECKENLEUCHTEN ....................... 45
BEDIENUNGEN .............................. 47
INNENAUSSTATTUNG .................... 49
ELEKTRISCHES SCHIEBEDACH .... 53
TÜREN............................................ 55
ELEKTRISCHE SCHEIBENHEBER .. 57
KOFFERRAUM................................ 59
MOTORHAUBE............................... 62
GEPÄCKTRÄGER/SKITRÄGER ....... 63
SCHEINWERFER ............................ 64ESC-SYSTEM ................................. 65
SYSTEM “ALFA
DNA”(DYNAMISCHES
KONTROLLSYSTEM DES
FAHRZEUGES)................................ 70
SYSTEM START&STOP .................. 73
ITPMS-SYSTEM (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 76
EOBD-SYSTEM (EUROPEAN ON
BOARD DIAGNOSIS) ...................... 78
AKTIVE LENKUNG DUAL PINION ... 79
VORBEREITUNG
AUTORADIO-ANLAGE .................... 79
VOM KUNDEN ZUGEKAUFTES
ZUBEHÖR ...................................... 80
PARKSENSOREN ........................... 81
AN DER TANKSTELLE .................... 85
UMWELTSCHUTZ ........................... 86
9
Page 14 of 288

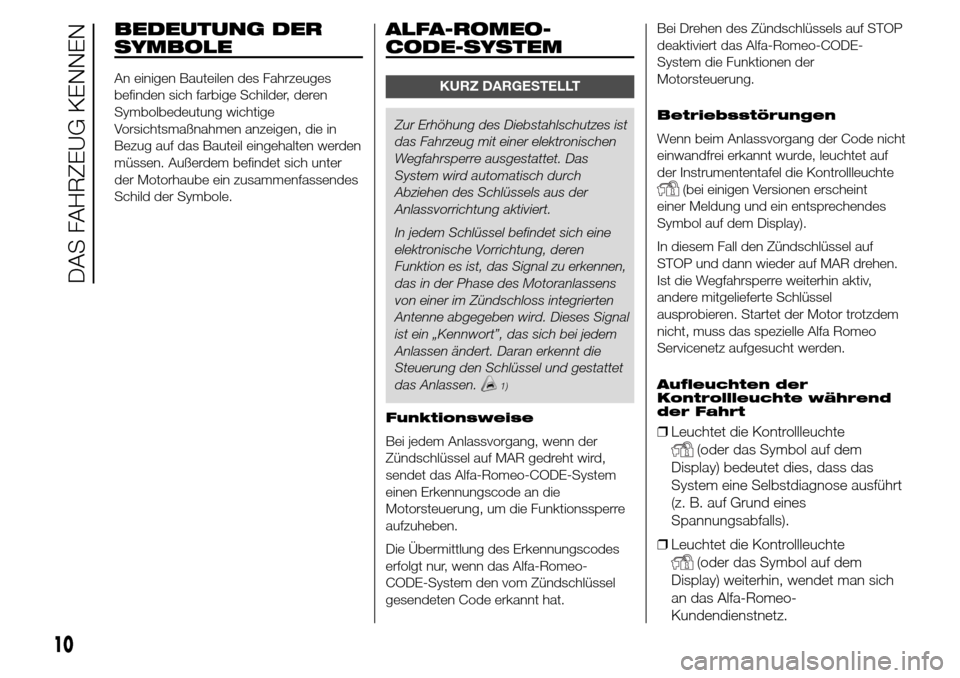

BEDEUTUNG DER
SYMBOLE
An einigen Bauteilen des Fahrzeuges
befinden sich farbige Schilder, deren
Symbolbedeutung wichtige
Vorsichtsmaßnahmen anzeigen, die in
Bezug auf das Bauteil eingehalten werden
müssen. Außerdem befindet sich unter
der Motorhaube ein zusammenfassendes
Schild der Symbole.
ALFA-ROMEO-
CODE-SYSTEM
KURZ DARGESTELLT
Zur Erhöhung des Diebstahlschutzes ist
das Fahrzeug mit einer elektronischen
Wegfahrsperre ausgestattet. Das
System wird automatisch durch
Abziehen des Schlüssels aus der
Anlassvorrichtung aktiviert.
In jedem Schlüssel befindet sich eine
elektronische Vorrichtung, deren
Funktion es ist, das Signal zu erkennen,
das in der Phase des Motoranlassens
von einer im Zündschloss integrierten
Antenne abgegeben wird. Dieses Signal
ist ein „Kennwort”, das sich bei jedem
Anlassen ändert. Daran erkennt die
Steuerung den Schlüssel und gestattet
das Anlassen.
1)
Funktionsweise
Bei jedem Anlassvorgang, wenn der
Zündschlüssel auf MAR gedreht wird,
sendet das Alfa-Romeo-CODE-System
einen Erkennungscode an die
Motorsteuerung, um die Funktionssperre
aufzuheben.
Die Übermittlung des Erkennungscodes
erfolgt nur, wenn das Alfa-Romeo-
CODE-System den vom Zündschlüssel
gesendeten Code erkannt hat.Bei Drehen des Zündschlüssels auf STOP
deaktiviert das Alfa-Romeo-CODE-
System die Funktionen der
Motorsteuerung.
Betriebsstörungen
Wenn beim Anlassvorgang der Code nicht
einwandfrei erkannt wurde, leuchtet auf
der Instrumententafel die Kontrollleuchte
(bei einigen Versionen erscheint
einer Meldung und ein entsprechendes
Symbol auf dem Display).
In diesem Fall den Zündschlüssel auf
STOP und dann wieder auf MAR drehen.
Ist die Wegfahrsperre weiterhin aktiv,
andere mitgelieferte Schlüssel
ausprobieren. Startet der Motor trotzdem
nicht, muss das spezielle Alfa Romeo
Servicenetz aufgesucht werden.
Aufleuchten der
Kontrollleuchte während
der Fahrt
❒Leuchtet die Kontrollleuchte
(oder das Symbol auf dem
Display) bedeutet dies, dass das
System eine Selbstdiagnose ausführt
(z. B. auf Grund eines
Spannungsabfalls).
❒Leuchtet die Kontrollleuchte
(oder das Symbol auf dem
Display) weiterhin, wendet man sich
an das Alfa-Romeo-
Kundendienstnetz.
10
DAS FAHRZEUG KENNEN
Page 15 of 288
ZUR BEACHTUNG
1) Gewalteinwirkung auf den
Schlüssel kann die elektronischen
Bauteile darin beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im
Inneren der Schlüssel zu
gewährleisten, ist eine direkte
Sonneneinstrahlung zu
vermeiden.

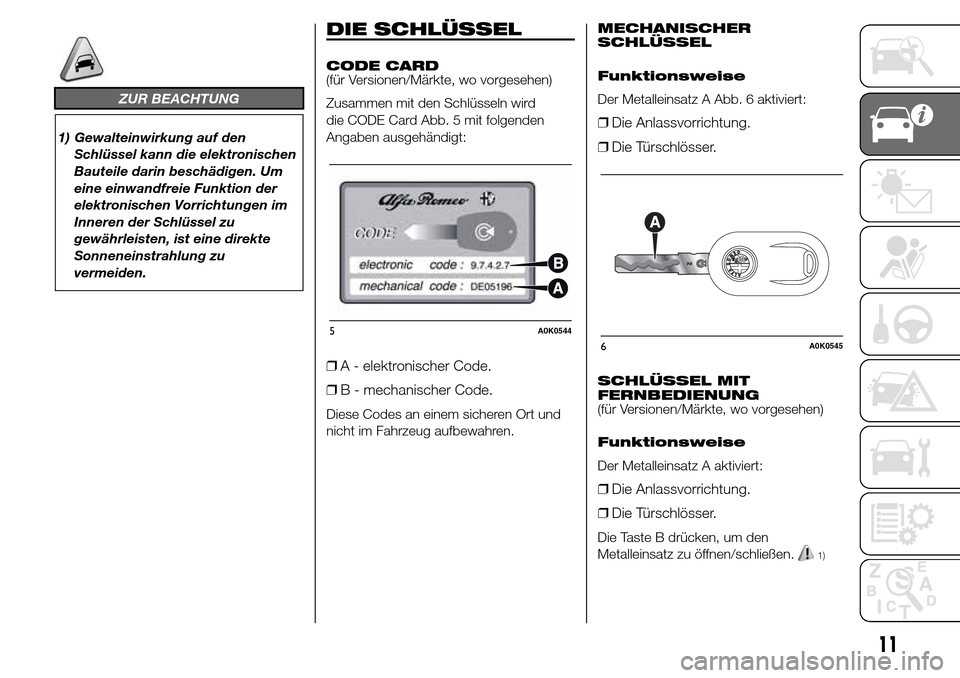

DIE SCHLÜSSEL
CODE CARD
(für Versionen/Märkte, wo vorgesehen)
Zusammen mit den Schlüsseln wird
die CODE Card Abb. 5 mit folgenden
Angaben ausgehändigt:
❒A - elektronischer Code.
❒B - mechanischer Code.
Diese Codes an einem sicheren Ort und
nicht im Fahrzeug aufbewahren.MECHANISCHER
SCHLÜSSEL
Funktionsweise
Der Metalleinsatz A Abb. 6 aktiviert:
❒Die Anlassvorrichtung.
❒Die Türschlösser.
SCHLÜSSEL MIT
FERNBEDIENUNG
(für Versionen/Märkte, wo vorgesehen)
Funktionsweise
Der Metalleinsatz A aktiviert:
❒Die Anlassvorrichtung.
❒Die Türschlösser.
Die Taste B drücken, um den
Metalleinsatz zu öffnen/schließen.
1)
5A0K0544
6A0K0545
11
Page 16 of 288

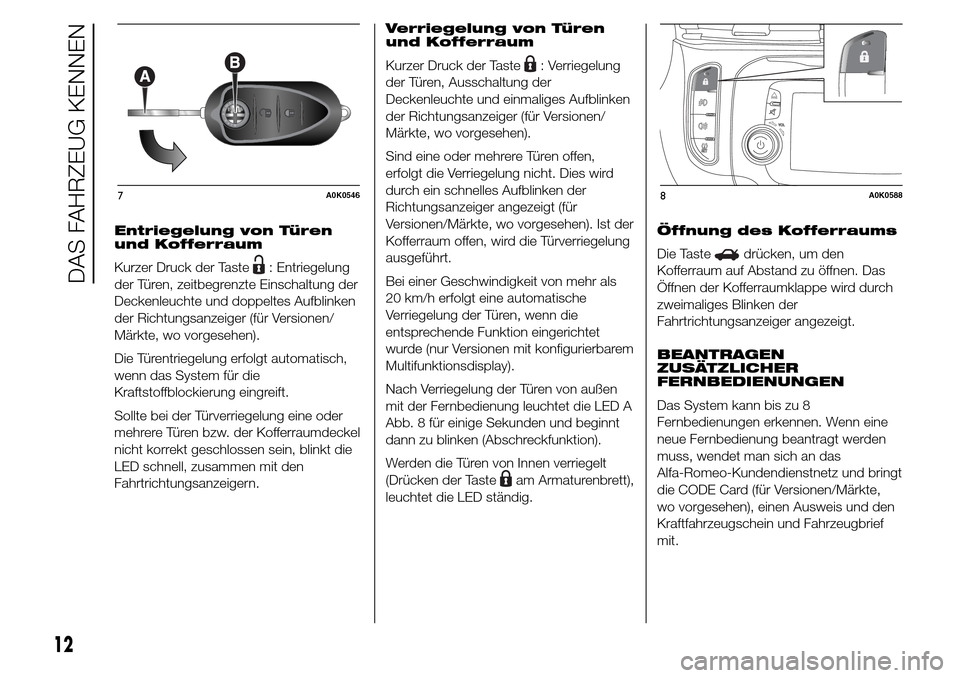

Entriegelung von Türen
und Kofferraum
Kurzer Druck der Taste
: Entriegelung
der Türen, zeitbegrenzte Einschaltung der
Deckenleuchte und doppeltes Aufblinken
der Richtungsanzeiger (für Versionen/
Märkte, wo vorgesehen).
Die Türentriegelung erfolgt automatisch,
wenn das System für die
Kraftstoffblockierung eingreift.
Sollte bei der Türverriegelung eine oder
mehrere Türen bzw. der Kofferraumdeckel
nicht korrekt geschlossen sein, blinkt die
LED schnell, zusammen mit den
Fahrtrichtungsanzeigern.Verriegelung von Türen
und Kofferraum
Kurzer Druck der Taste
: Verriegelung
der Türen, Ausschaltung der
Deckenleuchte und einmaliges Aufblinken
der Richtungsanzeiger (für Versionen/
Märkte, wo vorgesehen).
Sind eine oder mehrere Türen offen,
erfolgt die Verriegelung nicht. Dies wird
durch ein schnelles Aufblinken der
Richtungsanzeiger angezeigt (für
Versionen/Märkte, wo vorgesehen). Ist der
Kofferraum offen, wird die Türverriegelung
ausgeführt.
Bei einer Geschwindigkeit von mehr als
20 km/h erfolgt eine automatische
Verriegelung der Türen, wenn die
entsprechende Funktion eingerichtet
wurde (nur Versionen mit konfigurierbarem
Multifunktionsdisplay).
Nach Verriegelung der Türen von außen
mit der Fernbedienung leuchtet die LED A
Abb. 8 für einige Sekunden und beginnt
dann zu blinken (Abschreckfunktion).
Werden die Türen von Innen verriegelt
(Drücken der Taste
am Armaturenbrett),
leuchtet die LED ständig.Öffnung des Kofferraums
Die Taste
drücken, um den
Kofferraum auf Abstand zu öffnen. Das
Öffnen der Kofferraumklappe wird durch
zweimaliges Blinken der
Fahrtrichtungsanzeiger angezeigt.
BEANTRAGEN
ZUSÄTZLICHER
FERNBEDIENUNGEN
Das System kann bis zu 8
Fernbedienungen erkennen. Wenn eine
neue Fernbedienung beantragt werden
muss, wendet man sich an das
Alfa-Romeo-Kundendienstnetz und bringt
die CODE Card (für Versionen/Märkte,
wo vorgesehen), einen Ausweis und den
Kraftfahrzeugschein und Fahrzeugbrief
mit.
7A0K05468A0K0588
12
DAS FAHRZEUG KENNEN
Page 17 of 288

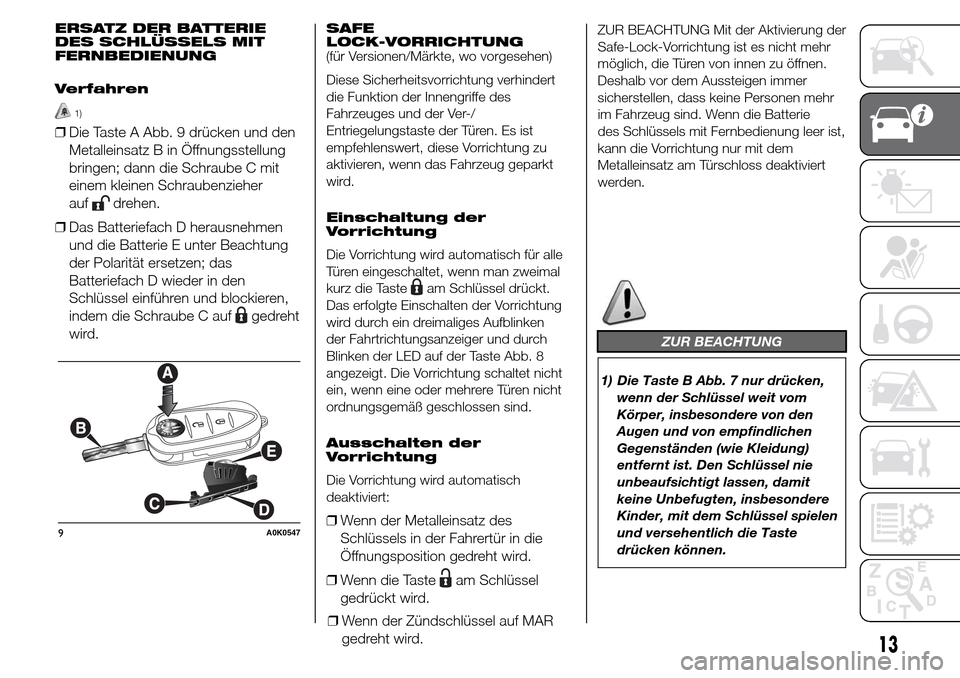

ERSATZ DER BATTERIE
DES SCHLÜSSELS MIT
FERNBEDIENUNG
Verfahren
1)
❒Die Taste A Abb. 9 drücken und den
Metalleinsatz B in Öffnungsstellung
bringen; dann die Schraube C mit
einem kleinen Schraubenzieher
auf
drehen.
❒Das Batteriefach D herausnehmen
und die Batterie E unter Beachtung
der Polarität ersetzen; das
Batteriefach D wieder in den
Schlüssel einführen und blockieren,
indem die Schraube C auf
gedreht
wird.
SAFE
LOCK-VORRICHTUNG
(für Versionen/Märkte, wo vorgesehen)
Diese Sicherheitsvorrichtung verhindert
die Funktion der Innengriffe des
Fahrzeuges und der Ver-/
Entriegelungstaste der Türen. Es ist
empfehlenswert, diese Vorrichtung zu
aktivieren, wenn das Fahrzeug geparkt
wird.
Einschaltung der
Vorrichtung
Die Vorrichtung wird automatisch für alle
Türen eingeschaltet, wenn man zweimal
kurz die Taste
am Schlüssel drückt.
Das erfolgte Einschalten der Vorrichtung
wird durch ein dreimaliges Aufblinken
der Fahrtrichtungsanzeiger und durch
Blinken der LED auf der Taste Abb. 8
angezeigt. Die Vorrichtung schaltet nicht
ein, wenn eine oder mehrere Türen nicht
ordnungsgemäß geschlossen sind.
Ausschalten der
Vorrichtung
Die Vorrichtung wird automatisch
deaktiviert:
❒Wenn der Metalleinsatz des
Schlüssels in der Fahrertür in die
Öffnungsposition gedreht wird.
❒Wenn die Taste
am Schlüssel
gedrückt wird.
❒Wenn der Zündschlüssel auf MAR
gedreht wird.
ZUR BEACHTUNG Mit der Aktivierung der
Safe-Lock-Vorrichtung ist es nicht mehr
möglich, die Türen von innen zu öffnen.
Deshalb vor dem Aussteigen immer
sicherstellen, dass keine Personen mehr
im Fahrzeug sind. Wenn die Batterie
des Schlüssels mit Fernbedienung leer ist,
kann die Vorrichtung nur mit dem
Metalleinsatz am Türschloss deaktiviert
werden.
ZUR BEACHTUNG
1) Die Taste B Abb. 7 nur drücken,
wenn der Schlüssel weit vom
Körper, insbesondere von den
Augen und von empfindlichen
Gegenständen (wie Kleidung)
entfernt ist. Den Schlüssel nie
unbeaufsichtigt lassen, damit
keine Unbefugten, insbesondere
Kinder, mit dem Schlüssel spielen
und versehentlich die Taste
drücken können.
9A0K0547
13
Page 18 of 288

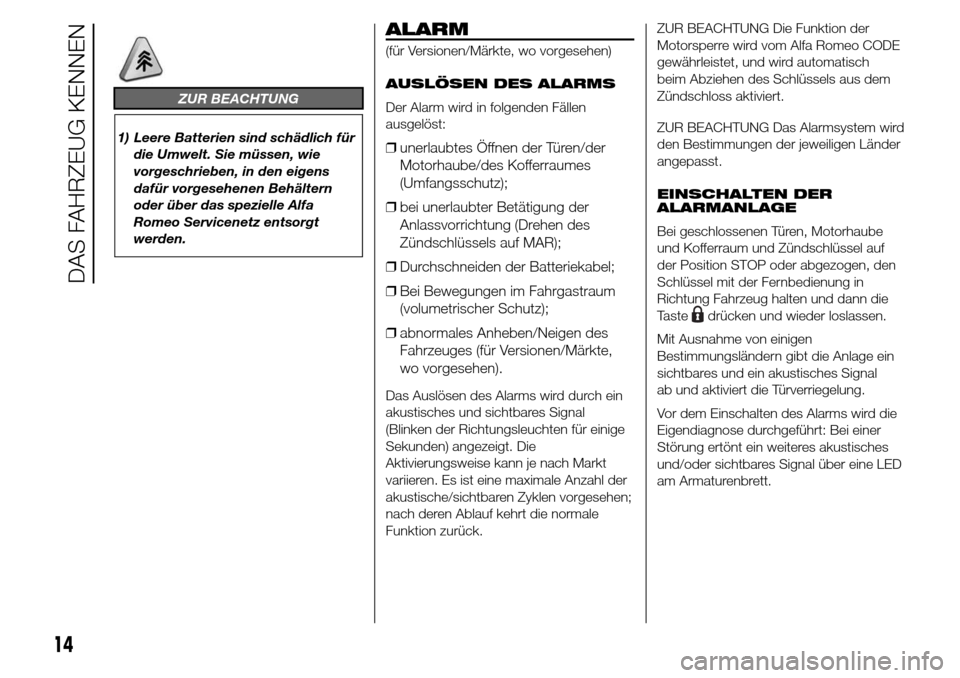

ZUR BEACHTUNG
1) Leere Batterien sind schädlich für
die Umwelt. Sie müssen, wie
vorgeschrieben, in den eigens
dafür vorgesehenen Behältern
oder über das spezielle Alfa
Romeo Servicenetz entsorgt
werden.
ALARM
(für Versionen/Märkte, wo vorgesehen)
AUSLÖSEN DES ALARMS
Der Alarm wird in folgenden Fällen
ausgelöst:
❒unerlaubtes Öffnen der Türen/der
Motorhaube/des Kofferraumes
(Umfangsschutz);
❒bei unerlaubter Betätigung der
Anlassvorrichtung (Drehen des
Zündschlüssels auf MAR);
❒Durchschneiden der Batteriekabel;
❒Bei Bewegungen im Fahrgastraum
(volumetrischer Schutz);
❒abnormales Anheben/Neigen des
Fahrzeuges (für Versionen/Märkte,
wo vorgesehen).
Das Auslösen des Alarms wird durch ein
akustisches und sichtbares Signal
(Blinken der Richtungsleuchten für einige
Sekunden) angezeigt. Die
Aktivierungsweise kann je nach Markt
variieren. Es ist eine maximale Anzahl der
akustische/sichtbaren Zyklen vorgesehen;
nach deren Ablauf kehrt die normale
Funktion zurück.ZUR BEACHTUNG Die Funktion der
Motorsperre wird vom Alfa Romeo CODE
gewährleistet, und wird automatisch
beim Abziehen des Schlüssels aus dem
Zündschloss aktiviert.
ZUR BEACHTUNG Das Alarmsystem wird
den Bestimmungen der jeweiligen Länder
angepasst.
EINSCHALTEN DER
ALARMANLAGE
Bei geschlossenen Türen, Motorhaube
und Kofferraum und Zündschlüssel auf
der Position STOP oder abgezogen, den
Schlüssel mit der Fernbedienung in
Richtung Fahrzeug halten und dann die
Taste
drücken und wieder loslassen.
Mit Ausnahme von einigen
Bestimmungsländern gibt die Anlage ein
sichtbares und ein akustisches Signal
ab und aktiviert die Türverriegelung.
Vor dem Einschalten des Alarms wird die
Eigendiagnose durchgeführt: Bei einer
Störung ertönt ein weiteres akustisches
und/oder sichtbares Signal über eine LED
am Armaturenbrett.
14
DAS FAHRZEUG KENNEN
Page 19 of 288

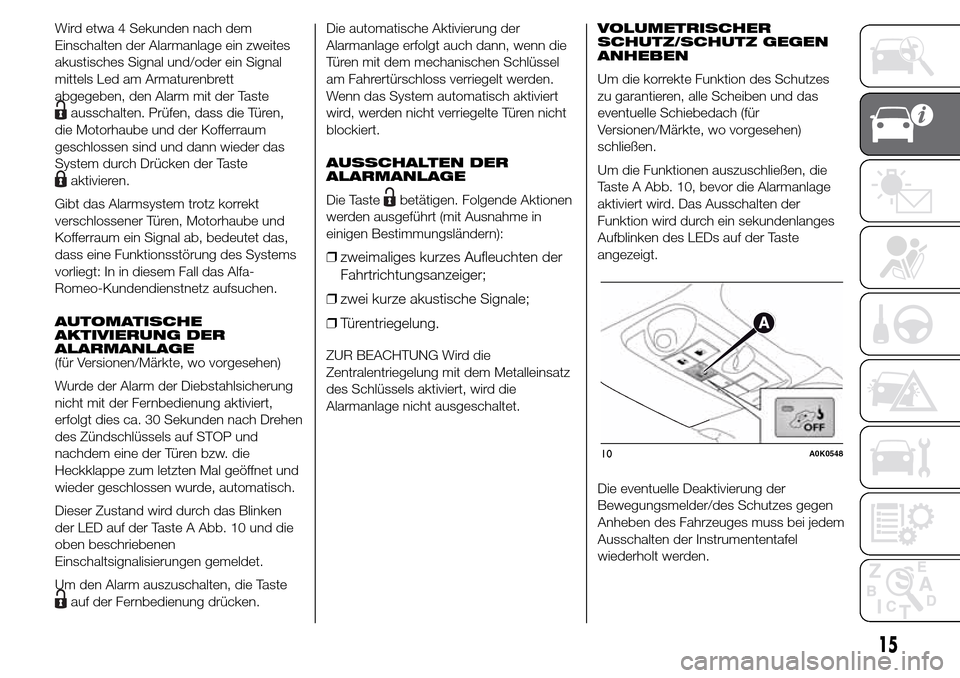

Wird etwa 4 Sekunden nach dem
Einschalten der Alarmanlage ein zweites
akustisches Signal und/oder ein Signal
mittels Led am Armaturenbrett
abgegeben, den Alarm mit der Taste
ausschalten. Prüfen, dass die Türen,
die Motorhaube und der Kofferraum
geschlossen sind und dann wieder das
System durch Drücken der Taste
aktivieren.
Gibt das Alarmsystem trotz korrekt
verschlossener Türen, Motorhaube und
Kofferraum ein Signal ab, bedeutet das,
dass eine Funktionsstörung des Systems
vorliegt: In in diesem Fall das Alfa-
Romeo-Kundendienstnetz aufsuchen.
AUTOMATISCHE
AKTIVIERUNG DER
ALARMANLAGE
(für Versionen/Märkte, wo vorgesehen)
Wurde der Alarm der Diebstahlsicherung
nicht mit der Fernbedienung aktiviert,
erfolgt dies ca. 30 Sekunden nach Drehen
des Zündschlüssels auf STOP und
nachdem eine der Türen bzw. die
Heckklappe zum letzten Mal geöffnet und
wieder geschlossen wurde, automatisch.
Dieser Zustand wird durch das Blinken
der LED auf der Taste A Abb. 10 und die
oben beschriebenen
Einschaltsignalisierungen gemeldet.
Um den Alarm auszuschalten, die Taste
auf der Fernbedienung drücken.Die automatische Aktivierung der
Alarmanlage erfolgt auch dann, wenn die
Türen mit dem mechanischen Schlüssel
am Fahrertürschloss verriegelt werden.
Wenn das System automatisch aktiviert
wird, werden nicht verriegelte Türen nicht
blockiert.
AUSSCHALTEN DER
ALARMANLAGE
Die Taste
betätigen. Folgende Aktionen
werden ausgeführt (mit Ausnahme in
einigen Bestimmungsländern):
❒zweimaliges kurzes Aufleuchten der
Fahrtrichtungsanzeiger;
❒zwei kurze akustische Signale;
❒Türentriegelung.
ZUR BEACHTUNG Wird die
Zentralentriegelung mit dem Metalleinsatz
des Schlüssels aktiviert, wird die
Alarmanlage nicht ausgeschaltet.VOLUMETRISCHER
SCHUTZ/SCHUTZ GEGEN
ANHEBEN
Um die korrekte Funktion des Schutzes
zu garantieren, alle Scheiben und das
eventuelle Schiebedach (für
Versionen/Märkte, wo vorgesehen)
schließen.
Um die Funktionen auszuschließen, die
Taste A Abb. 10, bevor die Alarmanlage
aktiviert wird. Das Ausschalten der
Funktion wird durch ein sekundenlanges
Aufblinken des LEDs auf der Taste
angezeigt.
Die eventuelle Deaktivierung der
Bewegungsmelder/des Schutzes gegen
Anheben des Fahrzeuges muss bei jedem
Ausschalten der Instrumententafel
wiederholt werden.
10A0K0548
15
Page 20 of 288

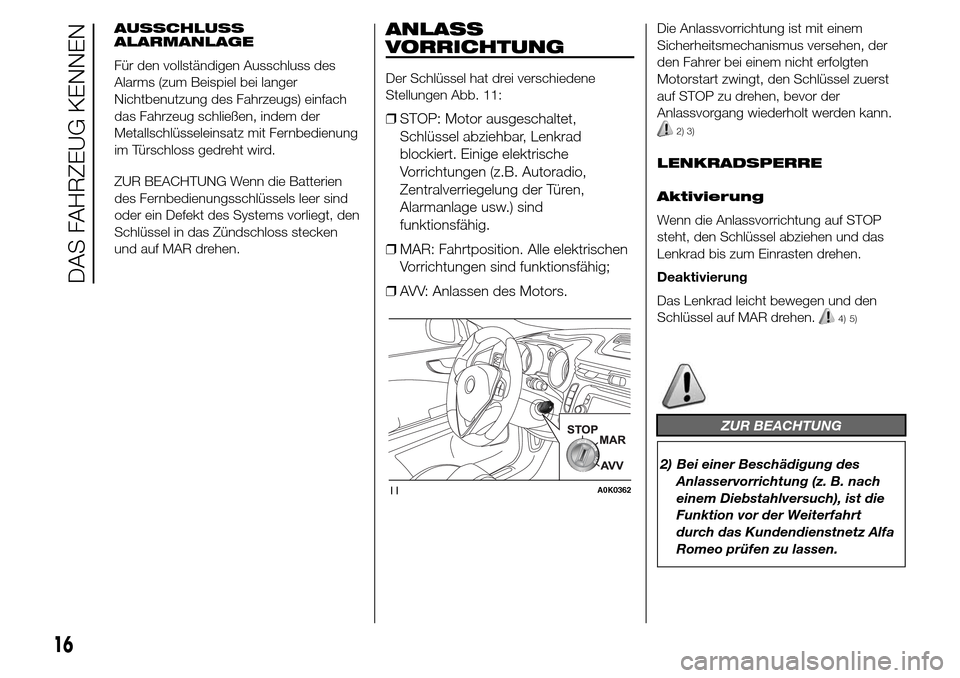

AUSSCHLUSS
ALARMANLAGE
Für den vollständigen Ausschluss des
Alarms (zum Beispiel bei langer
Nichtbenutzung des Fahrzeugs) einfach
das Fahrzeug schließen, indem der
Metallschlüsseleinsatz mit Fernbedienung
im Türschloss gedreht wird.
ZUR BEACHTUNG Wenn die Batterien
des Fernbedienungsschlüssels leer sind
oder ein Defekt des Systems vorliegt, den
Schlüssel in das Zündschloss stecken
und auf MAR drehen.ANLASS
VORRICHTUNG
Der Schlüssel hat drei verschiedene
Stellungen Abb. 11:
❒STOP: Motor ausgeschaltet,
Schlüssel abziehbar, Lenkrad
blockiert. Einige elektrische
Vorrichtungen (z.B. Autoradio,
Zentralverriegelung der Türen,
Alarmanlage usw.) sind
funktionsfähig.
❒MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig;
❒AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem
Sicherheitsmechanismus versehen, der
den Fahrer bei einem nicht erfolgten
Motorstart zwingt, den Schlüssel zuerst
auf STOP zu drehen, bevor der
Anlassvorgang wiederholt werden kann.
2) 3)
LENKRADSPERRE
Aktivierung
Wenn die Anlassvorrichtung auf STOP
steht, den Schlüssel abziehen und das
Lenkrad bis zum Einrasten drehen.
Deaktivierung
Das Lenkrad leicht bewegen und den
Schlüssel auf MAR drehen.
4) 5)
ZUR BEACHTUNG
2) Bei einer Beschädigung des
Anlasservorrichtung (z. B. nach
einem Diebstahlversuch), ist die
Funktion vor der Weiterfahrt
durch das Kundendienstnetz Alfa
Romeo prüfen zu lassen.
11A0K0362
16
DAS FAHRZEUG KENNEN
