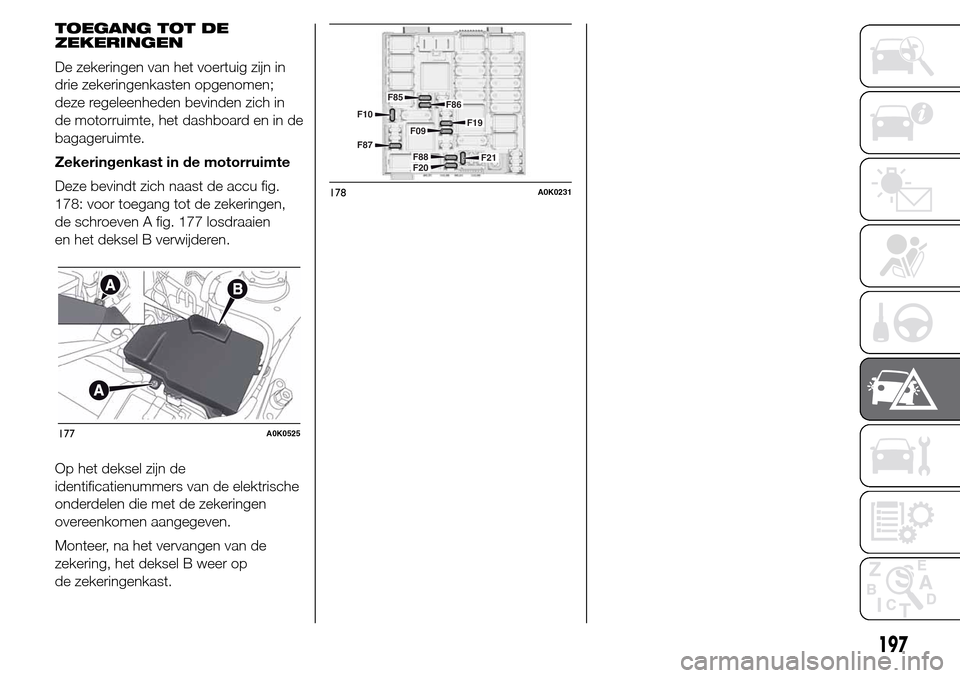

TOEGANG TOT DE
ZEKERINGEN
De zekeringen van het voertuig zijn in
drie zekeringenkasten opgenomen;
deze regeleenheden bevinden zich in
de motorruimte, het dashboard en in de
bagageruimte.
Zekeringenkast in de motorruimte
Deze bevindt zich naast de accu fig.
178: voor toegang tot de zekeringen,
de schroeven A fig. 177 losdraaien
en het deksel B verwijderen.
Op het deksel zijn de
identificatienummers van de elektrische
onderdelen die met de zekeringen
overeenkomen aangegeven.
Monteer, na het vervangen van de
zekering, het deksel B weer op
de zekeringenkast.
177A0K0525
F10
F87F85
F86
F19
F09
F21 F88
F20
178A0K0231
197

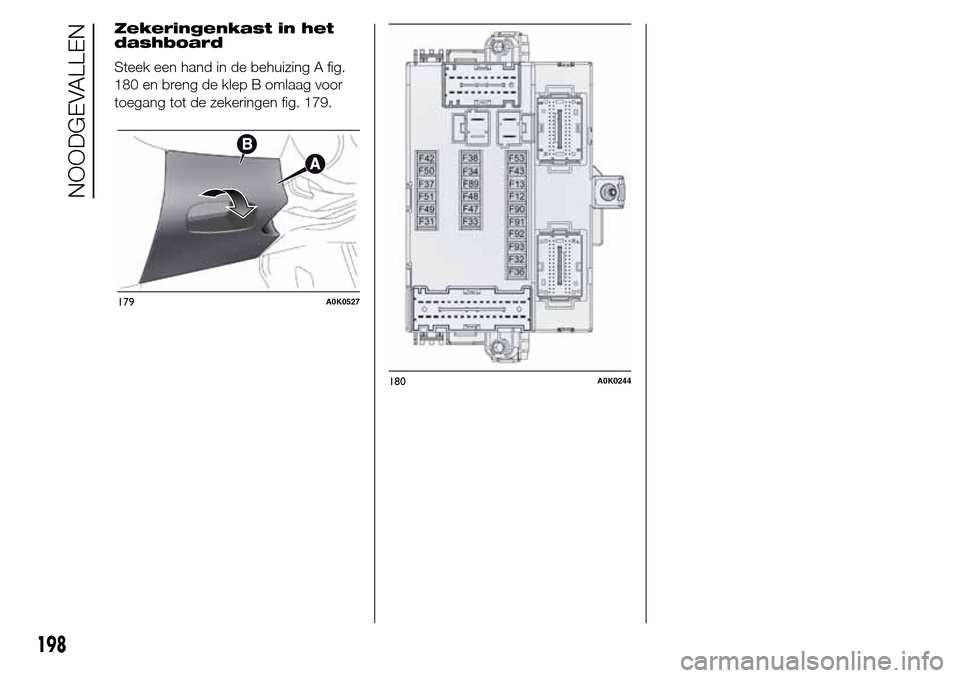

Zekeringenkast in het
dashboard
Steek een hand in de behuizing A fig.
180 en breng de klep B omlaag voor
toegang tot de zekeringen fig. 179.
179A0K0527
180A0K0244
198
NOODGEVALLEN

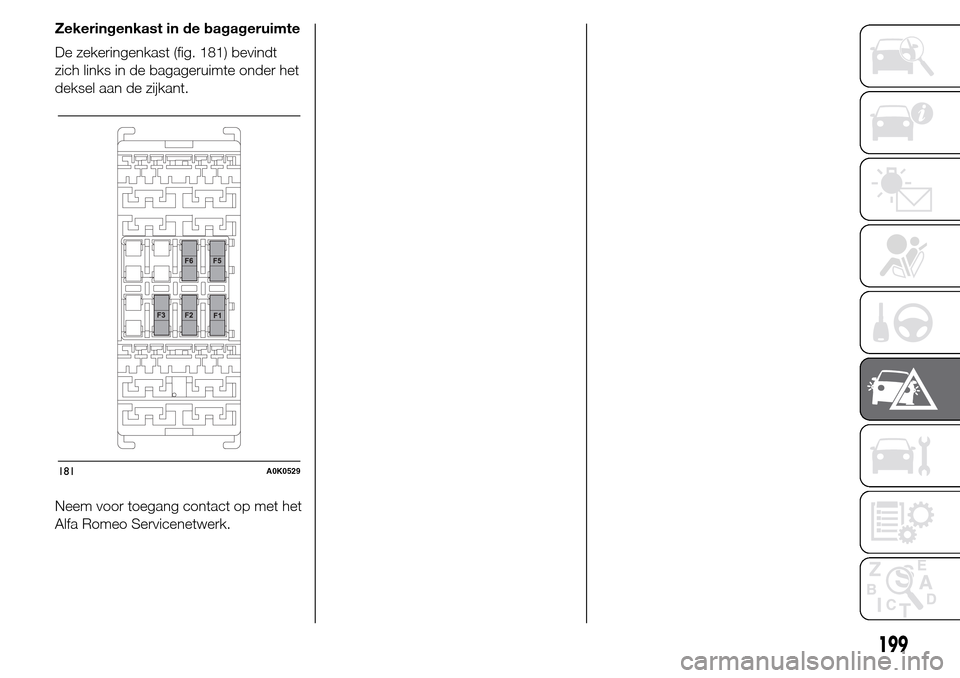

Zekeringenkast in de bagageruimte
De zekeringenkast (fig. 181) bevindt
zich links in de bagageruimte onder het
deksel aan de zijkant.
Neem voor toegang contact op met het
Alfa Romeo Servicenetwerk.
181A0K0529
199

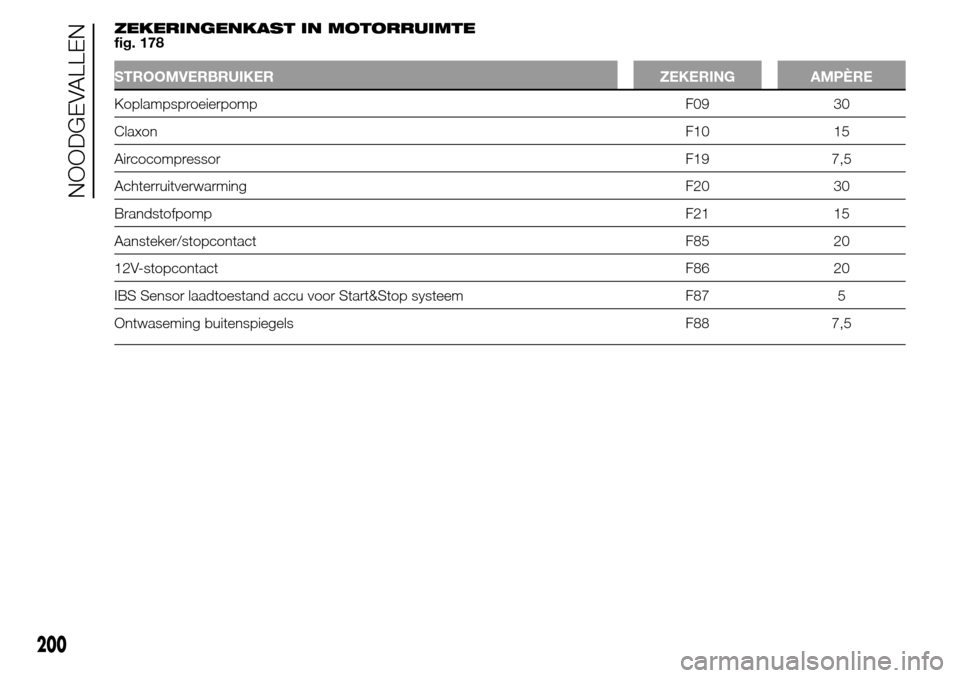

ZEKERINGENKAST IN MOTORRUIMTE
fig. 178
STROOMVERBRUIKER ZEKERING AMPÈRE
Koplampsproeierpomp F09 30
ClaxonF10 15
AircocompressorF19 7,5
Achterruitverwarming F20 30
BrandstofpompF21 15
Aansteker/stopcontact F85 20
12V-stopcontactF86 20
IBS Sensor laadtoestand accu voor Start&Stop systeem F87 5
Ontwaseming buitenspiegels F88 7,5
200
NOODGEVALLEN

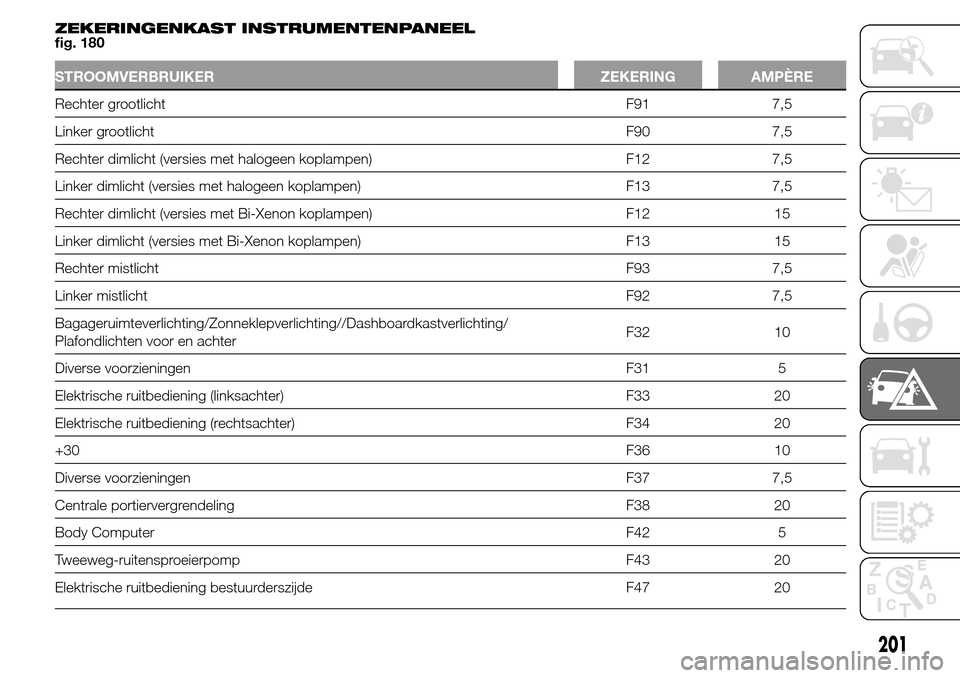

ZEKERINGENKAST INSTRUMENTENPANEEL
fig. 180
STROOMVERBRUIKER ZEKERING AMPÈRE
Rechter grootlicht F91 7,5
Linker grootlichtF90 7,5
Rechter dimlicht (versies met halogeen koplampen) F12 7,5
Linker dimlicht (versies met halogeen koplampen) F13 7,5
Rechter dimlicht (versies met Bi-Xenon koplampen) F12 15
Linker dimlicht (versies met Bi-Xenon koplampen) F13 15
Rechter mistlichtF93 7,5
Linker mistlichtF92 7,5
Bagageruimteverlichting/Zonneklepverlichting//Dashboardkastverlichting/
Plafondlichten voor en achterF32 10
Diverse voorzieningen F31 5
Elektrische ruitbediening (linksachter) F33 20
Elektrische ruitbediening (rechtsachter) F34 20
+30F36 10
Diverse voorzieningen F37 7,5
Centrale portiervergrendeling F38 20
Body ComputerF42 5
Tweeweg-ruitensproeierpomp F43 20
Elektrische ruitbediening bestuurderszijde F47 20
201

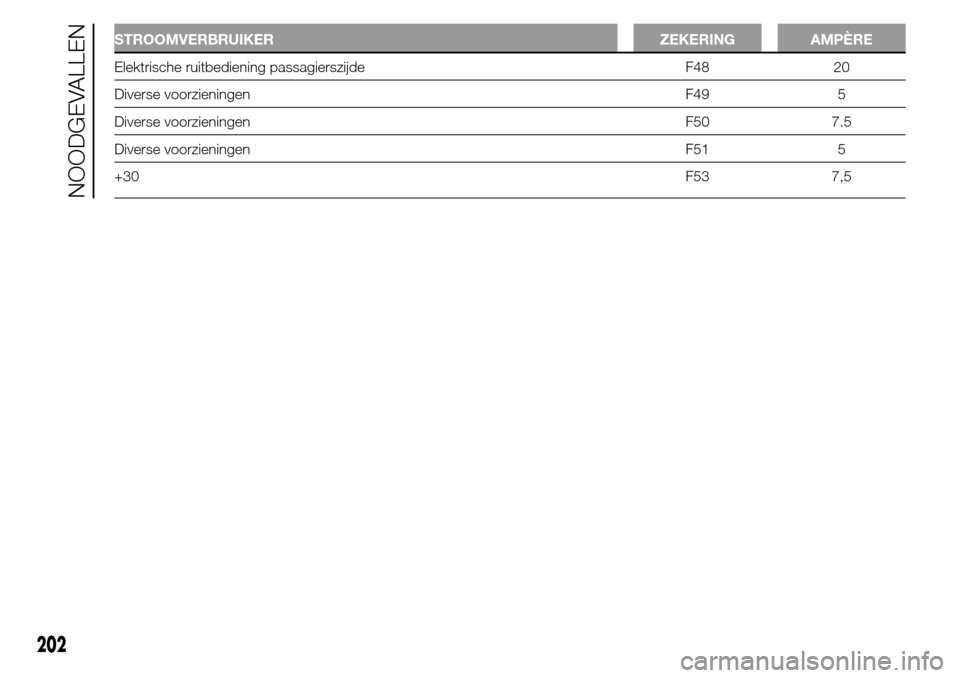

STROOMVERBRUIKER ZEKERING AMPÈRE
Elektrische ruitbediening passagierszijde F48 20
Diverse voorzieningen F49 5
Diverse voorzieningen F50 7.5
Diverse voorzieningen F51 5
+30F53 7,5
202
NOODGEVALLEN

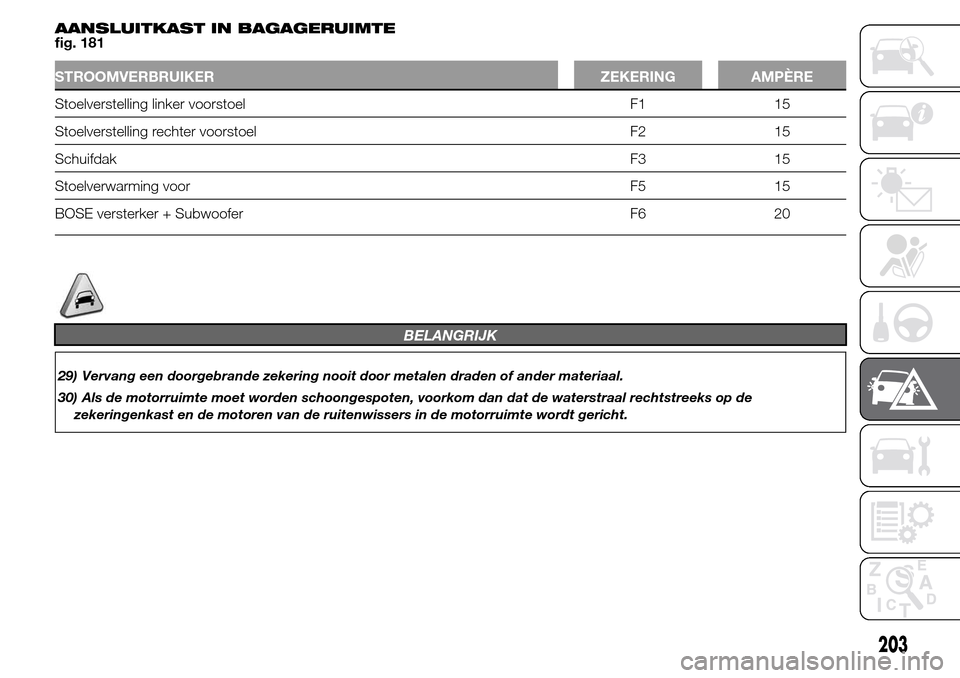

AANSLUITKAST IN BAGAGERUIMTE
fig. 181
STROOMVERBRUIKER ZEKERING AMPÈRE
Stoelverstelling linker voorstoel F1 15
Stoelverstelling rechter voorstoel F2 15
SchuifdakF3 15
Stoelverwarming voor F5 15
BOSE versterker + Subwoofer F6 20
BELANGRIJK
29) Vervang een doorgebrande zekering nooit door metalen draden of ander materiaal.
30) Als de motorruimte moet worden schoongespoten, voorkom dan dat de waterstraal rechtstreeks op de
zekeringenkast en de motoren van de ruitenwissers in de motorruimte wordt gericht.
203

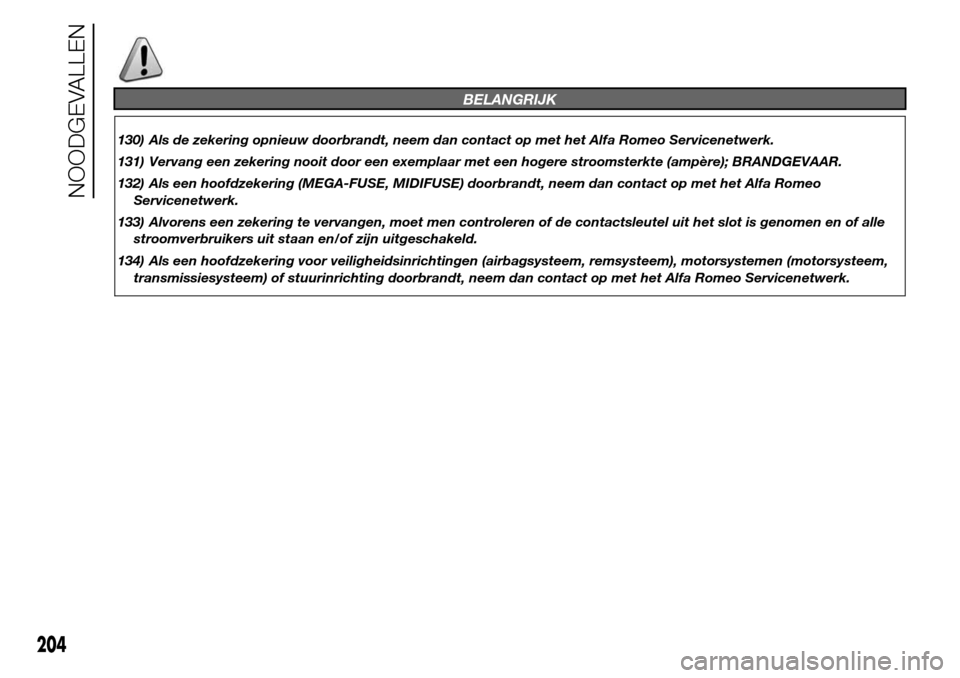

BELANGRIJK
130) Als de zekering opnieuw doorbrandt, neem dan contact op met het Alfa Romeo Servicenetwerk.
131) Vervang een zekering nooit door een exemplaar met een hogere stroomsterkte (ampère); BRANDGEVAAR.
132) Als een hoofdzekering (MEGA-FUSE, MIDIFUSE) doorbrandt, neem dan contact op met het Alfa Romeo
Servicenetwerk.
133) Alvorens een zekering te vervangen, moet men controleren of de contactsleutel uit het slot is genomen en of alle
stroomverbruikers uit staan en/of zijn uitgeschakeld.
134) Als een hoofdzekering voor veiligheidsinrichtingen (airbagsysteem, remsysteem), motorsystemen (motorsysteem,
transmissiesysteem) of stuurinrichting doorbrandt, neem dan contact op met het Alfa Romeo Servicenetwerk.
204
NOODGEVALLEN

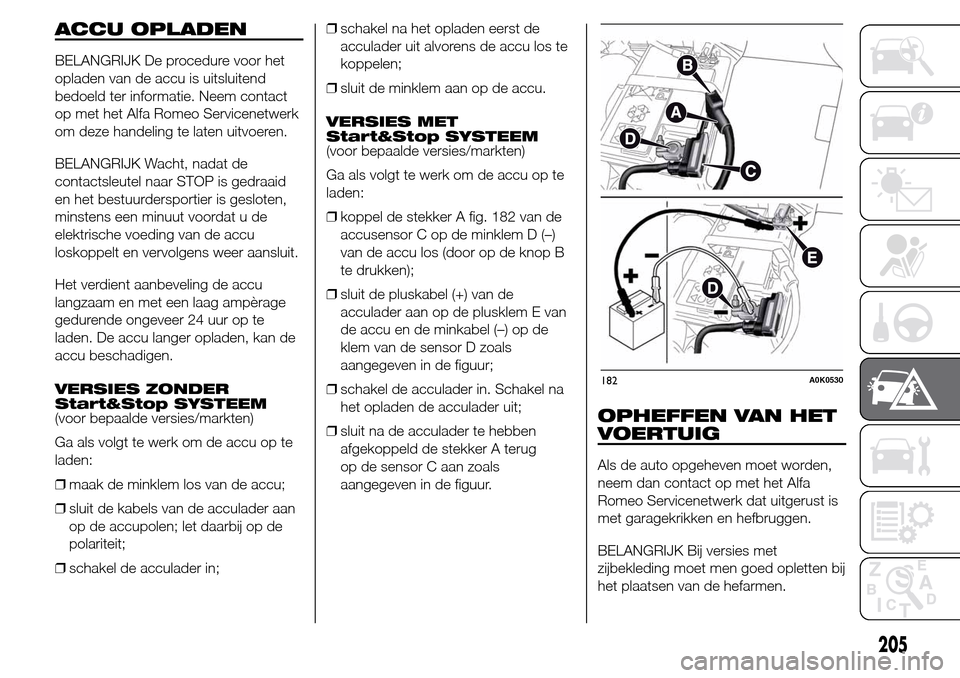

ACCU OPLADEN
BELANGRIJK De procedure voor het
opladen van de accu is uitsluitend
bedoeld ter informatie. Neem contact
op met het Alfa Romeo Servicenetwerk
om deze handeling te laten uitvoeren.
BELANGRIJK Wacht, nadat de
contactsleutel naar STOP is gedraaid
en het bestuurdersportier is gesloten,
minstens een minuut voordat u de
elektrische voeding van de accu
loskoppelt en vervolgens weer aansluit.
Het verdient aanbeveling de accu
langzaam en met een laag ampèrage
gedurende ongeveer 24 uur op te
laden. De accu langer opladen, kan de
accu beschadigen.
VERSIES ZONDER
Start&Stop SYSTEEM
(voor bepaalde versies/markten)
Ga als volgt te werk om de accu op te
laden:
❒maak de minklem los van de accu;
❒sluit de kabels van de acculader aan
op de accupolen; let daarbij op de
polariteit;
❒schakel de acculader in;❒schakel na het opladen eerst de
acculader uit alvorens de accu los te
koppelen;
❒sluit de minklem aan op de accu.
VERSIES MET
Start&Stop SYSTEEM
(voor bepaalde versies/markten)
Ga als volgt te werk om de accu op te
laden:
❒koppel de stekker A fig. 182 van de
accusensor C op de minklem D (–)
van de accu los (door op de knop B
te drukken);
❒sluit de pluskabel (+) van de
acculader aan op de plusklem E van
de accu en de minkabel (–) op de
klem van de sensor D zoals
aangegeven in de figuur;
❒schakel de acculader in. Schakel na
het opladen de acculader uit;
❒sluit na de acculader te hebben
afgekoppeld de stekker A terug
op de sensor C aan zoals
aangegeven in de figuur.
OPHEFFEN VAN HET
VOERTUIG
Als de auto opgeheven moet worden,
neem dan contact op met het Alfa
Romeo Servicenetwerk dat uitgerust is
met garagekrikken en hefbruggen.
BELANGRIJK Bij versies met
zijbekleding moet men goed opletten bij
het plaatsen van de hefarmen.
182A0K0530
205

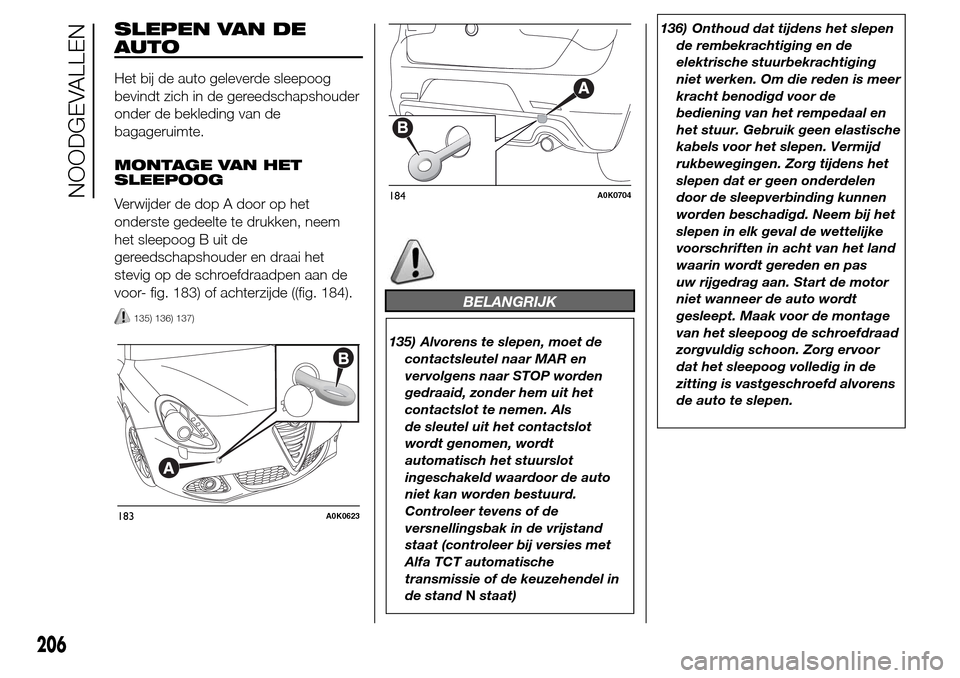

SLEPEN VAN DE
AUTO
Het bij de auto geleverde sleepoog
bevindt zich in de gereedschapshouder
onder de bekleding van de
bagageruimte.
MONTAGE VAN HET
SLEEPOOG
Verwijder de dop A door op het
onderste gedeelte te drukken, neem
het sleepoog B uit de
gereedschapshouder en draai het
stevig op de schroefdraadpen aan de
voor- fig. 183) of achterzijde ((fig. 184).
135) 136) 137)BELANGRIJK
135) Alvorens te slepen, moet de
contactsleutel naar MAR en
vervolgens naar STOP worden
gedraaid, zonder hem uit het
contactslot te nemen. Als
de sleutel uit het contactslot
wordt genomen, wordt
automatisch het stuurslot
ingeschakeld waardoor de auto
niet kan worden bestuurd.
Controleer tevens of de
versnellingsbak in de vrijstand
staat (controleer bij versies met
Alfa TCT automatische
transmissie of de keuzehendel in
de standNstaat)136) Onthoud dat tijdens het slepen
de rembekrachtiging en de
elektrische stuurbekrachtiging
niet werken. Om die reden is meer
kracht benodigd voor de
bediening van het rempedaal en
het stuur. Gebruik geen elastische
kabels voor het slepen. Vermijd
rukbewegingen. Zorg tijdens het
slepen dat er geen onderdelen
door de sleepverbinding kunnen
worden beschadigd. Neem bij het
slepen in elk geval de wettelijke
voorschriften in acht van het land
waarin wordt gereden en pas
uw rijgedrag aan. Start de motor
niet wanneer de auto wordt
gesleept. Maak voor de montage
van het sleepoog de schroefdraad
zorgvuldig schoon. Zorg ervoor
dat het sleepoog volledig in de
zitting is vastgeschroefd alvorens
de auto te slepen.
183A0K0623
184A0K0704
