Alfa Romeo Giulietta 2016 Betriebsanleitung (in German)

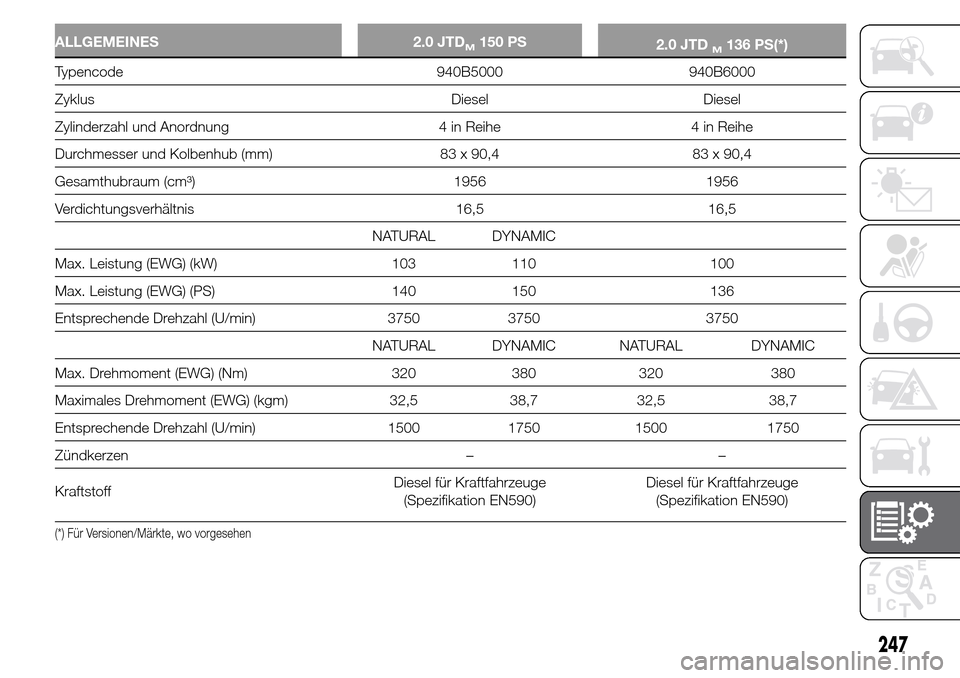

ALLGEMEINES 2.0 JTDM150 PS
2.0 JTDM136 PS(*)
Typencode 940B5000 940B6000
Zyklus Diesel Diesel
Zylinderzahl und Anordnung 4 in Reihe 4 in Reihe
Durchmesser und Kolbenhub (mm) 83 x 90,4 83 x 90,4
Gesamthubraum (cm³) 1956 1956
Verdichtungsverhältnis 16,5 16,5
NATURAL DYNAMIC
Max. Leistung (EWG) (kW) 103 110 100
Max. Leistung (EWG) (PS) 140 150 136
Entsprechende Drehzahl (U/min) 3750 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 320 380 320 380
Maximales Drehmoment (EWG) (kgm) 32,5 38,7 32,5 38,7
Entsprechende Drehzahl (U/min) 1500 1750 1500 1750
Zündkerzen – –
KraftstoffDiesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)
(*) Für Versionen/Märkte, wo vorgesehen
247

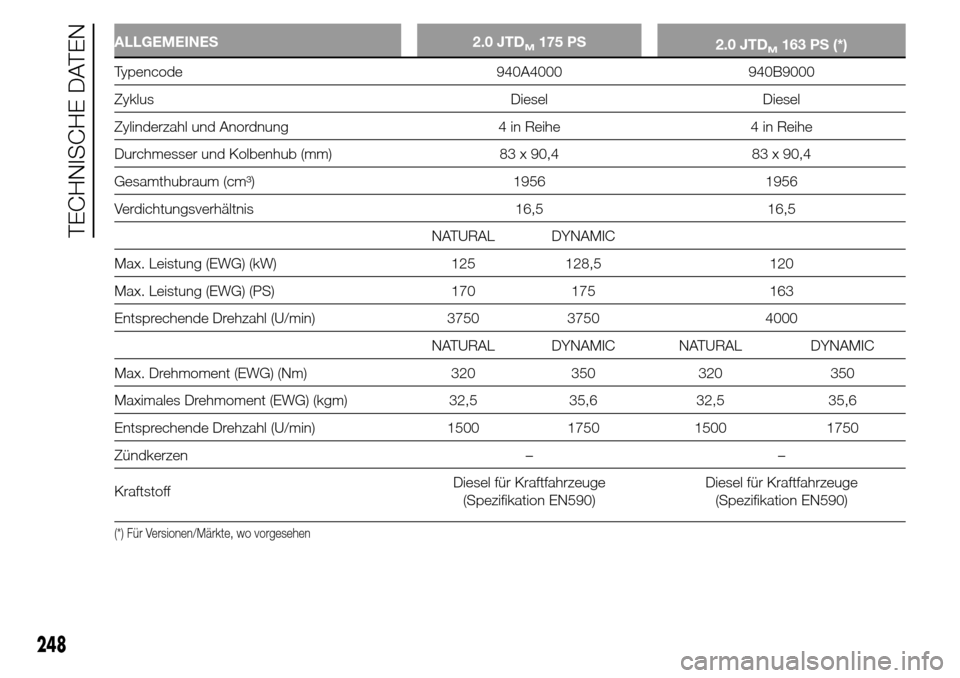

ALLGEMEINES 2.0 JTDM175 PS
2.0 JTDM163 PS (*)
Typencode 940A4000 940B9000
Zyklus Diesel Diesel
Zylinderzahl und Anordnung 4 in Reihe 4 in Reihe
Durchmesser und Kolbenhub (mm) 83 x 90,4 83 x 90,4
Gesamthubraum (cm³) 1956 1956
Verdichtungsverhältnis 16,5 16,5
NATURAL DYNAMIC
Max. Leistung (EWG) (kW) 125 128,5 120
Max. Leistung (EWG) (PS) 170 175 163
Entsprechende Drehzahl (U/min) 3750 3750 4000
NATURAL DYNAMIC NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 320 350 320 350
Maximales Drehmoment (EWG) (kgm) 32,5 35,6 32,5 35,6
Entsprechende Drehzahl (U/min) 1500 1750 1500 1750
Zündkerzen – –
KraftstoffDiesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)
(*) Für Versionen/Märkte, wo vorgesehen
248
TECHNISCHE DATEN

VERSORGUNG
VersionenVersorgung
1.4 Turbo MultiAirElektronische Einspritzung sequentiell taktiert mit
Klopfkontrolle und variabler Stellung der Ansaugventile
1.4 Turbo Benzin-1750 Turbo BenzinElektronische Multipoint-Einspritzung, sequentiell taktiert mit
elektronischer Kontrolle mit Turbolader und Ladeluftkühler
1.6 JTD
M- 2.0 JTDMDirekteinspritzung Multijet "Common Rail" mit elektronischer
Steuerung sowie Turbolader mit Ladeluftkühler
158)
ZUR BEACHTUNG
158) Veränderungen oder Reparaturen an der Kraftstoffversorgungsanlage, die nicht in korrekter Weise und ohne
Berücksichtigung der technischen Eigenschaften der Anlage ausgeführt wurden, können Betriebsstörungen mit
Brandgefahr verursachen.
249

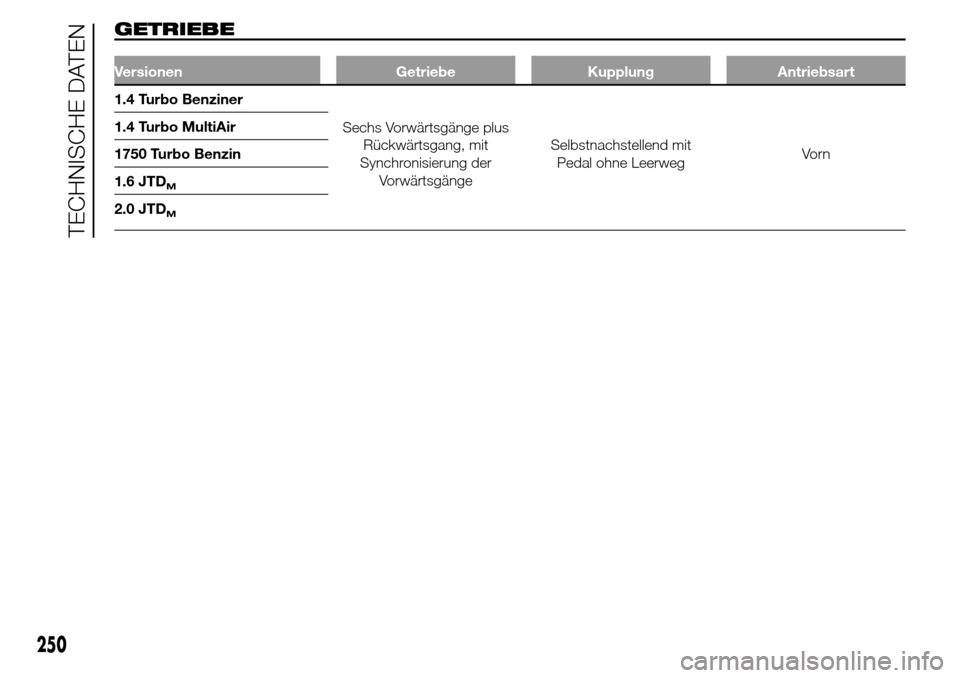

GETRIEBE
Versionen Getriebe Kupplung Antriebsart
1.4 Turbo Benziner
Sechs Vorwärtsgänge plus
Rückwärtsgang, mit
Synchronisierung der
VorwärtsgängeSelbstnachstellend mit
Pedal ohne LeerwegVo r n 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTDM
250
TECHNISCHE DATEN

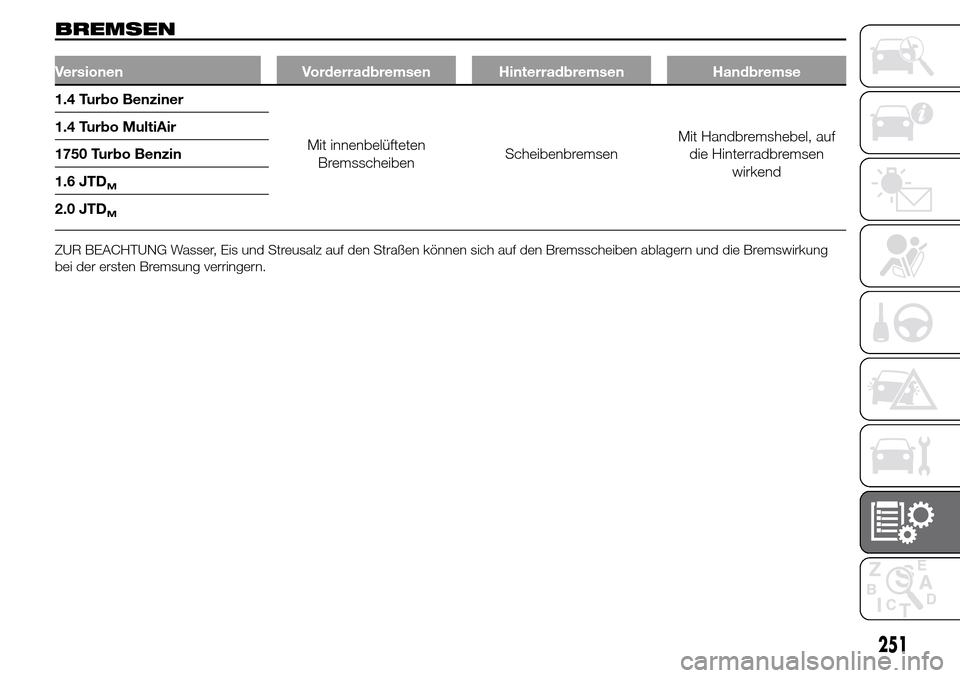

BREMSEN
Versionen Vorderradbremsen Hinterradbremsen Handbremse
1.4 Turbo Benziner
Mit innenbelüfteten
BremsscheibenScheibenbremsenMit Handbremshebel, auf
die Hinterradbremsen
wirkend 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTDM
ZUR BEACHTUNG Wasser, Eis und Streusalz auf den Straßen können sich auf den Bremsscheiben ablagern und die Bremswirkung
bei der ersten Bremsung verringern.
251

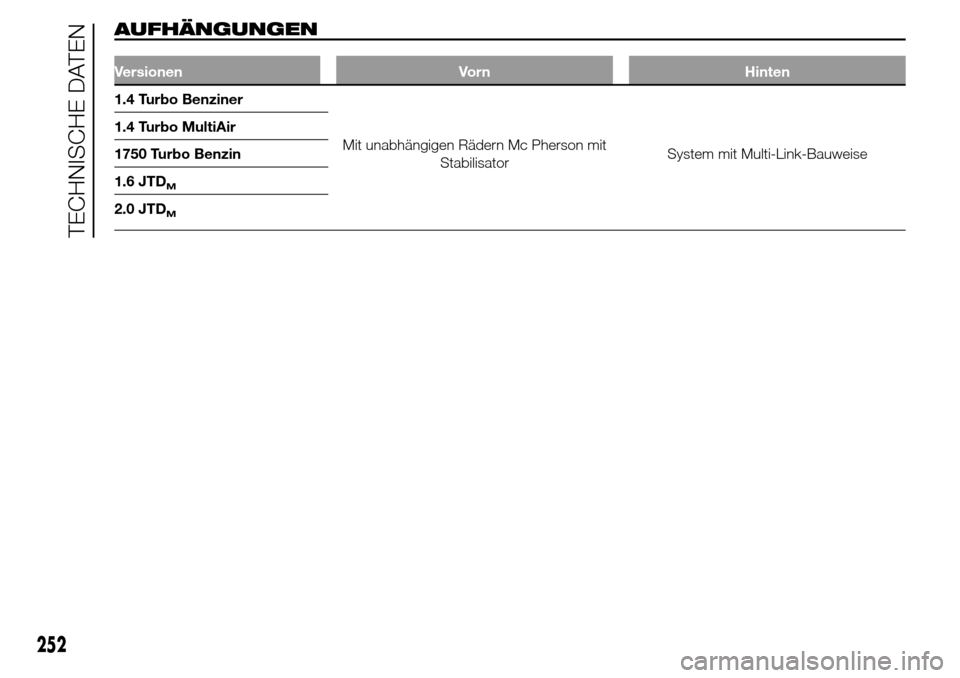

AUFHÄNGUNGEN
Versionen Vorn Hinten
1.4 Turbo Benziner
Mit unabhängigen Rädern Mc Pherson mit
StabilisatorSystem mit Multi-Link-Bauweise 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTDM
252
TECHNISCHE DATEN

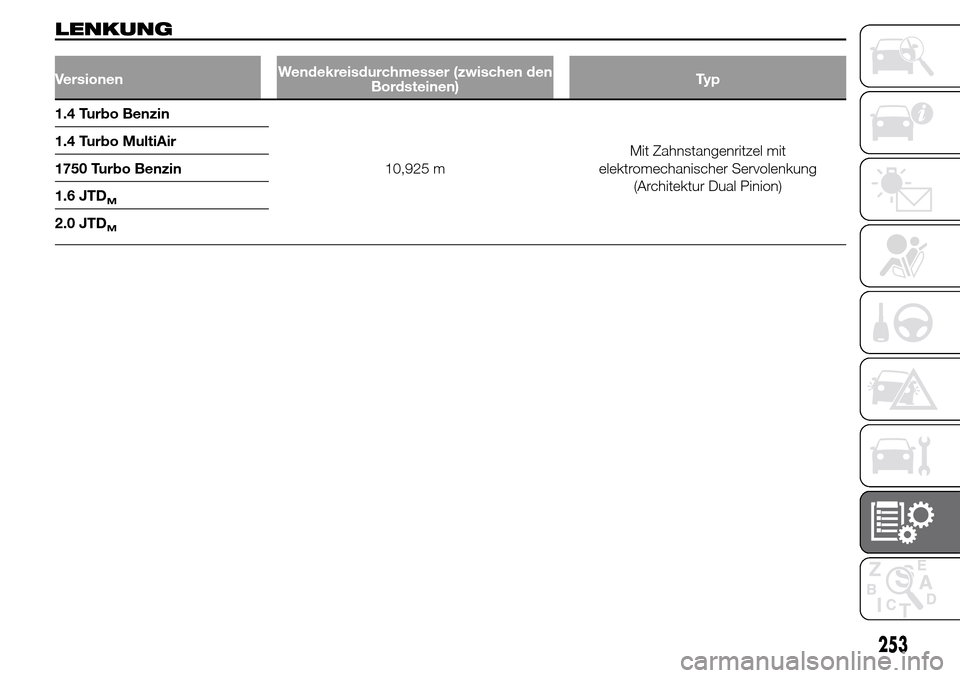

LENKUNG
VersionenWendekreisdurchmesser (zwischen den
Bordsteinen)Ty p
1.4 Turbo Benzin
10,925 mMit Zahnstangenritzel mit
elektromechanischer Servolenkung
(Architektur Dual Pinion) 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTDM
253

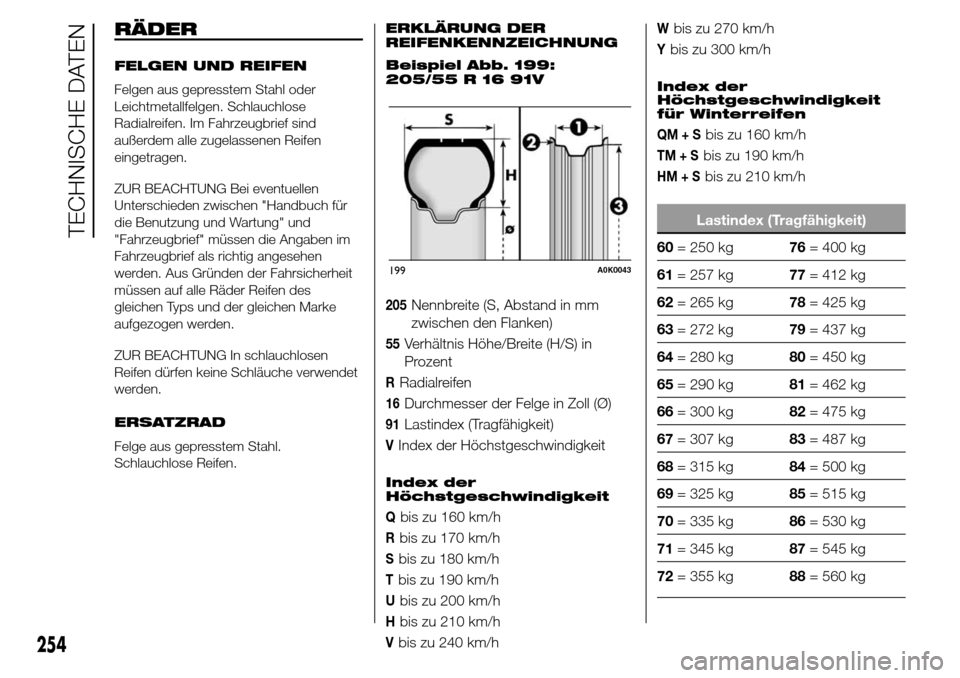

RÄDER
FELGEN UND REIFEN
Felgen aus gepresstem Stahl oder
Leichtmetallfelgen. Schlauchlose
Radialreifen. Im Fahrzeugbrief sind
außerdem alle zugelassenen Reifen
eingetragen.
ZUR BEACHTUNG Bei eventuellen
Unterschieden zwischen "Handbuch für
die Benutzung und Wartung" und
"Fahrzeugbrief" müssen die Angaben im
Fahrzeugbrief als richtig angesehen
werden. Aus Gründen der Fahrsicherheit
müssen auf alle Räder Reifen des
gleichen Typs und der gleichen Marke
aufgezogen werden.
ZUR BEACHTUNG In schlauchlosen
Reifen dürfen keine Schläuche verwendet
werden.
ERSATZRAD
Felge aus gepresstem Stahl.
Schlauchlose Reifen.ERKLÄRUNG DER
REIFENKENNZEICHNUNG
Beispiel Abb. 199:
205/55 R 16 91V
205Nennbreite (S, Abstand in mm
zwischen den Flanken)
55Verhältnis Höhe/Breite (H/S) in
Prozent
RRadialreifen
16Durchmesser der Felge in Zoll (Ø)
91Lastindex (Tragfähigkeit)
VIndex der Höchstgeschwindigkeit
Index der
Höchstgeschwindigkeit
Qbis zu 160 km/h
Rbis zu 170 km/h
Sbis zu 180 km/h
Tbis zu 190 km/h
Ubis zu 200 km/h
Hbis zu 210 km/h
Vbis zu 240 km/h
Wbis zu 270 km/h
Ybis zu 300 km/h
Index der
Höchstgeschwindigkeit
für Winterreifen
QM+Sbis zu 160 km/h
TM+Sbis zu 190 km/h
HM+Sbis zu 210 km/h
Lastindex (Tragfähigkeit)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
199A0K0043
254
TECHNISCHE DATEN

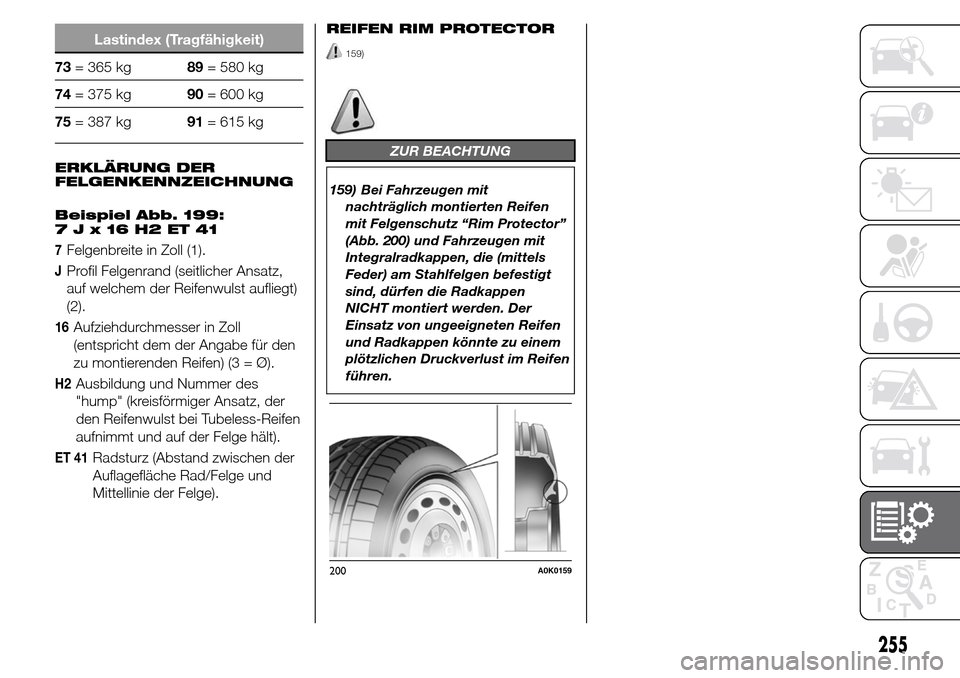

Lastindex (Tragfähigkeit)
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
ERKLÄRUNG DER
FELGENKENNZEICHNUNG
Beispiel Abb. 199:
7Jx16H2ET41
7Felgenbreite in Zoll (1).
JProfil Felgenrand (seitlicher Ansatz,
auf welchem der Reifenwulst aufliegt)
(2).
16Aufziehdurchmesser in Zoll
(entspricht dem der Angabe für den
zu montierenden Reifen) (3 = Ø).
H2Ausbildung und Nummer des
"hump" (kreisförmiger Ansatz, der
den Reifenwulst bei Tubeless-Reifen
aufnimmt und auf der Felge hält).
ET 41Radsturz (Abstand zwischen der
Auflagefläche Rad/Felge und
Mittellinie der Felge).
REIFEN RIM PROTECTOR
159)
ZUR BEACHTUNG
159) Bei Fahrzeugen mit
nachträglich montierten Reifen
mit Felgenschutz “Rim Protector”
(Abb. 200) und Fahrzeugen mit
Integralradkappen, die (mittels
Feder) am Stahlfelgen befestigt
sind, dürfen die Radkappen
NICHT montiert werden. Der
Einsatz von ungeeigneten Reifen
und Radkappen könnte zu einem
plötzlichen Druckverlust im Reifen
führen.
200A0K0159
255

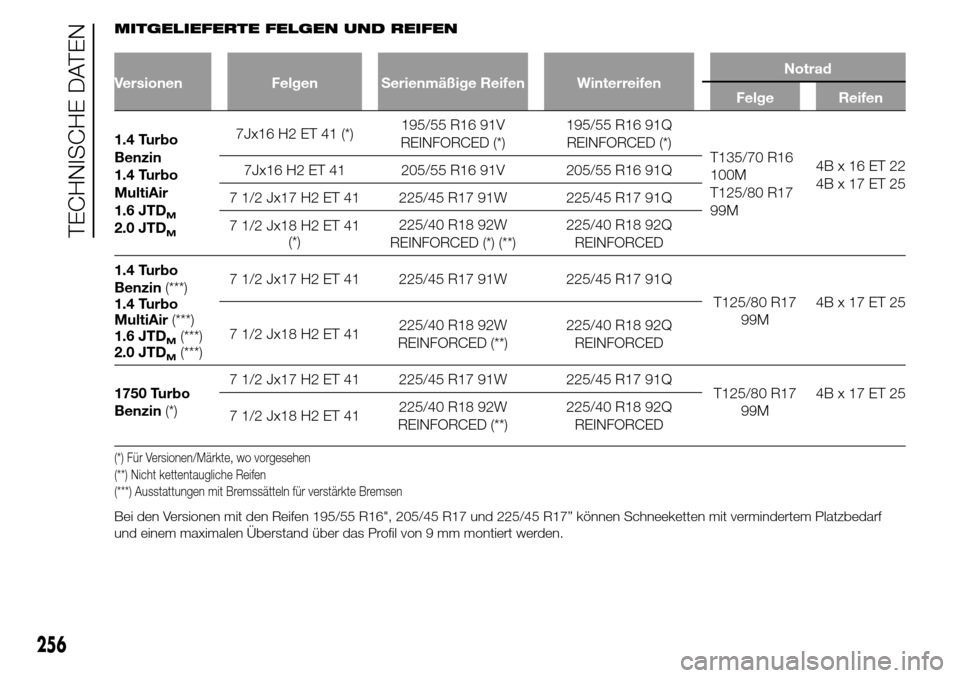

MITGELIEFERTE FELGEN UND REIFEN
Versionen Felgen Serienmäßige Reifen WinterreifenNotrad
Felge Reifen
1.4 Turbo
Benzin
1.4 Turbo
MultiAir
1.6 JTD
M2.0 JTDM
7Jx16 H2 ET 41 (*)195/55 R16 91V
REINFORCED (*)195/55 R16 91Q
REINFORCED (*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
REINFORCED (*) (**)225/40 R18 92Q
REINFORCED
1.4 Turbo
Benzin(***)
1.4 Turbo
MultiAir(***)
1.6 JTD
M(***)
2.0 JTD
M(***)7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED (**)225/40 R18 92Q
REINFORCED
1750 Turbo
Benzin(*)7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED (**)225/40 R18 92Q
REINFORCED
(*) Für Versionen/Märkte, wo vorgesehen
(**) Nicht kettentaugliche Reifen
(***) Ausstattungen mit Bremssätteln für verstärkte Bremsen
Bei den Versionen mit den Reifen 195/55 R16", 205/45 R17 und 225/45 R17” können Schneeketten mit vermindertem Platzbedarf
und einem maximalen Überstand über das Profil von 9 mm montiert werden.
256
