airbag Alfa Romeo Giulietta 2016 Manual del propietario (in Spanish)

SALIDAS DE AIRE
❒Climatización ...................................... 22
PALANCA IZQUIERDA
❒Luces exteriores
CUADRO DE INSTRUMENTOS
❒Cuadro e instrumentos del vehículo ....105
❒Testigos ..............................................111
PALANCA DERECHA
❒Limpieza de los cristales ..................... 41
Uconnect Radio/Uconnect Radio
Nav (para versiones/países donde
estén previstos)
AIRBAG DEL PASAJERO
❒Funcionamiento ..................................156
GUANTERA
❒Apertura .............................................. 49
CALEFACTOR/CLIMATIZADOR
❒Confort climático ................................ 24
❒Climatizador manual ........................... 25
❒Climatizador automático bizona .......... 29
BOTONES DE MANDO
❒Bloqueo de las puertas ....................... 47
❒Luces antiniebla delanteras .................. 47
❒Luces antiniebla traseras .................... 47❒Sistema iTPMS (para versiones/países
donde esté previsto) ........................... 78
VOLANTE
❒Regulación .......................................... 20
❒Airbag frontal del conductor ................156
PALANCA CRUISE CONTROL (para
versiones/países donde esté previsto)
❒Funcionamiento .................................. 43
126
7111089
3A0K0661
7

ADVERTENCIA En ambos lados de la
visera parasol, lado pasajero, hay
una etiqueta correspondiente a
la obligación de desactivar el airbag si
se instala una sillita para niños en el
sentido contrario al de la marcha.
Respetar siempre todo lo indicado en la
visera parasol (ver lo descrito en el
apartado "Airbags frontales" en el
capítulo "Seguridad").
EXTINTOR
(para versiones/países donde esté
previsto)
Está situado debajo del asiento
delantero, lado pasajero fig. 55.
NOTA En algunas versiones el extintor
se encuentra en el lado derecho del
maletero, dentro de un compartimento
específico.
ADVERTENCIA
19) No viajar con los
compartimentos portaobjetos
abiertos: podrían herir a los
ocupantes de los asientos
delanteros en caso de accidente.
20) El encendedor alcanza
temperaturas elevadas. Se debe
manejar con cuidado y evitar
que lo utilicen los niños: peligro
de incendio y/o quemaduras.
21) No utilizar el cenicero como
papelera; el papel podría
incendiarse al entrar en contacto
con las colillas de los cigarrillos.
TECHO
PRACTICABLE
ELÉCTRICO
(para versiones/países, donde esté
previsto)
El techo practicable está compuesto
por dos paneles de cristal, uno
posterior fijo y otro anterior móvil,
provistos de dos cortinas parasol
(delantera y trasera) de movimiento
manual.
Con el techo cerrado, las cortinas
pueden colocarse en cualquier
posición.
FUNCIONAMIENTO
El techo practicable sólo funciona con
la llave de contacto en MAR.
Los mandosAyBfig. 56, situados en
la moldura al lado del plafón delantero,
controlan las funciones de apertura/
cierre del techo.
54A0K057455A0K0575
52

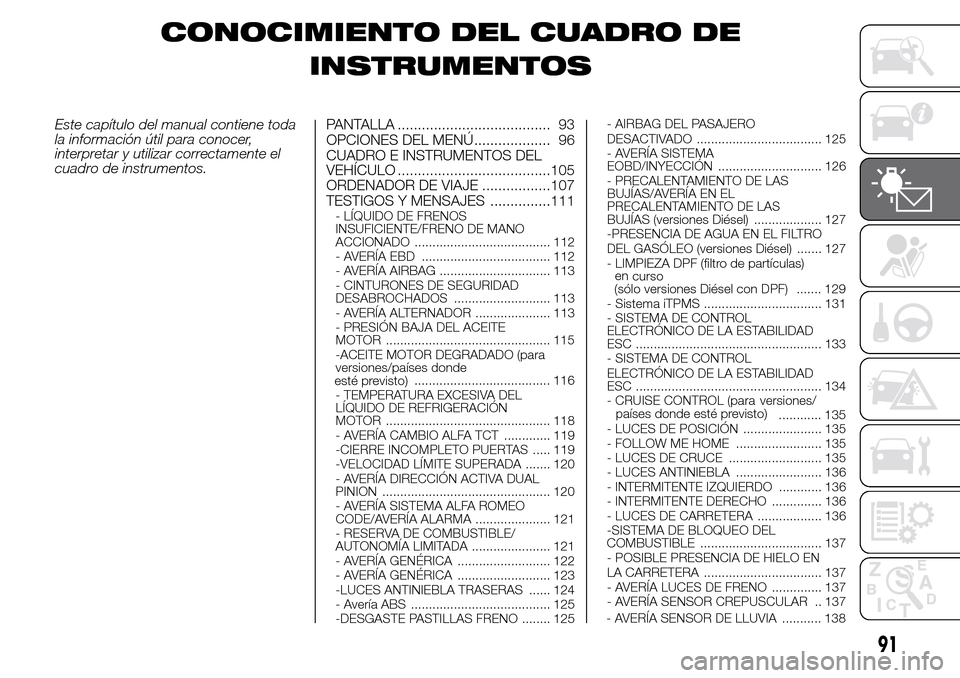

CONOCIMIENTO DEL COCHE

CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS
Este capítulo del manual contiene toda
la información útil para conocer,
interpretar y utilizar correctamente el
cuadro de instrumentos.PANTALLA ...................................... 93
OPCIONES DEL MENÚ................... 96
CUADRO E INSTRUMENTOS DEL
VEHÍCULO ......................................105
ORDENADOR DE VIAJE .................107
TESTIGOS Y MENSAJES ...............111
- LÍQUIDO DE FRENOS
INSUFICIENTE/FRENO DE MANO
ACCIONADO ...................................... 112
- AVERÍA EBD .................................... 112
- AVERÍA AIRBAG ............................... 113
- CINTURONES DE SEGURIDAD
DESABROCHADOS ........................... 113
- AVERÍA ALTERNADOR ..................... 113
- PRESIÓN BAJA DEL ACEITE
MOTOR .............................................. 115
-ACEITE MOTOR DEGRADADO (para
versiones/países donde
...................................... 116
- TEMPERATURA EXCESIVA DEL
LÍQUIDO DE REFRIGERACIÓN
MOTOR .............................................. 118
- AVERÍA CAMBIO ALFA TCT ............. 119
-CIERRE INCOMPLETO PUERTAS ..... 119
-VELOCIDAD LÍMITE SUPERADA ....... 120
- AVERÍA DIRECCIÓN ACTIVA DUAL
PINION ............................................... 120
- AVERÍA SISTEMA ALFA ROMEO
CODE/AVERÍA ALARMA ..................... 121
- RESERVA DE COMBUSTIBLE/
AUTONOMÍA LIMITADA ...................... 121
- AVERÍA GENÉRICA .......................... 122
- AVERÍA GENÉRICA .......................... 123
-LUCES ANTINIEBLA TRASERAS ...... 124
- Avería ABS ....................................... 125
-DESGASTE PASTILLAS FRENO ........ 125- AIRBAG DEL PASAJERO
DESACTIVADO ................................... 125
- AVERÍA SISTEMA
EOBD/INYECCIÓN ............................. 126
- PRECALENTAMIENTO DE LAS
BUJÍAS/AVERÍA EN EL
PRECALENTAMIENTO DE LAS
BUJÍAS (versiones Diésel) ................... 127
-PRESENCIA DE AGUA EN EL FILTRO
DEL GASÓLEO (versiones Diésel) ....... 127
- LIMPIEZA DPF (filtro de partículas)
curso
....... 129
- Sistema iTPMS ................................. 131
- SISTEMA DE CONTROL
ELECTRÓNICO DE LA ESTABILIDAD
ESC .................................................... 133
- SISTEMA DE CONTROL
ELECTRÓNICO DE LA ESTABILIDAD
ESC .................................................... 134
- CRUISE CONTROL (para
países donde esté previsto)
............ 135
- LUCES DE POSICIÓN ...................... 135
- FOLLOW ME HOME ........................ 135
- LUCES DE CRUCE .......................... 135
- LUCES ANTINIEBLA ........................ 136
- INTERMITENTE IZQUIERDO ............ 136
- INTERMITENTE DERECHO .............. 136
- LUCES DE CARRETERA .................. 136
-SISTEMA DE BLOQUEO DEL
COMBUSTIBLE .................................. 137
- POSIBLE PRESENCIA DE HIELO EN
LA CARRETERA ................................. 137
- AVERÍA LUCES DE FRENO .............. 137
- AVERÍA SENSOR CREPUSCULAR .. 137
91
esté previsto)(sólo versiones Diésel con DPF)en
versiones/
- AVERÍA SENSOR DE LLUVIA ........... 138

A continuación, la iluminación de la
pantalla se atenúa poco a poco hasta
su apagado completo.
BOTONES DE MANDO
fig. 100: para moverse por la
pantalla y por las opciones hacia arriba
o para incrementar el valor visualizado.
SET/
: pulsar brevemente para
acceder al menú y/o pasar a la pantalla
siguiente, o para confirmar la selección
deseada. Presión larga para volver a
la página estándar.
: para moverse por la pantalla y
por las opciones hacia abajo o para
reducir el valor visualizado.
ADVERTENCIA Los botones
y
activan funciones diferentes
en función de las siguientes
situaciones:❒dentro del menú permiten moverse
hacia arriba o hacia abajo;
❒durante las operaciones de
configuración permiten incrementar o
disminuir.
MENÚ DE
CONFIGURACIÓN
El menú consta de una serie de
opciones que pueden seleccionarse
con los botones
y,y
permiten acceder a las diferentes
operaciones de selección y
configuración (Setup) indicadas a
continuación.
Para algunas opciones se ha previsto
un submenú. El menú puede activarse
pulsando brevemente el botón SET/
.
El menú se compone de las siguientes
opciones:
❒MENÚ
❒ILUMINACIÓN
❒BIP DE VELOCIDAD
❒SENSOR DE FAROS (para
versiones/países donde esté previsto)
❒SENSOR DE LLUVIA (para
versiones/países donde esté previsto)
❒ACTIVACIÓN/DATOS TRIP B
❒AJUSTE HORA❒AJUSTE FECHA
❒PRIMERA PÁGINA (para versiones/
países donde esté previsto)
❒AUTOCIERRE
❒UNIDAD DE MEDIDA
❒IDIOMA
❒VOLUMEN DE LOS AVISOS
❒BIP/AVISADOR ACÚSTICO DE LOS
CINTURONES
❒MANTENIMIENTO
❒AIRBAG/BAG DEL PASAJERO
❒LUCES DIURNAS
❒LUCES ADAPTATIVAS (para
versiones/países donde esté previsto)
❒LUCES DE CORTESÍA
❒SALIDA MENÚ
NotaEn los vehículos equipados con
sistema de radionavegación (para
versiones/países, donde esté previsto),
algunas opciones aparecen en la
pantalla del mismo.100A0K0541
95

Cuando se vence el mantenimiento y
durante unos 1.000 km o 600 mi o
30 días, aparece un mensaje de
señalización de mantenimiento vencido.
Airbags del pasajero
(Activación/
desactivación del
airbag del pasajero
frontal y del airbag
lateral de protección de
la pelvis, el tórax y los
hombros - Side bag)
Esta función permite activar/desactivar
el airbag del pasajero.
Realizar las operaciones siguientes:
❒pulsar el botón SET/
y, después
de que la pantalla muestre el
mensaje "Bag pass: Off" (para
desactivar) o bien el mensaje "Bag
pass: On" (para activar) marcar la
opción deseada mediante la presión
de los botones
o, luego
volver a pulsar el botón SET/
;
❒se visualiza el mensaje de petición de
confirmación en la pantalla;
❒pulsando los botones
o
seleccionar "Sí" (para confirmar
la activación/desactivación) o "No"
(para renunciar);❒pulsar brevemente el botón SET/
, se muestra un mensaje de
confirmación de la selección y se
vuelve a la página del menú o pulsar
prolongadamente el botón para
volver a la página estándar sin
guardar.
Luces diurnas (D.R.L.)
Esta función permite activar/desactivar
las luces diurnas.
Para activar o desactivar esta función
realizar las siguientes operaciones:
❒pulsar brevemente el botón SET/
, la pantalla muestra un
submenú;
❒pulsar brevemente el botón SET/
, en la pantalla se muestra
"On" u "Off" en modo intermitente, en
función de la configuración realizada
anteriormente;
❒pulsar el botón
opara
efectuar la selección;
❒pulsar brevemente el botón SET/
para volver a la página del submenú
o pulsarlo prolongadamente para
volver a la página del menú principal
sin guardar;❒volver a pulsar el botón SET/
con una presión larga para volver a la
página estándar o al menú principal,
en función del punto del menú en
el cual se encuentre.
Luces adaptativas AFS
(Adaptive Frontlight
System)
(para versiones/países, donde esté
previsto)
Esta función permite activar/desactivar
las luces adaptativas AFS (Adaptive
Frontlight System).
Para activar o desactivar esta función,
proceder del siguiente modo:
❒pulsar brevemente el botón SET/
, la pantalla muestra un
submenú;
❒pulsar brevemente el botón SET/
, en la pantalla se muestra
"On" u "Off" en modo intermitente, en
función de la configuración realizada
anteriormente;
❒pulsar el botón
opara efectuar
la selección;
❒pulsar brevemente el botón SET/
para volver a la página del submenú
o pulsarlo prolongadamente para
volver a la página del menú principal
sin guardar;
103

Testigos en el
cuadroQué significa Qué hacer
rojoAVERÍA AIRBAG
Al girar la llave a MAR el testigo se enciende, pero
debe apagarse transcurridos unos segundos.
El testigo se enciende con luz fija para indicar una
anomalía en el sistema de airbag.
La pantalla muestra un mensaje específico.
63) 64)
rojoCINTURONES DE SEGURIDAD
DESABROCHADOS
(para versiones/países donde esté previsto)
El testigo se enciende con luz fija cuando el
vehículo está detenido y el cinturón de seguridad
del conductor no está abrochado.
El testigo se enciende con luz intermitente, junto
con un avisador acústico (buzzer) cuando, con el
vehículo en marcha, los cinturones de los
asientos delanteros no están correctamente
abrochados.Para desactivar permanentemente el avisador
acústico (buzzer) del sistema SBR (Seat Belt
Reminder) acudir a la Red de Asistencia Alfa
Romeo. El sistema puede reactivarse a través del
Menú de configuración.
rojoAVERÍA ALTERNADOR
Al girar la llave a MAR el testigo se enciende, pero
debe apagarse en cuanto el motor se ponga en
marcha (con el motor al ralentí se admite un
breve retraso en el apagado).Si el testigo (o el símbolo en la pantalla)
permanece encendido con luz fija o intermitente,
acudir cuanto antes a la Red de Asistencia Alfa
Romeo.
113

ADVERTENCIA
63) Si el testigono se enciende al girar la llave de contacto a MAR o si permanece encendido durante la marcha
(junto con el mensaje que se muestra en la pantalla) es posible que haya una anomalía en los sistemas de sujeción;
en ese caso, los airbags o los pretensores podrían no activarse en caso de accidente o, en un número más limitado
de casos, activarse incorrectamente. Antes de continuar la marcha, acudir a la Red de Asistencia Alfa Romeo para
que comprueben el sistema inmediatamente.
64) La avería del testigo
se indica mediante el parpadeo durante más de los 4 segundos habituales del testigo
(situado en la moldura encima del espejo retrovisor interior). Además, el sistema airbag desactiva
automáticamente el airbag del pasajero. En este caso, el testigo
podría no indicar anomalías en los sistemas de
sujeción. Antes de continuar la marcha, acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema
inmediatamente.
114
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos en el
cuadroQué significa Qué hacer
ámbarAvería ABS
Al girar la llave a MAR el testigo se enciende, pero
debe apagarse transcurridos unos segundos.
El testigo (o el símbolo en la pantalla) se enciende
cuando el sistema no funciona. En este caso, el
sistema de frenos mantiene inalterada su eficacia,
pero sin las prestaciones que ofrece el sistema
ABS.
La pantalla muestra un mensaje específico.Continuar con cuidado y acudir lo antes posible a
la Red de Asistencia Alfa Romeo
ámbarDESGASTE PASTILLAS FRENO
(para versiones/países donde esté previsto)
El testigo (o el símbolo en la pantalla) se enciende
cuando las pastillas de los frenos delanteros y
traseros están desgastadas.
La pantalla muestra un mensaje específico.Sustituir lo antes posible.
ámbarAIRBAG DEL PASAJERO DESACTIVADO
El testigo (situado en la moldura encima del
espejo retrovisor interior) se enciende al
desactivar el airbag frontal del pasajero.
Con el airbag frontal del pasajero activado, al
girar la llave a MAR, el testigo se enciende con
luz fija durante unos segundos y después debe
apagarse.
Si el testigo
se enciende con luz intermitente
significa que hay una anomalía en el testigo
.
68)
125

ADVERTENCIA
68) La avería del testigose indica mediante el encendido del testigo. Además, el sistema airbag desactiva
automáticamente el airbag del pasajero. Antes de continuar la marcha, acudir a la Red de Asistencia Alfa Romeo para
que comprueben el sistema inmediatamente.
ADVERTENCIA
13) Si, al girar la llave de contacto a MAR, el testigono se enciende o si, durante la marcha, se enciende con luz fija
o intermitente (en algunas versiones junto con el mensaje mostrado en la pantalla), acudir lo antes posible a la Red
de Asistencia Alfa Romeo.
ADVERTENCIA
14) La presencia de agua en el circuito de alimentación puede ocasionar daños serios en el sistema de inyección y
causar irregularidades en el funcionamiento del motor. Si el testigo
se enciende en el cuadro de instrumentos
(junto con la visualización de un mensaje en la pantalla) acudir lo antes posible a la Red de Asistencia Alfa Romeo
para la operación de purga. En caso de que volviera a aparecer la misma señal inmediatamente después del
repostado, es posible que haya entrado agua en el depósito: en tal caso, apagar el motor inmediatamente y acudir a
la Red de Asistencia Alfa Romeo.
128
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

SEGURIDAD
Este capítulo es muy importante: en él
se describen los sistemas de seguridad
que forman el equipamiento del
vehículo y se dan las instrucciones
necesarias para utilizarlos
correctamente.CINTURONES DE SEGURIDAD .....142
SISTEMA S.B.R. (SEAT BELT
REMINDER) ....................................143
PRETENSORES ..............................145
SEGURIDAD DE LOS NIÑOS
DURANTE EL TRANSPORTE ..........148
MONTAJE DE UNA SILLITA
"UNIVERSALE" PARA NIÑOS (CON
LOS CINTURONES DE
SEGURIDAD) ..................................149
PREINSTALACIÓN PARA EL
MONTAJE DE UNA SILLITA
"ISOFIX" PARA NIÑOS ....................152
AIRBAGS FRONTALES ...................156
AIRBAGS LATERALES (SIDE BAG -
WINDOW BAG) ...............................160
141
