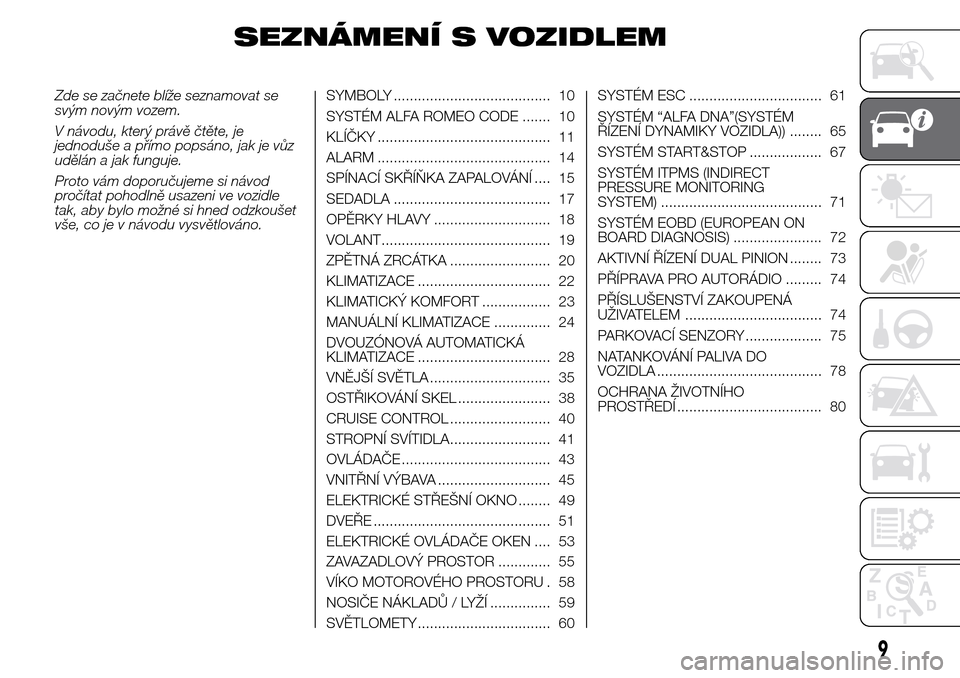

SEZNÁMENÍ S VOZIDLEM
Zde se začnete blíže seznamovat se
svým novým vozem.
V návodu, který právě čtěte, je
jednoduše a přímo popsáno, jak je vůz
udělán a jak funguje.
Proto vám doporučujeme si návod
pročítat pohodlně usazeni ve vozidle
tak, aby bylo možné si hned odzkoušet
vše, co je v návodu vysvětlováno.SYMBOLY ....................................... 10
SYSTÉM ALFA ROMEO CODE ....... 10
KLÍČKY ........................................... 11
ALARM ........................................... 14
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ .... 15
SEDADLA ....................................... 17
OPĚRKY HLAVY ............................. 18
VOLANT.......................................... 19
ZPĚTNÁ ZRCÁTKA ......................... 20
KLIMATIZACE ................................. 22
KLIMATICKÝ KOMFORT ................. 23
MANUÁLNÍ KLIMATIZACE .............. 24
DVOUZÓNOVÁ AUTOMATICKÁ
KLIMATIZACE ................................. 28
VNĚJŠÍ SVĚTLA .............................. 35
OSTŘIKOVÁNÍ SKEL ....................... 38
CRUISE CONTROL ......................... 40
STROPNÍ SVÍTIDLA......................... 41
OVLÁDAČE ..................................... 43
VNITŘNÍ VÝBAVA ............................ 45
ELEKTRICKÉ STŘEŠNÍ OKNO ........ 49
DVEŘE ............................................ 51
ELEKTRICKÉ OVLÁDAČE OKEN .... 53
ZAVAZADLOVÝ PROSTOR ............. 55
VÍKO MOTOROVÉHO PROSTORU . 58
NOSIČE NÁKLADŮ / LYŽÍ ............... 59
SVĚTLOMETY ................................. 60SYSTÉM ESC ................................. 61
SYSTÉM “ALFA DNA”(SYSTÉM
ŘÍZENÍ DYNAMIKY VOZIDLA)) ........ 65
SYSTÉM START&STOP .................. 67
SYSTÉM ITPMS (INDIRECT
PRESSURE MONITORING
SYSTEM) ........................................ 71
SYSTÉM EOBD (EUROPEAN ON
BOARD DIAGNOSIS) ...................... 72
AKTIVNÍ ŘÍZENÍ DUAL PINION ........ 73
PŘÍPRAVA PRO AUTORÁDIO ......... 74
PŘÍSLUŠENSTVÍ ZAKOUPENÁ
UŽIVATELEM .................................. 74
PARKOVACÍ SENZORY ................... 75
NATANKOVÁNÍ PALIVA DO
VOZIDLA ......................................... 78
OCHRANA ŽIVOTNÍHO
PROSTŘEDÍ .................................... 80
9

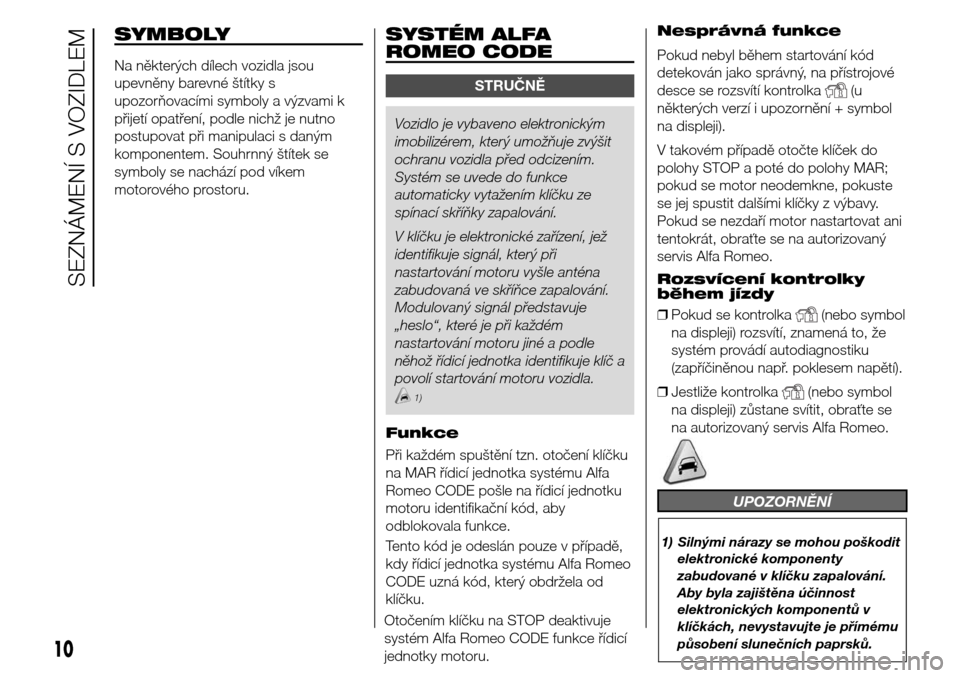

SYMBOLY
Na některých dílech vozidla jsou
upevněny barevné štítky s
upozorňovacími symboly a výzvami k
přijetí opatření, podle nichž je nutno
postupovat při manipulaci s daným
komponentem. Souhrnný štítek se
symboly se nachází pod víkem
motorového prostoru.
SYSTÉM ALFA
ROMEO CODE
STRUČNĚ
Vozidlo je vybaveno elektronickým
imobilizérem, který umožňuje zvýšit
ochranu vozidla před odcizením.
Systém se uvede do funkce
automaticky vytažením klíčku ze
spínací skříňky zapalování.
V klíčku je elektronické zařízení, jež
identifikuje signál, který při
nastartování motoru vyšle anténa
zabudovaná ve skříňce zapalování.
Modulovaný signál představuje
„heslo“, které je při každém
nastartování motoru jiné a podle
něhož řídicí jednotka identifikuje klíč a
povolí startování motoru vozidla.
1)
Funkce
Při každém spuštění tzn. otočení klíčku
na MAR řídicí jednotka systému Alfa
Romeo CODE pošle na řídicí jednotku
motoru identifikační kód, aby
odblokovala funkce.
Tento kód je odeslán pouze v případě,
kdy řídicí jednotka systému Alfa Romeo
CODE uzná kód, který obdržela od
klíčku.
Otočením klíčku na STOP deaktivuje
systém Alfa Romeo CODE funkce řídicí
jednotky motoru.Nesprávná funkce
Pokud nebyl během startování kód
detekován jako správný, na přístrojové
desce se rozsvítí kontrolka
(u
některých verzí i upozornění + symbol
na displeji).
V takovém případě otočte klíček do
polohy STOP a poté do polohy MAR;
pokud se motor neodemkne, pokuste
se jej spustit dalšími klíčky z výbavy.
Pokud se nezdaří motor nastartovat ani
tentokrát, obraťte se na autorizovaný
servis Alfa Romeo.
Rozsvícení kontrolky
během jízdy
❒Pokud se kontrolka
(nebo symbol
na displeji) rozsvítí, znamená to, že
systém provádí autodiagnostiku
(zapříčiněnou např. poklesem napětí).
❒Jestliže kontrolka
(nebo symbol
na displeji) zůstane svítit, obraťte se
na autorizovaný servis Alfa Romeo.
10
SEZNÁMENÍ S VOZIDLEM
UPOZORNĚNÍ
1) Silnými nárazy se mohou poškodit
elektronické komponenty
zabudované v klíčku zapalování.
Aby byla zajištěna účinnost
elektronických komponentů v
klíčkách, nevystavujte je přímému
působení slunečních paprsků.

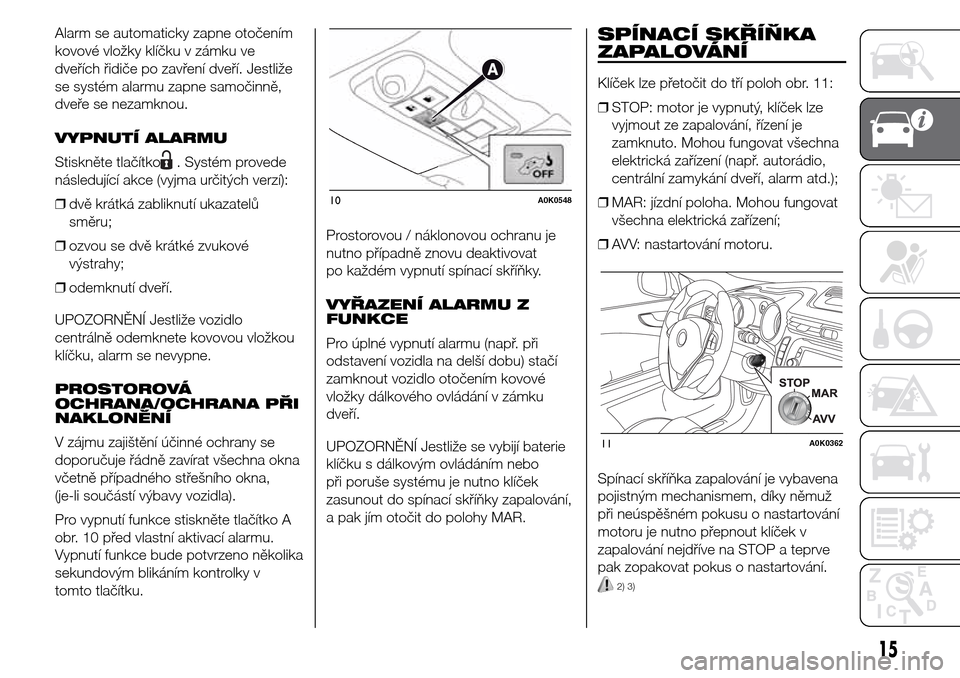

Alarm se automaticky zapne otočením
kovové vložky klíčku v zámku ve
dveřích řidiče po zavření dveří. Jestliže
se systém alarmu zapne samočinně,
dveře se nezamknou.
VYPNUTÍ ALARMU
Stiskněte tlačítko
. Systém provede
následující akce (vyjma určitých verzí):
❒dvě krátká zabliknutí ukazatelů
směru;
❒ozvou se dvě krátké zvukové
výstrahy;
❒odemknutí dveří.
UPOZORNĚNÍ Jestliže vozidlo
centrálně odemknete kovovou vložkou
klíčku, alarm se nevypne.
PROSTOROVÁ
OCHRANA/OCHRANA PŘI
NAKLONĚNÍ
V zájmu zajištění účinné ochrany se
doporučuje řádně zavírat všechna okna
včetně případného střešního okna,
(je-li součástí výbavy vozidla).
Pro vypnutí funkce stiskněte tlačítko A
obr. 10 před vlastní aktivací alarmu.
Vypnutí funkce bude potvrzeno několika
sekundovým blikáním kontrolky v
tomto tlačítku.Prostorovou / náklonovou ochranu je
nutno případně znovu deaktivovat
po každém vypnutí spínací skříňky.
VYŘAZENÍ ALARMU Z
FUNKCE
Pro úplné vypnutí alarmu (např. při
odstavení vozidla na delší dobu) stačí
zamknout vozidlo otočením kovové
vložky dálkového ovládání v zámku
dveří.
UPOZORNĚNÍ Jestliže se vybijí baterie
klíčku s dálkovým ovládáním nebo
při poruše systému je nutno klíček
zasunout do spínací skříňky zapalování,
a pak jím otočit do polohy MAR.
SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
Klíček lze přetočit do tří poloh obr. 11:
❒STOP: motor je vypnutý, klíček lze
vyjmout ze zapalování, řízení je
zamknuto. Mohou fungovat všechna
elektrická zařízení (např. autorádio,
centrální zamykání dveří, alarm atd.);
❒MAR: jízdní poloha. Mohou fungovat
všechna elektrická zařízení;
❒AVV: nastartování motoru.
Spínací skříňka zapalování je vybavena
pojistným mechanismem, díky němuž
při neúspěšném pokusu o nastartování
motoru je nutno přepnout klíček v
zapalování nejdříve na STOP a teprve
pak zopakovat pokus o nastartování.
2) 3)
10A0K0548
11A0K0362
15

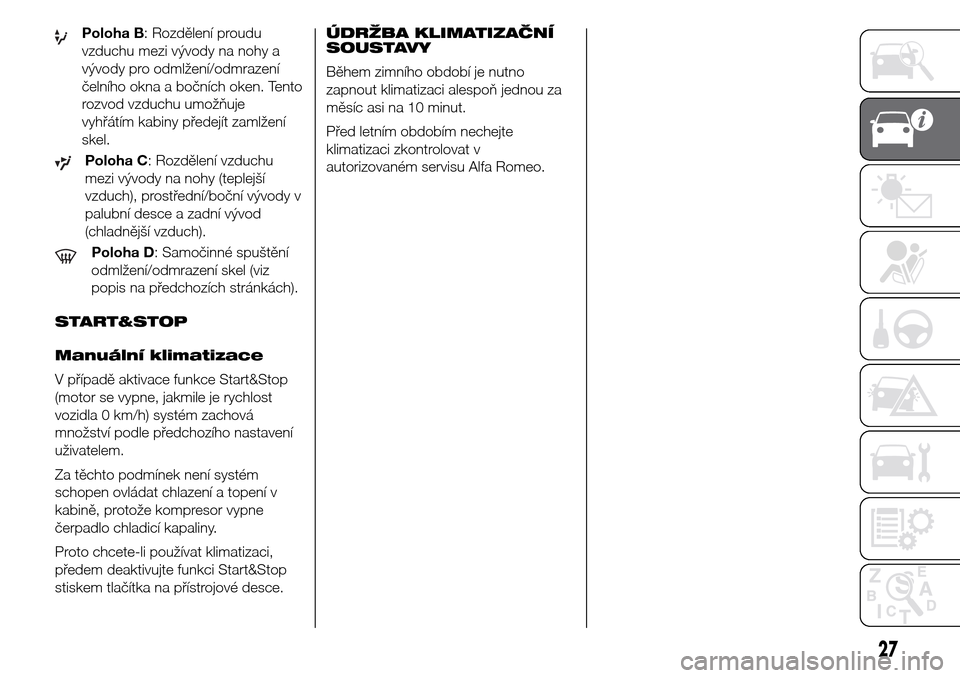

Poloha B: Rozdělení proudu
vzduchu mezi vývody na nohy a
vývody pro odmlžení/odmrazení
čelního okna a bočních oken. Tento
rozvod vzduchu umožňuje
vyhřátím kabiny předejít zamlžení
skel.
Poloha C: Rozdělení vzduchu
mezi vývody na nohy (teplejší
vzduch), prostřední/boční vývody v
palubní desce a zadní vývod
(chladnější vzduch).
Poloha D: Samočinné spuštění
odmlžení/odmrazení skel (viz
popis na předchozích stránkách).
START&STOP
Manuální klimatizace
V případě aktivace funkce Start&Stop
(motor se vypne, jakmile je rychlost
vozidla 0 km/h) systém zachová
množství podle předchozího nastavení
uživatelem.
Za těchto podmínek není systém
schopen ovládat chlazení a topení v
kabině, protože kompresor vypne
čerpadlo chladicí kapaliny.
Proto chcete-li používat klimatizaci,
předem deaktivujte funkci Start&Stop
stiskem tlačítka na přístrojové desce.ÚDRŽBA KLIMATIZAČNÍ
SOUSTAVY
Během zimního období je nutno
zapnout klimatizaci alespoň jednou za
měsíc asi na 10 minut.
Před letním obdobím nechejte
klimatizaci zkontrolovat v
autorizovaném servisu Alfa Romeo.
27

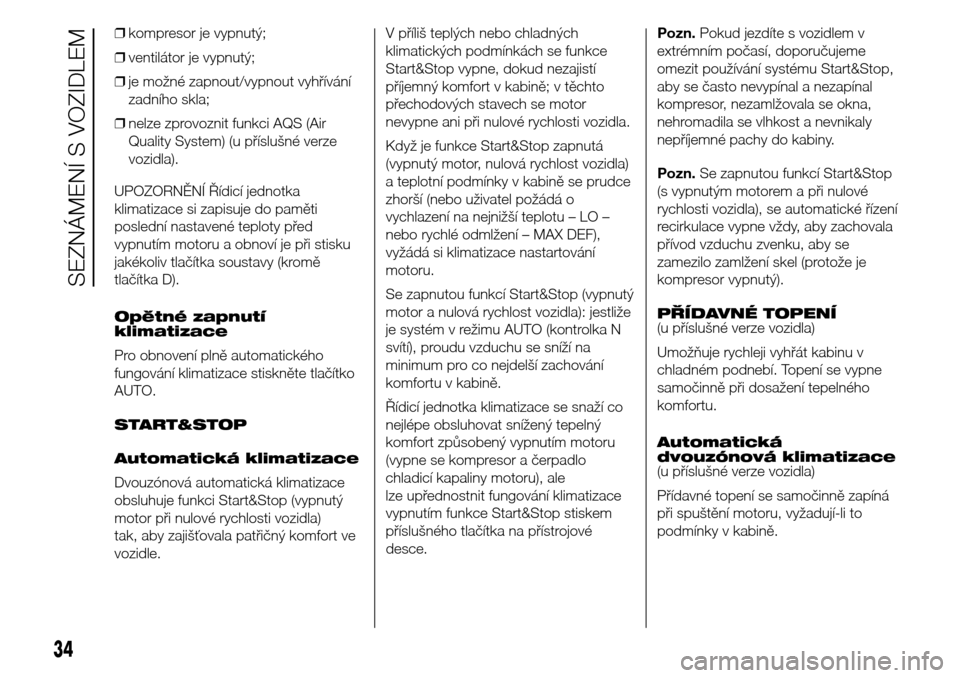

❒kompresor je vypnutý;
❒ventilátor je vypnutý;
❒je možné zapnout/vypnout vyhřívání
zadního skla;
❒nelze zprovoznit funkci AQS (Air
Quality System) (u příslušné verze
vozidla).
UPOZORNĚNÍ Řídicí jednotka
klimatizace si zapisuje do paměti
poslední nastavené teploty před
vypnutím motoru a obnoví je při stisku
jakékoliv tlačítka soustavy (kromě
tlačítka D).
Opětné zapnutí
klimatizace
Pro obnovení plně automatického
fungování klimatizace stiskněte tlačítko
AUTO.
START&STOP
Automatická klimatizace
Dvouzónová automatická klimatizace
obsluhuje funkci Start&Stop (vypnutý
motor při nulové rychlosti vozidla)
tak, aby zajišťovala patřičný komfort ve
vozidle.V příliš teplých nebo chladných
klimatických podmínkách se funkce
Start&Stop vypne, dokud nezajistí
příjemný komfort v kabině; v těchto
přechodových stavech se motor
nevypne ani při nulové rychlosti vozidla.
Když je funkce Start&Stop zapnutá
(vypnutý motor, nulová rychlost vozidla)
a teplotní podmínky v kabině se prudce
zhorší (nebo uživatel požádá o
vychlazení na nejnižší teplotu – LO –
nebo rychlé odmlžení – MAX DEF),
vyžádá si klimatizace nastartování
motoru.
Se zapnutou funkcí Start&Stop (vypnutý
motor a nulová rychlost vozidla): jestliže
je systém v režimu AUTO (kontrolka N
svítí), proudu vzduchu se sníží na
minimum pro co nejdelší zachování
komfortu v kabině.
Řídicí jednotka klimatizace se snaží co
nejlépe obsluhovat snížený tepelný
komfort způsobený vypnutím motoru
(vypne se kompresor a čerpadlo
chladicí kapaliny motoru), ale
lze upřednostnit fungování klimatizace
vypnutím funkce Start&Stop stiskem
příslušného tlačítka na přístrojové
desce.Pozn.Pokud jezdíte s vozidlem v
extrémním počasí, doporučujeme
omezit používání systému Start&Stop,
aby se často nevypínal a nezapínal
kompresor, nezamlžovala se okna,
nehromadila se vlhkost a nevnikaly
nepříjemné pachy do kabiny.
Pozn.Se zapnutou funkcí Start&Stop
(s vypnutým motorem a při nulové
rychlosti vozidla), se automatické řízení
recirkulace vypne vždy, aby zachovala
přívod vzduchu zvenku, aby se
zamezilo zamlžení skel (protože je
kompresor vypnutý).
PŘÍDAVNÉ TOPENÍ
(u příslušné verze vozidla)
Umožňuje rychleji vyhřát kabinu v
chladném podnebí. Topení se vypne
samočinně při dosažení tepelného
komfortu.
Automatická
dvouzónová klimatizace
(u příslušné verze vozidla)
Přídavné topení se samočinně zapíná
při spuštění motoru, vyžadují-li to
podmínky v kabině.
34
SEZNÁMENÍ S VOZIDLEM

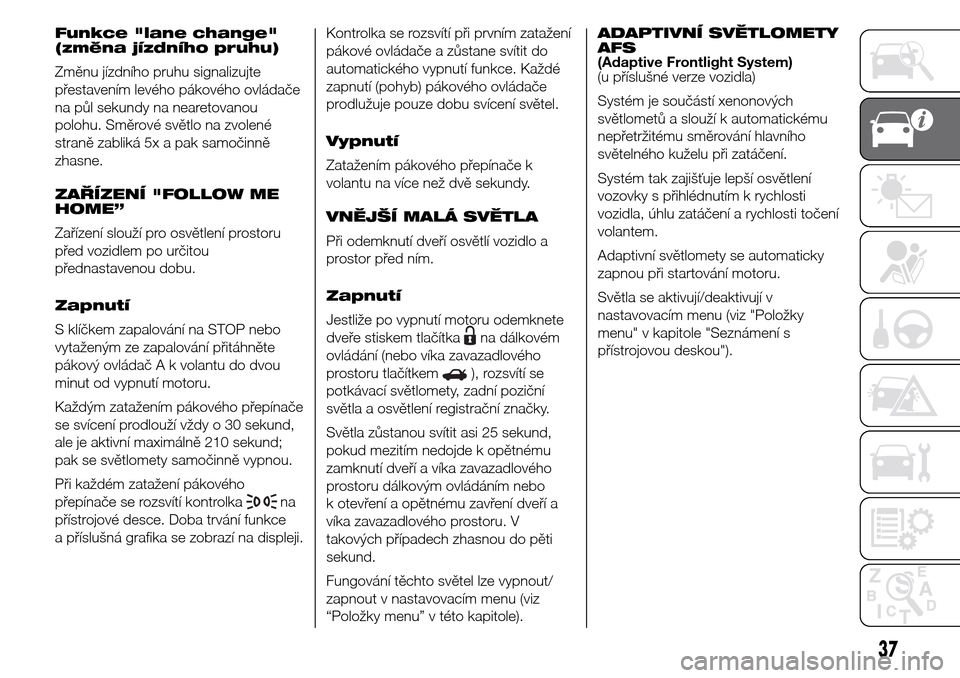

Funkce "lane change"
(změna jízdního pruhu)
Změnu jízdního pruhu signalizujte
přestavením levého pákového ovládače
na půl sekundy na nearetovanou
polohu. Směrové světlo na zvolené
straně zabliká 5x a pak samočinně
zhasne.
ZAŘÍZENÍ "FOLLOW ME
HOME”
Zařízení slouží pro osvětlení prostoru
před vozidlem po určitou
přednastavenou dobu.
Zapnutí
S klíčkem zapalování na STOP nebo
vytaženým ze zapalování přitáhněte
pákový ovládač A k volantu do dvou
minut od vypnutí motoru.
Každým zatažením pákového přepínače
se svícení prodlouží vždy o 30 sekund,
ale je aktivní maximálně 210 sekund;
pak se světlomety samočinně vypnou.
Při každém zatažení pákového
přepínače se rozsvítí kontrolka
na
přístrojové desce. Doba trvání funkce
a příslušná grafika se zobrazí na displeji.Kontrolka se rozsvítí při prvním zatažení
pákové ovládače a zůstane svítit do
automatického vypnutí funkce. Každé
zapnutí (pohyb) pákového ovládače
prodlužuje pouze dobu svícení světel.
Vypnutí
Zatažením pákového přepínače k
volantu na více než dvě sekundy.
VNĚJŠÍ MALÁ SVĚTLA
Při odemknutí dveří osvětlí vozidlo a
prostor před ním.
Zapnutí
Jestliže po vypnutí motoru odemknete
dveře stiskem tlačítka
na dálkovém
ovládání (nebo víka zavazadlového
prostoru tlačítkem
), rozsvítí se
potkávací světlomety, zadní poziční
světla a osvětlení registrační značky.
Světla zůstanou svítit asi 25 sekund,
pokud mezitím nedojde k opětnému
zamknutí dveří a víka zavazadlového
prostoru dálkovým ovládáním nebo
k otevření a opětnému zavření dveří a
víka zavazadlového prostoru. V
takových případech zhasnou do pěti
sekund.
Fungování těchto světel lze vypnout/
zapnout v nastavovacím menu (viz
“Položky menu” v této kapitole).ADAPTIVNÍ SVĚTLOMETY
AFS
(Adaptive Frontlight System)
(u příslušné verze vozidla)
Systém je součástí xenonových
světlometů a slouží k automatickému
nepřetržitému směrování hlavního
světelného kuželu při zatáčení.
Systém tak zajišťuje lepší osvětlení
vozovky s přihlédnutím k rychlosti
vozidla, úhlu zatáčení a rychlosti točení
volantem.
Adaptivní světlomety se automaticky
zapnou při startování motoru.
Světla se aktivují/deaktivují v
nastavovacím menu (viz "Položky
menu" v kapitole "Seznámení s
přístrojovou deskou").
37

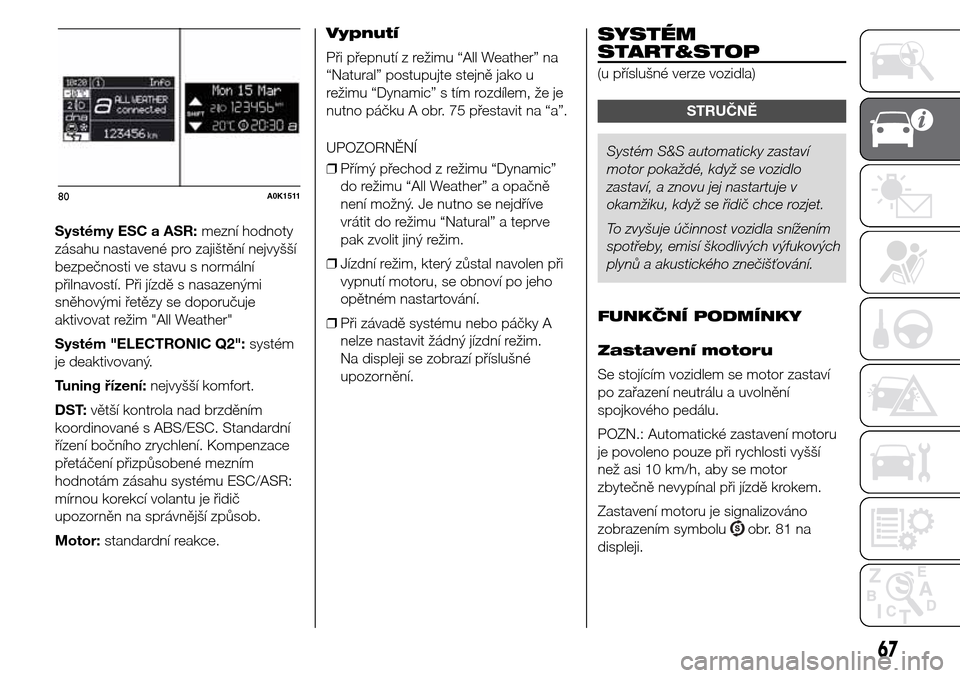

Systémy ESC a ASR:mezní hodnoty
zásahu nastavené pro zajištění nejvyšší
bezpečnosti ve stavu s normální
přilnavostí. Při jízdě s nasazenými
sněhovými řetězy se doporučuje
aktivovat režim "All Weather"
Systém "ELECTRONIC Q2":systém
je deaktivovaný.
Tuning řízení:nejvyšší komfort.
DST:větší kontrola nad brzděním
koordinované s ABS/ESC. Standardní
řízení bočního zrychlení. Kompenzace
přetáčení přizpůsobené mezním
hodnotám zásahu systému ESC/ASR:
mírnou korekcí volantu je řidič
upozorněn na správnější způsob.
Motor:standardní reakce.Vypnutí
Při přepnutí z režimu “All Weather” na
“Natural” postupujte stejně jako u
režimu “Dynamic” s tím rozdílem, že je
nutno páčku A obr. 75 přestavit na “a”.
UPOZORNĚNÍ
❒Přímý přechod z režimu “Dynamic”
do režimu “All Weather” a opačně
není možný. Je nutno se nejdříve
vrátit do režimu “Natural” a teprve
pak zvolit jiný režim.
❒Jízdní režim, který zůstal navolen při
vypnutí motoru, se obnoví po jeho
opětném nastartování.
❒Při závadě systému nebo páčky A
nelze nastavit žádný jízdní režim.
Na displeji se zobrazí příslušné
upozornění.
SYSTÉM
START&STOP
(u příslušné verze vozidla)
STRUČNĚ
Systém S&S automaticky zastaví
motor pokaždé, když se vozidlo
zastaví, a znovu jej nastartuje v
okamžiku, když se řidič chce rozjet.
To zvyšuje účinnost vozidla snížením
spotřeby, emisí škodlivých výfukových
plynů a akustického znečišťování.
FUNKČNÍ PODMÍNKY
Zastavení motoru
Se stojícím vozidlem se motor zastaví
po zařazení neutrálu a uvolnění
spojkového pedálu.
POZN.: Automatické zastavení motoru
je povoleno pouze při rychlosti vyšší
než asi 10 km/h, aby se motor
zbytečně nevypínal při jízdě krokem.
Zastavení motoru je signalizováno
zobrazením symbolu
obr.81na
displeji.
80A0K1511
67

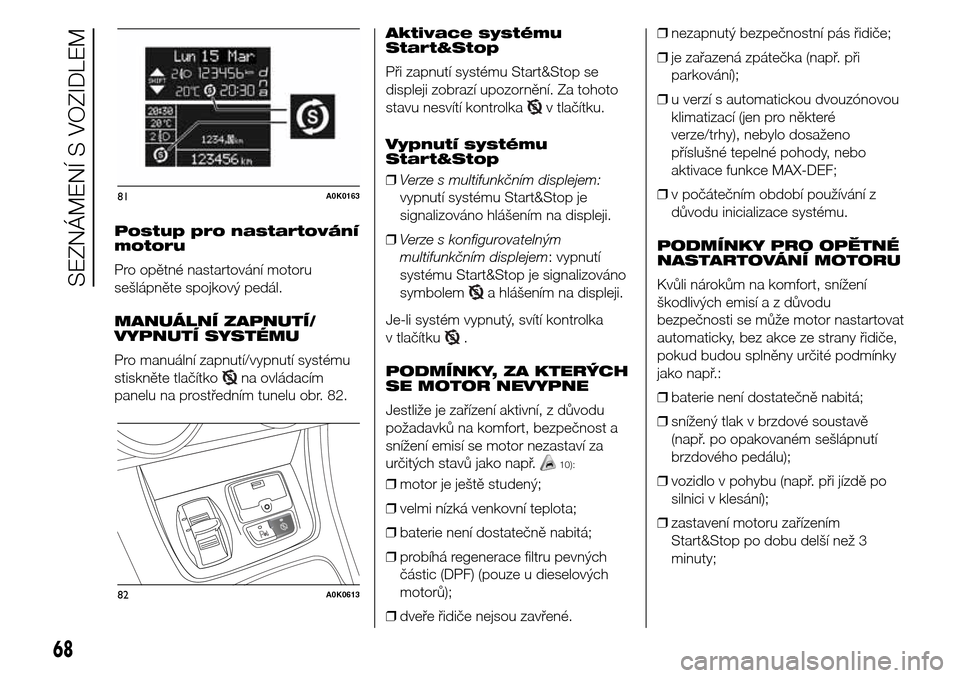

Postup pro nastartování
motoru
Pro opětné nastartování motoru
sešlápněte spojkový pedál.
MANUÁLNÍ ZAPNUTÍ/
VYPNUTÍ SYSTÉMU
Pro manuální zapnutí/vypnutí systému
stiskněte tlačítko
na ovládacím
panelu na prostředním tunelu obr. 82.Aktivace systému
Start&Stop
Při zapnutí systému Start&Stop se
displeji zobrazí upozornění. Za tohoto
stavu nesvítí kontrolka
v tlačítku.
Vypnutí systému
Start&Stop
❒Verze s multifunkčním displejem:
vypnutí systému Start&Stop je
signalizováno hlášením na displeji.
❒Verze s konfigurovatelným
multifunkčním displejem: vypnutí
systému Start&Stop je signalizováno
symbolem
a hlášením na displeji.
Je-li systém vypnutý, svítí kontrolka
v tlačítku
.
PODMÍNKY, ZA KTERÝCH
SE MOTOR NEVYPNE
Jestliže je zařízení aktivní, z důvodu
požadavků na komfort, bezpečnost a
snížení emisí se motor nezastaví za
určitých stavů jako např.
10):
❒motor je ještě studený;
❒velmi nízká venkovní teplota;
❒baterie není dostatečně nabitá;
❒probíhá regenerace filtru pevných
částic (DPF) (pouze u dieselových
motorů);
❒dveře řidiče nejsou zavřené.❒nezapnutý bezpečnostní pás řidiče;
❒je zařazená zpátečka (např. při
parkování);
❒u verzí s automatickou dvouzónovou
klimatizací (jen pro některé
verze/trhy), nebylo dosaženo
příslušné tepelné pohody, nebo
aktivace funkce MAX-DEF;
❒v počátečním období používání z
důvodu inicializace systému.
PODMÍNKY PRO OPĚTNÉ
NASTARTOVÁNÍ MOTORU
Kvůli nárokům na komfort, snížení
škodlivých emisí a z důvodu
bezpečnosti se může motor nastartovat
automaticky, bez akce ze strany řidiče,
pokud budou splněny určité podmínky
jako např.:
❒baterie není dostatečně nabitá;
❒snížený tlak v brzdové soustavě
(např. po opakovaném sešlápnutí
brzdového pedálu);
❒vozidlo v pohybu (např. při jízdě po
silnici v klesání);
❒zastavení motoru zařízením
Start&Stop po dobu delší než 3
minuty;
81A0K0163
82A0K0613
68
SEZNÁMENÍ S VOZIDLEM

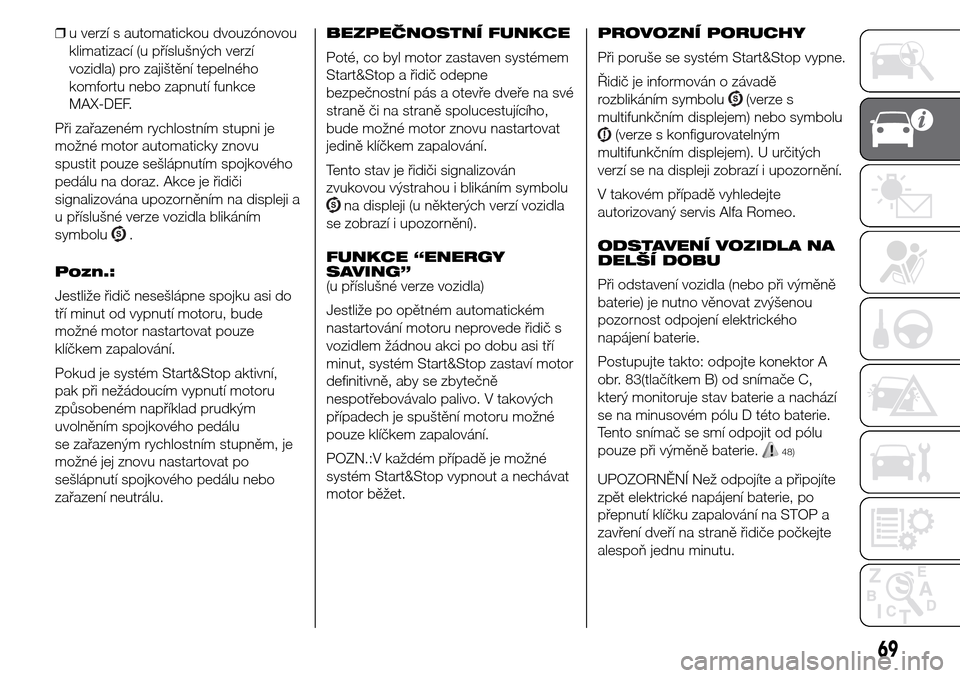

❒u verzí s automatickou dvouzónovou
klimatizací (u příslušných verzí
vozidla) pro zajištění tepelného
komfortu nebo zapnutí funkce
MAX-DEF.
Při zařazeném rychlostním stupni je
možné motor automaticky znovu
spustit pouze sešlápnutím spojkového
pedálu na doraz. Akce je řidiči
signalizována upozorněním na displeji a
u příslušné verze vozidla blikáním
symbolu
.
Pozn.:
Jestliže řidič nesešlápne spojku asi do
tří minut od vypnutí motoru, bude
možné motor nastartovat pouze
klíčkem zapalování.
Pokud je systém Start&Stop aktivní,
pak při nežádoucím vypnutí motoru
způsobeném například prudkým
uvolněním spojkového pedálu
se zařazeným rychlostním stupněm, je
možné jej znovu nastartovat po
sešlápnutí spojkového pedálu nebo
zařazení neutrálu.BEZPEČNOSTNÍ FUNKCE
Poté, co byl motor zastaven systémem
Start&Stop a řidič odepne
bezpečnostní pás a otevře dveře na své
straně či na straně spolucestujícího,
bude možné motor znovu nastartovat
jedině klíčkem zapalování.
Tento stav je řidiči signalizován
zvukovou výstrahou i blikáním symbolu
na displeji (u některých verzí vozidla
se zobrazí i upozornění).
FUNKCE “ENERGY
SAVING”
(u příslušné verze vozidla)
Jestliže po opětném automatickém
nastartování motoru neprovede řidič s
vozidlem žádnou akci po dobu asi tří
minut, systém Start&Stop zastaví motor
definitivně, aby se zbytečně
nespotřebovávalo palivo. V takových
případech je spuštění motoru možné
pouze klíčkem zapalování.
POZN.:V každém případě je možné
systém Start&Stop vypnout a nechávat
motor běžet.PROVOZNÍ PORUCHY
Při poruše se systém Start&Stop vypne.
Řidič je informován o závadě
rozblikáním symbolu
(verze s
multifunkčním displejem) nebo symbolu
(verze s konfigurovatelným
multifunkčním displejem). U určitých
verzí se na displeji zobrazí i upozornění.
V takovém případě vyhledejte
autorizovaný servis Alfa Romeo.
ODSTAVENÍ VOZIDLA NA
DELŠÍ DOBU
Při odstavení vozidla (nebo při výměně
baterie) je nutno věnovat zvýšenou
pozornost odpojení elektrického
napájení baterie.
Postupujte takto: odpojte konektor A
obr. 83(tlačítkem B) od snímače C,
který monitoruje stav baterie a nachází
se na minusovém pólu D této baterie.
Tento snímač se smí odpojit od pólu
pouze při výměně baterie.
48)
UPOZORNĚNÍ Než odpojíte a připojíte
zpět elektrické napájení baterie, po
přepnutí klíčku zapalování na STOP a
zavření dveří na straně řidiče počkejte
alespoň jednu minutu.
69

NOUZOVÉ
NASTARTOVÁNÍ MOTORU
Při nouzovém startování s pomocnou
baterii nikdy nepřipojujte minusový
kabel (–) pomocné baterie k
minusovému pólu A obr. 84 baterie
vozidla, nýbrž jedině k ukostřovacímu
bodu motoru/převodovky.
49)
UPOZORNĚNÍ
10) Jestliže chce upřednostňovat
klimatický komfort, je možné
deaktivovat systém Start&Stop,
aby mohla klimatizace fungovat
nepřetržitě.
POZOR
48) Baterii si nechejte vyměnit u
autorizovaného servisu Alfa
Romeo. Baterii vyměňte za baterii
stejného typu (HEAVY DUTY) a
se stejnými charakteristikami.49) Před otevřením víka motorového
prostoru se ujistěte, že je vypnuté
zapalování s klíčkem v poloze
STOP. Dodržujte pokyny uvedené
na štítku na předním příčníku
(obr. 85). Pokud ve vozidle nesedí
další osoby, doporučujeme
vytáhnout klíček ze zapalování.
Před opuštěním vozidla je nutno
přepnout klíček do polohy STOP /
vytáhnout klíček ze zapalování.
Při tankování paliva se ujistěte,
zda je motor vypnutý (klíček
přetočený na STOP).
83A0K0594
84A0K0755
85A0K0614
70
SEZNÁMENÍ S VOZIDLEM
