CONOSCENZA DEL QUADRO
STRUMENTI
QUADRO E STRUMENTI DI BORDO...................40
DISPLAY....................................41
VOCI MENU..................................43
TRIP COMPUTER..............................44
SPIE E MESSAGGI..............................45

QUADRO E STRUMENTI DI BORDO
DISPLAY MULTIFUNZIONALE RICONFIGURABILE
1. Tachimetro (indicatore di velocità)
2. Display multifunzionale riconfigurabile
3. Contagiri
4. Indicatore livello combustibile con spia della riserva
5. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
Spie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
36A0K0907C
40
CONOSCENZA DEL QUADRO STRUMENTI

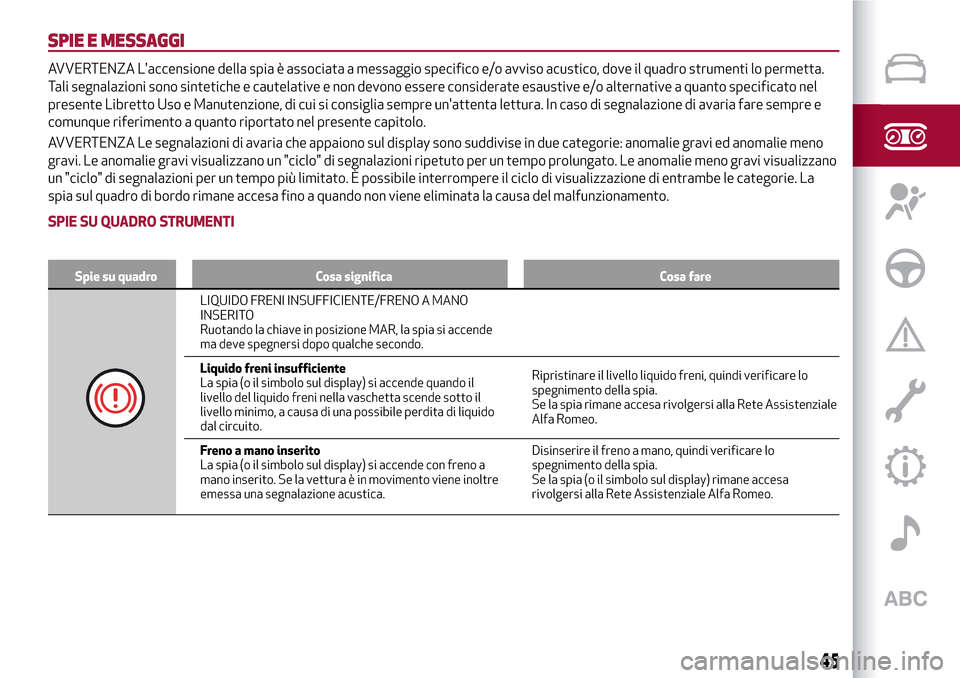

SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo permetta.
Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto specificato nel
presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione di avaria fare sempre e
comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie meno
gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi visualizzano
un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe le categorie. La
spia sul quadro di bordo rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.
SPIE SU QUADRO STRUMENTI
Spie su quadro Cosa significa Cosa fare
LIQUIDO FRENI INSUFFICIENTE/FRENO A MANO
INSERITO
Ruotando la chiave in posizione MAR, la spia si accende
ma deve spegnersi dopo qualche secondo.
Liquido freni insufficiente
La spia (o il simbolo sul display) si accende quando il
livello del liquido freni nella vaschetta scende sotto il
livello minimo, a causa di una possibile perdita di liquido
dal circuito.Ripristinare il livello liquido freni, quindi verificare lo
spegnimento della spia.
Se la spia rimane accesa rivolgersi alla Rete Assistenziale
Alfa Romeo.
Freno a mano inserito
La spia (o il simbolo sul display) si accende con freno a
mano inserito. Se la vettura è in movimento viene inoltre
emessa una segnalazione acustica.Disinserire il freno a mano, quindi verificare lo
spegnimento della spia.
Se la spia (o il simbolo sul display) rimane accesa
rivolgersi alla Rete Assistenziale Alfa Romeo.
45

Spie su quadro Cosa significa Cosa fare

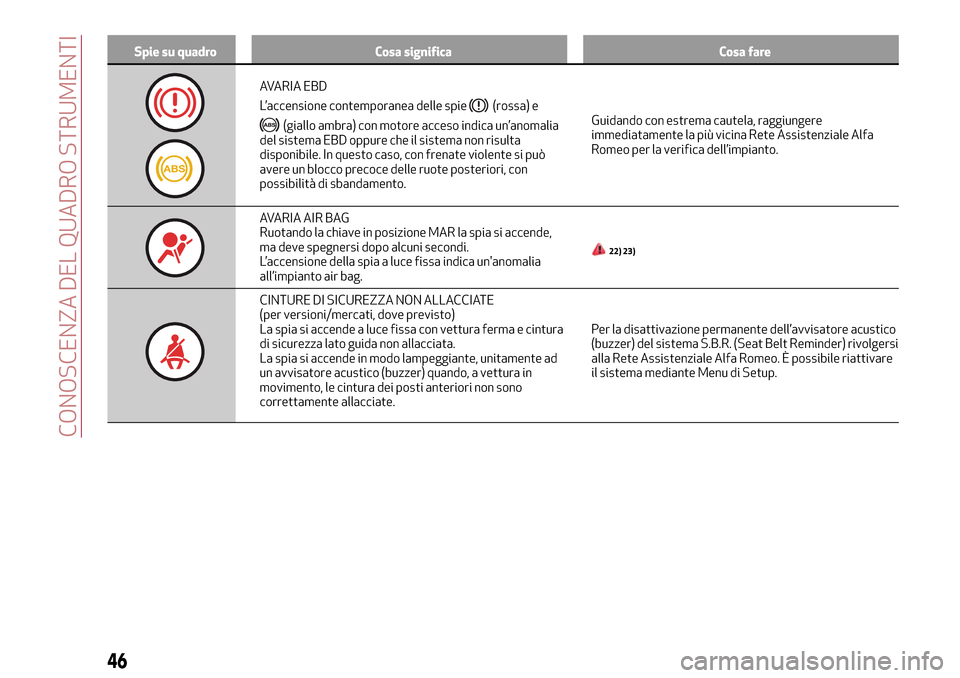

AVARIA EBD
L’accensione contemporanea delle spie
(rossa) e
(giallo ambra) con motore acceso indica un’anomalia
del sistema EBD oppure che il sistema non risulta
disponibile. In questo caso, con frenate violente si può
avere un blocco precoce delle ruote posteriori, con
possibilità di sbandamento.Guidando con estrema cautela, raggiungere
immediatamente la più vicina Rete Assistenziale Alfa
Romeo per la verifica dell’impianto.
AVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi.
L’accensione della spia a luce fissa indica un'anomalia
all’impianto air bag.
22) 23)
CINTURE DI SICUREZZA NON ALLACCIATE
(per versioni/mercati, dove previsto)
La spia si accende a luce fissa con vettura ferma e cintura
di sicurezza lato guida non allacciata.
La spia si accende in modo lampeggiante, unitamente ad
un avvisatore acustico (buzzer) quando, a vettura in
movimento, le cintura dei posti anteriori non sono
correttamente allacciate.Per la disattivazione permanente dell’avvisatore acustico
(buzzer) del sistema S.B.R. (Seat Belt Reminder) rivolgersi
alla Rete Assistenziale Alfa Romeo. È possibile riattivare
il sistema mediante Menu di Setup.
46
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare

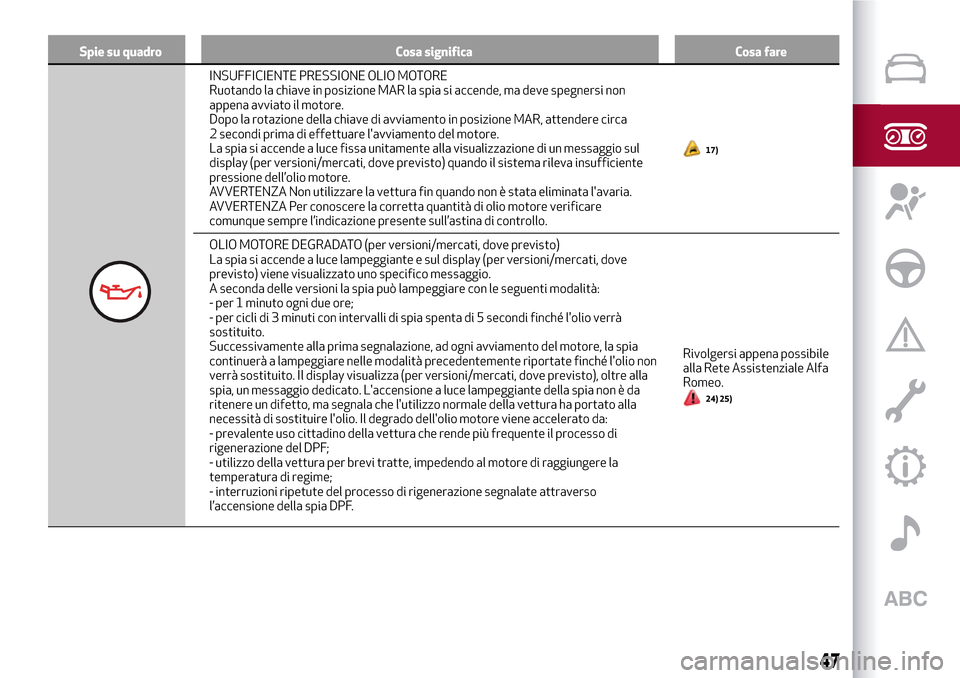

INSUFFICIENTE PRESSIONE OLIO MOTORE
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi non
appena avviato il motore.
Dopo la rotazione della chiave di avviamento in posizione MAR, attendere circa
2 secondi prima di effettuare l'avviamento del motore.
La spia si accende a luce fissa unitamente alla visualizzazione di un messaggio sul
display (per versioni/mercati, dove previsto) quando il sistema rileva insufficiente
pressione dell’olio motore.
AVVERTENZA Non utilizzare la vettura fin quando non è stata eliminata l'avaria.
AVVERTENZA Per conoscere la corretta quantità di olio motore verificare
comunque sempre l’indicazione presente sull’astina di controllo.
17)
OLIO MOTORE DEGRADATO (per versioni/mercati, dove previsto)
La spia si accende a luce lampeggiante e sul display (per versioni/mercati, dove
previsto) viene visualizzato uno specifico messaggio.
A seconda delle versioni la spia può lampeggiare con le seguenti modalità:
- per 1 minuto ogni due ore;
- per cicli di 3 minuti con intervalli di spia spenta di 5 secondi finché l'olio verrà
sostituito.
Successivamente alla prima segnalazione, ad ogni avviamento del motore, la spia
continuerà a lampeggiare nelle modalità precedentemente riportate finché l'olio non
verrà sostituito. Il display visualizza (per versioni/mercati, dove previsto), oltre alla
spia, un messaggio dedicato. L'accensione a luce lampeggiante della spia non è da
ritenere un difetto, ma segnala che l'utilizzo normale della vettura ha portato alla
necessità di sostituire l'olio. Il degrado dell'olio motore viene accelerato da:
- prevalente uso cittadino della vettura che rende più frequente il processo di
rigenerazione del DPF;
- utilizzo della vettura per brevi tratte, impedendo al motore di raggiungere la
temperatura di regime;
- interruzioni ripetute del processo di rigenerazione segnalate attraverso
l’accensione della spia DPF.Rivolgersi appena possibile
alla Rete Assistenziale Alfa
Romeo.
24) 25)
47

Spie su quadro Cosa significa Cosa fare

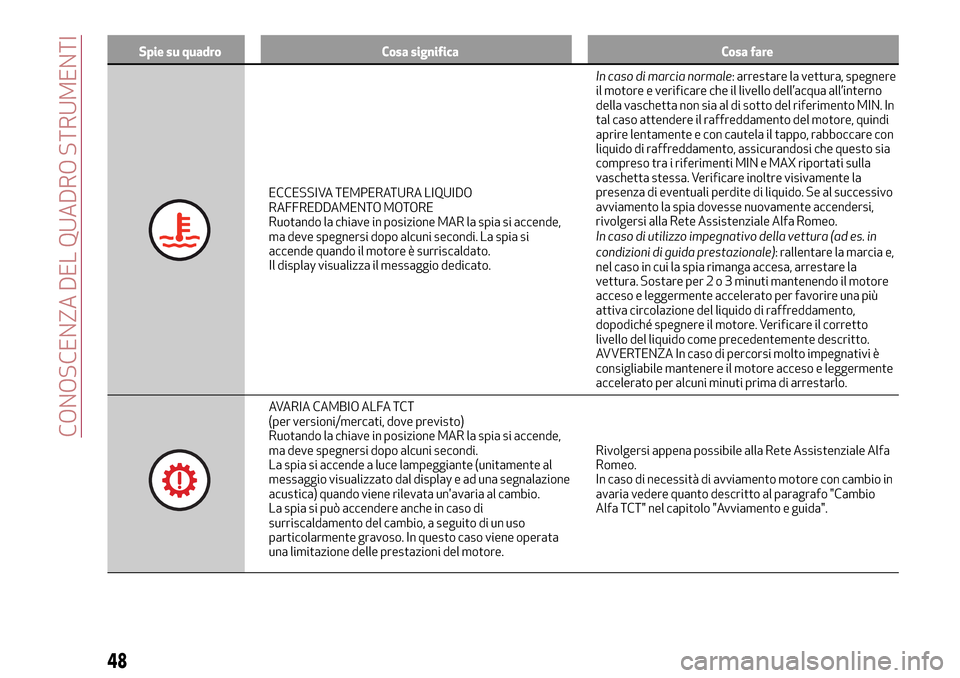

ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi. La spia si
accende quando il motore è surriscaldato.
Il display visualizza il messaggio dedicato.In caso di marcia normale: arrestare la vettura, spegnere
il motore e verificare che il livello dell’acqua all’interno
della vaschetta non sia al di sotto del riferimento MIN. In
tal caso attendere il raffreddamento del motore, quindi
aprire lentamente e con cautela il tappo, rabboccare con
liquido di raffreddamento, assicurandosi che questo sia
compreso tra i riferimenti MIN e MAX riportati sulla
vaschetta stessa. Verificare inoltre visivamente la
presenza di eventuali perdite di liquido. Se al successivo
avviamento la spia dovesse nuovamente accendersi,
rivolgersi alla Rete Assistenziale Alfa Romeo.
In caso di utilizzo impegnativo della vettura (ad es. in
condizioni di guida prestazionale): rallentare la marcia e,
nel caso in cui la spia rimanga accesa, arrestare la
vettura. Sostare per2o3minuti mantenendo il motore
acceso e leggermente accelerato per favorire una più
attiva circolazione del liquido di raffreddamento,
dopodiché spegnere il motore. Verificare il corretto
livello del liquido come precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è
consigliabile mantenere il motore acceso e leggermente
accelerato per alcuni minuti prima di arrestarlo.
AVARIA CAMBIO ALFA TCT
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi.
La spia si accende a luce lampeggiante (unitamente al
messaggio visualizzato dal display e ad una segnalazione
acustica) quando viene rilevata un'avaria al cambio.
La spia si può accendere anche in caso di
surriscaldamento del cambio, a seguito di un uso
particolarmente gravoso. In questo caso viene operata
una limitazione delle prestazioni del motore.Rivolgersi appena possibile alla Rete Assistenziale Alfa
Romeo.
In caso di necessità di avviamento motore con cambio in
avaria vedere quanto descritto al paragrafo "Cambio
Alfa TCT" nel capitolo "Avviamento e guida".
48
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare
VELOCITA' LIMITE SUPERATA
(per versioni/mercati, dove previsto)
La spia si accende quando la vettura supera il valore di
velocità limite impostato da Menu di Setup (ad es.
120 km/h).
Su alcune versioni viene visualizzato un messaggio ed un
simbolo sul display e viene emessa una segnalazione
acustica.
49

Spie su quadro Cosa significa Cosa fare
RISERVA COMBUSTIBILE/LIMITATA AUTONOMIA
La spia si accende quando nel serbatoio sono rimasti
circa8-10litri di combustibile.
In concomitanza di autonomia inferiore a circa 50 km (o
valore equivalente in miglia), su alcune versioni il display
visualizza un messaggio di avvertimento.
25)
LUCI RETRONEBBIA
La spia si accende quando vengono accese le luci
retronebbia.
AVARIA ABS
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi.
La spia si accende quando il sistema è inefficiente. In
questo caso l’impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità offerte dal
sistema ABS.Procedere con prudenza e rivolgersi appena possibile
alla Rete Assistenziale Alfa Romeo
50
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare
AVARIA SISTEMA EOBD/INIEZIONE
In condizioni normali, ruotando la chiave di avviamento in
posizione MAR, la spia si accende, ma deve spegnersi appena
avviato il motore. La funzionalità della spia
può essere
verificata mediante apposite apparecchiature dagli agenti di
controllo del traffico. Attenersi alle norme vigenti nel Paese nel
quale si circola.18)
Se la spia rimane accesa o si accende durante la marcia segnala
un non perfetto funzionamento dell'impianto di iniezione. La spia
accesa a luce fissa segnala un malfunzionamento nel sistema di
alimentazione/accensione che potrebbe provocare elevate
emissioni allo scarico, possibile perdita di prestazioni, cattiva
guidabilità e consumi elevati.
La spia si spegne se il malfunzionamento scompare: il sistema
memorizza comunque la segnalazione.In queste condizioni si può proseguire la marcia
evitando però di richiedere sforzi gravosi al
motore o forti velocità. L’uso prolungato della
vettura con spia accesa fissa può causare danni.
Rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo.
Solo per motori a benzina
Se la spia si accende a luce lampeggiante significa che il
catalizzatore potrebbe essere danneggiato.In questo caso rilasciare l'acceleratore,
portandosi a bassi regimi, fino a quando la spia
smette di lampeggiare. Proseguire la marcia a
velocità moderata, cercando di evitare
condizioni di guida che possano provocare
ulteriori lampeggi e rivolgersi il più presto
possibile alla Rete Assistenziale Alfa Romeo.
PRERISCALDO CANDELETTE/AVARIA PRERISCALDO
CANDELETTE (versioni Diesel)
Ruotando la chiave in posizione MAR la spia si accende e si
spegne quando le candelette hanno raggiunto la temperatura
prestabilita. È possibile avviare il motore immediatamente dopo
lo spegnimento della spia.
AVVERTENZA In condizioni di temperatura ambiente mite o
elevata, l’accensione della spia ha una durata quasi impercettibile.
Avaria preriscaldo candelette
Il lampeggio della spia indica un’anomalia all’impianto di
preriscaldo candelette.Rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo.
51

Spie su quadro Cosa significa Cosa fare
PRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
La spia si accende a luce fissa durante la marcia per segnalare la
presenza di acqua nel filtro gasolio.
19)
PULIZIA DPF (trappola particolato) in corso (solo versioni Diesel
con DPF)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi. La spia si accende a luce fissa per
segnalare che il sistema DPF ha la necessità di eliminare le
sostanze inquinanti imprigionate (particolato) mediante il
processo di rigenerazione.
La spia non si accende ogni volta che il DPF è in rigenerazione, ma
solo quando le condizioni di guida ne richiedano la segnalazione al
guidatore. Per far spegnere la spia mantenere la vettura in
movimento fino al termine della rigenerazione.
La durata del processo è mediamente di 15 minuti. Le condizioni
ottimali per portare a temine il processo vengono raggiunte
mantenendo la vettura in marcia a 60 km/h con regime motore
superiore a 2000 giri/min.
L'accensione di questa spia non è da intendersi come un difetto
della vettura e non è pertanto necessario recarsi in officina.
27)
52
CONOSCENZA DEL QUADRO STRUMENTI
