Les codes des clés non
présentées pendant la pro-
cédure de mémorisation
sont effacés et cela afin de garan-
tir que les clés perdues ou volées,
le cas échéant, ne peuvent plus per-
mettre le démarrage du moteur.FONCTIONNEMENT
Chaque fois que la clé de contact est tour-
née sur la position STOP, le système Alfa
Romeo CODE désactive les fonctions de la
centrale électronique de contrôle du moteur.
Chaque fois que la clé de contact est tour-
née sur la position MAR, la centrale du sys-
tème Alfa Romeo CODE envoie à la centra-
le de contrôle du moteur un code de recon-
naissance pour en désactiver le blocage des
fonctions. L’envoi de ce code de reconnais-
sance, crypté et variable parmi plus de
quatre millions de combinaisons possibles,
se produit uniquement si, à son tour, la cen-
trale du système reconnaît, à l’aide d’une
antenne qui enveloppe le contacteur d’al-
lumage, le code qui lui a été transmis par la
clé, dans laquelle est placé un émetteur élec-
tronique.
FAITES CONNAISSANCE AVEC VOTRE VOITURE
9
ATTENTIONAllumage du témoin Alfa
Romeo CODE (
Y) pendant la marche, la
clé de contact sur MAR:
1) Si le témoin s’allume, cela signifie que
le système est en train d’effectuer un auto-
diagnostic (par exemple à cause d’une per-
te de tension). Au premier arrêt de la voi-
ture, il sera possible d’effectuer le test du
système: couper le moteur en tournant la
clé sur STOP; tourner à nouveau la clé sur
MAR: le témoin s’allumera et devra
s’éteindre en une seconde environ. Si le té-
moin reste allumé, répéter la procédure pré-
cédente en laissant la clé sur STOPpen-
dant plus de 30 secondes. Si cette situation
persiste, s’adresser aux Services Agréés Al-
fa Romeo. Si le code n’a pas été reconnu correcte-
ment, sur le tableau de bord s’allume le té-
moin Alfa Romeo CODE (
Y).
Dans ce cas, il est recommandé de rame-
ner la clé dans la position STOPet puis de
nouveau en MAR; si le blocage persiste,
essayer de nouveau avec l’autre clé four-
nie avec la voiture. Si dans ce cas égale-
ment, il n’est pas possible de lancer le mo-
teur, procéder au démarrage de secours dé-
crit au chapitre “S’il vous arrive” et puis se
rendre auprès d’un Service Agréé Alfa Ro-
meo.
ATTENTIONChaque clé possède son
propre code, qui doit être mémorisé par la
centrale du système. Pour mémoriser les clés
nouvelles, jusqu’à un maximum de huit,
s’adresser exclusivement aux Services
Agréés Alfa Romeo en emmenant avec soi
les clés que l’on possède, la CODE card, un
document personnel d’identité et les docu-
ments d’identification de possession de la
voiture.

FAITES CONNAISSANCE AVEC VOTRE VOITURE
10

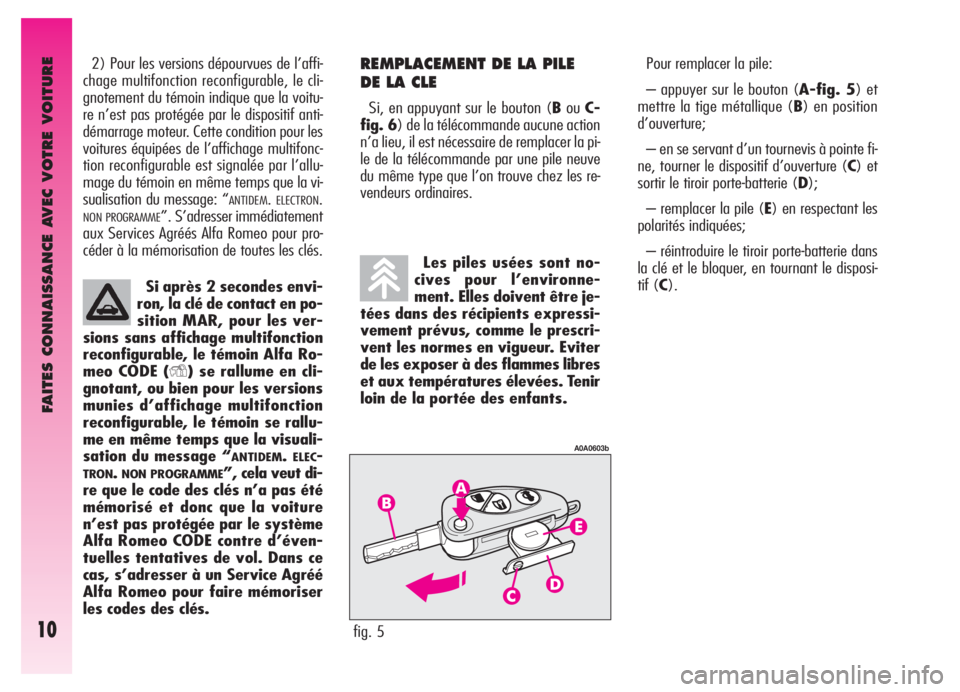

2) Pour les versions dépourvues de l’affi-
chage multifonction reconfigurable, le cli-
gnotement du témoin indique que la voitu-
re n’est pas protégée par le dispositif anti-
démarrage moteur. Cette condition pour les
voitures équipées de l’affichage multifonc-
tion reconfigurable est signalée par l’allu-
mage du témoin en même temps que la vi-
sualisation du message: “
ANTIDEM.ELECTRON.
NON PROGRAMME”. S’adresser immédiatement
aux Services Agréés Alfa Romeo pour pro-
céder à la mémorisation de toutes les clés.
Si après 2 secondes envi-
ron, la clé de contact en po-
sition MAR, pour les ver-
sions sans affichage multifonction
reconfigurable, le témoin Alfa Ro-
meo CODE (
Y) se rallume en cli-
gnotant, ou bien pour les versions
munies d’affichage multifonction
reconfigurable, le témoin se rallu-
me en même temps que la visuali-
sation du message “
ANTIDEM.ELEC-
TRON.NON PROGRAMME”, cela veut di-
re que le code des clés n’a pas été
mémorisé et donc que la voiture
n’est pas protégée par le système
Alfa Romeo CODE contre d’éven-
tuelles tentatives de vol. Dans ce
cas, s’adresser à un Service Agréé
Alfa Romeo pour faire mémoriser
les codes des clés.
REMPLACEMENT DE LA PILE
DE LA CLE
Si, en appuyant sur le bouton (BouC-
fig. 6) de la télécommande aucune action
n’a lieu, il est nécessaire de remplacer la pi-
le de la télécommande par une pile neuve
du même type que l’on trouve chez les re-
vendeurs ordinaires.
Les piles usées sont no-
cives pour l’environne-
ment. Elles doivent être je-
tées dans des récipients expressi-
vement prévus, comme le prescri-
vent les normes en vigueur. Eviter
de les exposer à des flammes libres
et aux températures élevées. Tenir
loin de la portée des enfants.
fig. 5
A0A0603b
Pour remplacer la pile:
– appuyer sur le bouton (A-fig. 5) et
mettre la tige métallique (B) en position
d’ouverture;
– en se servant d’un tournevis à pointe fi-
ne, tourner le dispositif d’ouverture (C) et
sortir le tiroir porte-batterie (D);
– remplacer la pile (E) en respectant les
polarités indiquées;
– réintroduire le tiroir porte-batterie dans
la clé et le bloquer, en tournant le disposi-
tif (C).

FAITES CONNAISSANCE AVEC VOTRE VOITURE
11

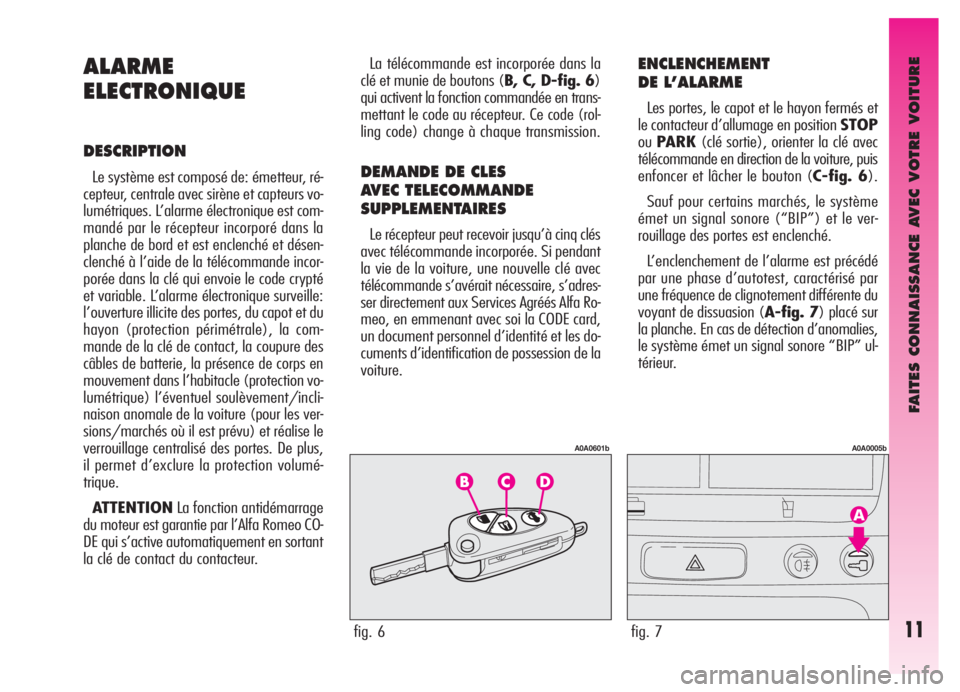

ALARME
ELECTRONIQUE
DESCRIPTION
Le système est composé de: émetteur, ré-
cepteur, centrale avec sirène et capteurs vo-
lumétriques. L’alarme électronique est com-
mandé par le récepteur incorporé dans la
planche de bord et est enclenché et désen-
clenché à l’aide de la télécommande incor-
porée dans la clé qui envoie le code crypté
et variable. L’alarme électronique surveille:
l’ouverture illicite des portes, du capot et du
hayon (protection périmétrale), la com-
mande de la clé de contact, la coupure des
câbles de batterie, la présence de corps en
mouvement dans l’habitacle (protection vo-
lumétrique) l’éventuel soulèvement/incli-
naison anomale de la voiture (pour les ver-
sions/marchés où il est prévu) et réalise le
verrouillage centralisé des portes. De plus,
il permet d’exclure la protection volumé-
trique.
ATTENTIONLa fonction antidémarrage
du moteur est garantie par l’Alfa Romeo CO-
DE qui s’active automatiquement en sortant
la clé de contact du contacteur.La télécommande est incorporée dans la
clé et munie de boutons (B, C, D-fig. 6)
qui activent la fonction commandée en trans-
mettant le code au récepteur. Ce code (rol-
ling code) change à chaque transmission.DEMANDE DE CLES
AVEC TELECOMMANDE
SUPPLEMENTAIRES
Le récepteur peut recevoir jusqu’à cinq clés
avec télécommande incorporée. Si pendant
la vie de la voiture, une nouvelle clé avec
télécommande s’avérait nécessaire, s’adres-
ser directement aux Services Agréés Alfa Ro-
meo, en emmenant avec soi la CODE card,
un document personnel d’identité et les do-
cuments d’identification de possession de la
voiture.
ENCLENCHEMENT
DE L’ALARME
Les portes, le capot et le hayon fermés et
le contacteur d’allumage en position STOP
ouPARK(clé sortie), orienter la clé avec
télécommande en direction de la voiture, puis
enfoncer et lâcher le bouton (C-fig. 6).
Sauf pour certains marchés, le système
émet un signal sonore (“BIP”) et le ver-
rouillage des portes est enclenché.
L’enclenchement de l’alarme est précédé
par une phase d’autotest, caractérisé par
une fréquence de clignotement différente du
voyant de dissuasion (A-fig. 7) placé sur
la planche. En cas de détection d’anomalies,
le système émet un signal sonore “BIP” ul-
térieur.
fig. 6
A0A0601b
fig. 7
A0A0005b

FAITES CONNAISSANCE AVEC VOTRE VOITURE
12

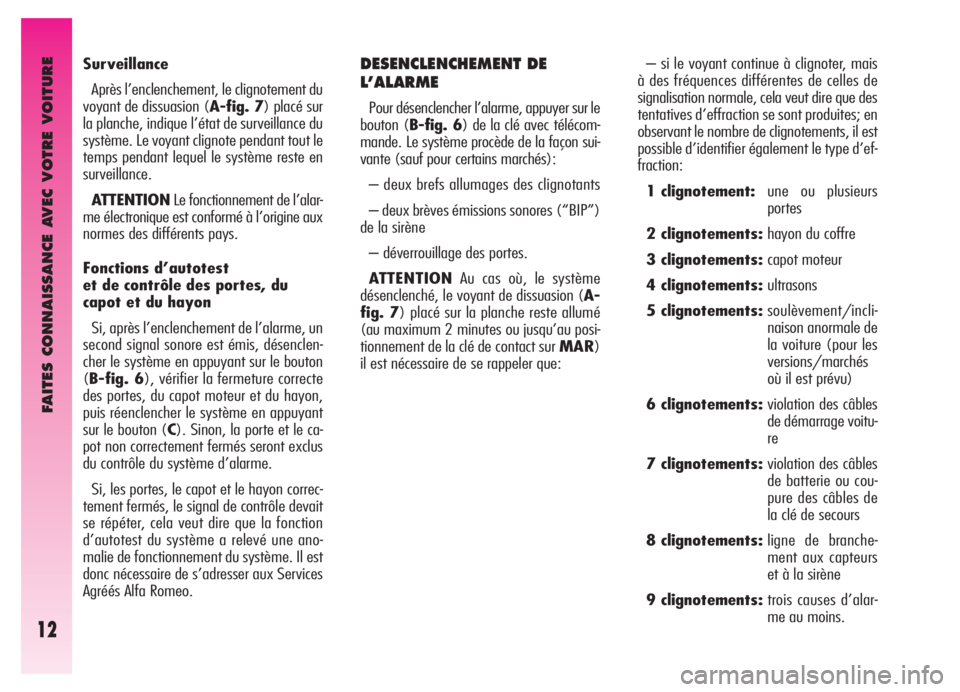

– si le voyant continue à clignoter, mais
à des fréquences différentes de celles de
signalisation normale, cela veut dire que des
tentatives d’effraction se sont produites; en
observant le nombre de clignotements, il est
possible d’identifier également le type d’ef-
fraction:
1 clignotement:une ou plusieurs
portes
2 clignotements:hayon du coffre
3 clignotements:capot moteur
4 clignotements:ultrasons
5 clignotements:soulèvement/incli-
naison anormale de
la voiture (pour les
versions/marchés
où il est prévu)
6 clignotements:violation des câbles
de démarrage voitu-
re
7 clignotements:violation des câbles
de batterie ou cou-
pure des câbles de
la clé de secours
8 clignotements:ligne de branche-
ment aux capteurs
et à la sirène
9 clignotements:trois causes d’alar-
me au moins. Surveillance
Après l’enclenchement, le clignotement du
voyant de dissuasion (A-fig. 7) placé sur
la planche, indique l’état de surveillance du
système. Le voyant clignote pendant tout le
temps pendant lequel le système reste en
surveillance.
ATTENTIONLe fonctionnement de l’alar-
me électronique est conformé à l’origine aux
normes des différents pays.
Fonctions d’autotest
et de contrôle des portes, du
capot et du hayon
Si, après l’enclenchement de l’alarme, un
second signal sonore est émis, désenclen-
cher le système en appuyant sur le bouton
(B-fig. 6), vérifier la fermeture correcte
des portes, du capot moteur et du hayon,
puis réenclencher le système en appuyant
sur le bouton (C). Sinon, la porte et le ca-
pot non correctement fermés seront exclus
du contrôle du système d’alarme.
Si, les portes, le capot et le hayon correc-
tement fermés, le signal de contrôle devait
se répéter, cela veut dire que la fonction
d’autotest du système a relevé une ano-
malie de fonctionnement du système. Il est
donc nécessaire de s’adresser aux Services
Agréés Alfa Romeo.DESENCLENCHEMENT DE
L’ALARME
Pour désenclencher l’alarme, appuyer sur le
bouton (B-fig. 6) de la clé avec télécom-
mande. Le système procède de la façon sui-
vante (sauf pour certains marchés):
– deux brefs allumages des clignotants
– deux brèves émissions sonores (“BIP”)
de la sirène
– déverrouillage des portes.
ATTENTIONAu cas où, le système
désenclenché, le voyant de dissuasion (A-
fig. 7) placé sur la planche reste allumé
(au maximum 2 minutes ou jusqu’au posi-
tionnement de la clé de contact sur MAR)
il est nécessaire de se rappeler que:

FAITES CONNAISSANCE AVEC VOTRE VOITURE
13

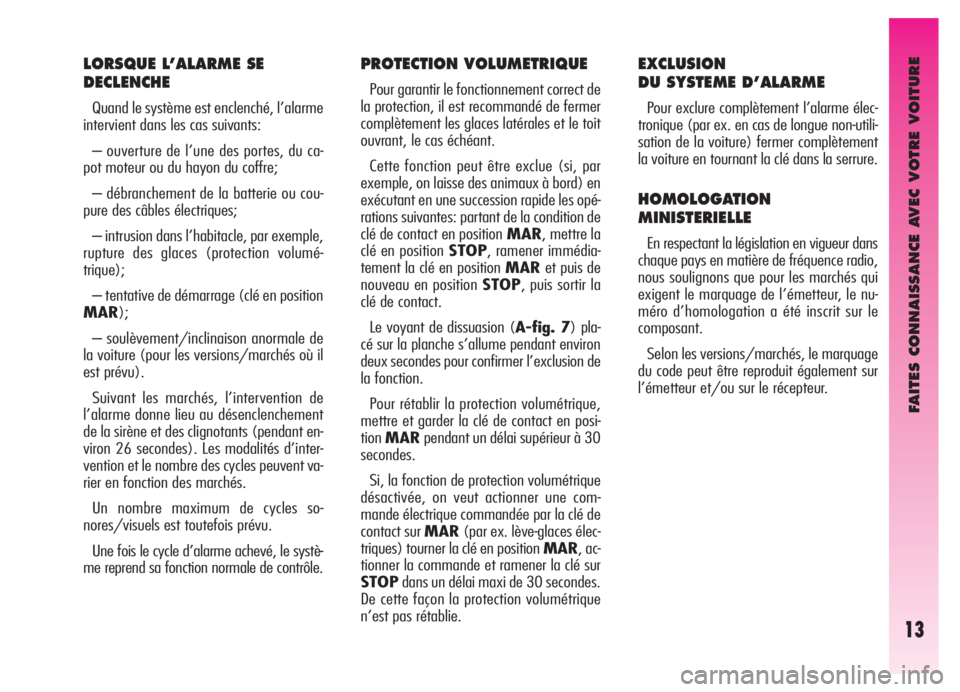

LORSQUE L’ALARME SE
DECLENCHE
Quand le système est enclenché, l’alarme
intervient dans les cas suivants:
– ouverture de l’une des portes, du ca-
pot moteur ou du hayon du coffre;
– débranchement de la batterie ou cou-
pure des câbles électriques;
– intrusion dans l’habitacle, par exemple,
rupture des glaces (protection volumé-
trique);
– tentative de démarrage (clé en position
MAR);
– soulèvement/inclinaison anormale de
la voiture (pour les versions/marchés où il
est prévu).
Suivant les marchés, l’intervention de
l’alarme donne lieu au désenclenchement
de la sirène et des clignotants (pendant en-
viron 26 secondes). Les modalités d’inter-
vention et le nombre des cycles peuvent va-
rier en fonction des marchés.
Un nombre maximum de cycles so-
nores/visuels est toutefois prévu.
Une fois le cycle d’alarme achevé, le systè-
me reprend sa fonction normale de contrôle.
PROTECTION VOLUMETRIQUE
Pour garantir le fonctionnement correct de
la protection, il est recommandé de fermer
complètement les glaces latérales et le toit
ouvrant, le cas échéant.
Cette fonction peut être exclue (si, par
exemple, on laisse des animaux à bord) en
exécutant en une succession rapide les opé-
rations suivantes: partant de la condition de
clé de contact en position MAR, mettre la
clé en position STOP, ramener immédia-
tement la clé en position MARet puis de
nouveau en position STOP, puis sortir la
clé de contact.
Le voyant de dissuasion (A-fig. 7) pla-
cé sur la planche s’allume pendant environ
deux secondes pour confirmer l’exclusion de
la fonction.
Pour rétablir la protection volumétrique,
mettre et garder la clé de contact en posi-
tionMARpendant un délai supérieur à 30
secondes.
Si, la fonction de protection volumétrique
désactivée, on veut actionner une com-
mande électrique commandée par la clé de
contact sur MAR(par ex. lève-glaces élec-
triques) tourner la clé en position MAR, ac-
tionner la commande et ramener la clé sur
STOPdans un délai maxi de 30 secondes.
De cette façon la protection volumétrique
n’est pas rétablie.
EXCLUSION
DU SYSTEME D’ALARME
Pour exclure complètement l’alarme élec-
tronique (par ex. en cas de longue non-utili-
sation de la voiture) fermer complètement
la voiture en tournant la clé dans la serrure.
HOMOLOGATION
MINISTERIELLE
En respectant la législation en vigueur dans
chaque pays en matière de fréquence radio,
nous soulignons que pour les marchés qui
exigent le marquage de l’émetteur, le nu-
méro d’homologation a été inscrit sur le
composant.
Selon les versions/marchés, le marquage
du code peut être reproduit également sur
l’émetteur et/ou sur le récepteur.

FAITES CONNAISSANCE AVEC VOTRE VOITURE
14
ATTENTIONNe pas laisser la clé dans
cette position, le moteur arrêté.
–AV V: position instable pour le démar-
rage du moteur.
ATTENTIONEn cas de manque de dé-
marrage, ramener la clé sur STOPet ré-
péter la manœuvre.
Le contacteur à clé est muni d’un disposi-
tif de sécurité qui empêche le passage à la
positionAV Vlorsque le moteur tourne.
–PARK: moteur éteint, clé extractible,
antidémarrage moteur enclenché, ver-
rouillage de direction enclenché, feux de po-
sition automatiquement allumés.
ATTENTIONPour tourner la clé en posi-
tionPARK, il est nécessaire d’enfoncer le
bouton (A) placé sur le contacteur.
fig. 8
A0A0016b
Lorsqu’on descend de la
voiture, sortir toujours la
clé, afin d’éviter que les
passagers n’enclenchent les com-
mandes par inadvertance. Ne ja-
mais laisser les enfants sans gar-
de dans la voiture. Serrer toujours
le frein à main et, si la voiture est
en montée, engager la première; si
la voiture est en descente, engager
la marche arrière.
En cas de violation du dis-
positif de démarrage (par
ex. une tentative de vol)
faire contrôler le fonctionnement
auprès des Services Agréés Alfa
Romeo avant de se remettre en
marche.

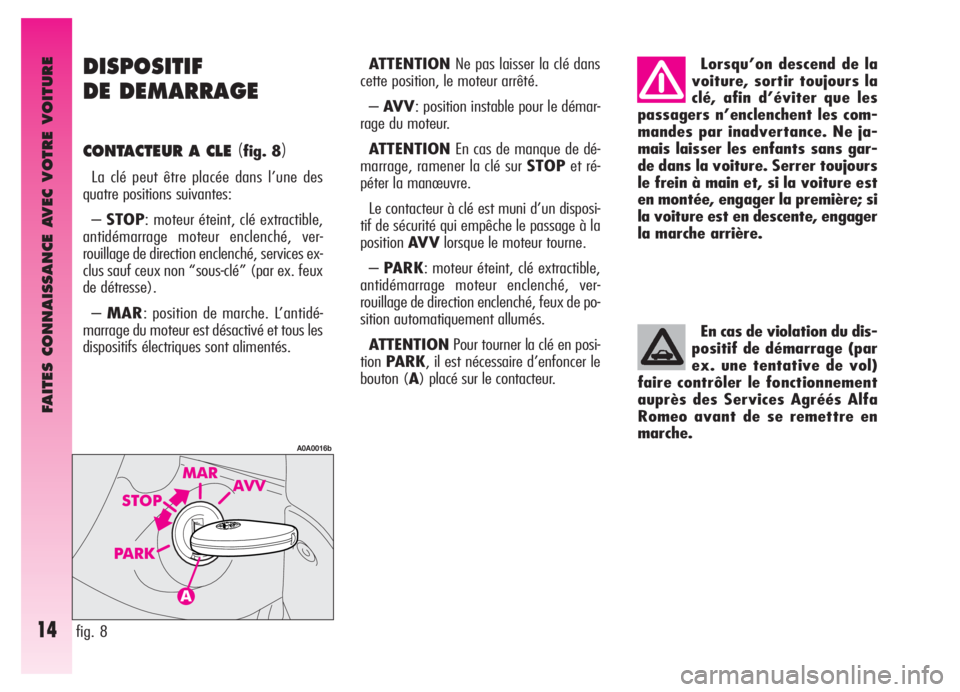

DISPOSITIF
DE DEMARRAGE
CONTACTEUR A CLE(fig. 8)
La clé peut être placée dans l’une des
quatre positions suivantes:
–STOP: moteur éteint, clé extractible,
antidémarrage moteur enclenché, ver-
rouillage de direction enclenché, services ex-
clus sauf ceux non “sous-clé” (par ex. feux
de détresse).
–MAR: position de marche. L’antidé-
marrage du moteur est désactivé et tous les
dispositifs électriques sont alimentés.

Il est absolument interdit
d'effectuer toute interven-
tion en aftermarket, en
modifiant la conduite ou la colon-
ne de la direction (ex. montage de
l'antivol),qui pourrait provoquer la
diminution des performances du
système et de la garantie et de
graves problèmes de sécurité, ain-
si que la non conformité d'homolo-
gation du véhicule.
FAITES CONNAISSANCE AVEC VOTRE VOITURE
15
VERROUILLAGE DE LA
DIRECTION
Engagement:
– mettre la clé sur la position STOPou
PARK, puis sortir la clé et tourner légère-
ment le volant pour faciliter l’enclenchement
du blocage.
Désengagement:
– tourner la clé en position MARen dé-
plaçant légèrement le volant dans les deux
sens.
Ne jamais sortir la clé
quand la voiture roule. Le
volant se bloquerait auto-
matiquement au premier braquage.
Cela vaut dans tous les cas, même
si la voiture est remorquée.
PORTES
Avant d’ouvrir une porte,
s’assurer que cette ma-
nœuvre puisse se faire en
toute sécurité.
OUVERTURE/FERMETURE
DE L’EXTERIEUR
PORTES AVANT
– Pour ouvrir la porte, faire tourner la clé
dans le sens des aiguilles d’une montre pour
la porte côté conducteur et, sur demande
pour versions/marchés si prévu, dans le
sens contraire des aiguilles d’une montre
pour la porte côté passager, puis extraire
la clé et tirer le levier (A-fig. 9).
– Pour fermer la porte, tourner la clé dans
la serrure dans le sens contraire à celui d’ou-
verture.
fig. 9
A0A0017b
fig. 10
A0A0018b
OUVERTURE/FERMETURE
DE L’INTERIEUR
Portes avant
– Pour ouvrir la porte, tirer la poignée
(A-fig. 10).
– Pour fermer la porte, tirer le battant puis,
pour empêcher l’ouverture de l’extérieur de
la porte, appuyer sur la touche (A-fig. 11)
placée sur la planche, le voyant de dissua-
sion (B) placé sur cette touche s’allume
d’une lumière jaune pour confirmer le ver-
rouillage.

FAITES CONNAISSANCE AVEC VOTRE VOITURE
16

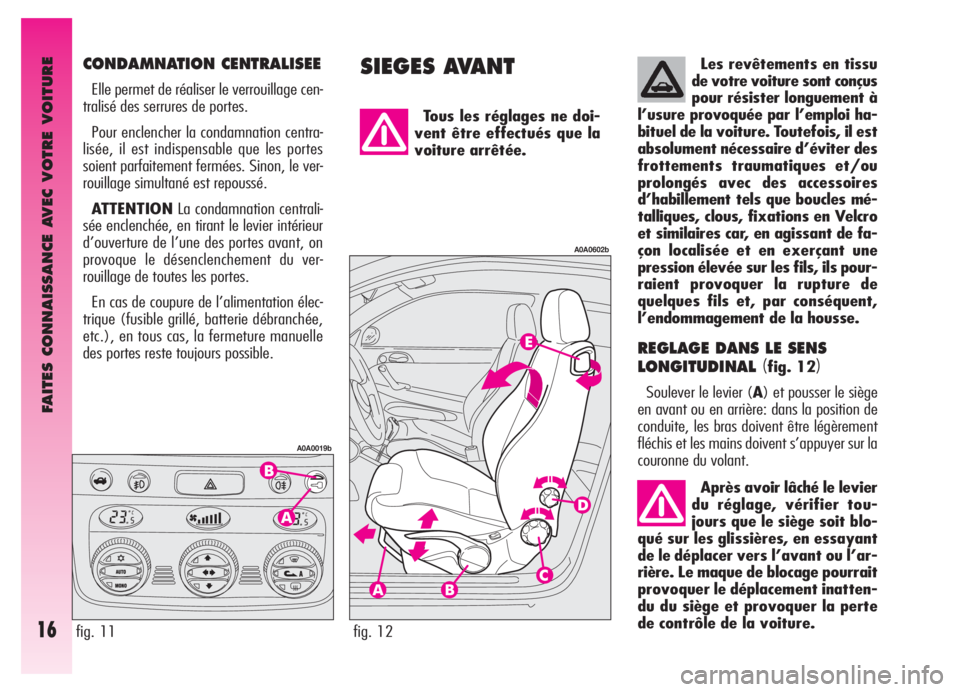

SIEGES AVANTCONDAMNATION CENTRALISEE
Elle permet de réaliser le verrouillage cen-
tralisé des serrures de portes.
Pour enclencher la condamnation centra-
lisée, il est indispensable que les portes
soient parfaitement fermées. Sinon, le ver-
rouillage simultané est repoussé.
ATTENTIONLa condamnation centrali-
sée enclenchée, en tirant le levier intérieur
d’ouverture de l’une des portes avant, on
provoque le désenclenchement du ver-
rouillage de toutes les portes.
En cas de coupure de l’alimentation élec-
trique (fusible grillé, batterie débranchée,
etc.), en tous cas, la fermeture manuelle
des portes reste toujours possible.
fig. 11
A0A0019b
Tous les réglages ne doi-
vent être effectués que la
voiture arrêtée.
REGLAGE DANS LE SENS
LONGITUDINAL
(fig. 12)
Soulever le levier (A) et pousser le siège
en avant ou en arrière: dans la position de
conduite, les bras doivent être légèrement
fléchis et les mains doivent s’appuyer sur la
couronne du volant.
fig. 12
A0A0602b
Après avoir lâché le levier
du réglage, vérifier tou-
jours que le siège soit blo-
qué sur les glissières, en essayant
de le déplacer vers l’avant ou l’ar-
rière. Le maque de blocage pourrait
provoquer le déplacement inatten-
du du siège et provoquer la perte
de contrôle de la voiture.
Les revêtements en tissu
de votre voiture sont conçus
pour résister longuement à
l’usure provoquée par l’emploi ha-
bituel de la voiture. Toutefois, il est
absolument nécessaire d’éviter des
frottements traumatiques et/ou
prolongés avec des accessoires
d’habillement tels que boucles mé-
talliques, clous, fixations en Velcro
et similaires car, en agissant de fa-
çon localisée et en exerçant une
pression élevée sur les fils, ils pour-
raient provoquer la rupture de
quelques fils et, par conséquent,
l’endommagement de la housse.

FAITES CONNAISSANCE AVEC VOTRE VOITURE
17

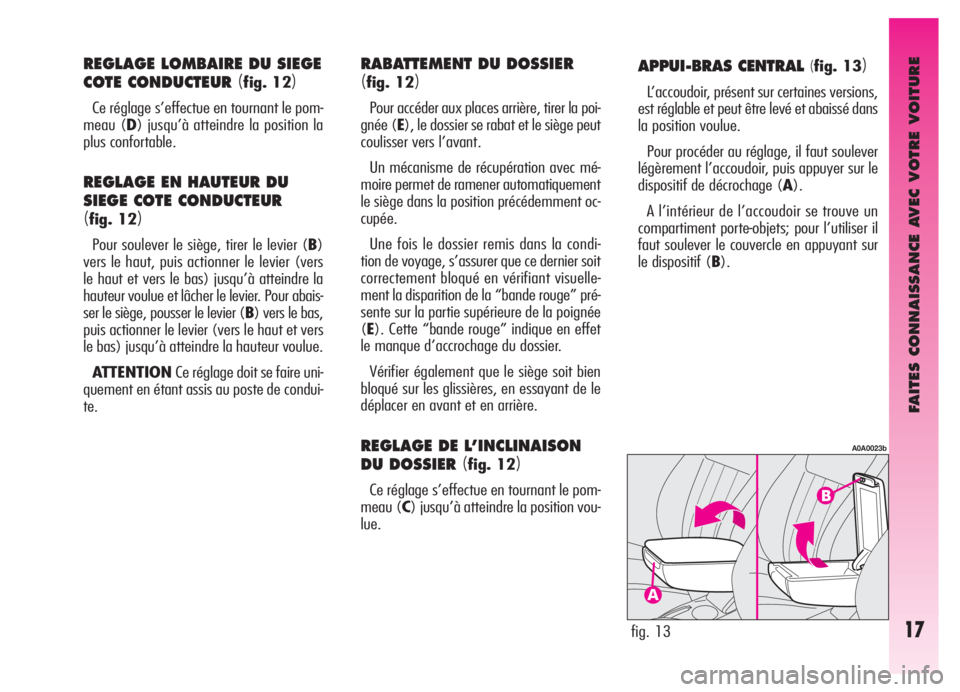

APPUI-BRAS CENTRAL (fig. 13)
L’accoudoir, présent sur certaines versions,
est réglable et peut être levé et abaissé dans
la position voulue.
Pour procéder au réglage, il faut soulever
légèrement l’accoudoir, puis appuyer sur le
dispositif de décrochage (A).
A l’intérieur de l’accoudoir se trouve un
compartiment porte-objets; pour l’utiliser il
faut soulever le couvercle en appuyant sur
le dispositif (B).
RABATTEMENT DU DOSSIER
(fig. 12)
Pour accéder aux places arrière, tirer la poi-
gnée (E), le dossier se rabat et le siège peut
coulisser vers l’avant.
Un mécanisme de récupération avec mé-
moire permet de ramener automatiquement
le siège dans la position précédemment oc-
cupée.
Une fois le dossier remis dans la condi-
tion de voyage, s’assurer que ce dernier soit
correctement bloqué en vérifiant visuelle-
ment la disparition de la “bande rouge” pré-
sente sur la partie supérieure de la poignée
(E). Cette “bande rouge” indique en effet
le manque d’accrochage du dossier.
Vérifier également que le siège soit bien
bloqué sur les glissières, en essayant de le
déplacer en avant et en arrière.
REGLAGE DE L’INCLINAISON
DU DOSSIER
(fig. 12)
Ce réglage s’effectue en tournant le pom-
meau (C) jusqu’à atteindre la position vou-
lue.
fig. 13
A0A0023b
REGLAGE LOMBAIRE DU SIEGE
COTE CONDUCTEUR
(fig. 12)
Ce réglage s’effectue en tournant le pom-
meau (D) jusqu’à atteindre la position la
plus confortable.
REGLAGE EN HAUTEUR DU
SIEGE COTE CONDUCTEUR
(fig. 12)
Pour soulever le siège, tirer le levier (B)
vers le haut, puis actionner le levier (vers
le haut et vers le bas) jusqu’à atteindre la
hauteur voulue et lâcher le levier. Pour abais-
ser le siège, pousser le levier (B) vers le bas,
puis actionner le levier (vers le haut et vers
le bas) jusqu’à atteindre la hauteur voulue.
ATTENTIONCe réglage doit se faire uni-
quement en étant assis au poste de condui-
te.

FAITES CONNAISSANCE AVEC VOTRE VOITURE
18

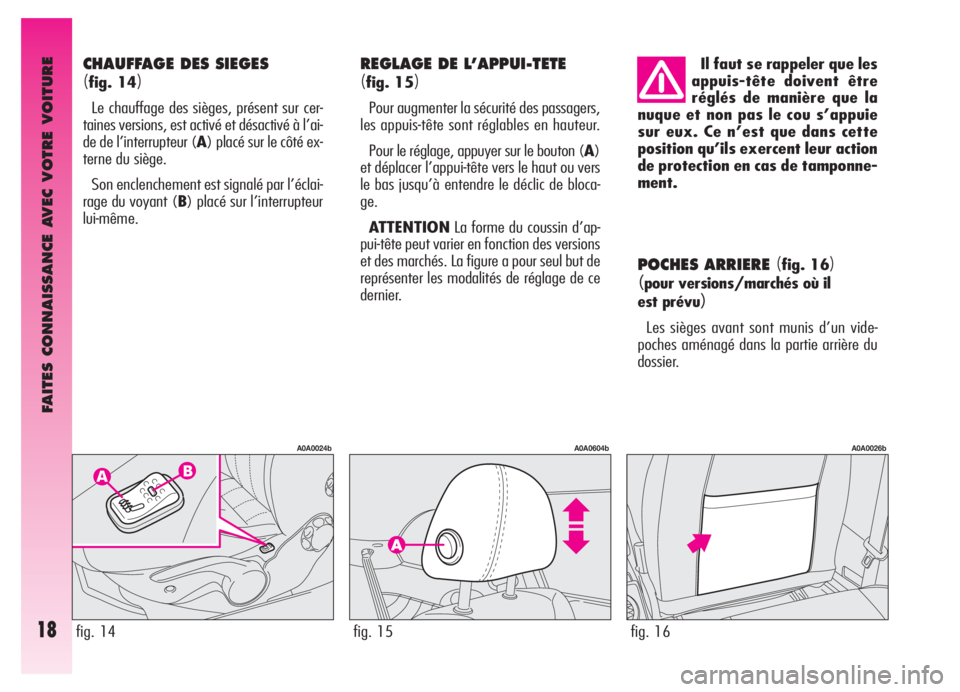

POCHES ARRIERE (fig. 16)
(pour versions/marchés où il
est prévu
)
Les sièges avant sont munis d’un vide-
poches aménagé dans la partie arrière du
dossier.
REGLAGE DE L’APPUI-TETE
(fig. 15)
Pour augmenter la sécurité des passagers,
les appuis-tête sont réglables en hauteur.
Pour le réglage, appuyer sur le bouton (A)
et déplacer l’appui-tête vers le haut ou vers
le bas jusqu’à entendre le déclic de bloca-
ge.
ATTENTIONLa forme du coussin d’ap-
pui-tête peut varier en fonction des versions
et des marchés. La figure a pour seul but de
représenter les modalités de réglage de ce
dernier.
fig. 15
A0A0604b
Il faut se rappeler que les
appuis-tête doivent être
réglés de manière que la
nuque et non pas le cou s’appuie
sur eux. Ce n’est que dans cette
position qu’ils exercent leur action
de protection en cas de tamponne-
ment.
fig. 16
A0A0026b
CHAUFFAGE DES SIEGES
(fig. 14)
Le chauffage des sièges, présent sur cer-
taines versions, est activé et désactivé à l’ai-
de de l’interrupteur (A) placé sur le côté ex-
terne du siège.
Son enclenchement est signalé par l’éclai-
rage du voyant (B) placé sur l’interrupteur
lui-même.
fig. 14
A0A0024b
