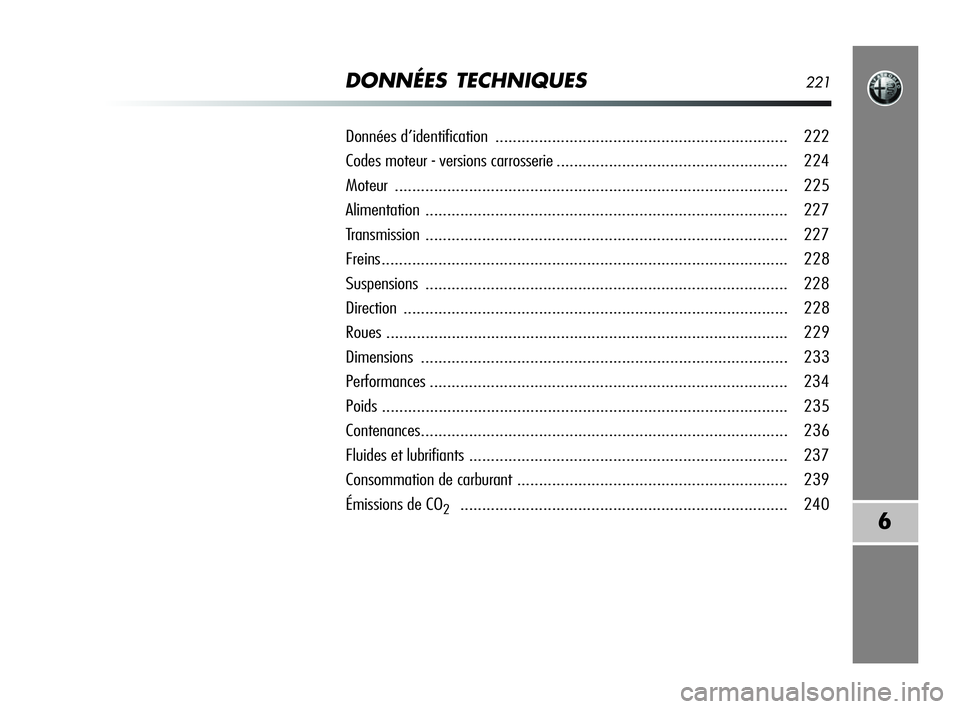

DONNÉES TECHNIQUES221
6
Données d’identification ................................................................... 222
Codes moteur - versions carrosserie..................................................... 224
Moteur.......................................................................................... 225
Alimentation................................................................................... 227
Transmission ................................................................................... 227
Freins............................................................................................. 228
Suspensions................................................................................... 228
Direction........................................................................................ 228
Roues ............................................................................................ 229
Dimensions.................................................................................... 233
Performances.................................................................................. 234
Poids ............................................................................................. 235
Contenances.................................................................................... 236
Fluides et lubrifiants ......................................................................... 237
Consommation de carburant .............................................................. 239
Émissions de CO
2........................................................................... 240
221-240 Alfa MiTo FR 12-11-2008 15:29 Pagina 221

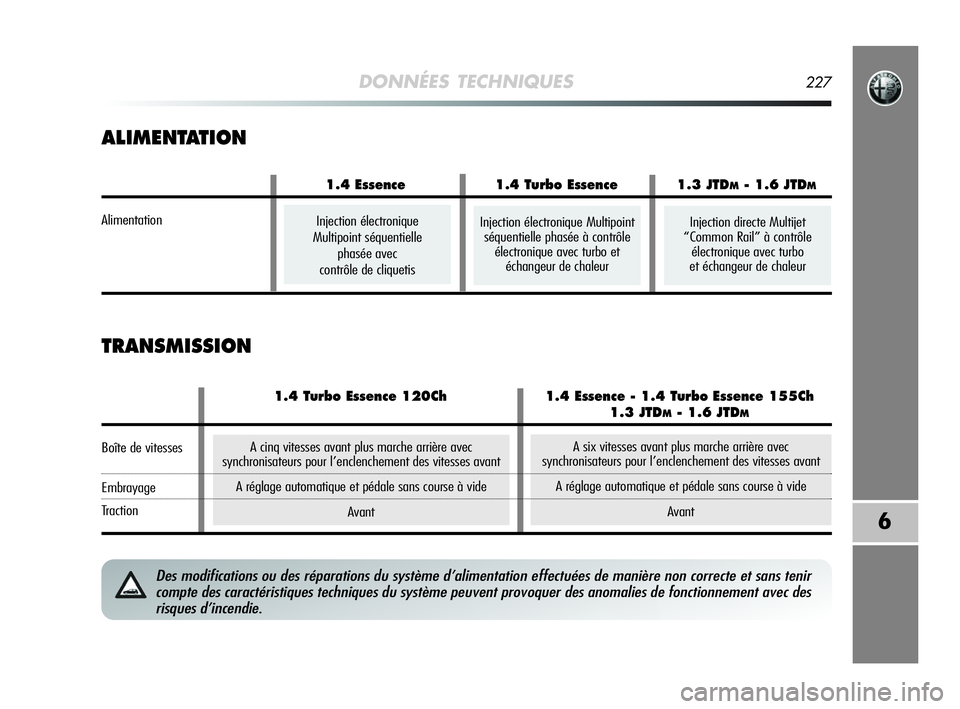

DONNÉES TECHNIQUES227
6
ALIMENTATION
TRANSMISSION
Des modifications ou des réparations du système d’alimentation effectuées de manière non correcte et sans tenir
compte des caractéristiques techniques du système peuvent provoquer des anomalies de fonctionnement avec des
risques d’incendie.
1.4 Essence 1.4 Turbo Essence 1.3 JTDM- 1.6 JTDM
AlimentationInjection électronique Multipoint
séquentielle phasée à contrôle
électronique avec turbo et
échangeur de chaleurInjection directe Multijet
“Common Rail” à contrôle
électronique avec turbo
et échangeur de chaleurInjection électronique
Multipoint séquentielle
phasée avec
contrôle de cliquetis
A cinq vitesses avant plus marche arrière avec
synchronisateurs pour l’enclenchement des vitesses avant
A réglage automatique et pédale sans course à vide
AvantA six vitesses avant plus marche arrière avec
synchronisateurs pour l’enclenchement des vitesses avant
A réglage automatique et pédale sans course à vide
Avant
1.4 Turbo Essence 120Ch 1.4 Essence - 1.4 Turbo Essence 155Ch
1.3 JTDM- 1.6 JTDM
Boîte de vitesses
Embrayage
Traction
221-240 Alfa MiTo FR 12-11-2008 15:29 Pagina 227

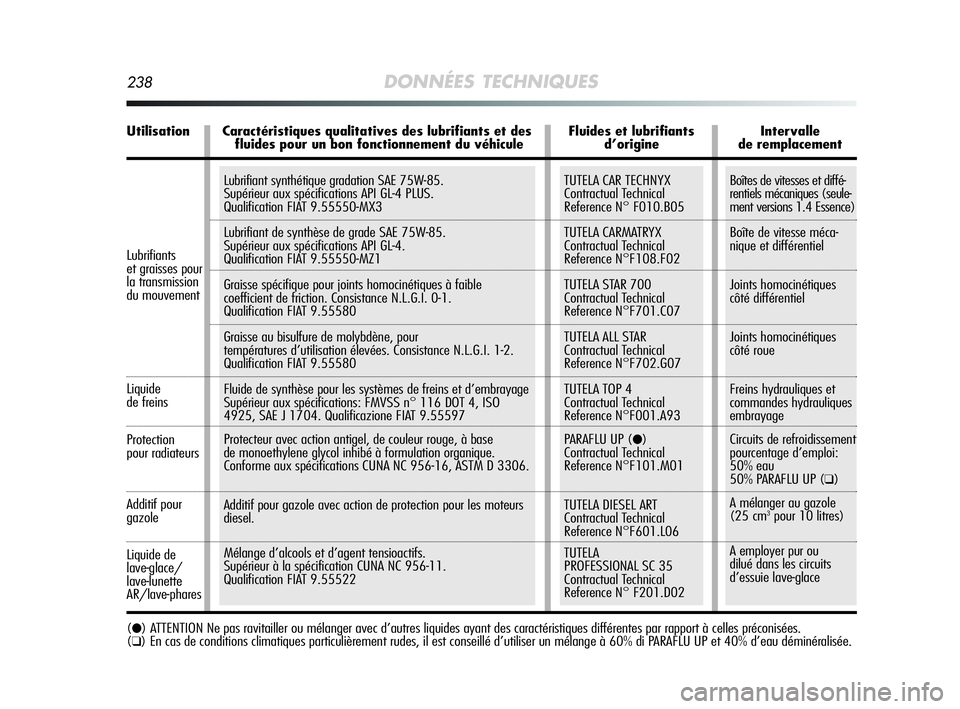

TUTELA CAR TECHNYX
Contractual Technical
Reference N° F010.B05
TUTELA CARMATRYX
Contractual Technical
Reference N°F108.F02
TUTELA STAR 700
Contractual Technical
Reference N°F701.C07
TUTELA ALL STAR
Contractual Technical
Reference N°F702.G07
TUTELA TOP 4
Contractual Technical
Reference N°F001.A93
PARAFLU UP (
●)
Contractual Technical
Reference N°F101.M01
TUTELA DIESEL ART
Contractual Technical
Reference N°F601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02
238DONNÉES TECHNIQUES
Lubrifiant synthétique gradation SAE 75W-85.
Supérieur aux spécifications API GL-4 PLUS.
Qualification FIAT 9.55550-MX3
Lubrifiant de synthèse de grade SAE 75W-85.
Supérieur aux spécifications API GL-4.
Qualification FIAT 9.55550-MZ1
Graisse spécifique pour joints homocinétiques à faible
coefficient de friction. Consistance N.L.G.I. 0-1.
Qualification FIAT 9.55580
Graisse au bisulfure de molybdène, pour
températures d’utilisation élevées. Consistance N.L.G.I. 1-2.
Qualification FIAT 9.55580
Fluide de synthèse pour les systèmes de freins et d’embrayage
Supérieur aux spécifications: FMVSS n° 116 DOT 4, ISO
4925, SAE J 1704. Qualificazione FIAT 9.55597
Protecteur avec action antigel, de couleur rouge, à base
de monoethylene glycol inhibé à formulation organique.
Conforme aux spécifications CUNA NC 956-16, ASTM D 3306.
Additif pour gazole avec action de protection pour les moteurs
diesel.
Mélange d’alcools et d’agent tensioactifs.
Supérieur à la spécification CUNA NC 956-11.
Qualification FIAT 9.55522
Liquide
de freins
Protection
pour radiateurs
Additif pour
gazole
Boîtes de vitesses et diffé-
rentiels mécaniques (seule-
ment versions 1.4 Essence)
Boîte de vitesse méca-
nique et différentiel
Joints homocinétiques
côté différentiel
Joints homocinétiques
côté roue
Freins hydrauliques et
commandes hydrauliques
embrayage
Circuits de refroidissement
pourcentage d’emploi:
50% eau
50% PARAFLU UP (
❑)
A mélanger au gazole
(25 cm
3pour 10 litres)
A employer pur ou
dilué dans les circuits
d’essuie lave-glace Lubrifiants
et graisses pour
la transmission
du mouvement
Liquide de
lave-glace/
lave-lunette
AR/lave-phares Utilisation Caractéristiques qualitatives des lubrifiants et des Fluides et lubrifiants Intervalle
fluides pour un bon fonctionnement du véhicule d’origine de remplacement
(●) ATTENTION Ne pas ravitailler ou mélanger avec d’autres liquides ayant des caractéristiques différentes par rapport à celles préconisées.
(❑) En cas de conditions climatiques particulièrement rudes, il est conseillé d’utiliser un mélange à 60% di PARAFLU UP et 40% d’eau déminéralisée.
221-240 Alfa MiTo FR 12-11-2008 15:29 Pagina 238

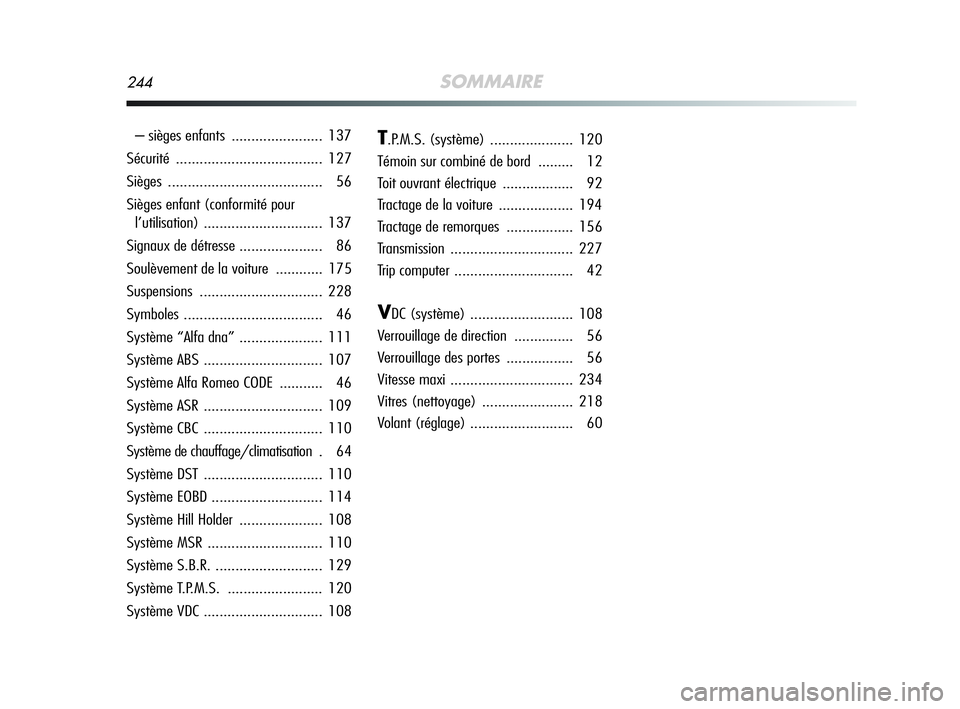

244SOMMAIRE
– sièges enfants ....................... 137
Sécurité..................................... 127
Sièges....................................... 56
Sièges enfant (conformité pour
l’utilisation).............................. 137
Signaux de détresse ..................... 86
Soulèvement de la voiture ............ 175
Suspensions............................... 228
Symboles................................... 46
Système “Alfa dna” ..................... 111
Système ABS .............................. 107
Système Alfa Romeo CODE ........... 46
Système ASR .............................. 109
Système CBC .............................. 110
Système de chauffage/climatisation . 64
Système DST .............................. 110
Système EOBD ............................ 114
Système Hill Holder ..................... 108
Système MSR ............................. 110
Système S.B.R. ........................... 129
Système T.P.M.S. ........................ 120
Système VDC .............................. 108T.P.M.S. (système) ..................... 120
Témoin sur combiné de bord ......... 12
Toit ouvrant électrique .................. 92
Tractage de la voiture ................... 194
Tractage de remorques ................. 156
Transmission ............................... 227
Trip computer .............................. 42
VDC (système) .......................... 108
Verrouillage de direction ...............56
Verrouillage des portes ................. 56
Vitesse maxi ............................... 234
Vitres (nettoyage) ....................... 218
Volant (réglage) .......................... 60
241-248 Alfa MiTo FR 13-11-2008 10:07 Pagina 244
