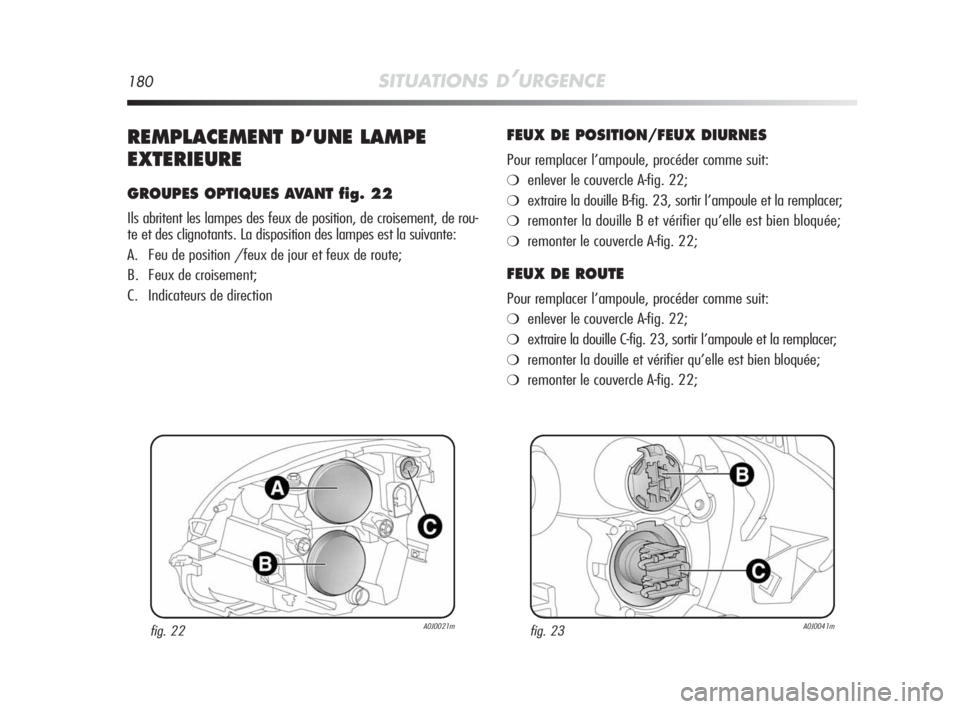

180SITUATIONS D’URGENCE
REMPLACEMENT D’UNE LAMPE
EXTERIEURE
GROUPES OPTIQUES AVANT fig. 22
Ils abritent les lampes des feux de position, de croisement, de rou-
te et des clignotants. La disposition des lampes est la suivante:
A. Feu de position /feux de jour et feux de route;
B. Feux de croisement;
C. Indicateurs de direction
FEUX DE POSITION/FEUX DIURNES
Pour remplacer l’ampoule, procéder comme suit:
❍enlever le couvercle A-fig. 22;
❍extraire la douille B-fig. 23, sortir l’ampoule et la remplacer;
❍remonter la douille B et vérifier qu’elle est bien bloquée;
❍remonter le couvercle A-fig. 22;
FEUX DE ROUTE
Pour remplacer l’ampoule, procéder comme suit:
❍enlever le couvercle A-fig. 22;
❍extraire la douille C-fig. 23, sortir l’ampoule et la remplacer;
❍remonter la douille et vérifier qu’elle est bien bloquée;
❍remonter le couvercle A-fig. 22;
fig. 22A0J0021mfig. 23A0J0041m
163-200 Alfa MiTo F 2ed 23-12-2009 12:34 Pagina 180

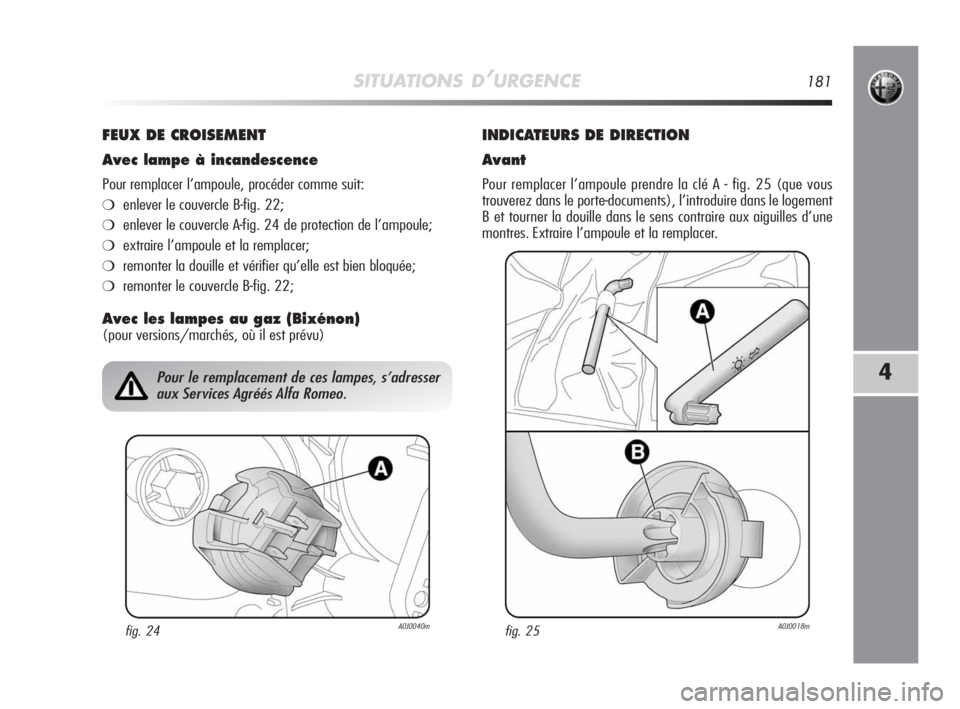

SITUATIONS D’URGENCE181
4
FEUX DE CROISEMENT
Avec lampe à incandescence
Pour remplacer l’ampoule, procéder comme suit:
❍enlever le couvercle B-fig. 22;
❍enlever le couvercle A-fig. 24 de protection de l’ampoule;
❍extraire l’ampoule et la remplacer;
❍remonter la douille et vérifier qu’elle est bien bloquée;
❍remonter le couvercle B-fig. 22;
Avec les lampes au gaz (Bixénon)
(pour versions/marchés, où il est prévu)
INDICATEURS DE DIRECTION
Avant
Pour remplacer l’ampoule prendre la clé A - fig. 25 (que vous
trouverez dans le porte-documents), l’introduire dans le logement
B et tourner la douille dans le sens contraire aux aiguilles d’une
montres. Extraire l’ampoule et la remplacer.
fig. 24A0J0040m
Pour le remplacement de ces lampes, s’adresser
aux Services Agréés Alfa Romeo.
fig. 25A0J0018m
163-200 Alfa MiTo F 2ed 23-12-2009 12:34 Pagina 181

182SITUATIONS D’URGENCE
Clignotants latéraux
Pour remplacer l’ampoule, procéder comme suit:
❍agir sur le transparent A-fig. 26 de façon à comprimer le clip
B, puis extraire l’ensemble vers l’extérieur;
❍tourner la douille C dans le sens contraire aux aiguilles d’une
montre, extraire l’ampoule et la remplacer;
❍remonter la douille C dans le transparent en la tournant dans
les sens des aiguilles d’une montre;
❍remonter l’ensemble en s’assurant du déclic de blocage du clip
intérieur B.
FEUX ANTIBROUILLARD
(pour versions/marchés, où il est prévu)
Pour le remplacement de ces lampes, s’adresser aux Services Agréés
Alfa Romeo.
GROUPES OPTIQUES AR
Pour accéder au groupe optique, agir sur le revêtement latéral du
coffre (voir fig. 27).
FEUX DE POSITION/FEUX DE STOP
Il s’agit de feux à DEL Pour leur remplacement, s’adresser aux Ser-
vices Agréés Alfa Romeo.
INDICATEURS DE DIRECTION
Pour remplacer l’ampoule, extraire la douille A-fig. 27.
fig. 26A0J0042mfig. 27A0J0043m
163-200 Alfa MiTo F 2ed 23-12-2009 12:34 Pagina 182

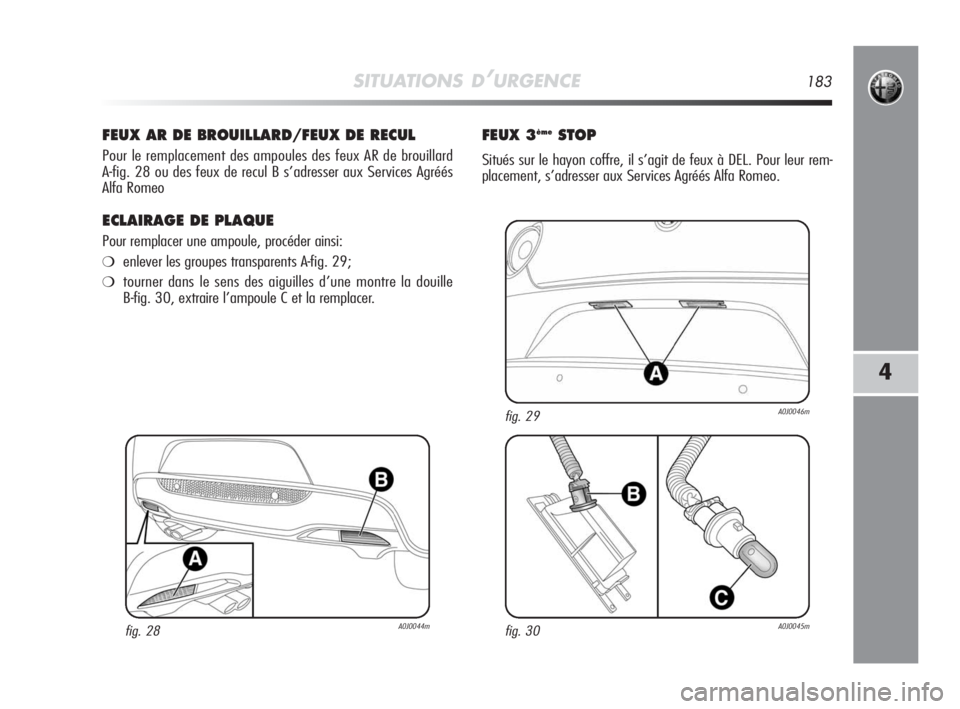

SITUATIONS D’URGENCE183
4
FEUX AR DE BROUILLARD/FEUX DE RECUL
Pour le remplacement des ampoules des feux AR de brouillard
A-fig. 28 ou des feux de recul B s’adresser aux Services Agréés
Alfa Romeo
ECLAIRAGE DE PLAQUE
Pour remplacer une ampoule, procéder ainsi:
❍enlever les groupes transparents A-fig. 29;
❍tourner dans le sens des aiguilles d’une montre la douille
B-fig. 30, extraire l’ampoule C et la remplacer.
FEUX 3èmeSTOP
Situés sur le hayon coffre, il s’agit de feux à DEL. Pour leur rem-
placement, s’adresser aux Services Agréés Alfa Romeo.
fig. 28A0J0044mfig. 30A0J0045m
fig. 29A0J0046m
163-200 Alfa MiTo F 2ed 23-12-2009 12:34 Pagina 183

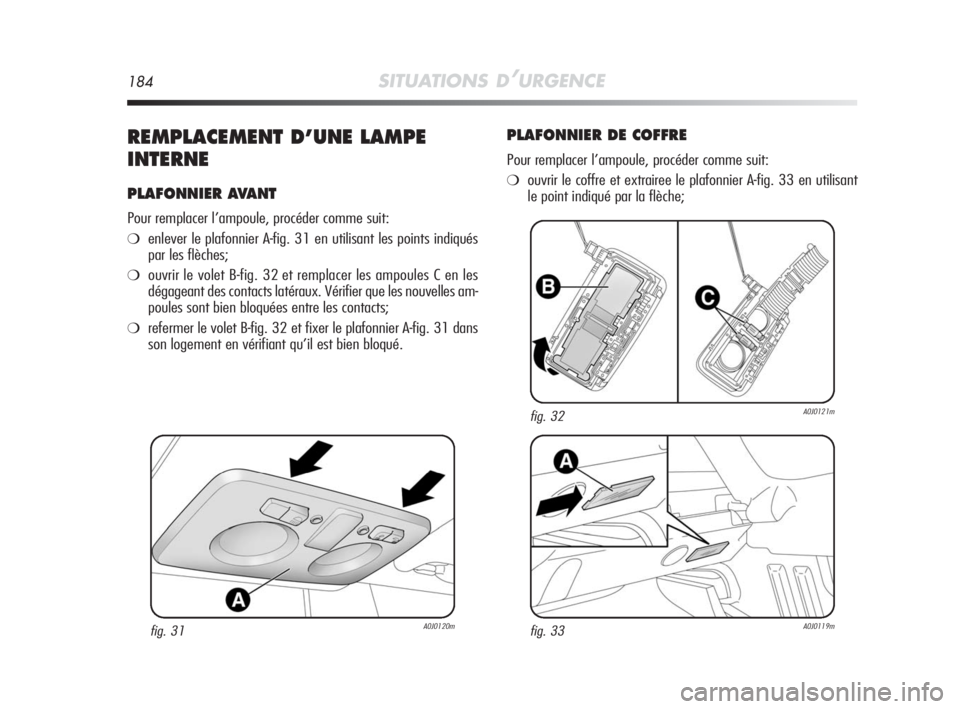

184SITUATIONS D’URGENCE
REMPLACEMENT D’UNE LAMPE
INTERNE
PLAFONNIER AVANT
Pour remplacer l’ampoule, procéder comme suit:
❍enlever le plafonnier A-fig. 31 en utilisant les points indiqués
par les flèches;
❍ouvrir le volet B-fig. 32 et remplacer les ampoules C en les
dégageant des contacts latéraux. Vérifier que les nouvelles am-
poules sont bien bloquées entre les contacts;
❍refermer le volet B-fig. 32 et fixer le plafonnier A-fig. 31 dans
son logement en vérifiant qu’il est bien bloqué.
PLAFONNIER DE COFFRE
Pour remplacer l’ampoule, procéder comme suit:
❍ouvrir le coffre et extrairee le plafonnier A-fig. 33 en utilisant
le point indiqué par la flèche;
fig. 31A0J0120m
fig. 32A0J0121m
fig. 33A0J0119m
163-200 Alfa MiTo F 2ed 23-12-2009 12:34 Pagina 184

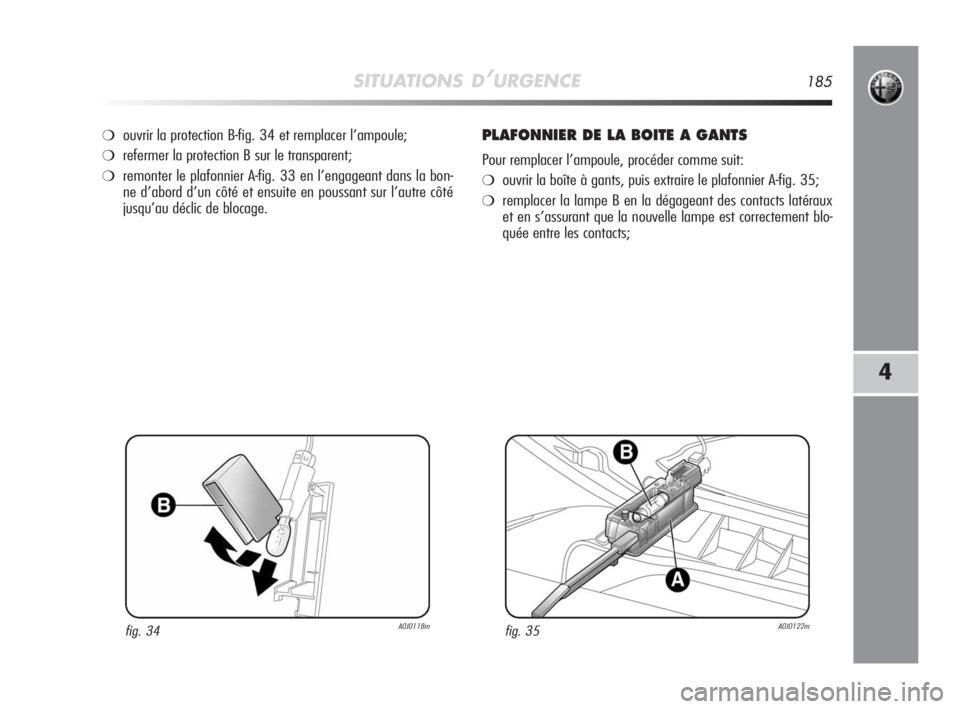

SITUATIONS D’URGENCE185
4
❍ouvrir la protection B-fig. 34 et remplacer l’ampoule;
❍refermer la protection B sur le transparent;
❍remonter le plafonnier A-fig. 33 en l’engageant dans la bon-
ne d’abord d’un côté et ensuite en poussant sur l’autre côté
jusqu’au déclic de blocage.
PLAFONNIER DE LA BOITE A GANTS
Pour remplacer l’ampoule, procéder comme suit:
❍ouvrir la boîte à gants, puis extraire le plafonnier A-fig. 35;
❍remplacer la lampe B en la dégageant des contacts latéraux
et en s’assurant que la nouvelle lampe est correctement blo-
quée entre les contacts;
fig. 34A0J0118mfig. 35A0J0122m
163-200 Alfa MiTo F 2ed 23-12-2009 12:34 Pagina 185

186SITUATIONS D’URGENCE
PLAFONNIER ECLLAIRAGE DE COURTOISIE
(pour versions/marchés, où il est prévu)
Pour remplacer l’ampoule, procéder comme suit:
❍Baisser le pare-soleill et extraire le plafonnier A-fig. 36 en fai-
sant levier sur le point indiqué par la flèche;
❍ôter la protection B en la dégageant des ailettes C, remplacer
l’ampoule D-fig. 37 en la tirant vers l’extérieur et en la déga-
geant des contacts latéraux;
❍monter la nouvelle ampoule en vérifiant qu’elle est bien posi-
tionnée et qu’elle est bloquée entre les contacts;
❍remonter la protection B et bien la positionner entre les
ailettes C;
❍remonter le plafonnier en le montant d’abord du côté E-fig. 37,
puis appuyer sur l’autre côté jusqu’au déclic de blocage de la
languette F.
fig. 36A0J0123mfig. 37A0J0124m
163-200 Alfa MiTo F 2ed 23-12-2009 12:34 Pagina 186

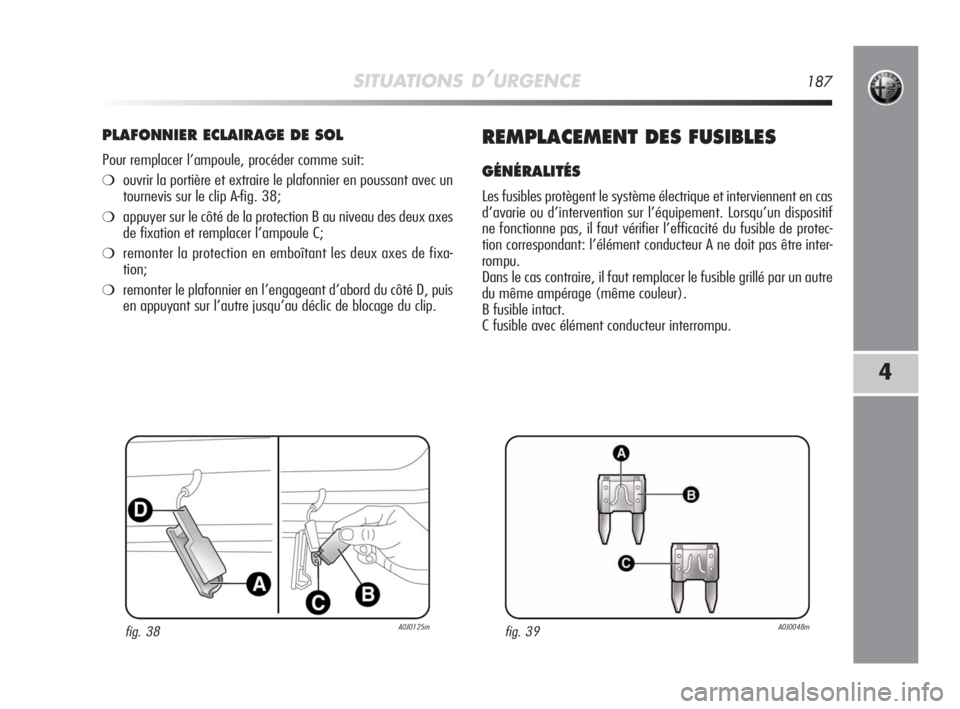

SITUATIONS D’URGENCE187
4
PLAFONNIER ECLAIRAGE DE SOL
Pour remplacer l’ampoule, procéder comme suit:
❍ouvrir la portière et extraire le plafonnier en poussant avec un
tournevis sur le clip A-fig. 38;
❍appuyer sur le côté de la protection B au niveau des deux axes
de fixation et remplacer l’ampoule C;
❍remonter la protection en emboîtant les deux axes de fixa-
tion;
❍remonter le plafonnier en l’engageant d’abord du côté D, puis
en appuyant sur l’autre jusqu’au déclic de blocage du clip.
REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le système électrique et interviennent en cas
d’avarie ou d’intervention sur l’équipement. Lorsqu’un dispositif
ne fonctionne pas, il faut vérifier l’efficacité du fusible de protec-
tion correspondant: l’élément conducteur A ne doit pas être inter-
rompu.
Dans le cas contraire, il faut remplacer le fusible grillé par un autre
du même ampérage (même couleur).
B fusible intact.
C fusible avec élément conducteur interrompu.
fig. 39A0J0048mfig. 38A0J0125m
163-200 Alfa MiTo F 2ed 23-12-2009 12:34 Pagina 187

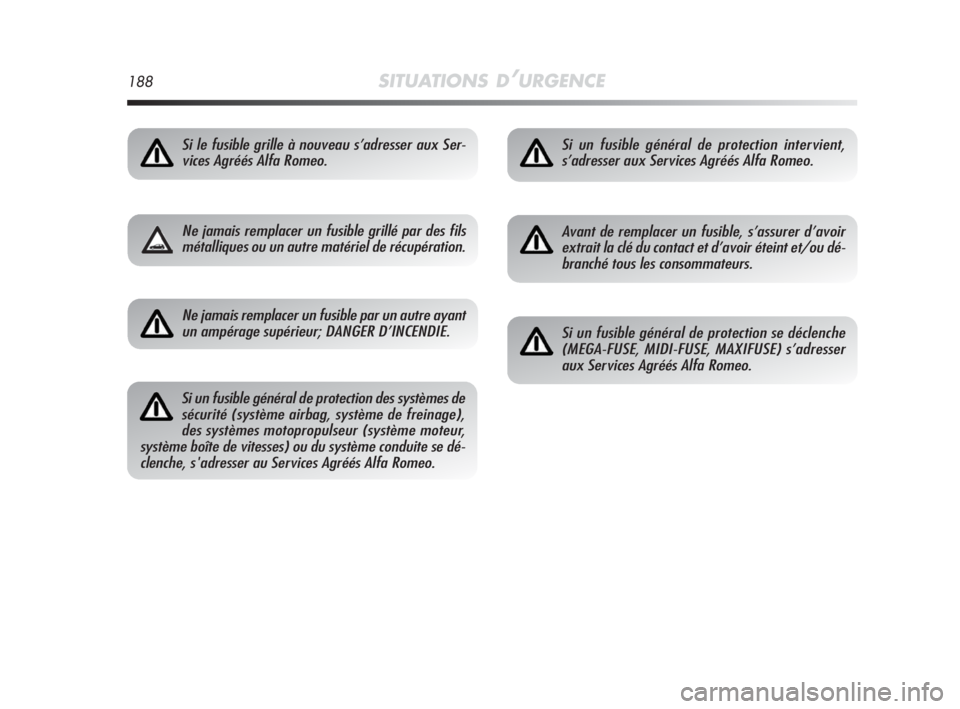

188SITUATIONS D’URGENCE
Si le fusible grille à nouveau s’adresser aux Ser-
vices Agréés Alfa Romeo.
Ne jamais remplacer un fusible grillé par des fils
métalliques ou un autre matériel de récupération.
Ne jamais remplacer un fusible par un autre ayant
un ampérage supérieur; DANGER D’INCENDIE.
Si un fusible général de protection des systèmes de
sécurité (système airbag, système de freinage),
des systèmes motopropulseur (système moteur,
système boîte de vitesses) ou du système conduite se dé-
clenche, s'adresser au Services Agréés Alfa Romeo.
Si un fusible général de protection intervient,
s’adresser aux Services Agréés Alfa Romeo.
Avant de remplacer un fusible, s’assurer d’avoir
extrait la clé du contact et d’avoir éteint et/ou dé-
branché tous les consommateurs.
Si un fusible général de protection se déclenche
(MEGA-FUSE, MIDI-FUSE, MAXIFUSE) s’adresser
aux Services Agréés Alfa Romeo.
163-200 Alfa MiTo F 2ed 23-12-2009 12:34 Pagina 188

SITUATIONS D’URGENCE189
4
fig. 41A0J0204m
Si vous devez laver le compartiment moteur, veillez
à ne pas insister directement avec le jet d'eau sur
la centrale des fusibles et sur les moteurs des es-
suie-glaces.ACCES AUX FUSIBLES
Les fusibles sont groupés dans trois centrales logées dans le com-
partiment moteur, sur la planche de bord et dans le coffre.
Centrale compartiment moteur
Située à côté de la batterie: pour accéder aux fusibles, dévisser
les vis A-fig. 40 et enlever le couvercle B.
Les numéros d’identification du composant électrique correspon-
dant à chaque fusible sont gravés à l’arrière du couvercle.
Après avoir remplacé un fusible, s’assurer d’avoir bien refermé le
couvercle B de la centrale des fusibles.
fig. 40A0J0126m
