190EN CASO DE EMERGENCIA

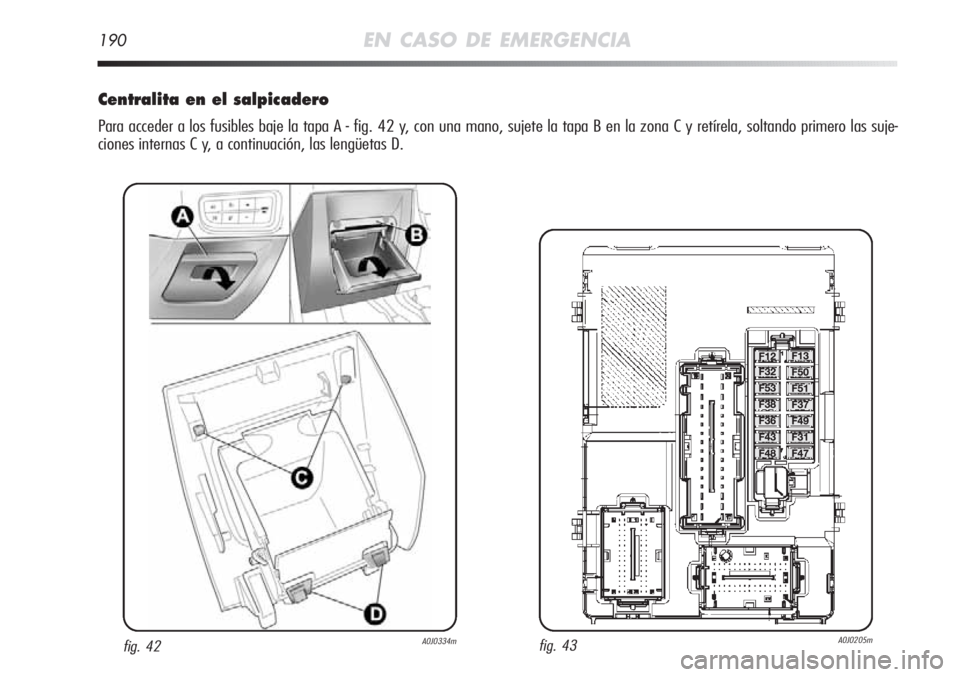

Centralita en el salpicadero
Para acceder a los fusibles baje la tapa A - fig. 42 y, con una mano, sujete la tapa B en la zona C y retírela, soltando primero las suje-
ciones internas C y, a continuación, las lengüetas D.
fig. 43A0J0205mfig. 42A0J0334m

EN CASO DE EMERGENCIA191
4

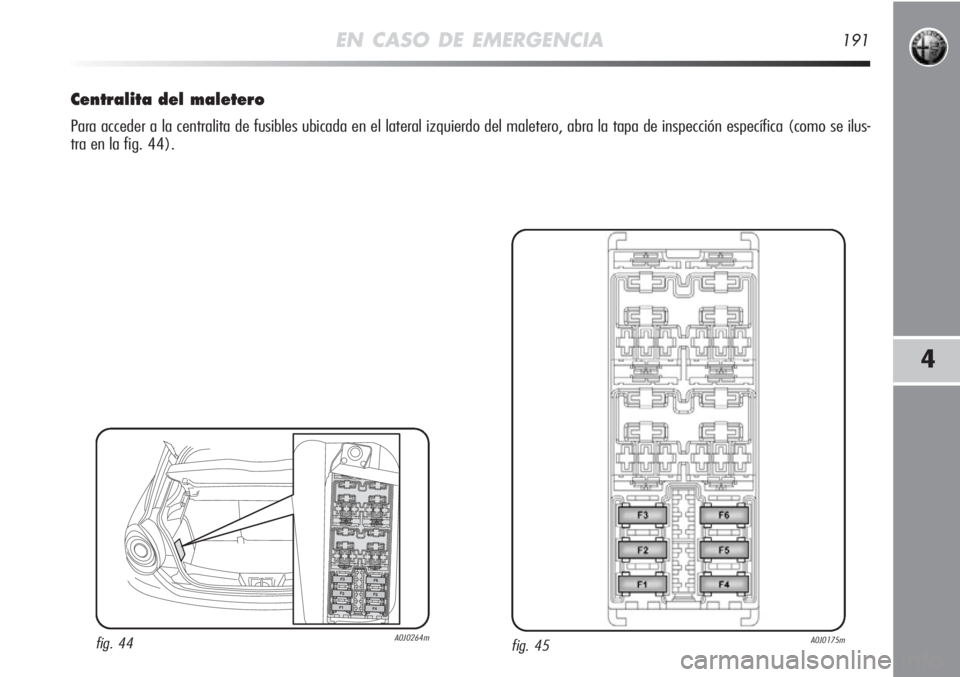

Centralita del maletero
Para acceder a la centralita de fusibles ubicada en el lateral izquierdo del maletero, abra la tapa de inspección específica (como se ilus-
tra en la fig. 44).
fig. 45A0J0175mfig. 44A0J0264m




F14
F12
F13
F12
F13
F30
F37
F51
F32
192EN CASO DE EMERGENCIA
41
43
43
43
43
41
43
43
4315
7,5
7,5
15
15
15
5
5
5

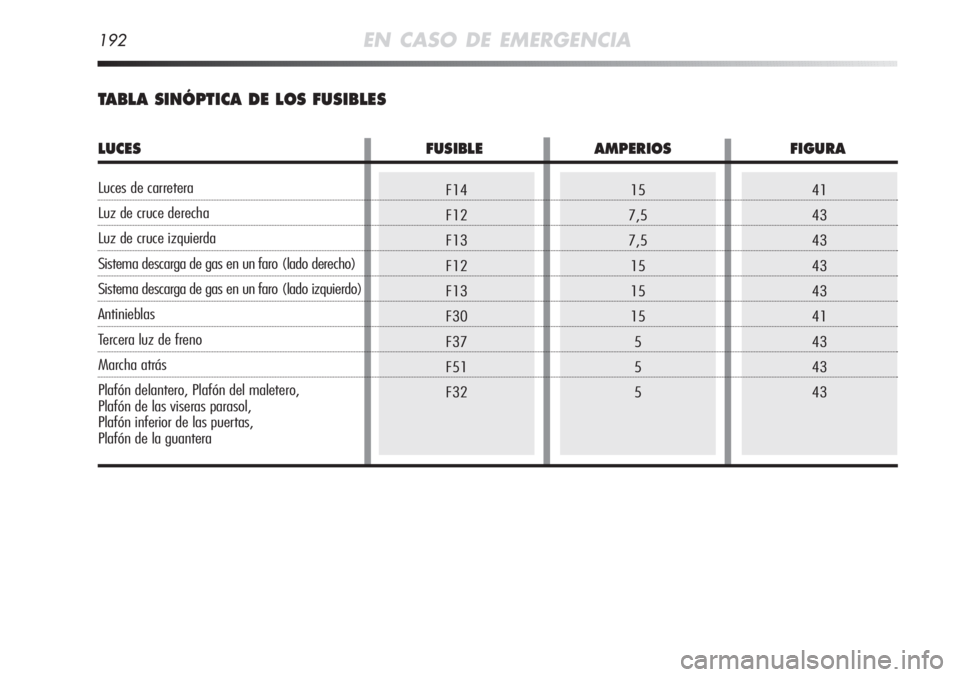

TABLA SINÓPTICA DE LOS FUSIBLES
LUCES FUSIBLE AMPERIOS FIGURA
Luces de carretera
Luz de cruce derecha
Luz de cruce izquierda
Sistema descarga de gas en un faro (lado derecho)
Sistema descarga de gas en un faro (lado izquierdo)
Antinieblas
Tercera luz de freno
Marcha atrás
Plafón delantero, Plafón del maletero,
Plafón de las viseras parasol,
Plafón inferior de las puertas,
Plafón de la guantera

41
41
41
43
41
41
41
41
43
43
4315
20
15
7,5
30
7,5
30
15
5
10
5F08
F09
F10
F13
F15
F19
F20
F21
F31
F36
F37
EN CASO DE EMERGENCIA193
4

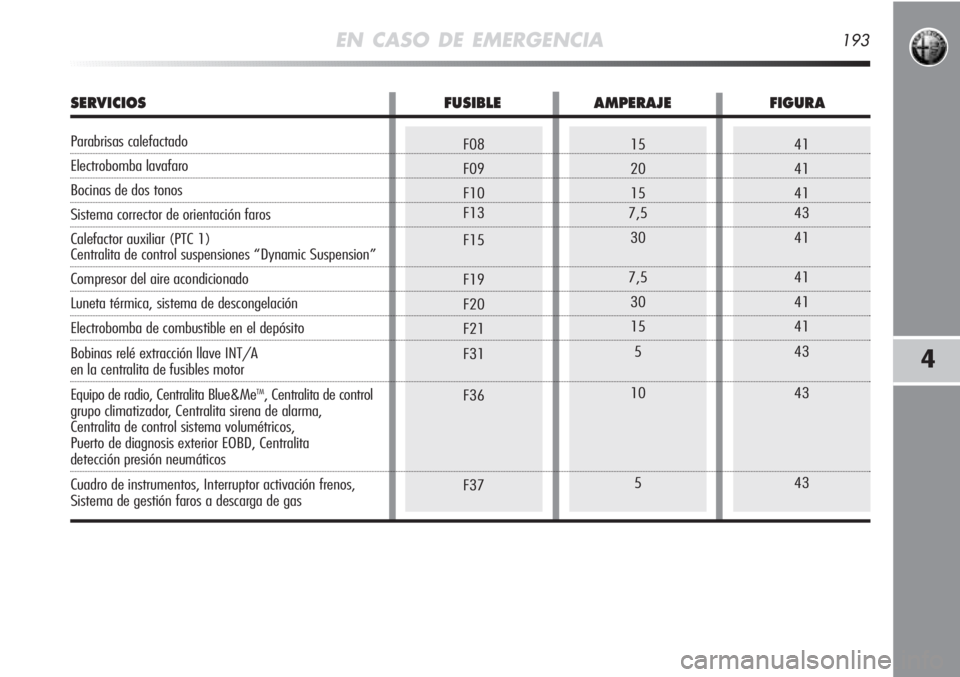

SERVICIOS FUSIBLE AMPERAJE FIGURA
Parabrisas calefactado
Electrobomba lavafaro
Bocinas de dos tonos
Sistema corrector de orientación faros
Calefactor auxiliar (PTC 1)
Centralita de control suspensiones “Dynamic Suspension”
Compresor del aire acondicionado
Luneta térmica, sistema de descongelación
Electrobomba de combustible en el depósito
Bobinas relé extracción llave INT/A
en la centralita de fusibles motor
Equipo de radio, Centralita Blue&Me
TM, Centralita de control
grupo climatizador, Centralita sirena de alarma,
Centralita de control sistema volumétricos,
Puerto de diagnosis exterior EOBD, Centralita
detección presión neumáticos
Cuadro de instrumentos, Interruptor activación frenos,
Sistema de gestión faros a descarga de gas

43
43
43
43
4315
20
20
20
5F38
F43
F47
F48
F49
194EN CASO DE EMERGENCIA

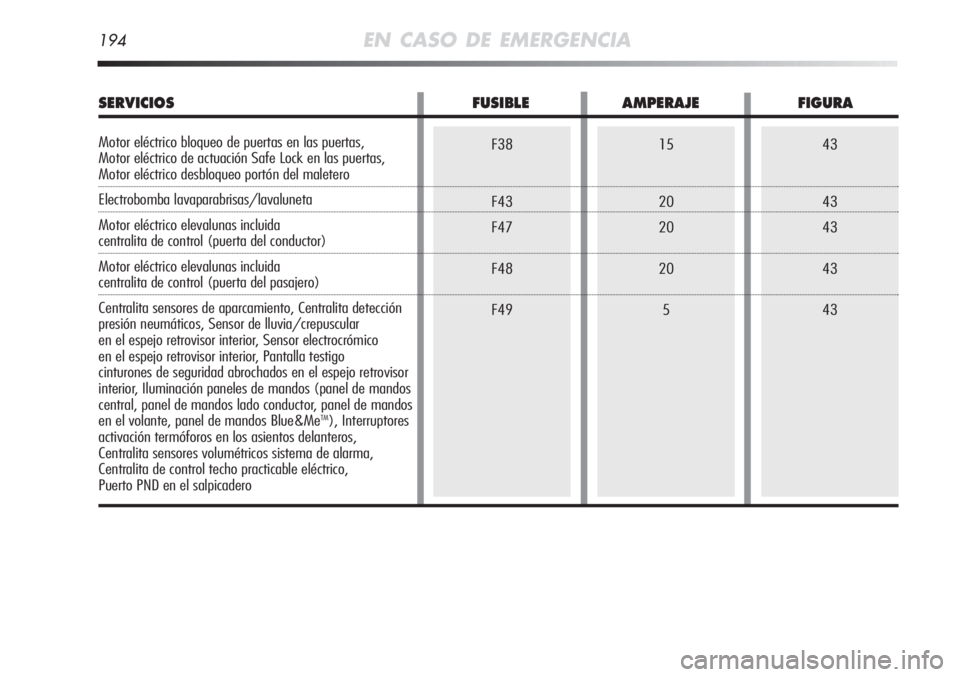

SERVICIOS FUSIBLE AMPERAJE FIGURA
Motor eléctrico bloqueo de puertas en las puertas,
Motor eléctrico de actuación Safe Lock en las puertas,
Motor eléctrico desbloqueo portón del maletero
Electrobomba lavaparabrisas/lavaluneta
Motor eléctrico elevalunas incluida
centralita de control (puerta del conductor)
Motor eléctrico elevalunas incluida
centralita de control (puerta del pasajero)
Centralita sensores de aparcamiento, Centralita detección
presión neumáticos, Sensor de lluvia/crepuscular
en el espejo retrovisor interior, Sensor electrocrómico
en el espejo retrovisor interior, Pantalla testigo
cinturones de seguridad abrochados en el espejo retrovisor
interior, Iluminación paneles de mandos (panel de mandos
central, panel de mandos lado conductor, panel de mandos
en el volante, panel de mandos Blue&Me
TM), Interruptores
activación termóforos en los asientos delanteros,
Centralita sensores volumétricos sistema de alarma,
Centralita de control techo practicable eléctrico,
Puerto PND en el salpicadero

43
43
45
45
45
45
45
45
41
41
415
5
15
10
15
20
–
15
40
15
7,5F51
F53
F4
F5
F6
F1
F2
F3
F83
F85
F87
EN CASO DE EMERGENCIA195
4

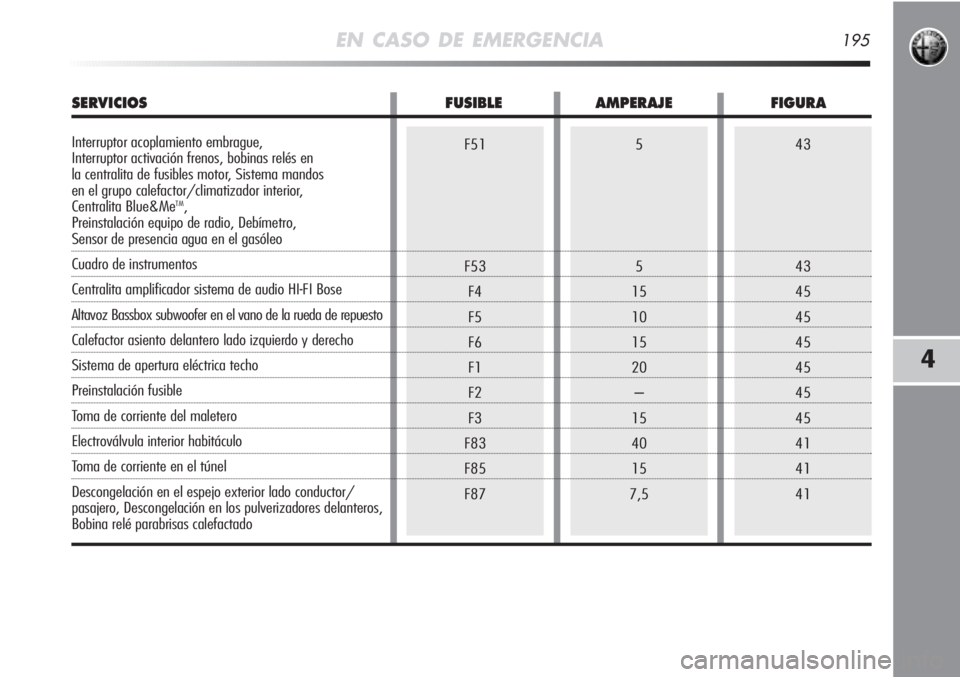

SERVICIOS FUSIBLE AMPERAJE FIGURA
Interruptor acoplamiento embrague,
Interruptor activación frenos, bobinas relés en
la centralita de fusibles motor, Sistema mandos
en el grupo calefactor/climatizador interior,
Centralita Blue&Me
TM,
Preinstalación equipo de radio, Debímetro,
Sensor de presencia agua en el gasóleo
Cuadro de instrumentos
Centralita amplificador sistema de audio HI-FI Bose
Altavoz Bassbox subwoofer en el vano de la rueda de repuesto
Calefactor asiento delantero lado izquierdo y derecho
Sistema de apertura eléctrica techo
Preinstalación fusible
Toma de corriente del maletero
Electroválvula interior habitáculo
Toma de corriente en el túnel
Descongelación en el espejo exterior lado conductor/
pasajero, Descongelación en los pulverizadores delanteros,
Bobina relé parabrisas calefactado

196EN CASO DE EMERGENCIA

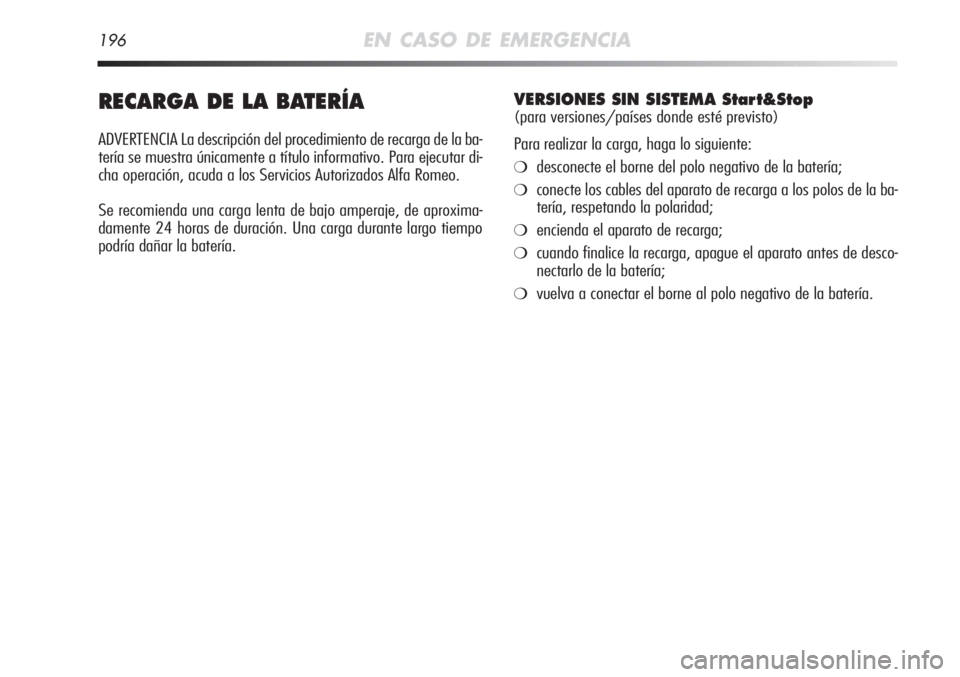

RECARGA DE LA BATERÍA
ADVERTENCIA La descripción del procedimiento de recarga de la ba-
tería se muestra únicamente a título informativo. Para ejecutar di-
cha operación, acuda a los Servicios Autorizados Alfa Romeo.
Se recomienda una carga lenta de bajo amperaje, de aproxima-
damente 24 horas de duración. Una carga durante largo tiempo
podría dañar la batería.
VERSIONES SIN SISTEMA Start&Stop
(para versiones/países donde esté previsto)
Para realizar la carga, haga lo siguiente:
❍desconecte el borne del polo negativo de la batería;
❍conecte los cables del aparato de recarga a los polos de la ba-
tería, respetando la polaridad;
❍encienda el aparato de recarga;
❍cuando finalice la recarga, apague el aparato antes de desco-
nectarlo de la batería;
❍vuelva a conectar el borne al polo negativo de la batería.

EN CASO DE EMERGENCIA197
4

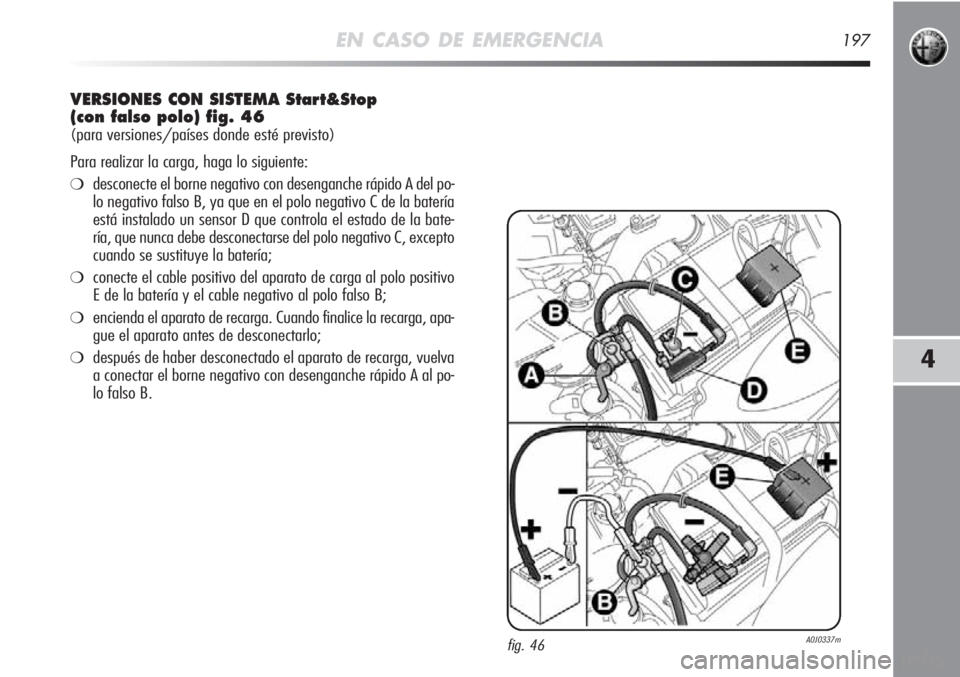

VERSIONES CON SISTEMA Start&Stop
(con falso polo) fig. 46
(para versiones/países donde esté previsto)
Para realizar la carga, haga lo siguiente:
❍desconecte el borne negativo con desenganche rápido A del po-
lo negativo falso B, ya que en el polo negativo C de la batería
está instalado un sensor D que controla el estado de la bate-
ría, que nunca debe desconectarse del polo negativo C, excepto
cuando se sustituye la batería;
❍conecte el cable positivo del aparato de carga al polo positivo
E de la batería y el cable negativo al polo falso B;
❍encienda el aparato de recarga. Cuando finalice la recarga, apa-
gue el aparato antes de desconectarlo;
❍después de haber desconectado el aparato de recarga, vuelva
a conectar el borne negativo con desenganche rápido A al po-
lo falso B.
fig. 46A0J0337m

198EN CASO DE EMERGENCIA

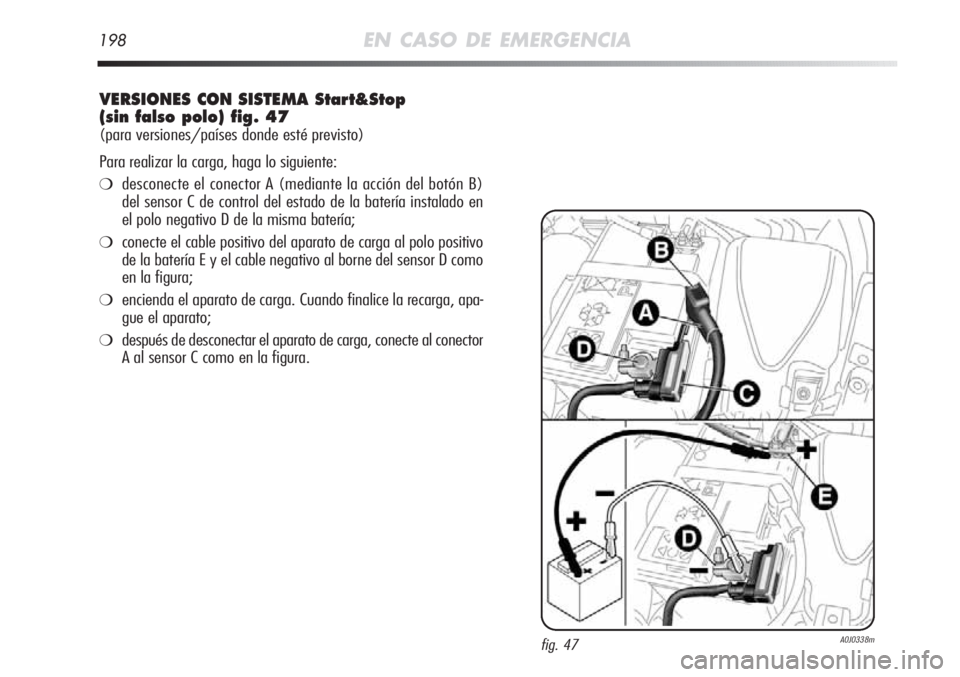

VERSIONES CON SISTEMA Start&Stop
(sin falso polo) fig. 47
(para versiones/países donde esté previsto)
Para realizar la carga, haga lo siguiente:
❍desconecte el conector A (mediante la acción del botón B)
del sensor C de control del estado de la batería instalado en
el polo negativo D de la misma batería;
❍conecte el cable positivo del aparato de carga al polo positivo
de la batería E y el cable negativo al borne del sensor D como
en la figura;
❍encienda el aparato de carga. Cuando finalice la recarga, apa-
gue el aparato;
❍después de desconectar el aparato de carga, conecte al conector
A al sensor C como en la figura.
fig. 47A0J0338m

EN CASO DE EMERGENCIA199
4
Antes de empezar a remolcar, gire la llave de con-
tacto a la posición MAR y luego a la posición STOP
sin extraerla. Al retirar la llave se activa automá-
ticamente el bloqueo de la dirección, en consecuencia es
imposible doblar las ruedas.
fig. 48A0J0038mfig. 49A0J0039m

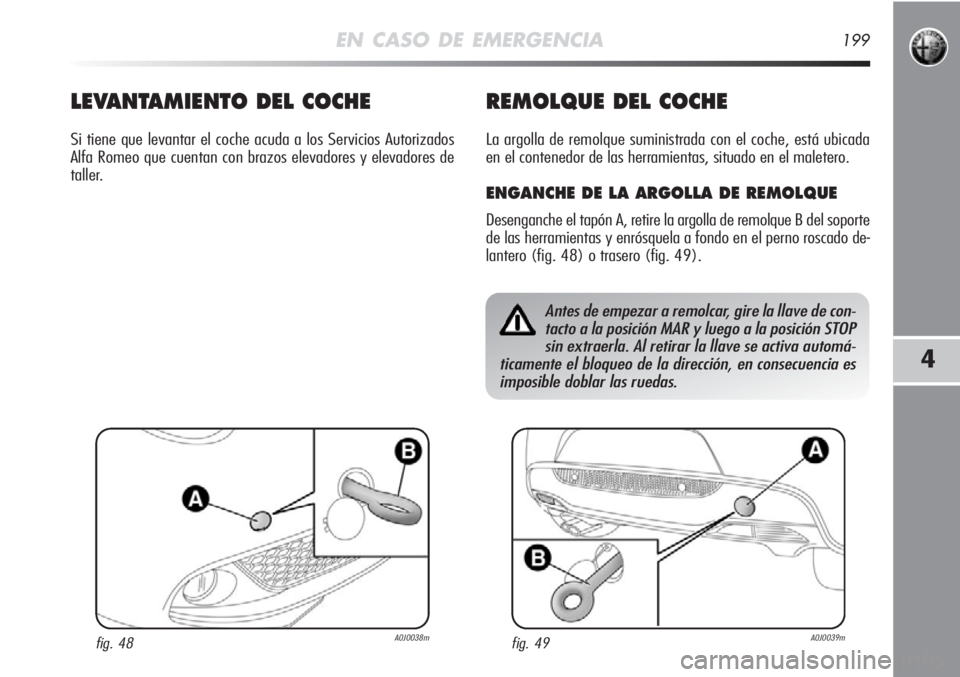

LEVANTAMIENTO DEL COCHE
Si tiene que levantar el coche acuda a los Servicios Autorizados
Alfa Romeo que cuentan con brazos elevadores y elevadores de
taller.
REMOLQUE DEL COCHE
La argolla de remolque suministrada con el coche, está ubicada
en el contenedor de las herramientas, situado en el maletero.
ENGANCHE DE LA ARGOLLA DE REMOLQUE
Desenganche el tapón A, retire la argolla de remolque B del soporte
de las herramientas y enrósquela a fondo en el perno roscado de-
lantero (fig. 48) o trasero (fig. 49).
