isofix Alfa Romeo MiTo 2014 Handleiding (in Dutch)

"UNIVERSEEL" KINDERZITJE
MONTEREN (met de
veiligheidsgordels)GROEP 0 en 0+
De afbeelding dient slechts ter illustratie van de
montage. Monteer het kinderzitje overeenkomstig de
aanwijzingen, die bijgesloten moeten zijn.
Baby's tot 13 kg moeten in kinderzitjes worden vervoerd die
achterstevoren zijn geplaatst, zoals afgebeeld in fig. 96 waarbij het
achterhoofd wordt gesteund en bij plotseling remmen de nek niet
wordt belast.
Het kinderzitje wordt op zijn plaats gehouden door de
veiligheidsgordels van de auto, zoals getoond in fig. 96, en moet het
kind beschermen met de eigen gordels.
GROEP 1
De afbeelding dient slechts ter illustratie van de
montage. Monteer het kinderzitje overeenkomstig de
aanwijzingen, die bijgesloten moeten zijn.
Kinderen met een gewicht van 9 tot 18 kg mogen in een in de
rijrichting gemonteerd kinderzitje vervoerd worden fig. 97.
Er zijn kinderzitjes met Isofix bevestigingen
beschikbaar, waarmee het zitje veilig met de stoel
verankerd kan worden zonder de veiligheidsgordels
van de auto te gebruiken.
fig. 96
A0J0097
fig. 97
A0J0371
120WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

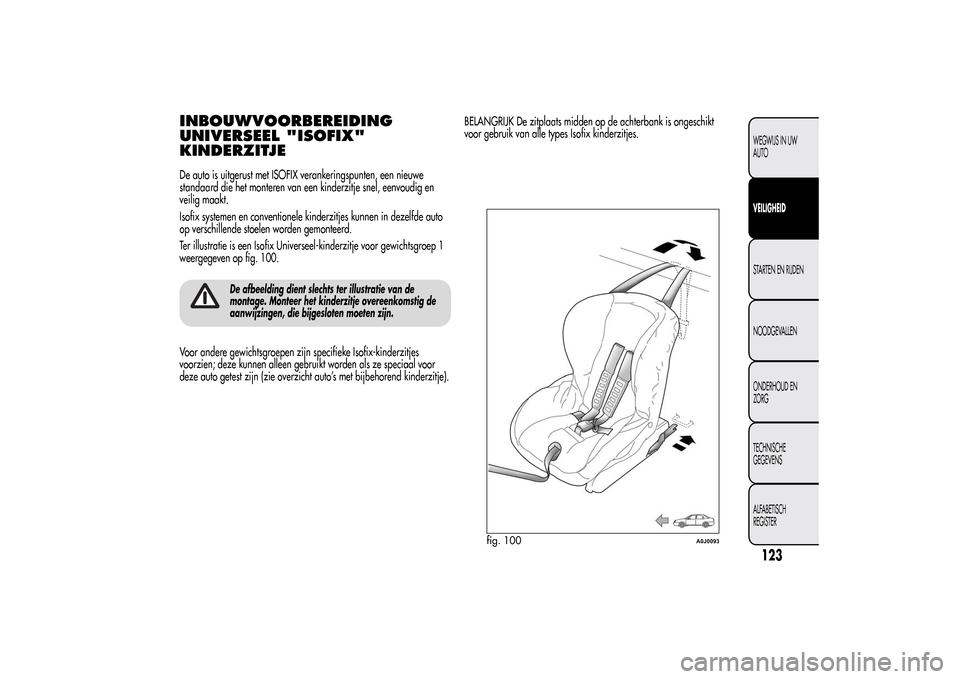

INBOUWVOORBEREIDING
UNIVERSEEL "ISOFIX"
KINDERZITJEDe auto is uitgerust met ISOFIX verankeringspunten, een nieuwe
standaard die het monteren van een kinderzitje snel, eenvoudig en
veilig maakt.
Isofix systemen en conventionele kinderzitjes kunnen in dezelfde auto
op verschillende stoelen worden gemonteerd.
Ter illustratie is een Isofix Universeel-kinderzitje voor gewichtsgroep 1
weergegeven op fig. 100.
De afbeelding dient slechts ter illustratie van de
montage. Monteer het kinderzitje overeenkomstig de
aanwijzingen, die bijgesloten moeten zijn.
Voor andere gewichtsgroepen zijn specifieke Isofix-kinderzitjes
voorzien; deze kunnen alleen gebruikt worden als ze speciaal voor
deze auto getest zijn (zie overzicht auto’s met bijbehorend kinderzitje).BELANGRIJK De zitplaats midden op de achterbank is ongeschikt
voor gebruik van alle types Isofix kinderzitjes.
fig. 100
A0J0093
123WEGWIJS IN UW
AUTOVEILIGHEIDSTARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

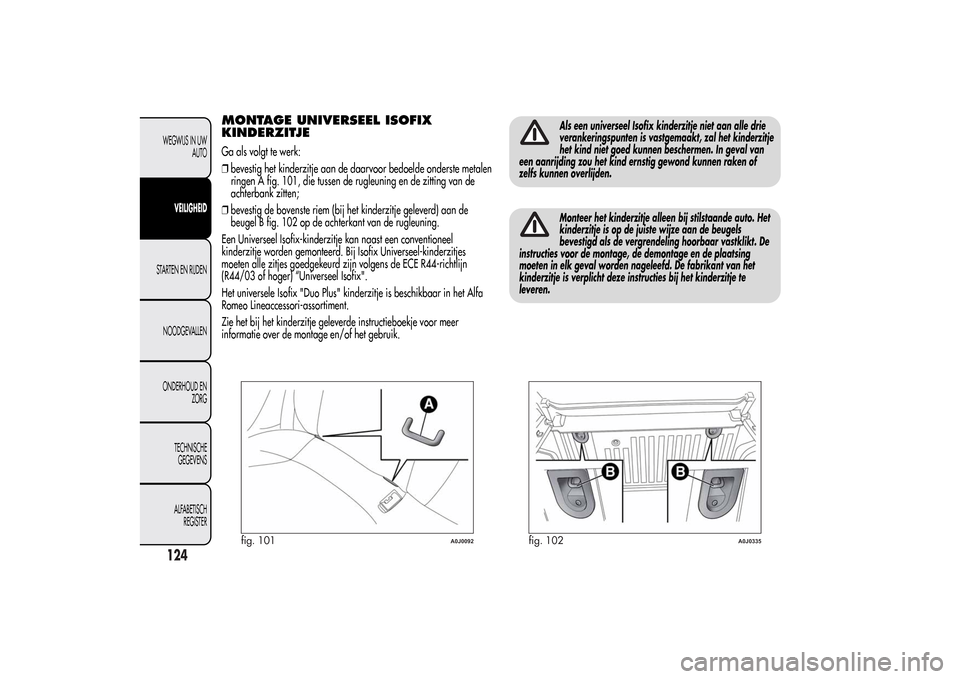

MONTAGE UNIVERSEEL ISOFIX
KINDERZITJEGa als volgt te werk:
❒bevestig het kinderzitje aan de daarvoor bedoelde onderste metalen
ringen A fig. 101, die tussen de rugleuning en de zitting van de
achterbank zitten;
❒bevestig de bovenste riem (bij het kinderzitje geleverd) aan de
beugel B fig. 102 op de achterkant van de rugleuning.
Een Universeel Isofix-kinderzitje kan naast een conventioneel
kinderzitje worden gemonteerd. Bij Isofix Universeel-kinderzitjes
moeten alle zitjes goedgekeurd zijn volgens de ECE R44-richtlijn
(R44/03 of hoger) “Universeel Isofix".
Het universele Isofix "Duo Plus" kinderzitje is beschikbaar in het Alfa
Romeo Lineaccessori-assortiment.
Zie het bij het kinderzitje geleverde instructieboekje voor meer
informatie over de montage en/of het gebruik.
Als een universeel Isofix kinderzitje niet aan alle drie
verankeringspunten is vastgemaakt, zal het kinderzitje
het kind niet goed kunnen beschermen. In geval van
een aanrijding zou het kind ernstig gewond kunnen raken of
zelfs kunnen overlijden.Monteer het kinderzitje alleen bij stilstaande auto. Het
kinderzitje is op de juiste wijze aan de beugels
bevestigd als de vergrendeling hoorbaar vastklikt. De
instructies voor de montage, de demontage en de plaatsing
moeten in elk geval worden nageleefd. De fabrikant van het
kinderzitje is verplicht deze instructies bij het kinderzitje te
leveren.
fig. 101
A0J0092
fig. 102
A0J0335
124WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

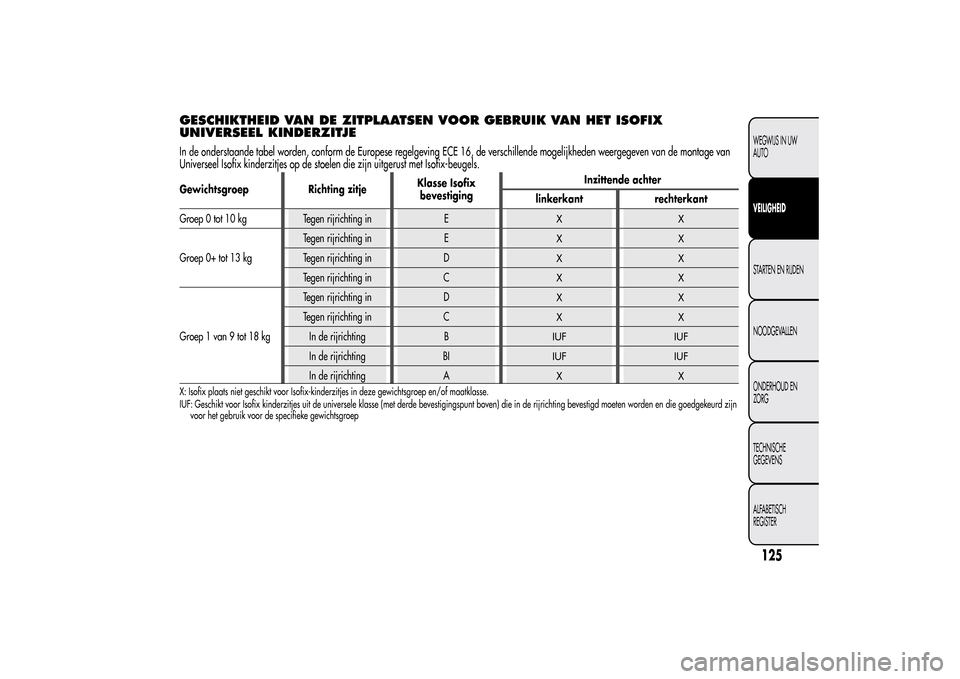

GESCHIKTHEID VAN DE ZITPLAATSEN VOOR GEBRUIK VAN HET ISOFIX
UNIVERSEEL KINDERZITJEIn de onderstaande tabel worden, conform de Europese regelgeving ECE 16, de verschillende mogelijkheden weergegeven van de montage van
Universeel Isofix kinderzitjes op de stoelen die zijn uitgerust met Isofix-beugels.Gewichtsgroep Richting zitjeKlasse Isofix
bevestigingInzittende achter
linkerkant rechterkant
Groep 0 tot 10 kg Tegen rijrichting in E
XX
Groep 0+ tot 13 kgTegen rijrichting in E
XX
Tegen rijrichting in D
XX
Tegen rijrichting in C
XX
Groep 1 van 9 tot 18 kgTegen rijrichting in D
XX
Tegen rijrichting in C
XX
In de rijrichting B
IUF IUF
In de rijrichting BI
IUF IUF
In de rijrichting A
XX
X: Isofix plaats niet geschikt voor Isofix-kinderzitjes in deze gewichtsgroep en/of maatklasse.
IUF: Geschikt voor Isofix kinderzitjes uit de universele klasse (met derde bevestigingspunt boven) die in de rijrichting bevestigd moeten worden endie goedgekeurd zijn
voor het gebruik voor de specifieke gewichtsgroep
