alarm Alfa Romeo MiTo 2015 Handleiding (in Dutch)

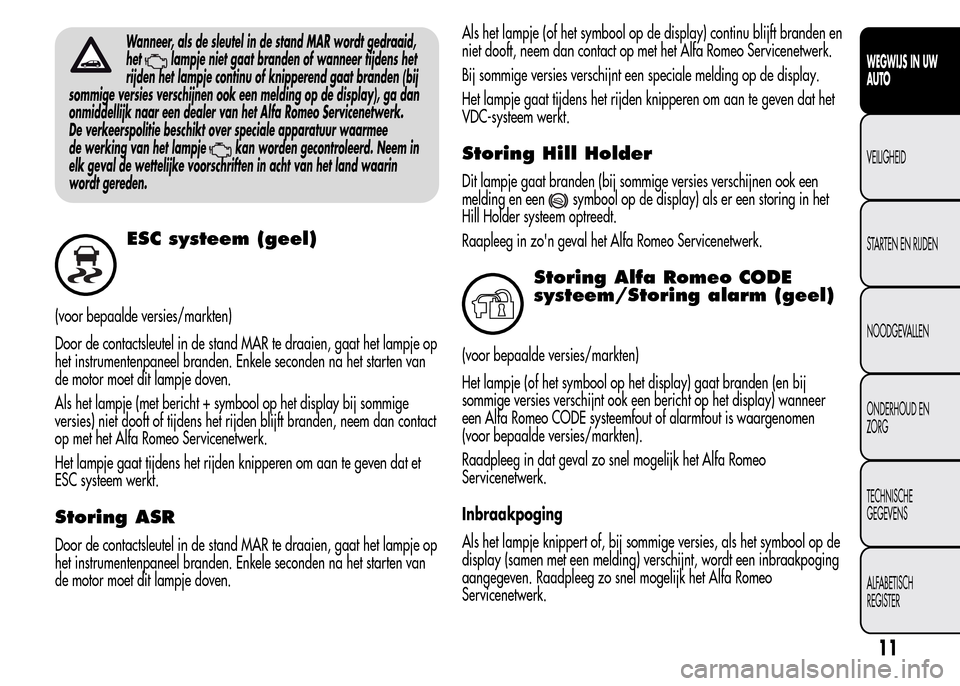

Wanneer, als de sleutel in de stand MAR wordt gedraaid,
het
lampje niet gaat branden of wanneer tijdens het
rijden het lampje continu of knipperend gaat branden (bij
sommige versies verschijnen ook een melding op de display), ga dan
onmiddellijk naar een dealer van het Alfa Romeo Servicenetwerk.
De verkeerspolitie beschikt over speciale apparatuur waarmee
de werking van het lampje
kan worden gecontroleerd. Neem in
elk geval de wettelijke voorschriften in acht van het land waarin
wordt gereden.
ESC systeem (geel)
(voor bepaalde versies/markten)
Door de contactsleutel in de stand MAR te draaien, gaat het lampje op
het instrumentenpaneel branden. Enkele seconden na het starten van
de motor moet dit lampje doven.
Als het lampje (met bericht + symbool op het display bij sommige
versies) niet dooft of tijdens het rijden blijft branden, neem dan contact
op met het Alfa Romeo Servicenetwerk.
Het lampje gaat tijdens het rijden knipperen om aan te geven dat et
ESC systeem werkt.
Storing ASR
Door de contactsleutel in de stand MAR te draaien, gaat het lampje op
het instrumentenpaneel branden. Enkele seconden na het starten van
de motor moet dit lampje doven.Als het lampje (of het symbool op de display) continu blijft branden en
niet dooft, neem dan contact op met het Alfa Romeo Servicenetwerk.
Bij sommige versies verschijnt een speciale melding op de display.
Het lampje gaat tijdens het rijden knipperen om aan te geven dat het
VDC-systeem werkt.
Storing Hill Holder
Dit lampje gaat branden (bij sommige versies verschijnen ook een
melding en een
symbool op de display) als er een storing in het
Hill Holder systeem optreedt.
Raapleeg in zo'n geval het Alfa Romeo Servicenetwerk.
Storing Alfa Romeo CODE
systeem/Storing alarm (geel)
(voor bepaalde versies/markten)
Het lampje (of het symbool op het display) gaat branden (en bij
sommige versies verschijnt ook een bericht op het display) wanneer
een Alfa Romeo CODE systeemfout of alarmfout is waargenomen
(voor bepaalde versies/markten).
Raadpleeg in dat geval zo snel mogelijk het Alfa Romeo
Servicenetwerk.
Inbraakpoging
Als het lampje knippert of, bij sommige versies, als het symbool op de
display (samen met een melding) verschijnt, wordt een inbraakpoging
aangegeven. Raadpleeg zo snel mogelijk het Alfa Romeo
Servicenetwerk.
11
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Water in dieselfilter
(voor bepaalde versies/markten)
Het lampje brandt als er water in het dieselfilter is waargenomen.
Snelheidslimiet overschreden
(voor bepaalde versies/markten)
Het lampje gaat branden als de in het Setup-menu ingestelde
snelheidslimiet wordt overschreden.
Bij sommige versies verschijnen er bij het overschrijden van deze limiet
een bericht en een symbool op het display en klinkt er een
geluidssignaal.
Mistachterlicht (geel)
Het lampje gaan branden wanneer het mistachterlicht wordt
ingeschakeld.
Mistlampen voor (groen)
Het lampje gaan branden wanneer de mistlampen voor worden
ingeschakeld.
Parkeerverlichting (groen)
Dit lampje gaat branden wanneer de parkeerverlichting wordt
ingeschakeld.
Follow me home (groen)
Dit lampje gaat branden (en er verschijnt ook een melding op de
display) als deze functie wordt ingeschakeld (zie de paragraaf “Follow
me home” in dit hoofdstuk).
2
Dimlicht (groen)
Het lampje gaan branden wanneer het dimlicht wordt ingeschakeld.
Grootlicht (blauw)
Het lampje gaan branden wanneer het grootlicht wordt ingeschakeld.
Linker richtingaanwijzer
(groen)
Het lampje gaat branden wanneer de richtingaanwijzer-hendel
omlaag wordt verplaatst of wanneer de drukknop voor de
alarmknipperlichten wordt ingedrukt.
15
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Rechter richtingaanwijzer
(groen)
Het lampje gaat branden wanneer de richtingaanwijzerhendel
omhoog wordt verplaatst of wanneer de drukknop voor de
alarmknipperlichten wordt ingedrukt.
Lage bandenspanning
(voor bepaalde versies/markten)
Dit lampje (of symbool op de display) gaat branden (bij sommige
versies verschijnt ook een melding op de display) (alsook een
geluidsignaal) als de bandenspanning van een of meerdere banden
onder een bepaalde grenswaarde komt.
Zo wordt de bestuurder door de TPMS op de hoogte gebracht wanneer
de bandenspanning gevaarlijk laag is en het risico op lekkage
optreedt.
BELANGRIJK Rijd niet verder met een of meerdere banden met te lage
spanning, dit kan de wendbaarheid van de auto nadelig beïnvloeden.
Breng de auto tot stilstand, voorkom bruusk remmen en sturen.
Vervang het wiel meteen door het noodreservewiel (voor bepaalde
versies/markten) of repareer het m.b.v. de speciale reparatiekit (zie
“Een wiel vervangen” in hoofdstuk “Noodgevallen” en raadpleeg het
Alfa Romeo Servicenetwerk zo spoedig mogelijk.Storing TPMS
Dit lampje (of symbool op de display) gaat branden (en bij sommige
versies verschijnt ook een melding op de display) wanneer een fout
in de TPMS is waargenomen.
Raadpleeg in dat geval zo snel mogelijk het Alfa Romeo
Servicenetwerk.
Als een of meerdere wielen niet met sensoren wordt gemonteerd,
verschijnt een melding op de display tot de oorspronkelijke condities
zijn hersteld.
Bandenspanning controleren
De lampje (of symbool op de display) gaat branden (bij sommige
versies verschijnt ook een melding op de display) wanneer de
bandenspanning onder de aanbevolen waarde voor een lange
levensduur van de band en een zuinig brandstofverbruik komt. Het
lampje kan ook wijzen op drukverlies.
Als twee of meerdere banden zich in voornoemde toestand bevinden,
toont de display sequentieel de aanwijzingen voor elkeen van de
banden.
Onder dergelijke omstandigheden moet de juiste bandenspanning
worden hersteld (zie het hoofdstuk “Technische gegevens”).
16
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

DIEFSTALALARM
(voor bepaalde versies/markten)
INSCHAKELING
Het alarm gaat onder de volgende omstandigheden af:
❒wanneer een van de portieren, de laadruimte of de motorkap
ongeoorloofd wordt geopend (omtrekbeveiliging);
❒verkeerde bediening van het contactslot (contactsleutel in de stand
MAR);
❒bij het loskoppelen van de accukabels;
❒beweging in de inzittendenruimte (volumetrische beveiliging);
❒abnormaal optillen/kantelen van de auto (voor bepaalde
versies/markten).
De inschakeling van het alarm wordt aangegeven door een akoestisch
en een visueel signaal (het knipperen van de richtingaanwijzers
gedurende enkele seconden). De inschakelwijzen van het alarm
kunnen variëren naargelang de markt. Er is een maximum aantal cycli
voorzien voor de geluidssignalen en de alarmknipperlichten. Na
verloop van dit aantal cycli, zal het bewakingssysteem weer normaal
functioneren.
BELANGRIJK De startblokkering wordt verzekerd door de Alfa Romeo
CODE die deze functie automatisch inschakelt wanneer de sleutel uit
het contactslot wordt genomen.
BELANGRIJK De werking van het diefstalalarm is marktgebonden en
kan dus per land verschillen.
INSCHAKELING VAN HET ALARM
Druk bij gesloten portieren, laadruimte en motorkap en met de sleutel
in de stand STOP of verwijderd, op de knop
van de
afstandsbediening terwijl u de afstandsbediening in de richting van het
voertuig houdt. Afgezien van sommige marktuitvoeringen, wordt een
geluidssignaal voortgebracht en worden de portieren vergrendeld.
Voordat het alarm wordt ingeschakeld, wordt een zelfdiagnose
uitgevoerd: als een storing wordt gevonden, dan weerklinkt nogmaals
een geluidssignaal en/of gaat de led op het dashboard branden.
Als na inschakeling van het alarm een tweede geluidssignaal
weerklinkt en/of de led op het dashboard gaat branden, wacht dan
ongeveer 4 seconden en zet het alarm uit door te drukken op de
knop, controleer of alle portieren, de motorkap en de bagageruimte
correct vergrendeld zijn en schakel het systeem opnieuw in door te
drukken op de
knop.
Wanneer zelfs bij goed gesloten portieren, motorkap en laadruimte
het geluidssignaal weerklinkt, dan is er een storing in de werking van
het systeem gevonden. Raapleeg in zo'n geval het Alfa Romeo
Servicenetwerk.
ZELF-INSCHAKELEND ALARM
(voor bepaalde versies/markten)
Als het alarm niet ingeschakeld werd met behulp van de
afstandsbediening, als er ongeveer 30 seconden verstreken zijn nadat
de contactsleutel op STOP werd gedraaid en een deur of de achterklep
voor het laatst geopend en gesloten werd, wordt het alarm
automatisch ingeschakeld.
Dit wordt aangegeven door het knipperen van de led op knop A fig.
20 en de hiervoor beschreven aanwijzingen voor inschakeling.
Om het alarm uit te schakelen op de
toets met het op de
afstandsbediening drukken.
40
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

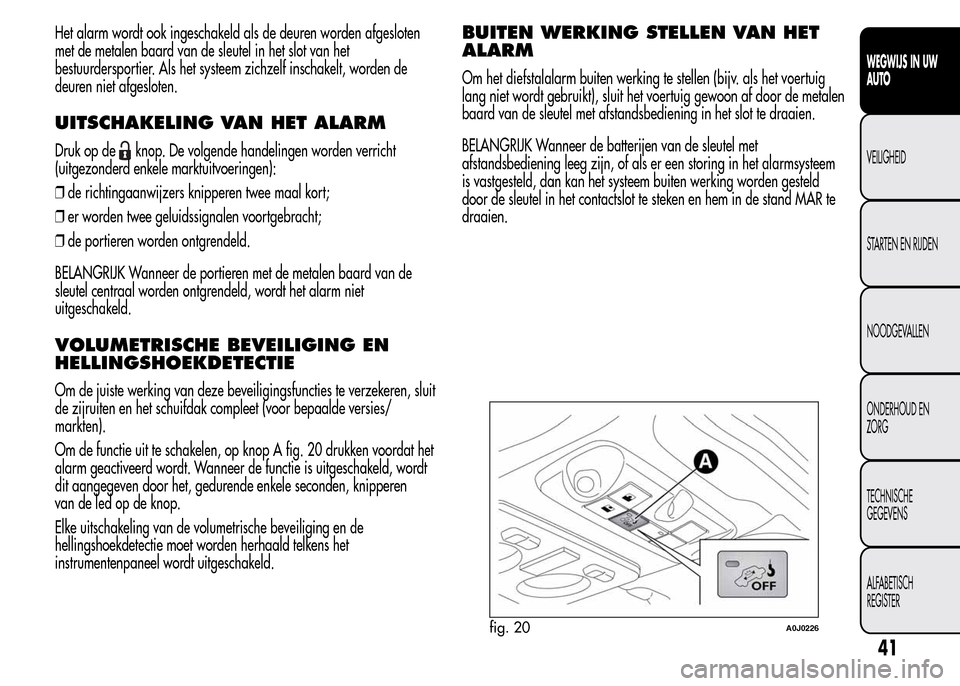

Het alarm wordt ook ingeschakeld als de deuren worden afgesloten
met de metalen baard van de sleutel in het slot van het
bestuurdersportier. Als het systeem zichzelf inschakelt, worden de
deuren niet afgesloten.
UITSCHAKELING VAN HET ALARM
Druk op deknop. De volgende handelingen worden verricht
(uitgezonderd enkele marktuitvoeringen):
❒de richtingaanwijzers knipperen twee maal kort;
❒er worden twee geluidssignalen voortgebracht;
❒de portieren worden ontgrendeld.
BELANGRIJK Wanneer de portieren met de metalen baard van de
sleutel centraal worden ontgrendeld, wordt het alarm niet
uitgeschakeld.
VOLUMETRISCHE BEVEILIGING EN
HELLINGSHOEKDETECTIE
Om de juiste werking van deze beveiligingsfuncties te verzekeren, sluit
de zijruiten en het schuifdak compleet (voor bepaalde versies/
markten).
Om de functie uit te schakelen, op knop A fig. 20 drukken voordat het
alarm geactiveerd wordt. Wanneer de functie is uitgeschakeld, wordt
dit aangegeven door het, gedurende enkele seconden, knipperen
van de led op de knop.
Elke uitschakeling van de volumetrische beveiliging en de
hellingshoekdetectie moet worden herhaald telkens het
instrumentenpaneel wordt uitgeschakeld.
BUITEN WERKING STELLEN VAN HET
ALARM
Om het diefstalalarm buiten werking te stellen (bijv. als het voertuig
lang niet wordt gebruikt), sluit het voertuig gewoon af door de metalen
baard van de sleutel met afstandsbediening in het slot te draaien.
BELANGRIJK Wanneer de batterijen van de sleutel met
afstandsbediening leeg zijn, of als er een storing in het alarmsysteem
is vastgesteld, dan kan het systeem buiten werking worden gesteld
door de sleutel in het contactslot te steken en hem in de stand MAR te
draaien.
fig. 20A0J0226
41
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

CONTACTSLOT
De sleutel kan naar 3 standen worden gedraaid: fig. 21:
❒STOP: motor uit, sleutel kan verwijderd worden en stuur
geblokkeerd. Sommige elektrische apparaten (bijv. autoradio,
centrale portiervergrendeling, alarm enz.) kunnen blijven werken
❒MAR: rijstand. Alle elektrische apparaten/systemen kunnen werken;
❒AVV: motor starten.
Het contactslot is voorzien van een beveiliging: als de motor bij de
eerste poging niet aanslaat, moet de sleutel teruggedraaid worden
naar de stand STOP om opnieuw te kunnen starten.
Als er geknoeid is aan het contactslot (bijv. een poging
tot diefstal), dan moet men het laten controleren bij
het Alfa Romeo Servicenetwerk alvorens te gaan
rijden.
Verwijder altijd de sleutel uit het contactslot als de
auto wordt verlaten, om onverhoeds gebruik van de
bedieningselementen te voorkomen. Vergeet niet de
handrem aan te trekken. Schakel de 1
eversnelling in als de auto
op een helling omhoog staat geparkeerd en de
achteruitversnelling bij een helling omlaag. Laat nooit kinderen
zonder toezicht in de auto achter.
STUURSLOT
Inschakeling
Draai de sleutel naar de stand STOP, verwijder de sleutel en verdraai
het stuurwiel tot het vergrendelt.
Uitschakeling
Draai het stuur iets heen en weer terwijl de contactsleutel naar de
stand MAR wordt gedraaid.
Demontage-/montagewerkzaamheden, waarvoor
wijzigingen in de stuurinrichting of de stuurkolom
vereist zijn (bv. bij montage van een
diefstalbeveiliging) zijn ten strengste verboden. Zulke
werkzaamheden kunnen de prestaties van het systeem, de
garantie en de veiligheid in gevaar brengen waardoor de auto
niet meer aan de typegoedkeuring voldoet.
Verwijder de sleutel nooit terwijl de auto rijdt. Het
stuurwiel zal blokkeren zodra eraan gedraaid wordt.
Dit geldt ook voor auto's die gesleept worden.
fig. 21A0J0031
42
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

DASHBOARDKASTVERLICHTING
Wanneer het dashboardkastje fig. 43 wordt geopend, gaat de
verlichting automatisch branden. Wanneer het dashboardkastje wordt
gesloten, gaat de verlichting automatisch uit.
De stand van de sleutel in het contactslot beïnvloedt de werking van de
verlichting niet.
BEDIENINGSELEMENTEN
ALARMKNIPPERLICHTEN
Werking
Druk op de knop A fig. 44 om de lichten in- en uit te schakelen.
Controlelampjes
enop het paneel branden als de lichten aan
zijn.
Het gebruik van de alarmknipperlichten wordt
geregeld door de wegenverkeerswetgeving van het
land waar u rijdt: neem de wettelijke voorschriften
in acht.
fig. 42A0J0270
fig. 43A0J0177fig. 44A0J0028
69
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Noodremmen
Bij het remmen in noodsituaties gaan de alarmknipperlichten
automatisch branden, evenals de controlelampjes
enop het
instrumentenpaneel.
De lichten gaan automatisch uit wanneer het noodremmen ophoudt.
MISTLAMPEN VOOR
(voor bepaalde versies/markten)
Werking
Druk op de knop
fig. 45 om de lichten in- en uit te schakelen.
Bij brandende lichten, gaat het controlelampje
op het
instrumentenpaneel branden.
MISTACHTERLICHT
Werking
Druk op de knop
fig. 45 om de lichten in- of uit te schakelen.Het mistachterlicht gaat alleen branden als het dimlicht is
ingeschakeld. Bij brandend licht, gaat het controlelampje
op het
instrumentenpaneel branden.
CENTRALE PORTIERVERGRENDELING
Werking
Druk op knop A fig. 46 om alle portieren tegelijk te sluiten.
De vergrendeling vindt onafhankelijk van de stand van de
contactsleutel plaats.
AFSLUITER VAN DE
BRANDSTOFTOEVOER
Werking
Deze grijpt bij een botsing in en veroorzaakt het volgende:
❒onderbreking van de brandstoftoevoer met afzetten van de motor als
gevolg;
fig. 45A0J0303fig. 46A0J0030
70
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Deze procedure moet door ervaren personeel verricht
worden, aangezien verkeerde handeldingen
elektrische ontladingen van aanzienlijke kracht
kunnen veroorzaken. Bovendien is accuvloeistof giftig en
corrosief: vermijd contact met huid en ogen. Houd open vuur en
brandende sigaretten uit de buurt van de accu en veroorzaak
geen vonken.
ROLLEND STARTEN
Probeer de motor nooit te starten door het voertuig te duwen, te slepen
of van een helling af te laten rijden.
EEN WIEL VERVANGEN
ALGEMENE INSTRUCTIES
De auto is uitgerust met de kit "Fix&Go Automatic": zie de paragraaf
“Fix&Go automatic kit” voor de beschrijving van de werking van
de kit.
Ter vervanging voor de kit “Automatic Fix&Go” kan de auto zijn
uitgerust met een ruimtebesparend reservewiel: zie de instructies op de
volgende pagina's om een band te vervangen.
Het noodreservewiel is specifiek voor de auto. Monteer
het niet op andere automodellen. Monteer ook geen
reservewielen van andere auto’s op uw voertuig.
Gebruik het noodreservewiel alleen in noodgevallen. Het
noodreservewiel mag alleen voor korte afstanden gebruikt
worden en mag niet bij hogere snelheden dan 80 km/h worden
gebruikt. Op het noodreservewiel is een oranje plakplaatje
aangebracht met de belangrijkste waarschuwingen en de
gebruiksbeperkingen. Verwijder dit plakplaatje nooit en dek het
niet af. Monteer nooit een wieldeksel op het noodreservewiel.
Waarschuw de andere weggebruikers voor de
stilstaande auto conform de plaatselijke wettelijke
voorschriften: alarmknipperlichten, gevarendriehoek
enz. Alle inzittenden moeten de auto verlaten, vooral als de auto
zwaar beladen is. Passagiers moeten op een veilige afstand van
het verkeer wachten wanneer het wiel wordt verwisseld.
Blokkeer de wielen met wiggen of ander geschikt materiaal als
de auto op oneffen wegdek of op een helling staat.
143
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

ZEKERINGENKAST
INSTRUMENTENPANEEL
fig. 155
STROOMVERBRUIKERZEKERING AMPÈRE
BeschikbaarF12 –
Hoogteregeling koplampenF13 5
INT/A relais voor zekeringen- en relaiskast motorruimte F31 5
EOBD voeding diagnoseaansluiting, radio,
Bluetooth®, radionavigatiesysteem (waar
aanwezig), alarmsirene; alarm volumetrische sensoren, elektrische ventilator, TPMS, elektrische
spiegelbedieningen, bedieningen klimaatregelingF36 15
Remlichtschakelaar (NO), knooppunt instrumentenpaneel, correctie koplampafstelling F37 5
Centrale vergrendeling portieren en bagageruimte F38 15
Pomp ruitensproeiers/achterruitsproeier F43 20
Elektrische ruitbediening (bestuurderszijde) F47 20
Elektrische ruitbediening (passagierszijde) F48 20
Parkeersensoren, bediening verlichting, elektronisch dimbare spiegel, regen-/schemersensor,
cabriodak, TMPS; verlichting aansteker, paneel SBR-systeemF49 5
Bedieningen klimaatregeling, inbouwvoorbereiding radio;
Bluetooth®, remlichtschake-
laar (NC), koppelingsschakelaar, achteruitrijschakelaar, debietmeter (dieselversies), sensor
"water in dieselfilter" (dieselversies)F51 5
Knooppunt instrumentenpaneelF53 5
169
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
