Alfa Romeo MiTo 2015 Manuale del proprietario (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2015, Model line: MiTo, Model: Alfa Romeo MiTo 2015Pages: 280, PDF Dimensioni: 8.47 MB
Page 211 of 280

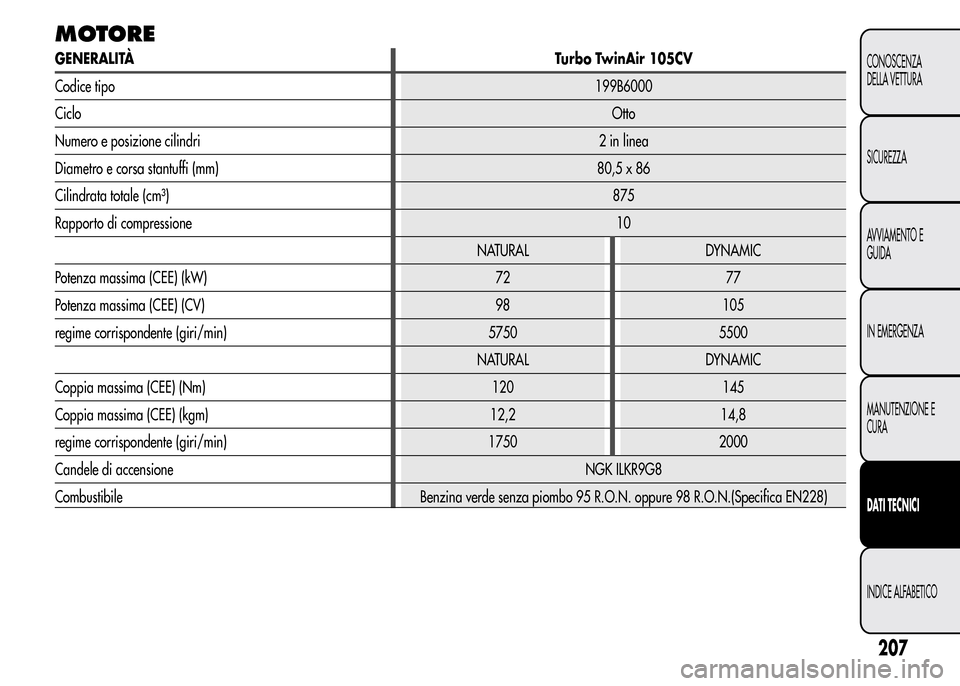

MOTORE
GENERALITÀTurbo TwinAir 105CV
Codice tipo199B6000
CicloOtto
Numero e posizione cilindri 2 in linea
Diametro e corsa stantuffi (mm) 80,5 x 86
Cilindrata totale (cm³)875
Rapporto di compressione10
NATURAL DYNAMIC
Potenza massima (CEE) (kW) 72 77
Potenza massima (CEE) (CV) 98 105
regime corrispondente (giri/min) 5750 5500
NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 120 145
Coppia massima (CEE) (kgm) 12,2 14,8
regime corrispondente (giri/min) 1750 2000
Candele di accensioneNGK ILKR9G8
Combustibile Benzina verde senza piombo 95 R.O.N. oppure 98 R.O.N.(Specifica EN228)
207
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 212 of 280

GENERALITÀ 1.4 Benzina 8V 70CV 1.4 Benzina 8V 78CV
Codice tipo 955A9000 350A1000
Ciclo Otto Otto
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 80,4 72,0 x 80,4
Cilindrata totale (cm³) 1368 1368
Rapporto di compressione 11,1 11,1
Potenza massima (CEE) (kW) 51 57
Potenza massima (CEE) (CV) 70 78
regime corrispondente (giri/min) 6000 6000
Coppia massima (CEE) (Nm) 115 115
Coppia massima (CEE) (kgm) 11,7 11,7
regime corrispondente (giri/min) 3000 3000
Candele di accensioneNGK ZKR7A-10 oppure Champion
RA8MCX4NGK ZKR7AI-8
CombustibileBenzina verde senza piombo 95 R.O.N.
(Specifica EN228)Benzina verde senza piombo 95 R.O.N.
oppure 98 R.O.N.(Specifica EN228)
208
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 213 of 280

GENERALITÀ
1.4 Turbo Multi Air 135CV(*)
Codice tipo955A2000
CicloOtto
Numero e posizione cilindri4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 80,4
Cilindrata totale (cm³)1368
Rapporto di compressione9,8
Potenza massima (CEE) (kW)99
Potenza massima (CEE) (CV)135
regime corrispondente (giri/min) 5000
NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 190 206
Coppia massima (CEE) (kgm) 19,3 21
regime corrispondente (giri/min) 4250 1750
Candele di accensioneNGK IKR9F8
Combustibile Benzina verde senza piombo 95 R.O.N. oppure 98 R.O.N.(Specifica EN228)
(*) Per versioni/mercati, dove previsto
209
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 214 of 280

GENERALITÀ 1.4 Turbo Multi Air 170CV Quadrifoglio Verde
Codice tipo955A8000
(*)
940A2000
CicloOtto
Numero e posizione cilindri4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 80,4
Cilindrata totale (cm³)1368
Rapporto di compressione9,8
Potenza massima (CEE) (kW)
120
(*)/ 125
Potenza massima (CEE) (CV)
163
(*)/ 170
regime corrispondente (giri/min)
5500
(*)/ 5000
NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 230 250
Coppia massima (CEE) (kgm) 23,4 25,5
regime corrispondente (giri/min) 2500 2500
Candele di accensioneNGK IKR9F8
Combustibile Benzina verde senza piombo 95 R.O.N. oppure 98 R.O.N.(Specifica EN228)
(*) Per versioni/mercati, dove previsto
210
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 215 of 280

GENERALITÀ1.3 JTDM-285CV
Codice tipo199B4000
CicloDiesel
Numero e posizione cilindri4 in linea
Diametro e corsa stantuffi (mm) 69,6 x 82
Cilindrata totale (cm³)1248
Rapporto di compressione16,8
Potenza massima (CEE) (kW)62
Potenza massima (CEE) (CV)85
regime corrispondente (giri/min) 3500
Coppia massima (CEE) (Nm)200
Coppia massima (CEE) (kgm)20,4
regime corrispondente (giri/min) 1500
Combustibile Gasolio per autotrazione (Specifica EN590)
211
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 216 of 280

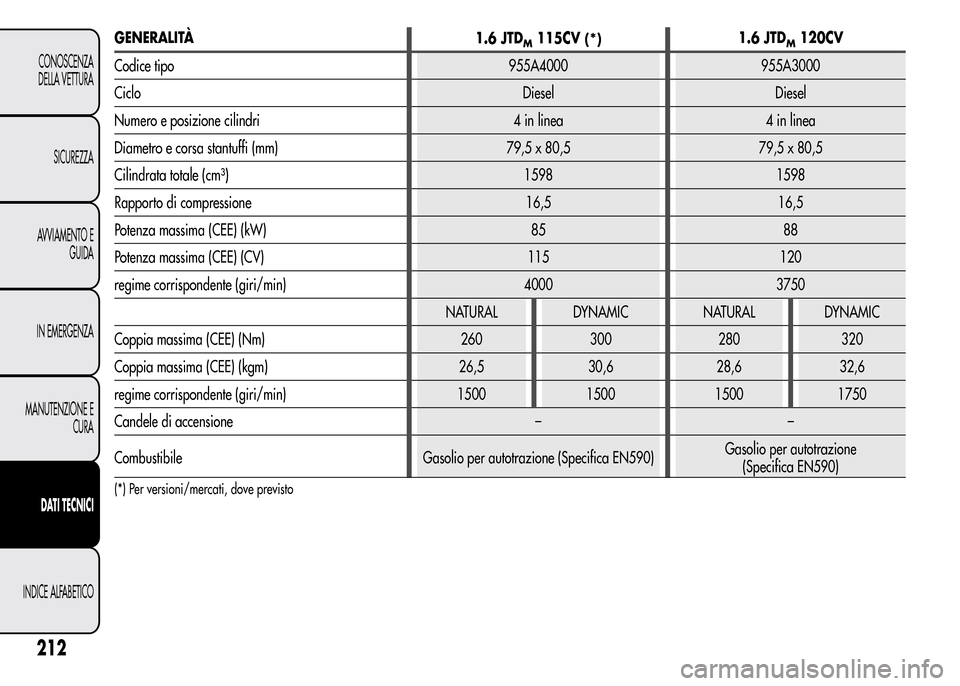

GENERALITÀ
1.6 JTDM115CV(*)1.6 JTDM120CV
Codice tipo 955A4000 955A3000
Ciclo Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 79,5 x 80,5 79,5 x 80,5
Cilindrata totale (cm³) 1598 1598
Rapporto di compressione 16,5 16,5
Potenza massima (CEE) (kW) 85 88
Potenza massima (CEE) (CV) 115 120
regime corrispondente (giri/min) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 260 300 280 320
Coppia massima (CEE) (kgm) 26,5 30,6 28,6 32,6
regime corrispondente (giri/min) 1500 1500 1500 1750
Candele di accensione – –
Combustibile Gasolio per autotrazione (Specifica EN590)Gasolio per autotrazione
(Specifica EN590)
(*) Per versioni/mercati, dove previsto
212
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 217 of 280

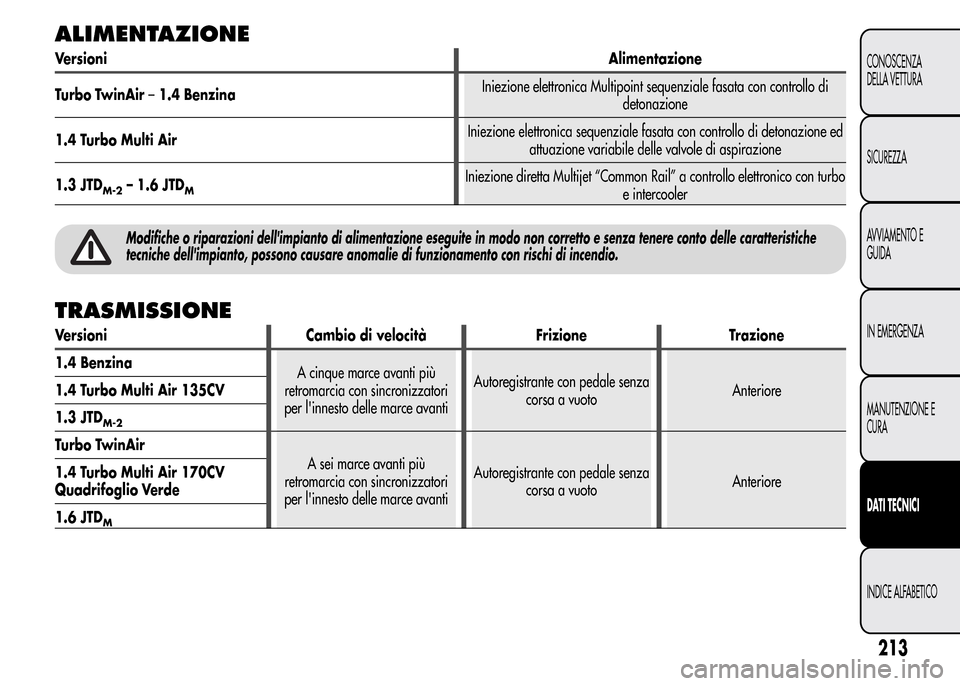

ALIMENTAZIONE
VersioniAlimentazione
Turbo TwinAir–1.4 BenzinaIniezione elettronica Multipoint sequenziale fasata con controllo di
detonazione
1.4 Turbo Multi AirIniezione elettronica sequenziale fasata con controllo di detonazione ed
attuazione variabile delle valvole di aspirazione
1.3 JTD
M-2– 1.6 JTDMIniezione diretta Multijet “Common Rail” a controllo elettronico con turbo
e intercooler
Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
TRASMISSIONE
Versioni Cambio di velocità Frizione Trazione
1.4 Benzina
A cinque marce avanti più
retromarcia con sincronizzatori
per l'innesto delle marce avantiAutoregistrante con pedale senza
corsa a vuotoAnteriore 1.4 Turbo Multi Air 135CV
1.3 JTD
M-2
Turbo TwinAir
A sei marce avanti più
retromarcia con sincronizzatori
per l'innesto delle marce avantiAutoregistrante con pedale senza
corsa a vuotoAnteriore 1.4 Turbo Multi Air 170CV
Quadrifoglio Verde
1.6 JTD
M
213
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 218 of 280

FRENI
Versioni Freni anteriori Freni posteriori Freno di stazionamento
Turbo TwinAir
A dischi autoventilanti A discoComandato da leva a mano,
agente sui freni posteriori 1.4 Benzina
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTDM
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia frenante alla prima
frenata.
SOSPENSIONI
Versioni Anteriori Posteriori
Turbo TwinAir
A ruote indipendenti tipo Mc Pherson con barra
stabilizzatriceA ruote interconnesse con ponte torcente 1.4 Benzina
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTDM
214
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 219 of 280

STERZO
Versioni Diametro di sterzata (tra marciapiedi) Tipo
Turbo TwinAir
11,25 m A pignone e cremagliera con servosterzo elettrico 1.4 Benzina
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTDM
215
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 220 of 280

RUOTE
CERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in lega. Pneumatici Tubeless a
carcassa radiale. Sul libretto di Circolazione sono inoltre riportati tutti i
pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra "Libretto di uso e
manutenzione" e "Libretto di circolazione" occorre considerare
solamente quanto riportato su quest'ultimo. Per la sicurezza di marcia
è indispensabile che la vettura sia dotata di pneumatici della stessa
marca e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d'aria.
RUOTINO DI SCORTA
Cerchio in acciaio stampato. Pneumatico Tubeless.
LETTURA CORRETTA DELLO
PNEUMATICO
Esempio fig. 175: 195/55 R 16 87H
195Larghezza nominale (S, distanza in mm tra i fianchi)
55Rapporto altezza/larghezza (H/S) in percentuale
RPneumatico radiale
16Diametro del cerchio in pollici (Ø)
91Indice di carico (portata)
VIndice di velocità massimaIndice di velocità massima
Qfino a 160 km/h
Rfino a 170 km/h
Sfino a 180 km/h
Tfino a 190 km/h
Ufino a 200 km/h
Hfino a 210 km/h
Vfino a 240 km/h
Wfino a 270 km/h
Yfino a 300 km/h
Indice di velocità massima per pneumatici da neve
QM+Sfino a 160 km/h
TM + Sfino a 190 km/h
HM+Sfino a 210 km/h
fig. 175A0J0139
