Alfa Romeo MiTo 2015 Návod k obsluze (in Czech)
Manufacturer: ALFA ROMEO, Model Year: 2015, Model line: MiTo, Model: Alfa Romeo MiTo 2015Pages: 274, velikost PDF: 8.53 MB

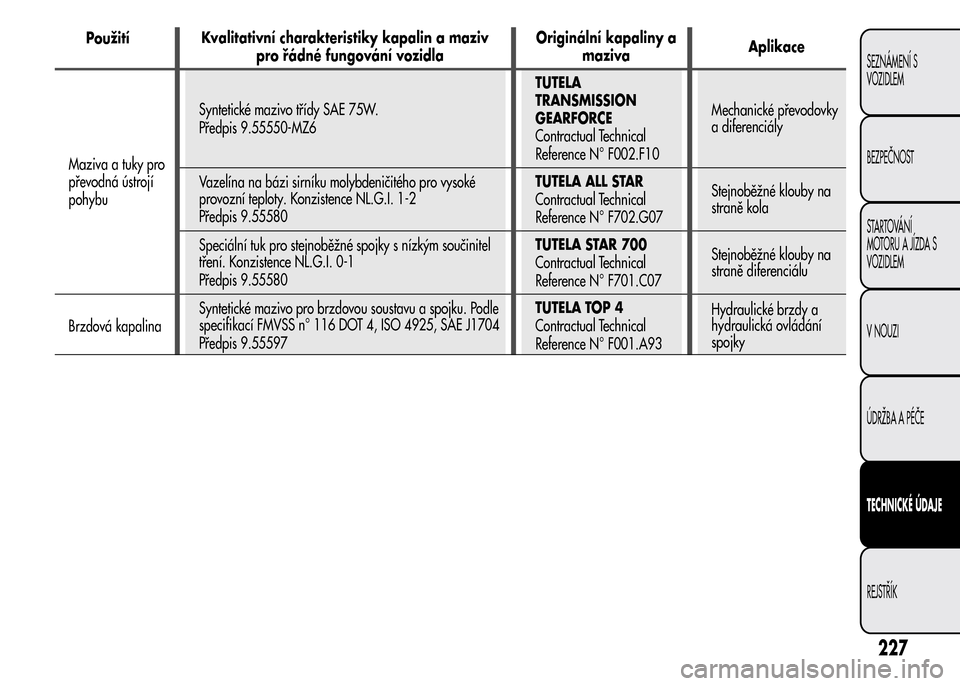

Page 231 of 274
Kvalitativní charakteristiky kapalin a maziv
pro řádné fungování vozidlaOriginální kapaliny a
mazivaAplikace
Maziva a tuky pro
převodná ústrojí
pohybuSyntetické mazivo třídy SAE 75W.
Předpis 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechanické převodovky
a diferenciály
Vazelína na bázi sirníku molybdeničitého pro vysoké
provozní teploty. Konzistence NL.G.I. 1-2
Předpis 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Stejnoběžné klouby na
straně kola
Speciální tuk pro stejnoběžné spojky s nízkým součinitel
tření. Konzistence NL.G.I. 0-1
Předpis 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Stejnoběžné klouby na
straně diferenciálu
Brzdová kapalinaSyntetické mazivo pro brzdovou soustavu a spojku. Podle
specifikací FMVSS n° 116 DOT 4, ISO 4925, SAE J1704
Předpis 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hydraulické brzdy a
hydraulická ovládání
spojky
227
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Použití
Page 232 of 274

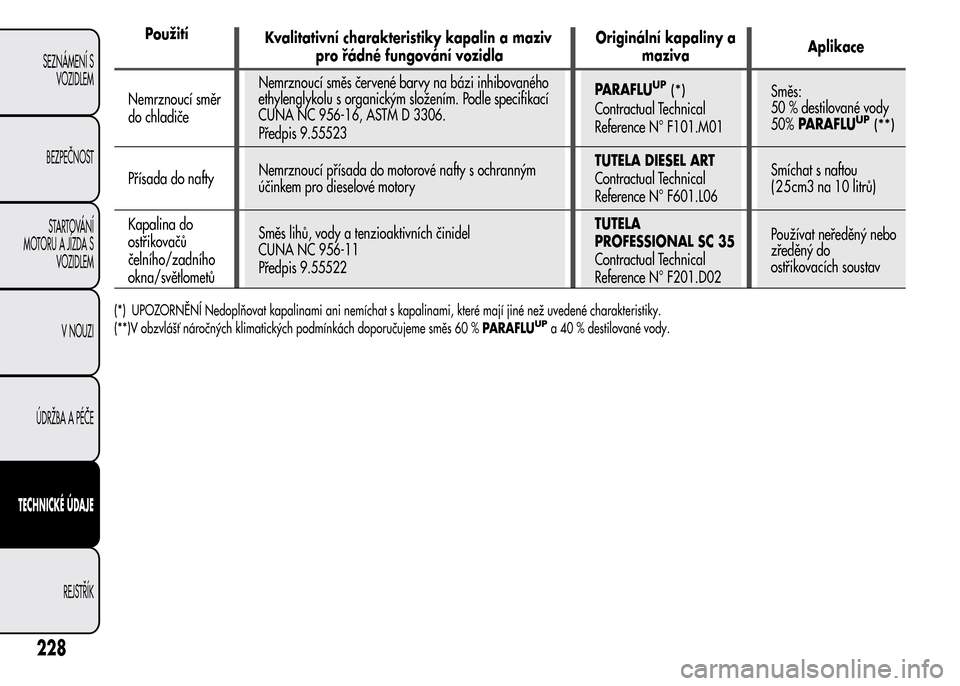

Kvalitativní charakteristiky kapalin a maziv
pro řádné fungování vozidlaOriginální kapaliny a
mazivaAplikace
Nemrznoucí směr
do chladičeNemrznoucí směs červené barvy na bázi inhibovaného
ethylenglykolu s organickým složením. Podle specifikací
CUNA NC 956-16, ASTM D 3306.
Předpis 9.55523PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01Směs:
50 % destilované vody
50%PARAFLUUP(**)
Přísada do naftyNemrznoucí přísada do motorové nafty s ochranným
účinkem pro dieselové motoryTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Smíchat s naftou
( 2 5 cm3 na 10 litrů)
Kapalina do
ostřikovačů
čelního/zadního
okna/světlometůSměs lihů, vody a tenzioaktivních činidel
CUNA NC 956-11
Předpis 9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Používat neředěný nebo
zředěný do
ostřikovacích soustav
(*) UPOZORNĚNÍ Nedoplňovat kapalinami ani nemíchat s kapalinami, které mají jiné než uvedené charakteristiky.
(**)V obzvlášť náročných klimatických podmínkách doporučujeme směs 60 %PARAFLUUPa 40 % destilované vody.
228
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Použití
Page 233 of 274

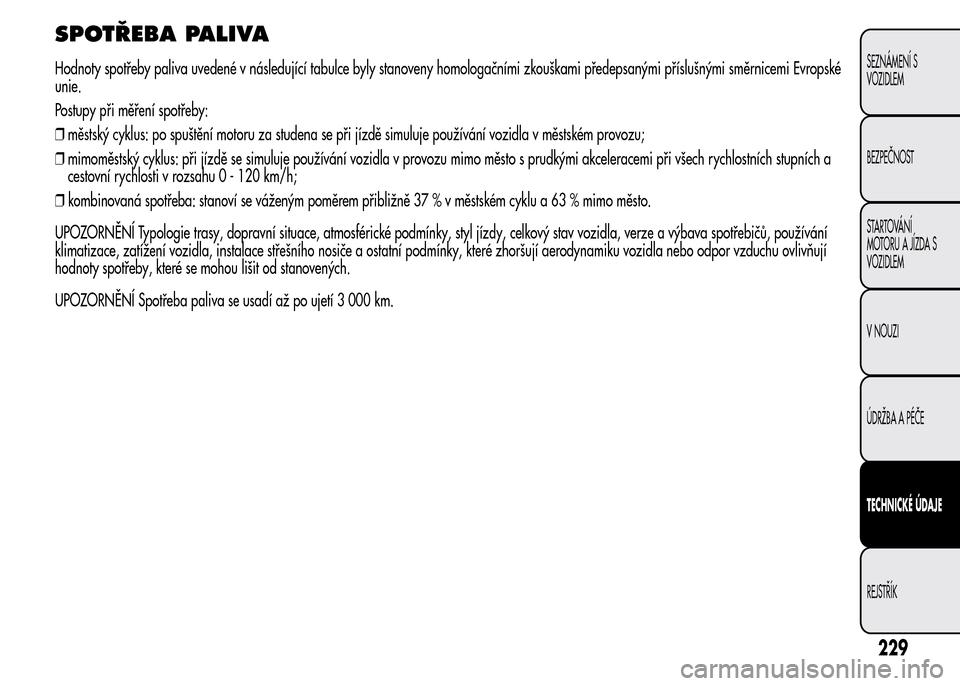

SPOTŘEBA PALIVA
Hodnoty spotřeby paliva uvedené v následující tabulce byly stanoveny homologačními zkouškami předepsanými příslušnými směrnicemi Evropské
unie.
Postupy při měření spotřeby:
❒městský cyklus: po spuštění motoru za studena se při jízdě simuluje používání vozidla v městském provozu;
❒mimoměstský cyklus: při jízdě se simuluje používání vozidla v provozu mimo město s prudkými akceleracemi při všech rychlostních stupních a
cestovní rychlosti v rozsahu 0 - 120 km/h;
❒kombinovaná spotřeba: stanoví se váženým poměrem přibližně 37 % v městském cyklu a 63 % mimo město.
UPOZORNĚNÍ Typologie trasy, dopravní situace, atmosférické podmínky, styl jízdy, celkový stav vozidla, verze a výbava spotřebičů, používání
klimatizace, zatížení vozidla, instalace střešního nosiče a ostatní podmínky, které zhoršují aerodynamiku vozidla nebo odpor vzduchu ovlivňují
hodnoty spotřeby, které se mohou lišit od stanovených.
UPOZORNĚNÍ Spotřeba paliva se usadí až po ujetí 3 000 km.
229
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 234 of 274

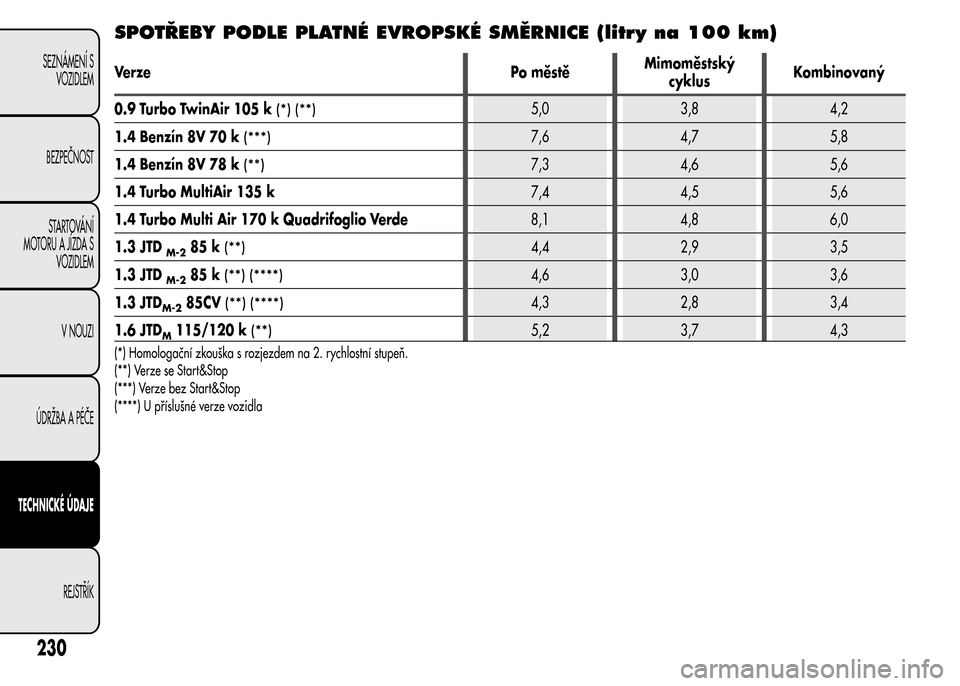

SPOTŘEBY PODLE PLATNÉ EVROPSKÉ SMĚRNICE (litry na 100 km)
Verze Po městěMimoměstský
cyklusKombinovaný
0.9 Turbo TwinAir 105 k
(*) (**)5,0 3,8 4,2
1.4 Benzín 8V 70 k
(***)7,6 4,7 5,8
1.4 Benzín 8V 78 k
(**)7,3 4,6 5,6
1.4 Turbo MultiAir 135 k7,4 4,5 5,6
1.4 Turbo Multi Air 170 k Quadrifoglio Verde8,1 4,8 6,0
1.3 JTD
M-285 k(**)4,4 2,9 3,5
1.3 JTD
M-285 k(**) (****)4,6 3,0 3,6
1.3 JTD
M-285CV(**) (****)4,3 2,8 3,4
1.6 JTD
M115/120 k(**)5,2 3,7 4,3
(*) Homologační zkouška s rozjezdem na 2. rychlostní stupeň.
(**) Verze se Start&Stop
(***) Verze bez Start&Stop
(****) U příslušné verze vozidla
230
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 235 of 274

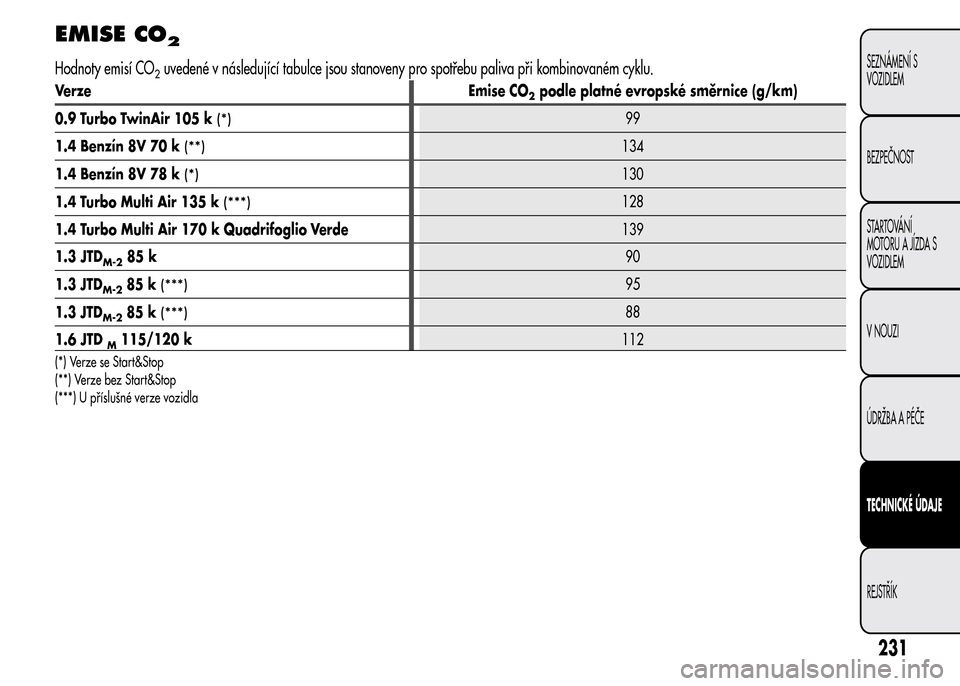

EMISE CO2
Hodnoty emisí CO2uvedené v následující tabulce jsou stanoveny pro spotřebu paliva při kombinovaném cyklu.
Verze Emise CO2podle platné evropské směrnice (g/km)
0.9 Turbo TwinAir 105 k
(*)99
1.4 Benzín 8V 70 k
(**)134
1.4 Benzín 8V 78 k
(*)130
1.4 Turbo Multi Air 135 k
(***)128
1.4 Turbo Multi Air 170 k Quadrifoglio Verde139
1.3 JTD
M-285 k90
1.3 JTD
M-285 k(***)95
1.3 JTD
M-285 k(***)88
1.6 JTD
M115/120 k112
(*) Verze se Start&Stop
(**) Verze bez Start&Stop
(***) U příslušné verze vozidla
231
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 236 of 274

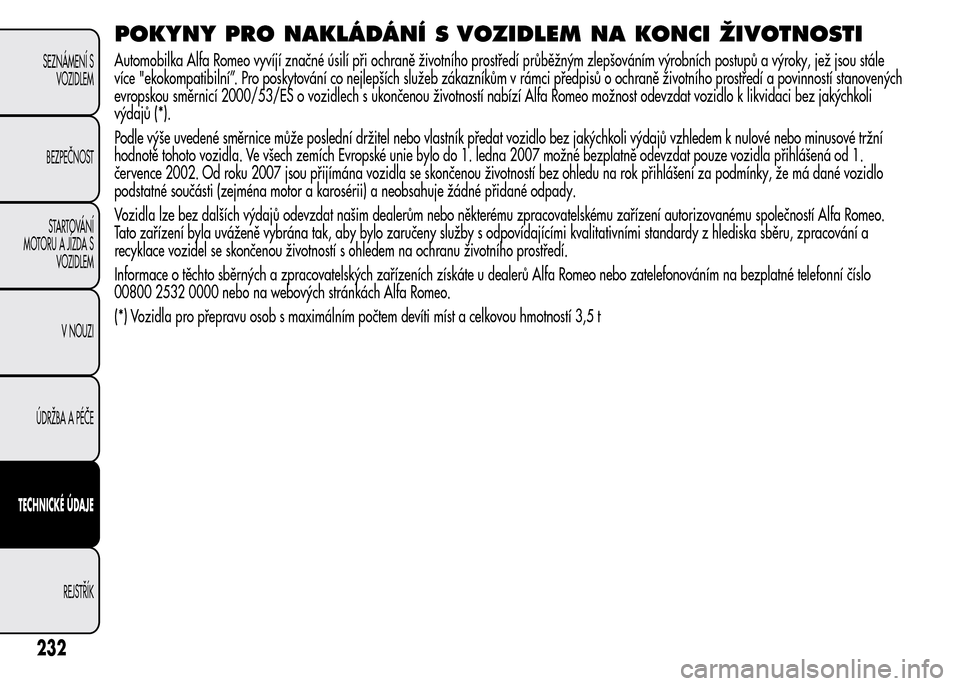

POKYNY PRO NAKLÁDÁNÍ S VOZIDLEM NA KONCI ŽIVOTNOSTI
Automobilka Alfa Romeo vyvíjí značné úsilí při ochraně životního prostředí průběžným zlepšováním výrobních postupů a výroky, jež jsou stále
více "ekokompatibilní”. Pro poskytování co nejlepších služeb zákazníkům v rámci předpisů o ochraně životního prostředí a povinností stanovených
evropskou směrnicí 2000/53/ES o vozidlech s ukončenou životností nabízí Alfa Romeo možnost odevzdat vozidlo k likvidaci bez jakýchkoli
výdajů (*).
Podle výše uvedené směrnice může poslední držitel nebo vlastník předat vozidlo bez jakýchkoli výdajů vzhledem k nulové nebo minusové tržní
hodnotě tohoto vozidla. Ve všech zemích Evropské unie bylo do 1. ledna 2007 možné bezplatně odevzdat pouze vozidla přihlášená od 1.
července 2002. Od roku 2007 jsou přijímána vozidla se skončenou životností bez ohledu na rok přihlášení za podmínky, že má dané vozidlo
podstatné součásti (zejména motor a karosérii) a neobsahuje žádné přidané odpady.
Vozidla lze bez dalších výdajů odevzdat našim dealerům nebo některému zpracovatelskému zařízení autorizovanému společností Alfa Romeo.
Tato zařízení byla uváženě vybrána tak, aby bylo zaručeny služby s odpovídajícími kvalitativními standardy z hlediska sběru, zpracování a
recyklace vozidel se skončenou životností s ohledem na ochranu životního prostředí.
Informace o těchto sběrných a zpracovatelských zařízeních získáte u dealerů Alfa Romeo nebo zatelefonováním na bezplatné telefonní číslo
00800 2532 0000 nebo na webových stránkách Alfa Romeo.
(*) Vozidla pro přepravu osob s maximálním počtem devíti míst a celkovou hmotností 3,5 t
232
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 237 of 274
AUTORADIO
Page 238 of 274
Page 239 of 274

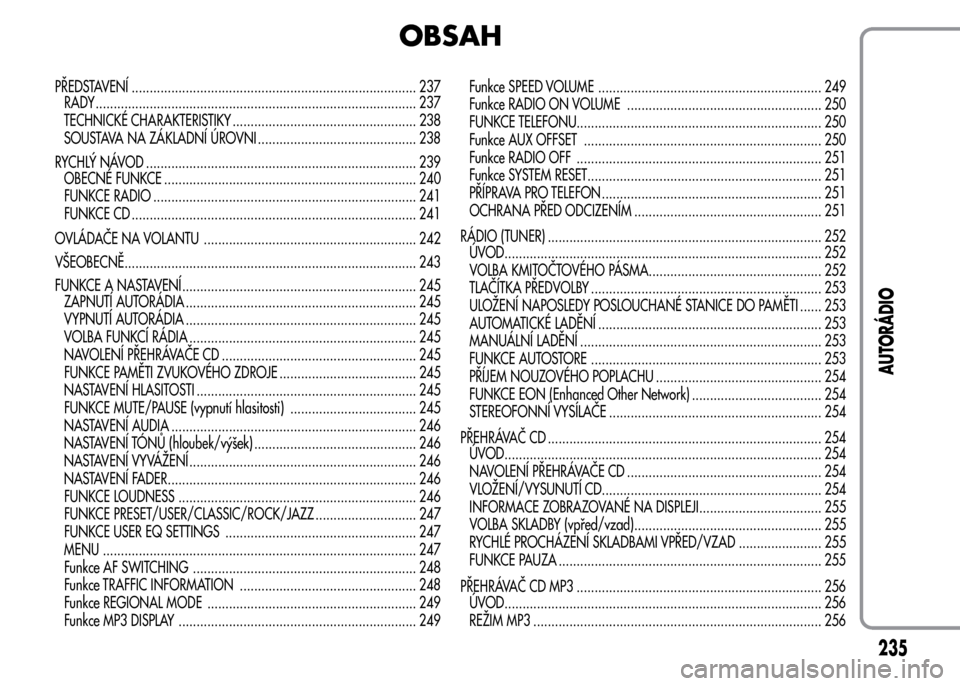

OBSAH
PŘEDSTAVENÍ ............................................................................... 237
RADY ......................................................................................... 237
TECHNICKÉ CHARAKTERISTIKY ................................................... 238
SOUSTAVA NA ZÁKLADNÍ ÚROVNI ............................................ 238
RYCHLÝ NÁVOD ........................................................................... 239
OBECNÉ FUNKCE ...................................................................... 240
FUNKCE RADIO ......................................................................... 241
FUNKCE CD ............................................................................... 241
OVLÁDAČE NA VOLANTU ........................................................... 242
VŠEOBECNĚ................................................................................. 243
FUNKCE A NASTAVENÍ ................................................................. 245
ZAPNUTÍ AUTORÁDIA ................................................................ 245
VYPNUTÍ AUTORÁDIA ................................................................ 245
VOLBA FUNKCÍ RÁDIA ............................................................... 24
NAVOLENÍ PŘEHRÁVAČE CD ...................................................... 245
FUNKCE PAMĚTI ZVUKOVÉHO ZDROJE ...................................... 245
NASTAVENÍ HLASITOSTI ............................................................. 245
FUNKCE MUTE/PAUSE (vypnutí hlasitosti) ................................... 245
NASTAVENÍ AUDIA .................................................................... 246
NASTAVENÍ TÓNŮ (hloubek/výšek) ............................................. 246
NASTAVENÍ VYVÁŽENÍ ............................................................... 246
NASTAVENÍ FADER..................................................................... 246
FUNKCE LOUDNESS .................................................................. 246
FUNKCE PRESET/USER/CLASSIC/ROCK/JAZZ ............................ 247
FUNKCE USER EQ SETTINGS ..................................................... 247
MENU ....................................................................................... 247
Funkce AF SWITCHING .............................................................. 24
Funkce TRAFFIC INFORMATION ................................................. 248
Funkce REGIONAL MODE .......................................................... 249
Funkce MP3 DISPLAY .................................................................. 249Funkce SPEED VOLUME .............................................................. 249
Funkce RADIO ON VOLUME ...................................................... 250
FUNKCE TELEFONU.................................................................... 250
Funkce AUX OFFSET .................................................................. 250
Funkce RADIO OFF .................................................................... 251
Funkce SYSTEM RESET................................................................. 251
PŘÍPRAVA PRO TELEFON ............................................................. 251
OCHRANA PŘED ODCIZENÍM .................................................... 251
RÁDIO (TUNER) ............................................................................ 252
ÚVOD........................................................................................ 252
VOLBA KMITOČTOVÉHO PÁSMA................................................ 252
TLAČÍTKA PŘEDVOLBY ................................................................ 253
ULOŽENÍ NAPOSLEDY POSLOUCHANÉ STANICE DO PAMĚTI ...... 253
AUTOMATICKÉ LADĚNÍ .............................................................. 253
MANUÁLNÍ LADĚNÍ ................................................................... 253
FUNKCE AUTOSTORE ................................................................ 253
PŘÍJEM NOUZOVÉHO POPLACHU .............................................. 254
FUNKCE EON (Enhanced Other Network) .................................... 254
STEREOFONNÍ VYSÍLAČE ........................................................... 254
PŘEHRÁVAČ CD ............................................................................ 254
ÚVOD........................................................................................ 254
NAVOLENÍ PŘEHRÁVAČE CD ...................................................... 254
VLOŽENÍ/VYSUNUTÍ CD............................................................. 254
INFORMACE ZOBRAZOVANÉ NA DISPLEJI.................................. 255
VOLBA SKLADBY (vpřed/vzad).................................................... 255
RYCHLÉ PROCHÁZENÍ SKLADBAMI VPŘED/VZAD ....................... 255
FUNKCE PAUZA ......................................................................... 255
PŘEHRÁVAČ CD MP3 .................................................................... 256
ÚVOD........................................................................................ 256
REŽIM MP3 ................................................................................ 256
235
AUTORÁDIO
5
8
Page 240 of 274

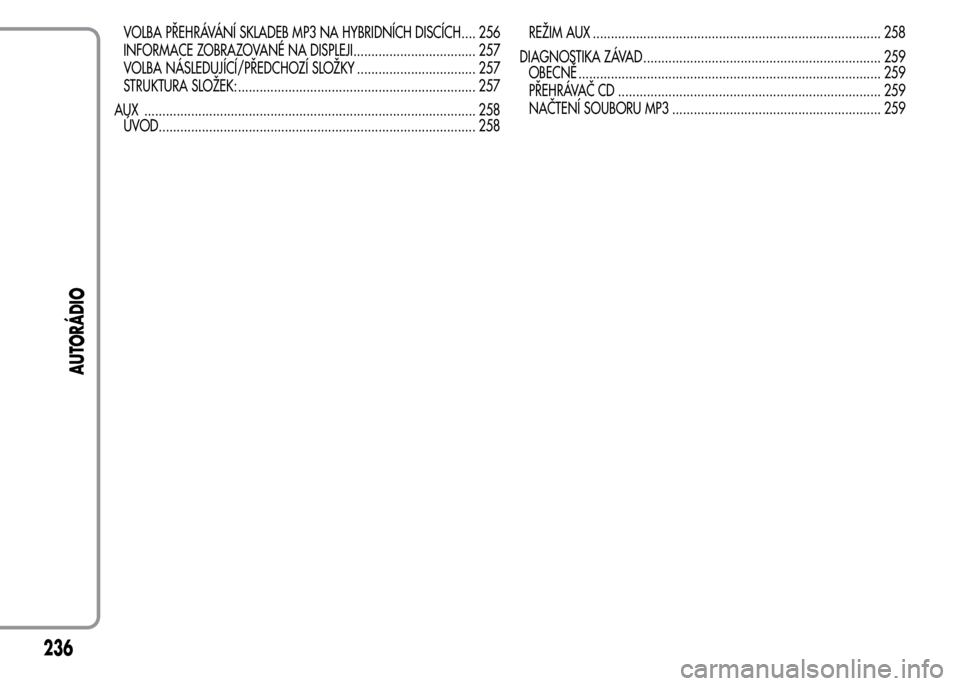

VOLBA PŘEHRÁVÁNÍ SKLADEB MP3 NA HYBRIDNÍCH DISCÍCH.... 256
INFORMACE ZOBRAZOVANÉ NA DISPLEJI.................................. 257
VOLBA NÁSLEDUJÍCÍ/PŘEDCHOZÍ SLOŽKY ................................. 257
STRUKTURA SLOŽEK: .................................................................. 257
AUX ............................................................................................ 258
ÚVOD........................................................................................ 258REŽIM AUX ................................................................................ 258
DIAGNOSTIKA ZÁVAD .................................................................. 259
OBECNĚ .................................................................................... 259
PŘEHRÁVAČ CD ......................................................................... 259
NAČTENÍ SOUBORU MP3 .......................................................... 259
236
AUTORÁDIO
