Alfa Romeo MiTo 2016 Инструкция по эксплуатации (in Russian)
Manufacturer: ALFA ROMEO, Model Year: 2016, Model line: MiTo, Model: Alfa Romeo MiTo 2016Pages: 288, PDF Size: 8.54 MB
Page 211 of 288

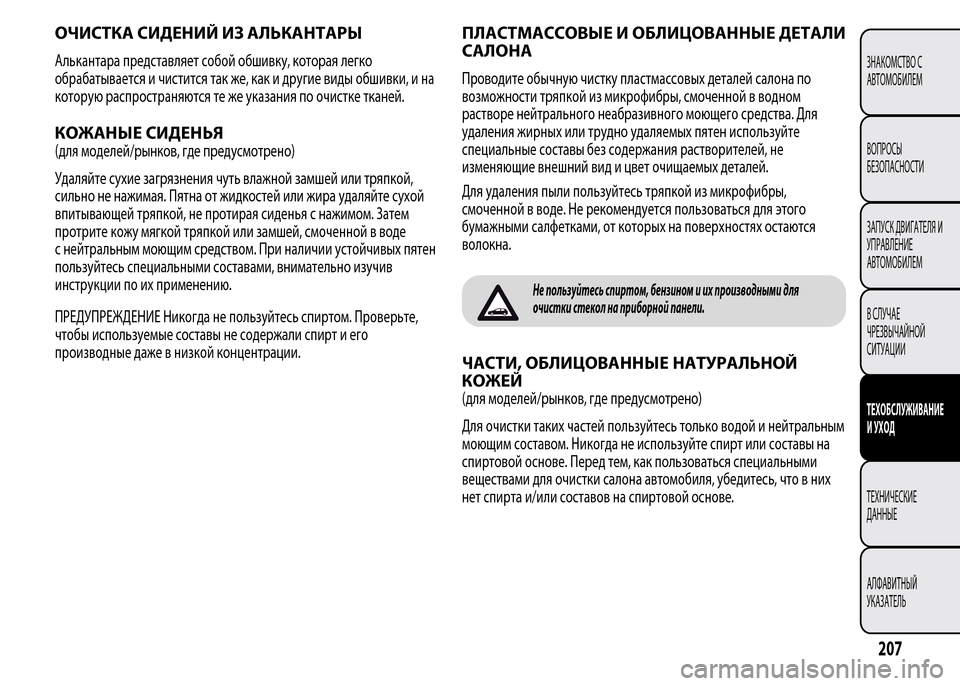

ОЧИСТКА СИДЕНИЙ ИЗ АЛЬКАНТАРЫ
Алькантара представляет собой обшивку, которая легко
обрабатывается и чистится так же, как и другие виды обшивки, и на
которую распространяются те же указания по очистке тканей.
КОЖАНЫЕ СИДЕНЬЯ
(для моделей/рынков, где предусмотрено)
Удаляйте сухие загрязнения чуть влажной замшей или тряпкой,
сильно не нажимая. Пятна от жидкостей или жира удаляйте сухой
впитывающей тряпкой, не протирая сиденья с нажимом. Затем
протрите кожу мягкой тряпкой или замшей, смоченной в воде
с нейтральным моющим средством. При наличии устойчивых пятен
пользуйтесь специальными составами, внимательно изучив
инструкции по их применению.
ПРЕДУПРЕЖДЕНИЕ Никогда не пользуйтесь спиртом. Проверьте,
чтобы используемые составы не содержали спирт и его
производные даже в низкой концентрации.
ПЛАСТМАССОВЫЕ И ОБЛИЦОВАННЫЕ ДЕТАЛИ
САЛОНА
Проводите обычную чистку пластмассовых деталей салона по
возможности тряпкой из микрофибры, смоченной в водном
растворе нейтрального неабразивного моющего средства. Для
удаления жирных или трудно удаляемых пятен используйте
специальные составы без содержания растворителей, не
изменяющие внешний вид и цвет очищаемых деталей.
Для удаления пыли пользуйтесь тряпкой из микрофибры,
смоченной в воде. Не рекомендуется пользоваться для этого
бумажными салфетками, от которых на поверхностях остаются
волокна.
Не пользуйтесь спиртом, бензином и их производными для
очистки стекол на приборной панели.
ЧАСТИ, ОБЛИЦОВАННЫЕ НАТУРАЛЬНОЙ
КОЖЕЙ
(для моделей/рынков, где предусмотрено)
Для очистки таких частей пользуйтесь только водой и нейтральным
моющим составом. Никогда не используйте спирт или составы на
спиртовой основе. Перед тем, как пользоваться специальными
веществами для очистки салона автомобиля, убедитесь, что в них
нет спирта и/или составов на спиртовой основе.
207
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 212 of 288

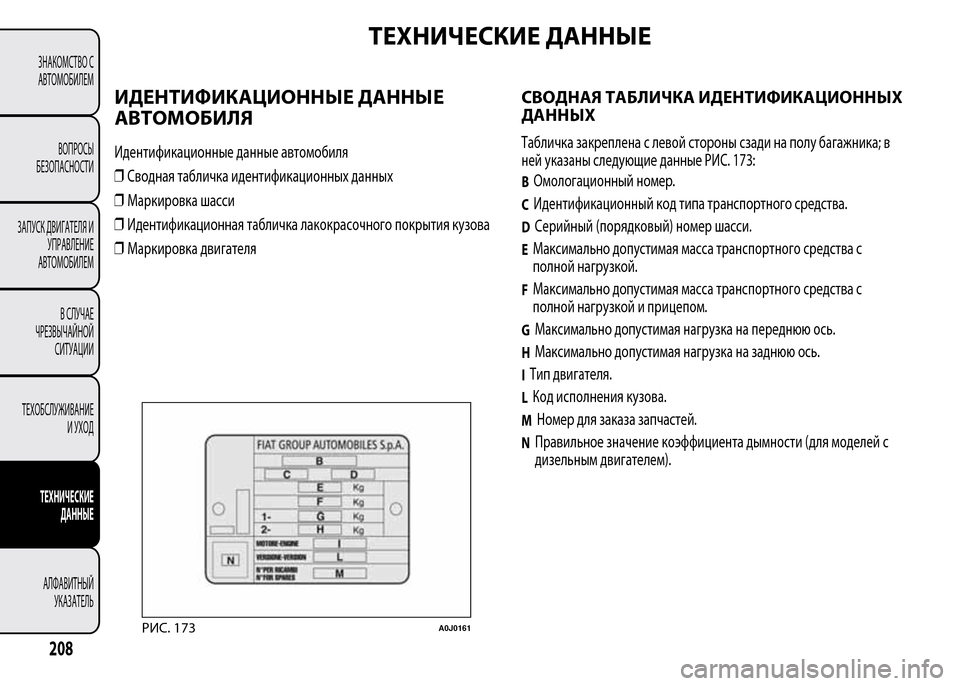

ТЕХНИЧЕСКИЕ ДАННЫЕ
ИДЕНТИФИКАЦИОННЫЕ ДАННЫЕ
АВТОМОБИЛЯ
Идентификационные данные автомобиля
❒Сводная табличка идентификационных данных
❒Маркировка шасси
❒Идентификационная табличка лакокрасочного покрытия кузова
❒Маркировка двигателя
СВОДНАЯ ТАБЛИЧКА ИДЕНТИФИКАЦИОННЫХ
ДАННЫХ
Табличка закреплена с левой стороны сзади на полу багажника; в
ней указаны следующие данные РИС. 173:
BОмологационный номер.
CИдентификационный код типа транспортного средства.
DСерийный (порядковый) номер шасси.
EМаксимально допустимая масса транспортного средства с
полной нагрузкой.
FМаксимально допустимая масса транспортного средства с
полной нагрузкой и прицепом.
GМаксимально допустимая нагрузка на переднюю ось.
HМаксимально допустимая нагрузка на заднюю ось.
IТип двигателя.
LКод исполнения кузова.
MНомер для заказа запчастей.
NПравильное значение коэффициента дымности (для моделей с
дизельным двигателем).
РИС. 173A0J0161
208
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 213 of 288
МАРКИРОВКА ШАССИ
Маркировка выбита на полу салона рядом с передним правым
сиденьем.
Чтобы увидеть маркировку, сдвиньте вперед крышку A РИС. 174.
Маркировка включает:
❒тип автомобля (ZAR 955000);
❒порядковый номер изготовления шасси.
ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА
ЛАКОКРАСОЧНОГО ПОКРЫТИЯ КУЗОВА
Табличка закреплена на внутренней стороне крышки багажника; в
ней указаны следующие данные РИС. 175:
AПроизводитель лакокрасочного покрытия.
BНаименование цвета.
CКод цвета по каталогу Fiat.
DКод цвета для ретуширования или повторного нанесения
покрытия.
МАРКИРОВКА ДВИГАТЕЛЯ
Выбита на блоке цилиндров и включает тип и порядковый номер
изготовления.
РИС. 174A0J0140РИС. 175A0J0138
209
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 214 of 288

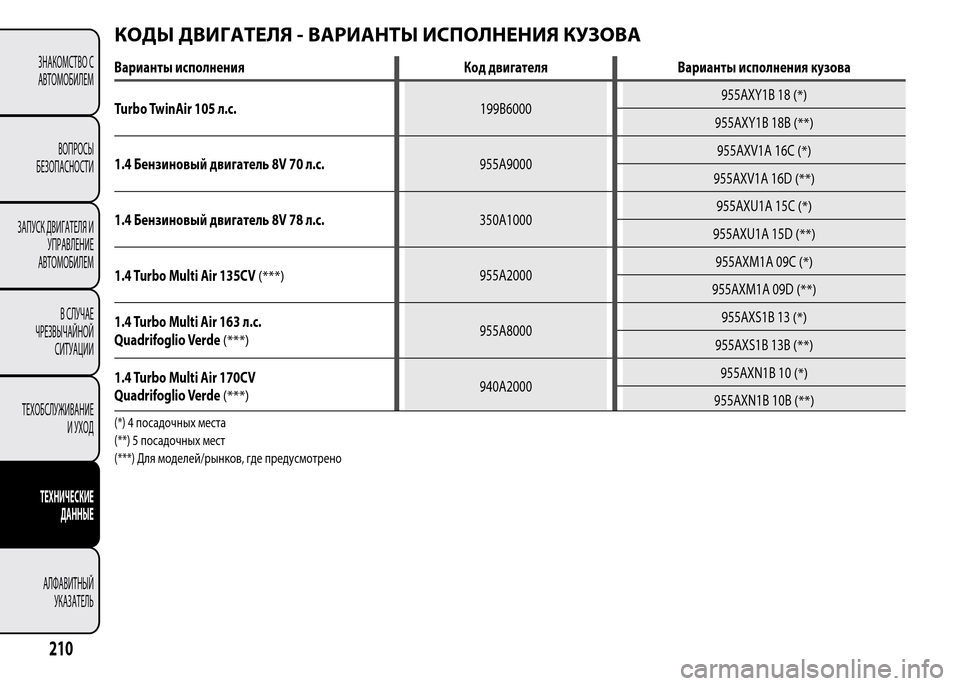

КОДЫ ДВИГАТЕЛЯ - ВАРИАНТЫ ИСПОЛНЕНИЯ КУЗОВА
Варианты исполнения Код двигателя Варианты исполнения кузова
Turbo TwinAir 105 л.с.199B6000955AXY1B 18
(*)
955AXY1B 18B(**)
1.4 Бензиновый двигатель 8V 70 л.с.955A9000955AXV1A 16C(*)
955AXV1A 16D(**)
1.4 Бензиновый двигатель 8V 78 л.с.350A1000955AXU1A 15C(*)
955AXU1A 15D(**)
1.4 Turbo Multi Air 135CV(***)955A2000955AXM1A 09C(*)
955AXM1A 09D(**)
1.4 Turbo Multi Air 163 л.с.
Quadrifoglio Verde
(***)955A8000955AXS1B 13(*)
955AXS1B 13B(**)
1.4 Turbo Multi Air 170CV
Quadrifoglio Verde
(***)940A2000955AXN1B 10(*)
955AXN1B 10B(**)
(*) 4 посадочных места
(**) 5 посадочных мест
(***) Для моделей/рынков, где предусмотрено
210
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 215 of 288

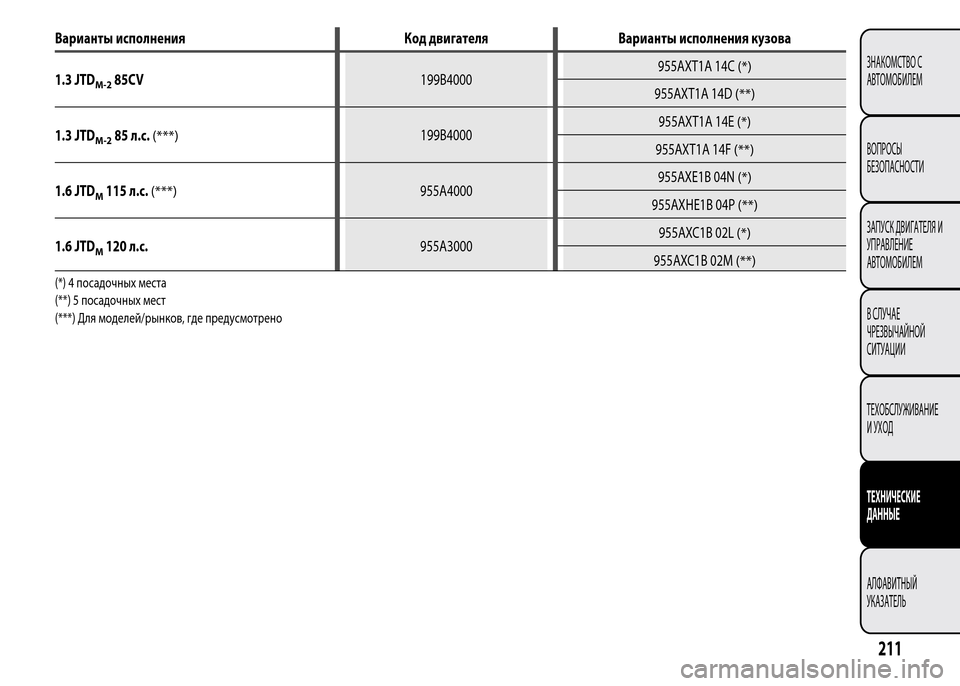

Варианты исполнения Код двигателя Варианты исполнения кузова
1.3 JTD
M-285CV199B4000955AXT1A 14C(*)
955AXT1A 14D(**)
1.3 JTDM-285 л.с.(***)199B4000955AXT1A 14E(*)
955AXT1A 14F(**)
1.6 JTDM115 л.с.(***)955A4000955AXE1B 04N(*)
955AXHE1B 04P(**)
1.6 JTDM120 л.с.955A3000955AXC1B 02L(*)
955AXC1B 02M(**)
(*) 4 посадочных места
(**) 5 посадочных мест
(***) Для моделей/рынков, где предусмотрено
211
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 216 of 288

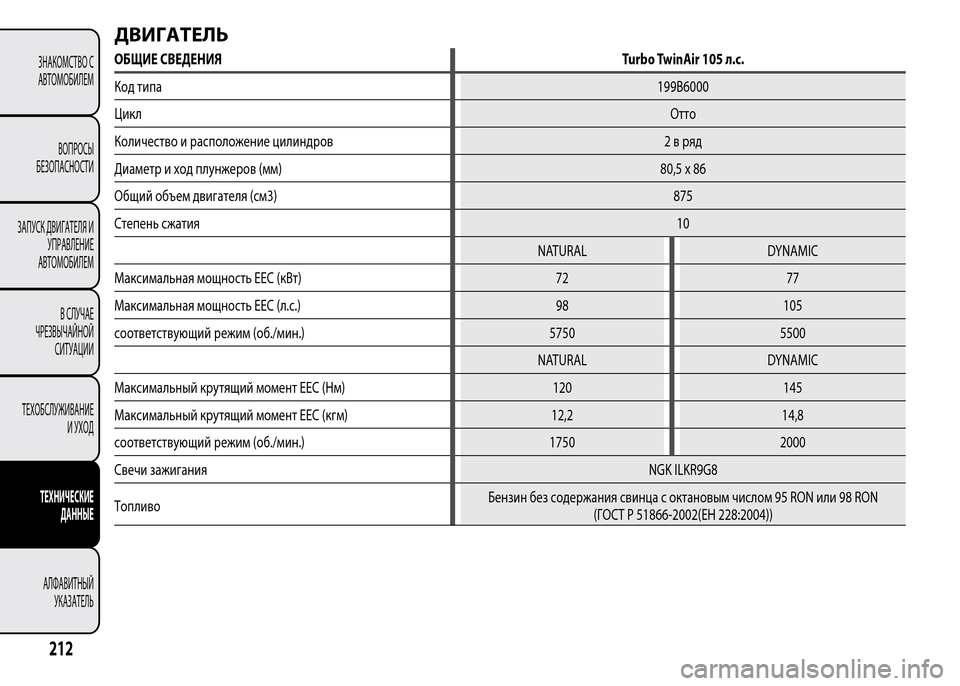

ДВИГАТЕЛЬ
ОБЩИЕ СВЕДЕНИЯTurbo TwinAir 105 л.с.
Код типа199B6000
ЦиклОтто
Количество и расположение цилиндров 2 в ряд
Диаметр и ход плунжеров (мм) 80,5 x 86
Общий объем двигателя (см3) 875
Степень сжатия10
NATURAL DYNAMIC
Максимальная мощность ЕЕС (кВт) 72 77
Максимальная мощность ЕЕС (л.с.) 98 105
соответствующий режим (об./мин.) 5750 5500
NATURAL DYNAMIC
Максимальный крутящий момент ЕЕС (Нм) 120 145
Максимальный крутящий момент ЕЕС (кгм) 12,2 14,8
соответствующий режим (об./мин.) 1750 2000
Свечи зажиганияNGK ILKR9G8
ТопливоБензин без содержания свинца с октановым числом 95 RON или 98 RON
(ГОСТ Р 51866-2002(ЕН 228:2004))
212
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 217 of 288

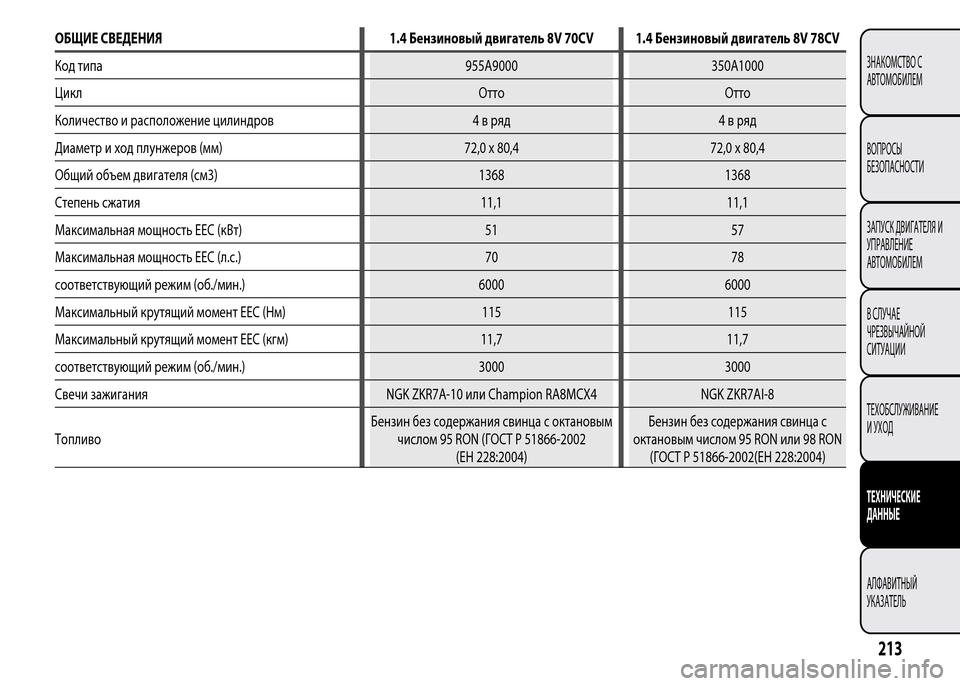

ОБЩИЕ СВЕДЕНИЯ 1.4 Бензиновый двигатель 8V 70CV 1.4 Бензиновый двигатель 8V 78CV
Код типа 955A9000 350A1000
Цикл Отто Отто
Количество и расположение цилиндров 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 72,0 x 80,4 72,0 x 80,4
Общий объем двигателя (см3) 1368 1368
Степень сжатия 11,1 11,1
Максимальная мощность ЕЕС (кВт) 51 57
Максимальная мощность ЕЕС (л.с.) 70 78
соответствующий режим (об./мин.) 6000 6000
Максимальный крутящий момент ЕЕС (Нм) 115 115
Максимальный крутящий момент ЕЕС (кгм) 11,7 11,7
соответствующий режим (об./мин.) 3000 3000
Свечи зажигания NGK ZKR7A-10 или Champion RA8MCX4 NGK ZKR7AI-8
ТопливоБензин без содержания свинца с октановым
числом 95 RON (ГОСТ Р 51866-2002
(ЕН 228:2004)Бензин без содержания свинца с
октановым числом 95 RON или 98 RON
(ГОСТ Р 51866-2002(ЕН 228:2004)
213
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 218 of 288

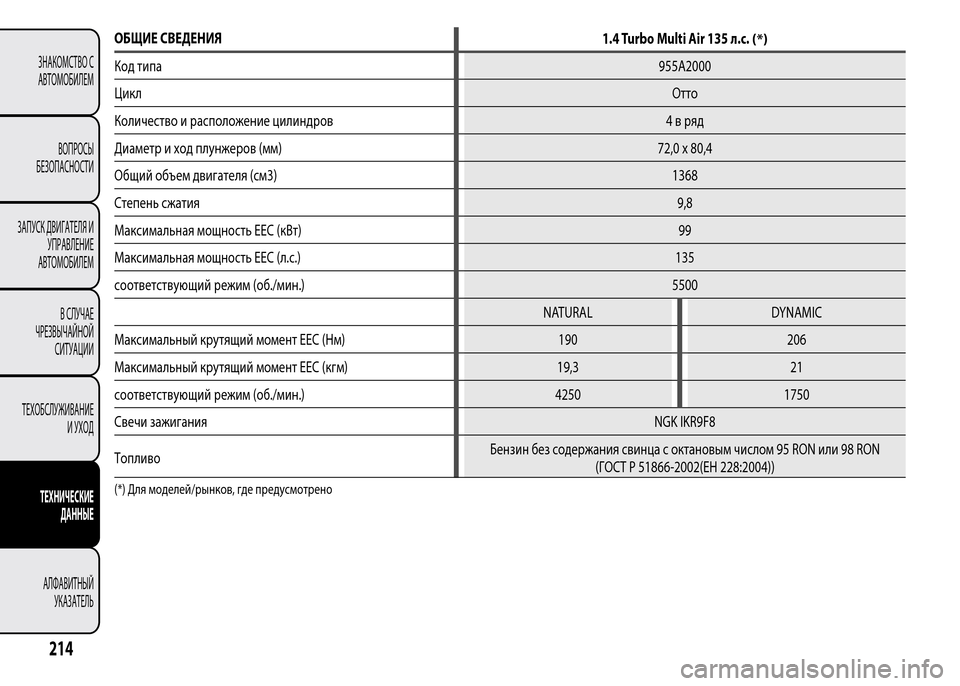

ОБЩИЕ СВЕДЕНИЯ
1.4 Turbo Multi Air 135 л.с.(*)
Код типа955A2000
ЦиклОтто
Количество и расположение цилиндров 4 в ряд
Диаметр и ход плунжеров (мм) 72,0 x 80,4
Общий объем двигателя (см3) 1368
Степень сжатия9,8
Максимальная мощность ЕЕС (кВт) 99
Максимальная мощность ЕЕС (л.с.) 135
соответствующий режим (об./мин.) 5500
NATURAL DYNAMIC
Максимальный крутящий момент ЕЕС (Нм) 190 206
Максимальный крутящий момент ЕЕС (кгм) 19,3 21
соответствующий режим (об./мин.) 4250 1750
Свечи зажиганияNGK IKR9F8
ТопливоБензин без содержания свинца с октановым числом 95 RON или 98 RON
(ГОСТ Р 51866-2002(ЕН 228:2004))
(*) Для моделей/рынков, где предусмотрено
214
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 219 of 288

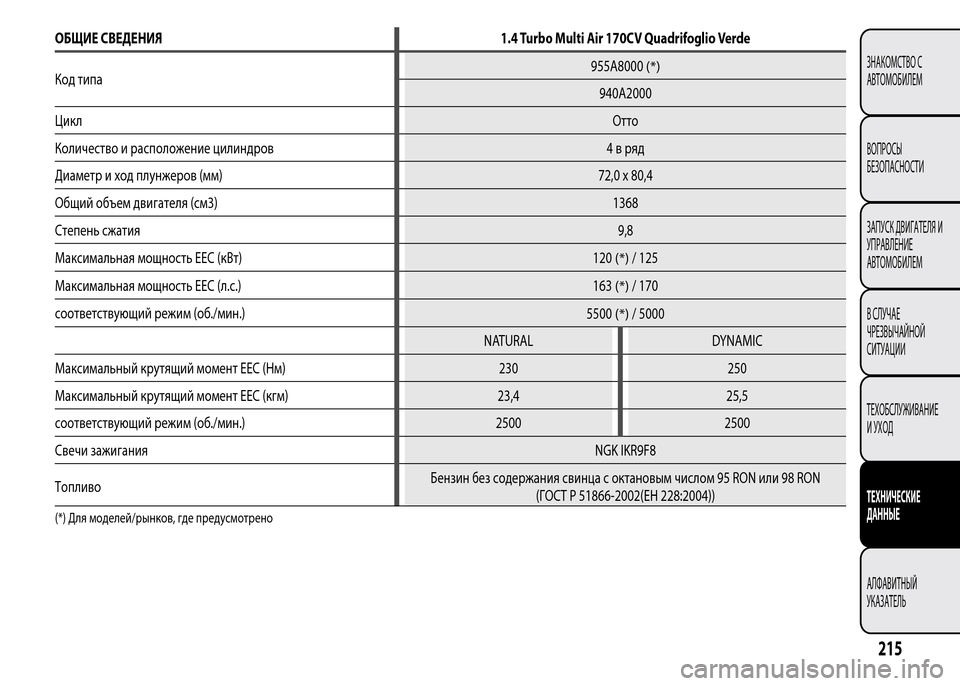

ОБЩИЕ СВЕДЕНИЯ 1.4 Turbo Multi Air 170CV Quadrifoglio Verde
Код типа955A8000
(*)
940A2000
ЦиклОтто
Количество и расположение цилиндров 4 в ряд
Диаметр и ход плунжеров (мм) 72,0 x 80,4
Общий объем двигателя (см3) 1368
Степень сжатия9,8
Максимальная мощность ЕЕС (кВт)
120
(*)/ 125
Максимальная мощность ЕЕС (л.с.)
163
(*)/ 170
соответствующий режим (об./мин.)
5500
(*)/ 5000
NATURAL DYNAMIC
Максимальный крутящий момент ЕЕС (Нм) 230 250
Максимальный крутящий момент ЕЕС (кгм) 23,4 25,5
соответствующий режим (об./мин.) 2500 2500
Свечи зажиганияNGK IKR9F8
ТопливоБензин без содержания свинца с октановым числом 95 RON или 98 RON
(ГОСТ Р 51866-2002(ЕН 228:2004))
(*) Для моделей/рынков, где предусмотрено
215
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 220 of 288

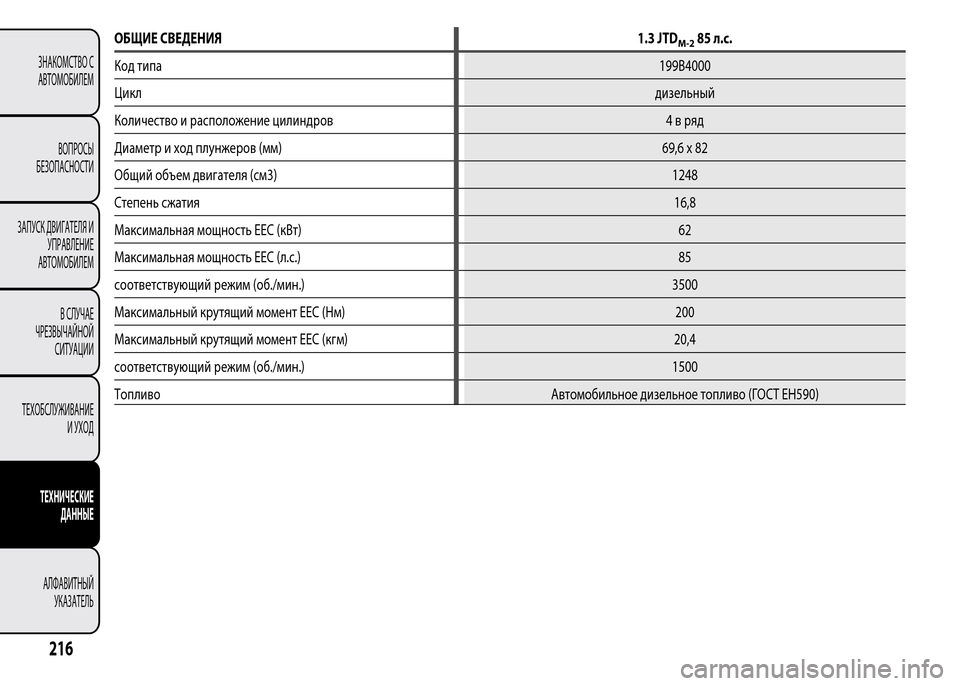

ОБЩИЕ СВЕДЕНИЯ1.3 JTDM-285 л.с.
Код типа199B4000
Циклдизельный
Количество и расположение цилиндров 4 в ряд
Диаметр и ход плунжеров (мм) 69,6 x 82
Общий объем двигателя (см3) 1248
Степень сжатия16,8
Максимальная мощность ЕЕС (кВт) 62
Максимальная мощность ЕЕС (л.с.) 85
соответствующий режим (об./мин.) 3500
Максимальный крутящий момент ЕЕС (Нм) 200
Максимальный крутящий момент ЕЕС (кгм) 20,4
соответствующий режим (об./мин.) 1500
Топливо Автомобильное дизельное топливо (ГОСТ ЕН590)
