Alfa Romeo MiTo 2017 Handleiding (in Dutch)

Alles dat u nuttig kunt vinden om te begrijpen hoe uw auto is
gemaakt en hoe hij werkt is in dit hoofdstuk vermeld en wordt
toegelicht met gegevens, tabellen en grafieken. Voor de
liefhebbers en de monteurs, maar ook gewoon voor degenen die
elk detail van hun auto willen kennen.
TECHNISCHE GEGEVENS
IDENTIFICATIEGEGEVENS........................160
PLAATJE VOERTUIGINDENTIFICATIENUMMER (VIN)........160
CHASSISNUMMER . . ..........................161
MOTORCODE................................161
MOTOR....................................162
WIELEN...................................167
AFMETINGEN. . ..............................173
GEWICHTEN . . ..............................174
TANKEN...................................177
VLOEISTOFFEN EN SMEERMIDDELEN................180
PRESTATIES................................183
BRANDSTOFVERBRUIK.........................184
CO2-EMISSIE...............................186
RICHTLIJNEN VOOR DE BEHANDELING VAN HET VOERTUIG AAN
HET EINDE VAN DE LEVENSDUUR...................187

IDENTIFICATIEGEGEVENS
De identificatiegegevens van de auto zijn:
VIN plaatje;
Chassismarkering;
Identificatieplaatje carrosserielak;
Motorcode.
PLAATJE
VOERTUIGINDENTIFICATIENUMMER
(VIN)
Dit plaatje is aangebracht in de
motorruimte, op de voorste traverse en
bevat de volgende identificatiegegevens
fig. 126:
AAN: Naam van de fabrikant
B: Nummer typegoedkeuring
C: Identificatiecode autotype
D: Chassisnummer
E: Max. toelaatbaar totaalgewicht van de
auto
F: Max. toelaatbaar totaalgewicht van de
auto met aanhanger
G: Max. toelaatbaar gewicht op vooras
H: Max. toelaatbaar gewicht op achteras
I: Motortype
L: Code carrosserieversieM: Nummer voor onderdelen
N: Waarde voor de uitlaatrookgasmeting
(alleen bij dieselmotoren)
126A0J0161C
160
TECHNISCHE GEGEVENS

CHASSISNUMMER
Dit bevindt zich op de vloer van het
interieur, naast de voorstoel
passagierszijde.
Schuifklep 1 fig. 127 om toegang te
krijgen.
Dit nummer bevat de volgende gegevens:
voertuigtype (ZAR 955000);
chassisnummer.
MOTORCODE
Deze is op het cilinderblok ingeslagen en
vermeldt het type en het
motorserienummer.
127A0J0140C
161

MOTOR
ALGEMENE INFORMATIE Turbo TwinAir 105 pk Turbo TwinAir 100 pk(*)
Motorcode 199B6000 199B7000
Cyclus Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 80,5 x 86 72,0 x 84,0
Cilinderinhoud (cm³) 875 875
Compressieverhouding 10 10
NATURAL DYNAMIC
Maximum vermogen (EG) (kW) 72 77 73,5
Maximum vermogen (EEG) (pk) 98 105 100
overeenkomstig motortoerental (tpm) 5750 5500 5500
Maximum koppel (EG) (Nm) 120 145 145
Maximum koppel (EG) (kgm) 12,2 14,8 14,8
overeenkomstig motortoerental (tpm) 1750 2000 2100
Bougies NGK ILKR9G8 NGK ILKR9G8
BrandstofLoodvrije benzine 95 R.O.N. (EN 228-
specificaties)Loodvrije benzine 95 R.O.N. (EN
228-specificaties)
(*) Versie voor specifieke markten
162
TECHNISCHE GEGEVENS

ALGEMENE INFORMATIE 1.4 Benzine 8V 78 pk 1.4 Turbo Benzine/LPG 120 pk
Motorcode 350A1000 198A4000
Cyclus Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 72,0 x 84,0 72,0 x 84,0
Cilinderinhoud (cm³) 1368 1368
Compressieverhouding 11,1 9,8
LPG BENZINE
Maximum vermogen (EG) (kW) 57 88 88
Maximum vermogen (EEG) (pk) 78 120 120
overeenkomstig motortoerental (tpm) 6000 5000 5000
Maximum koppel (EG) (Nm) 115 206 206
Maximum koppel (EG) (kgm) 11,7 21 21
overeenkomstig motortoerental (tpm) 3000 1750 2000
Bougies NGK ZKR7AI-8 NGK IKR9J8
Brandstof Loodvrije benzine 95 R.O.N. (EN 228-specificaties)LPG
(specificatie
EN589)Loodvrije
benzine
95 R.O.N. (EN
228-
specificaties)
163

ALGEMENE INFORMATIE 1.4 Turbo MultiAir 135 pk 1.4 Turbo Multi Air 135/140 pk TCT
Motorcode 955A2000955A7000
(*)
955B1000 (**)
Cyclus Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 72,0 x 84,0 72,0 x 84,0
Cilinderinhoud (cm³) 1368 1368
Compressieverhouding 9,8 9,8
Maximum vermogen (EG) (kW) 99 99 (*) / 103 (**)
Maximum vermogen (EEG) (pk) 135 135 (*) / 140 (**)
overeenkomstig motortoerental (tpm) 5000 5000
NATURAL DYNAMIC NATURAL DYNAMIC
Maximum koppel (EG) (Nm) 190 206 230 250
Maximum koppel (EG) (kgm) 19,3 21 23,4 25,5
overeenkomstig motortoerental (tpm) 4250 1750 2250 2500
Bougies NGK IKR9F8 NGK IKR9J8
BrandstofLoodvrije benzine 95 R.O.N. (EN
228-specificaties)Loodvrije benzine 95 R.O.N. (EN
228-specificaties)
(*) 1.4 Turbo Multi Air 135 HP TCT-versie (waar aanwezig)
(**) 1.4 Turbo Multi Air 140 pk TCT-versie
164
TECHNISCHE GEGEVENS

ALGEMENE INFORMATIE 1.4 Turbo MultiAir 170 pk 1.4 Turbo MultiAir 170 pk TCT
Motorcode 940A2000 940A2000
Cyclus
Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 72,0 x 84,0 72,0 x 84,0
Cilinderinhoud (cm³) 1368 1368
Compressieverhouding 9,8 9,8
Maximum vermogen (EG) (kW) 125 125
Maximum vermogen (EEG) (pk) 170 170
overeenkomstig motortoerental (tpm) 5000 5000
NATURAL DYNAMIC NATURAL DYNAMIC
Maximum koppel (EG) (Nm) 230 250 230 250
Maximum koppel (EG) (kgm) 23,4 25,5 23,4 25,5
overeenkomstig motortoerental (tpm) 2250 2500 2250 2500
Bougies NGK IKR9J8 NGK IKR9J8
BrandstofLoodvrije benzine 95 R.O.N. (EN
228-specificaties)Loodvrije benzine 95 R.O.N. (EN
228-specificaties)
165

ALGEMENE INFORMATIE 1.3 JTDM-290 pk(*)1.3 JTDM-295 pk
Motorcode 955B2000 330A1000
Cyclus
Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 69,6 x 82 69,6 x 82
Cilinderinhoud (cm³) 1248 1248
Compressieverhouding 16,8 16,8
Maximum vermogen (EG) (kW) 66 70
Maximum vermogen (EEG) (pk) 90 95
overeenkomstig motortoerental (tpm) 3750 3750
Maximum koppel (EG) (Nm) 200 200
Maximum koppel (EG) (kgm) 20,4 20,4
overeenkomstig motortoerental (tpm) 1500 1500
BrandstofDiesel voor motorvoertuigen
(EN590-specificatie)Diesel voor motorvoertuigen
(EN590-specificatie)
(*) Versie voor specifieke markten
166
TECHNISCHE GEGEVENS

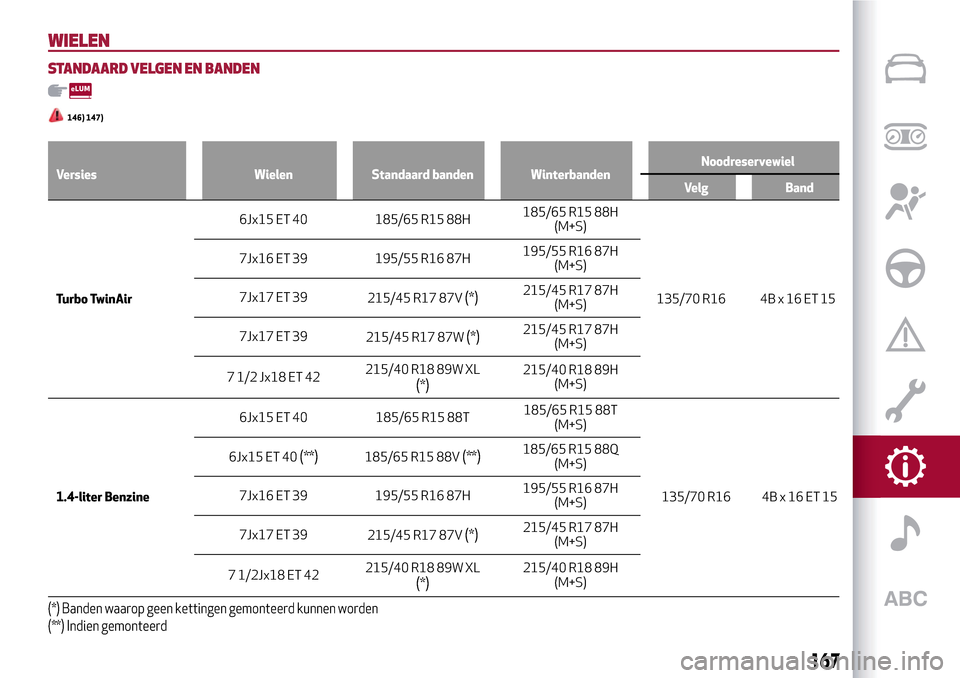

WIELEN
STANDAARD VELGEN EN BANDEN
146) 147)
Versies Wielen Standaard banden WinterbandenNoodreservewiel
Velg Band
Turbo TwinAir6Jx15
ET 40 185/65 R15 88H185/65 R15 88H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
7Jx17 ET 39
215/45 R17 87V(*)215/45 R17 87H
(M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
1.4-liter Benzine6Jx15 ET 40 185/65 R15 88T185/65 R15 88T
(M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
(**)185/65 R15 88V(**)185/65 R15 88Q
(M+S)
7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
7Jx17 ET 39
215/45 R17 87V
(*)215/45 R17 87H
(M+S)
7 1/2Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
(*) Banden waarop geen kettingen gemonteerd kunnen worden
(**) Indien gemonteerd
167

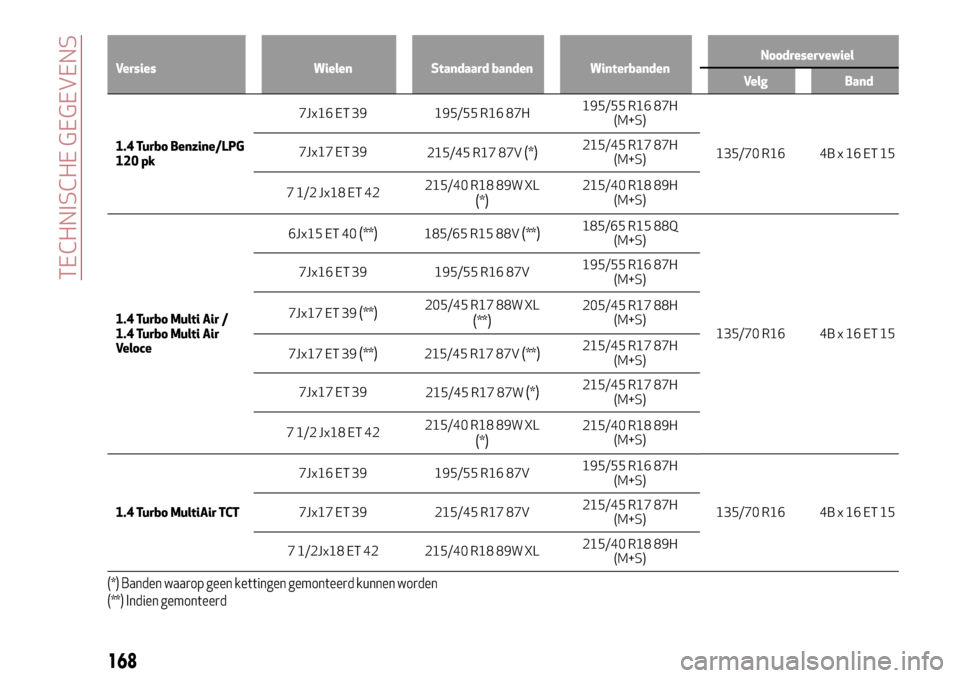

Versies Wielen Standaard banden WinterbandenNoodreservewiel
Velg Band
1.4 Turbo Benzine/LPG
120
pk7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39
215/45 R17 87V(*)215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
1.4 Turbo Multi Air /
1.4 Turbo Multi Air
Veloce6Jx15 ET 40
(**)185/65 R15 88V(**)185/65 R15 88Q
(M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V195/55 R16 87H
(M+S)
7Jx17 ET 39
(**)205/45 R17 88W XL(**)205/45 R17 88H
(M+S)
7Jx17 ET 39
(**)215/45 R17 87V(**)215/45 R17 87H
(M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
1.4 Turbo MultiAir TCT7Jx16 ET 39 195/55 R16 87V195/55 R16 87H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39 215/45 R17 87V215/45 R17 87H
(M+S)
7 1/2Jx18 ET 42 215/40 R18 89W XL215/40 R18 89H
(M+S)
(*) Banden waarop geen kettingen gemonteerd kunnen worden
(**) Indien gemonteerd
168
