code Alfa Romeo MiTo 2017 Handleiding (in Dutch)

Grondige kennis van uw nieuwe auto begint hier.
In dit boekje is op eenvoudige en rechtstreekse wijze beschreven
hoe uw auto gemaakt is en hoe hij werkt.
Daarom adviseren u het comfortabel zittend in uw auto te lezen,
dan kunt u met eigen ogen zien wat hier beschreven is.
WEGWIJS IN UW AUTO
INSTRUMENTENPANEEL..........................8
DE SLEUTELS.................................9
CONTACTSLOT................................11
ALFA ROMEO CODE SYSTEEM......................12
ALARMSYSTEEM..............................12
PORTIEREN..................................13
STOELEN...................................14
HOOFDSTEUNEN ..............................16
STUURWIEL.................................17
ACHTERUITKIJKSPIEGELS........................18
BUITENVERLICHTING...........................19
INTERIEURVERLICHTING.........................21
RUITENWISSERS/ACHTERRUITWISSER...............22
KLIMAATREGELING.............................24
ELEKTRISCHE RUITBEDIENING.....................29
ELEKTRISCH SCHUIFDAK...........................30
MOTORKAP..................................32
BAGAGERUIMTE...............................33
KOPLAMPEN.................................34
Alfa DNA-SYSTEEM (dynamische controle van de auto).......35
DYNAMIC SUSPENSION (actief schokdempersysteem) .......36
VERSIE MET LPG-SYSTEEM.......................36

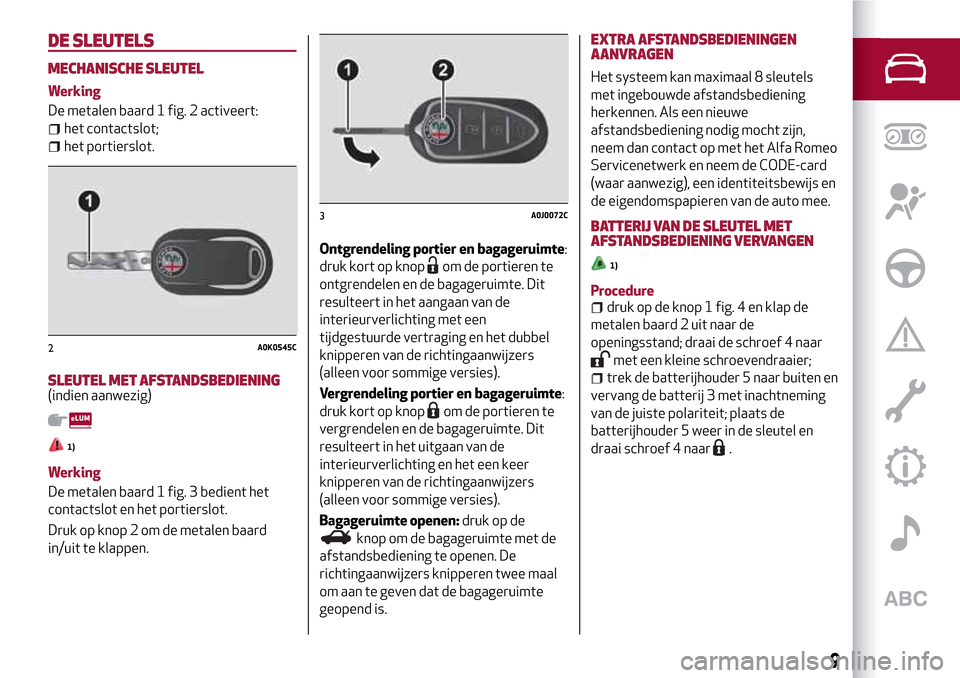

DE SLEUTELS
MECHANISCHE SLEUTEL
Werking
De metalen baard 1 fig. 2 activeert:
het contactslot;
het portierslot.
SLEUTEL MET AFSTANDSBEDIENING(indien aanwezig)
1)
Werking
De metalen baard 1 fig. 3 bedient het
contactslot en het portierslot.
Druk op knop 2 om de metalen baard
in/uit te klappen.Ontgrendeling portier en bagageruimte:
druk kort op knop
om de portieren te
ontgrendelen en de bagageruimte. Dit
resulteert in het aangaan van de
interieurverlichting met een
tijdgestuurde vertraging en het dubbel
knipperen van de richtingaanwijzers
(alleen voor sommige versies).
Vergrendeling portier en bagageruimte:
druk kort op knop
om de portieren te
vergrendelen en de bagageruimte. Dit
resulteert in het uitgaan van de
interieurverlichting en het een keer
knipperen van de richtingaanwijzers
(alleen voor sommige versies).
Bagageruimte openen:druk op de
knop om de bagageruimte met de
afstandsbediening te openen. De
richtingaanwijzers knipperen twee maal
om aan te geven dat de bagageruimte
geopend is.
EXTRA AFSTANDSBEDIENINGEN
AANVRAGEN
Het systeem kan maximaal 8 sleutels
met ingebouwde afstandsbediening
herkennen. Als een nieuwe
afstandsbediening nodig mocht zijn,
neem dan contact op met het Alfa Romeo
Servicenetwerk en neem de CODE-card
(waar aanwezig), een identiteitsbewijs en
de eigendomspapieren van de auto mee.
BATTERIJ VAN DE SLEUTEL MET
AFSTANDSBEDIENING VERVANGEN
1)
Proceduredruk op de knop 1 fig. 4 en klap de
metalen baard 2 uit naar de
openingsstand; draai de schroef 4 naar
met een kleine schroevendraaier;
trek de batterijhouder 5 naar buiten en
vervang de batterij 3 met inachtneming
van de juiste polariteit; plaats de
batterijhouder 5 weer in de sleutel en
draai schroef 4 naar
.
2A0K0545C
3A0J0072C
9

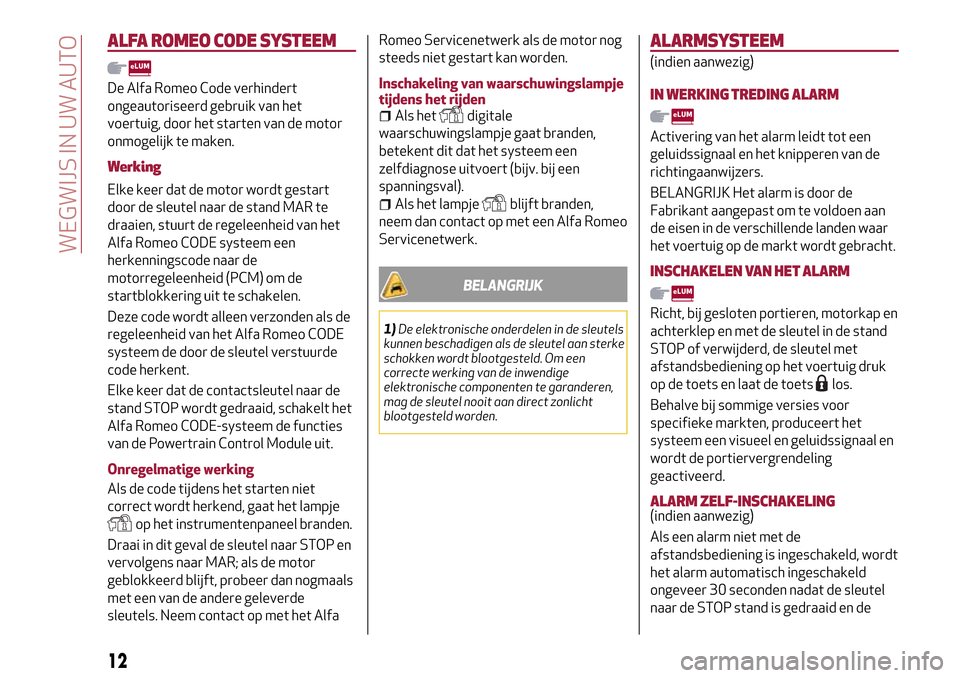

ALFA ROMEO CODESYSTEEM
De Alfa Romeo Code verhindert
ongeautoriseerd gebruik van het
voertuig, door het starten van de motor
onmogelijk te maken.
Werking
Elke keer dat de motor wordt gestart
door de sleutel naar de stand MAR te
draaien, stuurt de regeleenheid van het
Alfa Romeo CODE systeem een
herkenningscode naar de
motorregeleenheid (PCM) om de
startblokkering uit te schakelen.
Deze code wordt alleen verzonden als de
regeleenheid van het Alfa Romeo CODE
systeem de door de sleutel verstuurde
code herkent.
Elke keer dat de contactsleutel naar de
stand STOP wordt gedraaid, schakelt het
Alfa Romeo CODE-systeem de functies
van de Powertrain Control Module uit.
Onregelmatige werking
Als de code tijdens het starten niet
correct wordt herkend, gaat het lampje
op het instrumentenpaneel branden.
Draai in dit geval de sleutel naar STOP en
vervolgens naar MAR; als de motor
geblokkeerd blijft, probeer dan nogmaals
met een van de andere geleverde
sleutels. Neem contact op met het AlfaRomeo Servicenetwerk als de motor nog
steeds niet gestart kan worden.
Inschakeling van waarschuwingslampje
tijdens het rijden
Als hetdigitale
waarschuwingslampje gaat branden,
betekent dit dat het systeem een
zelfdiagnose uitvoert (bijv. bij een
spanningsval).
Als het lampjeblijft branden,
neem dan contact op met een Alfa Romeo
Servicenetwerk.
BELANGRIJK
1)De elektronische onderdelen in de sleutels
kunnen beschadigen als de sleutel aan sterke
schokken wordt blootgesteld. Om een
correcte werking van de inwendige
elektronische componenten te garanderen,
mag de sleutel nooit aan direct zonlicht
blootgesteld worden.
ALARMSYSTEEM
(indien aanwezig)
IN WERKING TREDING ALARM
Activering van het alarm leidt tot een
geluidssignaal en het knipperen van de
richtingaanwijzers.
BELANGRIJK Het alarm is door de
Fabrikant aangepast om te voldoen aan
de eisen in de verschillende landen waar
het voertuig op de markt wordt gebracht.
INSCHAKELEN VAN HET ALARM
Richt, bij gesloten portieren, motorkap en
achterklep en met de sleutel in de stand
STOP of verwijderd, de sleutel met
afstandsbediening op het voertuig druk
op de toets en laat de toets
los.
Behalve bij sommige versies voor
specifieke markten, produceert het
systeem een visueel en geluidssignaal en
wordt de portiervergrendeling
geactiveerd.
ALARM ZELF-INSCHAKELING(indien aanwezig)
Als een alarm niet met de
afstandsbediening is ingeschakeld, wordt
het alarm automatisch ingeschakeld
ongeveer 30 seconden nadat de sleutel
naar de STOP stand is gedraaid en de
12
WEGWIJS IN UW AUTO

Symbool op het
displayBetekenis Wat te doen
STORING PARKEERSENSOR
(indien aanwezig)
Het symbool verschijnt op het display (samen met een
bericht) in het geval van een storing van de
parkeersensor.Neem contact op met het Alfa Romeo Servicenetwerk
om de storing zo spoedig mogelijk te laten verhelpen.
STORING ALFA ROMEO CODE SYSTEEM/STORING
ALARM
(indien aanwezig)
Het symbool verschijnt op het display om een storing aan
te duiden met een Alfa Romeo-codesysteem of
alarmsysteem (waar aanwezig).Neem contact op met het Alfa Romeo Servicenetwerk
om de storing zo spoedig mogelijk te laten verhelpen.
INBRAAKPOGING
Als het symbool op het display verschijnt (in combinatie
met een bericht) duidt dit op een inbraakpoging.Neem zo snel mogelijk contact op met het Alfa Romeo
Servicenetwerk.
ALGEMENE STORING
(indien aanwezig)
In onderstaande omstandigheden wordt het symbool op
het display weergegeven:
oververhitting van de Alfa TCT-versnellingsbak (waar
aanwezig);
afsluiter van de brandstoftoevoer;
storing motoroliedruksensor.
Neem in deze gevallen contact op met het Alfa Romeo
Servicenetwerk om de storing zo spoedig mogelijk te
laten verhelpen.
REMBLOKSLIJTAGE
(indien aanwezig)
Het symbool wordt op het display weergegeven als de
remblokken voor of achter versleten zijn.Laat de remblokken zo snel mogelijk vervangen.
STORING START&STOP SYSTEEM
Het symbool verschijnt op het display in het geval van een
storing van het Start&Stop-systeem. Bij sommige versies
wordt een waarschuwingsbericht weergegeven.Neem zo snel mogelijk contact op met het Alfa Romeo
Servicenetwerk.
61

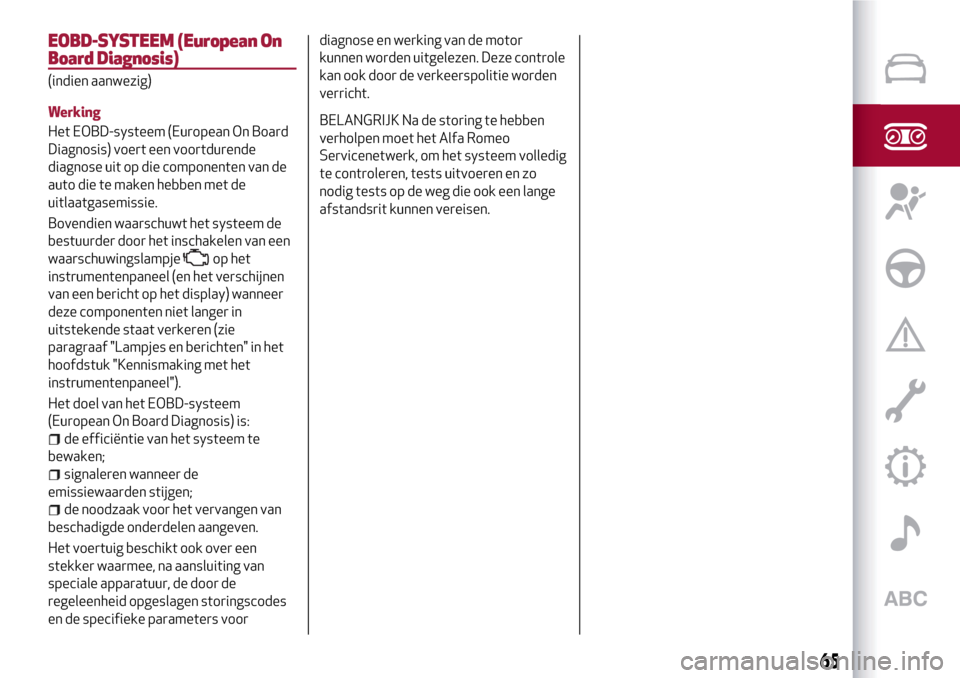

EOBD-SYSTEEM (European On
Board Diagnosis)
(indien aanwezig)
Werking
Het EOBD-systeem (European On Board
Diagnosis) voert een voortdurende
diagnose uit op die componenten van de
auto die te maken hebben met de
uitlaatgasemissie.
Bovendien waarschuwt het systeem de
bestuurder door het inschakelen van een
waarschuwingslampje
op het
instrumentenpaneel (en het verschijnen
van een bericht op het display) wanneer
deze componenten niet langer in
uitstekende staat verkeren (zie
paragraaf "Lampjes en berichten" in het
hoofdstuk "Kennismaking met het
instrumentenpaneel").
Het doel van het EOBD-systeem
(European On Board Diagnosis) is:
de efficiëntie van het systeem te
bewaken;
signaleren wanneer de
emissiewaarden stijgen;
de noodzaak voor het vervangen van
beschadigde onderdelen aangeven.
Het voertuig beschikt ook over een
stekker waarmee, na aansluiting van
speciale apparatuur, de door de
regeleenheid opgeslagen storingscodes
en de specifieke parameters voordiagnose en werking van de motor
kunnen worden uitgelezen. Deze controle
kan ook door de verkeerspolitie worden
verricht.
BELANGRIJK Na de storing te hebben
verholpen moet het Alfa Romeo
Servicenetwerk, om het systeem volledig
te controleren, tests uitvoeren en zo
nodig tests op de weg die ook een lange
afstandsrit kunnen vereisen.
65

Alles dat u nuttig kunt vinden om te begrijpen hoe uw auto is
gemaakt en hoe hij werkt is in dit hoofdstuk vermeld en wordt
toegelicht met gegevens, tabellen en grafieken. Voor de
liefhebbers en de monteurs, maar ook gewoon voor degenen die
elk detail van hun auto willen kennen.
TECHNISCHE GEGEVENS
IDENTIFICATIEGEGEVENS........................160
PLAATJE VOERTUIGINDENTIFICATIENUMMER (VIN)........160
CHASSISNUMMER . . ..........................161
MOTORCODE................................161
MOTOR....................................162
WIELEN...................................167
AFMETINGEN. . ..............................173
GEWICHTEN . . ..............................174
TANKEN...................................177
VLOEISTOFFEN EN SMEERMIDDELEN................180
PRESTATIES................................183
BRANDSTOFVERBRUIK.........................184
CO2-EMISSIE...............................186
RICHTLIJNEN VOOR DE BEHANDELING VAN HET VOERTUIG AAN
HET EINDE VAN DE LEVENSDUUR...................187

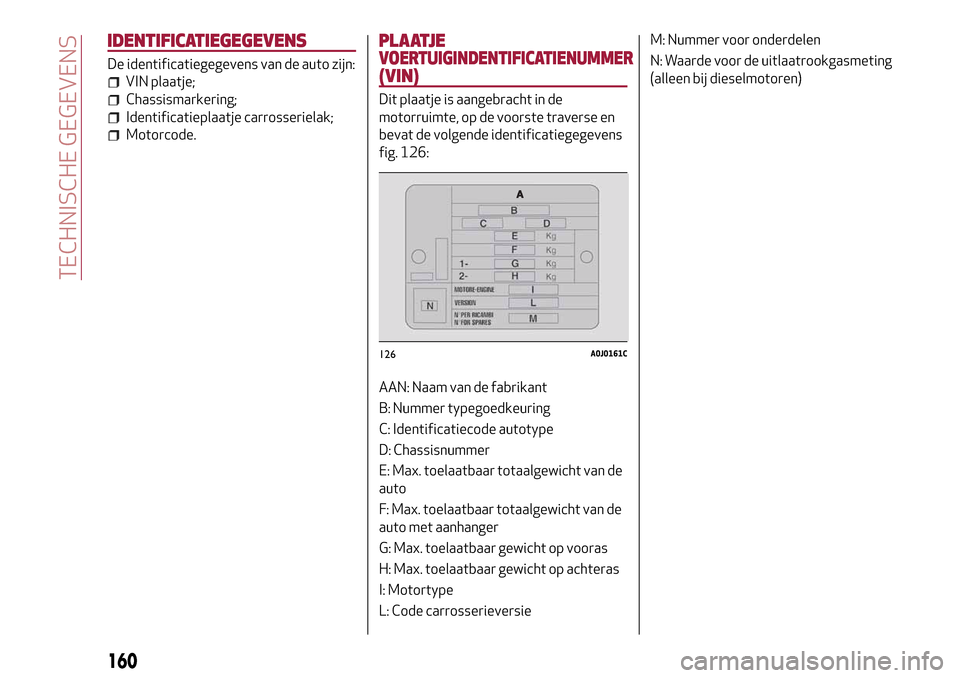

IDENTIFICATIEGEGEVENS
De identificatiegegevens van de auto zijn:
VIN plaatje;
Chassismarkering;
Identificatieplaatje carrosserielak;
Motorcode.
PLAATJE
VOERTUIGINDENTIFICATIENUMMER
(VIN)
Dit plaatje is aangebracht in de
motorruimte, op de voorste traverse en
bevat de volgende identificatiegegevens
fig. 126:
AAN: Naam van de fabrikant
B: Nummer typegoedkeuring
C: Identificatiecode autotype
D: Chassisnummer
E: Max. toelaatbaar totaalgewicht van de
auto
F: Max. toelaatbaar totaalgewicht van de
auto met aanhanger
G: Max. toelaatbaar gewicht op vooras
H: Max. toelaatbaar gewicht op achteras
I: Motortype
L: Code carrosserieversieM: Nummer voor onderdelen
N: Waarde voor de uitlaatrookgasmeting
(alleen bij dieselmotoren)
126A0J0161C
160
TECHNISCHE GEGEVENS

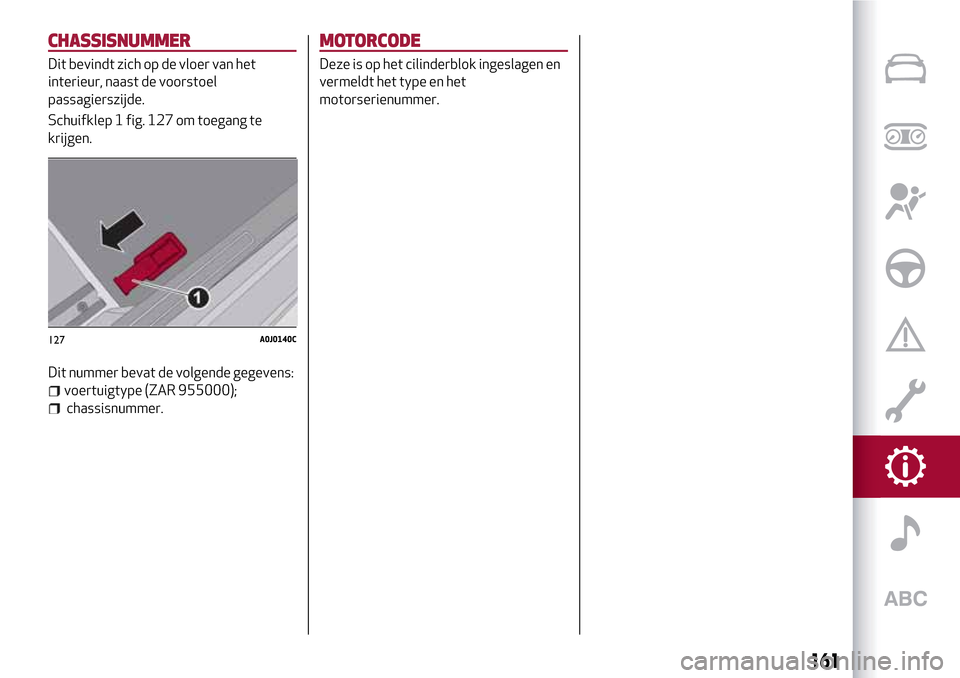

CHASSISNUMMER
Dit bevindt zich op de vloer van het
interieur, naast de voorstoel
passagierszijde.
Schuifklep 1 fig. 127 om toegang te
krijgen.
Dit nummer bevat de volgende gegevens:
voertuigtype (ZAR 955000);
chassisnummer.
MOTORCODE
Deze is op het cilinderblok ingeslagen en
vermeldt het type en het
motorserienummer.
127A0J0140C
161

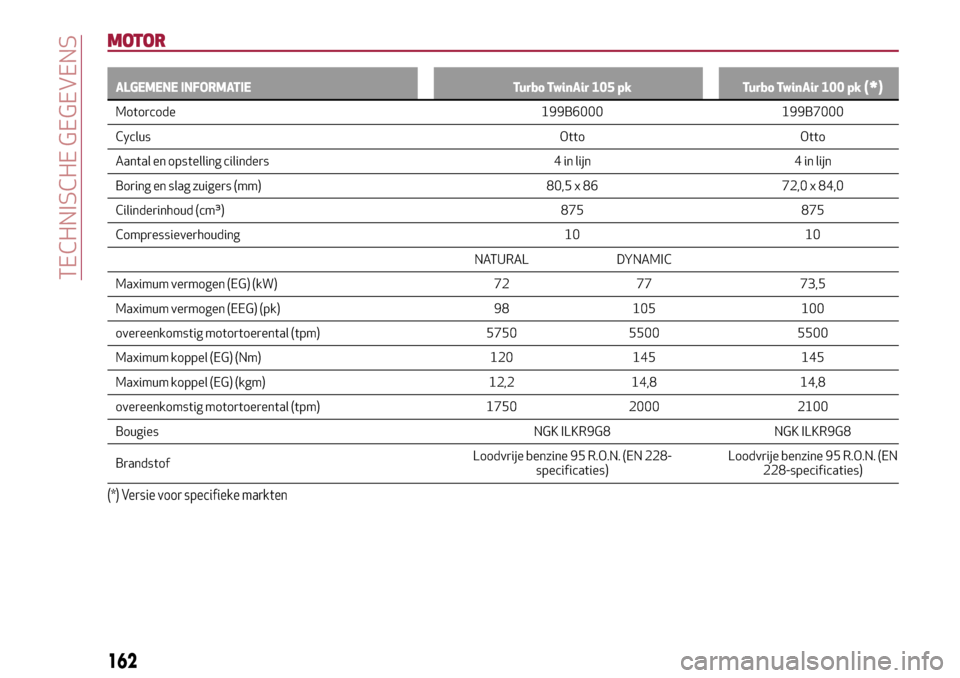

MOTOR
ALGEMENE INFORMATIE Turbo TwinAir 105 pk Turbo TwinAir 100 pk(*)
Motorcode 199B6000 199B7000
Cyclus Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 80,5 x 86 72,0 x 84,0
Cilinderinhoud (cm³) 875 875
Compressieverhouding 10 10
NATURAL DYNAMIC
Maximum vermogen (EG) (kW) 72 77 73,5
Maximum vermogen (EEG) (pk) 98 105 100
overeenkomstig motortoerental (tpm) 5750 5500 5500
Maximum koppel (EG) (Nm) 120 145 145
Maximum koppel (EG) (kgm) 12,2 14,8 14,8
overeenkomstig motortoerental (tpm) 1750 2000 2100
Bougies NGK ILKR9G8 NGK ILKR9G8
BrandstofLoodvrije benzine 95 R.O.N. (EN 228-
specificaties)Loodvrije benzine 95 R.O.N. (EN
228-specificaties)
(*) Versie voor specifieke markten
162
TECHNISCHE GEGEVENS

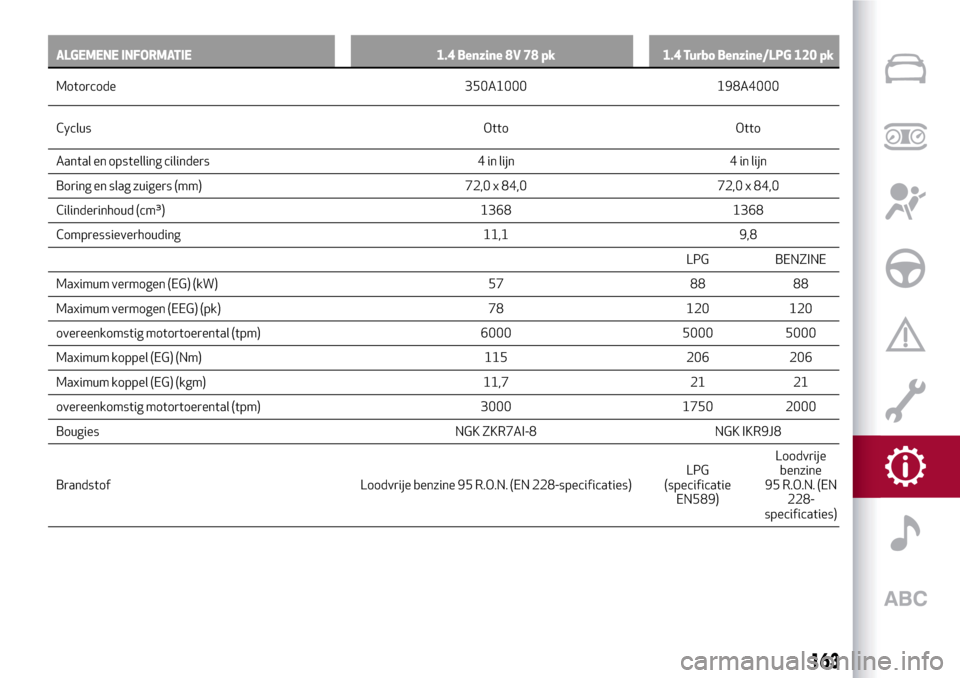

ALGEMENE INFORMATIE 1.4 Benzine 8V 78 pk 1.4 Turbo Benzine/LPG 120 pk
Motorcode 350A1000 198A4000
Cyclus Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 72,0 x 84,0 72,0 x 84,0
Cilinderinhoud (cm³) 1368 1368
Compressieverhouding 11,1 9,8
LPG BENZINE
Maximum vermogen (EG) (kW) 57 88 88
Maximum vermogen (EEG) (pk) 78 120 120
overeenkomstig motortoerental (tpm) 6000 5000 5000
Maximum koppel (EG) (Nm) 115 206 206
Maximum koppel (EG) (kgm) 11,7 21 21
overeenkomstig motortoerental (tpm) 3000 1750 2000
Bougies NGK ZKR7AI-8 NGK IKR9J8
Brandstof Loodvrije benzine 95 R.O.N. (EN 228-specificaties)LPG
(specificatie
EN589)Loodvrije
benzine
95 R.O.N. (EN
228-
specificaties)
163
