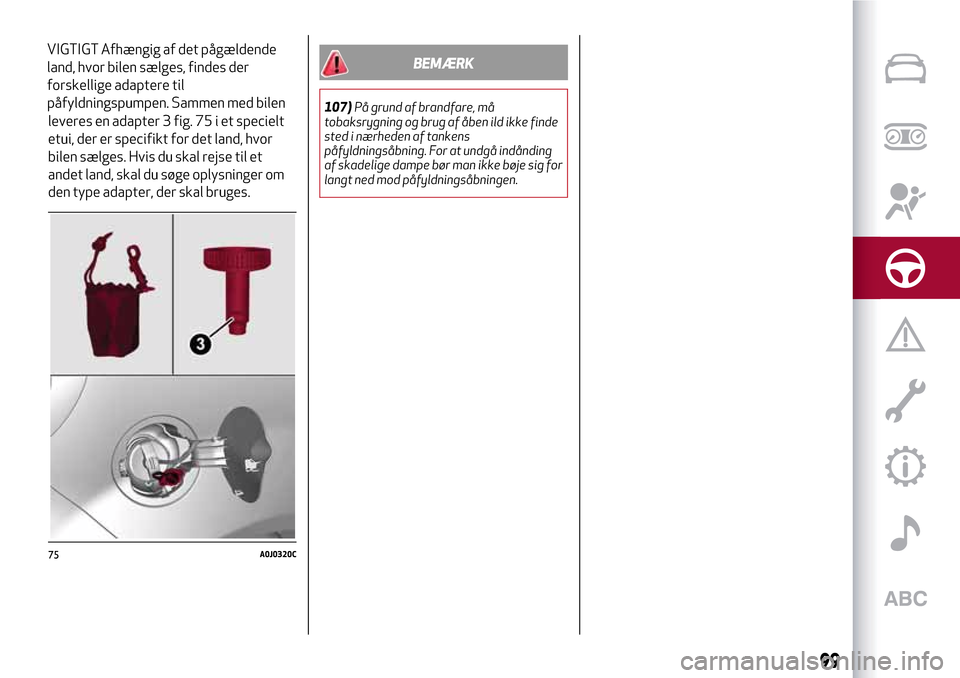

leveres en adapter 3 fig. 75 i et specielt
etui, der er specifikt for det land, hvor
bilen sælges. Hvis du skal rejse til et
andet land, skal du søge oplysninger om
den type adapter, der skal bruges.
BEMÆRK
107)På grund af brandfare, må
tobaksrygning og brug af åben ild ikke finde
sted i nærheden af tankens
påfyldningsåbning. For at undgå indånding
af skadelige dampe bør man ikke bøje sig for
langt ned mod påfyldningsåbningen.
75A0J0320C
99
VIGTIGT Afhængig af det pågældende
land, hvor bilen sælges, findes der
forskellige adaptere til
påfyldningspumpen. Sammen med bilen

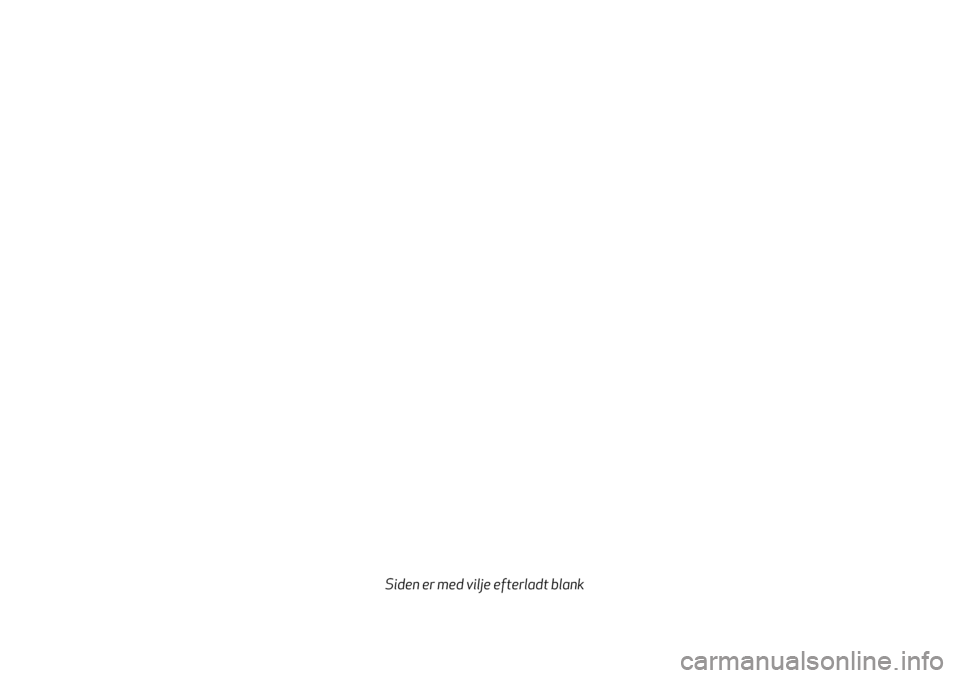

Siden er med vilje efterladt blank

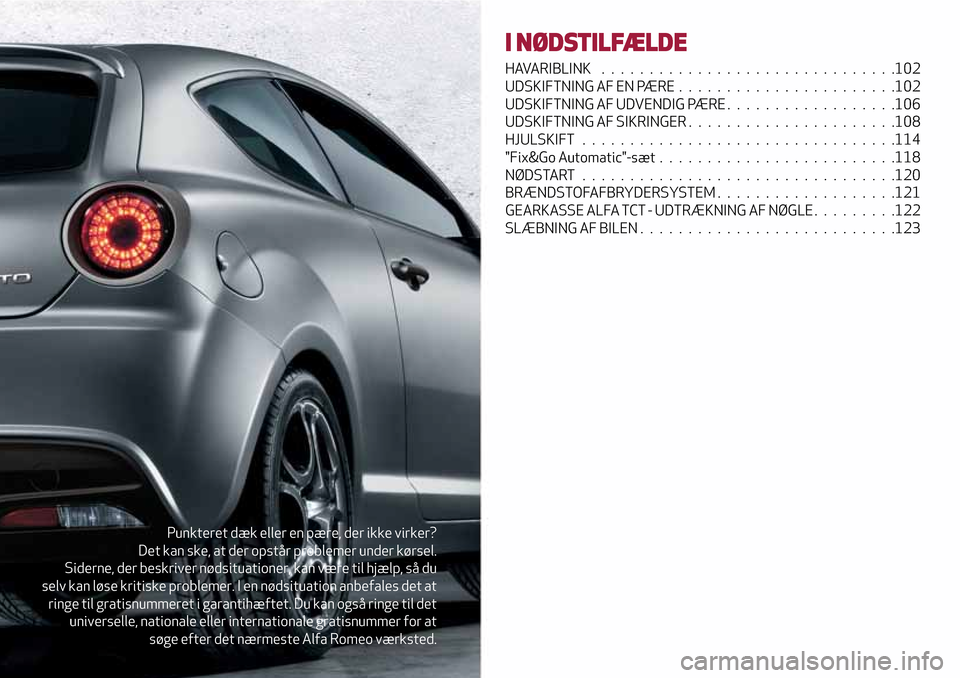

Punkteret dæk eller en pære, der ikke virker?
Det kan ske, at der opstår problemer under kørsel.
Siderne, der beskriver nødsituationer, kan være til hjælp, så du
selv kan løse kritiske problemer. I en nødsituation anbefales det at
ringe til gratisnummeret i garantihæftet. Du kan også ringe til det
universelle, nationale eller internationale gratisnummer for at
søge efter det nærmeste Alfa Romeo værksted.
I NØDSTILFÆLDE
HAVARIBLINK ...............................102
UDSKIFTNING AF EN PÆRE . ......................102
UDSKIFTNING AF UDVENDIG PÆRE..................106
UDSKIFTNING AF SIKRINGER......................108
HJULSKIFT.................................114
"Fix&Go Automatic"-sæt .........................118
NØDSTART.................................120
BRÆNDSTOFAFBRYDERSYSTEM...................121
GEARKASSE ALFA TCT - UDTRÆKNING AF NØGLE.........122
SLÆBNING AF BILEN . ..........................123

HAVARIBLINK
108)
Funktion
Tryk på kontakten 1 fig. 76 for at
tænde/slukke lygterne.
Med tændte lygter tændes
kontrollamperne
ogpå
instrumentpanelet.
Nødopbremsning
Ved nødbremsning tændes
havariblinkene automatisk, og på
instrumentpanelet tændes
kontrollamperne
og.
Nødlysene slukkes automatisk i det
øjeblik bremsningen ikke længere er
nødvendig.
BEMÆRK
108)Brug af havariblink skal ske i
overensstemmelse med færdselsloven i det
land, hvor du kører. Overhold altid reglerne.
UDSKIFTNING AF EN PÆRE
109) 110) 111)
28)
GENERELLE ANVISNINGER
Inden en pære udskiftes, anbefales
det at kontrollere kontaktpunkterne for
oxidation og at den pågældende sikring
er intakt. Angående sikringernes
placering, henvises til afsnittet
"Udskiftning af sikringer" i dette kapitel.
Overbrændte pærer skal udskiftes
med pærer af samme type og med
samme effekt.
Nærlysets højde skal altid
kontrolleres efter udskiftning af en pære.
VIGTIGT I koldt eller fugtigt vejr eller
efter regnvejr eller vask kan for- og
baglygterne dugge til og/eller der kan
dannes kondens på indersiden af
lygteglasset. Det er helt normalt og
skyldes forskellen i temperatur og
fugtighed mellem lygteglassets inderside
og yderside. Det er ikke en fejl og
påvirker ikke lygternes normale funktion.
Tildugningen forsvinder hurtigt, når
lysene tændes, fra midten og ud mod
yderkanterne.
76A0J0028C
102
I NØDSTILFÆLDE

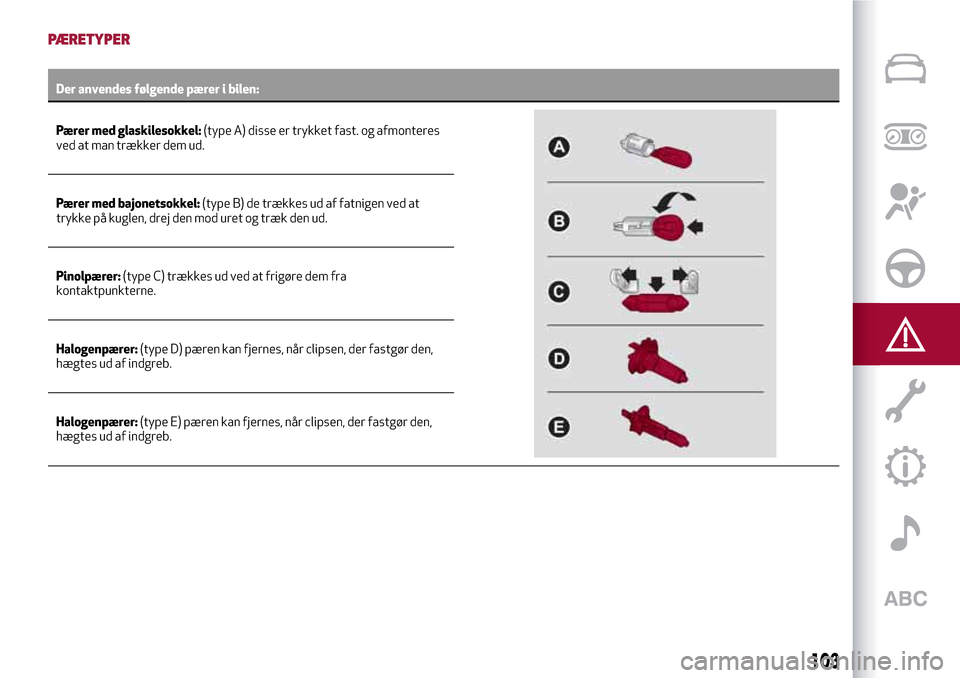

PÆRETYPER
Der anvendes følgende pærer i bilen:
Pærer med glaskilesokkel:(typeA) disse er trykket fast. og afmonteres
ved at man trækker dem ud.
Pærer med bajonetsokkel:(type B) de trækkes ud af fatnigen ved at
trykke på kuglen, drej den mod uret og træk den ud.
Pinolpærer:(type C) trækkes ud ved at frigøre dem fra
kontaktpunkterne.
Halogenpærer:(type D) pæren kan fjernes, når clipsen, der fastgør den,
hægtes ud af indgreb.
Halogenpærer:(type E) pæren kan fjernes, når clipsen, der fastgør den,
hægtes ud af indgreb.
103

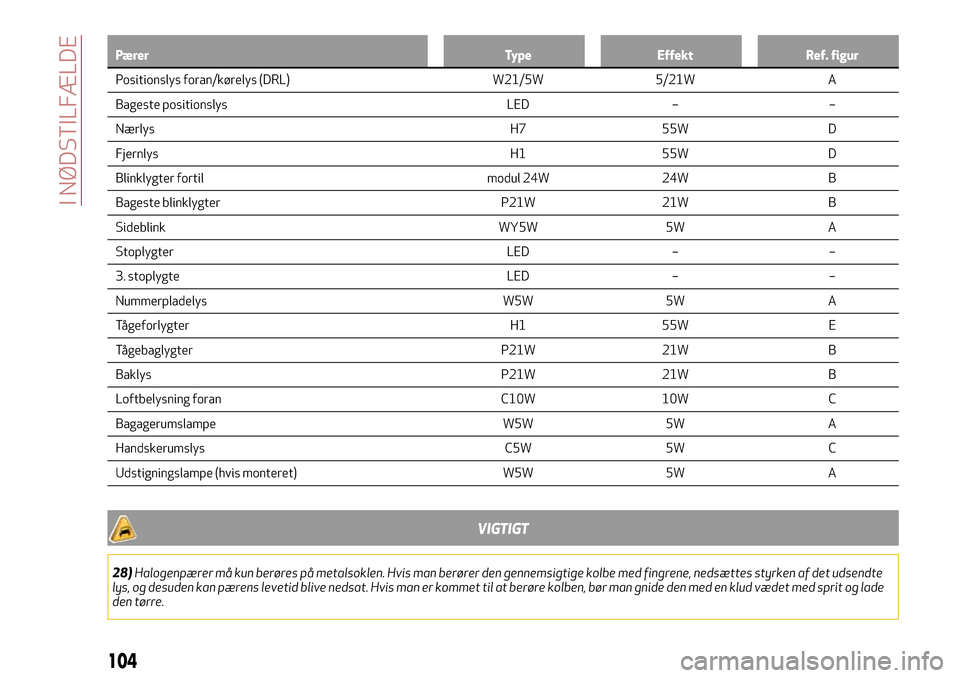

Pærer Type Effekt Ref. figur
Positionslys foran/kørelys (DRL) W21/5W 5/21W A
Bageste
positionslys LED – –
Nærlys H7 55W D
Fjernlys H1 55W D
Blinklygter fortil modul 24W 24W B
Bageste blinklygter P21W 21W B
Sideblink WY5W 5W A
Stoplygter LED – –
3. stoplygte LED – –
Nummerpladelys W5W 5W A
Tågeforlygter H1 55W E
Tågebaglygter P21W 21W B
Baklys P21W 21W B
Loftbelysning foran C10W 10W C
Bagagerumslampe W5W 5W A
Handskerumslys C5W 5W C
Udstigningslampe (hvis monteret) W5W 5W A
VIGTIGT
28)Halogenpærer må kun berøres på metalsoklen. Hvis man berører den gennemsigtige kolbe med fingrene, nedsættes styrken af det udsendte
lys, og desuden kan pærens levetid blive nedsat. Hvis man er kommet til at berøre kolben, bør man gnide den med en klud vædet med sprit og lade
den tørre.
104
I NØDSTILFÆLDE

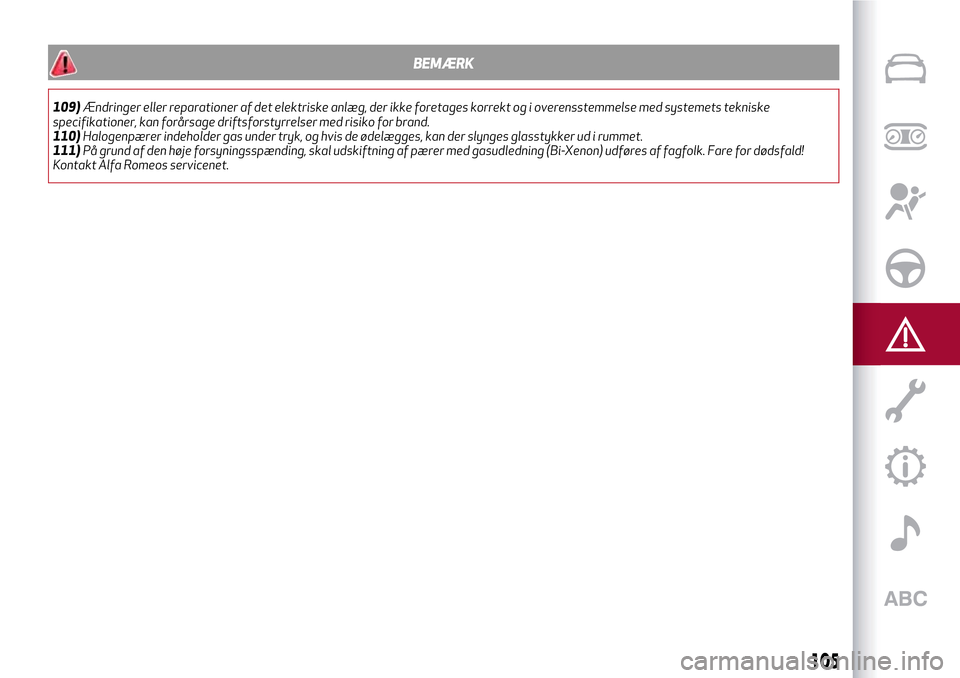

BEMÆRK
109)Ændringer eller reparationer af det elektriske anlæg, der ikke foretages korrekt og i overensstemmelse med systemets tekniske
specifikationer, kan forårsage driftsforstyrrelser med risiko for brand.
110)Halogenpærer indeholder gas under tryk, og hvis de ødelægges, kan der slynges glasstykker ud i rummet.
111)På grund af den høje forsyningsspænding, skal udskiftning af pærer med gasudledning (Bi-Xenon) udføres af fagfolk. Fare for dødsfald!
Kontakt Alfa Romeos servicenet.
105

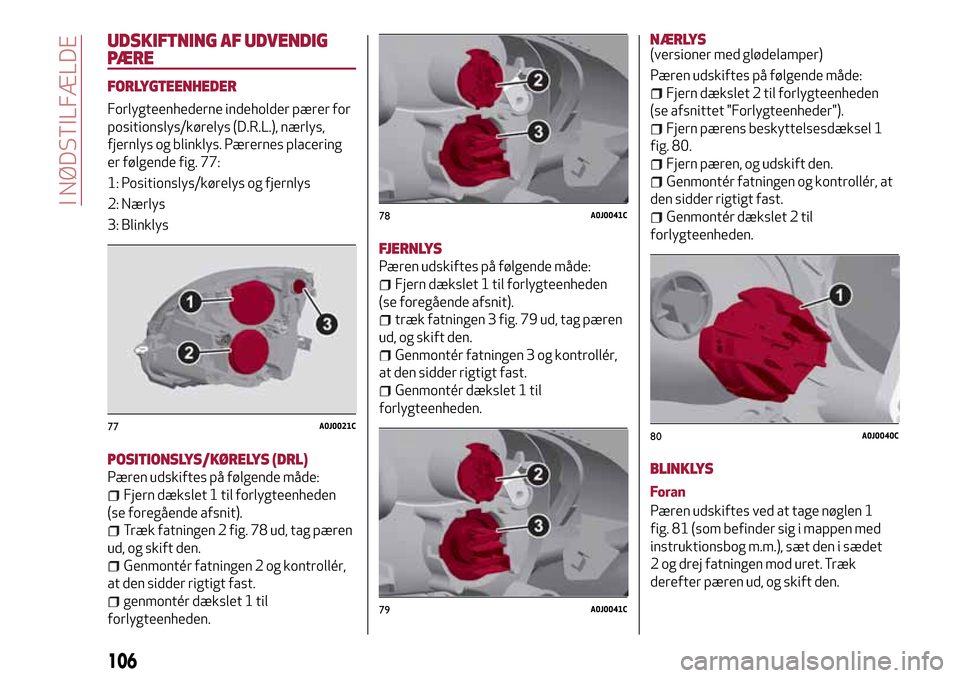

UDSKIFTNING AF UDVENDIG
PÆRE
FORLYGTEENHEDER
Forlygteenhederne indeholder pærer for
positionslys/kørelys (D.R.L.), nærlys,
fjernlys og blinklys. Pærernes placering
er følgende fig. 77:
1: Positionslys/kørelys og fjernlys
2: Nærlys
3: Blinklys
POSITIONSLYS/KØRELYS (DRL)
Pæren udskiftes på følgende måde:
Fjern dækslet 1 til forlygteenheden
(se foregående afsnit).
Træk fatningen 2 fig. 78 ud, tag pæren
ud, og skift den.
Genmontér fatningen 2 og kontrollér,
at den sidder rigtigt fast.
genmontér dækslet 1 til
forlygteenheden.
FJERNLYS
Pæren udskiftes på følgende måde:
Fjern dækslet 1 til forlygteenheden
(se foregående afsnit).
træk fatningen 3 fig. 79 ud, tag pæren
ud, og skift den.
Genmontér fatningen 3 og kontrollér,
at den sidder rigtigt fast.
Genmontér dækslet 1 til
forlygteenheden.
NÆRLYS(versioner med glødelamper)
Pæren udskiftes på følgende måde:
Fjern dækslet 2 til forlygteenheden
(se afsnittet "Forlygteenheder").
Fjern pærens beskyttelsesdæksel 1
fig. 80.
Fjern pæren, og udskift den.
Genmontér fatningen og kontrollér, at
den sidder rigtigt fast.
Genmontér dækslet 2 til
forlygteenheden.
BLINKLYS
Foran
Pæren udskiftes ved at tage nøglen 1
fig. 81 (som befinder sig i mappen med
instruktionsbog m.m.), sæt den i sædet
2 og drej fatningen mod uret. Træk
derefter pæren ud, og skift den.
77A0J0021C
78A0J0041C
79A0J0041C
80A0J0040C
106
I NØDSTILFÆLDE

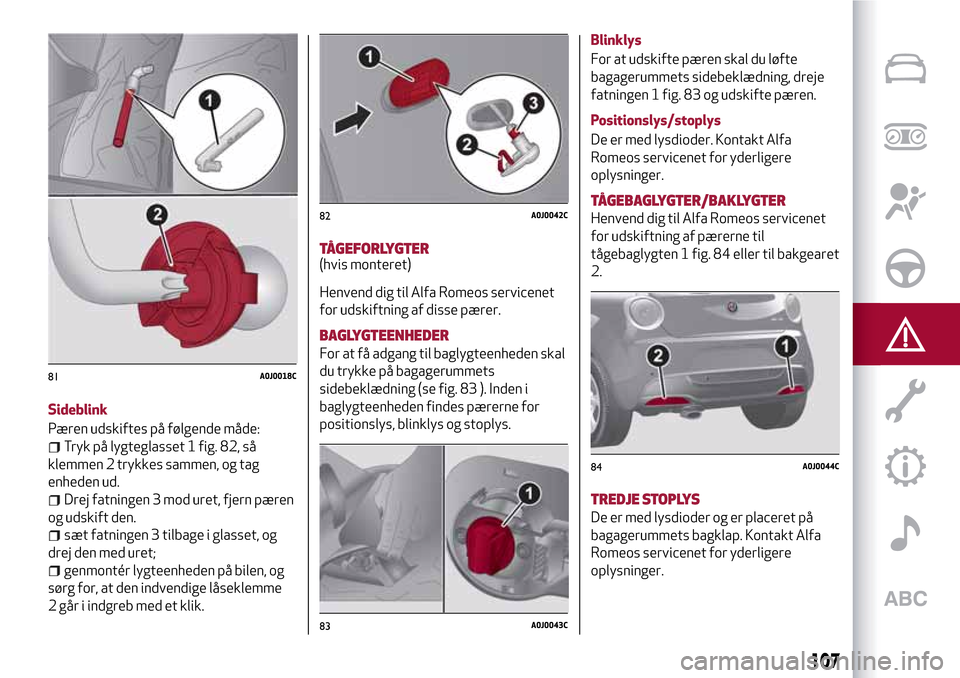

Sideblink
Pæren udskiftes på følgende måde:
Tryk på lygteglasset 1 fig. 82, så
klemmen 2 trykkes sammen, og tag
enheden ud.
Drej fatningen 3 mod uret, fjern pæren
og udskift den.
sæt fatningen 3 tilbage i glasset, og
drej den med uret;
genmontér lygteenheden på bilen, og
sørg for, at den indvendige låseklemme
2 går i indgreb med et klik.
TÅGEFORLYGTER(hvis monteret)
Henvend dig til Alfa Romeos servicenet
for udskiftning af disse pærer.
BAGLYGTEENHEDER
For at få adgang til baglygteenheden skal
du trykke på bagagerummets
sidebeklædning (se fig. 83 ). Inden i
baglygteenheden findes pærerne for
positionslys, blinklys og stoplys.Blinklys
For at udskifte pæren skal du løfte
bagagerummets sidebeklædning, dreje
fatningen 1 fig. 83 og udskifte pæren.
Positionslys/stoplys
De er med lysdioder. Kontakt Alfa
Romeos servicenet for yderligere
oplysninger.
TÅGEBAGLYGTER/BAKLYGTER
Henvend dig til Alfa Romeos servicenet
for udskiftning af pærerne til
tågebaglygten 1 fig. 84 eller til bakgearet
2.
TREDJE STOPLYS
De er med lysdioder og er placeret på
bagagerummets bagklap. Kontakt Alfa
Romeos servicenet for yderligere
oplysninger.
81A0J0018C
82A0J0042C
83A0J0043C
84A0J0044C
107

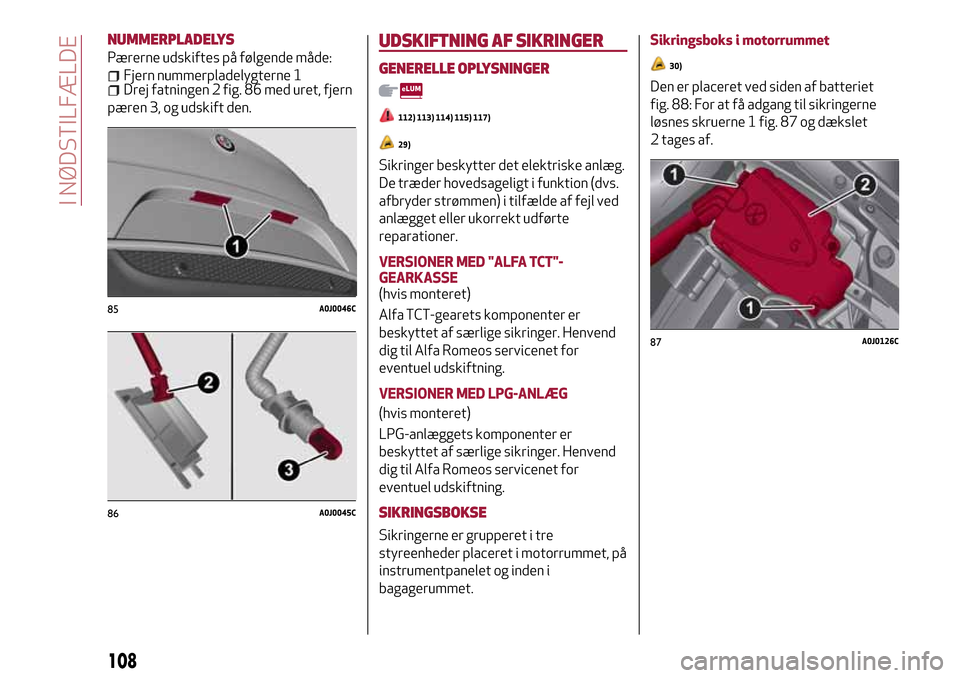

NUMMERPLADELYS
Pærerne udskiftes på følgende måde:
Fjern nummerpladelygterne 1Drej fatningen 2 fig. 86 med uret, fjern
pæren 3, og udskift den.
UDSKIFTNING AF SIKRINGER
GENERELLE OPLYSNINGER
112) 113) 114) 115) 117)
29)
Sikringer beskytter det elektriske anlæg.
De træder hovedsageligt i funktion (dvs.
afbryder strømmen) i tilfælde af fejl ved
anlægget eller ukorrekt udførte
reparationer.
VERSIONER MED "ALFA TCT"-
GEARKASSE
(hvis monteret)
Alfa TCT-gearets komponenter er
beskyttet af særlige sikringer. Henvend
dig til Alfa Romeos servicenet for
eventuel udskiftning.
VERSIONER MED LPG-ANLÆG
(hvis monteret)
LPG-anlæggets komponenter er
beskyttet af særlige sikringer. Henvend
dig til Alfa Romeos servicenet for
eventuel udskiftning.
SIKRINGSBOKSE
Sikringerne er grupperet i tre
styreenheder placeret i motorrummet, på
instrumentpanelet og inden i
bagagerummet.Sikringsboks i motorrummet
30)
Den er placeret ved siden af batteriet
fig. 88: For at få adgang til sikringerne
løsnes skruerne 1 fig. 87 og dækslet
2 tages af.
85A0J0046C
86A0J0045C
87A0J0126C
108
