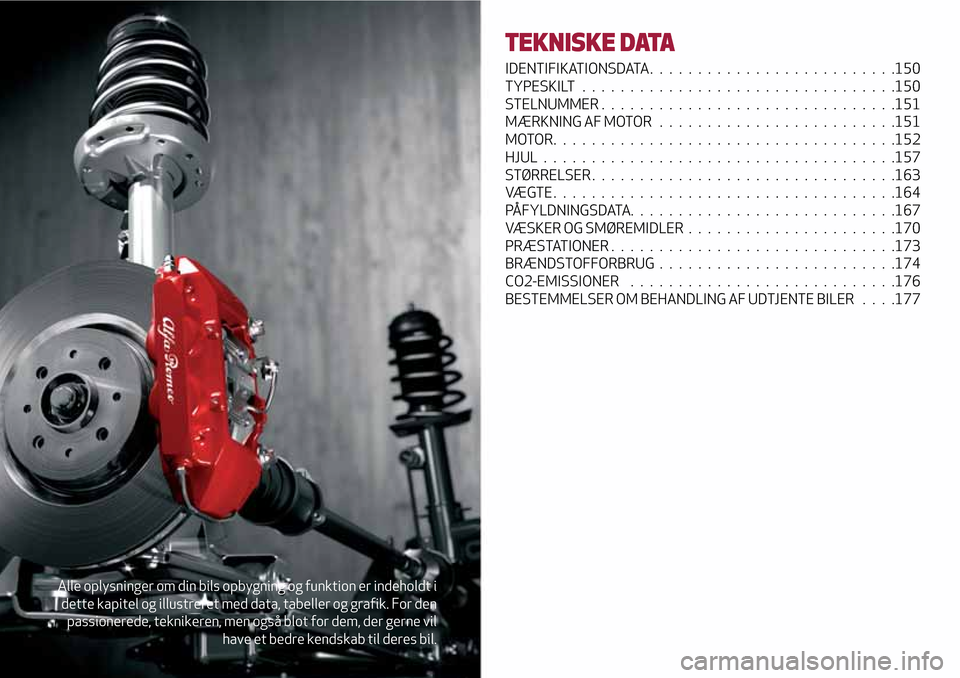

Alfa Romeo MiTo 2017 Instruktionsbog (in Danish)

Alle oplysninger om din bils opbygning og funktion er indeholdt i
dette kapitel og illustreret med data, tabeller og grafik. For den
passionerede, teknikeren, men også blot for dem, der gerne vil
have et bedre kendskab til deres bil.
TEKNISKE DATA
IDENTIFIKATIONSDATA..........................150
TYPESKILT.................................150
STELNUMMER...............................151
MÆRKNING AF MOTOR.........................151
MOTOR....................................152
HJUL.....................................157
STØRRELSER................................163
VÆGTE....................................164
PÅFYLDNINGSDATA............................167
VÆSKER OG SMØREMIDLER......................170
PRÆSTATIONER ..............................173
BRÆNDSTOFFORBRUG .........................174
CO2-EMISSIONER............................176
BESTEMMELSER OM BEHANDLING AF UDTJENTE BILER. . . .177

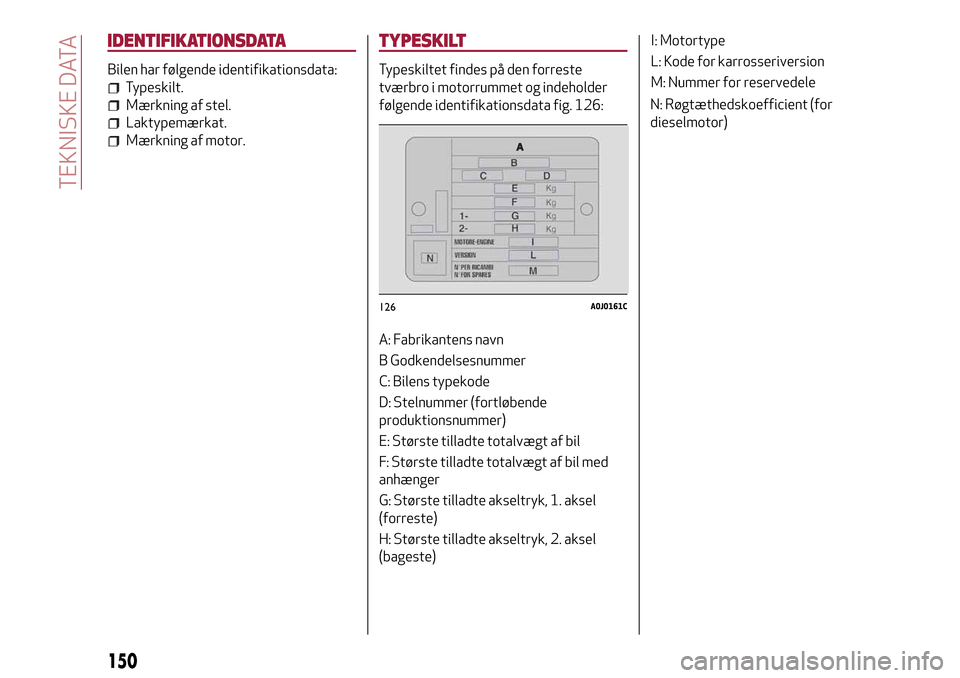

IDENTIFIKATIONSDATA
Bilen har følgende identifikationsdata:
Typeskilt.
Mærkning af stel.
Laktypemærkat.
Mærkning af motor.
TYPESKILT
Typeskiltet findes på den forreste
tværbro i motorrummet og indeholder
følgende identifikationsdata fig. 126:
A: Fabrikantens navn
B Godkendelsesnummer
C: Bilens typekode
D: Stelnummer (fortløbende
produktionsnummer)
E: Største tilladte totalvægt af bil
F: Største tilladte totalvægt af bil med
anhænger
G: Største tilladte akseltryk, 1. aksel
(forreste)
H: Største tilladte akseltryk, 2. aksel
(bageste)I: Motortype
L: Kode for karrosseriversion
M: Nummer for reservedele
N: Røgtæthedskoefficient (for
dieselmotor)
126A0J0161C
150
TEKNISKE DATA

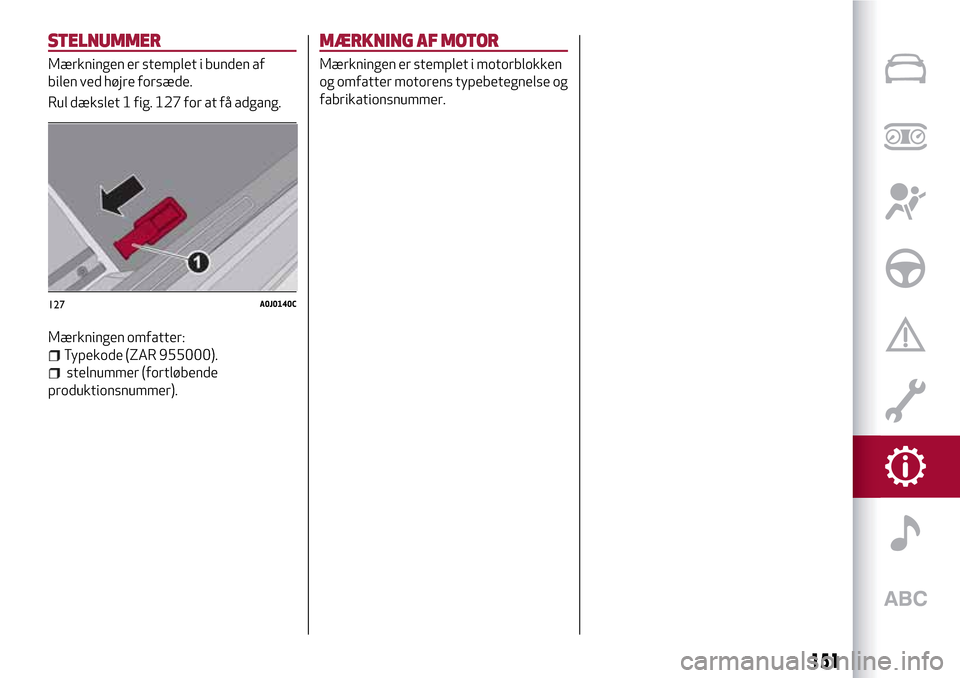

STELNUMMER
Mærkningen er stemplet i bunden af
bilen ved højre forsæde.
Rul dækslet 1 fig. 127 for at få adgang.
Mærkningen omfatter:
Typekode (ZAR 955000).
stelnummer (fortløbende
produktionsnummer).
MÆRKNING AF MOTOR
Mærkningen er stemplet i motorblokken
og omfatter motorens typebetegnelse og
fabrikationsnummer.
127A0J0140C
151

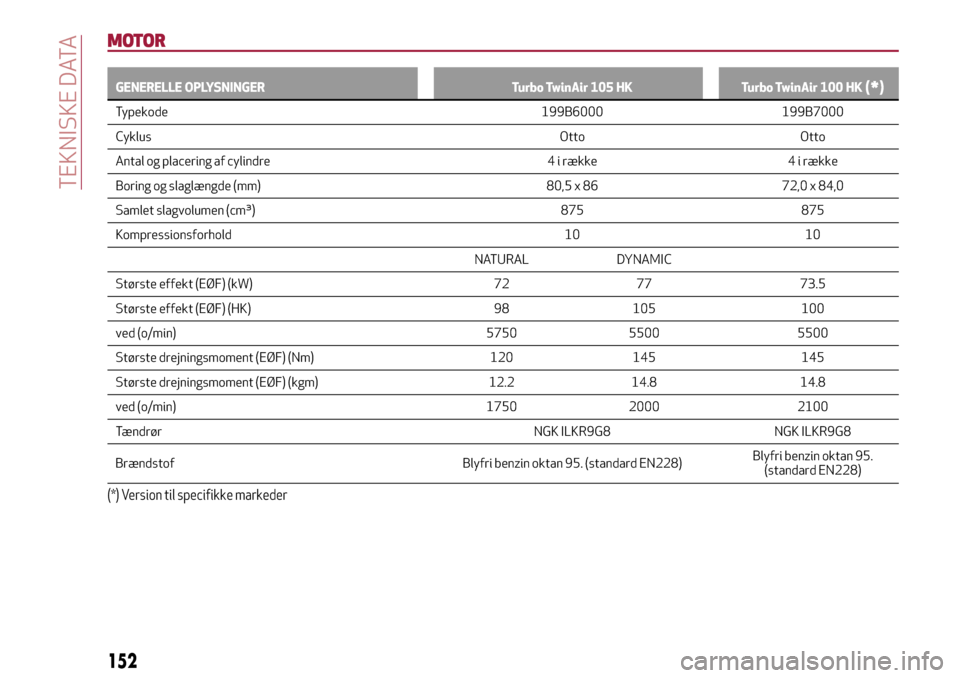

MOTOR
GENERELLE OPLYSNINGER Turbo TwinAir 105 HK Turbo TwinAir 100 HK(*)
Typekode 199B6000 199B7000
Cyklus Otto Otto
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 80,5 x 86 72,0 x 84,0
Samlet slagvolumen (cm³) 875 875
Kompressionsforhold 10 10
NATURAL DYNAMIC
Største effekt (EØF) (kW) 72 77 73.5
Største effekt (EØF) (HK) 98 105 100
ved (o/min) 5750 5500 5500
Største drejningsmoment (EØF) (Nm) 120 145 145
Største drejningsmoment (EØF) (kgm) 12.2 14.8 14.8
ved (o/min) 1750 2000 2100
Tændrør NGK ILKR9G8 NGK ILKR9G8
Brændstof Blyfri benzin oktan 95. (standard EN228)Blyfri benzin oktan 95.
(standard EN228)
(*) Version til specifikke markeder
152
TEKNISKE DATA

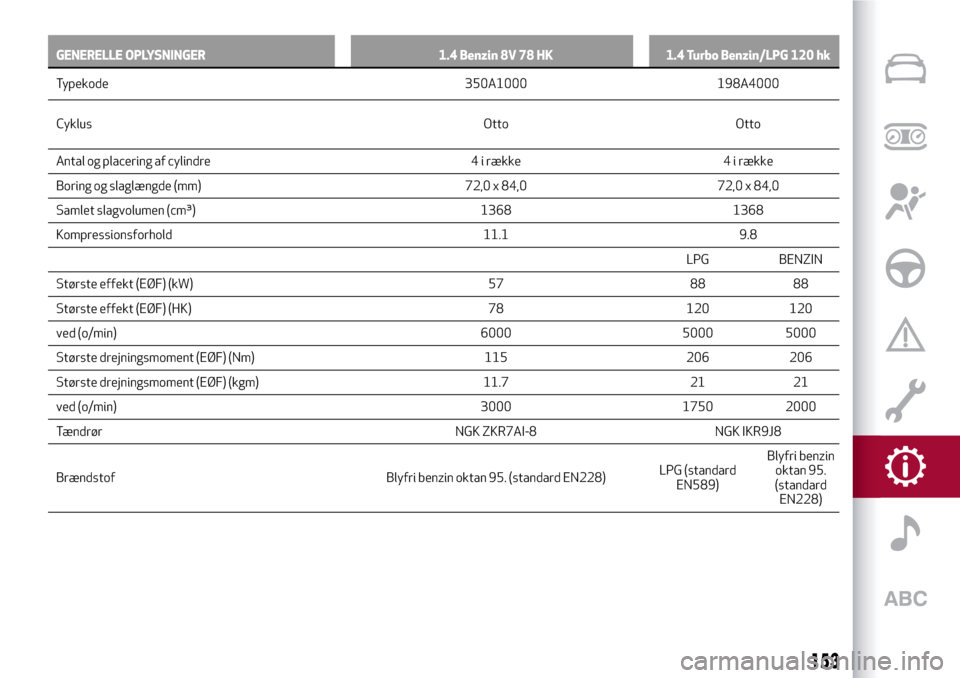

GENERELLE OPLYSNINGER 1.4 Benzin 8V 78 HK 1.4 Turbo Benzin/LPG 120 hk
Typekode 350A1000 198A4000
Cyklus Otto Otto
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 72,0 x 84,0 72,0 x 84,0
Samlet slagvolumen (cm³) 1368 1368
Kompressionsforhold 11.1 9.8
LPG BENZIN
Største effekt (EØF) (kW) 57 88 88
Største effekt (EØF) (HK) 78 120 120
ved (o/min) 6000 5000 5000
Største drejningsmoment (EØF) (Nm) 115 206 206
Største drejningsmoment (EØF) (kgm) 11.7 21 21
ved (o/min) 3000 1750 2000
Tændrør NGK ZKR7AI-8 NGK IKR9J8
Brændstof Blyfri benzin oktan 95. (standard EN228)LPG (standard
EN589)Blyfri benzin
oktan 95.
(standard
EN228)
153

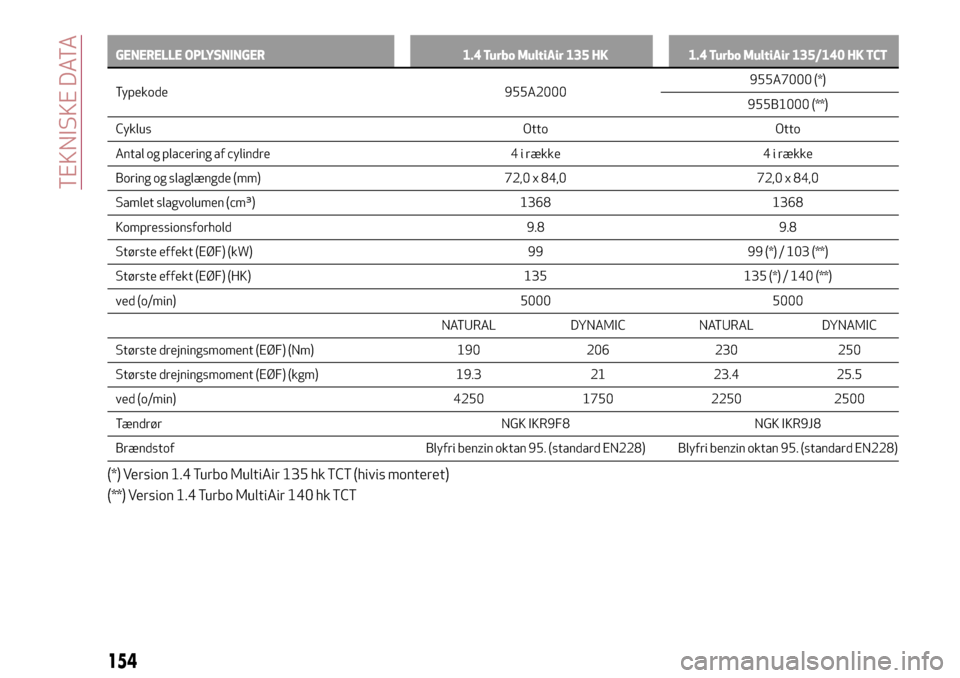

GENERELLE OPLYSNINGER 1.4 Turbo MultiAir 135 HK 1.4 Turbo MultiAir 135/140 HK TCT
Typekode 955A2000955A7000
(*)
955B1000 (**)
Cyklus Otto Otto
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 72,0 x 84,0 72,0 x 84,0
Samlet slagvolumen (cm³) 1368 1368
Kompressionsforhold 9.8 9.8
Største effekt (EØF) (kW) 99 99 (*) / 103 (**)
Største effekt (EØF) (HK) 135 135 (*) / 140 (**)
ved (o/min) 5000 5000
NATURAL DYNAMIC NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 190 206 230 250
Største drejningsmoment (EØF) (kgm) 19.3 21 23.4 25.5
ved (o/min) 4250 1750 2250 2500
Tændrør NGK IKR9F8 NGK IKR9J8
Brændstof Blyfri benzin oktan 95. (standard EN228) Blyfri benzin oktan 95. (standard EN228)
(*) Version 1.4 Turbo MultiAir 135 hk TCT (hivis monteret)
(**) Version 1.4 Turbo MultiAir 140 hk TCT
154
TEKNISKE DATA

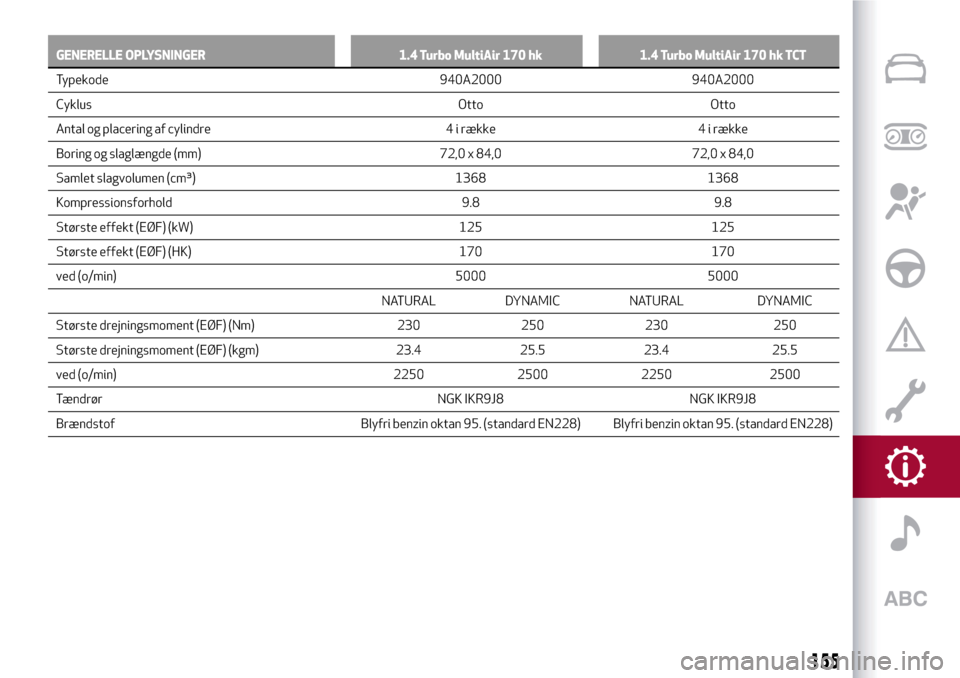

GENERELLE OPLYSNINGER 1.4 Turbo MultiAir 170 hk 1.4 Turbo MultiAir 170 hk TCT
Typekode 940A2000 940A2000
Cyklus
Otto Otto
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 72,0 x 84,0 72,0 x 84,0
Samlet slagvolumen (cm³) 1368 1368
Kompressionsforhold 9.8 9.8
Største effekt (EØF) (kW) 125 125
Største effekt (EØF) (HK) 170 170
ved (o/min) 5000 5000
NATURAL DYNAMIC NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 230 250 230 250
Største drejningsmoment (EØF) (kgm) 23.4 25.5 23.4 25.5
ved (o/min) 2250 2500 2250 2500
Tændrør NGK IKR9J8 NGK IKR9J8
Brændstof Blyfri benzin oktan 95. (standard EN228) Blyfri benzin oktan 95. (standard EN228)
155

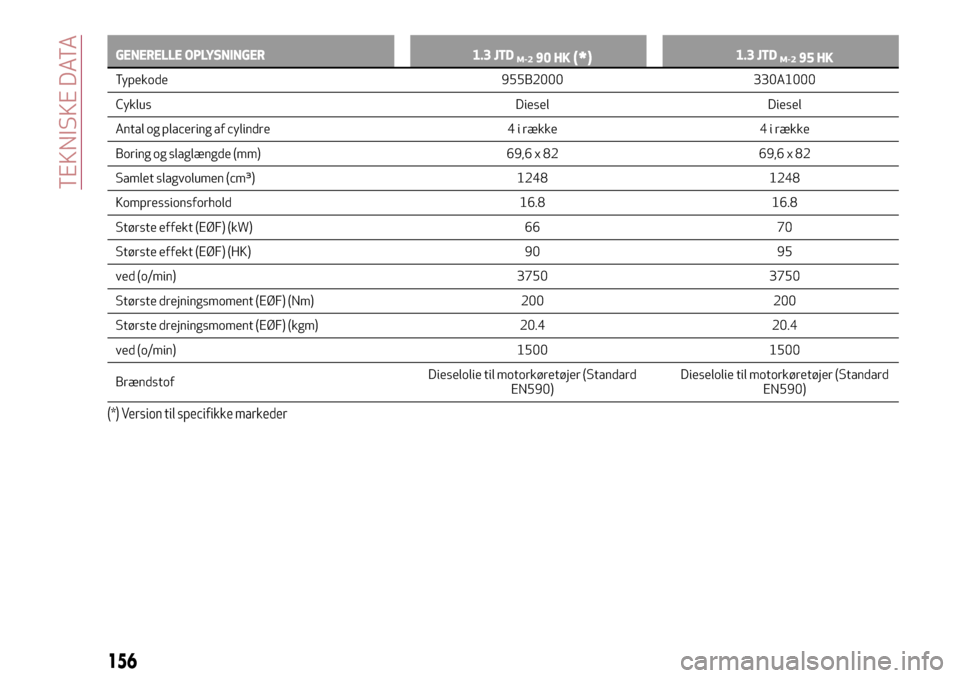

GENERELLE OPLYSNINGER 1.3 JTDM-290 HK(*)1.3 JTDM-295 HK
Typekode 955B2000 330A1000
Cyklus
Diesel Diesel
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 69,6 x 82 69,6 x 82
Samlet slagvolumen (cm³) 1248 1248
Kompressionsforhold 16.8 16.8
Største effekt (EØF) (kW) 66 70
Største effekt (EØF) (HK) 90 95
ved (o/min) 3750 3750
Største drejningsmoment (EØF) (Nm) 200 200
Største drejningsmoment (EØF) (kgm) 20.4 20.4
ved (o/min) 1500 1500
BrændstofDieselolie til motorkøretøjer (Standard
EN590)Dieselolie til motorkøretøjer (Standard
EN590)
(*) Version til specifikke markeder
156
TEKNISKE DATA

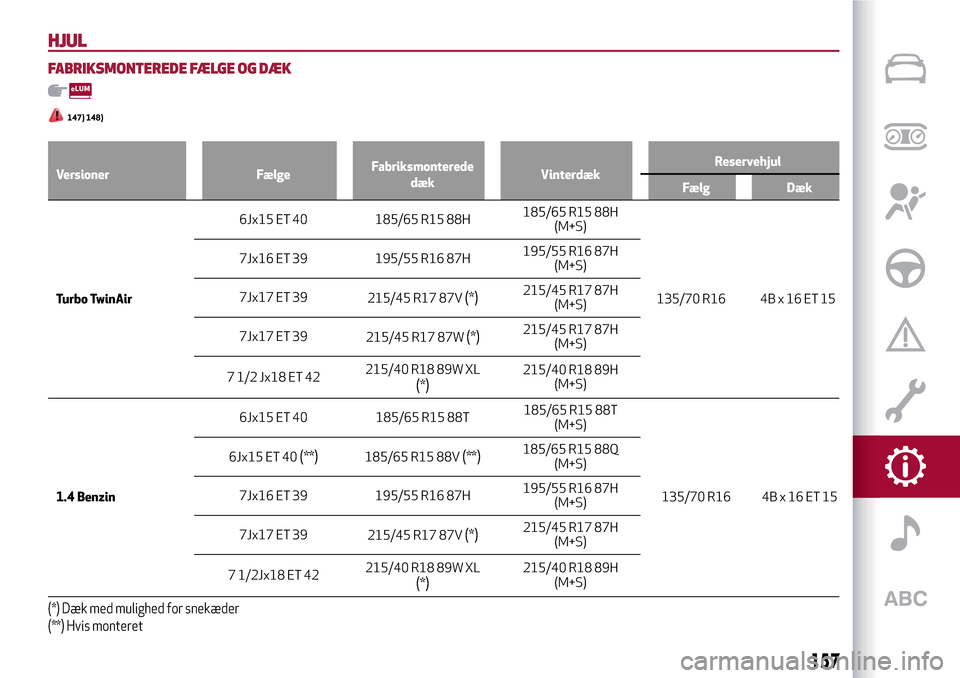

HJUL
FABRIKSMONTEREDE FÆLGE OG DÆK
147) 148)
Versioner FælgeFabriksmonterede
dækVinterdækReservehjul
Fælg Dæk
Turbo TwinAir6Jx15
ET 40 185/65 R15 88H185/65 R15 88H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
7Jx17 ET 39
215/45 R17 87V(*)215/45 R17 87H
(M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
1.4 Benzin6Jx15 ET 40 185/65 R15 88T185/65 R15 88T
(M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
(**)185/65 R15 88V(**)185/65 R15 88Q
(M+S)
7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
7Jx17 ET 39
215/45 R17 87V
(*)215/45 R17 87H
(M+S)
7 1/2Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
(*) Dæk med mulighed for snekæder
(**) Hvis monteret
157

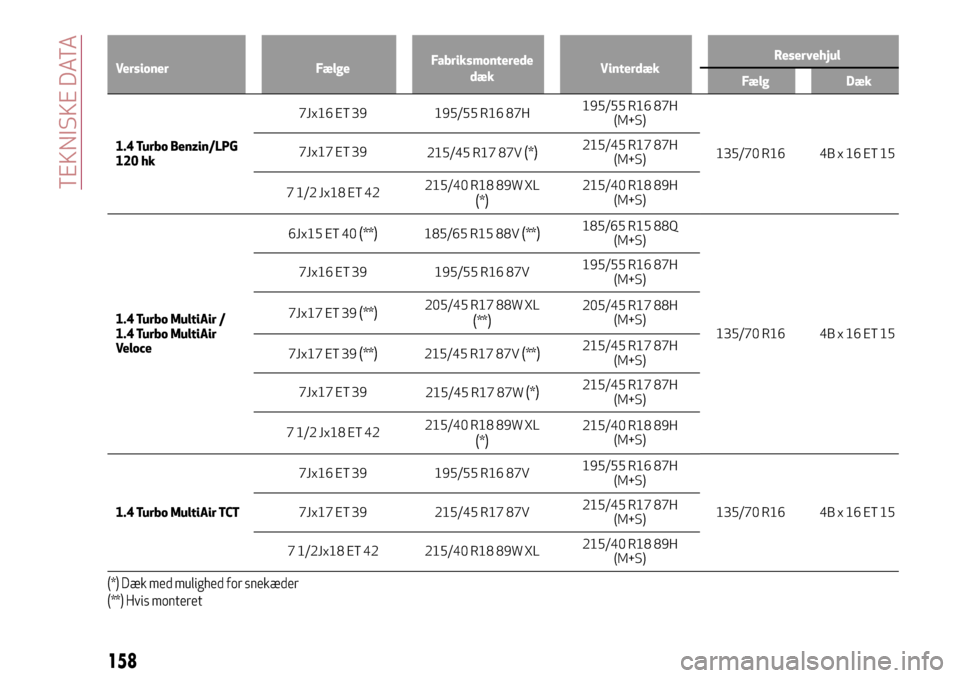

Versioner FælgeFabriksmonterede
dækVinterdækReservehjul
Fælg Dæk
1.4 Turbo Benzin/LPG
120
hk7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39
215/45 R17 87V(*)215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
1.4 Turbo MultiAir /
1.4 Turbo MultiAir
Veloce6Jx15 ET 40
(**)185/65 R15 88V(**)185/65 R15 88Q
(M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V195/55 R16 87H
(M+S)
7Jx17 ET 39
(**)205/45 R17 88W XL(**)205/45 R17 88H
(M+S)
7Jx17 ET 39
(**)215/45 R17 87V(**)215/45 R17 87H
(M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
1.4 Turbo MultiAir TCT7Jx16 ET 39 195/55 R16 87V195/55 R16 87H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39 215/45 R17 87V215/45 R17 87H
(M+S)
7 1/2Jx18 ET 42 215/40 R18 89W XL215/40 R18 89H
(M+S)
(*) Dæk med mulighed for snekæder
(**) Hvis monteret
158
