Alfa Romeo MiTo 2017 Manuale del proprietario (in Italian)

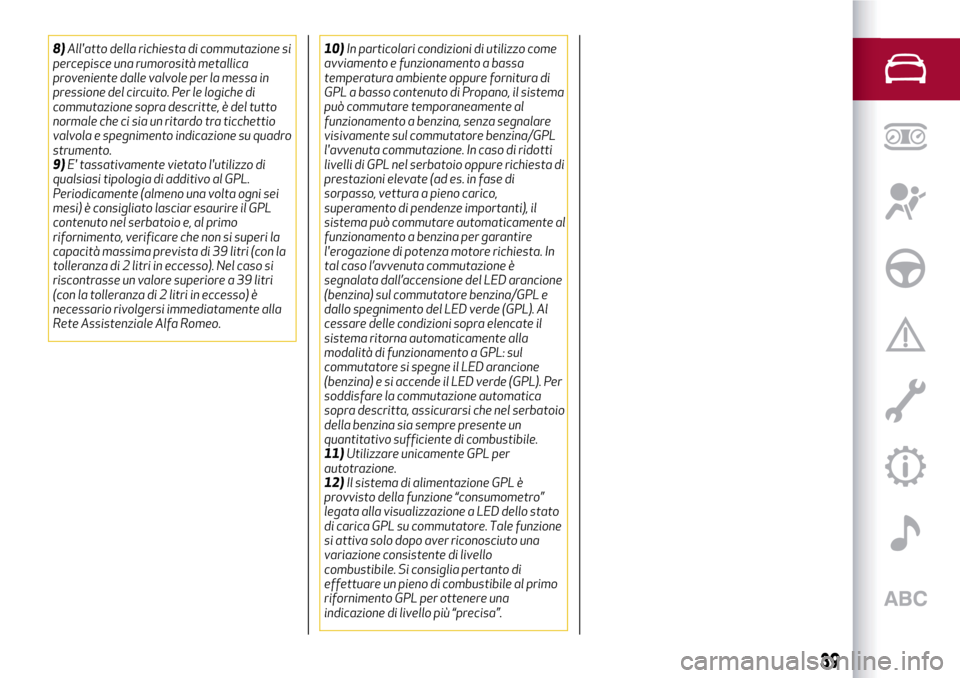

8)All'atto della richiesta di commutazione si
percepisce una rumorosità metallica
proveniente dalle valvole per la messa in
pressione del circuito. Per le logiche di
commutazione sopra descritte, è del tutto
normale che ci sia un ritardo tra ticchettio
valvola e spegnimento indicazione su quadro
strumento.
9)E' tassativamente vietato l'utilizzo di
qualsiasi tipologia di additivo al GPL.
Periodicamente (almeno una volta ogni sei
mesi) è consigliato lasciar esaurire il GPL
contenuto nel serbatoio e, al primo
rifornimento, verificare che non si superi la
capacità massima prevista di 39 litri (con la
tolleranza di 2 litri in eccesso). Nel caso si
riscontrasse un valore superiore a 39 litri
(con la tolleranza di 2 litri in eccesso) è
necessario rivolgersi immediatamente alla
Rete Assistenziale Alfa Romeo.10)In particolari condizioni di utilizzo come
avviamento e funzionamento a bassa
temperatura ambiente oppure fornitura di
GPL a basso contenuto di Propano, il sistema
può commutare temporaneamente al
funzionamento a benzina, senza segnalare
visivamente sul commutatore benzina/GPL
l'avvenuta commutazione. In caso di ridotti
livelli di GPL nel serbatoio oppure richiesta di
prestazioni elevate (ad es. in fase di
sorpasso, vettura a pieno carico,
superamento di pendenze importanti), il
sistema può commutare automaticamente al
funzionamento a benzina per garantire
l'erogazione di potenza motore richiesta. In
tal caso l’avvenuta commutazione è
segnalata dall’accensione del LED arancione
(benzina) sul commutatore benzina/GPL e
dallo spegnimento del LED verde (GPL). Al
cessare delle condizioni sopra elencate il
sistema ritorna automaticamente alla
modalità di funzionamento a GPL: sul
commutatore si spegne il LED arancione
(benzina) e si accende il LED verde (GPL). Per
soddisfare la commutazione automatica
sopra descritta, assicurarsi che nel serbatoio
della benzina sia sempre presente un
quantitativo sufficiente di combustibile.
11)Utilizzare unicamente GPL per
autotrazione.
12)Il sistema di alimentazione GPL è
provvisto della funzione “consumometro”
legata alla visualizzazione a LED dello stato
di carica GPL su commutatore. Tale funzione
si attiva solo dopo aver riconosciuto una
variazione consistente di livello
combustibile. Si consiglia pertanto di
effettuare un pieno di combustibile al primo
rifornimento GPL per ottenere una
indicazione di livello più “precisa”.
39

40
Pagina intenzionalmente lasciata bianca

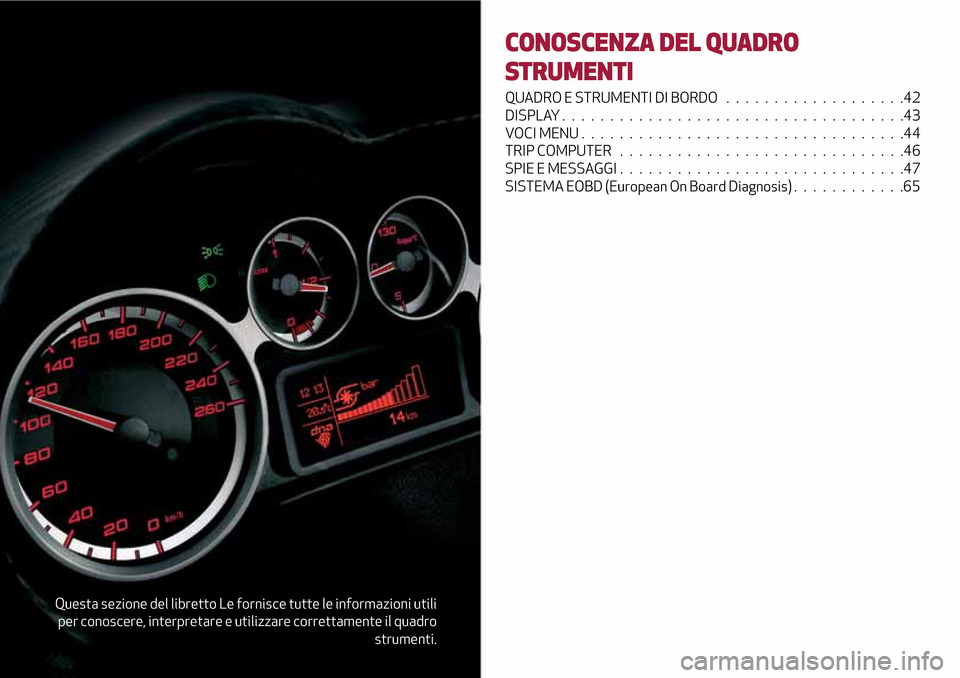

Questa sezione del libretto Le fornisce tutte le informazioni utili
per conoscere, interpretare e utilizzare correttamente il quadro
strumenti.
CONOSCENZA DEL QUADRO
STRUMENTI
QUADRO E STRUMENTI DI BORDO...................42
DISPLAY....................................43
VOCI MENU..................................44
TRIP COMPUTER..............................46

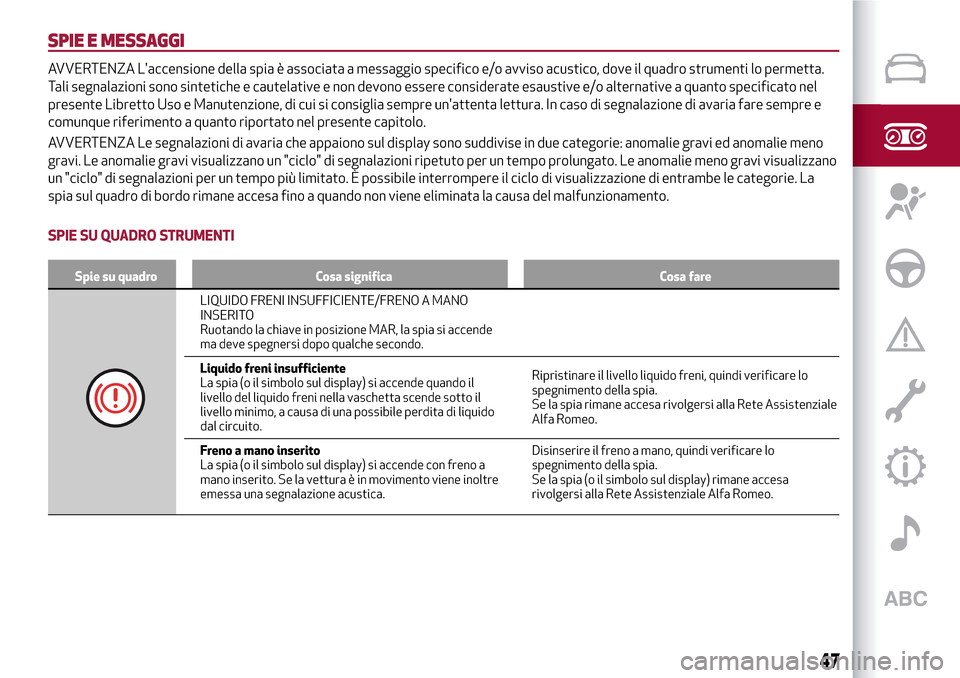

SPIE E MESSAGGI..............................47
SISTEMA EOBD (European On Board Diagnosis)............65

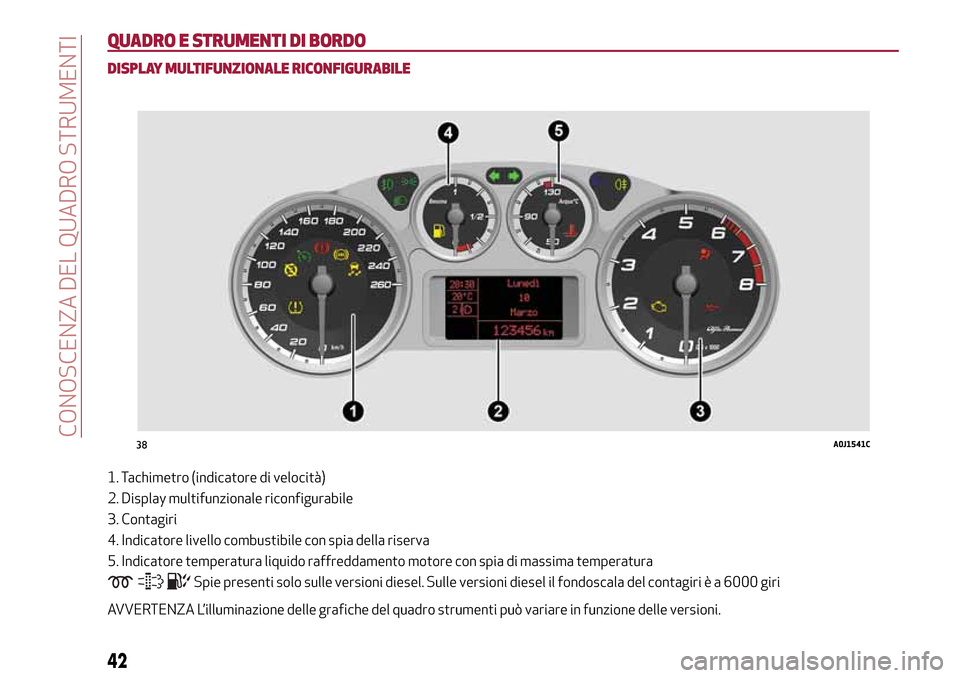

QUADRO E STRUMENTI DI BORDO
DISPLAY MULTIFUNZIONALE RICONFIGURABILE
1. Tachimetro (indicatore di velocità)
2. Display multifunzionale riconfigurabile
3. Contagiri
4. Indicatore livello combustibile con spia della riserva
5. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
Spie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
38A0J1541C
42
CONOSCENZA DEL QUADRO STRUMENTI

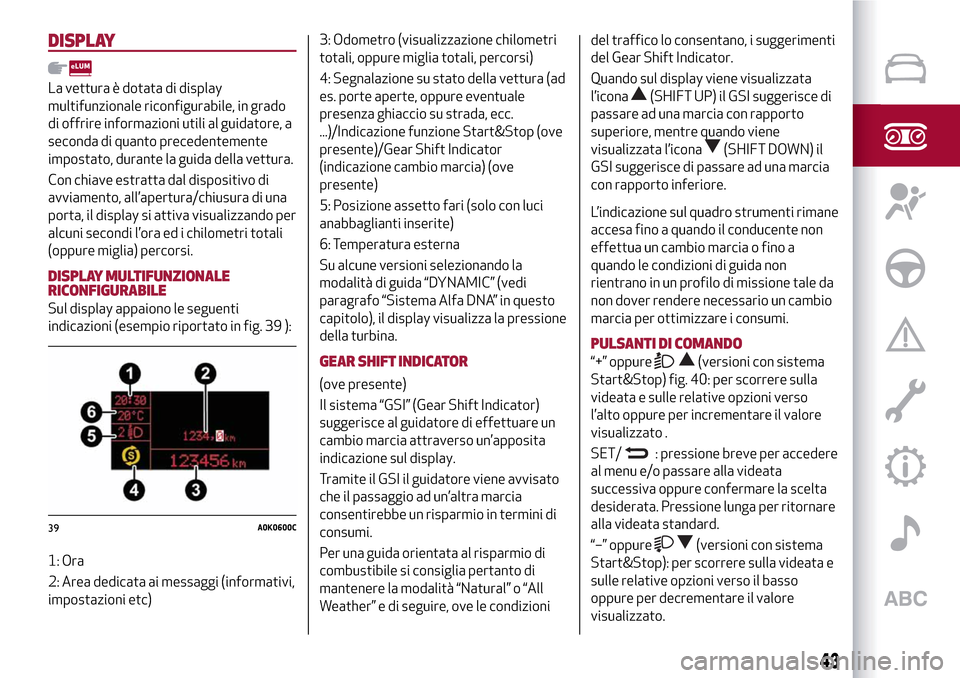

DISPLAY
La vettura è dotata di display
multifunzionale riconfigurabile, in grado
di offrire informazioni utili al guidatore, a
seconda di quanto precedentemente
impostato, durante la guida della vettura.
Con chiave estratta dal dispositivo di
avviamento, all’apertura/chiusura di una
porta, il display si attiva visualizzando per
alcuni secondi l’ora ed i chilometri totali
(oppure miglia) percorsi.
DISPLAY MULTIFUNZIONALE
RICONFIGURABILE
Sul display appaiono le seguenti
indicazioni (esempio riportato in fig. 39 ):
1: Ora
2: Area dedicata ai messaggi (informativi,
impostazioni etc)3: Odometro (visualizzazione chilometri
totali, oppure miglia totali, percorsi)
4: Segnalazione su stato della vettura (ad
es. porte aperte, oppure eventuale
presenza ghiaccio su strada, ecc.
...)/Indicazione funzione Start&Stop (ove
presente)/Gear Shift Indicator
(indicazione cambio marcia) (ove
presente)
5: Posizione assetto fari (solo con luci
anabbaglianti inserite)
6: Temperatura esterna
Su alcune versioni selezionando la
modalità di guida “DYNAMIC” (vedi
paragrafo “Sistema Alfa DNA” in questo
capitolo), il display visualizza la pressione
della turbina.
GEAR SHIFT INDICATOR
(ove presente)
Il sistema “GSI” (Gear Shift Indicator)
suggerisce al guidatore di effettuare un
cambio marcia attraverso un’apposita
indicazione sul display.
Tramite il GSI il guidatore viene avvisato
che il passaggio ad un’altra marcia
consentirebbe un risparmio in termini di
consumi.
Per una guida orientata al risparmio di
combustibile si consiglia pertanto di
mantenere la modalità “Natural” o “All
Weather” e di seguire, ove le condizionidel traffico lo consentano, i suggerimenti
del Gear Shift Indicator.
Quando sul display viene visualizzata
l’icona
(SHIFT UP) il GSI suggerisce di
passare ad una marcia con rapporto
superiore, mentre quando viene
visualizzata l’icona
(SHIFT DOWN) il
GSI suggerisce di passare ad una marcia
con rapporto inferiore.
L’indicazione sul quadro strumenti rimane
accesa fino a quando il conducente non
effettua un cambio marcia o fino a
quando le condizioni di guida non
rientrano in un profilo di missione tale da
non dover rendere necessario un cambio
marcia per ottimizzare i consumi.
PULSANTI DI COMANDO
“+” oppure(versioni con sistema
Start&Stop) fig. 40: per scorrere sulla
videata e sulle relative opzioni verso
l’alto oppure per incrementare il valore
visualizzato .
SET/
: pressione breve per accedere
al menu e/o passare alla videata
successiva oppure confermare la scelta
desiderata. Pressione lunga per ritornare
alla videata standard.
“–” oppure
(versioni con sistema
Start&Stop): per scorrere sulla videata e
sulle relative opzioni verso il basso
oppure per decrementare il valore
visualizzato.
39A0K0600C
43

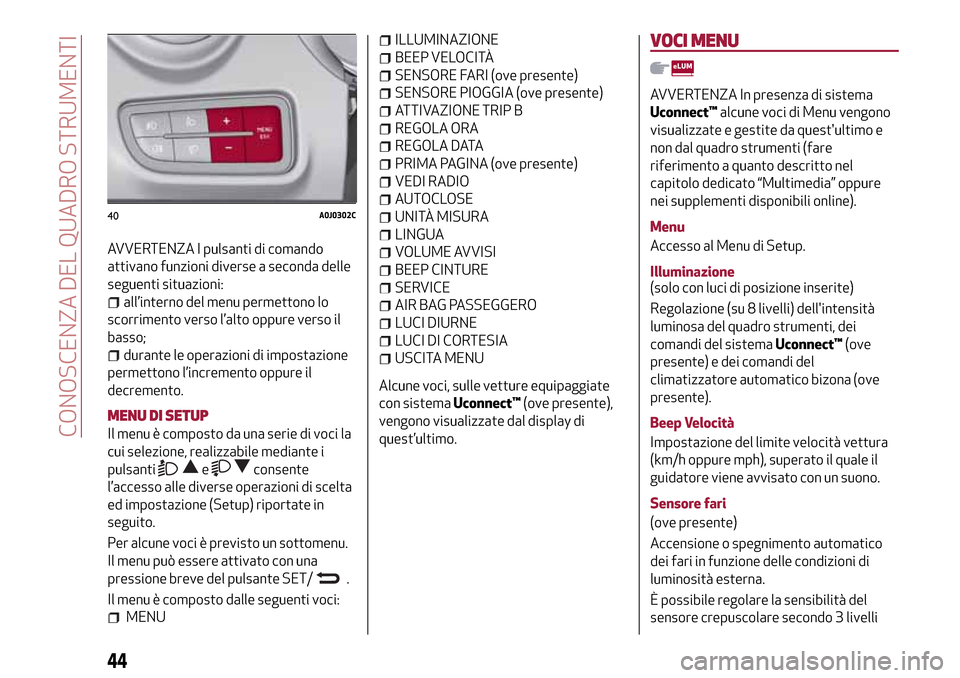

AVVERTENZA I pulsanti di comando
attivano funzioni diverse a seconda delle
seguenti situazioni:
all’interno del menu permettono lo
scorrimento verso l’alto oppure verso il
basso;
durante le operazioni di impostazione
permettono l’incremento oppure il
decremento.
MENU DI SETUP
Il menu è composto da una serie di voci la
cui selezione, realizzabile mediante i
pulsanti
econsente
l’accesso alle diverse operazioni di scelta
ed impostazione (Setup) riportate in
seguito.
Per alcune voci è previsto un sottomenu.
Il menu può essere attivato con una
pressione breve del pulsante SET/
.
Il menu è composto dalle seguenti voci:
MENU
ILLUMINAZIONE
BEEP VELOCITÀ
SENSORE FARI (ove presente)
SENSORE PIOGGIA (ove presente)
ATTIVAZIONE TRIP B
REGOLA ORA
REGOLA DATA
PRIMA PAGINA (ove presente)
VEDI RADIO
AUTOCLOSE
UNITÀ MISURA
LINGUA
VOLUME AVVISI
BEEP CINTURE
SERVICE
AIR BAG PASSEGGERO
LUCI DIURNE
LUCI DI CORTESIA
USCITA MENU
Alcune voci, sulle vetture equipaggiate
con sistemaUconnect™(ove presente),
vengono visualizzate dal display di
quest’ultimo.
VOCI MENU
AVVERTENZA In presenza di sistema
Uconnect™alcune voci di Menu vengono
visualizzate e gestite da quest'ultimo e
non dal quadro strumenti (fare
riferimento a quanto descritto nel
capitolo dedicato “Multimedia” oppure
nei supplementi disponibili online).
Menu
Accesso al Menu di Setup.
Illuminazione
(solo con luci di posizione inserite)
Regolazione (su 8 livelli) dell'intensità
luminosa del quadro strumenti, dei
comandi del sistemaUconnect™(ove
presente) e dei comandi del
climatizzatore automatico bizona (ove
presente).
Beep Velocità
Impostazione del limite velocità vettura
(km/h oppure mph), superato il quale il
guidatore viene avvisato con un suono.
Sensore fari
(ove presente)
Accensione o spegnimento automatico
dei fari in funzione delle condizioni di
luminosità esterna.
È possibile regolare la sensibilità del
sensore crepuscolare secondo 3 livelli40A0J0302C
44
CONOSCENZA DEL QUADRO STRUMENTI

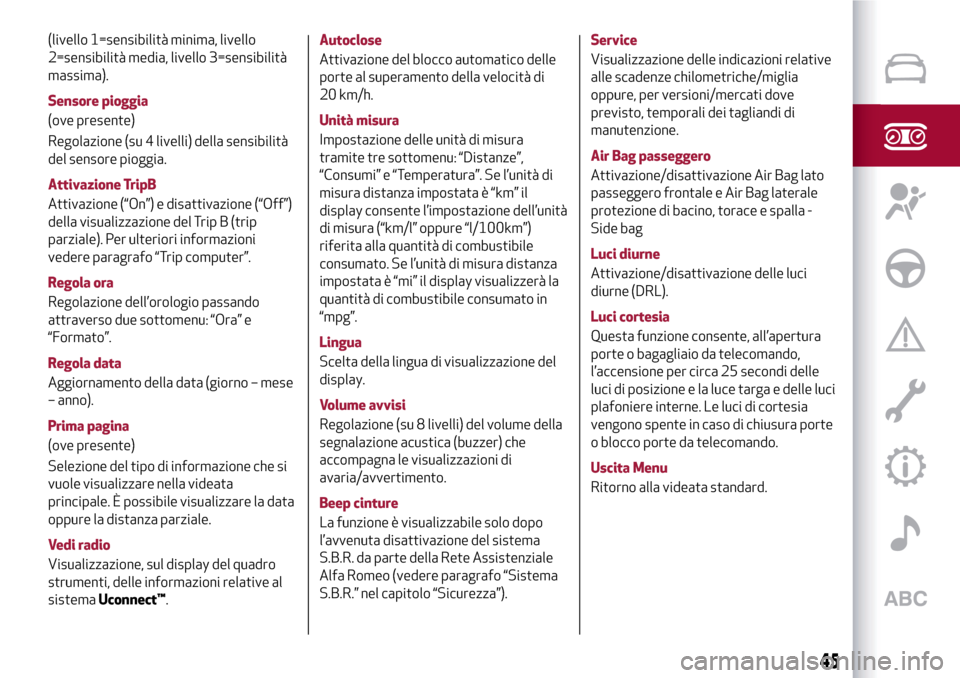

(livello 1=sensibilità minima, livello
2=sensibilità media, livello 3=sensibilità
massima).
Sensore pioggia
(ove presente)
Regolazione (su 4 livelli) della sensibilità
del sensore pioggia.
Attivazione TripB
Attivazione (“On”) e disattivazione (“Off”)
della visualizzazione del Trip B (trip
parziale). Per ulteriori informazioni
vedere paragrafo “Trip computer”.
Regola ora
Regolazione dell’orologio passando
attraverso due sottomenu: “Ora” e
“Formato”.
Regola data
Aggiornamento della data (giorno – mese
– anno).
Prima pagina
(ove presente)
Selezione del tipo di informazione che si
vuole visualizzare nella videata
principale. È possibile visualizzare la data
oppure la distanza parziale.
Vedi radio
Visualizzazione, sul display del quadro
strumenti, delle informazioni relative al
sistemaUconnect™.Autoclose
Attivazione del blocco automatico delle
porte al superamento della velocità di
20 km/h.
Unità misura
Impostazione delle unità di misura
tramite tre sottomenu: “Distanze”,
“Consumi” e “Temperatura”. Se l’unità di
misura distanza impostata è “km” il
display consente l’impostazione dell’unità
di misura (“km/l” oppure “l/100km”)
riferita alla quantità di combustibile
consumato. Se l’unità di misura distanza
impostata è “mi” il display visualizzerà la
quantità di combustibile consumato in
“mpg”.
Lingua
Scelta della lingua di visualizzazione del
display.
Volume avvisi
Regolazione (su 8 livelli) del volume della
segnalazione acustica (buzzer) che
accompagna le visualizzazioni di
avaria/avvertimento.
Beep cinture
La funzione è visualizzabile solo dopo
l’avvenuta disattivazione del sistema
S.B.R. da parte della Rete Assistenziale
Alfa Romeo (vedere paragrafo “Sistema
S.B.R.” nel capitolo “Sicurezza”).Service
Visualizzazione delle indicazioni relative
alle scadenze chilometriche/miglia
oppure, per versioni/mercati dove
previsto, temporali dei tagliandi di
manutenzione.
Air Bag passeggero
Attivazione/disattivazione Air Bag lato
passeggero frontale e Air Bag laterale
protezione di bacino, torace e spalla -
Side bag
Luci diurne
Attivazione/disattivazione delle luci
diurne (DRL).
Luci cortesia
Questa funzione consente, all’apertura
porte o bagagliaio da telecomando,
l’accensione per circa 25 secondi delle
luci di posizione e la luce targa e delle luci
plafoniere interne. Le luci di cortesia
vengono spente in caso di chiusura porte
o blocco porte da telecomando.
Uscita Menu
Ritorno alla videata standard.
45

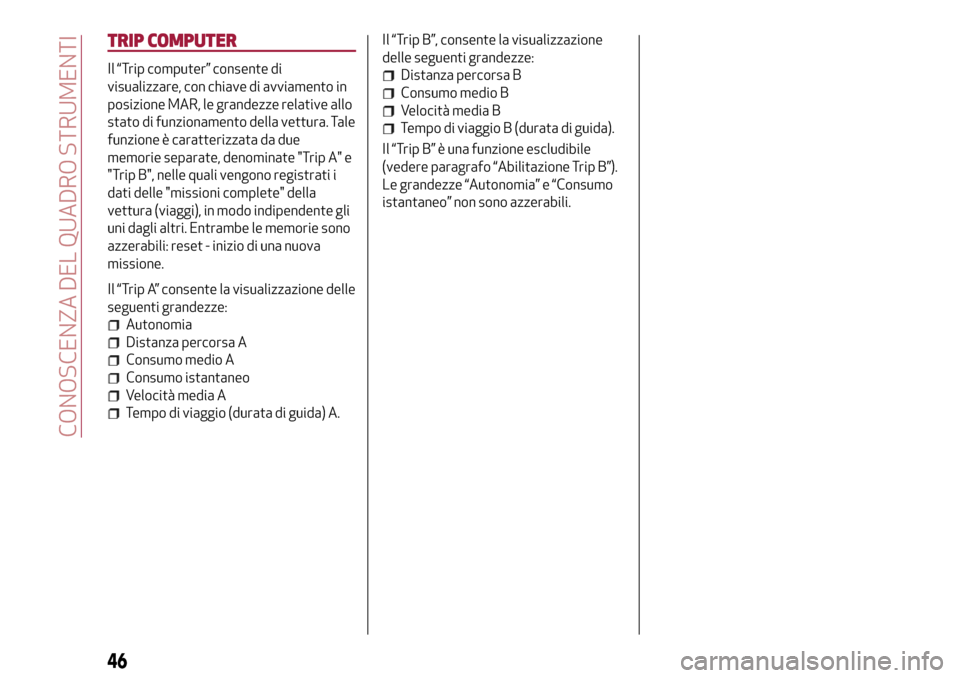

TRIP COMPUTER
Il “Trip computer” consente di
visualizzare, con chiave di avviamento in
posizione MAR, le grandezze relative allo
stato di funzionamento della vettura. Tale
funzione è caratterizzata da due
memorie separate, denominate "Trip A" e
"Trip B", nelle quali vengono registrati i
dati delle "missioni complete" della
vettura (viaggi), in modo indipendente gli
uni dagli altri. Entrambe le memorie sono
azzerabili: reset - inizio di una nuova
missione.
Il “Trip A” consente la visualizzazione delle
seguenti grandezze:
Autonomia
Distanza percorsa A
Consumo medio A
Consumo istantaneo
Velocità media A
Tempo di viaggio (durata di guida) A.Il “Trip B”, consente la visualizzazione
delle seguenti grandezze:
Distanza percorsa B
Consumo medio B
Velocità media B
Tempo di viaggio B (durata di guida).
Il “Trip B” è una funzione escludibile
(vedere paragrafo “Abilitazione Trip B”).
Le grandezze “Autonomia” e “Consumo
istantaneo” non sono azzerabili.
46
CONOSCENZA DEL QUADRO STRUMENTI

SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo permetta.
Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto specificato nel
presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione di avaria fare sempre e
comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie meno
gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi visualizzano
un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe le categorie. La
spia sul quadro di bordo rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.
SPIE SU QUADRO STRUMENTI
Spie su quadro Cosa significa Cosa fare
LIQUIDO FRENI INSUFFICIENTE/FRENO A MANO
INSERITO
Ruotando la chiave in posizione MAR, la spia si accende
ma deve spegnersi dopo qualche secondo.
Liquido freni insufficiente
La spia (o il simbolo sul display) si accende quando il
livello del liquido freni nella vaschetta scende sotto il
livello minimo, a causa di una possibile perdita di liquido
dal circuito.Ripristinare il livello liquido freni, quindi verificare lo
spegnimento della spia.
Se la spia rimane accesa rivolgersi alla Rete Assistenziale
Alfa Romeo.
Freno a mano inserito
La spia (o il simbolo sul display) si accende con freno a
mano inserito. Se la vettura è in movimento viene inoltre
emessa una segnalazione acustica.Disinserire il freno a mano, quindi verificare lo
spegnimento della spia.
Se la spia (o il simbolo sul display) rimane accesa
rivolgersi alla Rete Assistenziale Alfa Romeo.
47

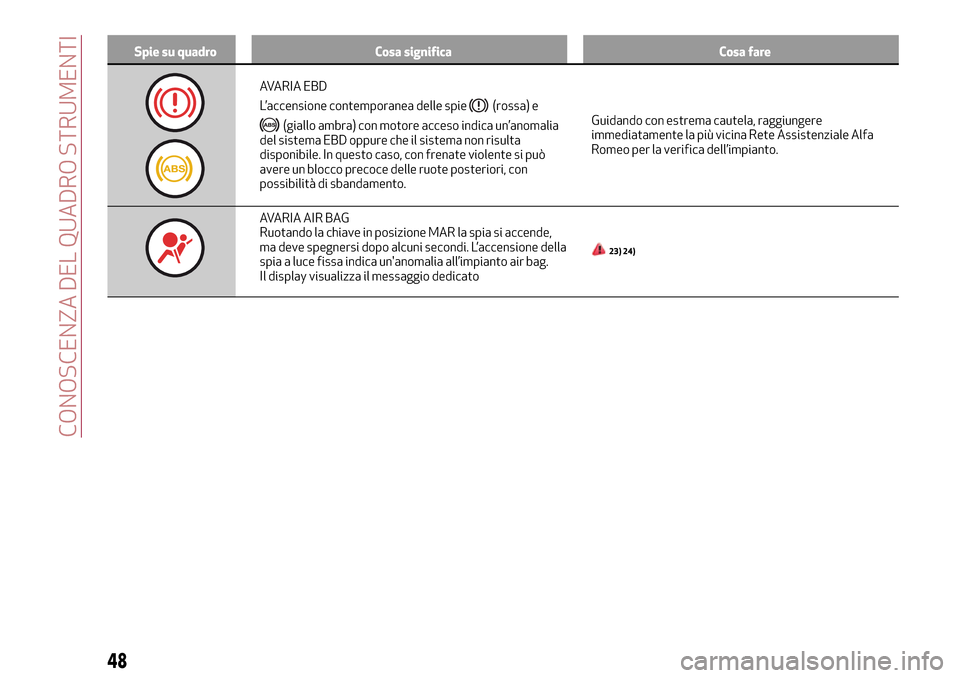

Spie su quadro Cosa significa Cosa fare
AVARIA EBD
L’accensione contemporanea delle spie
(rossa) e
(giallo ambra) con motore acceso indica un’anomalia
del sistema EBD oppure che il sistema non risulta
disponibile. In questo caso, con frenate violente si può
avere un blocco precoce delle ruote posteriori, con
possibilità di sbandamento.Guidando con estrema cautela, raggiungere
immediatamente la più vicina Rete Assistenziale Alfa
Romeo per la verifica dell’impianto.
AVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi. L’accensione della
spia a luce fissa indica un'anomalia all’impianto air bag.
Il display visualizza il messaggio dedicato
23) 24)
48
CONOSCENZA DEL QUADRO STRUMENTI
