Alfa Romeo MiTo 2019 Notice d'entretien (in French)

129

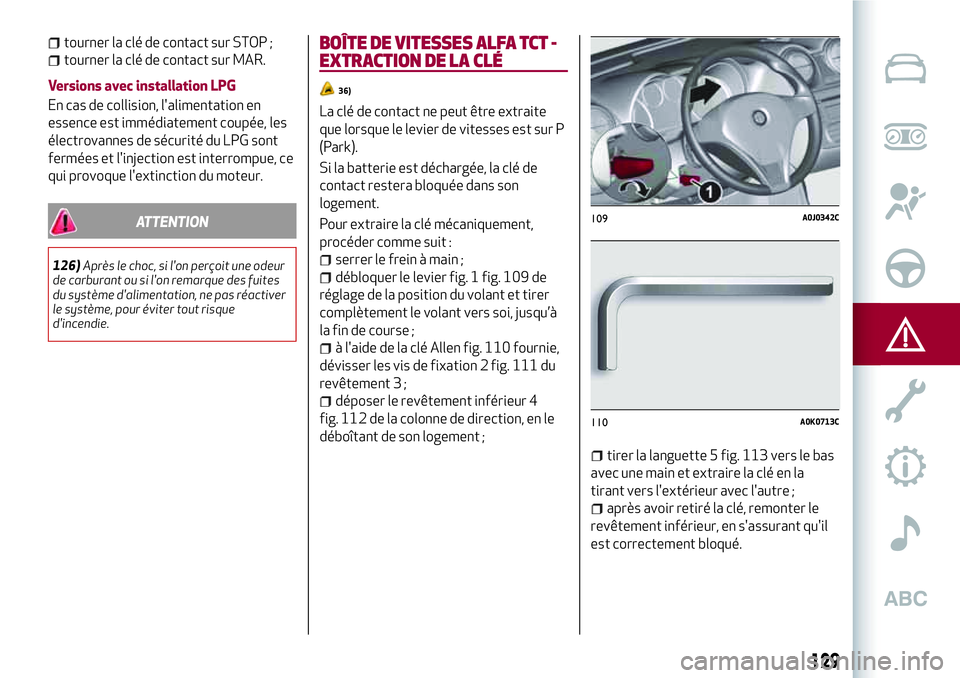

tourner la clé de contact sur STOP ;
tourner la clé de contact sur MAR.
Versions avec installation LPG
En cas de collision, l'alimentation en
essence est immédiatement coupée, les
électrovannes de sécurité du LPG sont
fermées et l'injection est interrompue, ce
qui provoque l'extinction du moteur.
ATTENTION
126)Après le choc, si l'on perçoit une odeur
de carburant ou si l'on remarque des fuites
du système d'alimentation, ne pas réactiver
le système, pour éviter tout risque
d'incendie.
BOÎTE DE VITESSES ALFA TCT -
EXTRACTION DE LA CLÉ
36)
La clé de contact ne peut être extraite
que lorsque le levier de vitesses est sur P
(Park).
Si la batterie est déchargée, la clé de
contact restera bloquée dans son
logement.
Pour extraire la clé mécaniquement,
procéder comme suit :
serrer le frein à main ;
débloquer le levier fig. 1 fig. 109 de
réglage de la position du volant et tirer
complètement le volant vers soi, jusqu’à
la fin de course ;
à l'aide de la clé Allen fig. 110 fournie,
dévisser les vis de fixation 2 fig. 111 du
revêtement 3 ;
déposer le revêtement inférieur 4
fig. 112 de la colonne de direction, en le
déboîtant de son logement ;
tirer la languette 5 fig. 113 vers le bas
avec une main et extraire la clé en la
tirant vers l'extérieur avec l'autre ;
après avoir retiré la clé, remonter le
revêtement inférieur, en s'assurant qu'il
est correctement bloqué.
109A0J0342C
110A0K0713C

130
SITUATIONS D'URGENCE

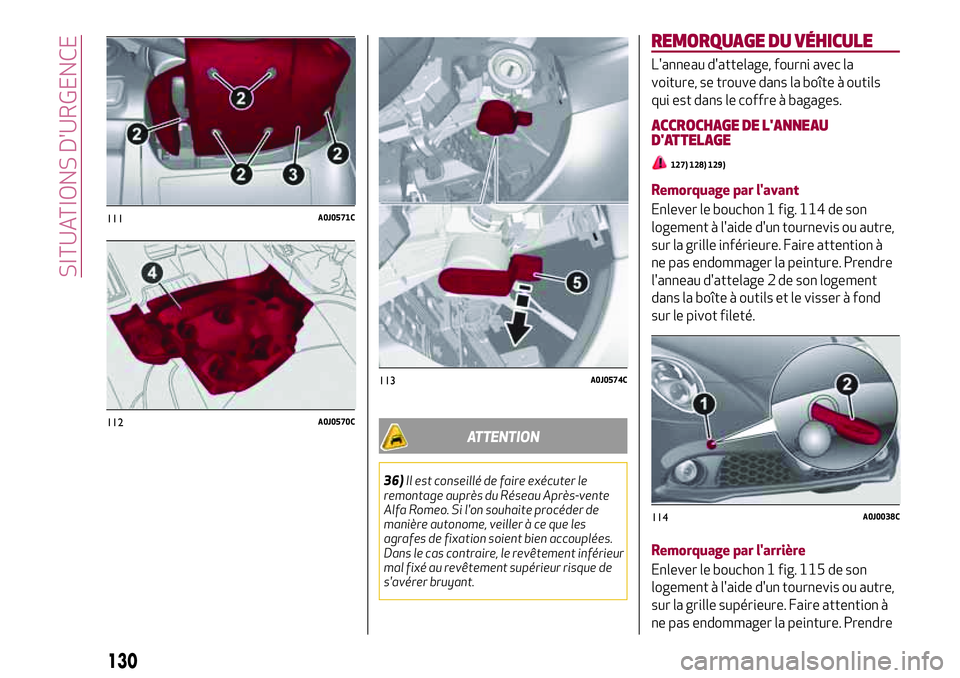

111A0J0571C
112A0J0570C
ATTENTION
36)Il est conseillé de faire exécuter le
remontage auprès du Réseau Après-vente
Alfa Romeo. Si l'on souhaite procéder de
manière autonome, veiller à ce que les
agrafes de fixation soient bien accouplées.
Dans le cas contraire, le revêtement inférieur
mal fixé au revêtement supérieur risque de
s'avérer bruyant.
113A0J0574C
REMORQUAGE DU VÉHICULE
L'anneau d'attelage, fourni avec la
voiture, se trouve dans la boîte à outils
qui est dans le coffre à bagages.
ACCROCHAGE DE L'ANNEAU
D'ATTELAGE
127) 128) 129)
Remorquage par l'avant
Enlever le bouchon 1 fig. 114 de son
logement à l'aide d'un tournevis ou autre,
sur la grille inférieure. Faire attention à
ne pas endommager la peinture. Prendre
l'anneau d'attelage 2 de son logement
dans la boîte à outils et le visser à fond
sur le pivot fileté.
Remorquage par l'arrière
Enlever le bouchon 1 fig. 115 de son
logement à l'aide d'un tournevis ou autre,
sur la grille supérieure. Faire attention à
ne pas endommager la peinture. Prendre
114A0J0038C

131

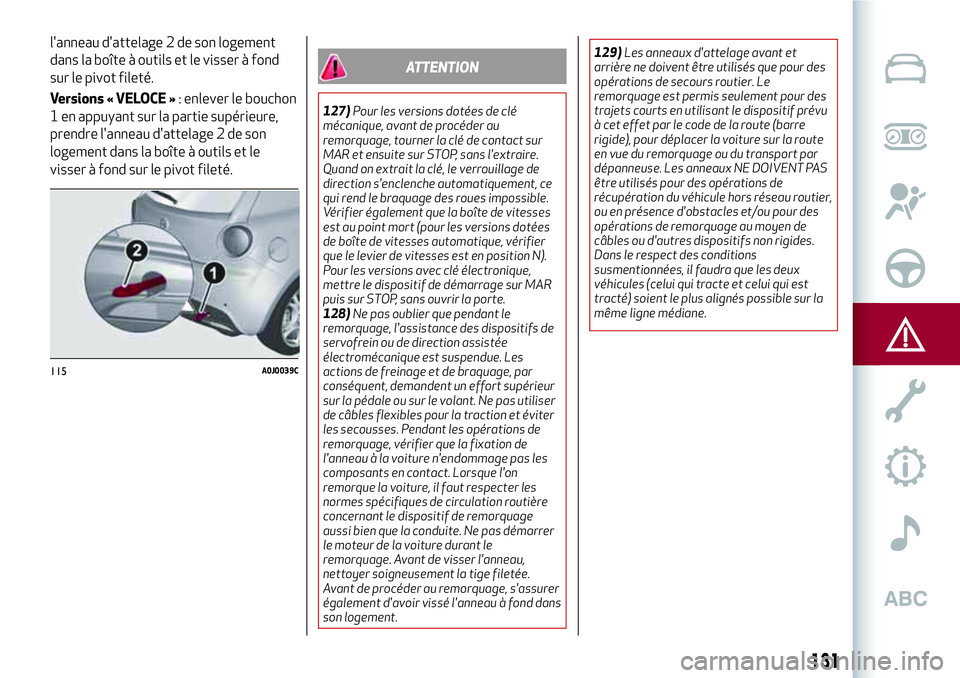

l'anneau d'attelage 2 de son logement
dans la boîte à outils et le visser à fond
sur le pivot fileté.
Versions « VELOCE »: enlever le bouchon
1 en appuyant sur la partie supérieure,
prendre l'anneau d'attelage 2 de son
logement dans la boîte à outils et le
visser à fond sur le pivot fileté.
115A0J0039C
ATTENTION
127)Pour les versions dotées de clé
mécanique, avant de procéder au
remorquage, tourner la clé de contact sur
MAR et ensuite sur STOP, sans l'extraire.
Quand on extrait la clé, le verrouillage de
direction s'enclenche automatiquement, ce
qui rend le braquage des roues impossible.
Vérifier également que la boîte de vitesses
est au point mort (pour les versions dotées
de boîte de vitesses automatique, vérifier
que le levier de vitesses est en position N).
Pour les versions avec clé électronique,
mettre le dispositif de démarrage sur MAR
puis sur STOP, sans ouvrir la porte.
128)Ne pas oublier que pendant le
remorquage, l'assistance des dispositifs de
servofrein ou de direction assistée
électromécanique est suspendue. Les
actions de freinage et de braquage, par
conséquent, demandent un effort supérieur
sur la pédale ou sur le volant. Ne pas utiliser
de câbles flexibles pour la traction et éviter
les secousses. Pendant les opérations de
remorquage, vérifier que la fixation de
l'anneau à la voiture n'endommage pas les
composants en contact. Lorsque l'on
remorque la voiture, il faut respecter les
normes spécifiques de circulation routière
concernant le dispositif de remorquage
aussi bien que la conduite. Ne pas démarrer
le moteur de la voiture durant le
remorquage. Avant de visser l'anneau,
nettoyer soigneusement la tige filetée.
Avant de procéder au remorquage, s'assurer
également d'avoir vissé l'anneau à fond dans
son logement.129)Les anneaux d'attelage avant et
arrière ne doivent être utilisés que pour des
opérations de secours routier. Le
remorquage est permis seulement pour des
trajets courts en utilisant le dispositif prévu
à cet effet par le code de la route (barre
rigide), pour déplacer la voiture sur la route
en vue du remorquage ou du transport par
dépanneuse. Les anneaux NE DOIVENT PAS
être utilisés pour des opérations de
récupération du véhicule hors réseau routier,
ou en présence d'obstacles et/ou pour des
opérations de remorquage au moyen de
câbles ou d'autres dispositifs non rigides.
Dans le respect des conditions
susmentionnées, il faudra que les deux
véhicules (celui qui tracte et celui qui est
tracté) soient le plus alignés possible sur la
même ligne médiane.

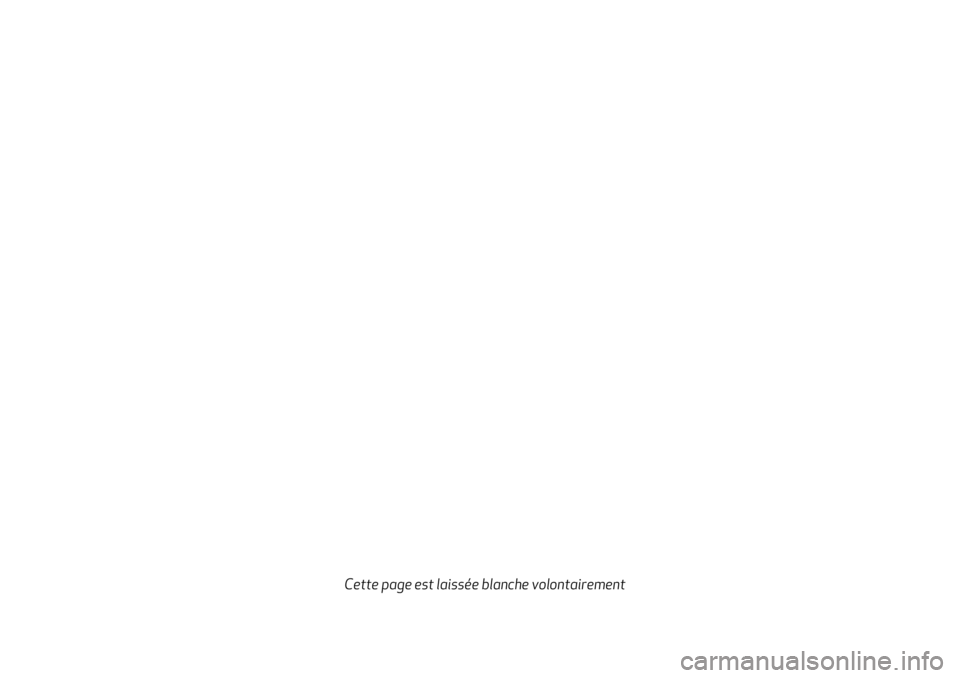

Cette page est laissée blanche volontairement

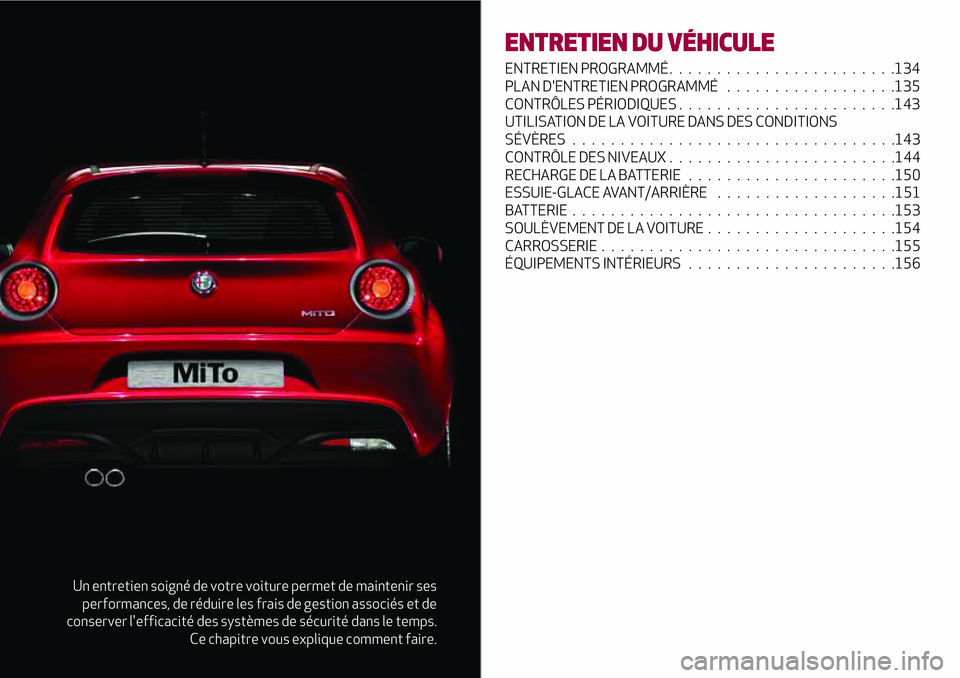

Un entretien soigné de votre voiture permet de maintenir ses
performances, de réduire les frais de gestion associés et de
conserver l'efficacité des systèmes de sécurité dans le temps.
Ce chapitre vous explique comment faire.
ENTRETIEN DU VÉHICULE
ENTRETIEN PROGRAMMÉ........................134
PLAN D'ENTRETIEN PROGRAMMÉ..................135
CONTRÔLES PÉRIODIQUES.......................143
UTILISATION DE LA VOITURE DANS DES CONDITIONS
SÉVÈRES..................................143
CONTRÔLE DES NIVEAUX........................144
RECHARGE DE LA BATTERIE ......................150
ESSUIE-GLACE AVANT/ARRIÈRE . ..................151
BATTERIE..................................153
SOULÈVEMENT DE LA VOITURE....................154
CARROSSERIE...............................155
ÉQUIPEMENTS INTÉRIEURS......................156

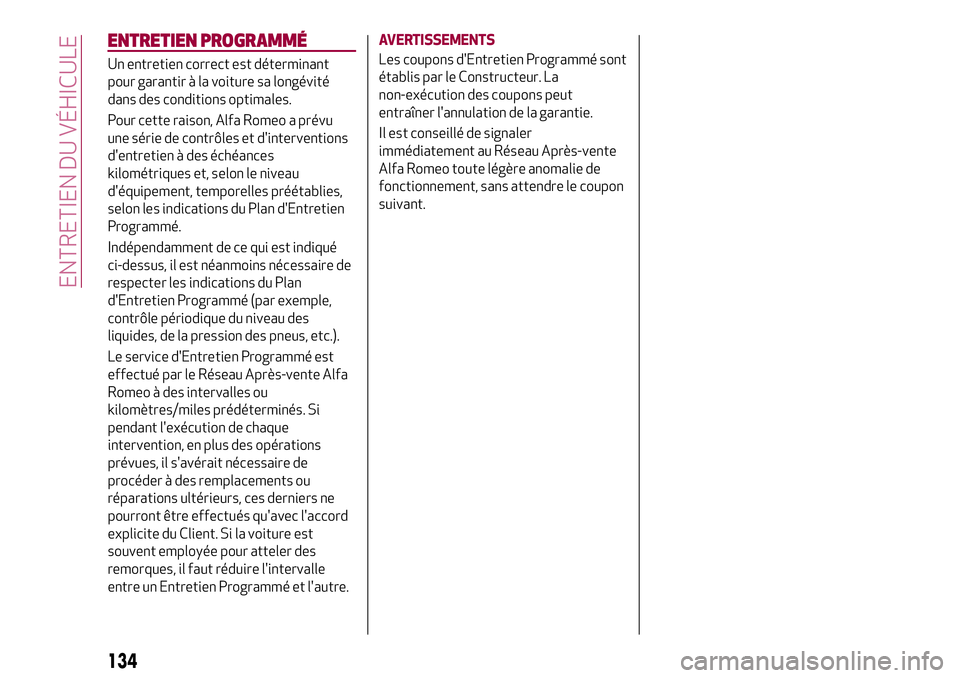

ENTRETIEN PROGRAMMÉ
Un entretien correct est déterminant
pour garantir à la voiture sa longévité
dans des conditions optimales.
Pour cette raison, Alfa Romeo a prévu
une série de contrôles et d'interventions
d'entretien à des échéances
kilométriques et, selon le niveau
d'équipement, temporelles préétablies,
selon les indications du Plan d'Entretien
Programmé.
Indépendamment de ce qui est indiqué
ci-dessus, il est néanmoins nécessaire de
respecter les indications du Plan
d'Entretien Programmé (par exemple,
contrôle périodique du niveau des
liquides, de la pression des pneus, etc.).
Le service d'Entretien Programmé est
effectué par le Réseau Après-vente Alfa
Romeo à des intervalles ou
kilomètres/miles prédéterminés. Si
pendant l'exécution de chaque
intervention, en plus des opérations
prévues, il s'avérait nécessaire de
procéder à des remplacements ou
réparations ultérieurs, ces derniers ne
pourront être effectués qu'avec l'accord
explicite du Client. Si la voiture est
souvent employée pour atteler des
remorques, il faut réduire l'intervalle
entre un Entretien Programmé et l'autre.AVERTISSEMENTS
Les coupons d'Entretien Programmé sont
établis par le Constructeur. La
non-exécution des coupons peut
entraîner l'annulation de la garantie.
Il est conseillé de signaler
immédiatement au Réseau Après-vente
Alfa Romeo toute légère anomalie de
fonctionnement, sans attendre le coupon
suivant.
134
ENTRETIEN DU VÉHICULE

PLAN D'ENTRETIEN PROGRAMMÉ
VERSIONS ESSENCE
Les contrôles figurant dans le Plan d'entretien programmé, après avoir atteint 120 000 km/8 ans, doivent être répétés
périodiquement à partir de la première échéance, ce qui permet de respecter les intervalles précédemment effectués.
Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de l'état/usure des pneus et
réglage éventuel de la pression ;
contrôle de l'état/de l'échéance de la
recharge du kit « Fix&Go Automatic »
Contrôle du fonctionnement du circuit
d'éclairage (phares, clignotants, feux
de détresse, coffre à bagages,
habitacle, compartiment vide-poches,
témoins du combiné de bord, etc.)
Contrôle et éventuel rétablissement
du niveau des liquides dans le
compartiment moteur (1)
Contrôle des émissions/fumées des
gaz d'échappement
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir contrôlé
l'intégrité de l'installation.
135

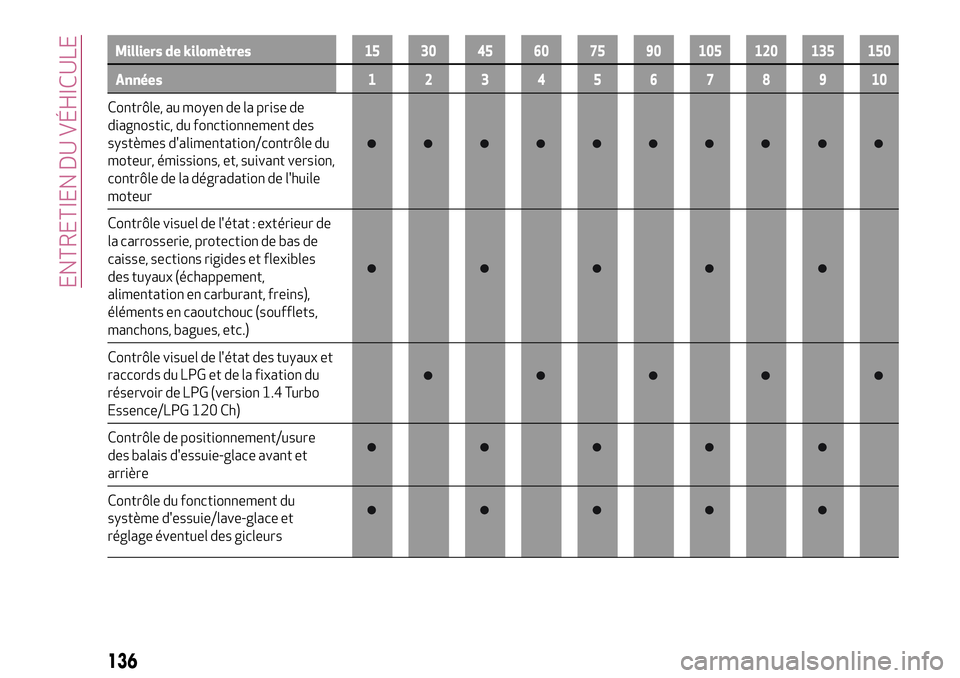

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle, au moyen de la prise de
diagnostic, du fonctionnement des
systèmes d'alimentation/contrôle du
moteur, émissions, et, suivant version,
contrôle de la dégradation de l'huile
moteur
Contrôle visuel de l'état : extérieur de
la carrosserie, protection de bas de
caisse, sections rigides et flexibles
des tuyaux (échappement,
alimentation en carburant, freins),
éléments en caoutchouc (soufflets,
manchons, bagues, etc.)
Contrôle visuel de l'état des tuyaux et
raccords du LPG et de la fixation du
réservoir de LPG (version 1.4 Turbo
Essence/LPG 120 Ch)
Contrôle de positionnement/usure
des balais d'essuie-glace avant et
arrière
Contrôle du fonctionnement du
système d'essuie/lave-glace et
réglage éventuel des gicleurs
136
ENTRETIEN DU VÉHICULE

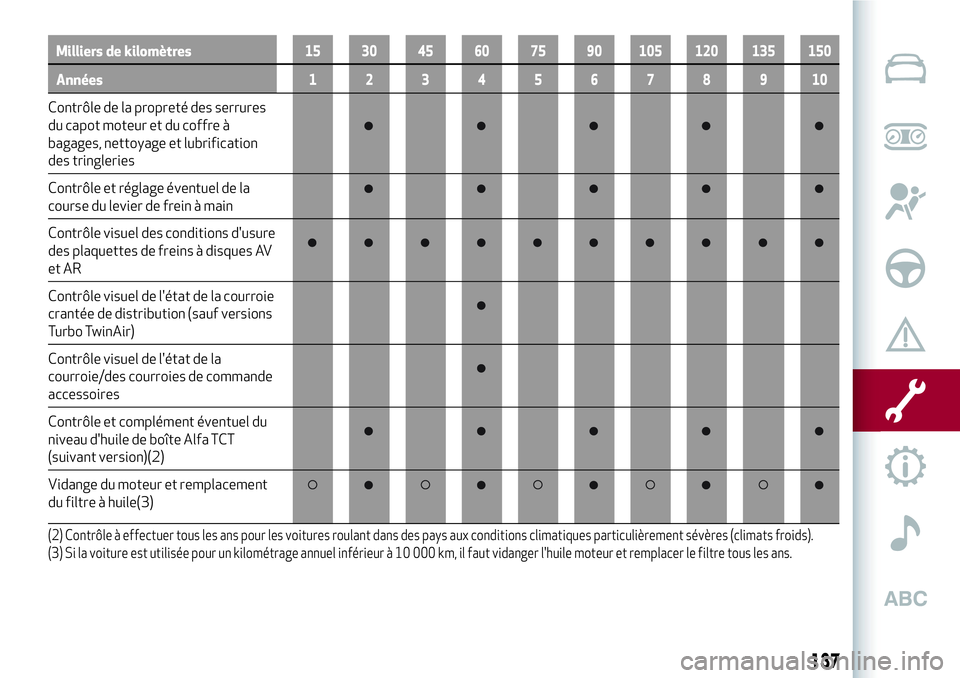

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de la propreté des serrures
du capot moteur et du coffre à
bagages, nettoyage et lubrification
des tringleries
Contrôle et réglage éventuel de la
course du levier de frein à main
Contrôle visuel des conditions d'usure
des plaquettes de freins à disques AV
et AR
Contrôle visuel de l'état de la courroie
crantée de distribution (sauf versions
Turbo TwinAir)
Contrôle visuel de l'état de la
courroie/des courroies de commande
accessoires
Contrôle et complément éventuel du
niveau d'huile de boîte Alfa TCT
(suivant version)(2)
Vidange du moteur et remplacement
du filtre à huile(3)
(2) Contrôle à effectuer tous les ans pour les voitures roulant dans des pays aux conditions climatiques particulièrement sévères (climats froids).
(3) Si la voiture est utilisée pour un kilométrage annuel inférieur à 10 000 km, il faut vidanger l'huile moteur et remplacer le filtre tous les ans.
137

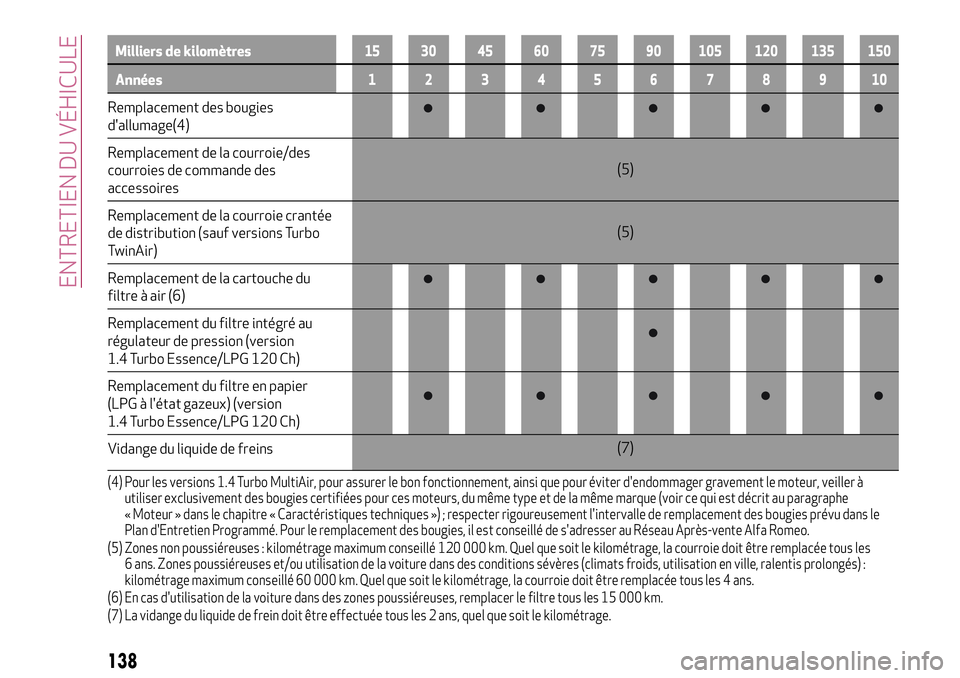

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Remplacement des bougies
d'allumage(4)
Remplacement de la courroie/des
courroies de commande des
accessoires(5)
Remplacement de la courroie crantée
de distribution (sauf versions Turbo
TwinAir)(5)
Remplacement de la cartouche du
filtre à air (6)
Remplacement du filtre intégré au
régulateur de pression (version
1.4 Turbo Essence/LPG 120 Ch)
Remplacement du filtre en papier
(LPG à l'état gazeux) (version
1.4 Turbo Essence/LPG 120 Ch)
Vidange du liquide de freins(7)
(4) Pour les versions 1.4 Turbo MultiAir, pour assurer le bon fonctionnement, ainsi que pour éviter d'endommager gravement le moteur, veiller à
utiliser exclusivement des bougies certifiées pour ces moteurs, du même type et de la même marque (voir ce qui est décrit au paragraphe
« Moteur » dans le chapitre « Caractéristiques techniques ») ; respecter rigoureusement l'intervalle de remplacement des bougies prévu dans le
Plan d'Entretien Programmé. Pour le remplacement des bougies, il est conseillé de s'adresser au Réseau Après-vente Alfa Romeo.
(5) Zones non poussiéreuses : kilométrage maximum conseillé 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les
6 ans. Zones poussiéreuses et/ou utilisation de la voiture dans des conditions sévères (climats froids, utilisation en ville, ralentis prolongés) :
kilométrage maximum conseillé 60 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 4 ans.
(6) En cas d'utilisation de la voiture dans des zones poussiéreuses, remplacer le filtre tous les 15 000 km.
(7) La vidange du liquide de frein doit être effectuée tous les 2 ans, quel que soit le kilométrage.
138
ENTRETIEN DU VÉHICULE
