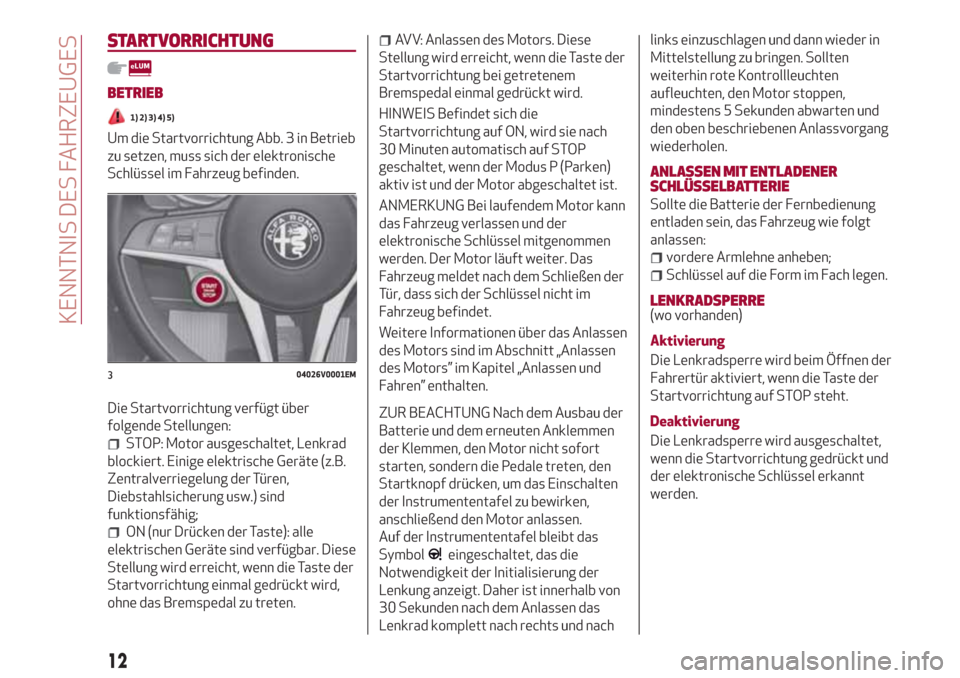

Page 14 of 228
STARTVORRICHTUNG
BETRIEB
1) 2) 3) 4) 5)
Um die Startvorrichtung Abb. 3 in Betrieb
zu setzen, muss sich der elektronische
Schlüssel im Fahrzeug befinden.
Die Startvorrichtung verfügt über
folgende Stellungen:
STOP: Motor ausgeschaltet, Lenkrad
blockiert. Einige elektrische Geräte (z.B.
Zentralverriegelung der Türen,
Diebstahlsicherung usw.) sind
funktionsfähig;
ON (nur Drücken der Taste): alle
elektrischen Geräte sind verfügbar. Diese
Stellung wird erreicht, wenn die Taste der
Startvorrichtung einmal gedrückt wird,
ohne das Bremspedal zu treten.
AVV: Anlassen des Motors. Diese
Stellung wird erreicht, wenn die Taste der
Startvorrichtung bei getretenem
Bremspedal einmal gedrückt wird.
HINWEIS Befindet sich die
Startvorrichtung auf ON, wird sie nach
30 Minuten automatisch auf STOP
geschaltet, wenn der Modus P (Parken)
aktiv ist und der Motor abgeschaltet ist.
ANMERKUNG Bei laufendem Motor kann
das Fahrzeug verlassen und der
elektronische Schlüssel mitgenommen
werden. Der Motor läuft weiter. Das
Fahrzeug meldet nach dem Schließen der
Tür, dass sich der Schlüssel nicht im
Fahrzeug befindet.
Weitere Informationen über das Anlassen
des Motors sind im Abschnitt „Anlassen
des Motors” im Kapitel „Anlassen und
Fahren” enthalten.
ZUR BEACHTUNG Nach dem Ausbau der
Batterie und dem erneuten Anklemmen
der Klemmen, den Motor nicht sofort
starten, sondern die Pedale treten, den
Startknopf drücken, um das Einschalten
der Instrumententafel zu bewirken,
anschließend den Motor anlassen.
Auf der Instrumententafel bleibt das
Symbol
eingeschaltet, das die
Notwendigkeit der Initialisierung der
Lenkung anzeigt. Daher ist innerhalb von
30 Sekunden nach dem Anlassen das
Lenkrad komplett nach rechts und nachlinks einzuschlagen und dann wieder in
Mittelstellung zu bringen. Sollten
weiterhin rote Kontrollleuchten
aufleuchten, den Motor stoppen,
mindestens 5 Sekunden abwarten und
den oben beschriebenen Anlassvorgang
wiederholen.
ANLASSEN MIT ENTLADENER
SCHLÜSSELBATTERIE
Sollte die Batterie der Fernbedienung
entladen sein, das Fahrzeug wie folgt
anlassen:
vordere Armlehne anheben;
Schlüssel auf die Form im Fach legen.
LENKRADSPERRE(wo vorhanden)
Aktivierung
Die Lenkradsperre wird beim Öffnen der
Fahrertür aktiviert, wenn die Taste der
Startvorrichtung auf STOP steht.
Deaktivierung
Die Lenkradsperre wird ausgeschaltet,
wenn die Startvorrichtung gedrückt und
der elektronische Schlüssel erkannt
werden.
304026V0001EM
12
KENNTNIS DES FAHRZEUGES

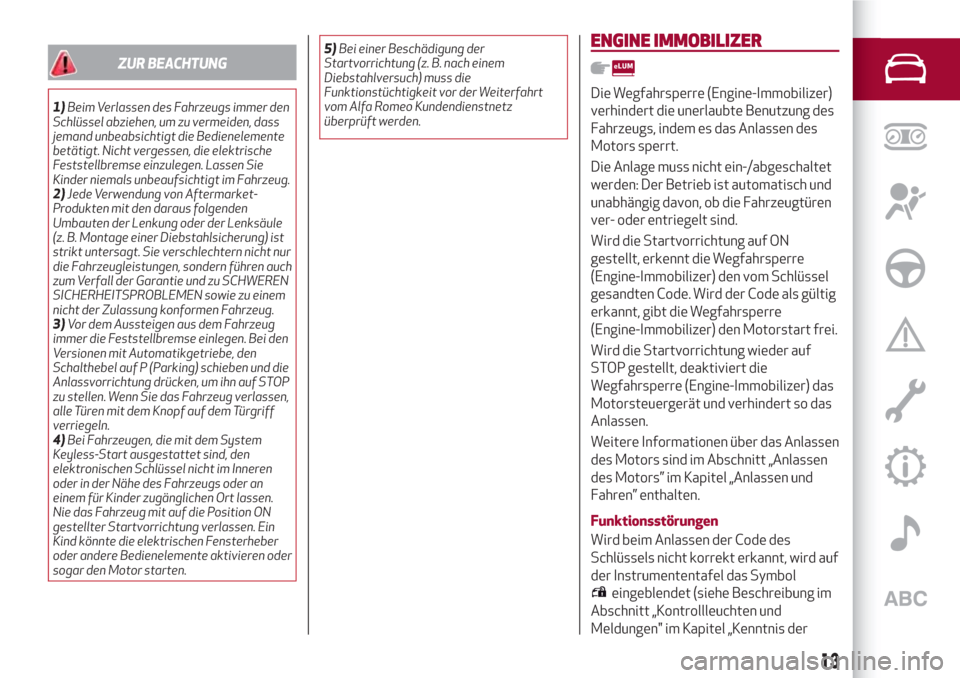

Page 15 of 228
ZUR BEACHTUNG
1)Beim Verlassen des Fahrzeugs immer den
Schlüssel abziehen, um zu vermeiden, dass
jemand unbeabsichtigt die Bedienelemente
betätigt. Nicht vergessen, die elektrische
Feststellbremse einzulegen. Lassen Sie
Kinder niemals unbeaufsichtigt im Fahrzeug.
2)Jede Verwendung von Aftermarket-
Produkten mit den daraus folgenden
Umbauten der Lenkung oder der Lenksäule
(z. B. Montage einer Diebstahlsicherung) ist
strikt untersagt. Sie verschlechtern nicht nur
die Fahrzeugleistungen, sondern führen auch
zum Verfall der Garantie und zu SCHWEREN
SICHERHEITSPROBLEMEN sowie zu einem
nicht der Zulassung konformen Fahrzeug.
3)Vor dem Aussteigen aus dem Fahrzeug
immer die Feststellbremse einlegen. Bei den
Versionen mit Automatikgetriebe, den
Schalthebel auf P (Parking) schieben und die
Anlassvorrichtung drücken, um ihn auf STOP
zu stellen. Wenn Sie das Fahrzeug verlassen,
alle Türen mit dem Knopf auf dem Türgriff
verriegeln.
4)Bei Fahrzeugen, die mit dem System
Keyless-Start ausgestattet sind, den
elektronischen Schlüssel nicht im Inneren
oder in der Nähe des Fahrzeugs oder an
einem für Kinder zugänglichen Ort lassen.
Nie das Fahrzeug mit auf die Position ON
gestellter Startvorrichtung verlassen. Ein
Kind könnte die elektrischen Fensterheber
oder andere Bedienelemente aktivieren oder
sogar den Motor starten.5)Bei einer Beschädigung der
Startvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Alfa Romeo Kundendienstnetz
überprüft werden.
ENGINE IMMOBILIZER
Die Wegfahrsperre (Engine-Immobilizer)
verhindert die unerlaubte Benutzung des
Fahrzeugs, indem es das Anlassen des
Motors sperrt.
Die Anlage muss nicht ein-/abgeschaltet
werden: Der Betrieb ist automatisch und
unabhängig davon, ob die Fahrzeugtüren
ver- oder entriegelt sind.
Wird die Startvorrichtung auf ON
gestellt, erkennt die Wegfahrsperre
(Engine-Immobilizer) den vom Schlüssel
gesandten Code. Wird der Code als gültig
erkannt, gibt die Wegfahrsperre
(Engine-Immobilizer) den Motorstart frei.
Wird die Startvorrichtung wieder auf
STOP gestellt, deaktiviert die
Wegfahrsperre (Engine-Immobilizer) das
Motorsteuergerät und verhindert so das
Anlassen.
Weitere Informationen über das Anlassen
des Motors sind im Abschnitt „Anlassen
des Motors” im Kapitel „Anlassen und
Fahren” enthalten.
Funktionsstörungen
Wird beim Anlassen der Code des
Schlüssels nicht korrekt erkannt, wird auf
der Instrumententafel das Symbol
eingeblendet (siehe Beschreibung im
Abschnitt „Kontrollleuchten und
Meldungen" im Kapitel „Kenntnis der
13
Page 16 of 228

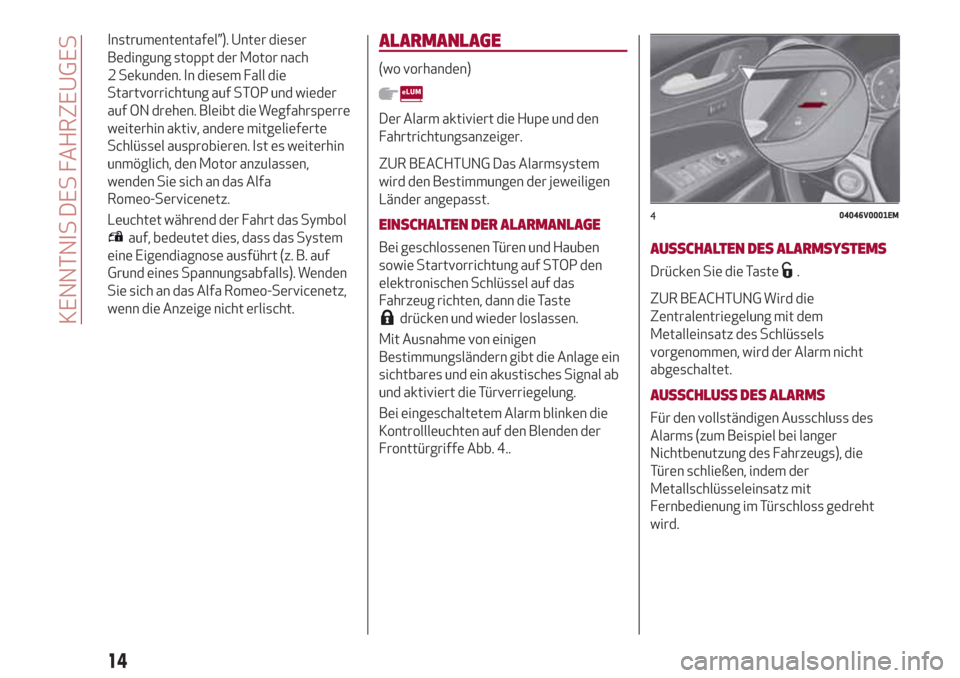

Instrumententafel”). Unter dieser
Bedingung stoppt der Motor nach
2 Sekunden. In diesem Fall die
Startvorrichtung auf STOP und wieder
auf ON drehen. Bleibt die Wegfahrsperre
weiterhin aktiv, andere mitgelieferte
Schlüssel ausprobieren. Ist es weiterhin
unmöglich, den Motor anzulassen,
wenden Sie sich an das Alfa
Romeo-Servicenetz.
Leuchtet während der Fahrt das Symbol
auf, bedeutet dies, dass das System
eine Eigendiagnose ausführt (z. B. auf
Grund eines Spannungsabfalls). Wenden
Sie sich an das Alfa Romeo-Servicenetz,
wenn die Anzeige nicht erlischt.
ALARMANLAGE
(wo vorhanden)
Der Alarm aktiviert die Hupe und den
Fahrtrichtungsanzeiger.
ZUR BEACHTUNG Das Alarmsystem
wird den Bestimmungen der jeweiligen
Länder angepasst.
EINSCHALTEN DER ALARMANLAGE
Bei geschlossenen Türen und Hauben
sowie Startvorrichtung auf STOP den
elektronischen Schlüssel auf das
Fahrzeug richten, dann die Taste
drücken und wieder loslassen.
Mit Ausnahme von einigen
Bestimmungsländern gibt die Anlage ein
sichtbares und ein akustisches Signal ab
und aktiviert die Türverriegelung.
Bei eingeschaltetem Alarm blinken die
Kontrollleuchten auf den Blenden der
Fronttürgriffe Abb. 4..
AUSSCHALTEN DES ALARMSYSTEMS
Drücken Sie die Taste.
ZUR BEACHTUNG Wird die
Zentralentriegelung mit dem
Metalleinsatz des Schlüssels
vorgenommen, wird der Alarm nicht
abgeschaltet.
AUSSCHLUSS DES ALARMS
Für den vollständigen Ausschluss des
Alarms (zum Beispiel bei langer
Nichtbenutzung des Fahrzeugs), die
Türen schließen, indem der
Metallschlüsseleinsatz mit
Fernbedienung im Türschloss gedreht
wird.
404046V0001EM
14
KENNTNIS DES FAHRZEUGES
Page 28 of 228

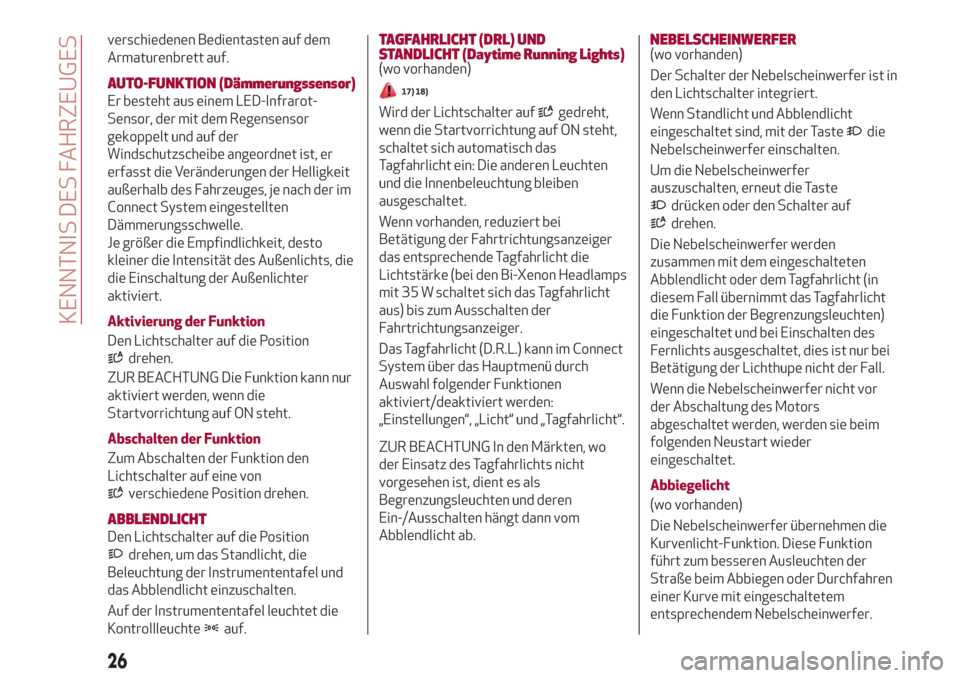

verschiedenen Bedientasten auf dem
Armaturenbrett auf.
AUTO-FUNKTION (Dämmerungssensor)
Er besteht aus einem LED-Infrarot-
Sensor, der mit dem Regensensor
gekoppelt und auf der
Windschutzscheibe angeordnet ist, er
erfasst die Veränderungen der Helligkeit
außerhalb des Fahrzeuges, je nach der im
Connect System eingestellten
Dämmerungsschwelle.
Je größer die Empfindlichkeit, desto
kleiner die Intensität des Außenlichts, die
die Einschaltung der Außenlichter
aktiviert.
Aktivierung der Funktion
Den Lichtschalter auf die Position
drehen.
ZUR BEACHTUNG Die Funktion kann nur
aktiviert werden, wenn die
Startvorrichtung auf ON steht.
Abschalten der Funktion
Zum Abschalten der Funktion den
Lichtschalter auf eine von
verschiedene Position drehen.
ABBLENDLICHT
Den Lichtschalter auf die Position
drehen, um das Standlicht, die
Beleuchtung der Instrumententafel und
das Abblendlicht einzuschalten.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
TAGFAHRLICHT (DRL) UND
STANDLICHT (Daytime Running Lights)
(wo vorhanden)
17) 18)
Wird der Lichtschalter aufgedreht,
wenn die Startvorrichtung auf ON steht,
schaltet sich automatisch das
Tagfahrlicht ein: Die anderen Leuchten
und die Innenbeleuchtung bleiben
ausgeschaltet.
Wenn vorhanden, reduziert bei
Betätigung der Fahrtrichtungsanzeiger
das entsprechende Tagfahrlicht die
Lichtstärke (bei den Bi-Xenon Headlamps
mit 35 W schaltet sich das Tagfahrlicht
aus) bis zum Ausschalten der
Fahrtrichtungsanzeiger.
Das Tagfahrlicht (D.R.L.) kann im Connect
System über das Hauptmenü durch
Auswahl folgender Funktionen
aktiviert/deaktiviert werden:
„Einstellungen“, „Licht“ und „Tagfahrlicht“.
ZUR BEACHTUNG In den Märkten, wo
der Einsatz des Tagfahrlichts nicht
vorgesehen ist, dient es als
Begrenzungsleuchten und deren
Ein-/Ausschalten hängt dann vom
Abblendlicht ab.NEBELSCHEINWERFER
(wo vorhanden)
Der Schalter der Nebelscheinwerfer ist in
den Lichtschalter integriert.
Wenn Standlicht und Abblendlicht
eingeschaltet sind, mit der Taste
die
Nebelscheinwerfer einschalten.
Um die Nebelscheinwerfer
auszuschalten, erneut die Taste
drücken oder den Schalter auf
drehen.
Die Nebelscheinwerfer werden
zusammen mit dem eingeschalteten
Abblendlicht oder dem Tagfahrlicht (in
diesem Fall übernimmt das Tagfahrlicht
die Funktion der Begrenzungsleuchten)
eingeschaltet und bei Einschalten des
Fernlichts ausgeschaltet, dies ist nur bei
Betätigung der Lichthupe nicht der Fall.
Wenn die Nebelscheinwerfer nicht vor
der Abschaltung des Motors
abgeschaltet werden, werden sie beim
folgenden Neustart wieder
eingeschaltet.
Abbiegelicht
(wo vorhanden)
Die Nebelscheinwerfer übernehmen die
Kurvenlicht-Funktion. Diese Funktion
führt zum besseren Ausleuchten der
Straße beim Abbiegen oder Durchfahren
einer Kurve mit eingeschaltetem
entsprechendem Nebelscheinwerfer.
26
KENNTNIS DES FAHRZEUGES
Page 29 of 228

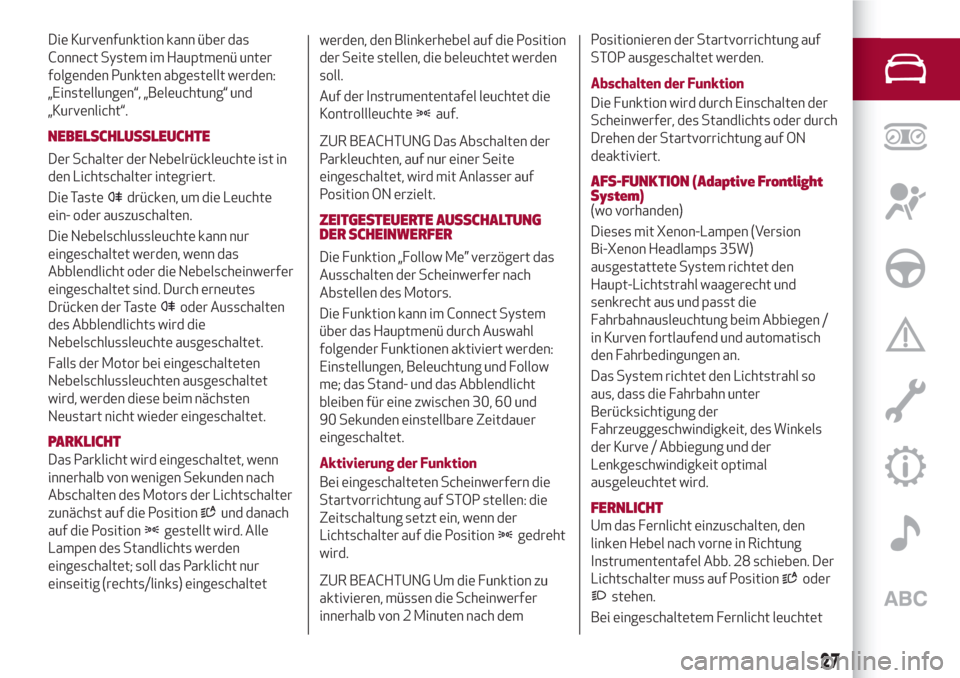

Die Kurvenfunktion kann über das
Connect System im Hauptmenü unter
folgenden Punkten abgestellt werden:
„Einstellungen“, „Beleuchtung“ und
„Kurvenlicht“.
NEBELSCHLUSSLEUCHTE
Der Schalter der Nebelrückleuchte ist in
den Lichtschalter integriert.
Die Taste
drücken, um die Leuchte
ein- oder auszuschalten.
Die Nebelschlussleuchte kann nur
eingeschaltet werden, wenn das
Abblendlicht oder die Nebelscheinwerfer
eingeschaltet sind. Durch erneutes
Drücken der Taste
oder Ausschalten
des Abblendlichts wird die
Nebelschlussleuchte ausgeschaltet.
Falls der Motor bei eingeschalteten
Nebelschlussleuchten ausgeschaltet
wird, werden diese beim nächsten
Neustart nicht wieder eingeschaltet.
PARKLICHT
Das Parklicht wird eingeschaltet, wenn
innerhalb von wenigen Sekunden nach
Abschalten des Motors der Lichtschalter
zunächst auf die Position
und danach
auf die Position
gestellt wird. Alle
Lampen des Standlichts werden
eingeschaltet; soll das Parklicht nur
einseitig (rechts/links) eingeschaltetwerden, den Blinkerhebel auf die Position
der Seite stellen, die beleuchtet werden
soll.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
ZUR BEACHTUNG Das Abschalten der
Parkleuchten, auf nur einer Seite
eingeschaltet, wird mit Anlasser auf
Position ON erzielt.
ZEITGESTEUERTE AUSSCHALTUNG
DER SCHEINWERFER
Die Funktion „Follow Me” verzögert das
Ausschalten der Scheinwerfer nach
Abstellen des Motors.
Die Funktion kann im Connect System
über das Hauptmenü durch Auswahl
folgender Funktionen aktiviert werden:
Einstellungen, Beleuchtung und Follow
me; das Stand- und das Abblendlicht
bleiben für eine zwischen 30, 60 und
90 Sekunden einstellbare Zeitdauer
eingeschaltet.
Aktivierung der Funktion
Bei eingeschalteten Scheinwerfern die
Startvorrichtung auf STOP stellen: die
Zeitschaltung setzt ein, wenn der
Lichtschalter auf die Position
gedreht
wird.
ZUR BEACHTUNG Um die Funktion zu
aktivieren, müssen die Scheinwerfer
innerhalb von 2 Minuten nach demPositionieren der Startvorrichtung auf
STOP ausgeschaltet werden.
Abschalten der Funktion
Die Funktion wird durch Einschalten der
Scheinwerfer, des Standlichts oder durch
Drehen der Startvorrichtung auf ON
deaktiviert.
AFS-FUNKTION (Adaptive Frontlight
System)
(wo vorhanden)
Dieses mit Xenon-Lampen (Version
Bi-Xenon Headlamps 35W)
ausgestattete System richtet den
Haupt-Lichtstrahl waagerecht und
senkrecht aus und passt die
Fahrbahnausleuchtung beim Abbiegen /
in Kurven fortlaufend und automatisch
den Fahrbedingungen an.
Das System richtet den Lichtstrahl so
aus, dass die Fahrbahn unter
Berücksichtigung der
Fahrzeuggeschwindigkeit, des Winkels
der Kurve / Abbiegung und der
Lenkgeschwindigkeit optimal
ausgeleuchtet wird.
FERNLICHT
Um das Fernlicht einzuschalten, den
linken Hebel nach vorne in Richtung
Instrumententafel Abb. 28 schieben. Der
Lichtschalter muss auf Position
oder
stehen.
Bei eingeschaltetem Fernlicht leuchtet
27
Page 30 of 228

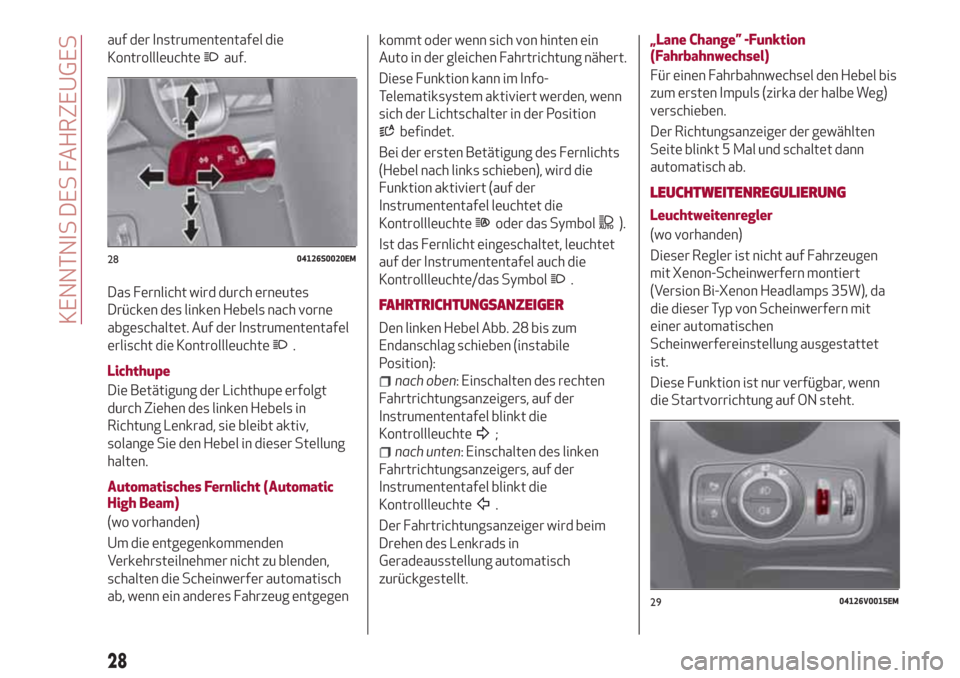

auf der Instrumententafel die
Kontrollleuchte
auf.
Das Fernlicht wird durch erneutes
Drücken des linken Hebels nach vorne
abgeschaltet. Auf der Instrumententafel
erlischt die Kontrollleuchte
.
Lichthupe
Die Betätigung der Lichthupe erfolgt
durch Ziehen des linken Hebels in
Richtung Lenkrad, sie bleibt aktiv,
solange Sie den Hebel in dieser Stellung
halten.
Automatisches Fernlicht (Automatic
High Beam)
(wo vorhanden)
Um die entgegenkommenden
Verkehrsteilnehmer nicht zu blenden,
schalten die Scheinwerfer automatisch
ab, wenn ein anderes Fahrzeug entgegenkommt oder wenn sich von hinten ein
Auto in der gleichen Fahrtrichtung nähert.
Diese Funktion kann im Info-
Telematiksystem aktiviert werden, wenn
sich der Lichtschalter in der Position
befindet.
Bei der ersten Betätigung des Fernlichts
(Hebel nach links schieben), wird die
Funktion aktiviert (auf der
Instrumententafel leuchtet die
Kontrollleuchte
oder das Symbol).
Ist das Fernlicht eingeschaltet, leuchtet
auf der Instrumententafel auch die
Kontrollleuchte/das Symbol
.
FAHRTRICHTUNGSANZEIGER
Den linken Hebel Abb. 28 bis zum
Endanschlag schieben (instabile
Position):
nach oben: Einschalten des rechten
Fahrtrichtungsanzeigers, auf der
Instrumententafel blinkt die
Kontrollleuchte
;
nach unten: Einschalten des linken
Fahrtrichtungsanzeigers, auf der
Instrumententafel blinkt die
Kontrollleuchte
.
Der Fahrtrichtungsanzeiger wird beim
Drehen des Lenkrads in
Geradeausstellung automatisch
zurückgestellt.„Lane Change” -Funktion
(Fahrbahnwechsel)
Für einen Fahrbahnwechsel den Hebel bis
zum ersten Impuls (zirka der halbe Weg)
verschieben.
Der Richtungsanzeiger der gewählten
Seite blinkt 5 Mal und schaltet dann
automatisch ab.
LEUCHTWEITENREGULIERUNG
Leuchtweitenregler
(wo vorhanden)
Dieser Regler ist nicht auf Fahrzeugen
mit Xenon-Scheinwerfern montiert
(Version Bi-Xenon Headlamps 35W), da
die dieser Typ von Scheinwerfern mit
einer automatischen
Scheinwerfereinstellung ausgestattet
ist.
Diese Funktion ist nur verfügbar, wenn
die Startvorrichtung auf ON steht.
2804126S0020EM
2904126V0015EM
28
KENNTNIS DES FAHRZEUGES
Page 43 of 228

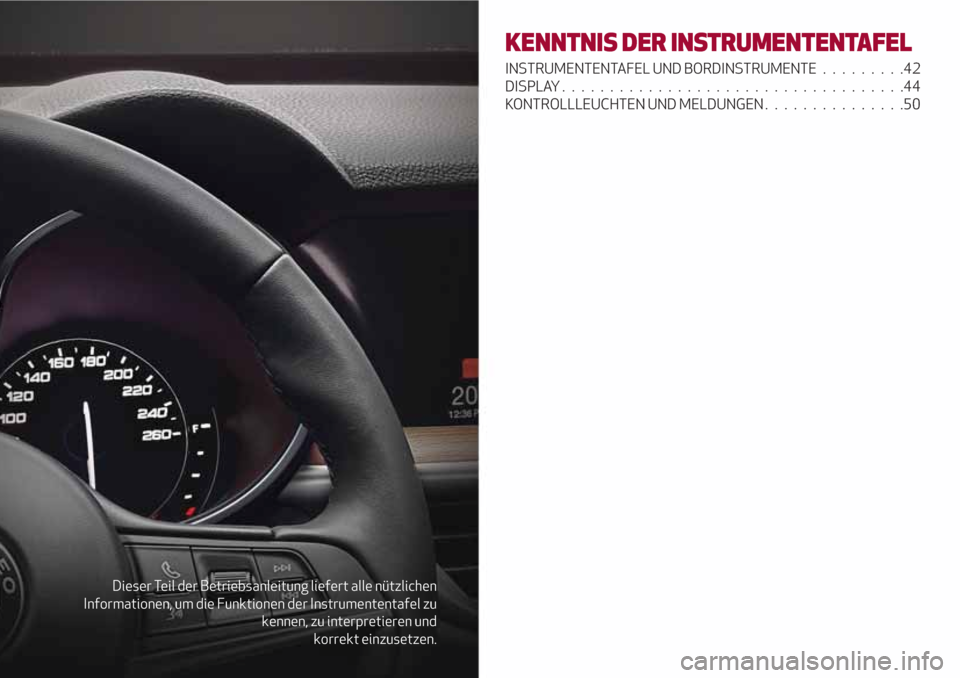

Dieser Teil der Betriebsanleitung liefert alle nützlichen
Informationen, um die Funktionen der Instrumententafel zu
kennen, zu interpretieren und
korrekt einzusetzen.
KENNTNIS DER INSTRUMENTENTAFEL
INSTRUMENTENTAFEL UND BORDINSTRUMENTE.........42
DISPLAY....................................44
KONTROLLLEUCHTEN UND MELDUNGEN...............50
Page 44 of 228

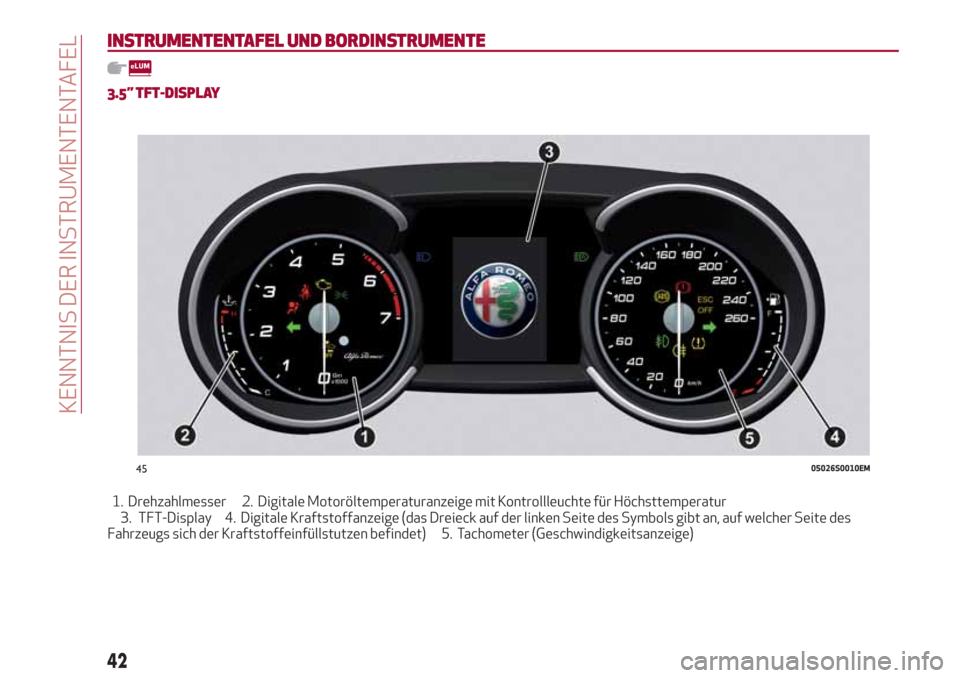

INSTRUMENTENTAFEL UND BORDINSTRUMENTE
3.5” TFT-DISPLAY
1. Drehzahlmesser 2. Digitale Motoröltemperaturanzeige mit Kontrollleuchte für Höchsttemperatur
3. TFT-Display 4. Digitale Kraftstoffanzeige (das Dreieck auf der linken Seite des Symbols gibt an, auf welcher Seite des
Fahrzeugs sich der Kraftstoffeinfüllstutzen befindet) 5. Tachometer (Geschwindigkeitsanzeige)
4505026S0010EM
42
KENNTNIS DER INSTRUMENTENTAFEL
Page 45 of 228

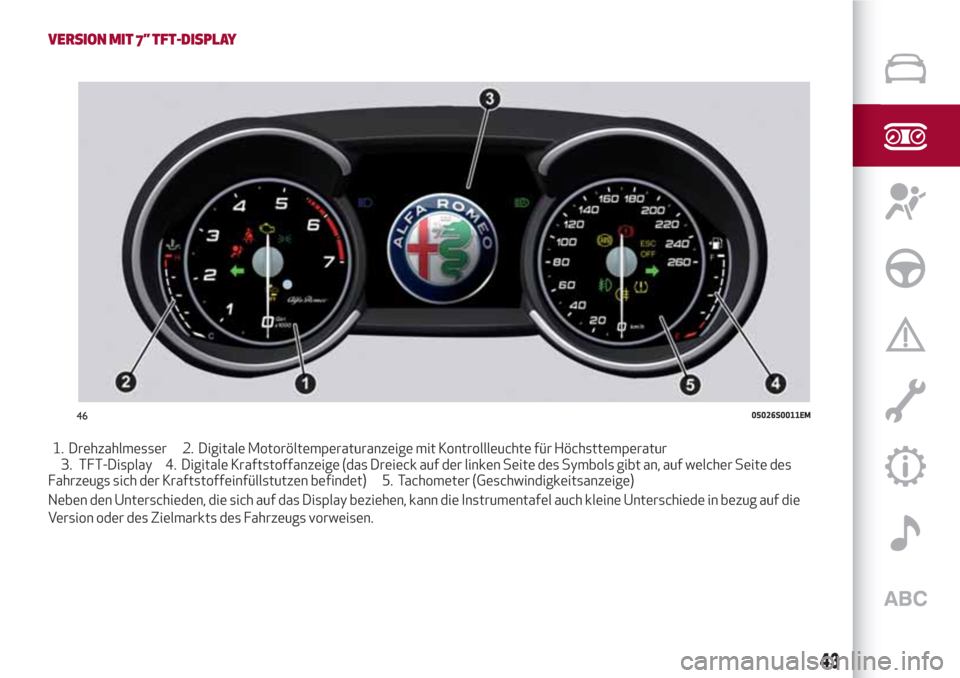

VERSION MIT 7” TFT-DISPLAY
1. Drehzahlmesser 2. Digitale Motoröltemperaturanzeige mit Kontrollleuchte für Höchsttemperatur
3. TFT-Display 4. Digitale Kraftstoffanzeige (das Dreieck auf der linken Seite des Symbols gibt an, auf welcher Seite des
Fahrzeugs sich der Kraftstoffeinfüllstutzen befindet) 5. Tachometer (Geschwindigkeitsanzeige)
Neben den Unterschieden, die sich auf das Display beziehen, kann die Instrumentafel auch kleine Unterschiede in bezug auf die
Version oder des Zielmarkts des Fahrzeugs vorweisen.
4605026S0011EM
43
Page 47 of 228

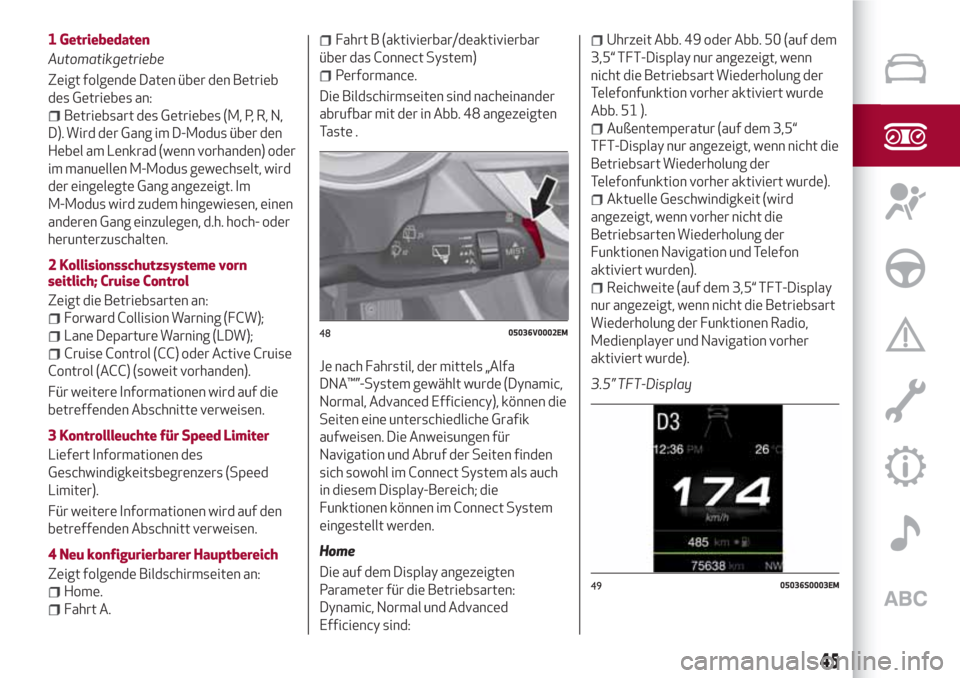

1 Getriebedaten
Automatikgetriebe
Zeigt folgende Daten über den Betrieb
des Getriebes an:
Betriebsart des Getriebes (M, P, R, N,
D). Wird der Gang im D-Modus über den
Hebel am Lenkrad (wenn vorhanden) oder
im manuellen M-Modus gewechselt, wird
der eingelegte Gang angezeigt. Im
M-Modus wird zudem hingewiesen, einen
anderen Gang einzulegen, d.h. hoch- oder
herunterzuschalten.
2 Kollisionsschutzsysteme vorn
seitlich; Cruise Control
Zeigt die Betriebsarten an:
Forward Collision Warning (FCW);
Lane Departure Warning (LDW);
Cruise Control (CC) oder Active Cruise
Control (ACC) (soweit vorhanden).
Für weitere Informationen wird auf die
betreffenden Abschnitte verweisen.
3 Kontrollleuchte für Speed Limiter
Liefert Informationen des
Geschwindigkeitsbegrenzers (Speed
Limiter).
Für weitere Informationen wird auf den
betreffenden Abschnitt verweisen.
4 Neu konfigurierbarer Hauptbereich
Zeigt folgende Bildschirmseiten an:
Home.
Fahrt A.
Fahrt B (aktivierbar/deaktivierbar
über das Connect System)
Performance.
Die Bildschirmseiten sind nacheinander
abrufbar mit der in Abb. 48 angezeigten
Taste .
Je nach Fahrstil, der mittels „Alfa
DNA™”-System gewählt wurde (Dynamic,
Normal, Advanced Efficiency), können die
Seiten eine unterschiedliche Grafik
aufweisen. Die Anweisungen für
Navigation und Abruf der Seiten finden
sich sowohl im Connect System als auch
in diesem Display-Bereich; die
Funktionen können im Connect System
eingestellt werden.
Home
Die auf dem Display angezeigten
Parameter für die Betriebsarten:
Dynamic, Normal und Advanced
Efficiency sind:
Uhrzeit Abb. 49 oder Abb. 50 (auf dem
3,5“ TFT-Display nur angezeigt, wenn
nicht die Betriebsart Wiederholung der
Telefonfunktion vorher aktiviert wurde
Abb. 51 ).
Außentemperatur (auf dem 3,5“
TFT-Display nur angezeigt, wenn nicht die
Betriebsart Wiederholung der
Telefonfunktion vorher aktiviert wurde).
Aktuelle Geschwindigkeit (wird
angezeigt, wenn vorher nicht die
Betriebsarten Wiederholung der
Funktionen Navigation und Telefon
aktiviert wurden).
Reichweite (auf dem 3,5“ TFT-Display
nur angezeigt, wenn nicht die Betriebsart
Wiederholung der Funktionen Radio,
Medienplayer und Navigation vorher
aktiviert wurde).
3.5” TFT-Display
4805036V0002EM
4905036S0003EM
45
