Alfa Romeo Stelvio 2017 Manuale del proprietario (in Italian)

Quanto può essere utile per capire com'è fatta e come funziona la
Sua automobile è contenuto in questo capitolo e illustrato con dati,
tabelle e grafici.
Per l'appassionato, il tecnico, ma anche semplicemente per chi vuol
conoscere in ogni dettaglio la propria vettura.
DATI TECNICI
DATI PER L'IDENTIFICAZIONE . . ....................180
MOTORE...................................181
CERCHI E PNEUMATICI..........................182
DIMENSIONI................................185
PESI.....................................186
RIFORNIMENTI...............................187
FLUIDI E LUBRIFICANTI.........................188
PRESTAZIONI................................191
CONSUMO DI COMBUSTIBILE.....................192
EMISSIONI DI CO2............................193
DISPOSIZIONI PER TRATTAMENTO VETTURA A FINE CICLO
VITA......................................194

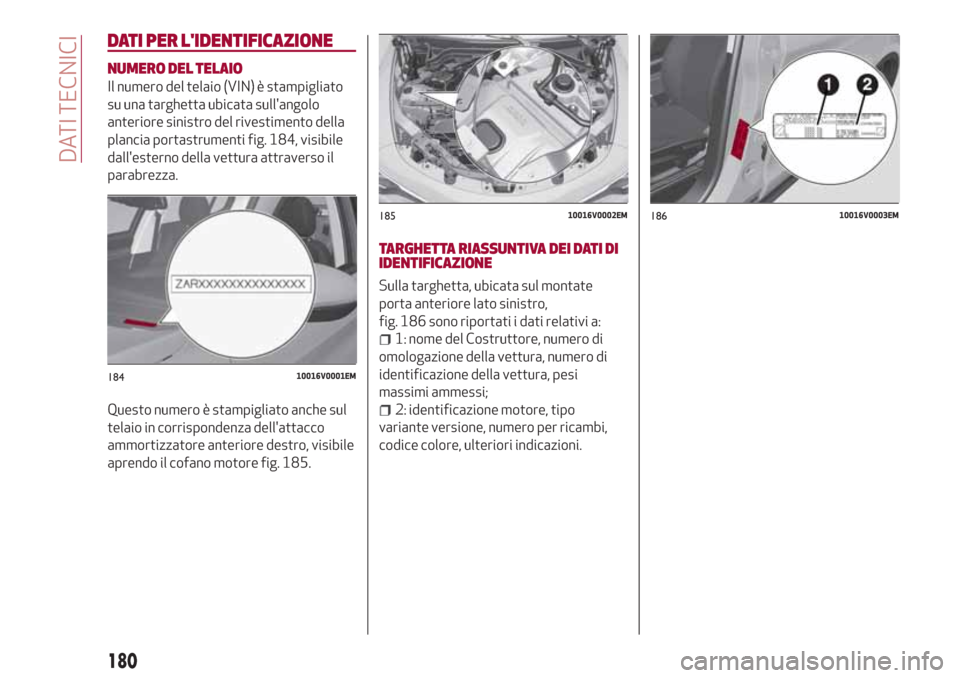

DATI PER L'IDENTIFICAZIONE
NUMERO DEL TELAIO
Il numero del telaio (VIN) è stampigliato
su una targhetta ubicata sull'angolo
anteriore sinistro del rivestimento della
plancia portastrumenti fig. 184, visibile
dall'esterno della vettura attraverso il
parabrezza.
Questo numero è stampigliato anche sul
telaio in corrispondenza dell'attacco
ammortizzatore anteriore destro, visibile
aprendo il cofano motore fig. 185.
TARGHETTA RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
Sulla targhetta, ubicata sul montate
porta anteriore lato sinistro,
fig. 186 sono riportati i dati relativi a:
1: nome del Costruttore, numero di
omologazione della vettura, numero di
identificazione della vettura, pesi
massimi ammessi;
2: identificazione motore, tipo
variante versione, numero per ricambi,
codice colore, ulteriori indicazioni.
18410016V0001EM
18510016V0002EM18610016V0003EM
180
DATI TECNICI

MOTORE
Motore 2.0 T4 MAir280 CV
CicloOtto
Numero e posizione cilindri4 in linea
Diametro e corsa stantuffi
(mm)84/90
Cilindrata totale (cm³)1995
Rapporto di compressione10 ± 0,35
Potenza massima (ECE) (kW)206
Potenza massima (ECE) (CV)280
Regime corrispondente (giri/min)5250
Coppia massima (ECE) (Nm)400
Coppia massima (ECE) (kgm)40,8
Regime corrispondente (giri/min)2250
Combustibile Benzina verde senza piombo 95 R.O.N. (Specifica EN228)
181

CERCHI E PNEUMATICI
CERCHI E PNEUMATICI IN DOTAZIONE
179)
Versione Cerchi Pneumatici Pneumatici da neve
2.0 T4 MAir17 x 7.5J 225/65 R17
235/65 R17
17 x 8J 235/65 R17
18 x8J 235/60 R18
235/60 R18 19 x 8J 235/55 R19
20 x 8.5J 255/45 R20
Ruotino di scorta
(ove presente)195/75 18 —
NOTA Sul Libretto di circolazione sono riportati tutti gli pneumatici omologati.
182
DATI TECNICI

PRESSIONE DI GONFIAGGIO A FREDDO
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il corretto
valore a pneumatico freddo.
Se necessita sollevare la vettura fare riferimento al paragrafo "Sollevamento della vettura" nel capitolo "In emergenza".
Motore 2.0 T4 MAir
PneumaticiA vuoto e medio carico A pieno carico
Anteriore Posteriore Anteriore Posteriore
225/65 R17 2,1 2,3 2,3 2,6
235/65
R17
2,1
(*)2,3(*)2,3(*)2,6(*)
235/60 R18
2,1(*)2,3(*)2,3(*)2,6(*)
235/55 R19 2,1 2,3 2,3 2,6
255/45 R20 2,1 2,3 2,3 2,6
195/75 18
(Ruotino di scorta)3,0
(*) Pressioni idonee per tutte le tipologie di pneumatici (estivi ed invernali)
183

CATENE DA NEVE
76)
Versioni a trazione posteriore ed integrale
È possibile l’installazione di catene da 9 mm su tutti i pneumatici ad eccezione degli R20.
Si raccomanda l’utilizzo di catene da neve disponibili presso la Rete Assistenziale Alfa Romeo.
Avvertenze
L'impiego delle catene da neve è subordinato alle norme vigenti in ogni Paese. In alcuni Paesi, gli pneumatici identificati dalla sigla
M+S (Mud and Snow) sono considerati dotazioni invernali; il loro utilizzo è perciò equiparato all'utilizzo delle catene da neve.
Le catene da neve devono essere applicate solo sugli pneumatici delle ruote posteriori.
Controllare la tensione delle catene da neve dopo aver percorso alcune decine di metri.
AVVERTENZA L'uso di catene da neve con pneumatici di dimensioni non originali può danneggiare la vettura.
AVVERTENZA L'uso di pneumatici di misura o tipologia diverse (M+S, da neve, ecc...) tra asse anteriore e posteriore può
compromettere la guidabilità della vettura, con il rischio di perdita di controllo e di incidenti.
ATTENZIONE
179)Nel caso in cui vengano utilizzati pneumatici invernali con indice di velocità inferiore a quanto indicato sul Libretto di circolazione, non
superare la velocità massima corrispondente all'indice di velocità utilizzato.
AVVERTENZA
76)Con le catene montate, mantenere una velocità moderata; non superare la velocità di 50 km/h. Evitare le buche, non salire sui gradini o
marciapiedi e non percorrere lunghi tratti su strade non innevate, per non danneggiare la vettura ed il manto stradale.
184
DATI TECNICI

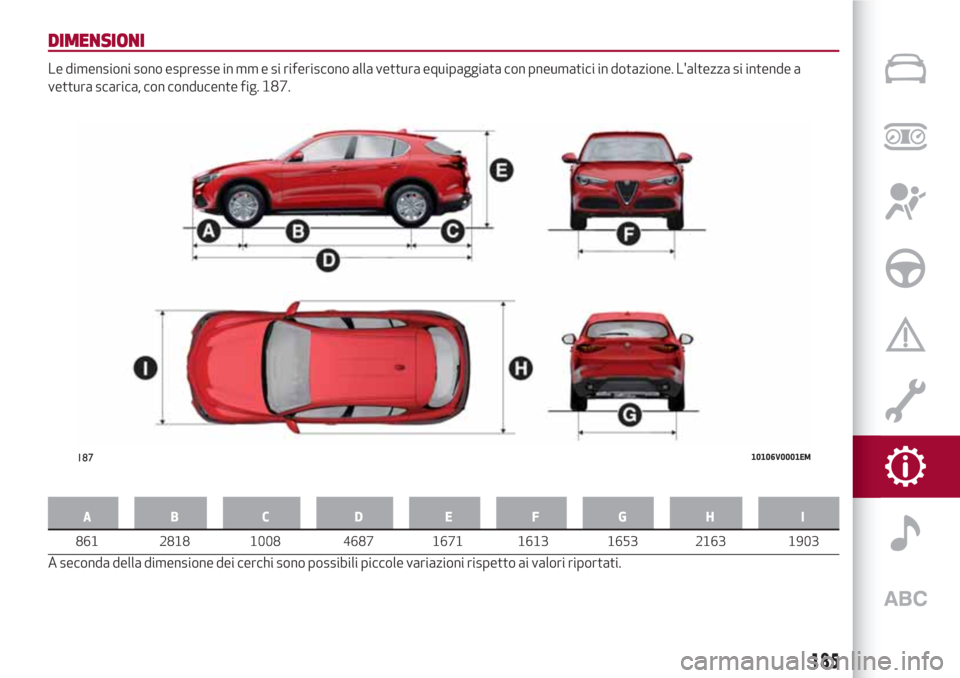

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica, con conducente fig. 187.
AB C D EFGH I
8
Û
Ö2818 10
Õ
Ý4687 16
Ü
Ö161
Ø16
Ú
Ø2163 1903
A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
18710106V0001EM
185

PESI
Pesi (kg)Motore 2.0 T4 MAir
Peso a vuoto (con tutti i liquidi, serbatoio combustibile riempito al 90% e senza optional) 1660
Portata utile compreso il guidatore
(*)640
Carichi massimi ammessi
(**)
– asse anteriore1070
– asse posteriore1320
– totale2300
Carichi trainabili
– rimorchio frenato2300
– rimorchio non frenato750
Carico massimo sul tetto75
Carico massimo sulla sfera (rimorchio frenato) 95
(*) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi
ammessi.
186
DATI TECNICI

RIFORNIMENTI
Motore 2.0 T4 MAir280 CV
Serbatoio del combustibile (litri)64
compresa una riserva di (litri)9,6
Impianto di raffreddamento serbatoio primario (litri) 9,25
Impianto di raffreddamento serbatoio secondario (litri) 5,25
Coppa del motore e filtro (litri)5,2
Circuito freni idraulici (litri)0,9
Recipiente liquido lavacristallo (litri) 4,1
Cambio automatico AWD (litri)9,3
Cambio automatico RWD (litri)
Differenziale RDU 230-LSD (litri) 0,9
Differenziale RDU 210-eLSD (ove presente) (litri) 1,4
Differenziale RDU 210/215-LSD (litri) 1,1
Ripartitore AWD System FAD (litri) 0,5
Ripartitore AWD System TRANSFER CASE (litri) 0,7
187
9,3

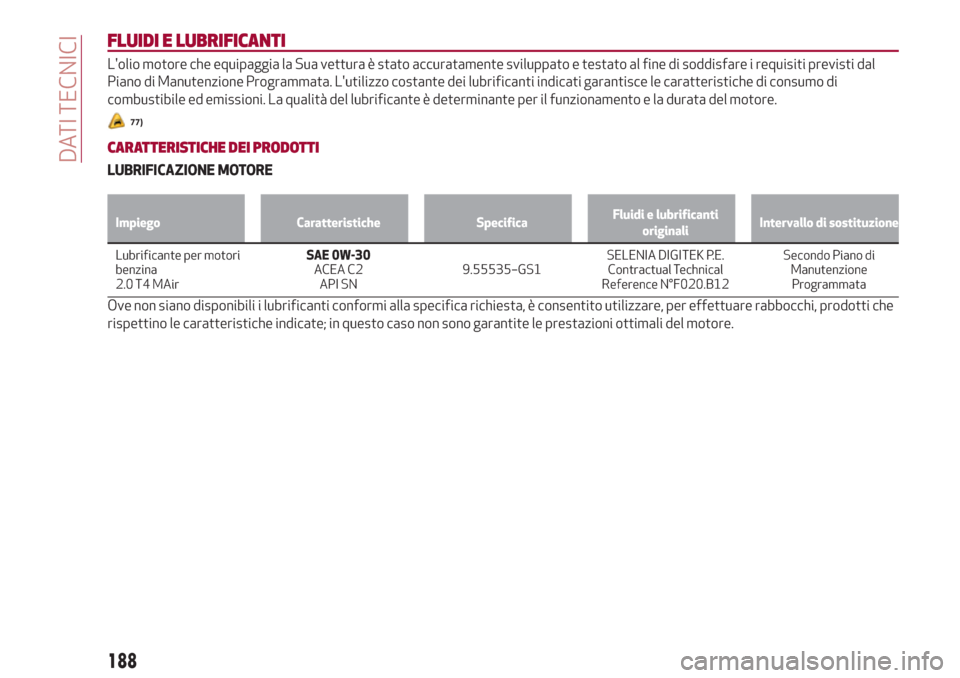

FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti dal
Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo di
combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
77)
CARATTERISTICHE DEI PRODOTTI
LUBRIFICAZIONE MOTORE
Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliIntervallo di sostituzione
Lubrificante per motori
benzina
2.0 T4 MAirSAE 0W-30
ACEA C2
API SN9.55535–GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N°F020.B12Secondo Piano di
Manutenzione
Programmata
Ove non siano disponibili i lubrificanti conformi alla specifica richiesta, è consentito utilizzare, per effettuare rabbocchi, prodotti che
rispettino le caratteristiche indicate; in questo caso non sono garantite le prestazioni ottimali del motore.
