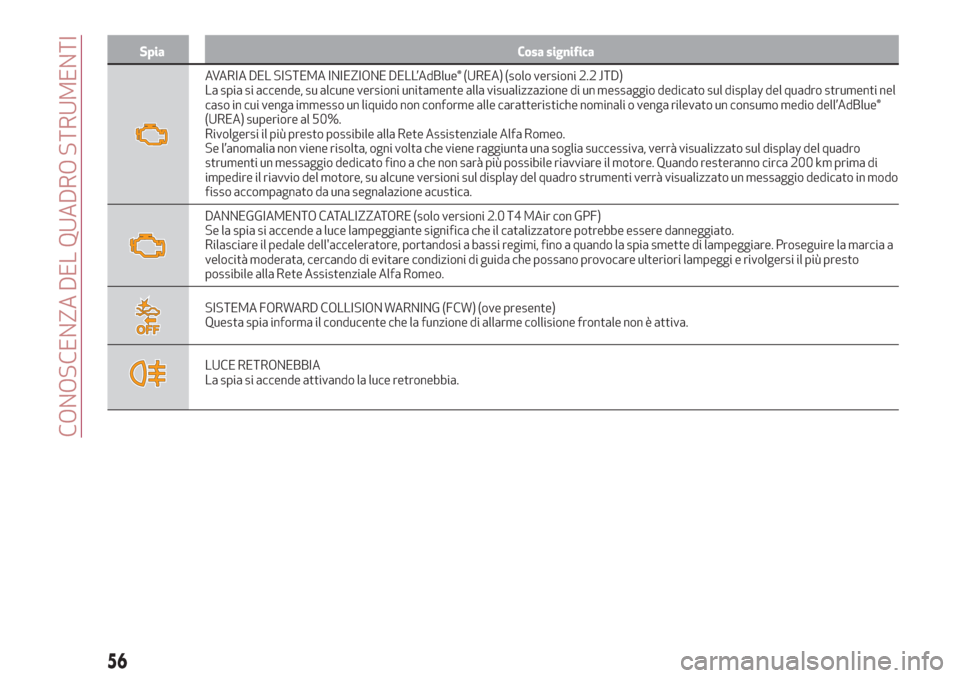

Spia Cosa significa
AVARIA DEL SISTEMA INIEZIONE DELL’AdBlue® (UREA) (solo versioni 2.2 JTD)
La spia si accende, su alcune versioni unitamente alla visualizzazione di un messaggio dedicato sul display del quadro strumenti nel
caso in cui venga immesso un liquido non conforme alle caratteristiche nominali o venga rilevato un consumo medio dell’AdBlue®
(UREA) superiore al 50%.
Rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
Se l’anomalia non viene risolta, ogni volta che viene raggiunta una soglia successiva, verrà visualizzato sul display del quadro
strumenti un messaggio dedicato fino a che non sarà più possibile riavviare il motore. Quando resteranno circa 200 km prima di
impedire il riavvio del motore, su alcune versioni sul display del quadro strumenti verrà visualizzato un messaggio dedicato in modo
fisso accompagnato da una segnalazione acustica.
DANNEGGIAMENTO CATALIZZATORE (solo versioni 2.0 T4 MAir con GPF)
Se la spia si accende a luce lampeggiante significa che il catalizzatore potrebbe essere danneggiato.
Rilasciare il pedale dell'acceleratore, portandosi a bassi regimi, fino a quando la spia smette di lampeggiare. Proseguire la marcia a
velocità moderata, cercando di evitare condizioni di guida che possano provocare ulteriori lampeggi e rivolgersi il più presto
possibile alla Rete Assistenziale Alfa Romeo.
SISTEMA FORWARD COLLISION WARNING (FCW) (ove presente)
Questa spia informa il conducente che la funzione di allarme collisione frontale non è attiva.
LUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
56
CONOSCENZA DEL QUADRO STRUMENTI
Page 70 of 248

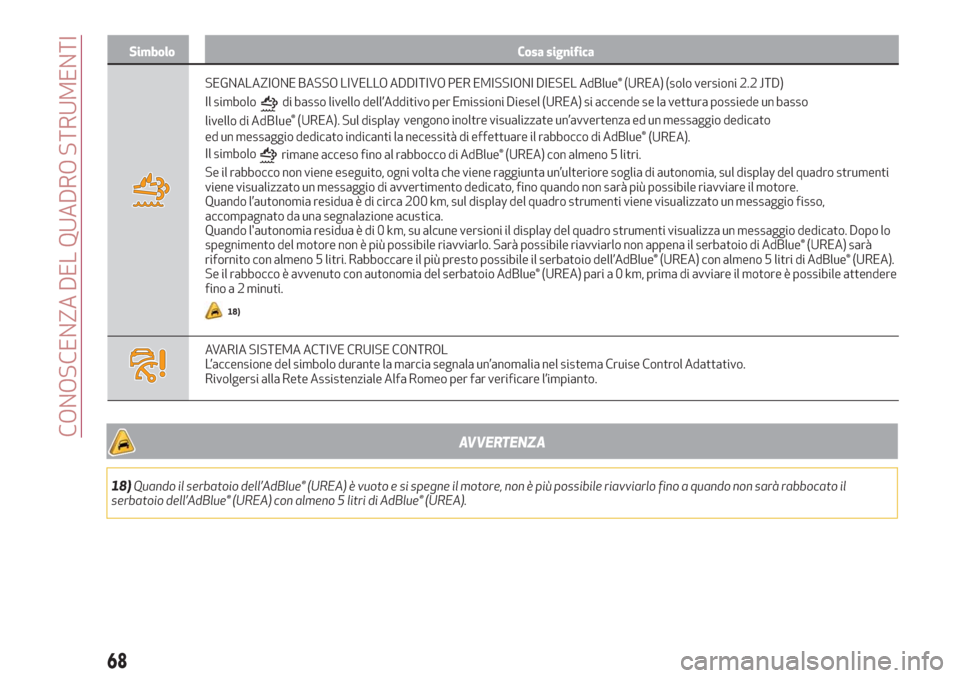

Simbolo Cosa significa
SEGNALAZIONE BASSO LIVELLO ADDITIVO PER EMISSIONI DIESEL AdBlue® (UREA) (solo versioni 2.2 JTD)
Il simbolo
livello diAdBlue (UREA). Sul displayvengono inoltre visualizzate un’avvertenza ed un messaggio dedicato
(UREA).
Il simbolo
rimane acceso fino al rabbocco di AdBlue® (UREA) con almeno 5 litri.
Se il rabbocco non viene eseguito, ogni volta che viene raggiunta un’ulteriore soglia di autonomia, sul display del quadro strumenti
viene visualizzato un messaggio di avvertimento dedicato, fino quando non sarà più possibile riavviare il motore.
Quando l’autonomia residua è di circa 200 km, sul display del quadro strumenti viene visualizzato un messaggio fisso,
accompagnato da una segnalazione acustica.
Quando l'autonomia residua è di 0 km, su alcune versioni il display del quadro strumenti visualizza un messaggio dedicato. Dopo lo
spegnimento del motore non è più possibile riavviarlo. Sarà possibile riavviarlo non appena il serbatoio di AdBlue® (UREA) sarà
rifornito con almeno 5 litri. Rabboccare il più presto possibile il serbatoio dell’AdBlue® (UREA) con almeno 5 litri di AdBlue® (UREA).
Se il rabbocco è avvenuto con autonomia del serbatoio AdBlue® (UREA) pari a 0 km, prima di avviare il motore è possibile attendere
fino a 2 minuti.
18)
AVARIA SISTEMA ACTIVE CRUISE CONTROL
L’accensione del simbolo durante la marcia segnala un’anomalia nel sistema Cruise Control Adattativo.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
68
CONOSCENZA DEL QUADRO STRUMENTI
di basso livello dell’Additivo per Emissioni Diesel (UREA) si accende se la vettura possiede un basso
ed un messaggio dedicato indicanti la necessità di effettuare il rabbocco di AdBlue®
AVVERTENZA
18)Quando il serbatoio dell’AdBlue® (UREA) è vuoto e si spegne il motore, non è più possibile riavviarlo fino a quando non sarà rabbocato il
serbatoio dell’AdBlue® (UREA) con almeno 5 litri di AdBlue® (UREA).
®
Page 113 of 248
Entriamo nel "cuore" dell'auto: vediamo come utilizzarla al meglio
in tutte le sue potenzialità. Ecco come guidarla in sicurezza in ogni
situazione facendo di lei una piacevole compagna di viaggio
attenta al nostro comfort e al nostro portafogli.
AVVIAMENTO E GUIDA
AVVIAMENTO DEL MOTORE.......................112
IN SOSTA..................................113
CAMBIO AUTOMATICO . .........................116
SISTEMA “Alfa DNA™”...........................119
START&STOPEVO............................120
SPEED LIMITER ..............................121
CRUISE CONTROL.............................122
ACTIVE CRUISE CONTROL........................123
SISTEMA PARK SENSORS ........................130
SISTEMA LANE DEPARTURE WARNING (LDW)
(avviso di superamento corsia)......................133
TELECAMERA POSTERIORE (Rear Back-up Camera /
Dynamic Gridlines)............................134
RIFORNIMENTO DELLA VETTURA...................135
ADDITIVO PER EMISSIONI DIESEL AdBlue® (UREA).........141
SUGGERIMENTI PER LA GUIDA.....................141
TRAINO DI RIMORCHI . ..........................142
Page 138 of 248
a rifornimento ultimato, prima di
rimuovere l'erogatore, attendere almeno
10 secondi per consentire al
combustibile di defluire all'interno del
serbatoio;
estrarre quindi l'erogatore dal
bocchettone, richiudere il tappo e
successivamente chiudere lo sportello.
La procedura di rifornimento
precedentemente descritta è illustrata
sulla targhetta (ove presente) ubicata
all'interno dello sportello combustibile.
RABBOCCO ADDITIVO PER EMISSIONI
DIESEL AdBlue®
(solo versioni 2.2 JTD)
125)
Condizioni preliminari
L’AdBlue® congela a temperature inferiori
a –11 °C: nel caso in cui la vettura sia
rimasta in sosta per un lungo periodo di
tempo a tali temperature il rifornimento
potrebbe risultare difficoltoso. Per tali
ragioni è consigliabile ricoverare la
vettura in un garage e/o ambiente
riscaldato ed attendere che l’AdBlue®
torni allo stato liquido, prima di
procedere con il rifornimento.
Procedere come segue:
parcheggiare la vettura in piano;
spegnere il motore portando il
dispositivo di avviamento in posizione
STOP;
aprire lo sportello combustibile 1fig. 115 e successivamente svitare e
rimuovere il tappo 3 (di colore azzurro)
dal bocchettone di riempimento
dell'AdBlue® e riporlo nell'apposita sede
4.
Rifornimento con erogatori
È consentito il rifornimento presso
qualsiasi distributore di AdBlue®.
Procedere come segue:
inserire la pistola erogatrice
dell’AdBlue® nel bocchettone di
riempimento, iniziare l’erogazione e, al
sopraggiungere del primo scatto
interrompere il riempimento (lo scatto
indica che il serbatoio dell’AdBlue® è
pieno). Non procedere oltre con il
riempimento per evitare versamenti di
AdBlue®;
estrarre la pistola.
Rifornimento con contenitori
Procedere come segue:
verificare data di scadenza;
leggere i consigli di utilizzo presenti
sull'etichetta prima di procedere al
versamento del contenuto del flacone nel
serbatoio dell'AdBlue®;
in caso di riempimento con sistemi non
avvitabili (ad es. taniche), dopo la
visualizzazione della segnalazione sul
display del quadro strumenti (fare
riferimento al paragrafo “Spie e
messaggi” nel capitolo “Conoscenza del
quadro strumenti”) riempire il serbatoio
11507226V0042EM
11607206V0001EM
136
AVVIAMENTO E GUIDA
Page 139 of 248
AdBlue® con una quantità di liquido
minima di 5 litri;
in caso di utilizzo contenitori avvitabili
al bocchettone, il serbatoio è da ritenersi
pieno quando il livello di AdBlue® nel
contenitore interrompe la sua discesa.
Non procedere oltre.
Operazioni al termine del rifornimento
Procedere come segue:
montare nuovamente il tappo 3
fig. 115 sul bocchettone di riempimento
dell‘AdBlue®, ruotandolo in senso orario e
avvitandolo completamente;
portare il dispositivo di avviamento in
posizione ON (non è necessario avviare il
motore);
attendere lo spegnimento della
segnalazione sul display del quadro
strumenti prima di movimentare la
vettura. La segnalazione può rimanere
accesa da pochi secondi a circa mezzo
minuto. Nel caso di avviamento del
motore e movimentazione della vettura,
la segnalazione rimarrà visualizzata per
un periodo di tempo più lungo, senza
tuttavia pregiudicare la funzionalità del
motore;
se il rabbocco viene effettuato con il
serbatoio dell'AdBlue® vuoto fare
riferimento al paragrafo “Rifornimenti”
nel capitolo “Dati tecnici”, è necessario
attendere 2 minuti prima di avviare il
motore.
AVVERTENZA Se viene versato
dell'AdBlue® fuori dal bocchettone di
riempimento, ripulire bene l'area e
procedere nuovamente al riempimento.
Se il liquido si è cristallizzato, eliminarlo
mediante una spugna e con acqua calda.
ATTENZIONE
NON SUPERARE IL LIVELLO
MASSIMO: può causare danni al
serbatoio. L'AdBlue® congela al di sotto
di –11 °C. Anche se il sistema è
progettato per funzionare al di sotto
del punto di congelamento dell'AdBlue®
è bene non riempire il serbatoio oltre il
livello massimo perché se l'AdBlue® si
congela il sistema può subire danni.
Attenersi a quanto descritto nel
presente paragrafo.
In caso di versamento dell'AdBlue® su
superfici verniciate o in alluminio,
ripulire immediatamente l'area con
acqua e usare materiale assorbente per
raccogliere il fluido che è stato versato
a terra.
Non tentare di avviare il motore se
l'AdBlue® è stata aggiunta
accidentalmente al serbatoio del
combustibile Diesel, questo può portare
gravi danni al motore, rivolgersi alla
Rete Assistenziale Alfa Romeo.
Non aggiungere additivi o altri liquidi
ad AdBlue®, ciò potrebbe danneggiare il
sistema.
L’utilizzo di AdBlue® non conforme o
degradato può portare all’accensione
delle segnalazioni sul display del
quadro strumenti (fare riferimento al
paragrafo “Spie e messaggi” nel
capitolo “Conoscenza del quadro
strumenti”).
Non travasare mai l'AdBlue® in un
altro recipiente: perderebbe le sue
qualità di purezza.
In caso di danni al sistema di
depurazione dei gas di scarico derivanti
dall'uso di additivi/acqua di rubinetto,
all'introduzione di gasolio, o comunque
alla non osservanza delle prescrizioni,
la garanzia decade.
In caso di esaurimento dell’AdBlue®
fare riferimento al paragrafo “Spie e
messaggi” nel capitolo “Conoscenza del
quadro strumenti” per continuare con
un normale utilizzo della vettura.
Il livello di AdBlue® non si aggiorna in
caso di vettura parcheggiata su strada
in pendenza.
137
Page 142 of 248
Versioni con Cargo Box e ruotino di
scorta
(ove presente)
Procedere come segue:
aprire il portellone vano bagagli e
successivamente sollevare verso l’alto il
piano di carico fig. 120;
svitare il dispositivo di bloccaggio 1
fig. 123 ed estrarre il ruotino di scorta in
modo da raggiungere il cavo 1 fig. 124 di
apertura di emergenza, ubicato a lato del
bocchettone;
tirare il cavo per sbloccare la serratura
dello sportello combustibile;
aprire lo sportello combustibile
premendo su di esso.
AVVERTENZA Il lavaggio del vano
bocchettone mediante una lancia ad alta
pressione deve avvenire ad una distanza
di almeno 20 cm.
ATTENZIONE
122)Non apporre all'estremità del
bocchettone nessun oggetto/tappo rispetto
a quanto previsto sulla vettura. L'utilizzo di
oggetti/tappi non conformi potrebbe
causare aumenti di pressione all'interno del
serbatoio, creando condizioni di pericolo.
123)Non avvicinarsi al bocchettone del
serbatoio con fiamme libere o sigarette
accese: pericolo d'incendio. Evitare anche di
avvicinarsi troppo al bocchettone con il viso,
per non inalare vapori nocivi.
124)Non utilizzare il telefono cellulare in
prossimità della pompa di rifornimento
combustibile: possibile rischio di incendio.125)Se l’AdBlue si surriscalda per un
periodo prolungato all'interno del serbatoio
ad oltre 50 °C (ad es. a causa di
un'irradiazione solare diretta), l’AdBlue può
decomporsi producendo vapori di
ammoniaca. I vapori di ammoniaca hanno un
odore pungente: quando viene svitato il
tappo del serbatoio di AdBlue, fare
attenzione pertanto a non inalare eventuali
vapori di ammoniaca in uscita dal serbatoio.
In questa concentrazione, comunque, i vapori
di ammoniaca non sono nocivi o pericolosi
per la salute.
12308066V0010EM
12407226V0044EM
140
AVVIAMENTO E GUIDA
Page 143 of 248
ADDITIVO PER EMISSIONI
DIESEL AdBlue® (UREA)
(solo versioni 2.2 JTD)
La vettura è dotata di un sistema di
iniezione dell'UREA e un catalizzatore a
Riduzione Catalitica Selettiva per
rispettare gli standard sulle emissioni.
Questi due sistemi permettono di
rispettare i requisiti per le emissioni
Diesel; riuscendo allo stesso tempo a
mantenere livelli di risparmio di
combustibile, guidabilità, coppia e
potenza. Per i messaggi e gli avvisi di
sistema fare riferimento al paragrafo
“Spie e messaggi” nel capitolo
“Conoscenza del quadro strumenti”.
L’AdBlue® (UREA) è considerato un
prodotto molto stabile con una lunga
durata di conservazione. Mantenuto a
temperature INFERIORI A 32 °C, potrà
essere conservato almeno per un anno.
Per ulteriori informazioni sulla tipologia
del liquido AdBlue® fare riferimento al
paragrafo “Fluidi e Lubrificanti” nel
capitolo “Dati tecnici”.
La vettura è dotata di un sistema
automatico di riscaldamento dell‘AdBlue®
che, quando il motore è avviato, permette
al sistema di funzionare correttamente a
temperature inferiori a –11 °C.
ATTENZIONE Il liquido AdBlue® congela a
temperature inferiori a –11 °C.
SUGGERIMENTI PER LA GUIDA
RISPARMIO DI COMBUSTIBILE
Di seguito sono riportati alcuni utili
suggerimenti che consentono di ottenere
un risparmio di combustibile ed un
conseguente contenimento delle
emissioni nocive.
Manutenzione della vettura
Curare la manutenzione della vettura
eseguendo i controlli e gli interventi
previsti nel “Piano di manutenzione
programmata” (vedere capitolo
“Manutenzione e cura”).
Pneumatici
Controllare periodicamente la pressione
degli pneumatici con un intervallo non
superiore alle 4 settimane: se la
pressione è troppo bassa aumentano i
consumi in quanto maggiore è la
resistenza al rotolamento.
Carichi inutili
Non viaggiare con il vano bagagli
sovraccarico. Il peso della vettura ed il
suo assetto influenzano fortemente i
consumi e la stabilità.
Utilizzatori elettrici
Utilizzare i dispositivi elettrici solo per il
tempo necessario. Il lunotto termico, i
proiettori supplementari, i tergicristalli,
la ventola dell’impianto di riscaldamento
assorbono una notevole quantità dicorrente, provocando di conseguenza un
aumento del consumo di combustibile
(fino a +25% su ciclo urbano).
Climatizzatore
L'utilizzo del climatizzatore provoca un
aumento dei consumi: quando la
temperatura esterna lo consente,
utilizzare preferibilmente la semplice
aerazione.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche, non
certificate allo scopo, può penalizzare
aerodinamica e consumi.
STILE DI GUIDA
Avviamento
Non far scaldare il motore con vettura
ferma né al regime minimo né elevato: in
queste condizioni il motore si scalda
molto più lentamente, aumentando
consumi ed emissioni. È consigliabile
partire subito e lentamente, evitando
regimi elevati: in tal modo il motore si
scalderà più rapidamente.
Manovre inutili
Evitare colpi di acceleratore quando si è
fermi al semaforo o prima di arrestare il
motore. Quest’ultima manovra, come
anche la “doppietta”, sono inutili
provocando un aumento dei consumi e
dell’inquinamento.
141
Page 180 of 248
MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire alla vettura
una lunga vita in condizioni ottimali.
Per questo Alfa Romeo ha predisposto
una serie di controlli e di interventi di
manutenzione a cadenze chilometriche e,
per versioni/mercati dove previsto,
temporali prestabilite, come descritto
nel Piano di Manutenzione Programmata.
Prima di ciascun tagliando è
comunque
sempre necessario fare attenzione a
quanto descritto sul Piano Manutenzione
Programmata (ad es. verificare
periodicamente il livello dei liquidi, la
pressione degli pneumatici, ecc...).
Il servizio di Manutenzione Programmata
viene effettuato dalla Rete Assistenziale
Alfa Romeo a tempi prefissati. Se
durante l’effettuazione di ciascun
intervento, oltre alle operazioni previste,
si
dovesse presentare la necessità di
ulteriori sostituzioni o riparazioni, queste
potranno venire eseguite solo con il Suo
esplicito consenso.
AVVERTENZA I tagliandi di
Manutenzione Programmata sono
prescritti dal Costruttore. La mancata
esecuzione degli stessi può comportare
la decadenza della garanzia.
Le consigliamo di segnalare alla Rete
Assistenziale Alfa Romeo eventuali
Œ … ‹ ˆ
}
CONTROLLI PERIODICI
Ogni anno oppure 1.000 km oppure prima
di lunghi viaggi controllare ed
eventualmente ripristinare:
livello liquido raffreddamento motore;
livello liquido freni (se insufficiente
rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo);
livello Additivo per emissioni Diesel
AdBlue (UREA) (solo versioni 2.2 JTD);
livello liquido lavacristallo;
pressione e condizione degli
pneumatici;
funzionamento impianto di
illuminazione
(fari, indicatori di direzione,
emergenza, ecc.);
funzionamento impianto
tergi/lavacristallo e posizionamento/
usura spazzole tergicristallo.
ˆ ‹ Š
€ } ˆ ˆ
A>>> ˆ Šd ‹ Š
Ž … Œ Ž …
¦ ’
s } Š ‹ ‰ ‹
… Š € … } – … ‹ Š …
UTILIZZO GRAVOSO DELLA VETTURA
Nel caso di utilizzo della vettura in una
delle seguenti condizioni:
strade polverose;
tragitti brevi (meno di 7-8 km) e
ripetuti e con temperatura esterna sotto
zero;
motore che gira frequentemente al
minimo o guida su lunghe distanze a
bassa velocità oppure in caso di lunga
inattività;
in caso di lunga inattività;
è necessario effettuare le seguenti
verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione
Programmata:
controllo condizioni e usura pattini
freni a disco anteriori e posteriori;
controllo stato pulizia serrature
cofano motore e vano bagagli, pulizia e
lubrificazione leverismi;
controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico/
alimentazione combustibile/freni)
elementi in gomma (cuffie/
manicotti/boccole ecc.);
controllo stato di carica e livello
liquido batteria (elettrolito);
controllo visivo condizioni cinghie
comandi accessori;
controllo ed eventuale sostituzione
olio motore e filtro olio;
controllo ed eventuale sostituzione
filtro antipolline;
controllo ed eventuale sostituzione
filtro aria;
controllo ed eventuale sostituzione
filtro combustibile Bad Fuel (ove
presente).
178
MANUTENZIONE E CURA
Page 184 of 248
PIANO DI MANUTENZIONE PROGRAMMATA (versioni Diesel - Motore 2.2 JTD)
AVVERTENZA Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata mantenendo la
frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione. Attenzione:
riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo intervallo consentito per alcune
operazioni!
Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo stato di carica della batteria con apposito
strumento●●●●●●●●●●
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione; controllo condizioni/scadenza
ricarica kit di riparazione rapida (ove presente)
●●●●●●●●●●
Controllo funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, vano bagagli, abitacolo,
vano portaoggetti, spie quadro strumenti, ecc.)
●●●●●●●●●●
Controllo ed eventuale ripristino livello liquidi vano motore
(raffreddamento motore, freni/frizione idraulica,
lavacristalli, batteria) (1) (2)
●●●●●●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●●●●●●
Controllo, mediante presa di diagnosi, funzionalità sistemi
alimentazione/controllo motore, emissioni e degrado olio
motore (3)
●●●●●●●●●●
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
(2) Il consumo di additivo AdBlue (UREA) dipende dalle condizioni di utilizzo della vettura e viene segnalato tramite l’accensione del simbolo e la visualizzazione del
messaggio dedicato sul display del quadro strumenti.
(3) Se la qualità dell'olio rilevato da diagnostica veicolo risulta inferiore al 20% si suggerisce di eseguire la sostituzione di olio motore e filtroolio allo scopo di evitare un
ulteriore intervento manutentivo nel breve periodo.
182
MANUTENZIONE E CURA
Page 210 of 248
RIFORNIMENTI
80) 81)
2.0 T4 MAir 2.2 JTDCombustibili prescritti e
lubrificanti originali
Serbatoio del combustibile (litri) 64
58/64(*)
Benzina verde senza piombo
(Specifica EN228) (motore
2.0 T4 MAir) / Gasolio per
autotrazione (Specifica EN590 e
EN16734) (motore 2.2 JTD) compresa una riserva di (litri)
(motore 2.0 T4 MAir)9,6 –
compresa una riserva di (litri)
(motore 2.2 JTD con serbatoio
del combustibile di 58 litri)– 9,0
compresa una riserva di (litri)
(motore 2.2 JTD con serbatoio
del combustibile di 64 litri)–10
Serbatoio AdBlue® (ove
presente) capacità di circa (litri)– 16,1AdBlue® (Specifica DIN 70 070 e
ISO 22241-1) (motore 2.2 JTD)
Impianto di raffreddamento
serbatoio primario (litri)8,8 / 9,25
(**)7,8 / 8,0(***)Miscela di acqua distillata e
PARAFLU UP al 50%(****)Impianto di raffreddamento
serbatoio secondario (litri)4,3 / 5,25(**)4,7(***)
(*) Per mercati ove previsto
(**) Versioni 280 CV
(***) Versioni 190 CV/210 CV AWD
(****) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU UP e del 40% di acqua demineralizzata.
208
DATI TECNICI
