Page 49 of 248
1 Informazioni cambio
Visualizza le seguenti informazioni
relative alla modalità di funzionamento
del cambio (M, P, R, N, D).
In modalità D, qualora si effettui un
cambio marcia tramite leve al volante
(ove presenti) oppure in modalità
manuale M, indica anche la marcia
inserita.
In modalità M segnala inoltre la necessità
di cambio marcia sia a salire che a scalare.
2 Sistemi anti collisione anteriore,
laterale, Cruise Control
Visualizza il funzionamento delle
modalità:
Forward Collision Warning (FCW)
Lane Departure Warning (LDW)
Cruise Control (CC) oppure Active
Cruise Control (ACC) (ove presente)
Per maggiori informazioni consultare i
relativi paragrafi.
3 Spia limite di velocità
Segnala le informazioni relative alla
funzione Speed Limiter.
Per maggiori informazioni consultare il
relativo paragrafo.
4 Area principale riconfigurabile
Può visulizzare le seguenti videate:
Home
Trip A
Trip B (attivabile/disattivabile dal
sistema Connect)
Performance
Le videate sono selezionabili, a rotazione,
con la pressione del pulsante indicato in
fig. 50.
In funzione della modalità di guida,
selezionabile tramite il sistema “Alfa
DNA™ ” (Dynamic / Dynamic + (ove
presente), Normal, Advanced Efficiency),
le videate potranno assumere una grafica
differente. Le istruzioni di navigazione e
le informazioni di chiamata, oltre che sul
display del sistema Connect possono
essere replicate anche in quest’area del
display, tali funzioni sono impostabili sul
sistema Connect.
Home
I parametri visualizzati sul display, per lemodalità: Dynamic / Dynamic + (ove
presente), Normal e Advanced Efficiency
sono:
Ora (sul 3.5” TFT Display è visualizzata
solo se non è stata precedentemente
attivata la modalità di ripetizione della
funzione Telefono).
Temperatura esterna (sul 3.5” TFT
Display è visualizzata solo se non è stata
precedentemente attivata le modalità di
ripetizione della funzione Telefono).
Velocità corrente (visualizzata se non
è stata precedentemente attivata le
modalità di ripetizione delle funzioni
Navigazione e Telefono).
Autonomia (sul 3.5” TFT Display è
visualizzata solo se non è stata
precedentemente attivata le modalità di
ripetizione delle funzioni Radio, Media e
Navigatore).
TripAeB
Il "Trip computer" consente di
visualizzare, per tutte le modalità di guida
(Dynamic, Normal, Advanced Efficiency),
con dispositivo di avviamento in
posizione ON, le grandezze relative allo
stato di funzionamento della vettura. Tale
funzione è caratterizzata da due
memorie separate, denominate "Trip A" e
"Trip B" (quest’ultima disattivabile dal
sistema Connect), nelle quali vengono
registrati i dati delle "missioni complete"
5005036V0002EM
47
Page 50 of 248
della vettura (viaggi), in modo
indipendente gli uni dagli altri.
Il “Trip A” ed il “Trip B” consentono la
visualizzazione delle seguenti grandezze:
Distanza percorsa
Consumo medio
Velocità media
Trip attivo
Indicatore di consumo combustibile
(solo 7” TFT Display)
Per effettuare il reset delle grandezze
premere e mantenere premuto il pulsante
ubicato sulla leva destra fig. 50.
Performance
I parametri visualizzati sono differenti in
funzione della modalità attiva, le
modalità sono selezionabili attraverso il
sistema “Alfa DNA™” e sono le seguenti:
Normal: la videata riproduce
graficamente alcuni parametri
strettamente legati all’efficienza dello
stile di guida, in ottica di contenimento
consumi;
Advanced Efficiency: nella videata le
tre icone centrali indicano l’efficacia dello
stile di guida legato ai parametri di:
accelerazione, decelerazione e cambio
marcia in ottica di contenimento consumi.La barra rappresentata sotto alle icone
visualizza i consumi correnti e l’area
contrassegnata in verde rappresenta la
zona ottimale. Il globo terrestre (7” TFT
Display) si illumina progressivamente in
funzione dei minori consumi;
Dynamic / Dynamic + (ove presente):i
parametri visualizzati sono riconducibili
alla stabilità della vettura, i grafici
riproducono l’andamento delle
accelerazioni logitudinali/laterali
(G-meter information), considerando
come unità di riferimento l’accelerazione
di gravità. Sono inoltre indicati anche i
picchi delle accelerazioni laterali.
5 Bussola
Visualizza la posizione indicando il punto
cardinale.
6 Odometro
Indica i chilometri (oppure miglia) totali
percorsi.
7 Spie di anomalia
Area dedicata alla visualizzazione di
anomalie, a rotazione possono essere
visualizzati i simboli:
Simboli a bassa criticità (colore giallo
ambra).
Simboli ad alta criticità (colore rosso).8 Autonomia vettura
(solo 7” TFT Display)
Indica i chilometri (oppure miglia) di
autonomia rimasti prima di esaurire il
combustibile.
9 Icone luci (solo 7” TFT Display)
Visualizza l’icona relativa alla modalità
attiva fra le seguenti:
anabbaglianti;
abbaglianti;
anabbaglianti Auto;
abbaglianti Auto.
48
CONOSCENZA DEL QUADRO STRUMENTI
Page 113 of 248

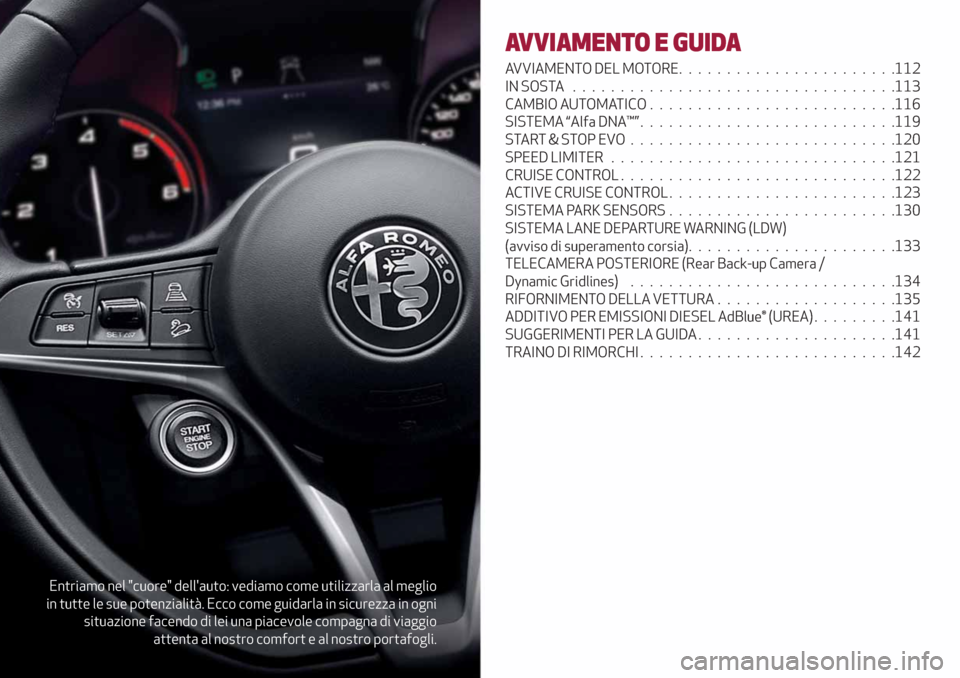

Entriamo nel "cuore" dell'auto: vediamo come utilizzarla al meglio
in tutte le sue potenzialità. Ecco come guidarla in sicurezza in ogni
situazione facendo di lei una piacevole compagna di viaggio
attenta al nostro comfort e al nostro portafogli.
AVVIAMENTO E GUIDA
AVVIAMENTO DEL MOTORE.......................112
IN SOSTA..................................113
CAMBIO AUTOMATICO . .........................116
SISTEMA “Alfa DNA™”...........................119
START&STOPEVO............................120
SPEED LIMITER ..............................121
CRUISE CONTROL.............................122
ACTIVE CRUISE CONTROL........................123
SISTEMA PARK SENSORS ........................130
SISTEMA LANE DEPARTURE WARNING (LDW)
(avviso di superamento corsia)......................133
TELECAMERA POSTERIORE (Rear Back-up Camera /
Dynamic Gridlines)............................134
RIFORNIMENTO DELLA VETTURA...................135
ADDITIVO PER EMISSIONI DIESEL AdBlue® (UREA).........141
SUGGERIMENTI PER LA GUIDA.....................141
TRAINO DI RIMORCHI . ..........................142
Page 121 of 248
108)Se non è inserita la modalità P
(Parcheggio) la vettura potrebbe muoversi e
causare lesioni alle persone. Prima di
abbandonare la vettura assicurarsi che sia
selezionata la modalità P e che il freno di
stazionamento elettrico sia inserito.
109)Non selezionare la modalità N (Folle),
né spegnere il motore per percorrere una
strada in discesa. Questo tipo di guida è
pericoloso e riduce la possibilità di
intervento in caso di repentine variazioni del
flusso del traffico o della superficie stradale.
Si rischia di perdere il controllo della vettura
e provocare incidenti.
AVVERTENZA
34)Prima di selezionare la modalità P
(Parcheggio), portare il dispositivo di
avviamento in posizione ON e premere il
pedale del freno. In caso contrario si
potrebbe danneggiare la leva del cambio.
35)Inserire la retromarcia solo a vettura
ferma, motore a regime minimo ed
acceleratore totalmente rilasciato.

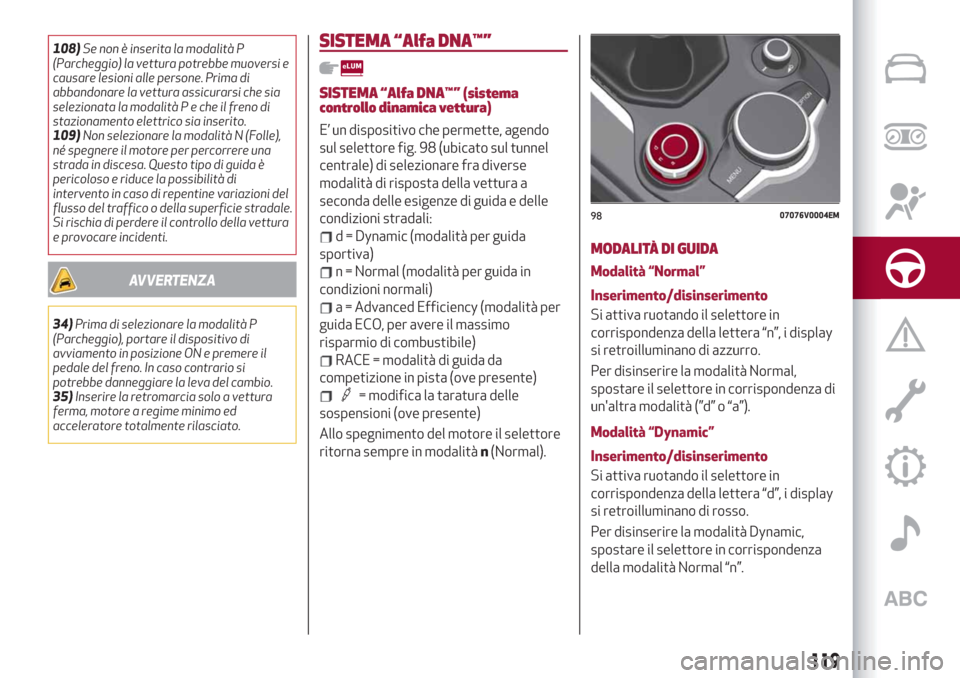

SISTEMA “Alfa DNA™”
SISTEMA “Alfa DNA™” (sistema
controllo dinamica vettura)
E’ un dispositivo che permette, agendo
sul selettore fig. 98 (ubicato sul tunnel
centrale) di selezionare fra diverse
modalità di risposta della vettura a
seconda delle esigenze di guida e delle
condizioni stradali:
d = Dynamic (modalità per guida
sportiva)
n = Normal (modalità per guida in
condizioni normali)
a = Advanced Efficiency (modalità per
guida ECO, per avere il massimo
risparmio di combustibile)
RACE = modalità di guida da
competizione in pista (ove presente)
= modifica la taratura delle
sospensioni (ove presente)
Allo spegnimento del motore il selettore
ritorna sempre in modalitàn(Normal).
MODALITÀ DI GUIDA
Modalità “Normal”
Inserimento/disinserimento
Si attiva ruotando il selettore in
corrispondenza della lettera “n”, i display
si retroilluminano di azzurro.
Per disinserire la modalità Normal,
spostare il selettore in corrispondenza di
un'altra modalità (”d” o “a”).
Modalità “Dynamic”
Inserimento/disinserimento
Si attiva ruotando il selettore in
corrispondenza della lettera “d”, i display
si retroilluminano di rosso.
Per disinserire la modalità Dynamic,
spostare il selettore in corrispondenza
della modalità Normal “n”.
9807076V0004EM
119
Page 152 of 248

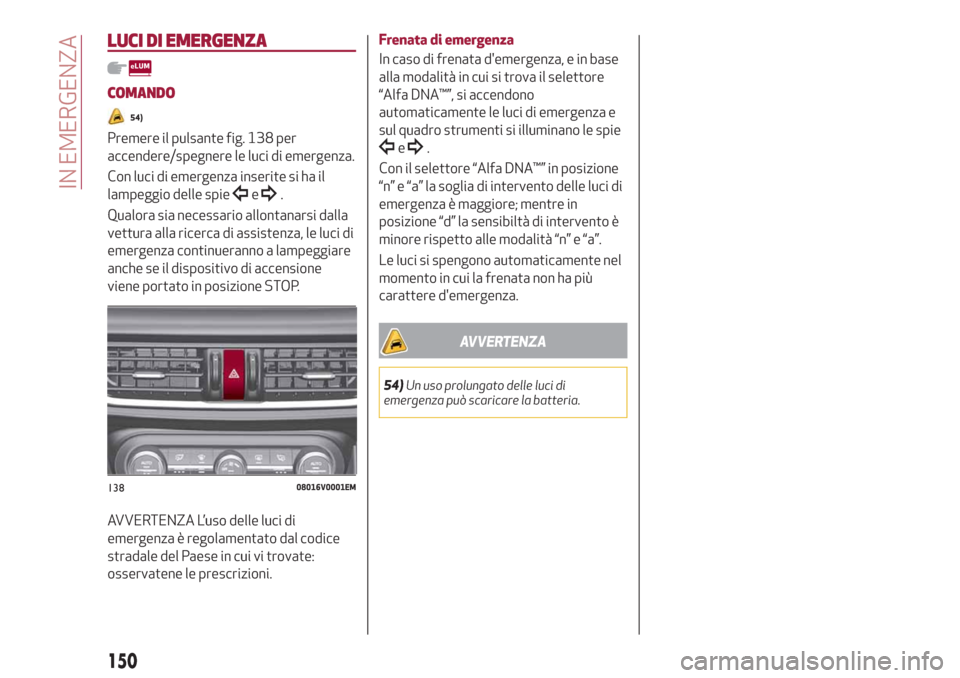

LUCI DI EMERGENZA
COMANDO
54)
Premere il pulsante fig. 138 per
accendere/spegnere le luci di emergenza.
Con luci di emergenza inserite si ha il
lampeggio delle spie
e.
Qualora sia necessario allontanarsi dalla
vettura alla ricerca di assistenza, le luci di
emergenza continueranno a lampeggiare
anche se il dispositivo di accensione
viene portato in posizione STOP.
AVVERTENZA L’uso delle luci di
emergenza è regolamentato dal codice
stradale del Paese in cui vi trovate:
osservatene le prescrizioni.
Frenata di emergenza
In caso di frenata d'emergenza, e in base
alla modalità in cui si trova il selettore
“Alfa DNA™”, si accendono
automaticamente le luci di emergenza e
sul quadro strumenti si illuminano le spie
e.
Con il selettore “Alfa DNA™” in posizione
“n” e “a” la soglia di intervento delle luci di
emergenza è maggiore; mentre in
posizione “d” la sensibiltà di intervento è
minore rispetto alle modalità “n” e “a”.
Le luci si spengono automaticamente nel
momento in cui la frenata non ha più
carattere d'emergenza.
AVVERTENZA
54)Un uso prolungato delle luci di
emergenza può scaricare la batteria.
13808016V0001EM
150
IN EMERGENZA

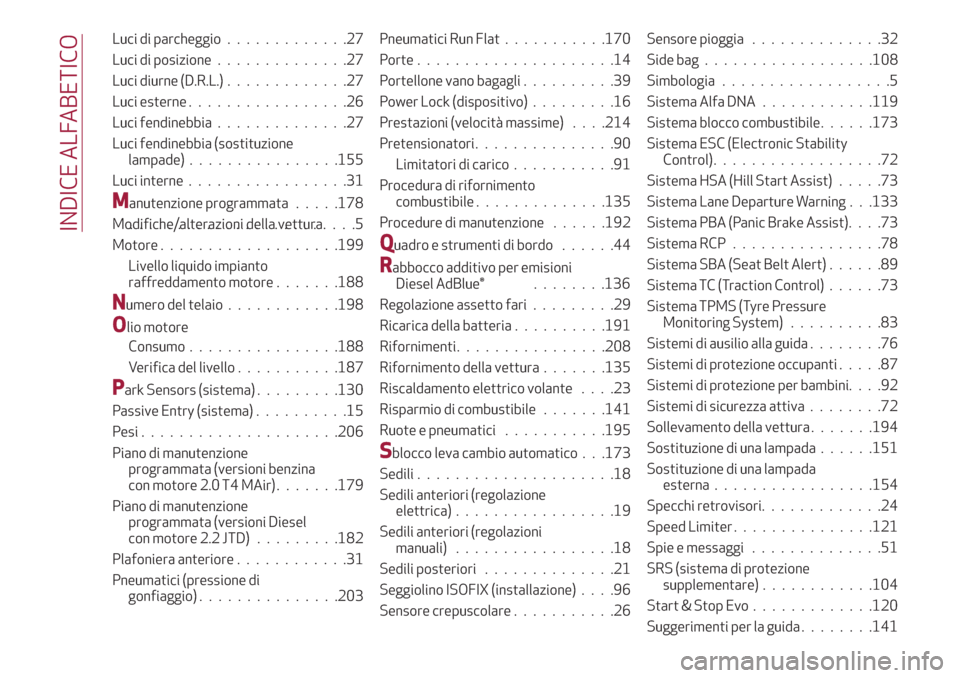

Page 244 of 248
Luci di parcheggio.............27
Luci di posizione..............27
Luci diurne (D.R.L.).............27
Luci esterne.................26
Luci fendinebbia..............27
Luci fendinebbia (sostituzione
lampade)................155
Luci interne.................31
Manutenzione programmata.....178
Modifiche/alterazioni della vettura........................5
Motore...................199
Livello liquido impianto
raffreddamento motore.......188
Numero del telaio............198
Olio motore
Consumo................188
Verifica del livello...........187
Park Sensors (sistema).........130
Passive Entry (sistema)..........15
Pesi.....................206
Piano di manutenzione
programmata (versioni benzina
con motore 2.0 T4 MAir).......179
Piano di manutenzione
programmata (versioni Diesel
con motore 2.2 JTD).........182
Plafoniera anteriore............31
Pneumatici (pressione di
gonfiaggio)...............203Pneumatici Run Flat...........170
Porte.....................14
Portellone vano bagagli..........39
Power Lock (dispositivo).........16
Prestazioni (velocità massime). . . .214
Pretensionatori...............90
Limitatori di carico...........91
Procedura di rifornimento
combustibile..............135
Procedure di manutenzione......192
Quadro e strumenti di bordo......44
Rabbocco additivo per emisioni
Diesel AdBlue®........136
Regolazione assetto fari.........29
Ricarica della batteria..........191
Rifornimenti................208
Rifornimento della vettura.......135
Riscaldamento elettrico volante....23
Risparmio di combustibile.......141
Ruote e pneumatici...........195
Sblocco leva cambio automatico . . .173
Sedili.....................18
Sedili anteriori (regolazione
elettrica).................19
Sedili anteriori (regolazioni
manuali).................18
Sedili posteriori..............21
Seggiolino ISOFIX (installazione)....96
Sensore crepuscolare...........26Sensore pioggia..............32
Side bag..................108
Simbologia..................5
Sistema Alfa DNA . ...........119
Sistema blocco combustibile......173
Sistema ESC (Electronic Stability
Control)..................72
Sistema HSA (Hill Start Assist).....73
Sistema Lane Departure Warning . . .133
Sistema PBA (Panic Brake Assist)....73
Sistema RCP . . ..............78
Sistema SBA (Seat Belt Alert)......89
Sistema TC (Traction Control)......73
Sistema TPMS (Tyre Pressure
Monitoring System) . .........83
Sistemi di ausilio alla guida........76
Sistemi di protezione occupanti.....87
Sistemi di protezione per bambini....92
Sistemi di sicurezza attiva........72
Sollevamento della vettura.......194
Sostituzione di una lampada ......151
Sostituzione di una lampada
esterna.................154
Specchi retrovisori.............24
Speed Limiter . ..............121
Spie e messaggi..............51
SRS (sistema di protezione
supplementare) . ...........104
Start & Stop Evo.............120
Suggerimenti per la guida........141
INDICE ALFABETICO
