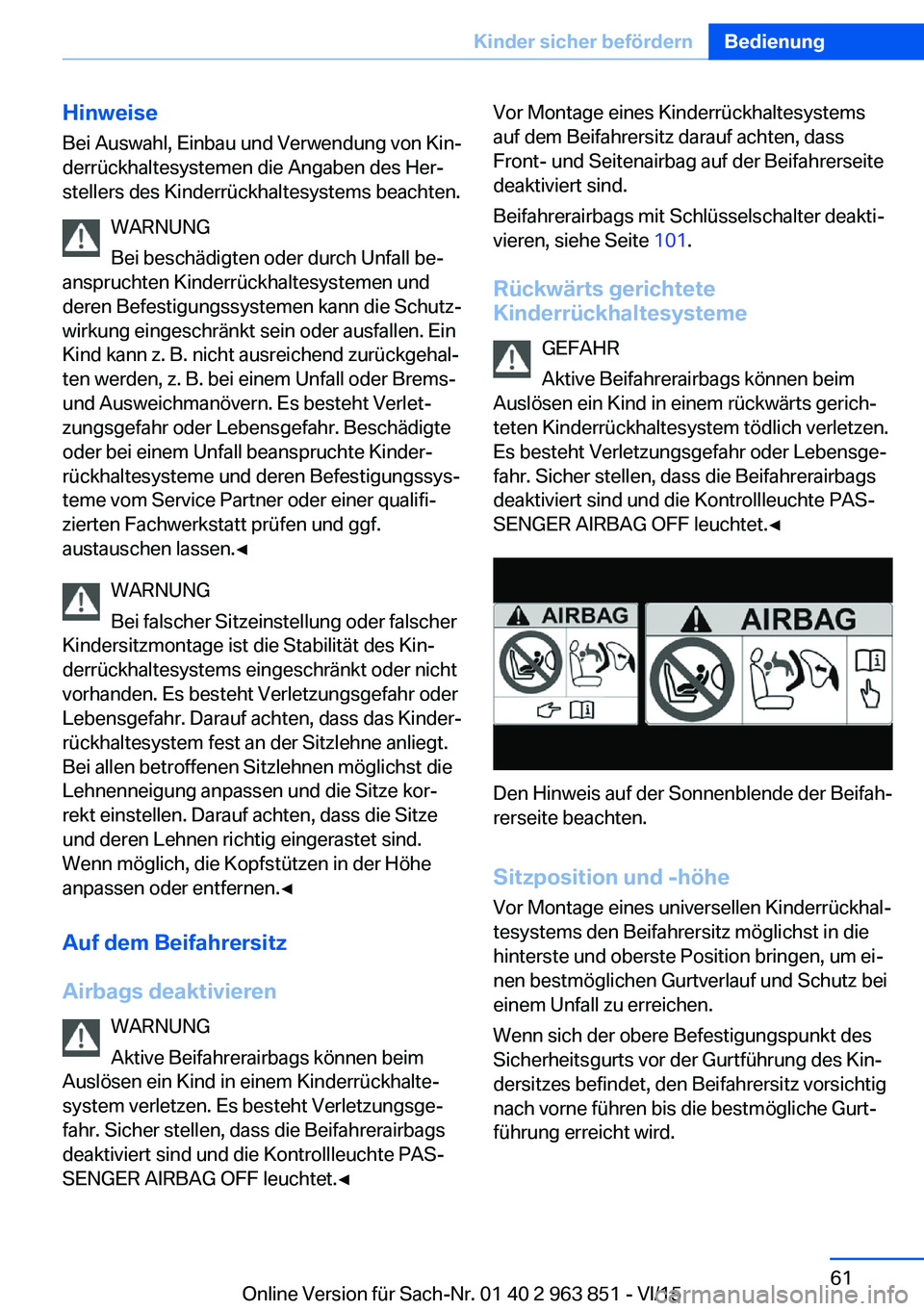

Page 61 of 243

HinweiseBei Auswahl, Einbau und Verwendung von Kin‐
derrückhaltesystemen die Angaben des Her‐
stellers des Kinderrückhaltesystems beachten.
WARNUNG
Bei beschädigten oder durch Unfall be‐
anspruchten Kinderrückhaltesystemen und
deren Befestigungssystemen kann die Schutz‐
wirkung eingeschränkt sein oder ausfallen. Ein
Kind kann z. B. nicht ausreichend zurückgehal‐
ten werden, z. B. bei einem Unfall oder Brems-
und Ausweichmanövern. Es besteht Verlet‐
zungsgefahr oder Lebensgefahr. Beschädigte
oder bei einem Unfall beanspruchte Kinder‐
rückhaltesysteme und deren Befestigungssys‐
teme vom Service Partner oder einer qualifi‐
zierten Fachwerkstatt prüfen und ggf.
austauschen lassen.◀
WARNUNG
Bei falscher Sitzeinstellung oder falscher
Kindersitzmontage ist die Stabilität des Kin‐
derrückhaltesystems eingeschränkt oder nicht
vorhanden. Es besteht Verletzungsgefahr oder
Lebensgefahr. Darauf achten, dass das Kinder‐
rückhaltesystem fest an der Sitzlehne anliegt.
Bei allen betroffenen Sitzlehnen möglichst die
Lehnenneigung anpassen und die Sitze kor‐
rekt einstellen. Darauf achten, dass die Sitze
und deren Lehnen richtig eingerastet sind.
Wenn möglich, die Kopfstützen in der Höhe
anpassen oder entfernen.◀
Auf dem Beifahrersitz
Airbags deaktivieren WARNUNG
Aktive Beifahrerairbags können beim
Auslösen ein Kind in einem Kinderrückhalte‐
system verletzen. Es besteht Verletzungsge‐
fahr. Sicher stellen, dass die Beifahrerairbags
deaktiviert sind und die Kontrollleuchte PAS‐
SENGER AIRBAG OFF leuchtet.◀Vor Montage eines Kinderrückhaltesystems
auf dem Beifahrersitz darauf achten, dass
Front- und Seitenairbag auf der Beifahrerseite
deaktiviert sind.
Beifahrerairbags mit Schlüsselschalter deakti‐
vieren, siehe Seite 101.
Rückwärts gerichtete
Kinderrückhaltesysteme
GEFAHR
Aktive Beifahrerairbags können beim
Auslösen ein Kind in einem rückwärts gerich‐
teten Kinderrückhaltesystem tödlich verletzen.
Es besteht Verletzungsgefahr oder Lebensge‐
fahr. Sicher stellen, dass die Beifahrerairbags
deaktiviert sind und die Kontrollleuchte PAS‐
SENGER AIRBAG OFF leuchtet.◀
Den Hinweis auf der Sonnenblende der Beifah‐
rerseite beachten.
Sitzposition und -höhe
Vor Montage eines universellen Kinderrückhal‐
tesystems den Beifahrersitz möglichst in die
hinterste und oberste Position bringen, um ei‐
nen bestmöglichen Gurtverlauf und Schutz bei
einem Unfall zu erreichen.
Wenn sich der obere Befestigungspunkt des
Sicherheitsgurts vor der Gurtführung des Kin‐
dersitzes befindet, den Beifahrersitz vorsichtig
nach vorne führen bis die bestmögliche Gurt‐
führung erreicht wird.
Seite 61Kinder sicher befördernBedienung61
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

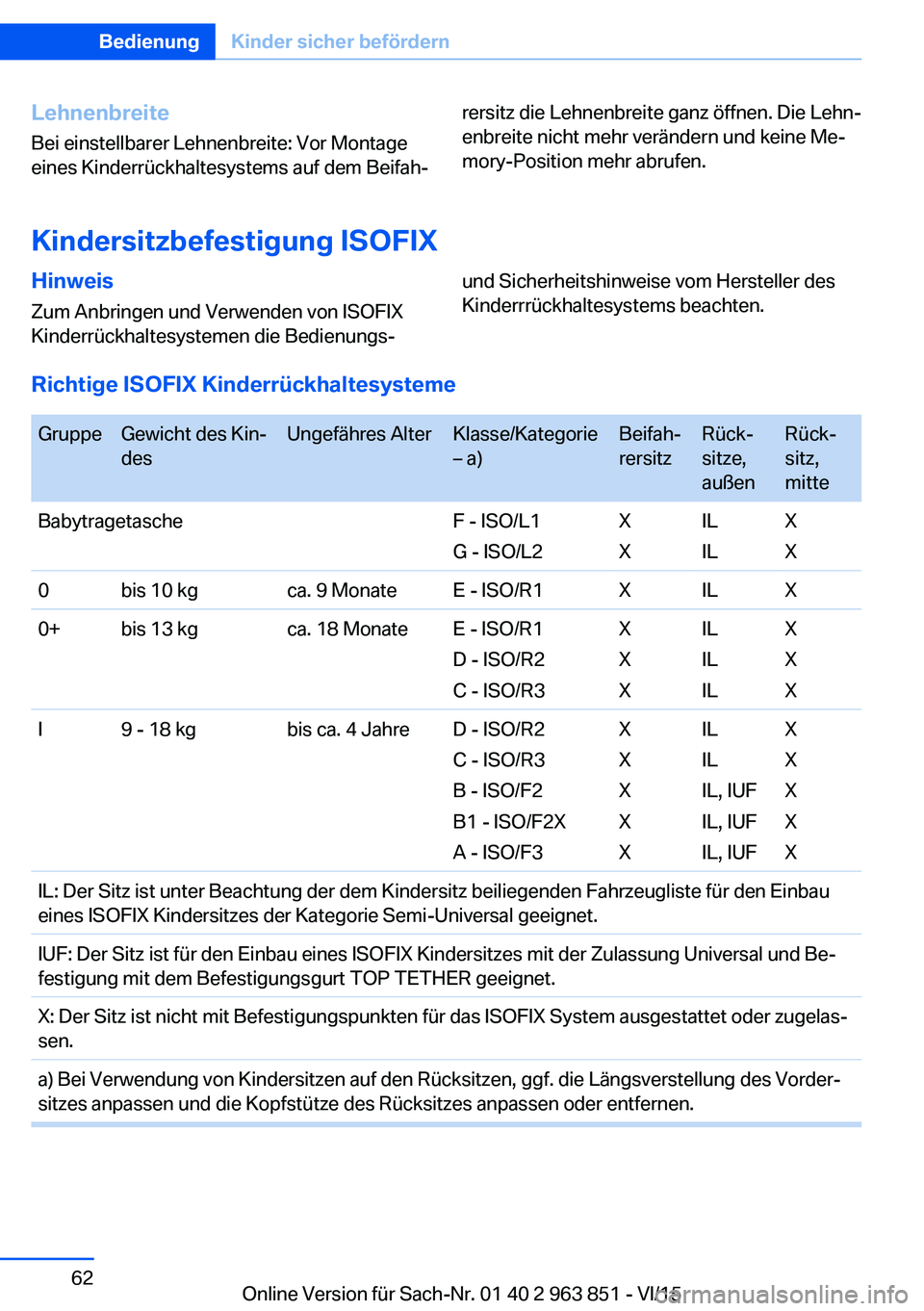

Page 62 of 243

Lehnenbreite
Bei einstellbarer Lehnenbreite: Vor Montage
eines Kinderrückhaltesystems auf dem Beifah‐rersitz die Lehnenbreite ganz öffnen. Die Lehn‐
enbreite nicht mehr verändern und keine Me‐
mory-Position mehr abrufen.
Kindersitzbefestigung ISOFIX
Hinweis
Zum Anbringen und Verwenden von ISOFIX
Kinderrückhaltesystemen die Bedienungs-und Sicherheitshinweise vom Hersteller des
Kinderrrückhaltesystems beachten.
Richtige ISOFIX Kinderrückhaltesysteme
GruppeGewicht des Kin‐
desUngefähres AlterKlasse/Kategorie
– a)Beifah‐
rersitzRück‐
sitze,
außenRück‐
sitz,
mitteBabytragetascheF - ISO/L1
G - ISO/L2X
XIL
ILX
X0bis 10 kgca. 9 MonateE - ISO/R1XILX0+bis 13 kgca. 18 MonateE - ISO/R1
D - ISO/R2
C - ISO/R3X
X
XIL
IL
ILX
X
XI9 - 18 kgbis ca. 4 JahreD - ISO/R2
C - ISO/R3
B - ISO/F2
B1 - ISO/F2X
A - ISO/F3X
X
X
X
XIL
IL
IL, IUF
IL, IUF
IL, IUFX
X
X
X
XIL: Der Sitz ist unter Beachtung der dem Kindersitz beiliegenden Fahrzeugliste für den Einbau
eines ISOFIX Kindersitzes der Kategorie Semi-Universal geeignet.IUF: Der Sitz ist für den Einbau eines ISOFIX Kindersitzes mit der Zulassung Universal und Be‐
festigung mit dem Befestigungsgurt TOP TETHER geeignet.X: Der Sitz ist nicht mit Befestigungspunkten für das ISOFIX System ausgestattet oder zugelas‐
sen.a) Bei Verwendung von Kindersitzen auf den Rücksitzen, ggf. die Längsverstellung des Vorder‐
sitzes anpassen und die Kopfstütze des Rücksitzes anpassen oder entfernen.Seite 62BedienungKinder sicher befördern62
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

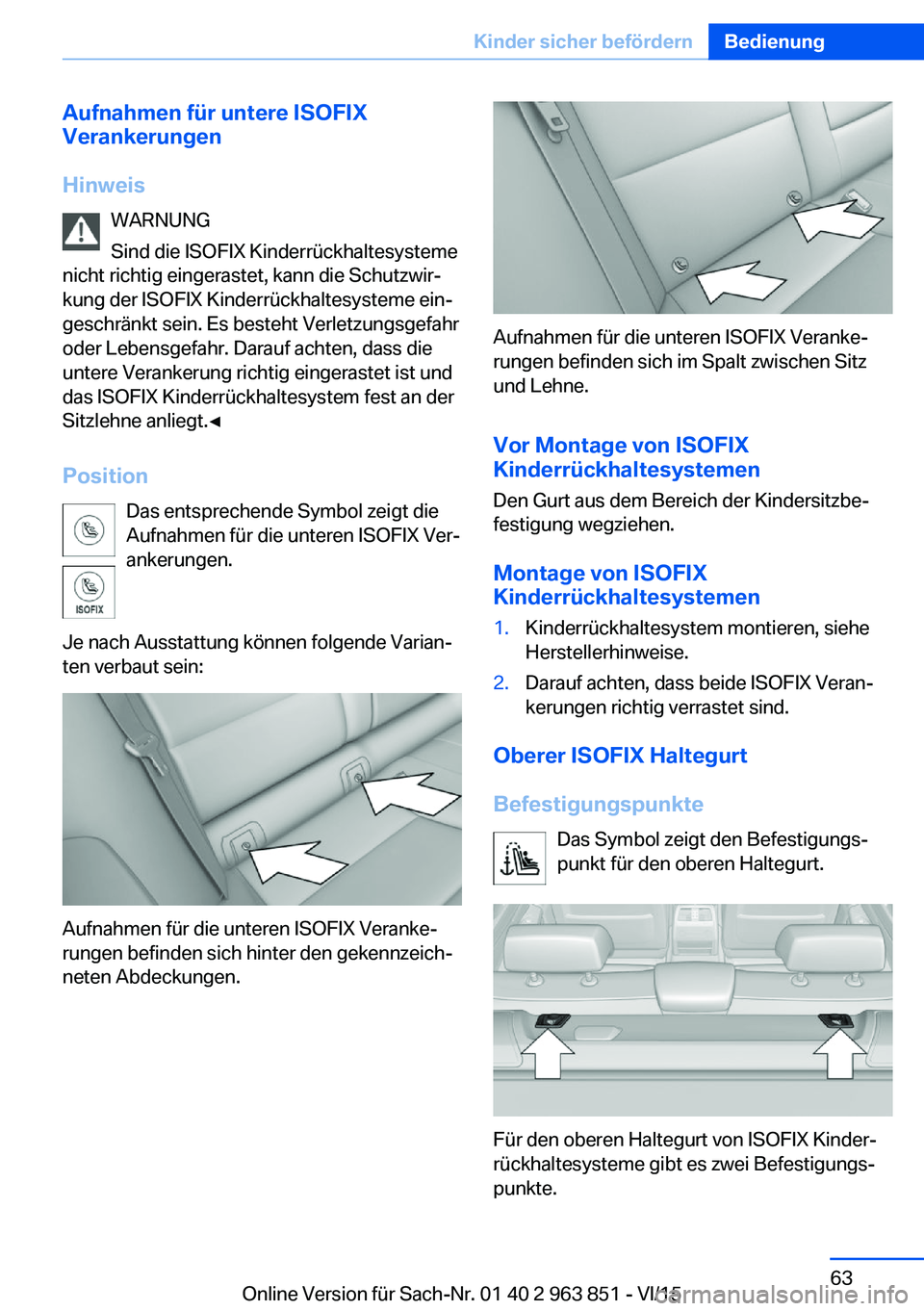

Page 63 of 243

Aufnahmen für untere ISOFIX
Verankerungen
Hinweis WARNUNG
Sind die ISOFIX Kinderrückhaltesysteme
nicht richtig eingerastet, kann die Schutzwir‐
kung der ISOFIX Kinderrückhaltesysteme ein‐
geschränkt sein. Es besteht Verletzungsgefahr
oder Lebensgefahr. Darauf achten, dass die
untere Verankerung richtig eingerastet ist und
das ISOFIX Kinderrückhaltesystem fest an der
Sitzlehne anliegt.◀
Position Das entsprechende Symbol zeigt die
Aufnahmen für die unteren ISOFIX Ver‐
ankerungen.
Je nach Ausstattung können folgende Varian‐
ten verbaut sein:
Aufnahmen für die unteren ISOFIX Veranke‐
rungen befinden sich hinter den gekennzeich‐
neten Abdeckungen.
Aufnahmen für die unteren ISOFIX Veranke‐
rungen befinden sich im Spalt zwischen Sitz
und Lehne.
Vor Montage von ISOFIX
Kinderrückhaltesystemen
Den Gurt aus dem Bereich der Kindersitzbe‐
festigung wegziehen.
Montage von ISOFIX
Kinderrückhaltesystemen
1.Kinderrückhaltesystem montieren, siehe
Herstellerhinweise.2.Darauf achten, dass beide ISOFIX Veran‐
kerungen richtig verrastet sind.
Oberer ISOFIX Haltegurt
Befestigungspunkte Das Symbol zeigt den Befestigungs‐
punkt für den oberen Haltegurt.
Für den oberen Haltegurt von ISOFIX Kinder‐
rückhaltesysteme gibt es zwei Befestigungs‐
punkte.
Seite 63Kinder sicher befördernBedienung63
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

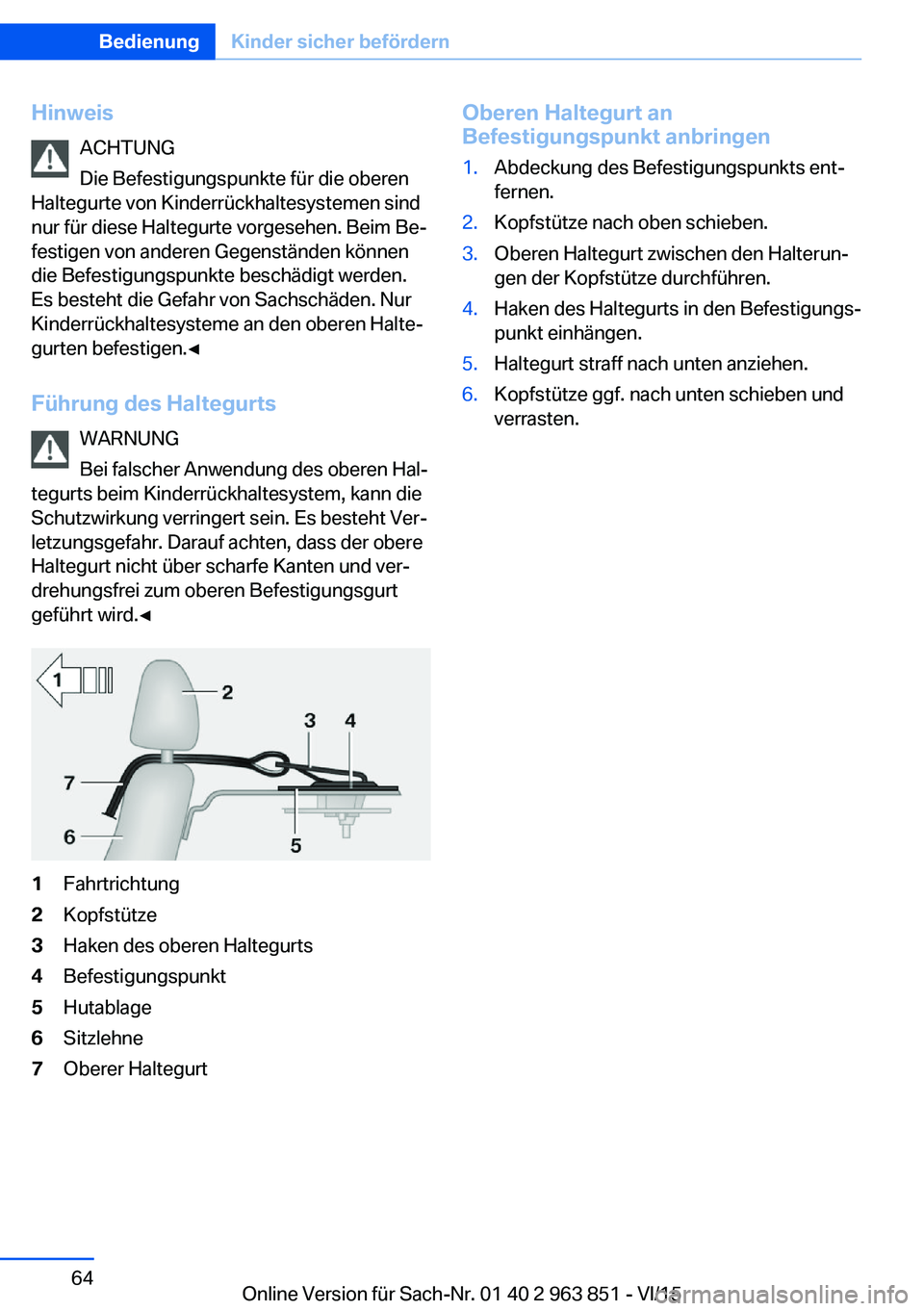

Page 64 of 243

HinweisACHTUNG
Die Befestigungspunkte für die oberen
Haltegurte von Kinderrückhaltesystemen sind
nur für diese Haltegurte vorgesehen. Beim Be‐
festigen von anderen Gegenständen können
die Befestigungspunkte beschädigt werden.
Es besteht die Gefahr von Sachschäden. Nur
Kinderrückhaltesysteme an den oberen Halte‐
gurten befestigen.◀
Führung des Haltegurts WARNUNG
Bei falscher Anwendung des oberen Hal‐
tegurts beim Kinderrückhaltesystem, kann die
Schutzwirkung verringert sein. Es besteht Ver‐
letzungsgefahr. Darauf achten, dass der obere
Haltegurt nicht über scharfe Kanten und ver‐
drehungsfrei zum oberen Befestigungsgurt
geführt wird.◀1Fahrtrichtung2Kopfstütze3Haken des oberen Haltegurts4Befestigungspunkt5Hutablage6Sitzlehne7Oberer HaltegurtOberen Haltegurt an
Befestigungspunkt anbringen1.Abdeckung des Befestigungspunkts ent‐
fernen.2.Kopfstütze nach oben schieben.3.Oberen Haltegurt zwischen den Halterun‐
gen der Kopfstütze durchführen.4.Haken des Haltegurts in den Befestigungs‐
punkt einhängen.5.Haltegurt straff nach unten anziehen.6.Kopfstütze ggf. nach unten schieben und
verrasten.Seite 64BedienungKinder sicher befördern64
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

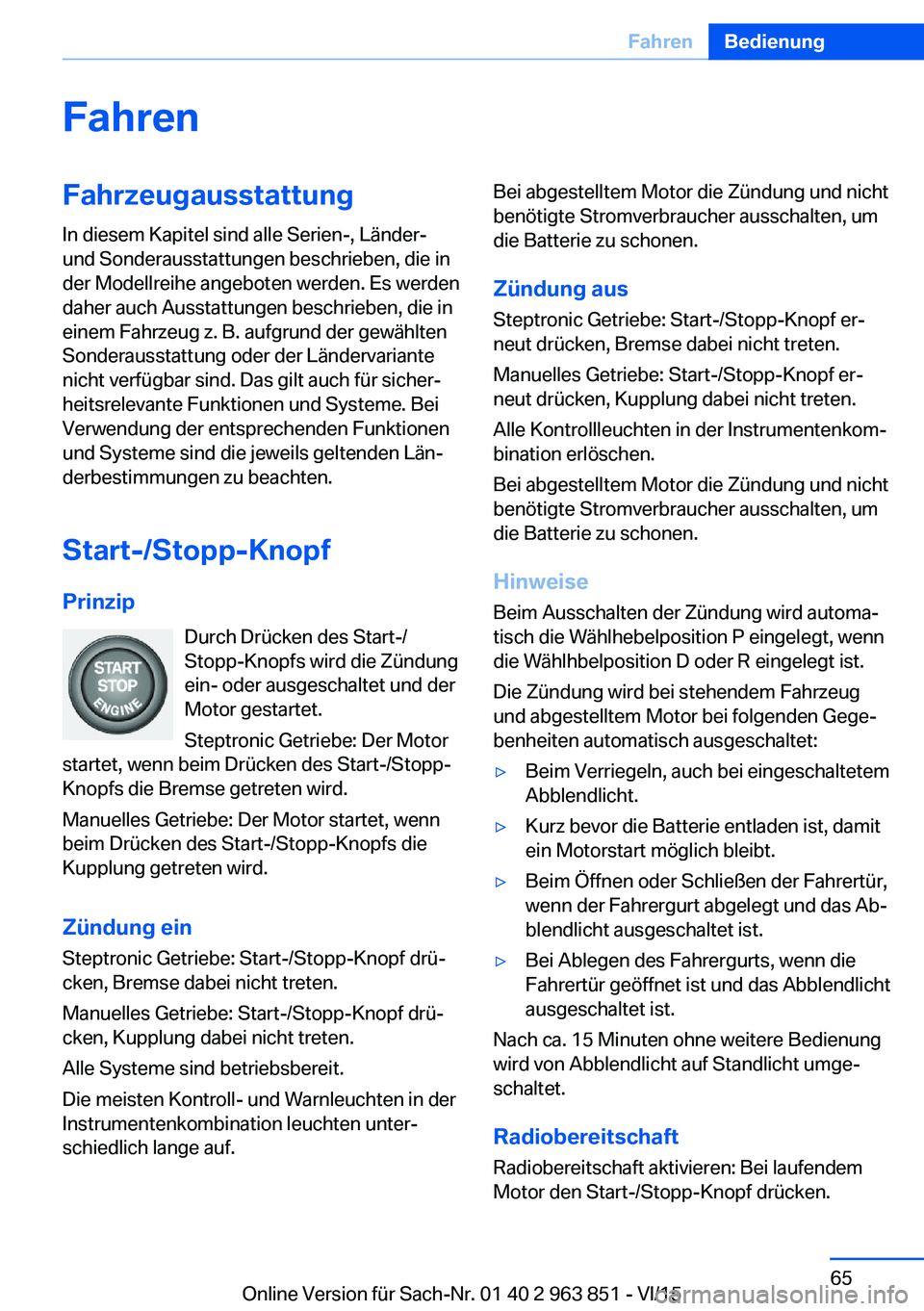

Page 65 of 243

FahrenFahrzeugausstattung
In diesem Kapitel sind alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Start-/Stopp-Knopf
Prinzip Durch Drücken des Start-/
Stopp-Knopfs wird die Zündung
ein- oder ausgeschaltet und der
Motor gestartet.
Steptronic Getriebe: Der Motor
startet, wenn beim Drücken des Start-/Stopp-
Knopfs die Bremse getreten wird.
Manuelles Getriebe: Der Motor startet, wenn
beim Drücken des Start-/Stopp-Knopfs die
Kupplung getreten wird.
Zündung ein Steptronic Getriebe: Start-/Stopp-Knopf drü‐
cken, Bremse dabei nicht treten.
Manuelles Getriebe: Start-/Stopp-Knopf drü‐
cken, Kupplung dabei nicht treten.
Alle Systeme sind betriebsbereit.
Die meisten Kontroll- und Warnleuchten in der
Instrumentenkombination leuchten unter‐
schiedlich lange auf.Bei abgestelltem Motor die Zündung und nicht
benötigte Stromverbraucher ausschalten, um
die Batterie zu schonen.
Zündung aus
Steptronic Getriebe: Start-/Stopp-Knopf er‐
neut drücken, Bremse dabei nicht treten.
Manuelles Getriebe: Start-/Stopp-Knopf er‐
neut drücken, Kupplung dabei nicht treten.
Alle Kontrollleuchten in der Instrumentenkom‐
bination erlöschen.
Bei abgestelltem Motor die Zündung und nicht
benötigte Stromverbraucher ausschalten, um
die Batterie zu schonen.
Hinweise
Beim Ausschalten der Zündung wird automa‐
tisch die Wählhebelposition P eingelegt, wenn
die Wählhbelposition D oder R eingelegt ist.
Die Zündung wird bei stehendem Fahrzeug
und abgestelltem Motor bei folgenden Gege‐
benheiten automatisch ausgeschaltet:▷Beim Verriegeln, auch bei eingeschaltetem
Abblendlicht.▷Kurz bevor die Batterie entladen ist, damit
ein Motorstart möglich bleibt.▷Beim Öffnen oder Schließen der Fahrertür,
wenn der Fahrergurt abgelegt und das Ab‐
blendlicht ausgeschaltet ist.▷Bei Ablegen des Fahrergurts, wenn die
Fahrertür geöffnet ist und das Abblendlicht
ausgeschaltet ist.
Nach ca. 15 Minuten ohne weitere Bedienung
wird von Abblendlicht auf Standlicht umge‐
schaltet.
Radiobereitschaft
Radiobereitschaft aktivieren: Bei laufendem
Motor den Start-/Stopp-Knopf drücken.
Seite 65FahrenBedienung65
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

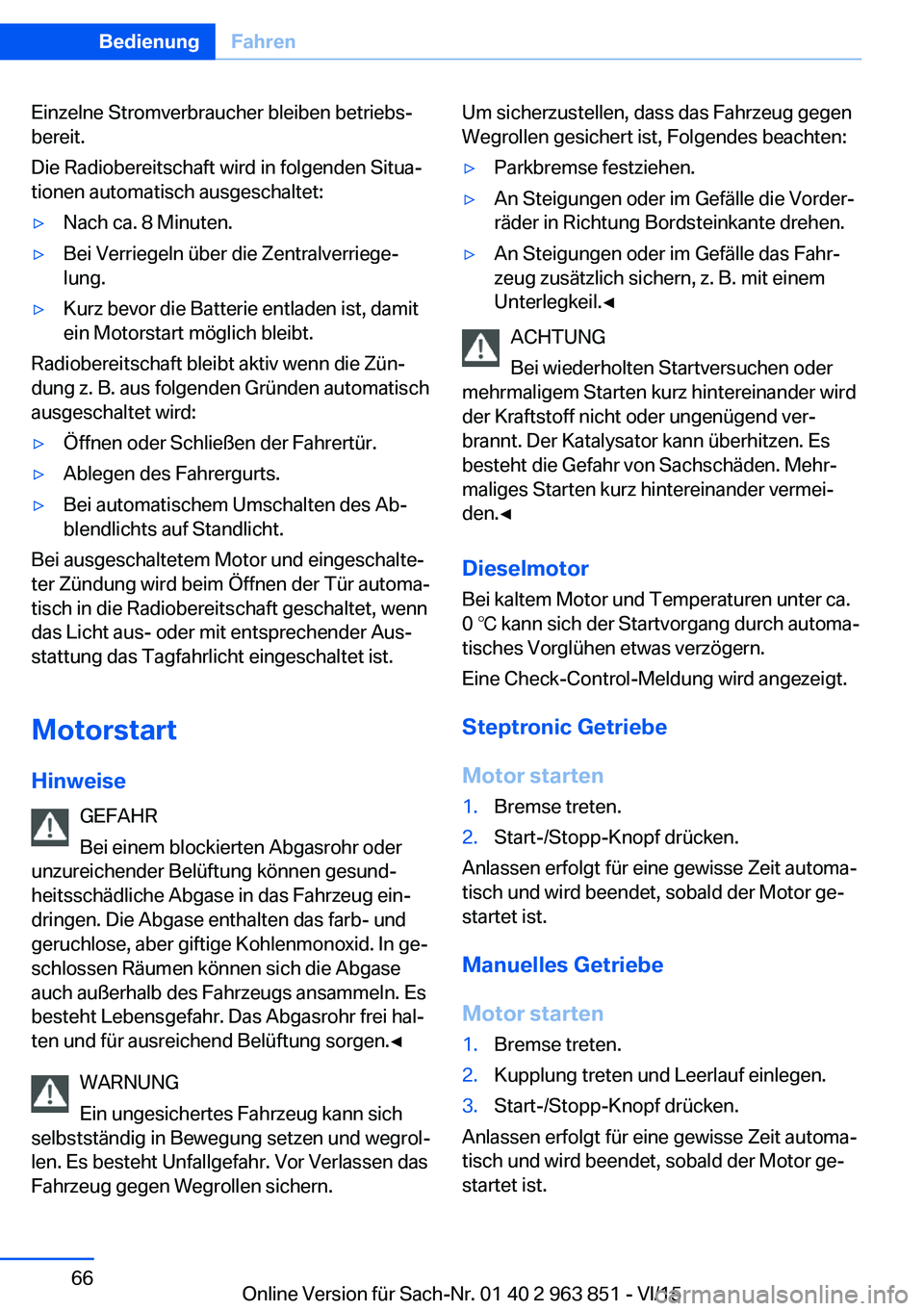

Page 66 of 243

Einzelne Stromverbraucher bleiben betriebs‐
bereit.
Die Radiobereitschaft wird in folgenden Situa‐
tionen automatisch ausgeschaltet:▷Nach ca. 8 Minuten.▷Bei Verriegeln über die Zentralverriege‐
lung.▷Kurz bevor die Batterie entladen ist, damit
ein Motorstart möglich bleibt.
Radiobereitschaft bleibt aktiv wenn die Zün‐
dung z. B. aus folgenden Gründen automatisch
ausgeschaltet wird:
▷Öffnen oder Schließen der Fahrertür.▷Ablegen des Fahrergurts.▷Bei automatischem Umschalten des Ab‐
blendlichts auf Standlicht.
Bei ausgeschaltetem Motor und eingeschalte‐
ter Zündung wird beim Öffnen der Tür automa‐
tisch in die Radiobereitschaft geschaltet, wenn
das Licht aus- oder mit entsprechender Aus‐
stattung das Tagfahrlicht eingeschaltet ist.
Motorstart
Hinweise GEFAHR
Bei einem blockierten Abgasrohr oder
unzureichender Belüftung können gesund‐
heitsschädliche Abgase in das Fahrzeug ein‐
dringen. Die Abgase enthalten das farb- und
geruchlose, aber giftige Kohlenmonoxid. In ge‐
schlossen Räumen können sich die Abgase
auch außerhalb des Fahrzeugs ansammeln. Es
besteht Lebensgefahr. Das Abgasrohr frei hal‐
ten und für ausreichend Belüftung sorgen.◀
WARNUNG
Ein ungesichertes Fahrzeug kann sich
selbstständig in Bewegung setzen und wegrol‐
len. Es besteht Unfallgefahr. Vor Verlassen das
Fahrzeug gegen Wegrollen sichern.
Um sicherzustellen, dass das Fahrzeug gegen
Wegrollen gesichert ist, Folgendes beachten:▷Parkbremse festziehen.▷An Steigungen oder im Gefälle die Vorder‐
räder in Richtung Bordsteinkante drehen.▷An Steigungen oder im Gefälle das Fahr‐
zeug zusätzlich sichern, z. B. mit einem
Unterlegkeil.◀
ACHTUNG
Bei wiederholten Startversuchen oder
mehrmaligem Starten kurz hintereinander wird
der Kraftstoff nicht oder ungenügend ver‐
brannt. Der Katalysator kann überhitzen. Es
besteht die Gefahr von Sachschäden. Mehr‐
maliges Starten kurz hintereinander vermei‐
den.◀
Dieselmotor
Bei kaltem Motor und Temperaturen unter ca.
0 ℃ kann sich der Startvorgang durch automa‐
tisches Vorglühen etwas verzögern.
Eine Check-Control-Meldung wird angezeigt.
Steptronic Getriebe
Motor starten
1.Bremse treten.2.Start-/Stopp-Knopf drücken.
Anlassen erfolgt für eine gewisse Zeit automa‐
tisch und wird beendet, sobald der Motor ge‐
startet ist.
Manuelles Getriebe
Motor starten
1.Bremse treten.2.Kupplung treten und Leerlauf einlegen.3.Start-/Stopp-Knopf drücken.
Anlassen erfolgt für eine gewisse Zeit automa‐
tisch und wird beendet, sobald der Motor ge‐
startet ist.
Seite 66BedienungFahren66
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15
Page 67 of 243

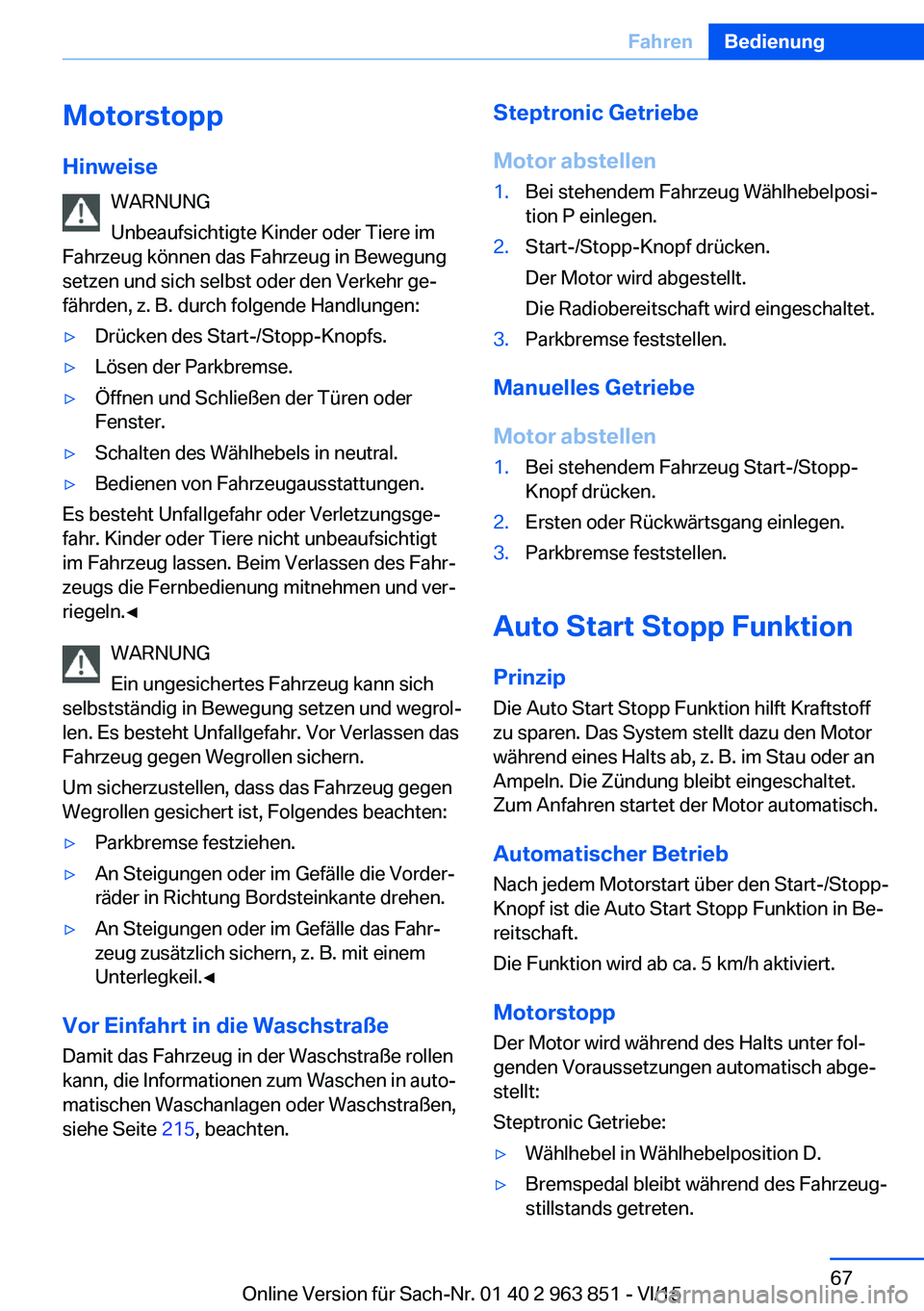

Motorstopp
Hinweise WARNUNG
Unbeaufsichtigte Kinder oder Tiere im
Fahrzeug können das Fahrzeug in Bewegung
setzen und sich selbst oder den Verkehr ge‐
fährden, z. B. durch folgende Handlungen:▷Drücken des Start-/Stopp-Knopfs.▷Lösen der Parkbremse.▷Öffnen und Schließen der Türen oder
Fenster.▷Schalten des Wählhebels in neutral.▷Bedienen von Fahrzeugausstattungen.
Es besteht Unfallgefahr oder Verletzungsge‐
fahr. Kinder oder Tiere nicht unbeaufsichtigt
im Fahrzeug lassen. Beim Verlassen des Fahr‐
zeugs die Fernbedienung mitnehmen und ver‐
riegeln.◀
WARNUNG
Ein ungesichertes Fahrzeug kann sich
selbstständig in Bewegung setzen und wegrol‐
len. Es besteht Unfallgefahr. Vor Verlassen das
Fahrzeug gegen Wegrollen sichern.
Um sicherzustellen, dass das Fahrzeug gegen
Wegrollen gesichert ist, Folgendes beachten:
▷Parkbremse festziehen.▷An Steigungen oder im Gefälle die Vorder‐
räder in Richtung Bordsteinkante drehen.▷An Steigungen oder im Gefälle das Fahr‐
zeug zusätzlich sichern, z. B. mit einem
Unterlegkeil.◀
Vor Einfahrt in die Waschstraße
Damit das Fahrzeug in der Waschstraße rollen
kann, die Informationen zum Waschen in auto‐
matischen Waschanlagen oder Waschstraßen, siehe Seite 215, beachten.
Steptronic Getriebe
Motor abstellen1.Bei stehendem Fahrzeug Wählhebelposi‐
tion P einlegen.2.Start-/Stopp-Knopf drücken.
Der Motor wird abgestellt.
Die Radiobereitschaft wird eingeschaltet.3.Parkbremse feststellen.
Manuelles Getriebe
Motor abstellen
1.Bei stehendem Fahrzeug Start-/Stopp-
Knopf drücken.2.Ersten oder Rückwärtsgang einlegen.3.Parkbremse feststellen.
Auto Start Stopp Funktion
Prinzip Die Auto Start Stopp Funktion hilft Kraftstoffzu sparen. Das System stellt dazu den Motor
während eines Halts ab, z. B. im Stau oder an
Ampeln. Die Zündung bleibt eingeschaltet.
Zum Anfahren startet der Motor automatisch.
Automatischer Betrieb
Nach jedem Motorstart über den Start-/Stopp-
Knopf ist die Auto Start Stopp Funktion in Be‐
reitschaft.
Die Funktion wird ab ca. 5 km/h aktiviert.
Motorstopp
Der Motor wird während des Halts unter fol‐
genden Voraussetzungen automatisch abge‐
stellt:
Steptronic Getriebe:
▷Wählhebel in Wählhebelposition D.▷Bremspedal bleibt während des Fahrzeug‐
stillstands getreten.Seite 67FahrenBedienung67
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15
Page 68 of 243

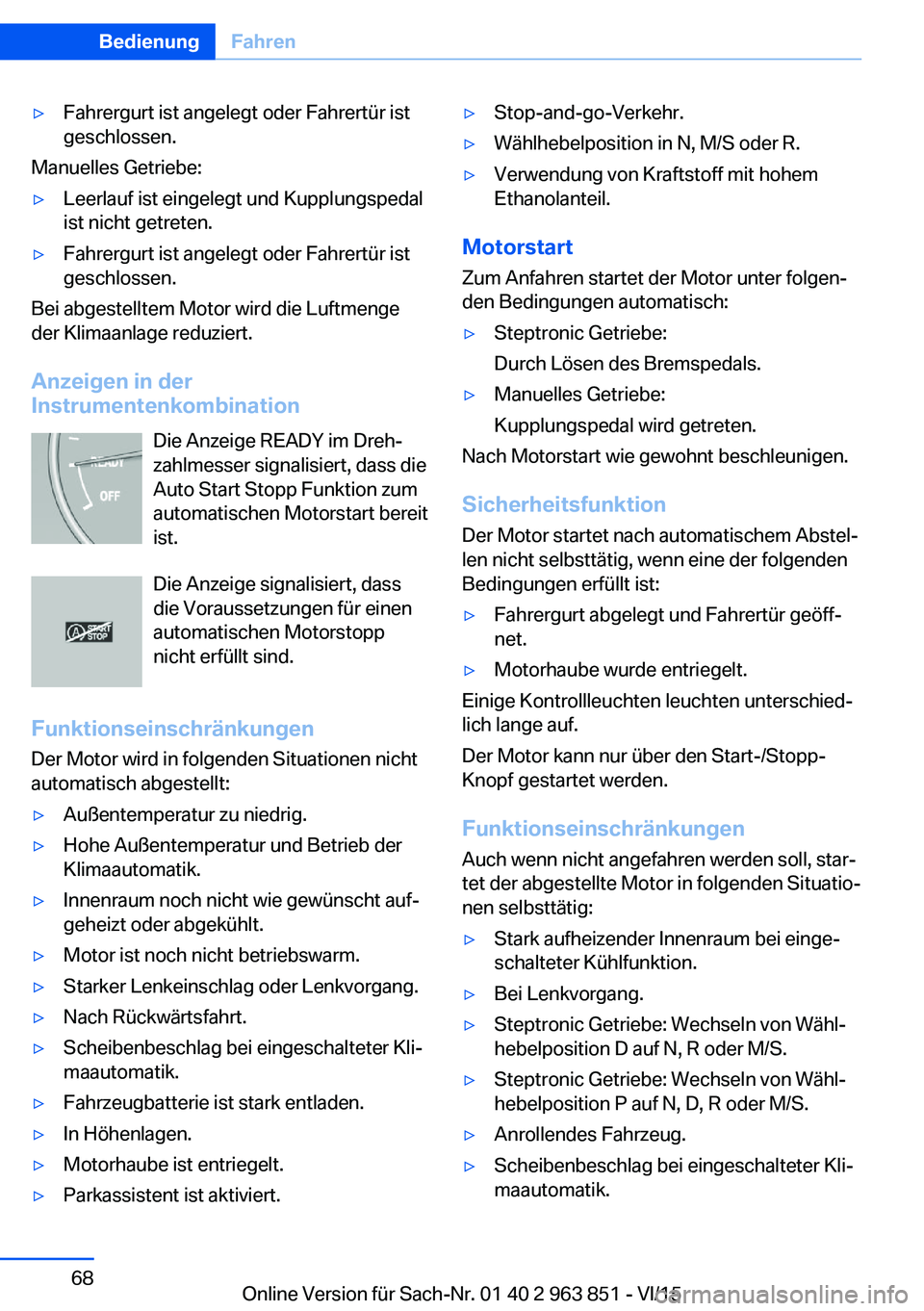

▷Fahrergurt ist angelegt oder Fahrertür ist
geschlossen.
Manuelles Getriebe:
▷Leerlauf ist eingelegt und Kupplungspedal
ist nicht getreten.▷Fahrergurt ist angelegt oder Fahrertür ist
geschlossen.
Bei abgestelltem Motor wird die Luftmenge
der Klimaanlage reduziert.
Anzeigen in der
Instrumentenkombination
Die Anzeige READY im Dreh‐
zahlmesser signalisiert, dass die
Auto Start Stopp Funktion zum
automatischen Motorstart bereit
ist.
Die Anzeige signalisiert, dass
die Voraussetzungen für einen automatischen Motorstopp
nicht erfüllt sind.
Funktionseinschränkungen Der Motor wird in folgenden Situationen nicht
automatisch abgestellt:
▷Außentemperatur zu niedrig.▷Hohe Außentemperatur und Betrieb der
Klimaautomatik.▷Innenraum noch nicht wie gewünscht auf‐
geheizt oder abgekühlt.▷Motor ist noch nicht betriebswarm.▷Starker Lenkeinschlag oder Lenkvorgang.▷Nach Rückwärtsfahrt.▷Scheibenbeschlag bei eingeschalteter Kli‐
maautomatik.▷Fahrzeugbatterie ist stark entladen.▷In Höhenlagen.▷Motorhaube ist entriegelt.▷Parkassistent ist aktiviert.▷Stop-and-go-Verkehr.▷Wählhebelposition in N, M/S oder R.▷Verwendung von Kraftstoff mit hohem
Ethanolanteil.
Motorstart
Zum Anfahren startet der Motor unter folgen‐
den Bedingungen automatisch:
▷Steptronic Getriebe:
Durch Lösen des Bremspedals.▷Manuelles Getriebe:
Kupplungspedal wird getreten.
Nach Motorstart wie gewohnt beschleunigen.
Sicherheitsfunktion
Der Motor startet nach automatischem Abstel‐
len nicht selbsttätig, wenn eine der folgenden
Bedingungen erfüllt ist:
▷Fahrergurt abgelegt und Fahrertür geöff‐
net.▷Motorhaube wurde entriegelt.
Einige Kontrollleuchten leuchten unterschied‐
lich lange auf.
Der Motor kann nur über den Start-/Stopp-
Knopf gestartet werden.
Funktionseinschränkungen Auch wenn nicht angefahren werden soll, star‐
tet der abgestellte Motor in folgenden Situatio‐
nen selbsttätig:
▷Stark aufheizender Innenraum bei einge‐
schalteter Kühlfunktion.▷Bei Lenkvorgang.▷Steptronic Getriebe: Wechseln von Wähl‐
hebelposition D auf N, R oder M/S.▷Steptronic Getriebe: Wechseln von Wähl‐
hebelposition P auf N, D, R oder M/S.▷Anrollendes Fahrzeug.▷Scheibenbeschlag bei eingeschalteter Kli‐
maautomatik.Seite 68BedienungFahren68
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15
Page 69 of 243

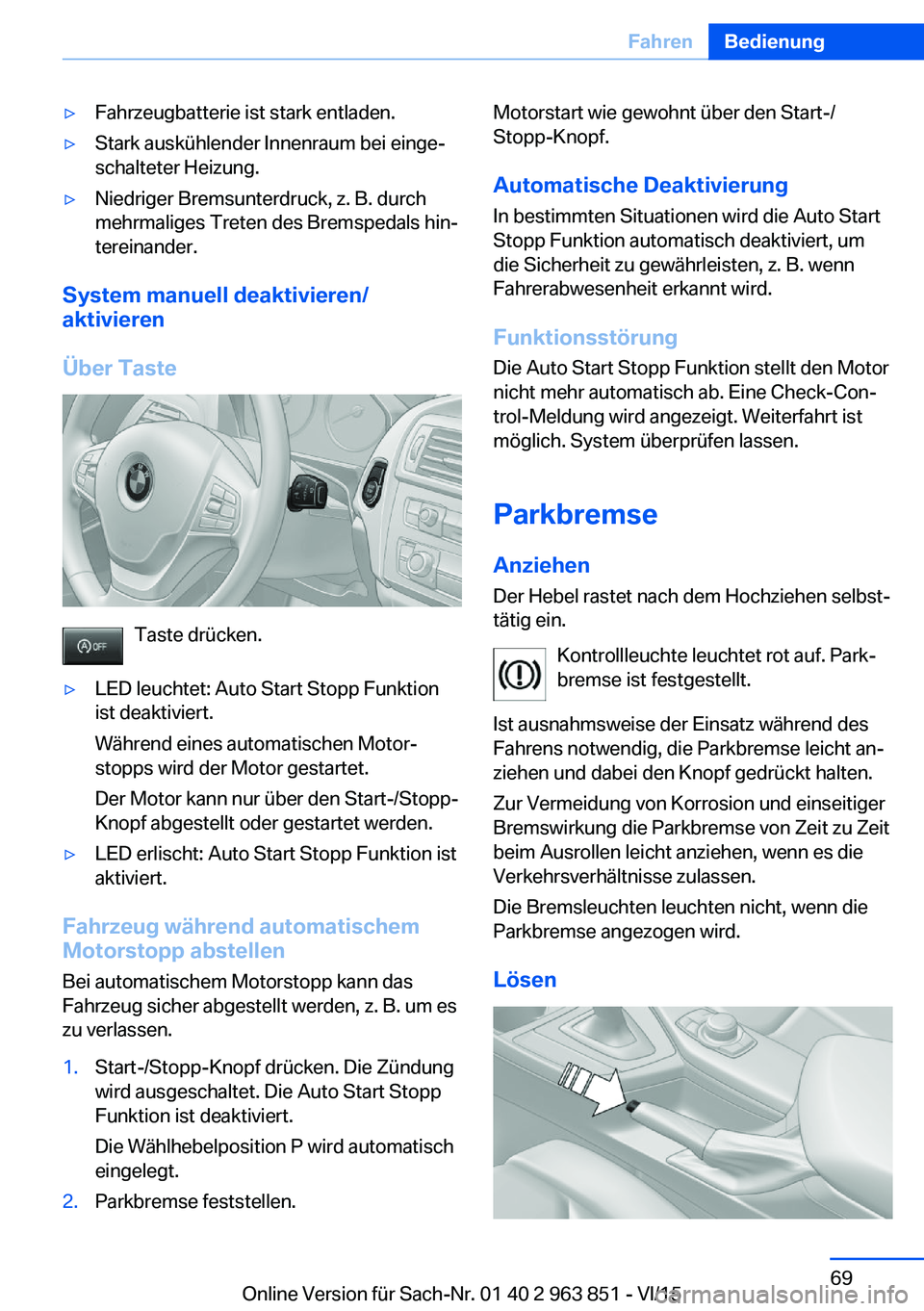

▷Fahrzeugbatterie ist stark entladen.▷Stark auskühlender Innenraum bei einge‐
schalteter Heizung.▷Niedriger Bremsunterdruck, z. B. durch
mehrmaliges Treten des Bremspedals hin‐
tereinander.
System manuell deaktivieren/
aktivieren
Über Taste
Taste drücken.
▷LED leuchtet: Auto Start Stopp Funktion
ist deaktiviert.
Während eines automatischen Motor‐
stopps wird der Motor gestartet.
Der Motor kann nur über den Start-/Stopp-
Knopf abgestellt oder gestartet werden.▷LED erlischt: Auto Start Stopp Funktion ist
aktiviert.
Fahrzeug während automatischem
Motorstopp abstellen
Bei automatischem Motorstopp kann das
Fahrzeug sicher abgestellt werden, z. B. um es
zu verlassen.
1.Start-/Stopp-Knopf drücken. Die Zündung
wird ausgeschaltet. Die Auto Start Stopp
Funktion ist deaktiviert.
Die Wählhebelposition P wird automatisch
eingelegt.2.Parkbremse feststellen.Motorstart wie gewohnt über den Start-/
Stopp-Knopf.
Automatische Deaktivierung
In bestimmten Situationen wird die Auto Start
Stopp Funktion automatisch deaktiviert, um
die Sicherheit zu gewährleisten, z. B. wenn
Fahrerabwesenheit erkannt wird.
Funktionsstörung
Die Auto Start Stopp Funktion stellt den Motor
nicht mehr automatisch ab. Eine Check-Con‐
trol-Meldung wird angezeigt. Weiterfahrt ist
möglich. System überprüfen lassen.
Parkbremse
Anziehen Der Hebel rastet nach dem Hochziehen selbst‐
tätig ein.
Kontrollleuchte leuchtet rot auf. Park‐
bremse ist festgestellt.
Ist ausnahmsweise der Einsatz während des
Fahrens notwendig, die Parkbremse leicht an‐
ziehen und dabei den Knopf gedrückt halten.
Zur Vermeidung von Korrosion und einseitiger
Bremswirkung die Parkbremse von Zeit zu Zeit
beim Ausrollen leicht anziehen, wenn es die
Verkehrsverhältnisse zulassen.
Die Bremsleuchten leuchten nicht, wenn die
Parkbremse angezogen wird.
LösenSeite 69FahrenBedienung69
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15
Page 70 of 243

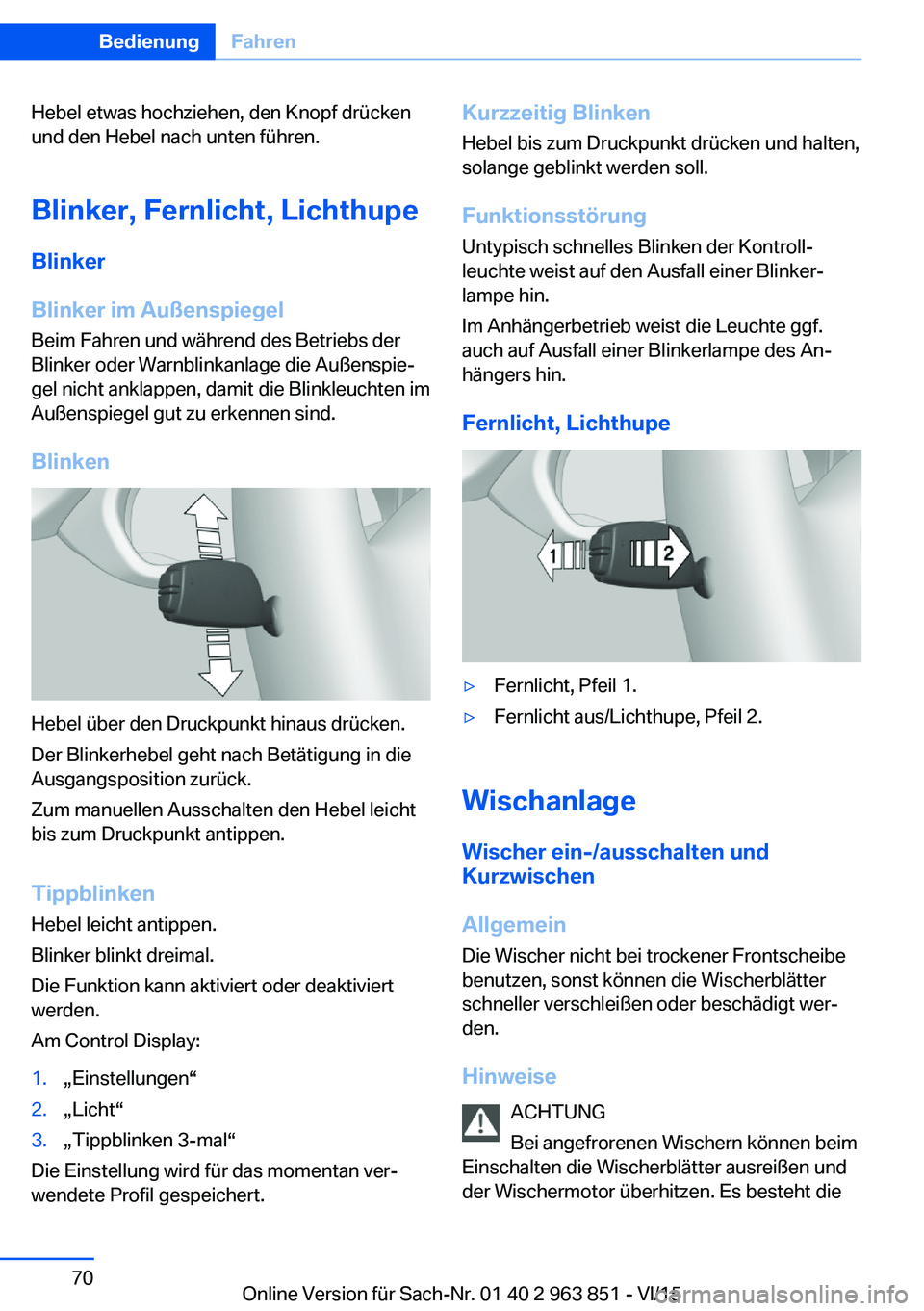

Hebel etwas hochziehen, den Knopf drücken
und den Hebel nach unten führen.
Blinker, Fernlicht, Lichthupe
Blinker
Blinker im Außenspiegel
Beim Fahren und während des Betriebs der
Blinker oder Warnblinkanlage die Außenspie‐
gel nicht anklappen, damit die Blinkleuchten im
Außenspiegel gut zu erkennen sind.
Blinken
Hebel über den Druckpunkt hinaus drücken.
Der Blinkerhebel geht nach Betätigung in die
Ausgangsposition zurück.
Zum manuellen Ausschalten den Hebel leicht
bis zum Druckpunkt antippen.
Tippblinken Hebel leicht antippen.
Blinker blinkt dreimal.
Die Funktion kann aktiviert oder deaktiviert
werden.
Am Control Display:
1.„Einstellungen“2.„Licht“3.„Tippblinken 3-mal“
Die Einstellung wird für das momentan ver‐
wendete Profil gespeichert.
Kurzzeitig Blinken
Hebel bis zum Druckpunkt drücken und halten,
solange geblinkt werden soll.
Funktionsstörung
Untypisch schnelles Blinken der Kontroll‐
leuchte weist auf den Ausfall einer Blinker‐
lampe hin.
Im Anhängerbetrieb weist die Leuchte ggf.
auch auf Ausfall einer Blinkerlampe des An‐
hängers hin.
Fernlicht, Lichthupe▷Fernlicht, Pfeil 1.▷Fernlicht aus/Lichthupe, Pfeil 2.
Wischanlage
Wischer ein-/ausschalten und
Kurzwischen
Allgemein Die Wischer nicht bei trockener Frontscheibe
benutzen, sonst können die Wischerblätter schneller verschleißen oder beschädigt wer‐
den.
Hinweise ACHTUNG
Bei angefrorenen Wischern können beim
Einschalten die Wischerblätter ausreißen und
der Wischermotor überhitzen. Es besteht die
Seite 70BedienungFahren70
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15
