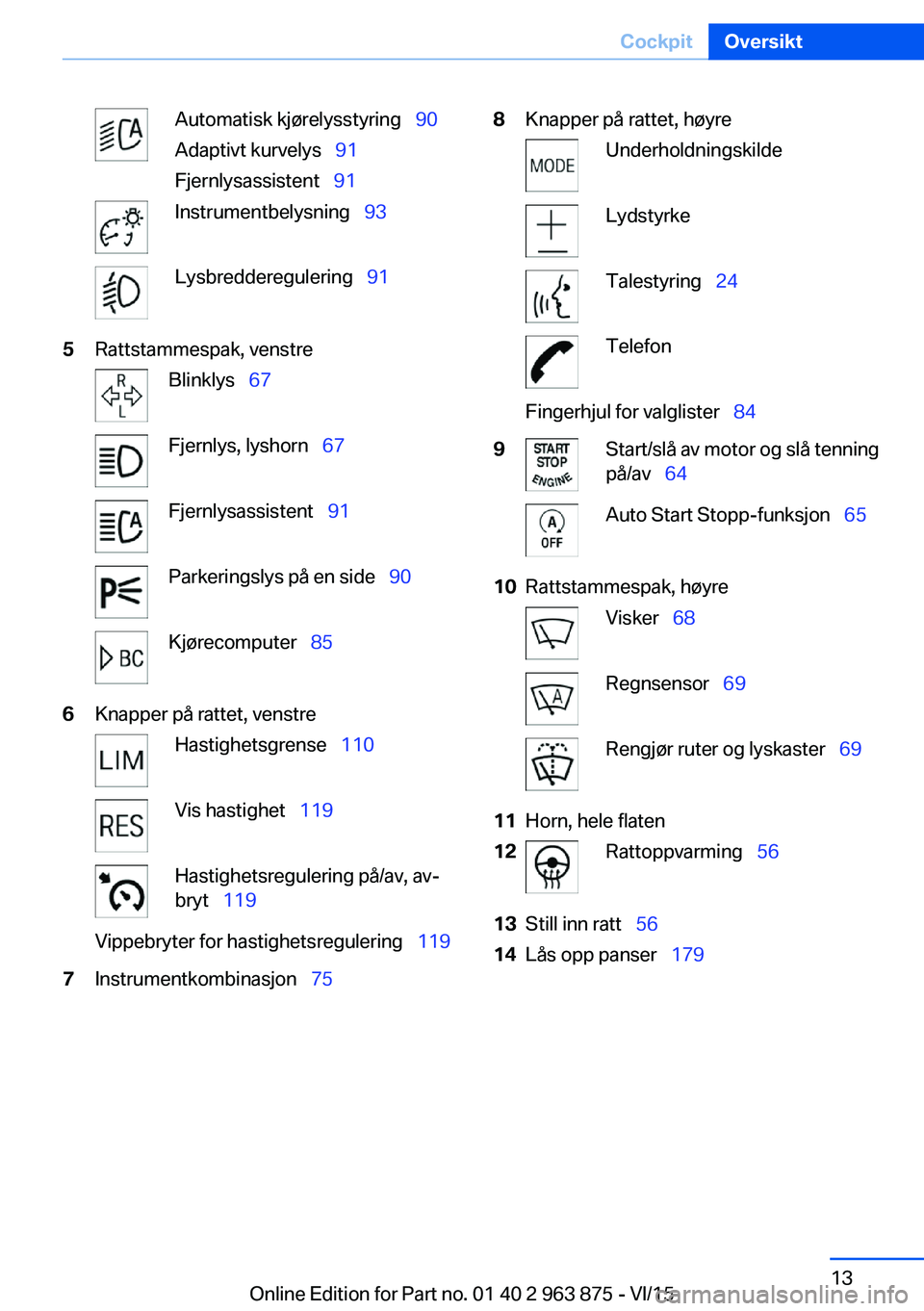

Automatisk kjørelysstyring  90
Adaptivt kurvelys   91
Fjernlysassistent   91Instrumentbelysning   93Lysbredderegulering   915Rattstammespak, venstreBlinklys  67Fjernlys, lyshorn   67Fjernlysassistent   91Parkeringslys på en side   90Kjørecomputer  856Knapper på rattet, venstreHastighetsgrense   110Vis hastighet  119Hastighetsregulering på/av, av‐
bryt   119Vippebryter for hastighetsregulering   1197Instrumentkombinasjon  758Knapper på rattet, høyreUnderholdningskildeLydstyrkeTalestyring  24TelefonFingerhjul for valglister   849Start/slå av motor og slå tenning
på/av   64Auto Start Stopp-funksjon   6510Rattstammespak, høyreVisker  68Regnsensor   69Rengjør ruter og lyskaster   6911Horn, hele flaten12Rattoppvarming  5613Still inn ratt  5614Lås opp panser   179Seite 13CockpitOversikt13
Online Edition for Part no. 01 40 2 963 875 - VI/15

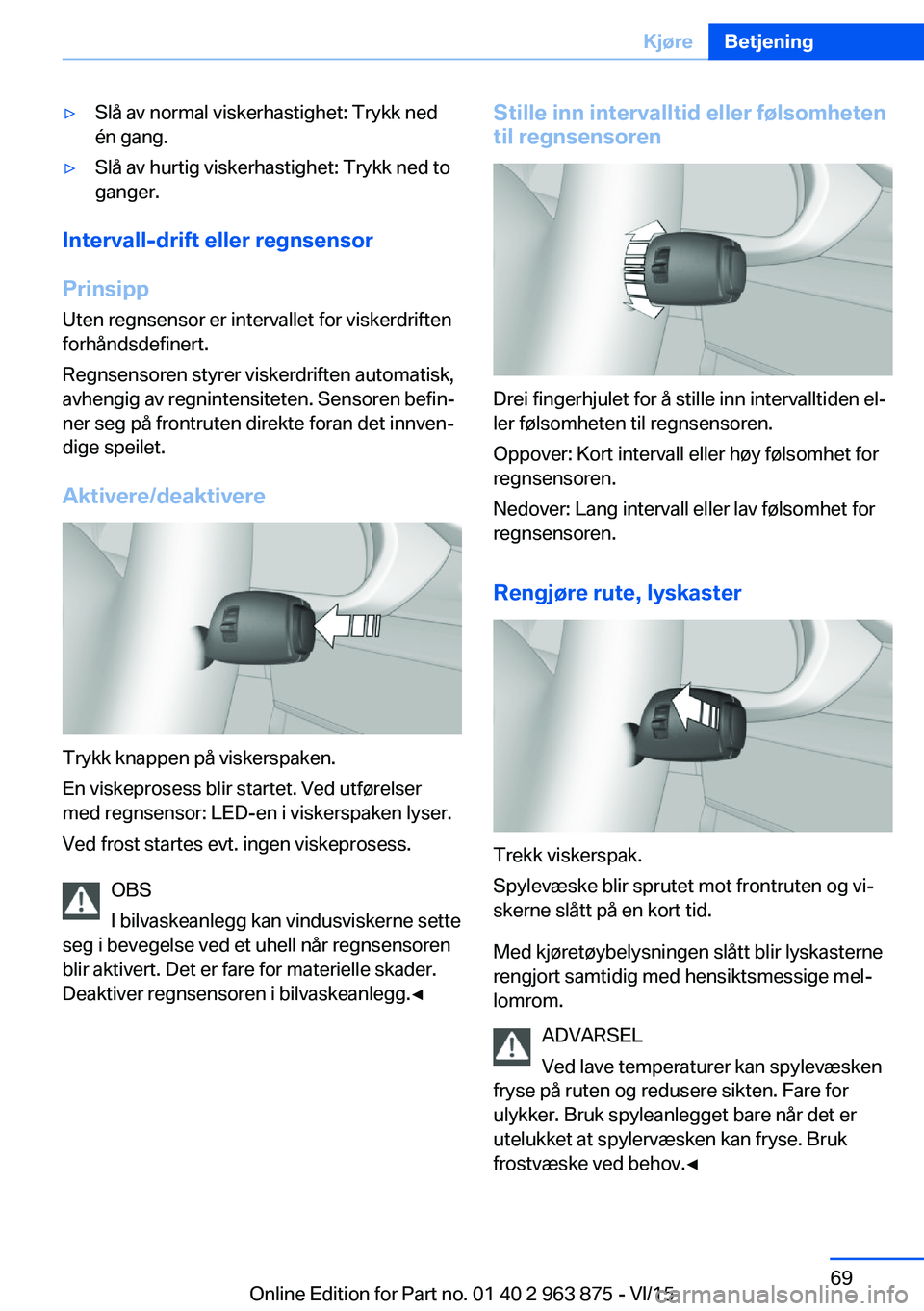

▷Slå av normal viskerhastighet: Trykk ned
én gang.▷Slå av hurtig viskerhastighet: Trykk ned to
ganger.
Intervall-drift eller regnsensor
Prinsipp Uten regnsensor er intervallet for viskerdriften
forhåndsdefinert.
Regnsensoren styrer viskerdriften automatisk,
avhengig av regnintensiteten. Sensoren befin‐
ner seg på frontruten direkte foran det innven‐
dige speilet.
Aktivere/deaktivere
Trykk knappen på viskerspaken.
En viskeprosess blir startet. Ved utførelser
med regnsensor: LED-en i viskerspaken lyser.
Ved frost startes evt. ingen viskeprosess.
OBS
I bilvaskeanlegg kan vindusviskerne sette
seg i bevegelse ved et uhell når regnsensoren
blir aktivert. Det er fare for materielle skader.
Deaktiver regnsensoren i bilvaskeanlegg.◀
Stille inn intervalltid eller følsomheten til regnsensoren
Drei fingerhjulet for å stille inn intervalltiden el‐
ler følsomheten til regnsensoren.
Oppover: Kort intervall eller høy følsomhet for
regnsensoren.
Nedover: Lang intervall eller lav følsomhet for
regnsensoren.
Rengjøre rute, lyskaster
Trekk viskerspak.
Spylevæske blir sprutet mot frontruten og vi‐
skerne slått på en kort tid.
Med kjøretøybelysningen slått blir lyskasterne
rengjort samtidig med hensiktsmessige mel‐
lomrom.
ADVARSEL
Ved lave temperaturer kan spylevæsken
fryse på ruten og redusere sikten. Fare for
ulykker. Bruk spyleanlegget bare når det er
utelukket at spylervæsken kan fryse. Bruk
frostvæske ved behov.◀
Seite 69KjøreBetjening69
Online Edition for Part no. 01 40 2 963 875 - VI/15

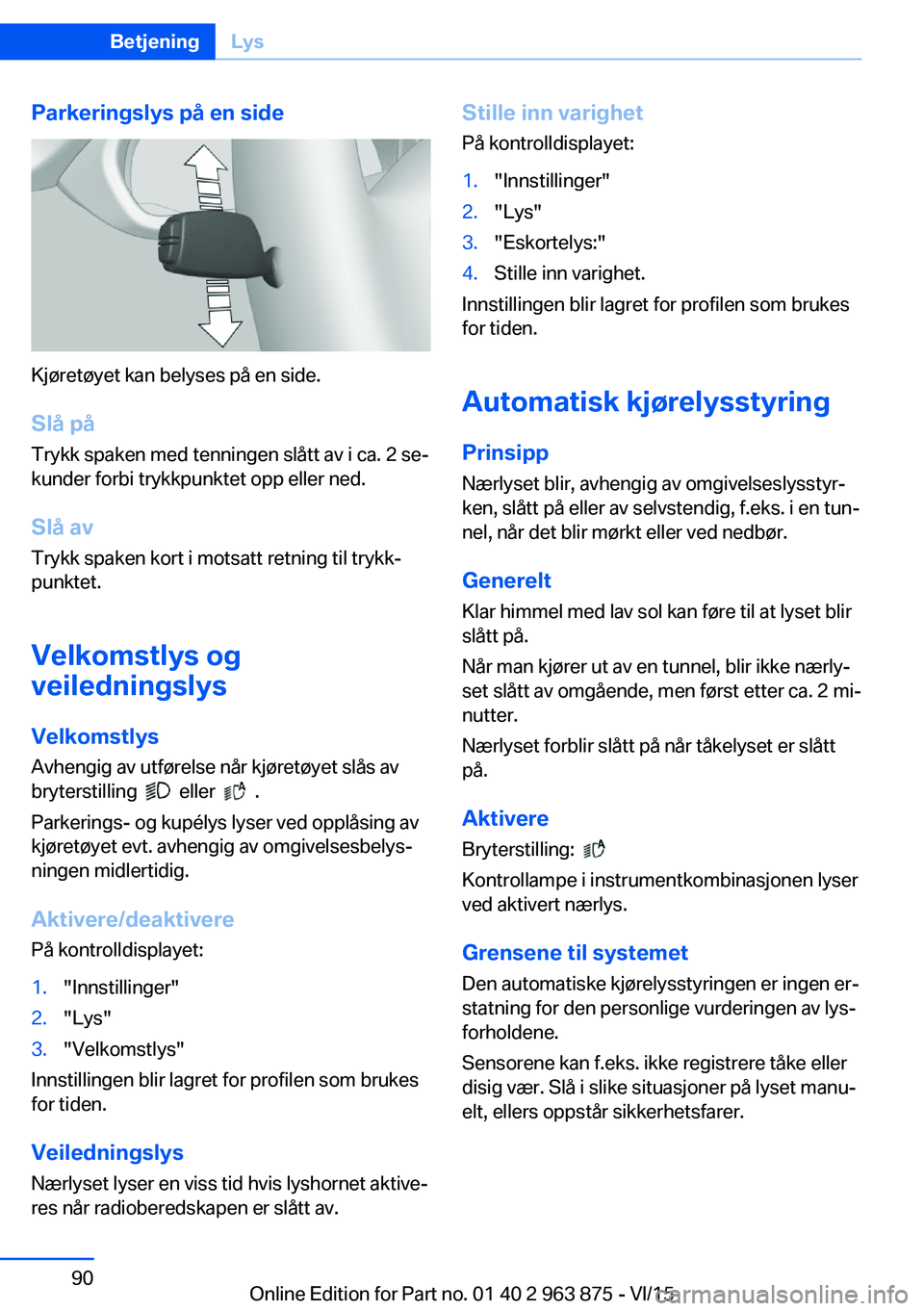

Parkeringslys på en side
Kjøretøyet kan belyses på en side.Slå på
Trykk spaken med tenningen slått av i ca. 2 se‐
kunder forbi trykkpunktet opp eller ned.
Slå avTrykk spaken kort i motsatt retning til trykk‐
punktet.
Velkomstlys og
veiledningslys
Velkomstlys
Avhengig av utførelse når kjøretøyet slås av
bryterstilling
eller .
Parkerings- og kupélys lyser ved opplåsing av
kjøretøyet evt. avhengig av omgivelsesbelys‐
ningen midlertidig.
Aktivere/deaktivere På kontrolldisplayet:
1."Innstillinger"2."Lys"3."Velkomstlys"
Innstillingen blir lagret for profilen som brukes
for tiden.
Veiledningslys
Nærlyset lyser en viss tid hvis lyshornet aktive‐
res når radioberedskapen er slått av.
Stille inn varighet
På kontrolldisplayet:1."Innstillinger"2."Lys"3."Eskortelys:"4.Stille inn varighet.
Innstillingen blir lagret for profilen som brukes
for tiden.
Automatisk kjørelysstyring Prinsipp
Nærlyset blir, avhengig av omgivelseslysstyr‐
ken, slått på eller av selvstendig, f.eks. i en tun‐
nel, når det blir mørkt eller ved nedbør.
Generelt Klar himmel med lav sol kan føre til at lyset blir
slått på.
Når man kjører ut av en tunnel, blir ikke nærly‐
set slått av omgående, men først etter ca. 2 mi‐
nutter.
Nærlyset forblir slått på når tåkelyset er slått
på.
Aktivere
Bryterstilling:

Kontrollampe i instrumentkombinasjonen lyser
ved aktivert nærlys.
Grensene til systemet
Den automatiske kjørelysstyringen er ingen er‐
statning for den personlige vurderingen av lys‐
forholdene.
Sensorene kan f.eks. ikke registrere tåke eller
disig vær. Slå i slike situasjoner på lyset manu‐
elt, ellers oppstår sikkerhetsfarer.
Seite 90BetjeningLys90
Online Edition for Part no. 01 40 2 963 875 - VI/15

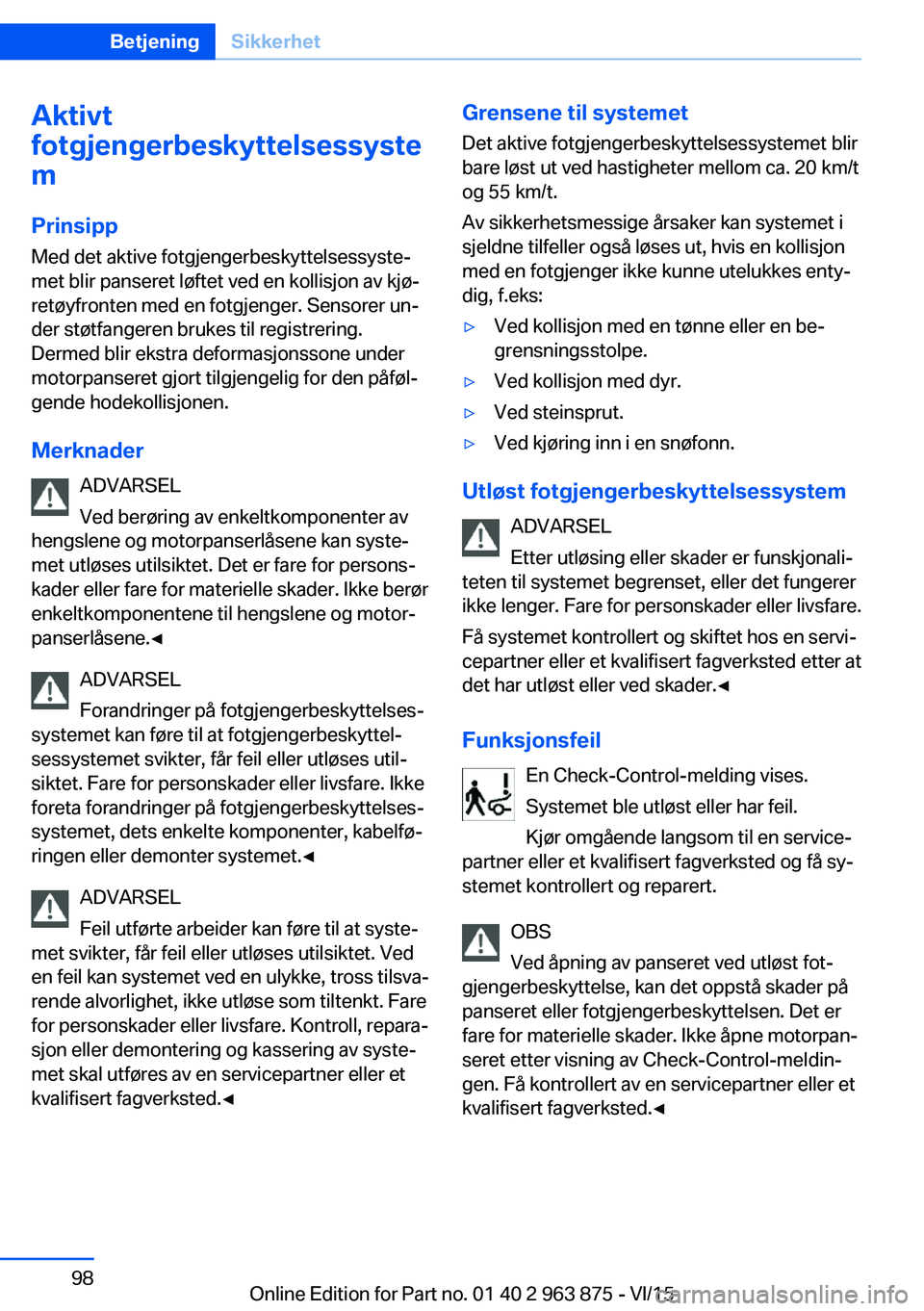

Aktivt
fotgjengerbeskyttelsessyste
m
Prinsipp Med det aktive fotgjengerbeskyttelsessyste‐
met blir panseret løftet ved en kollisjon av kjø‐
retøyfronten med en fotgjenger. Sensorer un‐
der støtfangeren brukes til registrering.
Dermed blir ekstra deformasjonssone under
motorpanseret gjort tilgjengelig for den påføl‐
gende hodekollisjonen.
Merknader ADVARSEL
Ved berøring av enkeltkomponenter av
hengslene og motorpanserlåsene kan syste‐ met utløses utilsiktet. Det er fare for persons‐
kader eller fare for materielle skader. Ikke berør
enkeltkomponentene til hengslene og motor‐
panserlåsene.◀
ADVARSEL
Forandringer på fotgjengerbeskyttelses‐
systemet kan føre til at fotgjengerbeskyttel‐
sessystemet svikter, får feil eller utløses util‐
siktet. Fare for personskader eller livsfare. Ikke
foreta forandringer på fotgjengerbeskyttelses‐
systemet, dets enkelte komponenter, kabelfø‐
ringen eller demonter systemet.◀
ADVARSEL
Feil utførte arbeider kan føre til at syste‐
met svikter, får feil eller utløses utilsiktet. Ved
en feil kan systemet ved en ulykke, tross tilsva‐
rende alvorlighet, ikke utløse som tiltenkt. Fare
for personskader eller livsfare. Kontroll, repara‐
sjon eller demontering og kassering av syste‐
met skal utføres av en servicepartner eller et
kvalifisert fagverksted.◀Grensene til systemet
Det aktive fotgjengerbeskyttelsessystemet blir
bare løst ut ved hastigheter mellom ca. 20 km/t
og 55 km/t.
Av sikkerhetsmessige årsaker kan systemet i
sjeldne tilfeller også løses ut, hvis en kollisjon
med en fotgjenger ikke kunne utelukkes enty‐
dig, f.eks:▷Ved kollisjon med en tønne eller en be‐
grensningsstolpe.▷Ved kollisjon med dyr.▷Ved steinsprut.▷Ved kjøring inn i en snøfonn.
Utløst fotgjengerbeskyttelsessystem
ADVARSEL
Etter utløsing eller skader er funskjonali‐
teten til systemet begrenset, eller det fungerer
ikke lenger. Fare for personskader eller livsfare.
Få systemet kontrollert og skiftet hos en servi‐
cepartner eller et kvalifisert fagverksted etter at
det har utløst eller ved skader.◀
Funksjonsfeil En Check-Control-melding vises.
Systemet ble utløst eller har feil.
Kjør omgående langsom til en service‐
partner eller et kvalifisert fagverksted og få sy‐
stemet kontrollert og reparert.
OBS
Ved åpning av panseret ved utløst fot‐
gjengerbeskyttelse, kan det oppstå skader på
panseret eller fotgjengerbeskyttelsen. Det er
fare for materielle skader. Ikke åpne motorpan‐
seret etter visning av Check-Control-meldin‐
gen. Få kontrollert av en servicepartner eller et
kvalifisert fagverksted.◀
Seite 98BetjeningSikkerhet98
Online Edition for Part no. 01 40 2 963 875 - VI/15

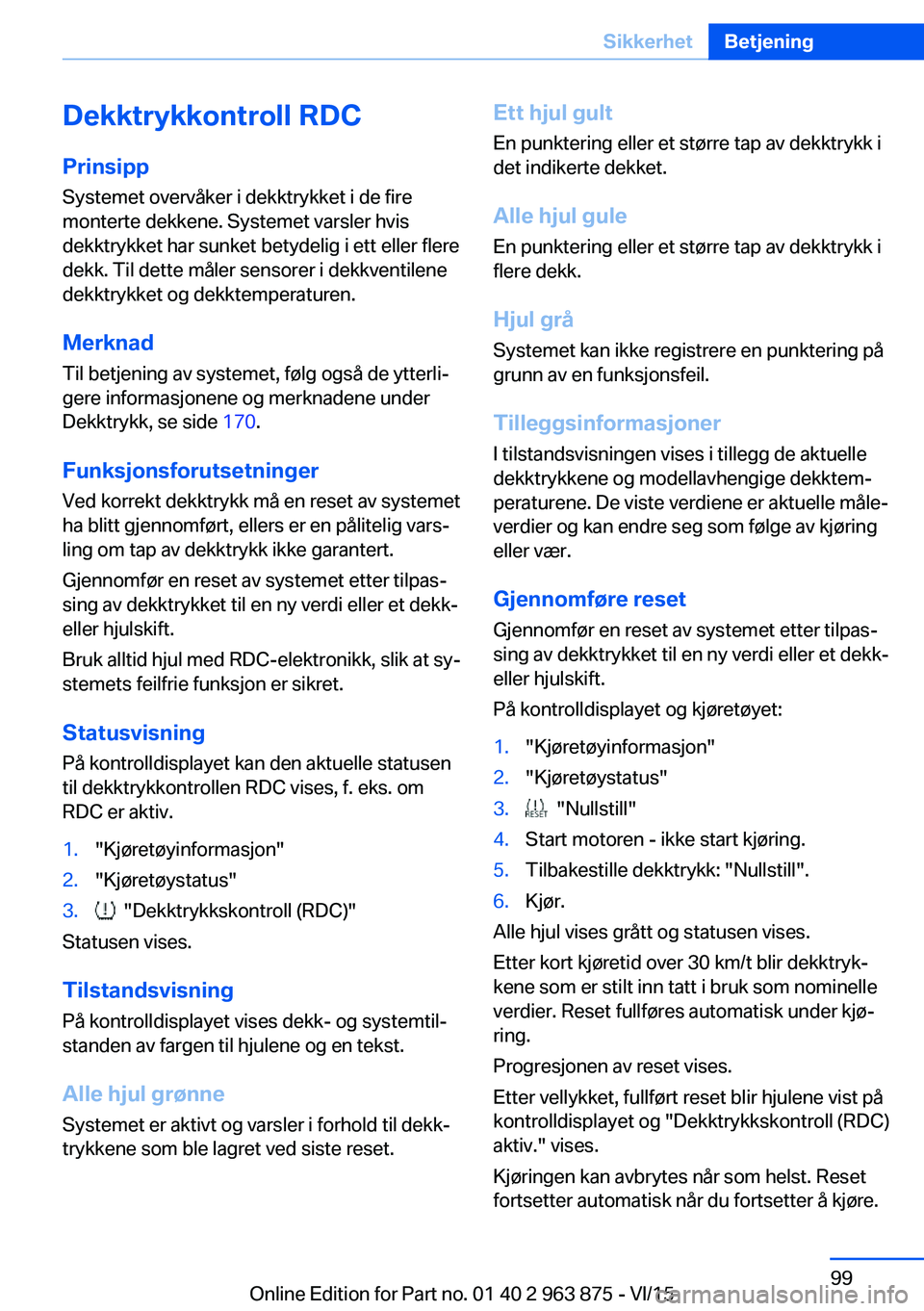

Dekktrykkontroll RDC
Prinsipp Systemet overvåker i dekktrykket i de fire
monterte dekkene. Systemet varsler hvis
dekktrykket har sunket betydelig i ett eller flere
dekk. Til dette måler sensorer i dekkventilene
dekktrykket og dekktemperaturen.
Merknad
Til betjening av systemet, følg også de ytterli‐
gere informasjonene og merknadene under
Dekktrykk, se side 170.
Funksjonsforutsetninger Ved korrekt dekktrykk må en reset av systemet
ha blitt gjennomført, ellers er en pålitelig vars‐
ling om tap av dekktrykk ikke garantert.
Gjennomfør en reset av systemet etter tilpas‐
sing av dekktrykket til en ny verdi eller et dekk-
eller hjulskift.
Bruk alltid hjul med RDC-elektronikk, slik at sy‐
stemets feilfrie funksjon er sikret.
Statusvisning
På kontrolldisplayet kan den aktuelle statusen
til dekktrykkontrollen RDC vises, f. eks. om
RDC er aktiv.1."Kjøretøyinformasjon"2."Kjøretøystatus"3. "Dekktrykkskontroll (RDC)"
Statusen vises.
Tilstandsvisning
På kontrolldisplayet vises dekk- og systemtil‐
standen av fargen til hjulene og en tekst.
Alle hjul grønneSystemet er aktivt og varsler i forhold til dekk‐
trykkene som ble lagret ved siste reset.
Ett hjul gult
En punktering eller et større tap av dekktrykk i
det indikerte dekket.
Alle hjul gule
En punktering eller et større tap av dekktrykk i
flere dekk.
Hjul grå
Systemet kan ikke registrere en punktering på grunn av en funksjonsfeil.
Tilleggsinformasjoner
I tilstandsvisningen vises i tillegg de aktuelle
dekktrykkene og modellavhengige dekktem‐ peraturene. De viste verdiene er aktuelle måle‐
verdier og kan endre seg som følge av kjøring
eller vær.
Gjennomføre reset
Gjennomfør en reset av systemet etter tilpas‐
sing av dekktrykket til en ny verdi eller et dekk-
eller hjulskift.
På kontrolldisplayet og kjøretøyet:1."Kjøretøyinformasjon"2."Kjøretøystatus"3. "Nullstill"4.Start motoren - ikke start kjøring.5.Tilbakestille dekktrykk: "Nullstill".6.Kjør.
Alle hjul vises grått og statusen vises.
Etter kort kjøretid over 30 km/t blir dekktryk‐
kene som er stilt inn tatt i bruk som nominelle
verdier. Reset fullføres automatisk under kjø‐
ring.
Progresjonen av reset vises.
Etter vellykket, fullført reset blir hjulene vist på
kontrolldisplayet og "Dekktrykkskontroll (RDC)
aktiv." vises.
Kjøringen kan avbrytes når som helst. Reset
fortsetter automatisk når du fortsetter å kjøre.
Seite 99SikkerhetBetjening99
Online Edition for Part no. 01 40 2 963 875 - VI/15

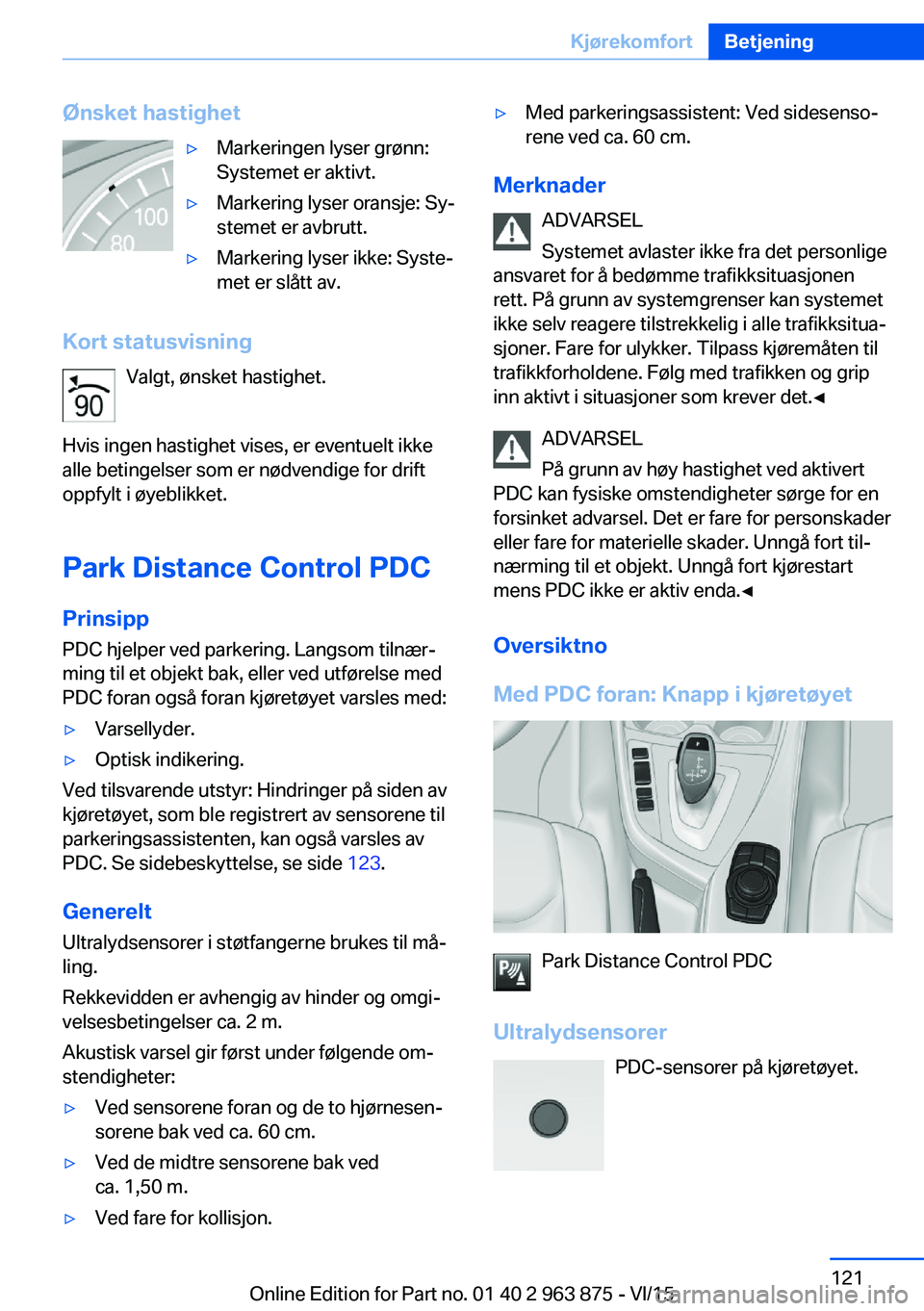

Ønsket hastighet▷Markeringen lyser grønn:
Systemet er aktivt.▷Markering lyser oransje: Sy‐
stemet er avbrutt.▷Markering lyser ikke: Syste‐
met er slått av.
Kort statusvisning
Valgt, ønsket hastighet.
Hvis ingen hastighet vises, er eventuelt ikke
alle betingelser som er nødvendige for drift
oppfylt i øyeblikket.
Park Distance Control PDC PrinsippPDC hjelper ved parkering. Langsom tilnær‐
ming til et objekt bak, eller ved utførelse med
PDC foran også foran kjøretøyet varsles med:
▷Varsellyder.▷Optisk indikering.
Ved tilsvarende utstyr: Hindringer på siden av
kjøretøyet, som ble registrert av sensorene til
parkeringsassistenten, kan også varsles av
PDC. Se sidebeskyttelse, se side 123.
Generelt Ultralydsensorer i støtfangerne brukes til må‐
ling.
Rekkevidden er avhengig av hinder og omgi‐
velsesbetingelser ca. 2 m.
Akustisk varsel gir først under følgende om‐
stendigheter:
▷Ved sensorene foran og de to hjørnesen‐
sorene bak ved ca. 60 cm.▷Ved de midtre sensorene bak ved
ca. 1,50 m.▷Ved fare for kollisjon.▷Med parkeringsassistent: Ved sidesenso‐
rene ved ca. 60 cm.
Merknader
ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. På grunn av systemgrenser kan systemet
ikke selv reagere tilstrekkelig i alle trafikksitua‐
sjoner. Fare for ulykker. Tilpass kjøremåten til
trafikkforholdene. Følg med trafikken og grip
inn aktivt i situasjoner som krever det.◀
ADVARSEL
På grunn av høy hastighet ved aktivert
PDC kan fysiske omstendigheter sørge for en
forsinket advarsel. Det er fare for personskader
eller fare for materielle skader. Unngå fort til‐
nærming til et objekt. Unngå fort kjørestart
mens PDC ikke er aktiv enda.◀
Oversiktno
Med PDC foran: Knapp i kjøretøyet
Park Distance Control PDC
Ultralydsensorer PDC-sensorer på kjøretøyet.
Seite 121KjørekomfortBetjening121
Online Edition for Part no. 01 40 2 963 875 - VI/15

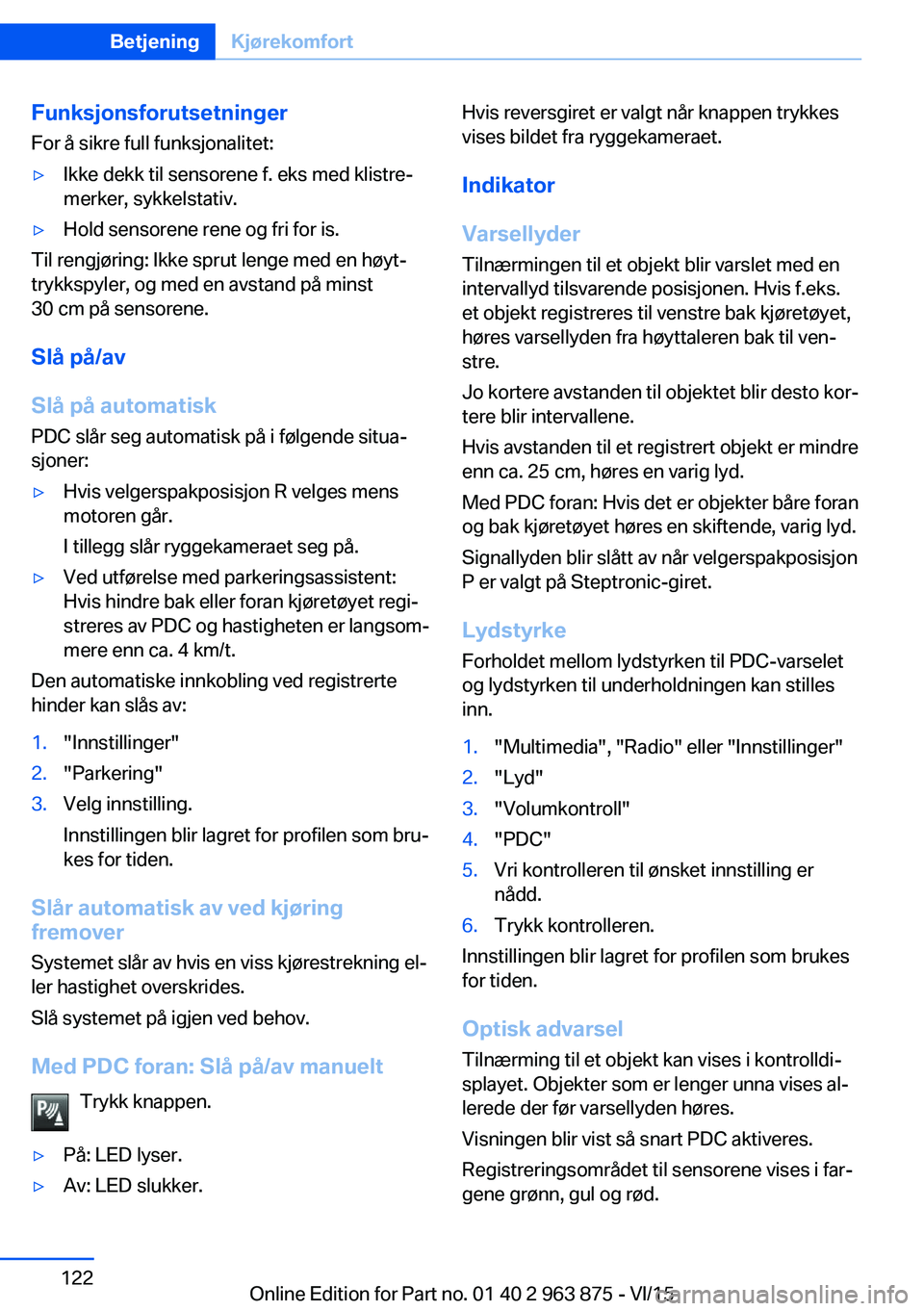

FunksjonsforutsetningerFor å sikre full funksjonalitet:▷Ikke dekk til sensorene f. eks med klistre‐
merker, sykkelstativ.▷Hold sensorene rene og fri for is.
Til rengjøring: Ikke sprut lenge med en høyt‐
trykkspyler, og med en avstand på minst
30 cm på sensorene.
Slå på/av
Slå på automatisk
PDC slår seg automatisk på i følgende situa‐
sjoner:
▷Hvis velgerspakposisjon R velges mens
motoren går.
I tillegg slår ryggekameraet seg på.▷Ved utførelse med parkeringsassistent:
Hvis hindre bak eller foran kjøretøyet regi‐
streres av PDC og hastigheten er langsom‐
mere enn ca. 4 km/t.
Den automatiske innkobling ved registrerte
hinder kan slås av:
1."Innstillinger"2."Parkering"3.Velg innstilling.
Innstillingen blir lagret for profilen som bru‐
kes for tiden.
Slår automatisk av ved kjøring
fremover
Systemet slår av hvis en viss kjørestrekning el‐
ler hastighet overskrides.
Slå systemet på igjen ved behov.
Med PDC foran: Slå på/av manuelt Trykk knappen.
▷På: LED lyser.▷Av: LED slukker.Hvis reversgiret er valgt når knappen trykkes
vises bildet fra ryggekameraet.
Indikator
Varsellyder
Tilnærmingen til et objekt blir varslet med en
intervallyd tilsvarende posisjonen. Hvis f.eks.
et objekt registreres til venstre bak kjøretøyet,
høres varsellyden fra høyttaleren bak til ven‐
stre.
Jo kortere avstanden til objektet blir desto kor‐
tere blir intervallene.
Hvis avstanden til et registrert objekt er mindre
enn ca. 25 cm, høres en varig lyd.
Med PDC foran: Hvis det er objekter båre foran
og bak kjøretøyet høres en skiftende, varig lyd.
Signallyden blir slått av når velgerspakposisjon
P er valgt på Steptronic-giret.
Lydstyrke
Forholdet mellom lydstyrken til PDC-varselet
og lydstyrken til underholdningen kan stilles
inn.1."Multimedia", "Radio" eller "Innstillinger"2."Lyd"3."Volumkontroll"4."PDC"5.Vri kontrolleren til ønsket innstilling er
nådd.6.Trykk kontrolleren.
Innstillingen blir lagret for profilen som brukes
for tiden.
Optisk advarsel
Tilnærming til et objekt kan vises i kontrolldi‐
splayet. Objekter som er lenger unna vises al‐
lerede der før varsellyden høres.
Visningen blir vist så snart PDC aktiveres.
Registreringsområdet til sensorene vises i far‐
gene grønn, gul og rød.
Seite 122BetjeningKjørekomfort122
Online Edition for Part no. 01 40 2 963 875 - VI/15

Hvis bildet til ryggekameraet vises, er omkob‐
ling til PDC mulig:
"Ryggekamera"
Ved tilsvarende utstyr:
Sidebeskyttelse
Prinsipp Hindringer på siden av kjøretøyet blir registrert
av sensorene til parkeringsassistenten. PDC
varsler for disse hinder ved hjelp av akustiske
signaler eller i kontrolldisplayet.
Indikator
Hinder på siden i visningen til PDC.
▷Farget markering: Advarsel for hindringer
registrert.▷Grå markering: Området ble ikke undersøkt
enda.▷Ingen markering: Ingen hinder registrert.
Grensene til sidebeskyttelsen
Systemet registrerer bare hindringer som står i
ro som kom inn i området til sensorene da de
ble forbikjørt.
Systemet registrerer når systemet nærmer seg
et stående hinder på grunn av egen bevegelse
eller styrevinkel.
Systemet registrerer ikke om hindret beveger
seg. Derfor vises markeringene i visningen grå
etter stans av en viss lengde.
Grensene til systemet
Med tilhenger eller med opptatt
tilhengerstikkontakt
De bakre sensorene kan ikke foreta hensikts‐
messige målinger. De blir derfor slått av.
Med tilsvarende utstyr vises en Check-Con‐
trol-melding.
Grensene til ultralydmålingen
Registreringen av objekter kan møte på gren‐
sene til den fysikalske ultralydmålingen, f.eks.
ved følgende forutsetninger:▷Ved småbarn og dyr.▷Ved personer med visse typer klær, f.eks.
kåper.▷Ved eksterne forstyrrelser av ultralyden,
f. eks på grunn av forbikjørende kjøretøy el‐
ler støyende maskiner.▷Ved tilsmussede, isete, skadde eller feilju‐
sterte sensorer.▷Under visse værforhold, f.eks. høy luftfuk‐
tighet, regn, snø, ekstrem varme eller sterk
vind.▷Ved tilhenger-trekkstenger og -fester på
andre kjøretøy.▷Ved tynne eller kileformede gjenstander.▷Ved objekter i bevegelse.▷Ved høye, utstikkende objekter, f.eks. veg‐
gutspring eller last.▷Ved objekter med hjørner og skarpe kanter.▷Ved objekter med fine overflater eller
strukturer, f.eks. gjerder.▷Ved objekter med sprø overflater.
Lave objekter som allerede vises, f.eks. kant‐
steiner, kan komme i dødsonene til sensorene
før eller etter at den varige varsellyden allerede
høres.
Seite 123KjørekomfortBetjening123
Online Edition for Part no. 01 40 2 963 875 - VI/15

Feilvarsler
PDC kan under følgende omstendigheter vise
en advarsel, selv om ikke noe hinder befinner
seg i registreringsområdet:▷Ved tungt regn.▷Ved sterk tilsmussing eller ising på senso‐
rene.▷Ved snødekkede sensorer.▷Ved grove gatebelegg.▷Ved ujevnheter i bakken, f. eks fartshum‐
per.▷I store, rektangulære bygninger med glatte
vegger, f. eks parkeringskjellere.▷I vaskeanlegg og vaskegater.▷På grunn av mye eksos.▷Ved skråstilte deksler på tilhengerfester.▷På grunn av andre ultralydkilder, f. eks feie‐
maskiner, dampvaskere eller neonlysrør.
Funksjonsfeilen melder seg med en skif‐
tende, varig varsellyd mellom høyttalerne
foran og bak. Så snart feilen fra andre ultra‐
lydkilder ikke lenger foreligger, er systemet
fult funksjonelt igjen.
Funksjonsfeil
En Check-Control-melding vises.
På kontrolldisplayet vises registreringsområdet
til sensorene skravert.
PDC har sviktet. Få systemet kontrollert.
Ryggekamera
Prinsipp Ryggekameraet hjelper ved baklengs parke‐
ring og rygging. Til dette vises området bak
kjøretøyet i kontrolldisplayet.
Merknader
ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀
Oversikt
Knapp i kjøretøyet
Ryggekamera
Kamera
Kameraobjektivet befinner seg i gripelisten til
bagasjeromsluken. Smuss kan påvirke bilde‐
kvaliteten.
Rengjøre kameraobjektiv, se side 207.
Slå på/av
Slå på automatisk
Velg velgerspakposisjon R mens motoren går.
Seite 124BetjeningKjørekomfort124
Online Edition for Part no. 01 40 2 963 875 - VI/15

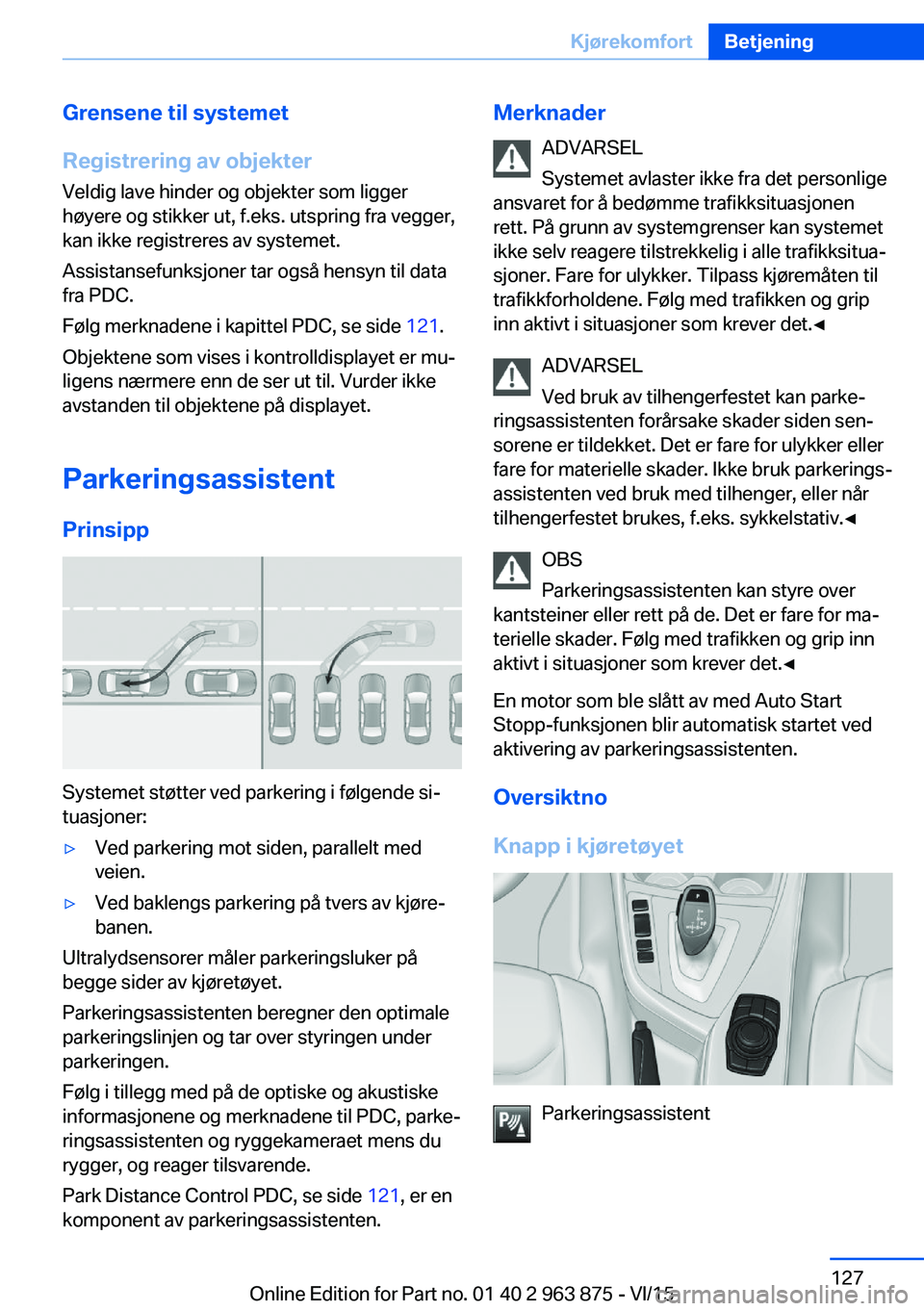

Grensene til systemet
Registrering av objekter Veldig lave hinder og objekter som ligger
høyere og stikker ut, f.eks. utspring fra vegger, kan ikke registreres av systemet.
Assistansefunksjoner tar også hensyn til data
fra PDC.
Følg merknadene i kapittel PDC, se side 121.
Objektene som vises i kontrolldisplayet er mu‐
ligens nærmere enn de ser ut til. Vurder ikke
avstanden til objektene på displayet.
Parkeringsassistent
Prinsipp
Systemet støtter ved parkering i følgende si‐
tuasjoner:
▷Ved parkering mot siden, parallelt med
veien.▷Ved baklengs parkering på tvers av kjøre‐
banen.
Ultralydsensorer måler parkeringsluker på
begge sider av kjøretøyet.
Parkeringsassistenten beregner den optimale
parkeringslinjen og tar over styringen under
parkeringen.
Følg i tillegg med på de optiske og akustiske
informasjonene og merknadene til PDC, parke‐
ringsassistenten og ryggekameraet mens du
rygger, og reager tilsvarende.
Park Distance Control PDC, se side 121, er en
komponent av parkeringsassistenten.
Merknader
ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. På grunn av systemgrenser kan systemet
ikke selv reagere tilstrekkelig i alle trafikksitua‐
sjoner. Fare for ulykker. Tilpass kjøremåten til
trafikkforholdene. Følg med trafikken og grip
inn aktivt i situasjoner som krever det.◀
ADVARSEL
Ved bruk av tilhengerfestet kan parke‐
ringsassistenten forårsake skader siden sen‐
sorene er tildekket. Det er fare for ulykker eller
fare for materielle skader. Ikke bruk parkerings‐
assistenten ved bruk med tilhenger, eller når
tilhengerfestet brukes, f.eks. sykkelstativ.◀
OBS
Parkeringsassistenten kan styre over
kantsteiner eller rett på de. Det er fare for ma‐
terielle skader. Følg med trafikken og grip inn
aktivt i situasjoner som krever det.◀
En motor som ble slått av med Auto Start
Stopp-funksjonen blir automatisk startet ved
aktivering av parkeringsassistenten.
Oversiktno
Knapp i kjøretøyet
Parkeringsassistent
Seite 127KjørekomfortBetjening127
Online Edition for Part no. 01 40 2 963 875 - VI/15
