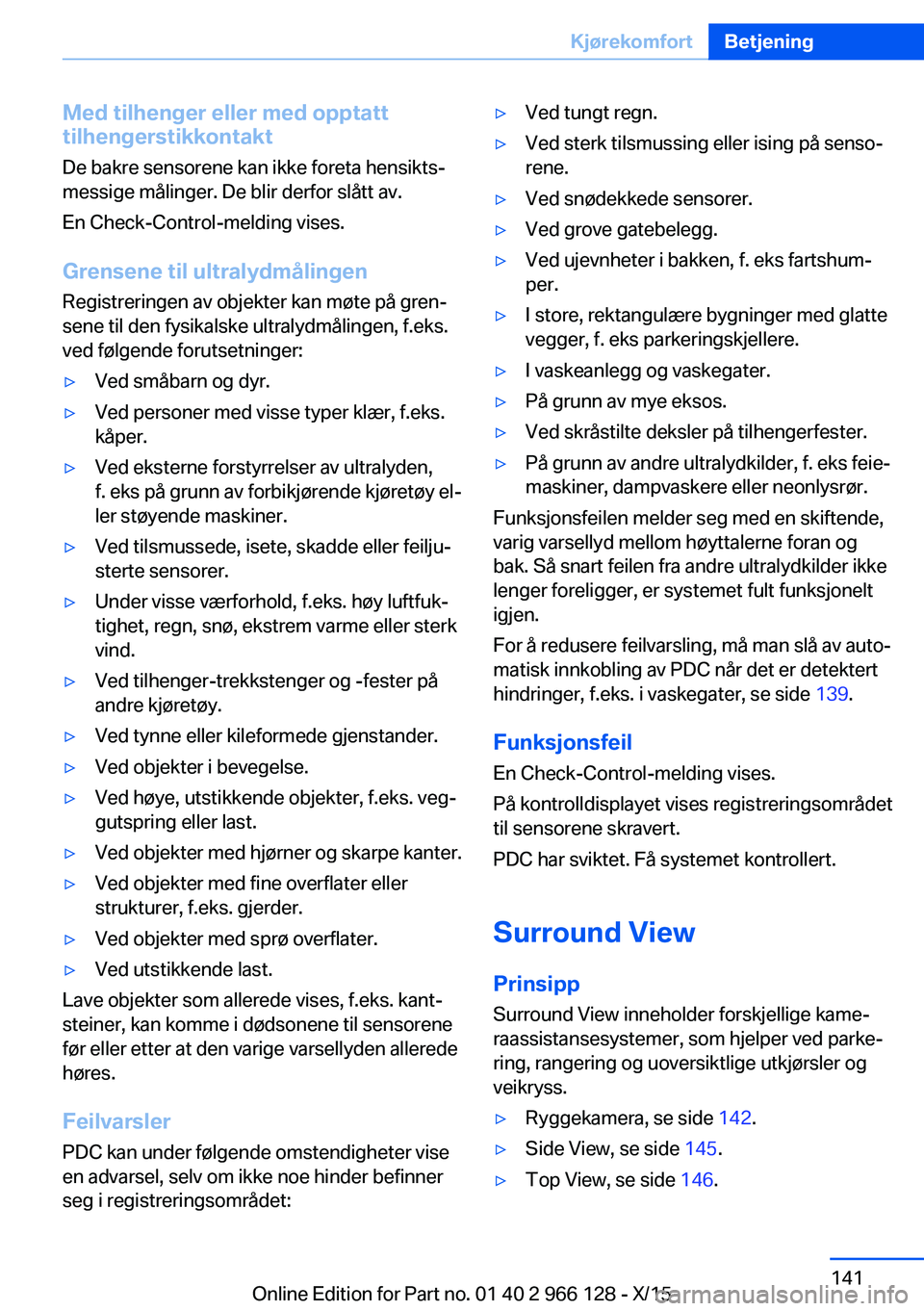

Med tilhenger eller med opptatt
tilhengerstikkontakt
De bakre sensorene kan ikke foreta hensikts‐
messige målinger. De blir derfor slått av.
En Check-Control-melding vises.
Grensene til ultralydmålingen Registreringen av objekter kan møte på gren‐
sene til den fysikalske ultralydmålingen, f.eks.
ved følgende forutsetninger:▷Ved småbarn og dyr.▷Ved personer med visse typer klær, f.eks.
kåper.▷Ved eksterne forstyrrelser av ultralyden,
f. eks på grunn av forbikjørende kjøretøy el‐
ler støyende maskiner.▷Ved tilsmussede, isete, skadde eller feilju‐
sterte sensorer.▷Under visse værforhold, f.eks. høy luftfuk‐
tighet, regn, snø, ekstrem varme eller sterk
vind.▷Ved tilhenger-trekkstenger og -fester på
andre kjøretøy.▷Ved tynne eller kileformede gjenstander.▷Ved objekter i bevegelse.▷Ved høye, utstikkende objekter, f.eks. veg‐
gutspring eller last.▷Ved objekter med hjørner og skarpe kanter.▷Ved objekter med fine overflater eller
strukturer, f.eks. gjerder.▷Ved objekter med sprø overflater.▷Ved utstikkende last.
Lave objekter som allerede vises, f.eks. kant‐
steiner, kan komme i dødsonene til sensorene
før eller etter at den varige varsellyden allerede
høres.
Feilvarsler
PDC kan under følgende omstendigheter vise
en advarsel, selv om ikke noe hinder befinner
seg i registreringsområdet:
▷Ved tungt regn.▷Ved sterk tilsmussing eller ising på senso‐
rene.▷Ved snødekkede sensorer.▷Ved grove gatebelegg.▷Ved ujevnheter i bakken, f. eks fartshum‐
per.▷I store, rektangulære bygninger med glatte
vegger, f. eks parkeringskjellere.▷I vaskeanlegg og vaskegater.▷På grunn av mye eksos.▷Ved skråstilte deksler på tilhengerfester.▷På grunn av andre ultralydkilder, f. eks feie‐
maskiner, dampvaskere eller neonlysrør.
Funksjonsfeilen melder seg med en skiftende,
varig varsellyd mellom høyttalerne foran og
bak. Så snart feilen fra andre ultralydkilder ikke
lenger foreligger, er systemet fult funksjonelt
igjen.
For å redusere feilvarsling, må man slå av auto‐
matisk innkobling av PDC når det er detektert
hindringer, f.eks. i vaskegater, se side 139.
Funksjonsfeil
En Check-Control-melding vises.
På kontrolldisplayet vises registreringsområdet
til sensorene skravert.
PDC har sviktet. Få systemet kontrollert.
Surround View
Prinsipp
Surround View inneholder forskjellige kame‐
raassistansesystemer, som hjelper ved parke‐
ring, rangering og uoversiktlige utkjørsler og
veikryss.
▷Ryggekamera, se side 142.▷Side View, se side 145.▷Top View, se side 146.Seite 141KjørekomfortBetjening141
Online Edition for Part no. 01 40 2 966 128 - X/15

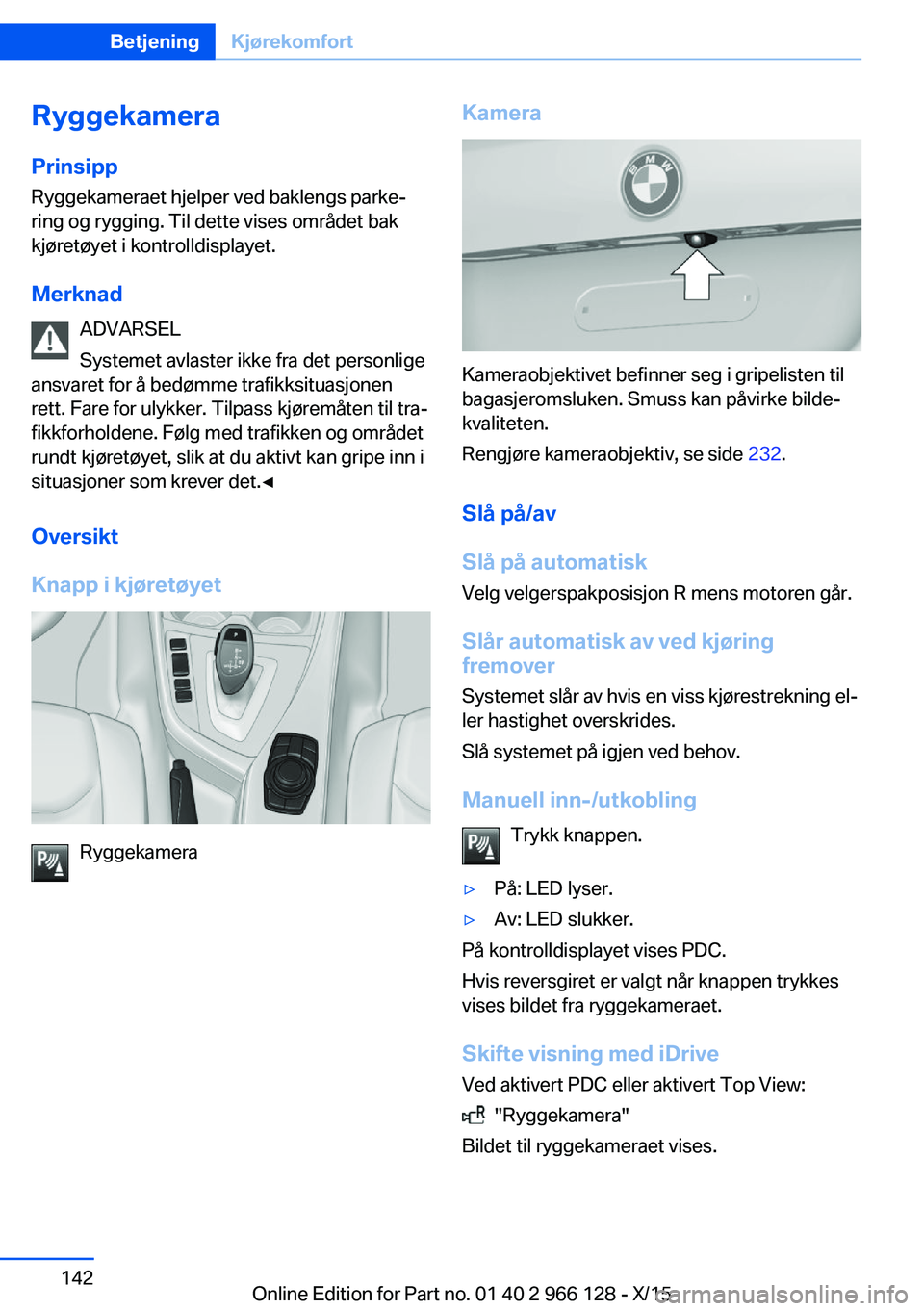

RyggekameraPrinsipp
Ryggekameraet hjelper ved baklengs parke‐
ring og rygging. Til dette vises området bak
kjøretøyet i kontrolldisplayet.
Merknad ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀
Oversikt
Knapp i kjøretøyet
Ryggekamera
Kamera
Kameraobjektivet befinner seg i gripelisten til
bagasjeromsluken. Smuss kan påvirke bilde‐
kvaliteten.
Rengjøre kameraobjektiv, se side 232.
Slå på/av
Slå på automatisk
Velg velgerspakposisjon R mens motoren går.
Slår automatisk av ved kjøring
fremover
Systemet slår av hvis en viss kjørestrekning el‐
ler hastighet overskrides.
Slå systemet på igjen ved behov.
Manuell inn-/utkobling Trykk knappen.
▷På: LED lyser.▷Av: LED slukker.
På kontrolldisplayet vises PDC.
Hvis reversgiret er valgt når knappen trykkes
vises bildet fra ryggekameraet.
Skifte visning med iDrive
Ved aktivert PDC eller aktivert Top View:
"Ryggekamera"
Bildet til ryggekameraet vises.
Seite 142BetjeningKjørekomfort142
Online Edition for Part no. 01 40 2 966 128 - X/15

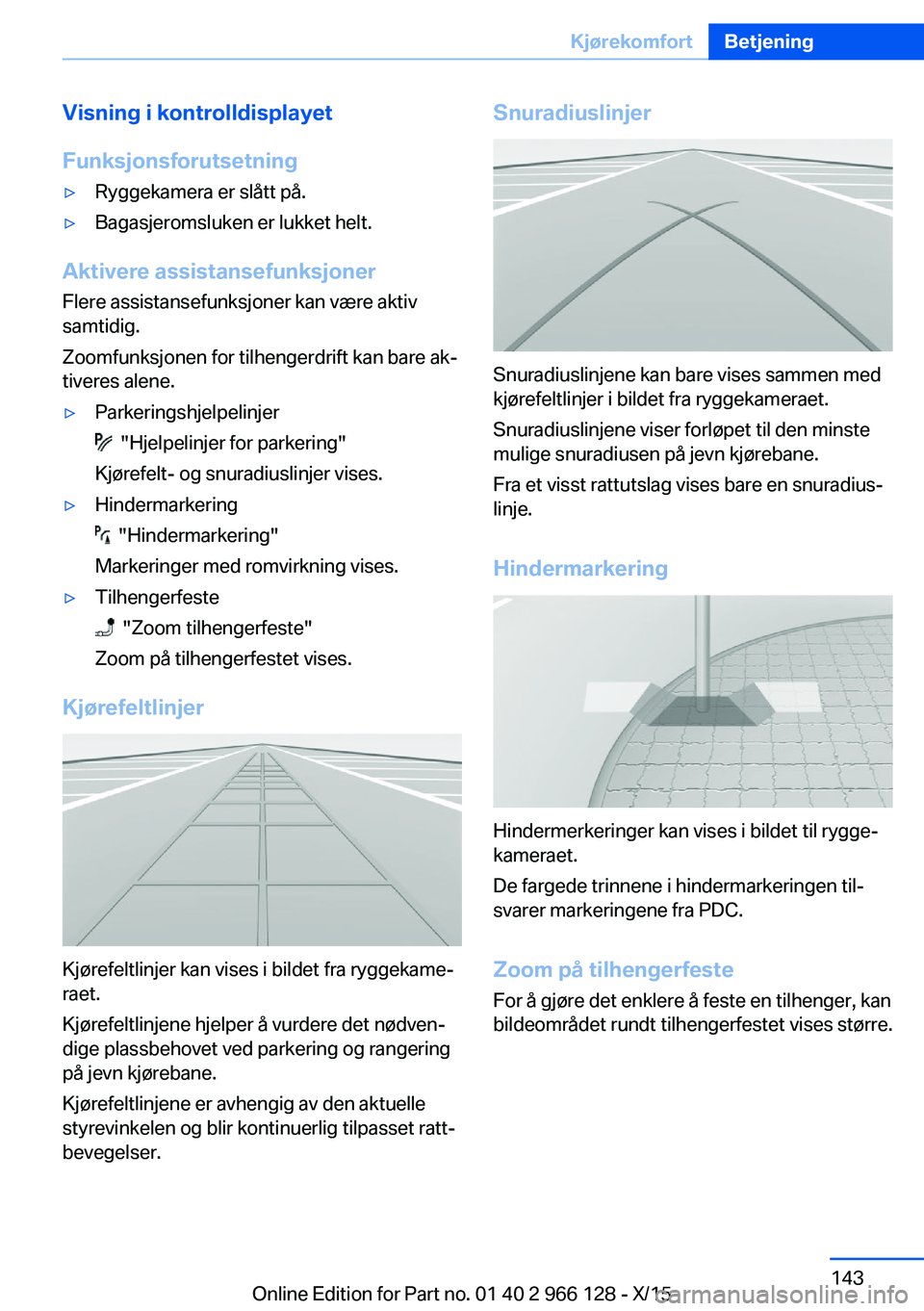

Visning i kontrolldisplayet
Funksjonsforutsetning▷Ryggekamera er slått på.▷Bagasjeromsluken er lukket helt.
Aktivere assistansefunksjoner Flere assistansefunksjoner kan være aktiv
samtidig.
Zoomfunksjonen for tilhengerdrift kan bare ak‐
tiveres alene.
▷Parkeringshjelpelinjer
"Hjelpelinjer for parkering"
Kjørefelt- og snuradiuslinjer vises.
▷Hindermarkering
"Hindermarkering"
Markeringer med romvirkning vises.
▷Tilhengerfeste
"Zoom tilhengerfeste"
Zoom på tilhengerfestet vises.
Kjørefeltlinjer
Kjørefeltlinjer kan vises i bildet fra ryggekame‐
raet.
Kjørefeltlinjene hjelper å vurdere det nødven‐
dige plassbehovet ved parkering og rangering
på jevn kjørebane.
Kjørefeltlinjene er avhengig av den aktuelle
styrevinkelen og blir kontinuerlig tilpasset ratt‐
bevegelser.
Snuradiuslinjer
Snuradiuslinjene kan bare vises sammen med
kjørefeltlinjer i bildet fra ryggekameraet.
Snuradiuslinjene viser forløpet til den minste
mulige snuradiusen på jevn kjørebane.
Fra et visst rattutslag vises bare en snuradius‐
linje.
Hindermarkering
Hindermerkeringer kan vises i bildet til rygge‐
kameraet.
De fargede trinnene i hindermarkeringen til‐
svarer markeringene fra PDC.
Zoom på tilhengerfeste For å gjøre det enklere å feste en tilhenger, kan
bildeområdet rundt tilhengerfestet vises større.
Seite 143KjørekomfortBetjening143
Online Edition for Part no. 01 40 2 966 128 - X/15

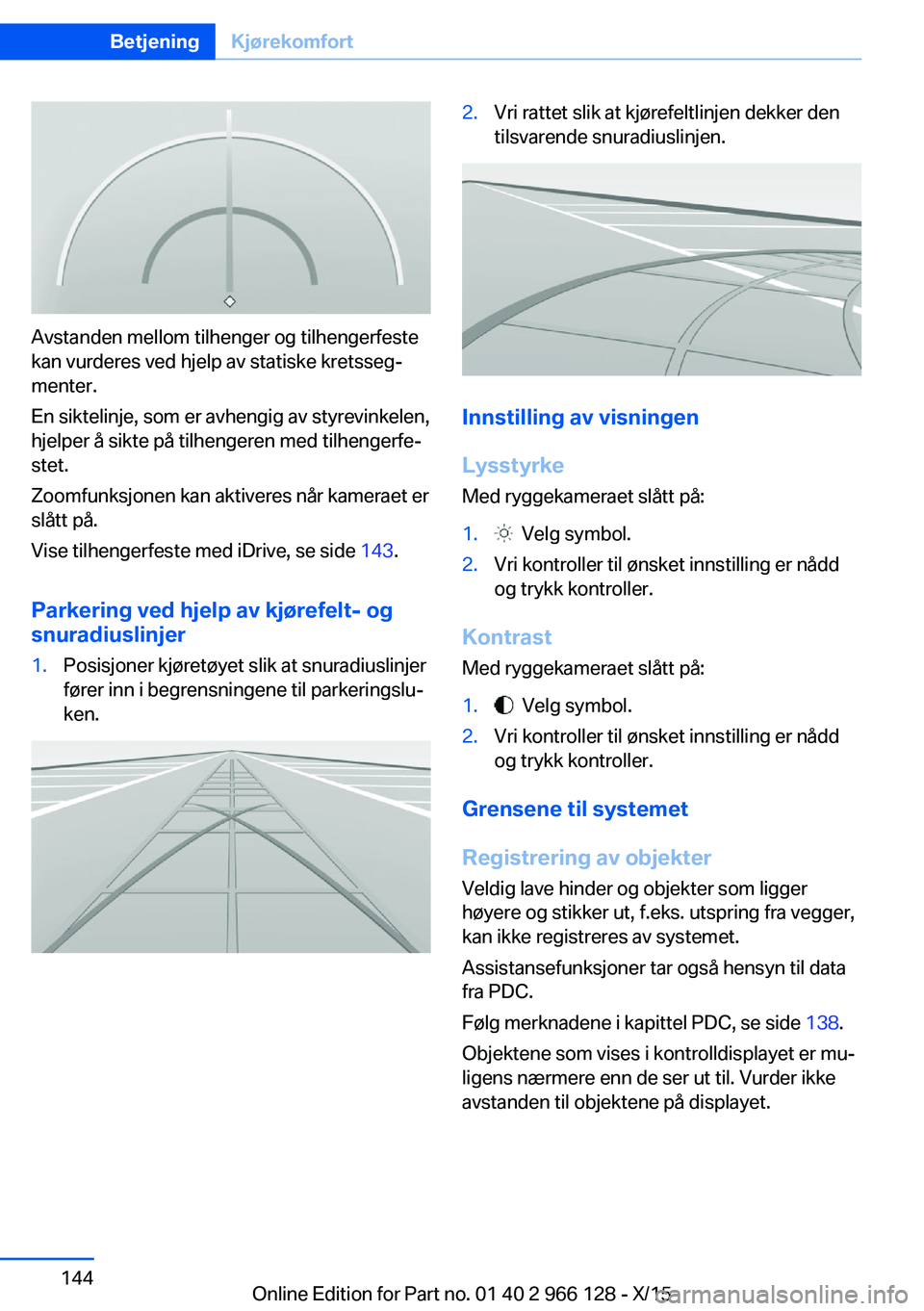

Avstanden mellom tilhenger og tilhengerfeste
kan vurderes ved hjelp av statiske kretsseg‐
menter.
En siktelinje, som er avhengig av styrevinkelen,
hjelper å sikte på tilhengeren med tilhengerfe‐
stet.
Zoomfunksjonen kan aktiveres når kameraet er
slått på.
Vise tilhengerfeste med iDrive, se side 143.
Parkering ved hjelp av kjørefelt- og
snuradiuslinjer
1.Posisjoner kjøretøyet slik at snuradiuslinjer
fører inn i begrensningene til parkeringslu‐
ken.2.Vri rattet slik at kjørefeltlinjen dekker den
tilsvarende snuradiuslinjen.
Innstilling av visningen
Lysstyrke
Med ryggekameraet slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Kontrast
Med ryggekameraet slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Grensene til systemet
Registrering av objekter Veldig lave hinder og objekter som ligger
høyere og stikker ut, f.eks. utspring fra vegger, kan ikke registreres av systemet.
Assistansefunksjoner tar også hensyn til data
fra PDC.
Følg merknadene i kapittel PDC, se side 138.
Objektene som vises i kontrolldisplayet er mu‐
ligens nærmere enn de ser ut til. Vurder ikke
avstanden til objektene på displayet.
Seite 144BetjeningKjørekomfort144
Online Edition for Part no. 01 40 2 966 128 - X/15

Side ViewPrinsipp Sive View gir ved uoversiktlige utkjørsler og
veikryss et tidligere blikk på Kryssende trafikk.
Trafikanter som er skjult av hinder på siden blir
først oppdaget sent fra førersetet. For å for‐
bedre sikten registrerer to kameraer i de
fremre kjøretøyområdet trafikkrommet på si‐
den.
Merknader
Bildene fra begge kameraer vises samtidig på
kontrolldisplayet.
ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀
Oversikt
Knapp i kjøretøyet
Side View
Kameraer
To kameraer som er integrert i støtfangerne
brukes til registrering.
De to kameraobjektivene befinner seg på siden
i støtfangeren.
Smuss kan påvirke bildekvaliteten.
Rengjøre kameraobjektiver, se side 232.
Slå på/av
Manuell inn-/utkobling Trykk knappen.
Slår automatisk av ved kjøring
fremover
Systemet slår av hvis en viss kjørestrekning el‐
ler hastighet overskrides.
Slå systemet på igjen ved behov.
Indikator Trafikkrommet på siden vises i kontrolldi‐
splayet.
Seite 145KjørekomfortBetjening145
Online Edition for Part no. 01 40 2 966 128 - X/15

Hjelpelinjer på nedre kant av bildet viser posi‐
sjonen til kjøretøyfronten.
Lysstyrke
Ved aktivert Side View:
1. "Lysstyrke"2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Kontrast
Ved aktivert Side View:
1. "Kontrast"2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Grensene til systemet
Registreringsområdet til kameraene er maks.
100 m.
Top View
Prinsipp
Top View hjelper ved parkering og rangering.
Til dette vises dør- og kjørebaneområdet til
kjøretøyet på kontrolldisplayet.
GenereltTo kamera som er integrert i de utvendige
speilene og ryggekameraet brukes til registre‐
ring.
Rekkevidden til siden og bak er minst 2 m.
Hinder opp til høyden til de utvendige speilene
blir dermed registrert tidlig.
Merknad ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀
Oversikt
Knapp i kjøretøyet
Top View
Kameraer
Objektivene til Top View-kameraene befinner
seg nede i husene til speilhusene. Smuss kan
påvirke bildekvaliteten.
Rengjøre kameraobjektiver, se side 232.
Seite 146BetjeningKjørekomfort146
Online Edition for Part no. 01 40 2 966 128 - X/15

Slå på/av
Slå på automatisk
Velg velgerspakposisjon R mens motoren går.
Bildet til ryggekameraet vises. For å skifte til
Top View:
"Ryggekamera"
Slår automatisk av ved kjøring
fremover
Systemet slår av hvis en viss kjørestrekning el‐
ler hastighet overskrides.
Slå systemet på igjen ved behov.
Manuell inn-/utkobling Trykk knappen.
▷På: LED lyser.▷Av: LED slukker.
Top View vises.
Hvis reversgiret er valgt når knappen trykkes
vises bildet fra ryggekameraet.
Indikator
Optisk advarsel
Tilnærming til et objekt kan vises i kontrolldi‐ splayet.
Ved lav avstand foran til et objekt vises tilsva‐
rende PDC-visningen en rød stolpe foran kjø‐
retøyet.
Visningen vises så snart Top View aktiveres.
Hvis bildet til ryggekameraet vises er omkob‐
ling til Top View mulig:
"Ryggekamera"
Lysstyrke Med Top View slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Kontrast
Med Top View slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Vis snuradius- og kjørefeltlinje
▷Den statiske, røde snuradiuslinjen viser
plassbehovet til siden ved full styrevinkel.▷Den variable, grønne kjørefeltlinjen hjelper i
tillegg med å vurdere plassbehovet til si‐
den.
Kjørefeltlinjen er avhengig av valgt gir og
aktuell styrevinkel. Kjørefeltlinjen blir konti‐
nuerlig tilpasset rattbevegelsene.
"Hjelpelinjer for parkering"
Snuradius- og kjørefeltlinjer vises.
Grensene til systemet
I følgende situasjoner kan Top View ikke bru‐
kes:
▷Med åpen dør.▷Med åpen bagasjeromsluke.▷Med de utvendige speilene felt inn.▷Ved dårlige lysforhold.
I enkelte av disse situasjonene vises en Check-
Control-melding.
Seite 147KjørekomfortBetjening147
Online Edition for Part no. 01 40 2 966 128 - X/15

ParkeringsassistentPrinsipp
Systemet støtter ved parkering i følgende si‐
tuasjoner:
▷Ved parkering mot siden, parallelt med
veien.▷Ved baklengs parkering på tvers av kjøre‐
banen.
Parkeringsassistenten brukes i tre trinn:
▷Innkobling og aktivering.▷Parkeringslukesøk.▷Parkering.
Status til systemene og nødvendige instruk‐
sjoner for bruk vises i kontrolldisplayet.
Ultralydsensorer måler parkeringsluker på
begge sider av kjøretøyet.
Parkeringsassistenten beregner den optimale
parkeringslinjen og tar over styringen under
parkeringen.
Merknader
Park Distance Control PDC, se side 138, er en
komponent av parkeringsassistenten.
Følg i tillegg med på de optiske og akustiske informasjonene og merknadene til PDC, parke‐
ringsassistenten og ryggekameraet mens du
rygger, og reager tilsvarende.
Høye støykilder i og utenfor kjøretøyet kan
overdøve PDC-varsellydene.
ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. På grunn av systemgrenser kan systemet
ikke selv reagere tilstrekkelig i alle trafikksitua‐
sjoner. Fare for ulykker. Tilpass kjøremåten til trafikkforholdene. Følg med trafikken og grip
inn aktivt i situasjoner som krever det.◀
ADVARSEL
Ved bruk av tilhengerfestet kan parke‐
ringsassistenten forårsake skader siden sen‐
sorene er tildekket. Det er fare for ulykker eller
fare for materielle skader. Ikke bruk parkerings‐
assistenten ved bruk med tilhenger, eller når
tilhengerfestet brukes, f.eks. sykkelstativ.◀
OBS
Parkeringsassistenten kan styre over
kantsteiner eller rett på de. Det er fare for ma‐
terielle skader. Følg med trafikken og grip inn
aktivt i situasjoner som krever det.◀
En motor som ble slått av med Auto Start
Stopp-funksjonen blir automatisk startet ved aktivering av parkeringsassistenten.
Oversiktno
Knapp i kjøretøyet
Parkeringsassistent
Seite 148BetjeningKjørekomfort148
Online Edition for Part no. 01 40 2 966 128 - X/15

Ultralydsensorer
De fire ultralydsensorene til oppmåling av par‐
keringsluker befinner seg foran og bak på si‐
den av kjøretøyet.
For å sikre full funksjonalitet:
▷Hold sensorene rene og fri for is.▷Ikke bruk høyttrykkspylere lenge og med
en avstand på minst 30 cm til sensorene.▷Ikke klistre over sensorene.
Forutsetninger
Til oppmåling av parkeringsluker
▷Kjør rett fram til ca. 35 km/t.▷Maksimal avstand til rekken med parkerte
kjøretøy: 1,5 m.
Egnet parkeringsluke
Generelt:
▷Luke bak et objekt som er minst 0,5 m
lang.▷Luke mellom to objekter som hver er minst
0,5 m lang.
Parkering på langs, parallelt med kjørebanen:
▷Min. lenge for luken mellom to objekter:
Egen kjøretøylengde pluss ca. 0,8 m.▷Minste dybde: ca. 1,5 m.
Parkere på tvers:
▷Bredden til luken mellom to objekter: Egen
kjøretøybredde pluss ca. 0,7 m til maks.
5 m.▷Minste dybde: Egen kjøretøylengde.Dybden til parkeringsplasser som står på
tvers på vurderes av sjåføren selv. På
grunn av tekniske grenser kan systemet
bare registrere dybden til tverrgående par‐
keringsluker omtrentlig.
Om parkering
▷Dører og bagasjeromsluke lukket.▷Parkeringsbrems løsnet.▷Ved lukeparkering på førersiden må evt.
det tilsvarende blinklyset aktiveres.
Innkobling og aktivering
Slå på med knappen Trykk knappen.
LED lyser.
På kontrolldisplayet vises den aktuelle statu‐
sen til parkeringslukesøket.
Parkeringsassistent er aktivert automatisk.
Aktivering med reversgir Velg reversgir.
På kontrolldisplayet vises den aktuelle statu‐
sen til parkeringslukesøket.
Aktivere:
"Parkeringsassistent"
Visning i kontrolldisplayet
Aktivere/deaktivere system
SymbolBetydning Grå: System ikke tilgjengelig.
Hvit: System tilgjengelig, men ikke
aktivert. System aktivert.Seite 149KjørekomfortBetjening149
Online Edition for Part no. 01 40 2 966 128 - X/15

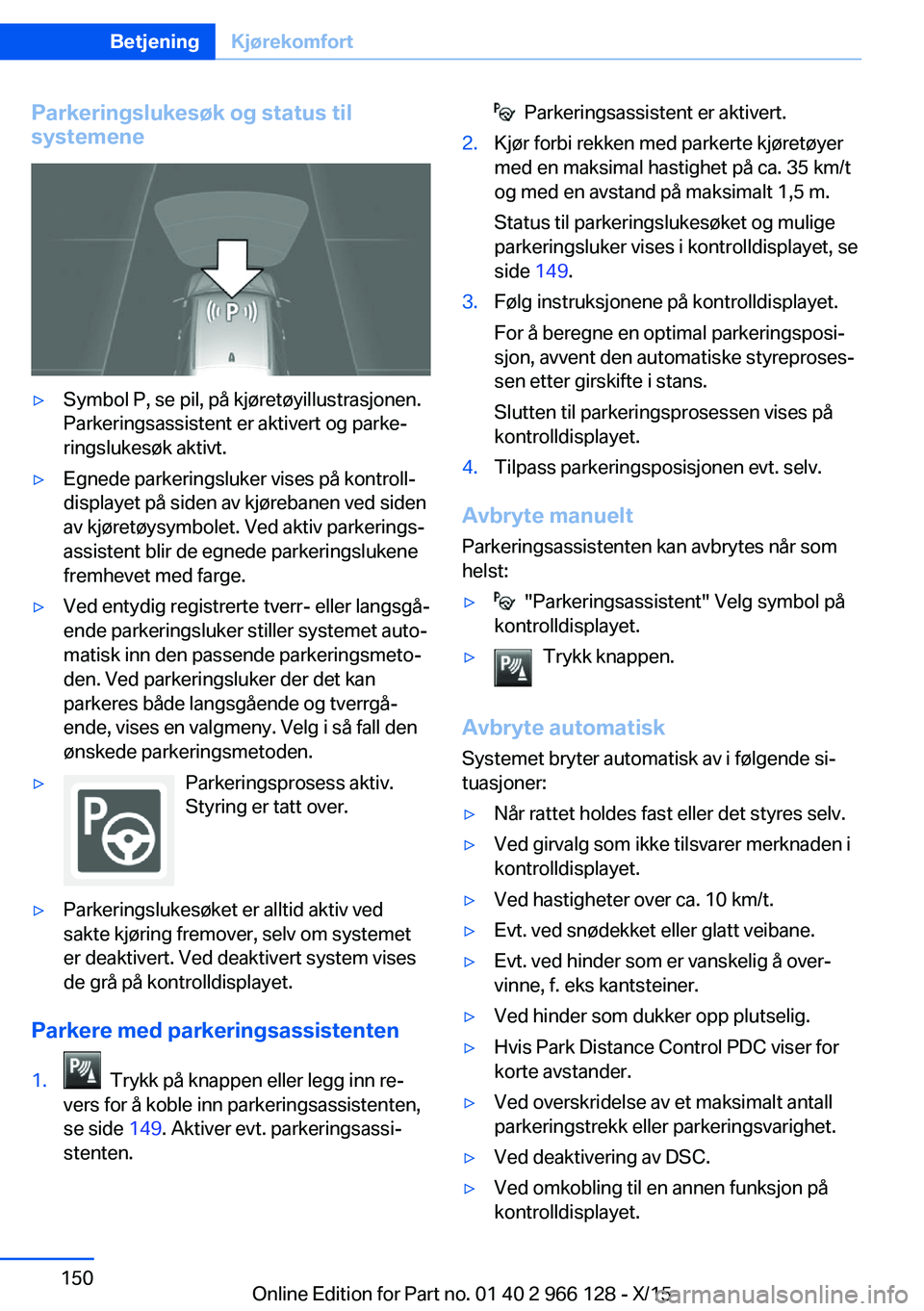

Parkeringslukesøk og status til
systemene▷Symbol P, se pil, på kjøretøyillustrasjonen.
Parkeringsassistent er aktivert og parke‐
ringslukesøk aktivt.▷Egnede parkeringsluker vises på kontroll‐
displayet på siden av kjørebanen ved siden
av kjøretøysymbolet. Ved aktiv parkerings‐
assistent blir de egnede parkeringslukene
fremhevet med farge.▷Ved entydig registrerte tverr- eller langsgå‐
ende parkeringsluker stiller systemet auto‐
matisk inn den passende parkeringsmeto‐
den. Ved parkeringsluker der det kan
parkeres både langsgående og tverrgå‐
ende, vises en valgmeny. Velg i så fall den
ønskede parkeringsmetoden.▷Parkeringsprosess aktiv.
Styring er tatt over.▷Parkeringslukesøket er alltid aktiv ved
sakte kjøring fremover, selv om systemet
er deaktivert. Ved deaktivert system vises
de grå på kontrolldisplayet.
Parkere med parkeringsassistenten
1. Trykk på knappen eller legg inn re‐
vers for å koble inn parkeringsassistenten,
se side 149. Aktiver evt. parkeringsassi‐
stenten. Parkeringsassistent er aktivert.2.Kjør forbi rekken med parkerte kjøretøyer
med en maksimal hastighet på ca. 35 km/t
og med en avstand på maksimalt 1,5 m.
Status til parkeringslukesøket og mulige
parkeringsluker vises i kontrolldisplayet, se
side 149.3.Følg instruksjonene på kontrolldisplayet.
For å beregne en optimal parkeringsposi‐
sjon, avvent den automatiske styreproses‐
sen etter girskifte i stans.
Slutten til parkeringsprosessen vises på
kontrolldisplayet.4.Tilpass parkeringsposisjonen evt. selv.
Avbryte manuelt
Parkeringsassistenten kan avbrytes når som
helst:
▷ "Parkeringsassistent" Velg symbol på
kontrolldisplayet.▷Trykk knappen.
Avbryte automatisk
Systemet bryter automatisk av i følgende si‐
tuasjoner:
▷Når rattet holdes fast eller det styres selv.▷Ved girvalg som ikke tilsvarer merknaden i
kontrolldisplayet.▷Ved hastigheter over ca. 10 km/t.▷Evt. ved snødekket eller glatt veibane.▷Evt. ved hinder som er vanskelig å over‐
vinne, f. eks kantsteiner.▷Ved hinder som dukker opp plutselig.▷Hvis Park Distance Control PDC viser for
korte avstander.▷Ved overskridelse av et maksimalt antall
parkeringstrekk eller parkeringsvarighet.▷Ved deaktivering av DSC.▷Ved omkobling til en annen funksjon på
kontrolldisplayet.Seite 150BetjeningKjørekomfort150
Online Edition for Part no. 01 40 2 966 128 - X/15
