Page 17 of 281
POWER DISTRIBUTION CHART
RELAY PANEL UNDER LH SIDE OF DASHBOARD
!
N17
CRASH CONTROL
MODULEK46
HIGH BEAM LIGHT
RELAY X65X10262
K45
FOLDING
SUNROOF
COMFORT RELAYX1814
X1588
F48
Page 18 of 281
SPLICE PANEL UNDER LH SIDE OF DASHBOARD
POWER DISTRIBUTION CHART
!
K127y
READING LIGHTS
RELAYX18997
F47
X10250
K9
UNLOADER RELAY,
TERMINAL 15X63
Page 217 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
M30 . . BLOWER MOTOR . . . . . . . . . . . . . . . . . . rear of engine compartment behind RH fresh air cowl
M50 . .
DRIVER’S SEAT CUSHION TILT
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . .
under driver’s seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-3
M51 . .
DRIVER’S SEAT MOVEMENT MOTOR
under driver’s seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-3
M52 . . DRIVER’S SEAT HEIGHT MOTOR . . . . under driver’s seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3
M53 . .
DRIVER’S SEATBACK RECLINER
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . .
under driver’s seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-3
M58 . .
PASSENGER’S SEATBACK RECLINER
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . .
under passenger’s seat
M59 . . PASSENGER’S SEAT HEIGHT MOTOR under passenger’s seat
M60 . .
PASSENGER’S SEAT MOVEMENT
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . .
under passenger’s seat
M61 . .
PASSENGER’S SEAT CUSHION TILT
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . .
under passenger’s seat
M93 . .
AUXILIARY THROTTLE POSITION
MOTOR (ADS) . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-3
M111 . FRESH AIR RECIRCULATION MOTOR behind center of dashboard
M6510 STARTER . . . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment
N8 . . .
ANTENNA AMPLIFIER AM/FM . . . . . . .
on lift gate
N9 . . . RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . center console
N12w .
ANTI–THEFT CONTROL MODULE
(ALPINE) . . . . . . . . . . . . . . . . . . . . . . . . .
RH side of dash behind glove box
N17 . . CRASH CONTROL MODULE . . . . . . . . . behind instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1
Page 218 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
N22 . . CD CHANGER . . . . . . . . . . . . . . . . . . . . . . in LH forward side of luggage compartment
P90 . .
FRONT POWER DISTRIBUTION BOX
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-2
P95 . . AUXILIARY FUSE BOX . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-1
P97 . . AUXILIARY FUSE BOX . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1
R11 . .
BLOWER RESISTORS . . . . . . . . . . . . . .
behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18-2
R6252
THROTTLE POSITION SENSOR . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-2
R6255z
THROTTLE POSITION SENSOR
(ASC) . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-2
S2 . . . . IGNITION SWITCH . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3
S3 . . . .
AUTOMATIC TRANSMISSION RANGE
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19-1
S4 . . . .
HORN SWITCH . . . . . . . . . . . . . . . . . . . . .
on steering wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16-1
S5 . . . . WIPER/WASHER SWITCH . . . . . . . . . . . LH side of dash RH side of steering column above
S6 . . . . ASC SWITCH . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
S7 . . . . COMBINATION SWITCH . . . . . . . . . . . . . LH side of dash LH side of steering column above . . . . . . . . . . . . . . . . . . . . 16-3
S8 . . . .
LIGHT SWITCH . . . . . . . . . . . . . . . . . . . . .
LH side of dash
S13 . . PASSENGER’S DOOR JAMB SWITCH RH front door jamb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-1
S14 . . DRIVER’S DOOR JAMB SWITCH . . . . . front LH door pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-1
S17 . . MIRROR CONTROL SWITCH . . . . . . . . in upper LH front door
S18 . .
HAZARD SWITCH . . . . . . . . . . . . . . . . . .
below front of console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19-1
S21w . ENGINE HOOD SWITCH . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14-3

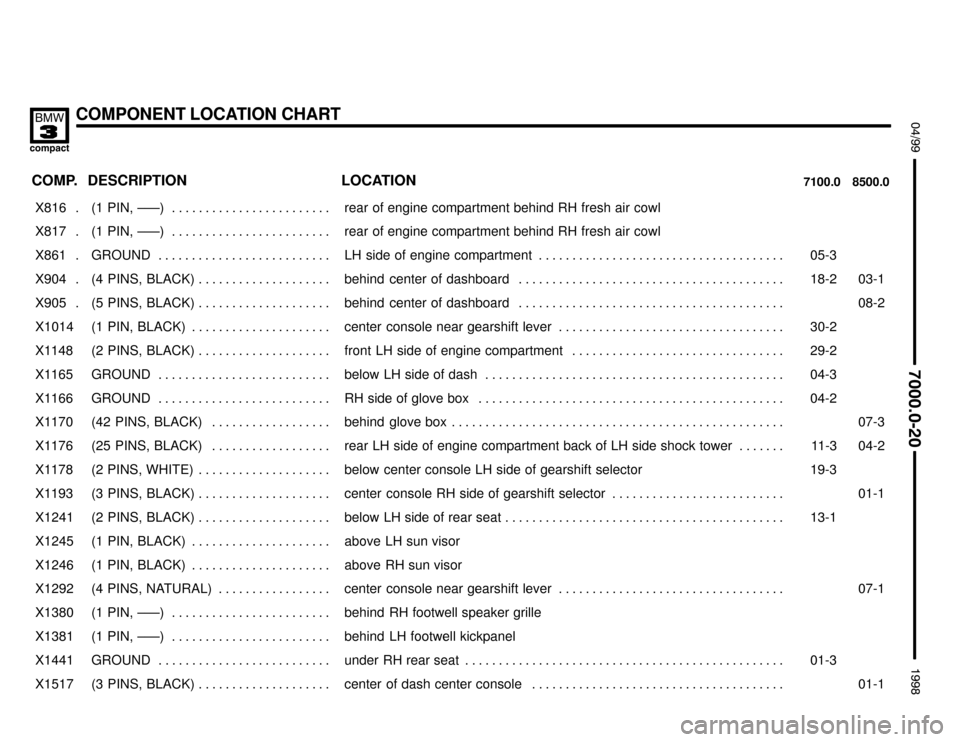

Page 228 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X816 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment behind RH fresh air cowl
X817 .
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . .
rear of engine compartment behind RH fresh air cowl
X861 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X904 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-2 03-1
X905 .
(5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-2
X1014
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-2
X1148 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-2
X1165 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X1166
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . .
RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-2
X1170 (42 PINS, BLACK) . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-3
X1176 (25 PINS, BLACK) . . . . . . . . . . . . . . . . . . rear LH side of engine compartment back of LH side shock tower . . . . . . . 11-3 04-2
X1178 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . below center console LH side of gearshift selector 19-3
X1193
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
center console RH side of gearshift selector . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X1241 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
X1245 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . above LH sun visor
X1246
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . .
above RH sun visor
X1292 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X1380 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell speaker grille
X1381 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel
X1441
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . .
under RH rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-3
X1517 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . center of dash center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1

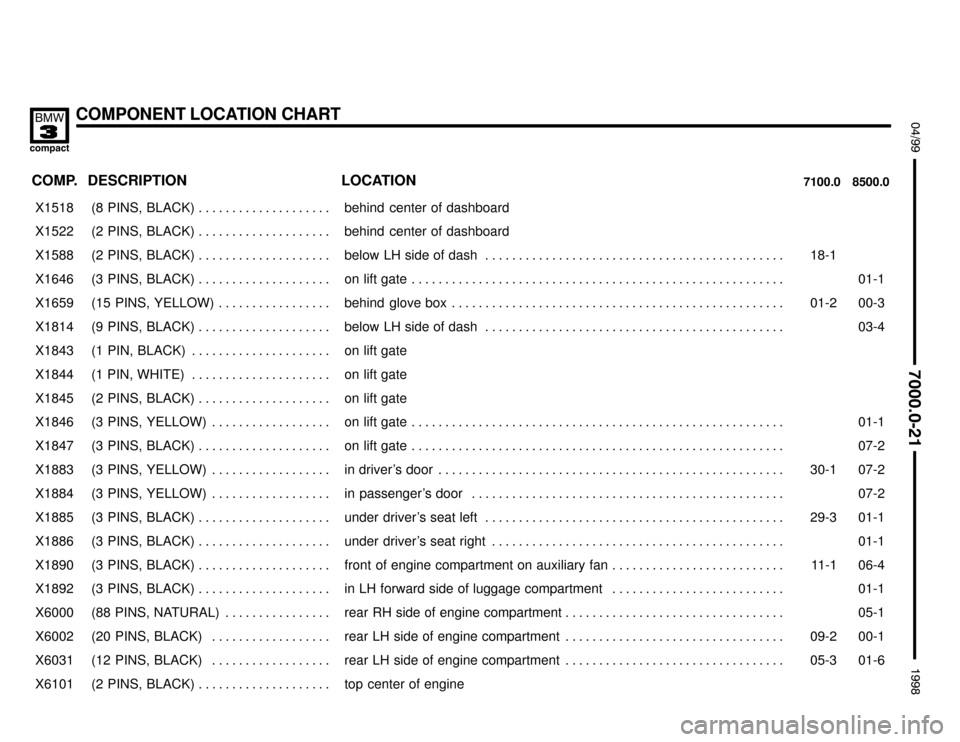

Page 229 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X1518 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind center of dashboard
X1522
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
behind center of dashboard
X1588 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1
X1646 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . on lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X1659
(15 PINS, YELLOW) . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-2
00-3
X1814
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-4
X1843 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . on lift gate
X1844 (1 PIN, WHITE) . . . . . . . . . . . . . . . . . . . . . on lift gate
X1845
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
on lift gate
X1846 (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . on lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X1847 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . on lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2
X1883 (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-1 07-2
X1884
(3 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-2
X1885 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under driver’s seat left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-3 01-1
X1886 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under driver’s seat right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X1890
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front of engine compartment on auxiliary fan . . . . . . . . . . . . . . . . . . . . . . . . . .
11-1
06-4
X1892 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in LH forward side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X6000 (88 PINS, NATURAL) . . . . . . . . . . . . . . . . rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-1
X6002 (20 PINS, BLACK) . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2 00-1
X6031
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-3
01-6
X6101 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . top center of engine

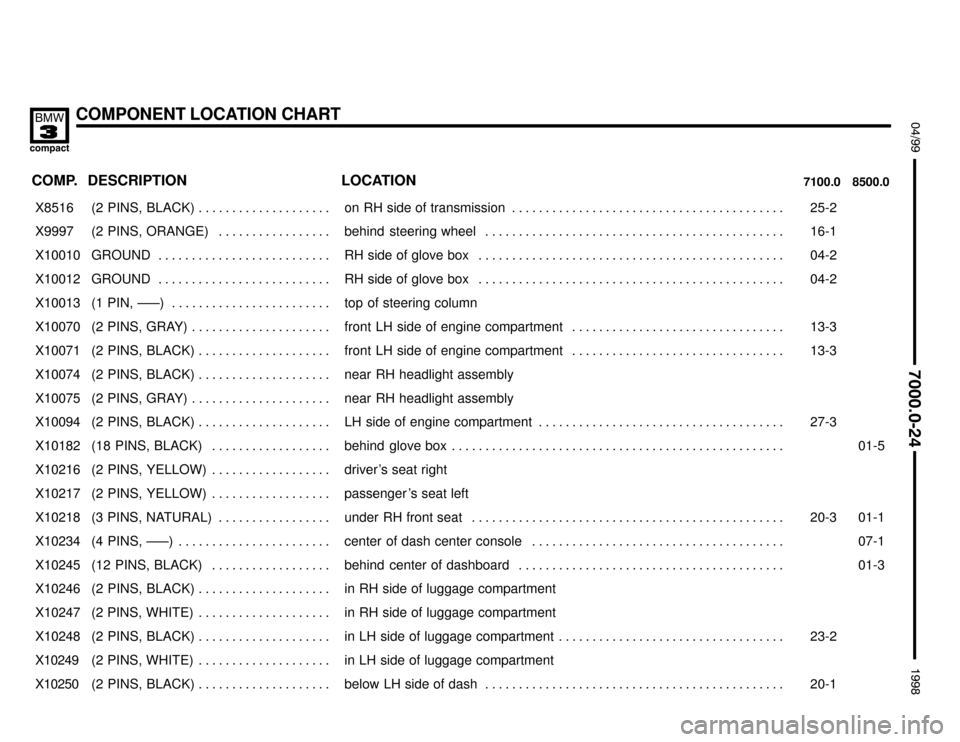

Page 232 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X8516 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2
X9997
(2 PINS, ORANGE) . . . . . . . . . . . . . . . . .
behind steering wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16-1
X10010 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-2
X10012 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-2
X10013
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . .
top of steering column
X10070
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-3
X10071 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-3
X10074 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . near RH headlight assembly
X10075
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
near RH headlight assembly
X10094 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-3
X10182 (18 PINS, BLACK) . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-5
X10216 (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . driver’s seat right
X10217
(2 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
passenger’s seat left
X10218 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3 01-1
X10234 (4 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . center of dash center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X10245
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . .
behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-3
X10246 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment
X10247 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment
X10248 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2
X10249
(2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment
X10250 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-1

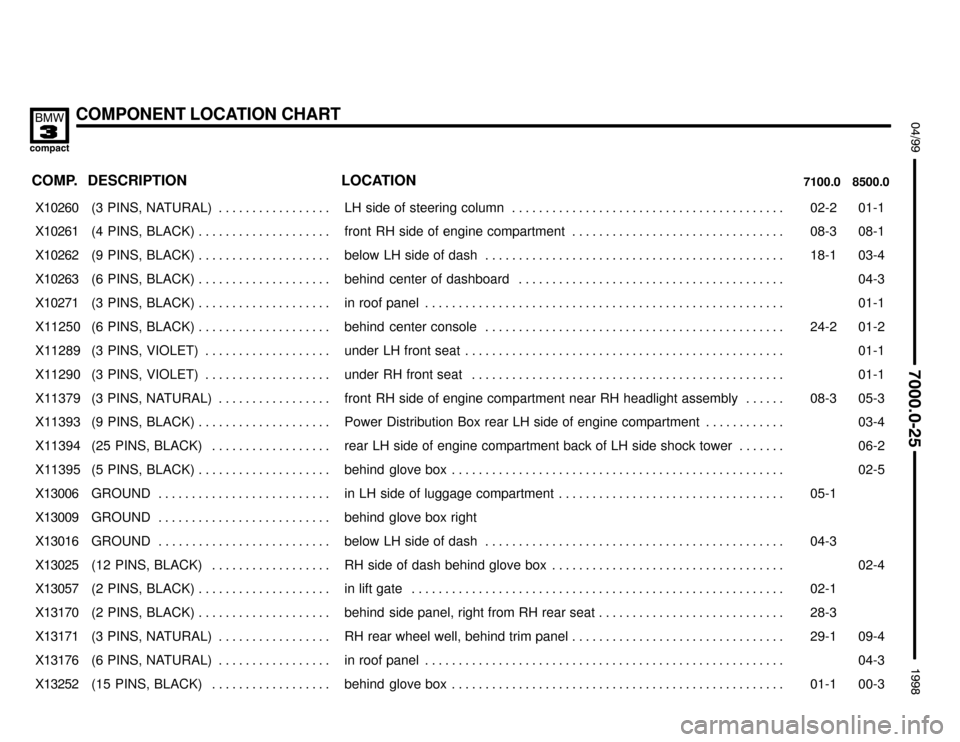

Page 233 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X10260 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . LH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2 01-1
X10261
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-3
08-1
X10262 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1 03-4
X10263 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X10271
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
in roof panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X11250
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
behind center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-2
01-2
X11289 (3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X11290 (3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X11379
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . .
front RH side of engine compartment near RH headlight assembly . . . . . .
08-3
05-3
X11393 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 03-4
X11394 (25 PINS, BLACK) . . . . . . . . . . . . . . . . . . rear LH side of engine compartment back of LH side shock tower . . . . . . . 06-2
X11395 (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-5
X13006
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-1
X13009 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . behind glove box right
X13016 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X13025
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . .
RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-4
X13057 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1
X13170 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind side panel, right from RH rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3
X13171 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . RH rear wheel well, behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1 09-4
X13176
(6 PINS, NATURAL) . . . . . . . . . . . . . . . . .
in roof panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-3
X13252 (15 PINS, BLACK) . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1 00-3
