Page 221 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X143 . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . under rear of car RH side of RH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 0
X163 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X165 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X168 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . top of steering column
X173 .
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X256 .
(26 PINS, BLACK) . . . . . . . . . . . . . . . . . .
ahead of RH front door in lower RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X257 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . ahead of LH front door in lower LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X271 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . 0 0
X272 .
(2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . .
under roof center panel
X285 . (15 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . below RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X292 . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 0
X295 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X311 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X312 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . .
0
X315 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X316 .
(4 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X318 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . . 0
X319 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . .
0 0
X322 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X324 .
(4 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X333 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . rear of engine compartment below center of cowl . . . . . . . . . . . . . . . . . . . . . 0 0
Page 222 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X336 . (6 PINS, NATURAL) . . . . . . . . . . . . . . . . . under roof center panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 0
X351 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
in upper RH B–pillar
X352 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in upper LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X371 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X372 .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
in RH front bumper
X379 .
(1 PIN, NATURAL) . . . . . . . . . . . . . . . . . .
on lift gate
X380 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . on lift gate
X381 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under roof center panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X382 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X383 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under rear of car LH side of on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X389 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment
X390 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . RH side of dash behind glove box
X400 .
(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
in LH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X401 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . above LH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X402 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X413 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
at back of rear window shelf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X423 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . below center console on rear of park brake lever . . . . . . . . . . . . . . . . . . . . . . 0
X424 . (1 PIN, WHITE) . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . .
0
X494 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . under driver’s seat left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X495 .
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . .
RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X498 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . under driver’s seat left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0

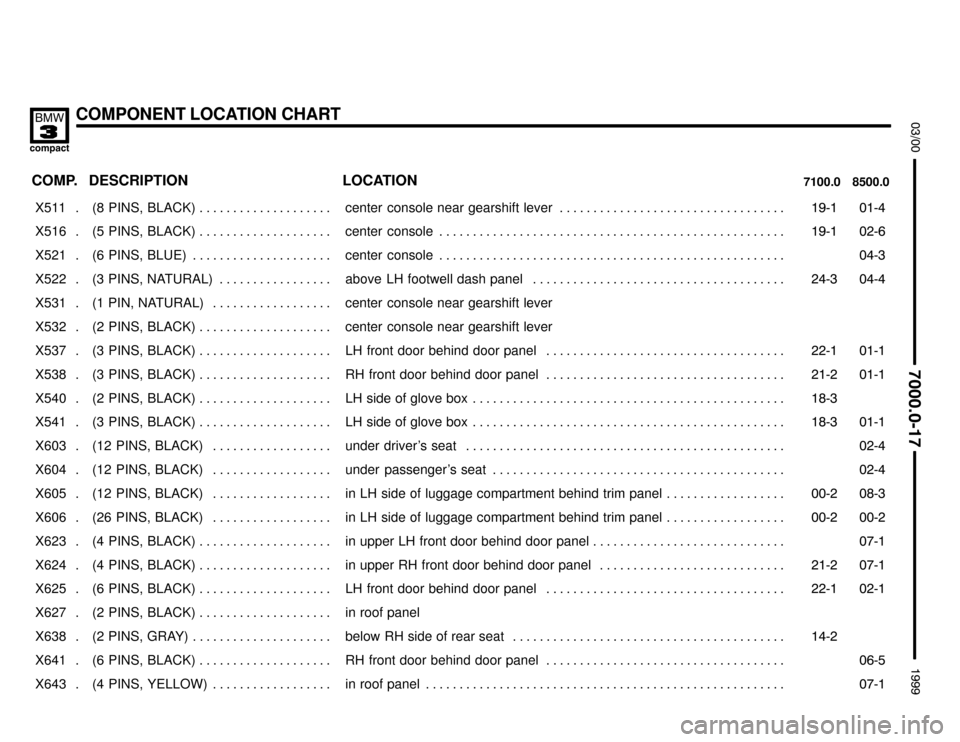

Page 223 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X511 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 0
X516 .
(5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X521 . (6 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X522 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . above LH footwell dash panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X531 .
(1 PIN, NATURAL) . . . . . . . . . . . . . . . . . .
center console near gearshift lever
X532 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever
X537 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X538 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X540 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
LH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X541 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 0
X603 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . under driver’s seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X604 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . under passenger’s seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X605 .
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . .
0
0
X606 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . 0
0
X623 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in upper LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X624 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
in upper RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X625 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X627 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in roof panel
X638 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . below RH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X641 .
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X643 . (4 PINS, YELLOW) . . . . . . . . . . . . . . . . . . in roof panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
Page 225 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X741 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X742 .
(2 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
RH front door in door at key lock assembly
X744 . (4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X745 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . right footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X746 .
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . .
RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X747 .
(2 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X748 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X749 . (4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X753 .
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . .
LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X768 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . in the engine compartment near LH headlight assembly . . . . . . . . . . . . . . . . 0
X769 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . in the engine compartment near RH headlight assembly . . . . . . . . . . . . . . . 0
X770 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . in the engine compartment near LH headlight assembly . . . . . . . . . . . . . . . . 0
X771 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X778 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in LH front seat belt buckle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X782 . (3 PINS, ORANGE) . . . . . . . . . . . . . . . . . LH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 0
X783 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X816 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment behind RH fresh air cowl
X817 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment behind RH fresh air cowl
X861 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X904 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X905 . (7 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
Page 226 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X1014 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever
X1148
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X1165 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X1166 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X1170
(42 PINS, BLACK) . . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X1176
(25 PINS, BLACK) . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment back of LH side shock tower . . . . . . .
0
0
X1178 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . below center console LH side of gearshift selector 0
X1193 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . center console RH side of gearshift selector . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X1241
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
below LH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X1245 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . above LH sun visor
X1246 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . above RH sun visor
X1292 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X1380
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . .
behind RH footwell speaker grille
X1381 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel
X1441 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . under RH rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X1517
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
center of dash center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X1518 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X1522 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind center of dashboard
X1588 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X1646
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
on lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X1764 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
Page 229 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X6304 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . 0
X6326
(9 PINS, WHITE) . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X6454 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment back of RH side shock tower . . . . . . 0
X6456 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment back of RH side shock tower . . . . . . 0
X6509
CABLE SOCKET ALTERNATOR B+ . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X6510
CABLE SOCKET STARTER,
TERMINAL 50 . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment below intake manifold
X6511
CABLE SOCKET STARTER,
TERMINAL 30h . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment below intake manifold
X6512
CABLE SOCKET STARTER,
TERMINAL 30 . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment below intake manifold
X7509
CABLE SOCKET ALTERNATOR,
TERMINAL D+ . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment
X8500 (88 PINS, NATURAL) . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . 0
X8503 (10 PINS, NATURAL) . . . . . . . . . . . . . . . . center console RH side of gearshift selector . . . . . . . . . . . . . . . . . . . . . . . . . . 0
0
X8505
(16 PINS, BLACK) . . . . . . . . . . . . . . . . . .
on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X8507 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . below LH side of dash
X8511 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under front of car LH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X8516
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X9997 (2 PINS, ORANGE) . . . . . . . . . . . . . . . . . behind steering wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X10010 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X10012 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
Page 230 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X10013 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . top of steering column
X10070
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X10071 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X10074 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . near RH headlight assembly
X10075
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
near RH headlight assembly
X10094
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X10182 (18 PINS, BLACK) . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X10216 (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . driver’s seat right
X10217
(2 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
passenger’s seat left
X10218 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X10234 (4 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . center of dash center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X10244 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . below RH side of dash behind glove box
X10245
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . .
behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X10246 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment
X10247 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment
X10248
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X10249 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment
X10250 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X10261 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 0
X10262
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X10263 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
Page 231 of 278

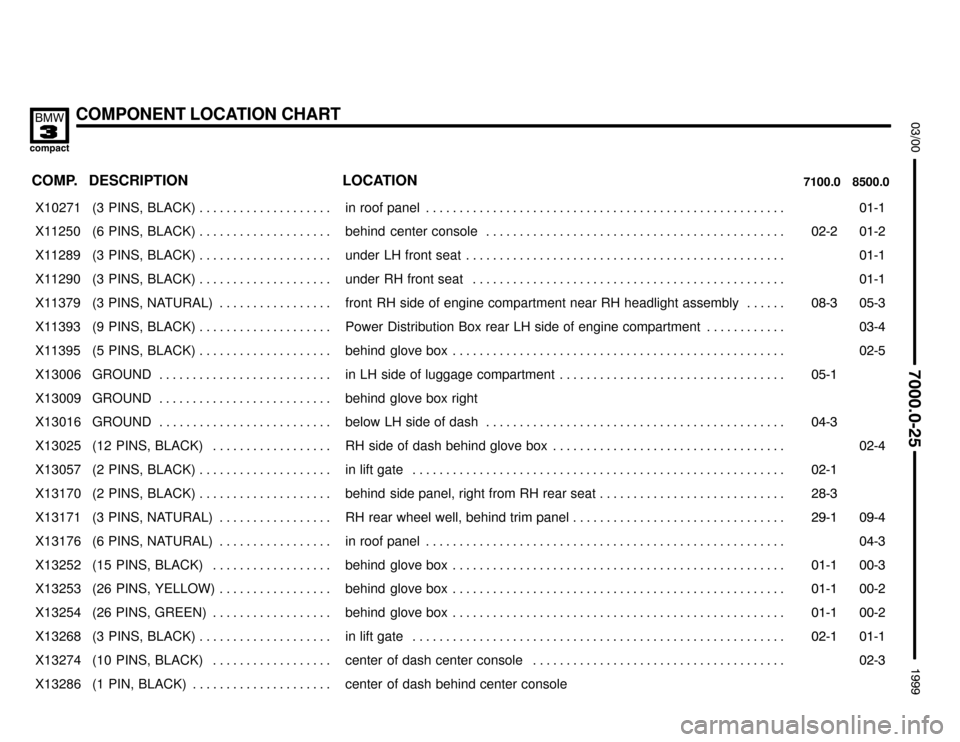

COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X10271 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in roof panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X11250
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
behind center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X11289 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X11290 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X11379
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . .
front RH side of engine compartment near RH headlight assembly . . . . . .
0
0
X11393
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . .
0
X11395 (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X13006 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X13009
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . .
behind glove box right
X13016 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X13025 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X13057 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X13170
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
behind side panel, right from RH rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X13171 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . RH rear wheel well, behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X13176 (6 PINS, NATURAL) . . . . . . . . . . . . . . . . . in roof panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X13252
(15 PINS, BLACK) . . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X13253 (26 PINS, YELLOW) . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 0
X13254 (26 PINS, GREEN) . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 0
X13268 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X13274
(10 PINS, BLACK) . . . . . . . . . . . . . . . . . .
center of dash center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X13286 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . center of dash behind center console
