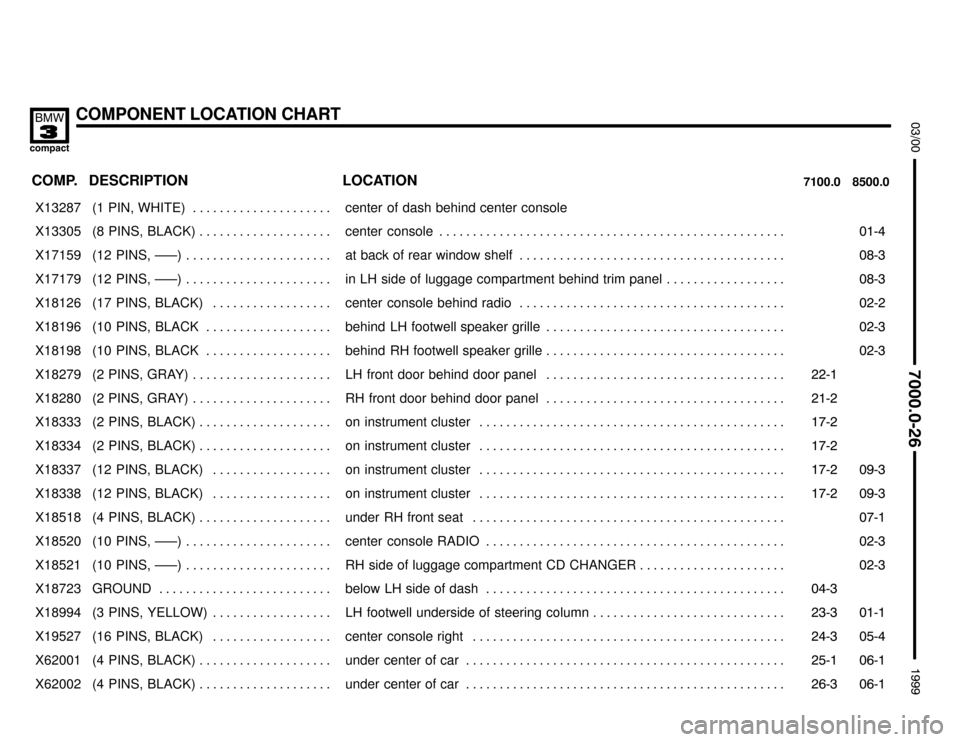

COMPONENT LOCATION CHART








COMP.8500.0 7100.0LOCATION DESCRIPTION
X13287 (1 PIN, WHITE) . . . . . . . . . . . . . . . . . . . . . center of dash behind center console

X13305

(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .

center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .



0
X17159 (12 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . at back of rear window shelf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X17179 (12 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . 0

X18126
(17 PINS, BLACK) . . . . . . . . . . . . . . . . . .
center console behind radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .



0

X18196

(10 PINS, BLACK . . . . . . . . . . . . . . . . . . .

behind LH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .




0
X18198 (10 PINS, BLACK . . . . . . . . . . . . . . . . . . . behind RH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X18279 (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0

X18280
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0


X18333 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . on instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0

X18334 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . on instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0

X18337 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . on instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
0
X18338

(12 PINS, BLACK) . . . . . . . . . . . . . . . . . .

on instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0

0
X18518 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X18520 (10 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . center console RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0

X18521
(10 PINS, –––) . . . . . . . . . . . . . . . . . . . . . .
RH side of luggage compartment CD CHANGER . . . . . . . . . . . . . . . . . . . . . .



0
X18723 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X18994 (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X19527 (16 PINS, BLACK) . . . . . . . . . . . . . . . . . . center console right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X62001

(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .

under center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


0

0
X62002 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0

A2w
INSTRUMENT
CLUSTER
X16
X17X271
B14
EVAPORATOR
TEMPERATURE
SENSOR
X18333
X18334
X771
X18337X18338




COMPONENT LOCATION VIEWS
