Page 17 of 278
POWER DISTRIBUTION CHART
RELAY PANEL UNDER LH SIDE OF DASHBOARD
N17
CRASH CONTROL
MODULEK46
HIGH BEAM LIGHT
RELAY
K46z
DAY LIGHT RELAY
MODULE X65X10262
K45
FOLDING
SUNROOF
COMFORT RELAYX1814
X1588
F48
Page 18 of 278
SPLICE PANEL UNDER LH SIDE OF DASHBOARD
POWER DISTRIBUTION CHART
K127y
READING LIGHTS
RELAYX18997
F47
X10250
K9
UNLOADER RELAY,
TERMINAL 15X63

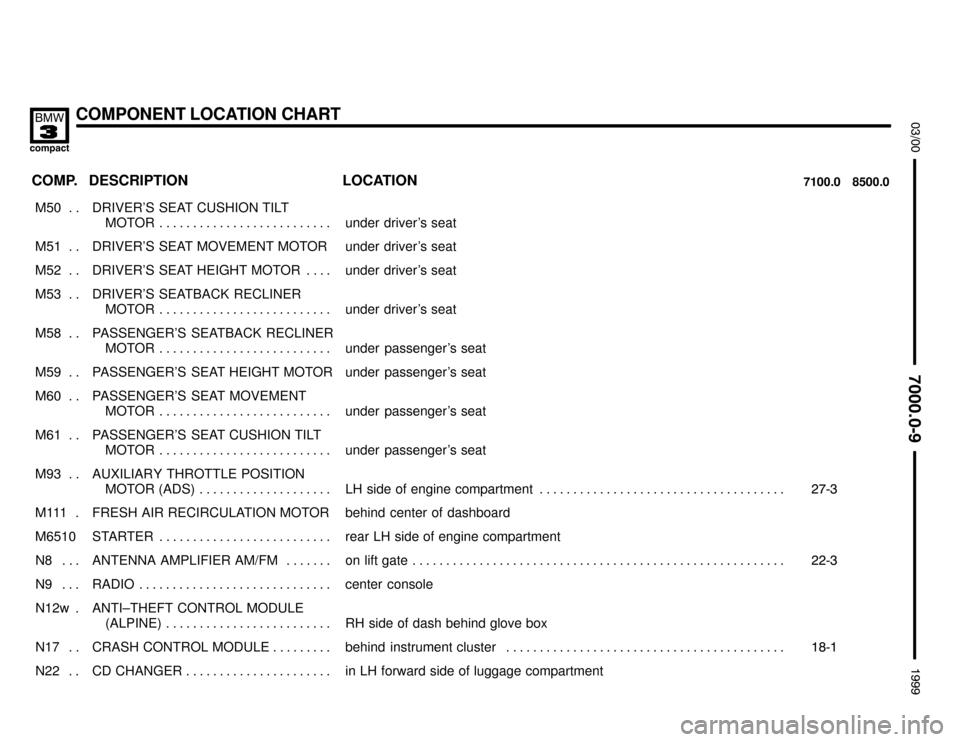

Page 215 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
M50 . .
DRIVER’S SEAT CUSHION TILT
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . .
under driver’s seat
M51 . . DRIVER’S SEAT MOVEMENT MOTOR under driver’s seat
M52 . .
DRIVER’S SEAT HEIGHT MOTOR . . . .
under driver’s seat
M53 . .
DRIVER’S SEATBACK RECLINER
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . .
under driver’s seat
M58 . .
PASSENGER’S SEATBACK RECLINER
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . .
under passenger’s seat
M59 . . PASSENGER’S SEAT HEIGHT MOTOR under passenger’s seat
M60 . .
PASSENGER’S SEAT MOVEMENT
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . .
under passenger’s seat
M61 . .
PASSENGER’S SEAT CUSHION TILT
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . .
under passenger’s seat
M93 . .
AUXILIARY THROTTLE POSITION
MOTOR (ADS) . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
M111 .
FRESH AIR RECIRCULATION MOTOR
behind center of dashboard
M6510 STARTER . . . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment
N8 . . . ANTENNA AMPLIFIER AM/FM . . . . . . . on lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
N9 . . .
RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console
N12w .
ANTI–THEFT CONTROL MODULE
(ALPINE) . . . . . . . . . . . . . . . . . . . . . . . . .
RH side of dash behind glove box
N17 . . CRASH CONTROL MODULE . . . . . . . . . behind instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
N22 . . CD CHANGER . . . . . . . . . . . . . . . . . . . . . . in LH forward side of luggage compartment
Page 216 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
P90 . . FRONT POWER DISTRIBUTION BOX rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
P95 . .
AUXILIARY FUSE BOX . . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
P97 . . AUXILIARY FUSE BOX . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
R11 . . BLOWER RESISTORS . . . . . . . . . . . . . . behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
R6252
THROTTLE POSITION SENSOR . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
R6255z
THROTTLE POSITION SENSOR (ASC)
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
S2 . . . . IGNITION SWITCH . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
S3 . . . .
AUTOMATIC TRANSMISSION RANGE
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
S4 . . . . HORN SWITCH . . . . . . . . . . . . . . . . . . . . . on steering wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
S5 . . . .
WIPER/WASHER SWITCH . . . . . . . . . . .
LH side of dash RH side of steering column above
S6 . . . . ASC SWITCH . . . . . . . . . . . . . . . . . . . . . . center console
S7 . . . . COMBINATION SWITCH . . . . . . . . . . . . . LH side of dash LH side of steering column above . . . . . . . . . . . . . . . . . . . . 0
S8 . . . .
LIGHT SWITCH . . . . . . . . . . . . . . . . . . . . .
LH side of dash
S13 . . PASSENGER’S DOOR JAMB SWITCH RH front door jamb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
S14 . . DRIVER’S DOOR JAMB SWITCH . . . . . front LH door pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
S17 . . MIRROR CONTROL SWITCH . . . . . . . . in upper LH front door
S18 . .
HAZARD SWITCH . . . . . . . . . . . . . . . . . .
below front of console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
S21w . ENGINE HOOD SWITCH . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
S28 . . CRUISE CONTROL SWITCH . . . . . . . . . LH side of dash RH side of steering column above . . . . . . . . . . . . . . . . . . . . 0
S29 . .
BRAKE LIGHT SWITCH . . . . . . . . . . . . .
LH footwell on brake pedal support bracket behind LH footwell trim . . . . . .
0

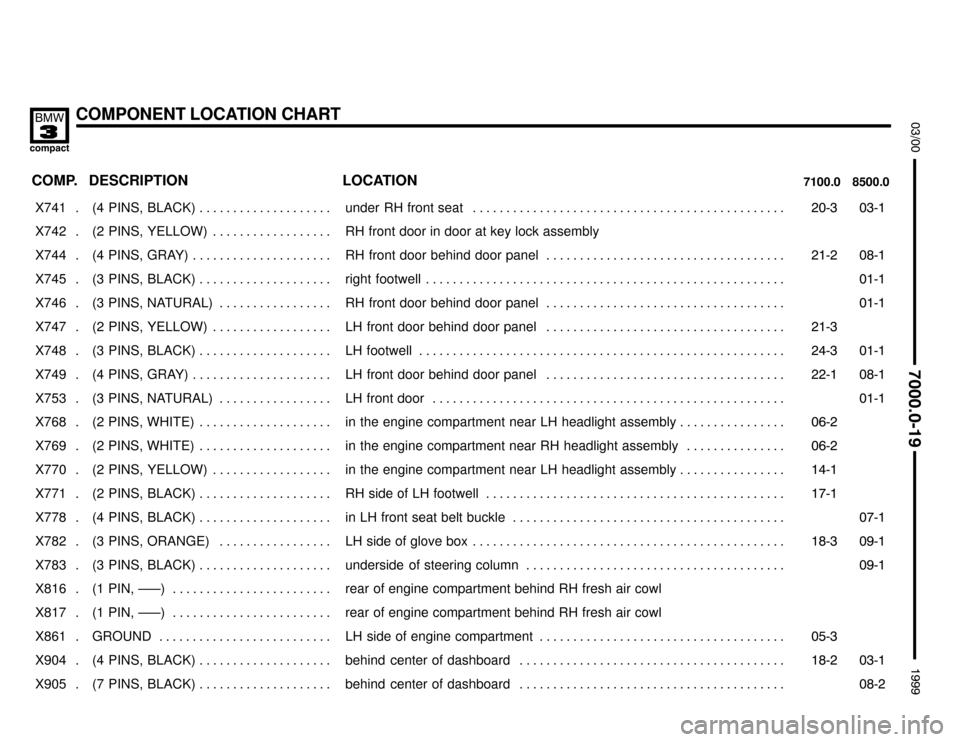

Page 225 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X741 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X742 .
(2 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
RH front door in door at key lock assembly
X744 . (4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X745 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . right footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X746 .
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . .
RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X747 .
(2 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X748 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X749 . (4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X753 .
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . .
LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X768 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . in the engine compartment near LH headlight assembly . . . . . . . . . . . . . . . . 0
X769 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . in the engine compartment near RH headlight assembly . . . . . . . . . . . . . . . 0
X770 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . in the engine compartment near LH headlight assembly . . . . . . . . . . . . . . . . 0
X771 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X778 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in LH front seat belt buckle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X782 . (3 PINS, ORANGE) . . . . . . . . . . . . . . . . . LH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 0
X783 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X816 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment behind RH fresh air cowl
X817 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment behind RH fresh air cowl
X861 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X904 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X905 . (7 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0

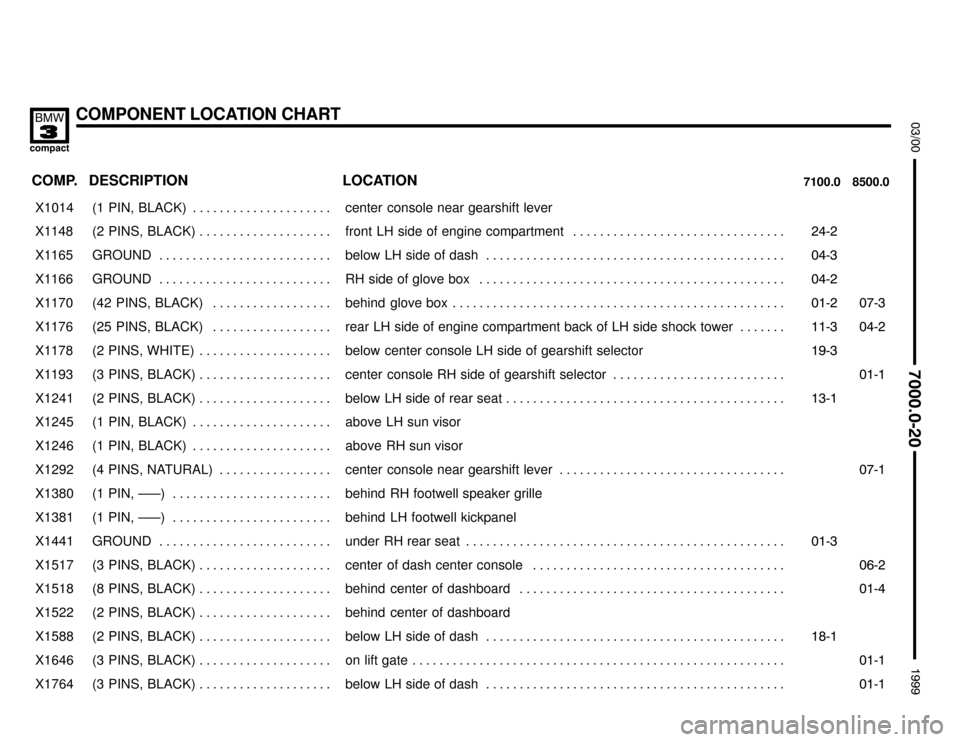

Page 226 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X1014 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever
X1148
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X1165 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X1166 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X1170
(42 PINS, BLACK) . . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X1176
(25 PINS, BLACK) . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment back of LH side shock tower . . . . . . .
0
0
X1178 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . below center console LH side of gearshift selector 0
X1193 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . center console RH side of gearshift selector . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X1241
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
below LH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X1245 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . above LH sun visor
X1246 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . above RH sun visor
X1292 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X1380
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . .
behind RH footwell speaker grille
X1381 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel
X1441 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . under RH rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X1517
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
center of dash center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X1518 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X1522 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind center of dashboard
X1588 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X1646
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
on lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X1764 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0

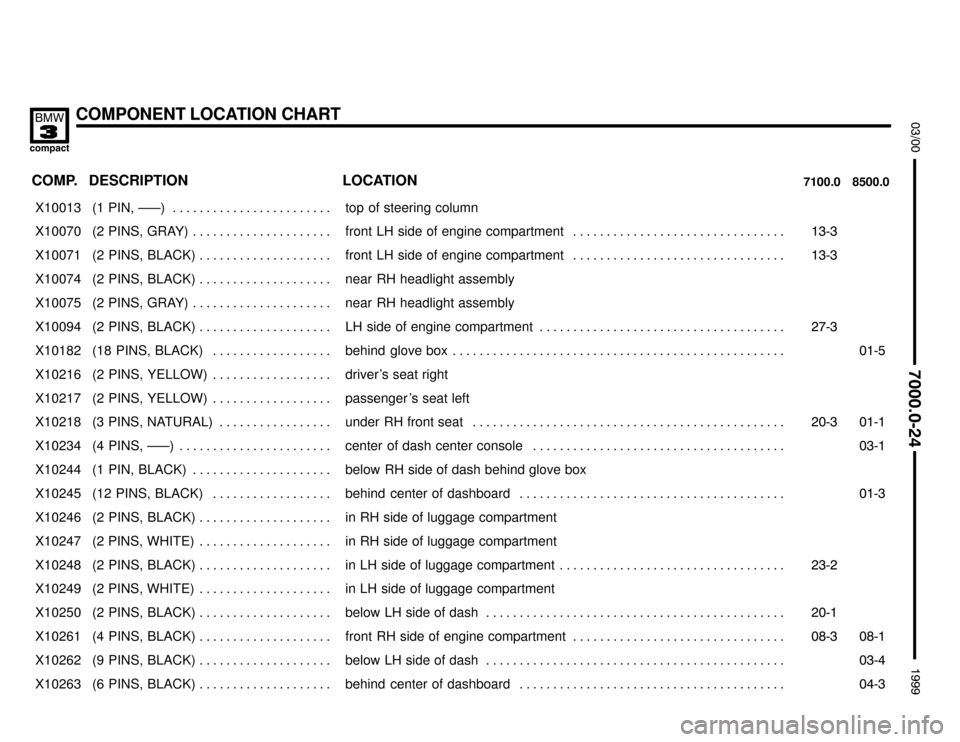

Page 230 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X10013 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . top of steering column
X10070
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X10071 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X10074 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . near RH headlight assembly
X10075
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
near RH headlight assembly
X10094
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X10182 (18 PINS, BLACK) . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X10216 (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . driver’s seat right
X10217
(2 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
passenger’s seat left
X10218 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X10234 (4 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . center of dash center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X10244 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . below RH side of dash behind glove box
X10245
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . .
behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X10246 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment
X10247 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment
X10248
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X10249 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment
X10250 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X10261 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 0
X10262
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X10263 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
