Page 207 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
A8500
TRANSMISSION CONTROL MODULE
(EGS) . . . . . . . . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
B1 . . . .
RIGHT FRONT SPEED SENSOR –
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
on RH front wheel, above brake caliper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
B2 . . . .
LEFT FRONT SPEED SENSOR – ABS
on LH front wheel, above brake caliper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
B3 . . . . RIGHT REAR SPEED SENSOR – ABS on RH rear wheel, above brake caliper
B4 . . . . LEFT REAR SPEED SENSOR – ABS . on LH rear wheel, above brake caliper
B6 . . . . FUEL LEVEL SENSOR . . . . . . . . . . . . . . below LH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
B8y . . .
PRESSURE SWITCH . . . . . . . . . . . . . . . .
near RH headlight assembly
B9 . . . . INTERMEDIATE PRESSURE SWITCH near RH headlight assembly
B10 . . VEHICLE SPEED SENSOR . . . . . . . . . . on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
B14 . .
EVAPORATOR TEMPERATURE
SENSOR . . . . . . . . . . . . . . . . . . . . . . . . .
RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
B16 . .
LEFT FRONT BRAKE PAD SENSOR . .
on LH front wheel, above brake caliper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
B17 . . RIGHT REAR BRAKE PAD SENSOR . . behind RH rear wheel
B18 . . BRAKE FLUID LEVEL SWITCH . . . . . . . rear LH side of engine compartment top of brake fluid reservoir . . . . . . . . . 0
B21 . .
ON–BOARD COMPUTER
TEMPERATURE SENSOR . . . . . . . . .
in the engine compartment lower LH side of engine compartment . . . . . . .
0
B25y .
FUEL TANK SENSOR II . . . . . . . . . . . . .
below RH side of rear seat
B72 . . FUEL TANK PRESSURE SENSOR . . . RH rear wheel well, behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
B78 . . DRIVER’S SIDE IMPACT SENSOR . . . LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
Page 220 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X69 . . (25 PINS, GRAY) . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
0
X70 . .
(7 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X72 . . (6 PINS, NATURAL) . . . . . . . . . . . . . . . . . LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X74 . . (50 PINS, YELLOW) . . . . . . . . . . . . . . . . . below rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 0
X78 . .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
LH footwell on clutch pedal support bracket behind LH footwell trim . . . . .
0
0
X85 . .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X105 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . on underside of engine hood
X106 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . on underside of engine hood
X107 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir . . . . . . . . . .
0
X111 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment top of brake fluid reservoir . . . . . . . . . 0
X113 . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . above RH front wheel well behind RH front wheel . . . . . . . . . . . . . . . . . . . . . 0
0
X114 . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . above LH front wheel well behind LH front wheel . . . . . . . . . . . . . . . . . . . . . . 0
0
X116 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
LH footwell on clutch pedal support bracket behind LH footwell trim . . . . .
0
X118 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . above LH front wheel well behind LH front wheel . . . . . . . . . . . . . . . . . . . . . . 0
X121 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X123 .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir . . . . . . . . . .
0
X128 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH front of vehicle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X132 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front of engine compartment
X133 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front of engine compartment
X137 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
RH front of vehicle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X142 . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . under rear of car LH side of on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0

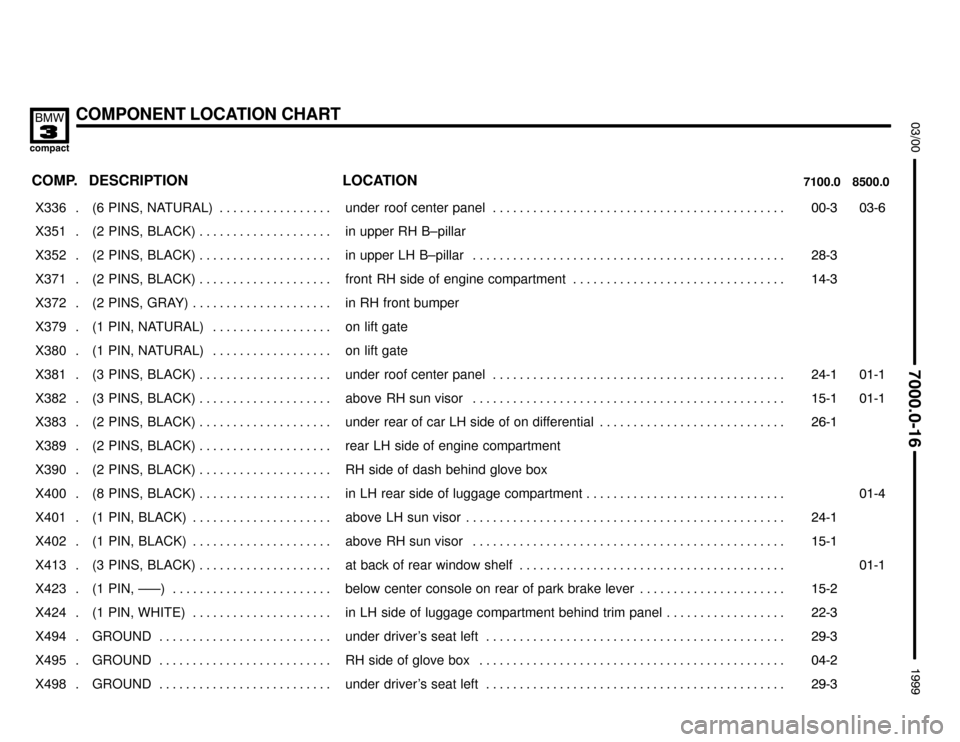

Page 222 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X336 . (6 PINS, NATURAL) . . . . . . . . . . . . . . . . . under roof center panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 0
X351 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
in upper RH B–pillar
X352 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in upper LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X371 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X372 .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
in RH front bumper
X379 .
(1 PIN, NATURAL) . . . . . . . . . . . . . . . . . .
on lift gate
X380 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . on lift gate
X381 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under roof center panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X382 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X383 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under rear of car LH side of on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X389 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment
X390 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . RH side of dash behind glove box
X400 .
(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
in LH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X401 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . above LH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X402 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X413 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
at back of rear window shelf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X423 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . below center console on rear of park brake lever . . . . . . . . . . . . . . . . . . . . . . 0
X424 . (1 PIN, WHITE) . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . .
0
X494 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . under driver’s seat left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X495 .
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . .
RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X498 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . under driver’s seat left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0

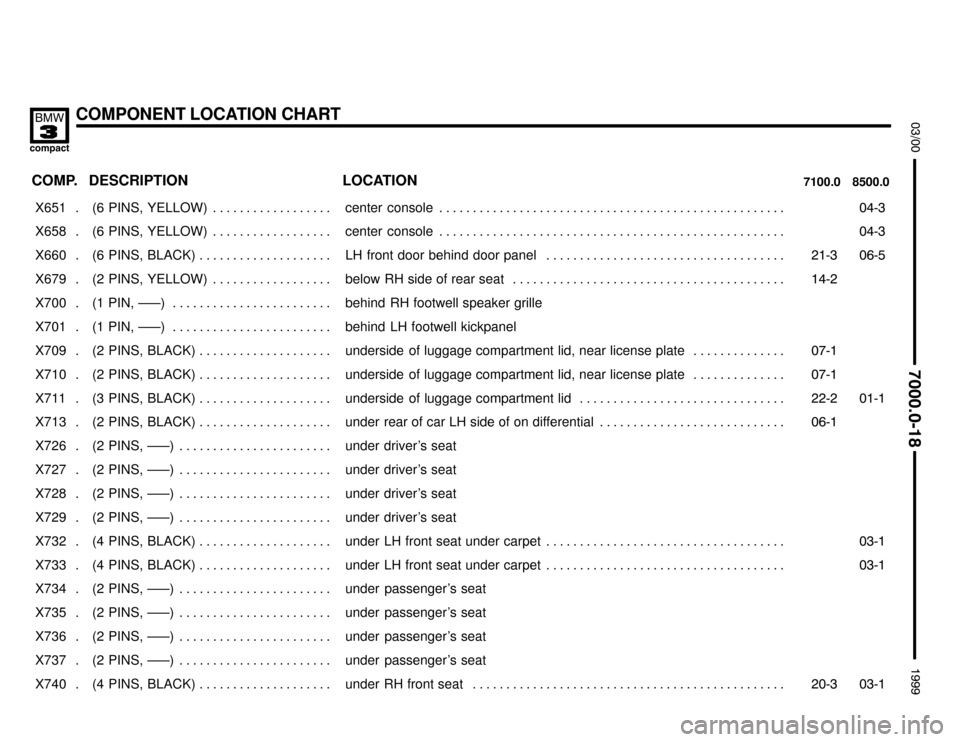

Page 224 of 278
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X651 . (6 PINS, YELLOW) . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X658 .
(6 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X660 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X679 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . below RH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X700 .
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . .
behind RH footwell speaker grille
X701 .
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . .
behind LH footwell kickpanel
X709 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid, near license plate . . . . . . . . . . . . . . 0
X710 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid, near license plate . . . . . . . . . . . . . . 0
X711 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
underside of luggage compartment lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X713 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under rear of car LH side of on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X726 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . under driver’s seat
X727 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . under driver’s seat
X728 .
(2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . .
under driver’s seat
X729 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . under driver’s seat
X732 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under LH front seat under carpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X733 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
under LH front seat under carpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
X734 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . under passenger’s seat
X735 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . under passenger’s seat
X736 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . under passenger’s seat
X737 .
(2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . .
under passenger’s seat
X740 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
