COMPONENT LOCATION CHART









COMP.8500.0 7100.0LOCATION DESCRIPTION
P90 . . FRONT POWER DISTRIBUTION BOX rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0


P95 . .

AUXILIARY FUSE BOX . . . . . . . . . . . . . .

below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


0


P97 . . AUXILIARY FUSE BOX . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
R11 . . BLOWER RESISTORS . . . . . . . . . . . . . . behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0


R6252
THROTTLE POSITION SENSOR . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0


R6255z

THROTTLE POSITION SENSOR (ASC)

LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


0


S2 . . . . IGNITION SWITCH . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0


S3 . . . .

AUTOMATIC TRANSMISSION RANGE
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0


S4 . . . . HORN SWITCH . . . . . . . . . . . . . . . . . . . . . on steering wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0

S5 . . . .

WIPER/WASHER SWITCH . . . . . . . . . . .

LH side of dash RH side of steering column above




S6 . . . . ASC SWITCH . . . . . . . . . . . . . . . . . . . . . . center console
S7 . . . . COMBINATION SWITCH . . . . . . . . . . . . . LH side of dash LH side of steering column above . . . . . . . . . . . . . . . . . . . . 0

S8 . . . .
LIGHT SWITCH . . . . . . . . . . . . . . . . . . . . .
LH side of dash



S13 . . PASSENGER’S DOOR JAMB SWITCH RH front door jamb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
S14 . . DRIVER’S DOOR JAMB SWITCH . . . . . front LH door pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
S17 . . MIRROR CONTROL SWITCH . . . . . . . . in upper LH front door

S18 . .

HAZARD SWITCH . . . . . . . . . . . . . . . . . .

below front of console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0


S21w . ENGINE HOOD SWITCH . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
S28 . . CRUISE CONTROL SWITCH . . . . . . . . . LH side of dash RH side of steering column above . . . . . . . . . . . . . . . . . . . . 0

S29 . .
BRAKE LIGHT SWITCH . . . . . . . . . . . . .
LH footwell on brake pedal support bracket behind LH footwell trim . . . . . .
0




COMPONENT LOCATION CHART








COMP.8500.0 7100.0LOCATION DESCRIPTION

S78 . .
PASSENGER’S MAKE–UP MIRROR
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . .
above RH sun visor in sun visor bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0


S82y . FOG LIGHT SWITCH . . . . . . . . . . . . . . . . on instrument cluster

S126y

DRIVER’S POWER WINDOW SWITCH

center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0




S127y

PASSENGER’S POWER WINDOW
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0


S198 . JET HEATER THERMOSWITCH . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0

S218 . REAR DEFOGGER SWITCH . . . . . . . . . center console

S235 .

STARTER IMMOBILIZATION SWITCH .

LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


0


S238 . FOLDING SUNROOF SWITCH . . . . . . . in roof panel
S302 . CENTRAL LOCKING SWITCH . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0


S530 .
IHKS CONTROL SWITCH . . . . . . . . . . . .
center of dash



S531 . TEMPERATURE WHEEL SWITCH . . . . center of dash
S8503 PROGRAM SWITCH . . . . . . . . . . . . . . . . center console
S8507 KICK–DOWN SWITCH . . . . . . . . . . . . . . LH footwell

S8511
REVERSING LIGHT SWITCH . . . . . . . .
under front of car LH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0

T6151 CYL. 1 IGNITION COIL . . . . . . . . . . . . . . RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
T6152 CYL. 2 IGNITION COIL . . . . . . . . . . . . . . RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
T6153 CYL. 3 IGNITION COIL . . . . . . . . . . . . . . RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0

T6154

CYL. 4 IGNITION COIL . . . . . . . . . . . . . .

RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0


X0 . . . . B+ JUNCTION POINT . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0




COMPONENT LOCATION CHART








COMP.8500.0 7100.0LOCATION DESCRIPTION
X2 . . . . BATTERY B+ START POINT . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0


X9 . . . .

B+ JUNCTION POINT . . . . . . . . . . . . . . .

rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0


X13 . . (30 PINS, BLACK) . . . . . . . . . . . . . . . . . . LH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
0
X14 . . (30 PINS, NATURAL) . . . . . . . . . . . . . . . . LH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
0

X16 . .
(26 PINS, NATURAL) . . . . . . . . . . . . . . . .
LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . .
0
0

X17 . .

(26 PINS, BLUE) . . . . . . . . . . . . . . . . . . . .

LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . .

0

0
X20 . . (25 PINS, BLACK) . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
0
X22 . . (26 PINS, GRAY) . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
0

X32 . .
(12 PINS, NATURAL) . . . . . . . . . . . . . . . .
LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0


0
X33 . . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0

0
X35 . . (12 PINS, NATURAL) . . . . . . . . . . . . . . . . below LH side of dash RH side of steering column . . . . . . . . . . . . . . . . . . . .
0

0
X44 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 0
X45 . .

(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .

Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . .



0
X51 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 0
X52 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 0

X53 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . .


0
X56 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 0
X58 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 0
X63 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X64 . .

(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .

Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . .



0
X65 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0

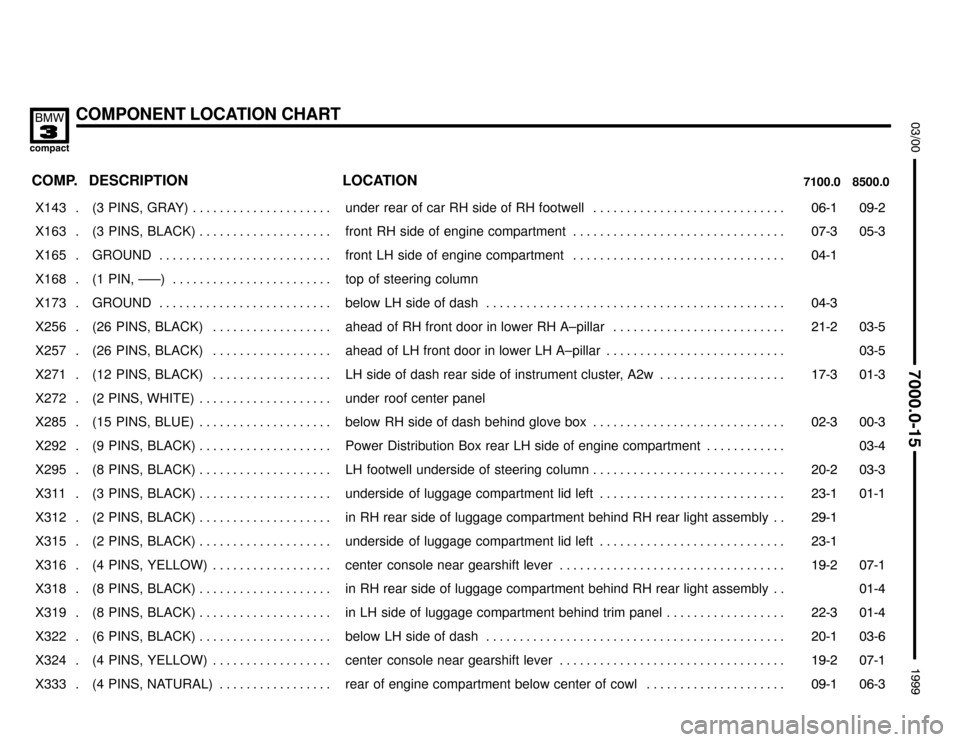

COMPONENT LOCATION CHART








COMP.8500.0 7100.0LOCATION DESCRIPTION
X143 . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . under rear of car RH side of RH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 0

X163 .

(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .

front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0

0
X165 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X168 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . top of steering column

X173 .
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0

X256 .

(26 PINS, BLACK) . . . . . . . . . . . . . . . . . .

ahead of RH front door in lower RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . .


0

0
X257 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . ahead of LH front door in lower LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X271 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . 0 0

X272 .
(2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . .
under roof center panel



X285 . (15 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . below RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X292 . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 0
X295 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0
0
X311 .

(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .

underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . .


0

0
X312 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . .
0
X315 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0

X316 .
(4 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0

0
X318 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . . 0
X319 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . .

0 0
X322 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0 0
X324 .

(4 PINS, YELLOW) . . . . . . . . . . . . . . . . . .

center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0

0
X333 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . rear of engine compartment below center of cowl . . . . . . . . . . . . . . . . . . . . . 0 0




COMPONENT LOCATION CHART








COMP.8500.0 7100.0LOCATION DESCRIPTION
X6304 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . 0
X6326

(9 PINS, WHITE) . . . . . . . . . . . . . . . . . . . .

rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


0

0
X6454 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment back of RH side shock tower . . . . . . 0

X6456 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment back of RH side shock tower . . . . . . 0


X6509
CABLE SOCKET ALTERNATOR B+ . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0



X6510



CABLE SOCKET STARTER,
TERMINAL 50 . . . . . . . . . . . . . . . . . . . .


rear LH side of engine compartment below intake manifold








X6511

CABLE SOCKET STARTER,
TERMINAL 30h . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment below intake manifold






X6512

CABLE SOCKET STARTER,
TERMINAL 30 . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment below intake manifold






X7509

CABLE SOCKET ALTERNATOR,
TERMINAL D+ . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment




X8500 (88 PINS, NATURAL) . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . 0
X8503 (10 PINS, NATURAL) . . . . . . . . . . . . . . . . center console RH side of gearshift selector . . . . . . . . . . . . . . . . . . . . . . . . . . 0

0
X8505

(16 PINS, BLACK) . . . . . . . . . . . . . . . . . .

on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .



0
X8507 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . below LH side of dash
X8511 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under front of car LH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0

X8516
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0


X9997 (2 PINS, ORANGE) . . . . . . . . . . . . . . . . . behind steering wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
X10010 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0

X10012 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
