▷Under kamerans kalibrering, omedelbart
efter fordonsleverans.

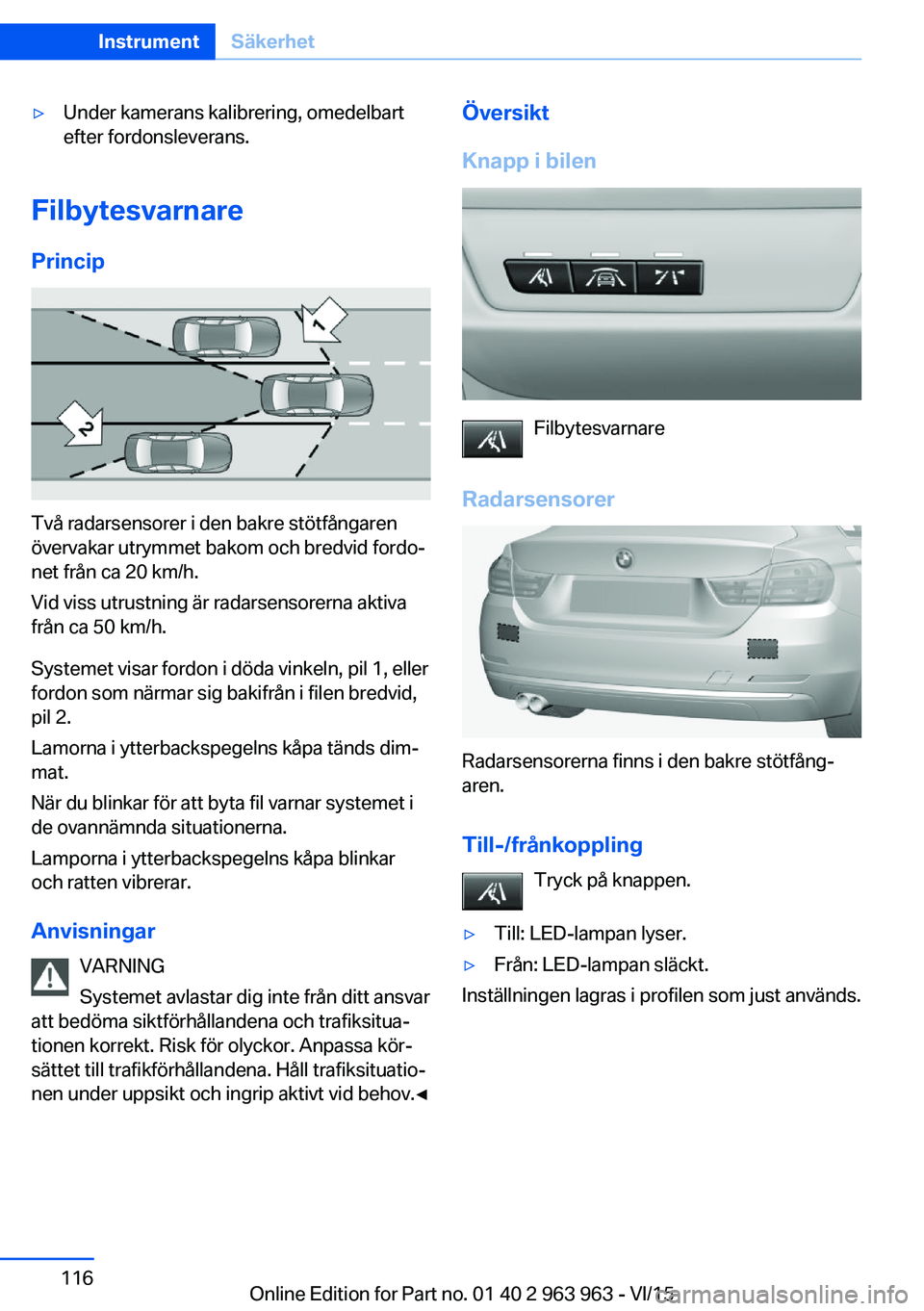

Filbytesvarnare
Princip
Två radarsensorer i den bakre stötfångaren
övervakar utrymmet bakom och bredvid fordo‐
net från ca 20 km/h.
Vid viss utrustning är radarsensorerna aktiva
från ca 50 km/h.
Systemet visar fordon i döda vinkeln, pil 1, eller
fordon som närmar sig bakifrån i filen bredvid,
pil 2.
Lamorna i ytterbackspegelns kåpa tänds dim‐
mat.
När du blinkar för att byta fil varnar systemet i
de ovannämnda situationerna.
Lamporna i ytterbackspegelns kåpa blinkar
och ratten vibrerar.
Anvisningar VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma siktförhållandena och trafiksitua‐
tionen korrekt. Risk för olyckor. Anpassa kör‐
sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
Översikt
Knapp i bilen
Filbytesvarnare
Radarsensorer
Radarsensorerna finns i den bakre stötfång‐
aren.
Till-/frånkoppling Tryck på knappen.
▷Till: LED-lampan lyser.▷Från: LED-lampan släckt.
Inställningen lagras i profilen som just används.
Seite 116InstrumentSäkerhet116
Online Edition for Part no. 01 40 2 963 963 - VI/15

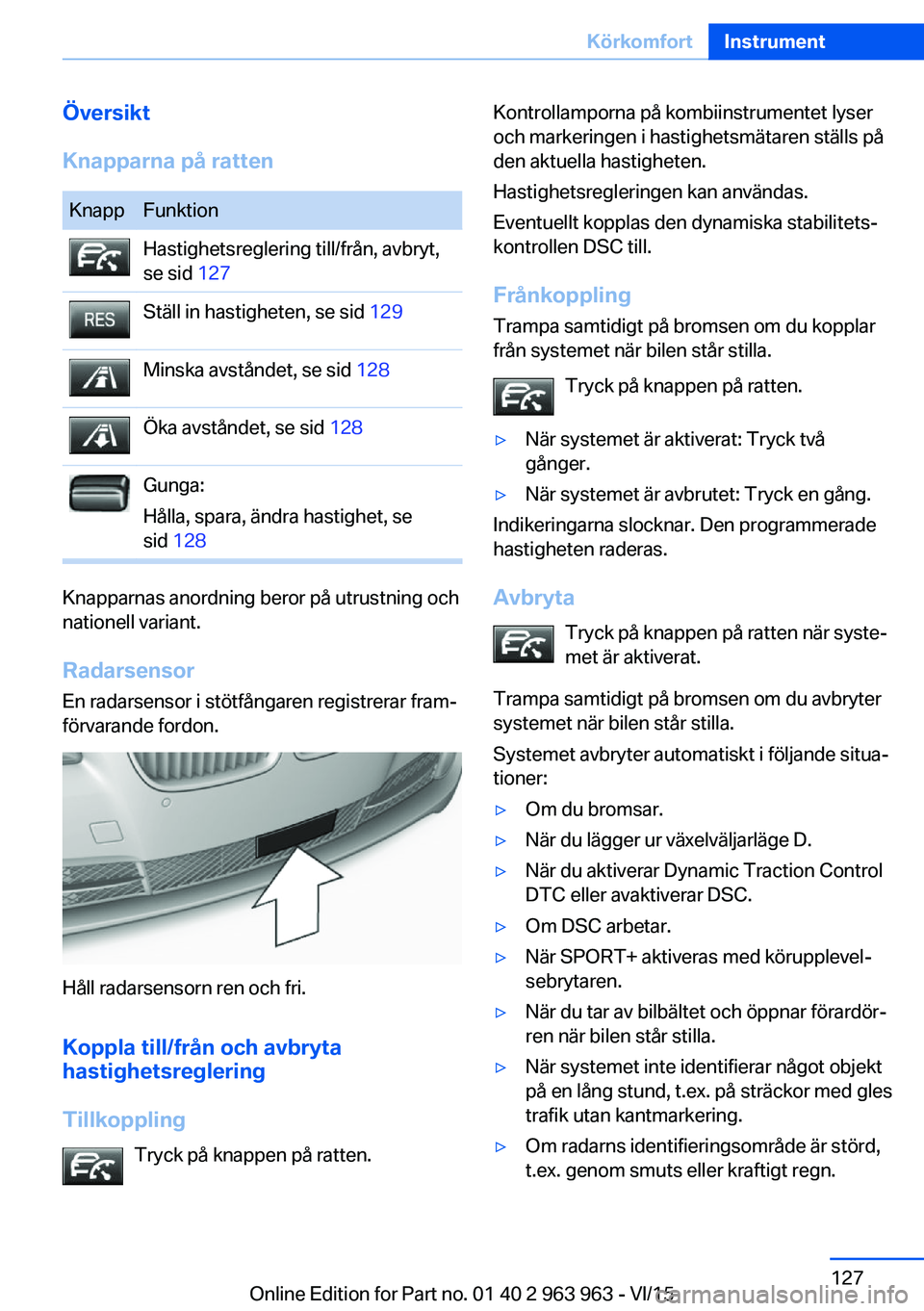

Översikt
Knapparna på rattenKnappFunktionHastighetsreglering till/från, avbryt,
se sid 127Ställ in hastigheten, se sid 129Minska avståndet, se sid 128Öka avståndet, se sid 128Gunga:
Hålla, spara, ändra hastighet, se
sid 128
Knapparnas anordning beror på utrustning och
nationell variant.
Radarsensor
En radarsensor i stötfångaren registrerar fram‐
förvarande fordon.
Håll radarsensorn ren och fri.
Koppla till/från och avbryta
hastighetsreglering
Tillkoppling Tryck på knappen på ratten.
Kontrollamporna på kombiinstrumentet lyser
och markeringen i hastighetsmätaren ställs på
den aktuella hastigheten.
Hastighetsregleringen kan användas.
Eventuellt kopplas den dynamiska stabilitets‐
kontrollen DSC till.
Frånkoppling Trampa samtidigt på bromsen om du kopplar
från systemet när bilen står stilla.
Tryck på knappen på ratten.▷När systemet är aktiverat: Tryck två
gånger.▷När systemet är avbrutet: Tryck en gång.
Indikeringarna slocknar. Den programmerade
hastigheten raderas.
Avbryta Tryck på knappen på ratten när syste‐
met är aktiverat.
Trampa samtidigt på bromsen om du avbryter
systemet när bilen står stilla.
Systemet avbryter automatiskt i följande situa‐
tioner:
▷Om du bromsar.▷När du lägger ur växelväljarläge D.▷När du aktiverar Dynamic Traction Control
DTC eller avaktiverar DSC.▷Om DSC arbetar.▷När SPORT+ aktiveras med körupplevel‐
sebrytaren.▷När du tar av bilbältet och öppnar förardör‐
ren när bilen står stilla.▷När systemet inte identifierar något objekt
på en lång stund, t.ex. på sträckor med gles
trafik utan kantmarkering.▷Om radarns identifieringsområde är störd,
t.ex. genom smuts eller kraftigt regn.Seite 127KörkomfortInstrument127
Online Edition for Part no. 01 40 2 963 963 - VI/15

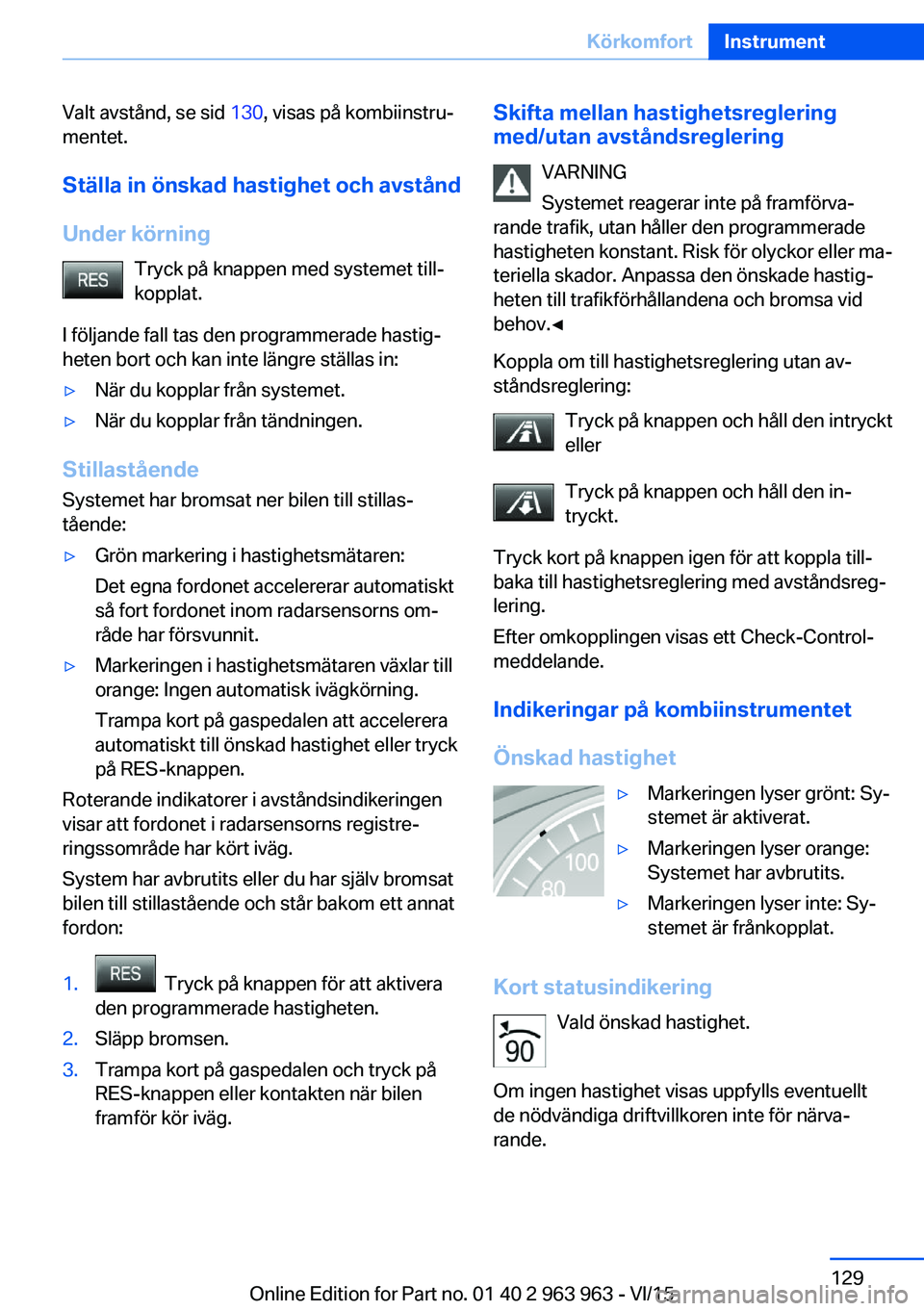

Valt avstånd, se sid 130, visas på kombiinstru‐
mentet.
Ställa in önskad hastighet och avstånd
Under körning Tryck på knappen med systemet till‐kopplat.
I följande fall tas den programmerade hastig‐
heten bort och kan inte längre ställas in:▷När du kopplar från systemet.▷När du kopplar från tändningen.
Stillastående
Systemet har bromsat ner bilen till stillas‐
tående:
▷Grön markering i hastighetsmätaren:
Det egna fordonet accelererar automatiskt
så fort fordonet inom radarsensorns om‐
råde har försvunnit.▷Markeringen i hastighetsmätaren växlar till
orange: Ingen automatisk ivägkörning.
Trampa kort på gaspedalen att accelerera
automatiskt till önskad hastighet eller tryck
på RES-knappen.
Roterande indikatorer i avståndsindikeringen
visar att fordonet i radarsensorns registre‐
ringssområde har kört iväg.
System har avbrutits eller du har själv bromsat
bilen till stillastående och står bakom ett annat
fordon:
1. Tryck på knappen för att aktivera
den programmerade hastigheten.2.Släpp bromsen.3.Trampa kort på gaspedalen och tryck på
RES-knappen eller kontakten när bilen
framför kör iväg.Skifta mellan hastighetsreglering med/utan avståndsreglering
VARNING
Systemet reagerar inte på framförva‐
rande trafik, utan håller den programmerade
hastigheten konstant. Risk för olyckor eller ma‐
teriella skador. Anpassa den önskade hastig‐
heten till trafikförhållandena och bromsa vid
behov.◀
Koppla om till hastighetsreglering utan av‐
ståndsreglering:
Tryck på knappen och håll den intryckt
eller
Tryck på knappen och håll den in‐
tryckt.
Tryck kort på knappen igen för att koppla till‐
baka till hastighetsreglering med avståndsreg‐
lering.
Efter omkopplingen visas ett Check-Control-
meddelande.
Indikeringar på kombiinstrumentet
Önskad hastighet▷Markeringen lyser grönt: Sy‐
stemet är aktiverat.▷Markeringen lyser orange:
Systemet har avbrutits.▷Markeringen lyser inte: Sy‐
stemet är frånkopplat.
Kort statusindikering
Vald önskad hastighet.
Om ingen hastighet visas uppfylls eventuellt
de nödvändiga driftvillkoren inte för närva‐
rande.
Seite 129KörkomfortInstrument129
Online Edition for Part no. 01 40 2 963 963 - VI/15

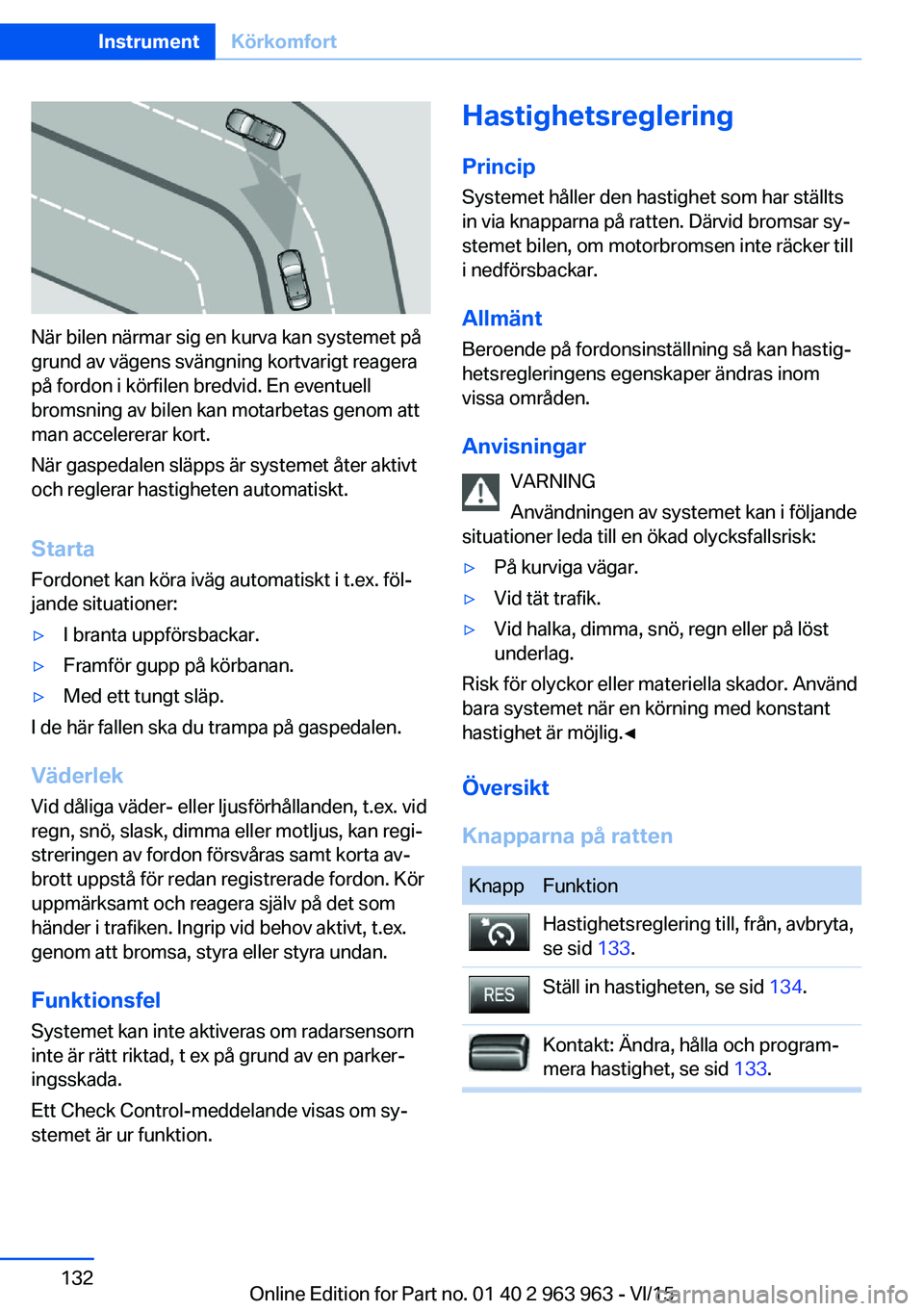

När bilen närmar sig en kurva kan systemet på
grund av vägens svängning kortvarigt reagera
på fordon i körfilen bredvid. En eventuell
bromsning av bilen kan motarbetas genom att
man accelererar kort.
När gaspedalen släpps är systemet åter aktivt
och reglerar hastigheten automatiskt.
Starta Fordonet kan köra iväg automatiskt i t.ex. föl‐
jande situationer:
▷I branta uppförsbackar.▷Framför gupp på körbanan.▷Med ett tungt släp.
I de här fallen ska du trampa på gaspedalen.
Väderlek Vid dåliga väder- eller ljusförhållanden, t.ex. vid
regn, snö, slask, dimma eller motljus, kan regi‐
streringen av fordon försvåras samt korta av‐
brott uppstå för redan registrerade fordon. Kör
uppmärksamt och reagera själv på det som
händer i trafiken. Ingrip vid behov aktivt, t.ex.
genom att bromsa, styra eller styra undan.
Funktionsfel Systemet kan inte aktiveras om radarsensorn
inte är rätt riktad, t ex på grund av en parker‐
ingsskada.
Ett Check Control-meddelande visas om sy‐
stemet är ur funktion.
Hastighetsreglering
Princip Systemet håller den hastighet som har ställts
in via knapparna på ratten. Därvid bromsar sy‐
stemet bilen, om motorbromsen inte räcker till
i nedförsbackar.
Allmänt
Beroende på fordonsinställning så kan hastig‐
hetsregleringens egenskaper ändras inom vissa områden.
Anvisningar VARNING
Användningen av systemet kan i följande
situationer leda till en ökad olycksfallsrisk:▷På kurviga vägar.▷Vid tät trafik.▷Vid halka, dimma, snö, regn eller på löst
underlag.
Risk för olyckor eller materiella skador. Använd
bara systemet när en körning med konstant
hastighet är möjlig.◀
Översikt
Knapparna på ratten
KnappFunktionHastighetsreglering till, från, avbryta,
se sid 133.Ställ in hastigheten, se sid 134.Kontakt: Ändra, hålla och program‐
mera hastighet, se sid 133.Seite 132InstrumentKörkomfort132
Online Edition for Part no. 01 40 2 963 963 - VI/15

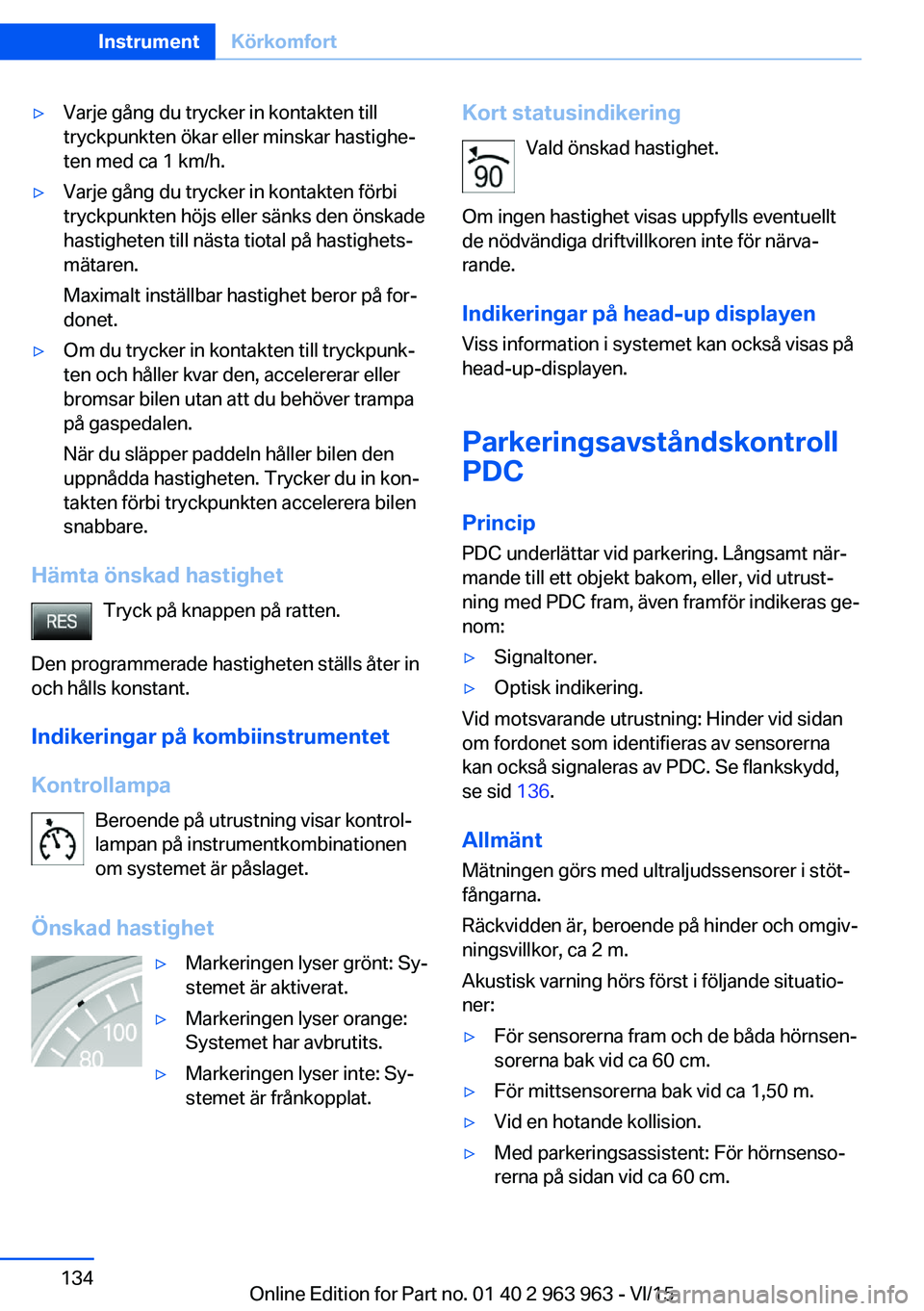

▷Varje gång du trycker in kontakten till
tryckpunkten ökar eller minskar hastighe‐
ten med ca 1 km/h.▷Varje gång du trycker in kontakten förbi
tryckpunkten höjs eller sänks den önskade
hastigheten till nästa tiotal på hastighets‐
mätaren.
Maximalt inställbar hastighet beror på for‐
donet.▷Om du trycker in kontakten till tryckpunk‐
ten och håller kvar den, accelererar eller
bromsar bilen utan att du behöver trampa
på gaspedalen.
När du släpper paddeln håller bilen den
uppnådda hastigheten. Trycker du in kon‐
takten förbi tryckpunkten accelerera bilen
snabbare.
Hämta önskad hastighet
Tryck på knappen på ratten.
Den programmerade hastigheten ställs åter in
och hålls konstant.
Indikeringar på kombiinstrumentet
Kontrollampa Beroende på utrustning visar kontrol‐
lampan på instrumentkombinationen om systemet är påslaget.
Önskad hastighet
▷Markeringen lyser grönt: Sy‐
stemet är aktiverat.▷Markeringen lyser orange:
Systemet har avbrutits.▷Markeringen lyser inte: Sy‐
stemet är frånkopplat.Kort statusindikering
Vald önskad hastighet.
Om ingen hastighet visas uppfylls eventuellt
de nödvändiga driftvillkoren inte för närva‐
rande.
Indikeringar på head-up displayen
Viss information i systemet kan också visas på
head-up-displayen.
ParkeringsavståndskontrollPDC
Princip PDC underlättar vid parkering. Långsamt när‐
mande till ett objekt bakom, eller, vid utrust‐
ning med PDC fram, även framför indikeras ge‐
nom:▷Signaltoner.▷Optisk indikering.
Vid motsvarande utrustning: Hinder vid sidan
om fordonet som identifieras av sensorerna
kan också signaleras av PDC. Se flankskydd,
se sid 136.
Allmänt
Mätningen görs med ultraljudssensorer i stöt‐
fångarna.
Räckvidden är, beroende på hinder och omgiv‐ ningsvillkor, ca 2 m.
Akustisk varning hörs först i följande situatio‐
ner:
▷För sensorerna fram och de båda hörnsen‐
sorerna bak vid ca 60 cm.▷För mittsensorerna bak vid ca 1,50 m.▷Vid en hotande kollision.▷Med parkeringsassistent: För hörnsenso‐
rerna på sidan vid ca 60 cm.Seite 134InstrumentKörkomfort134
Online Edition for Part no. 01 40 2 963 963 - VI/15

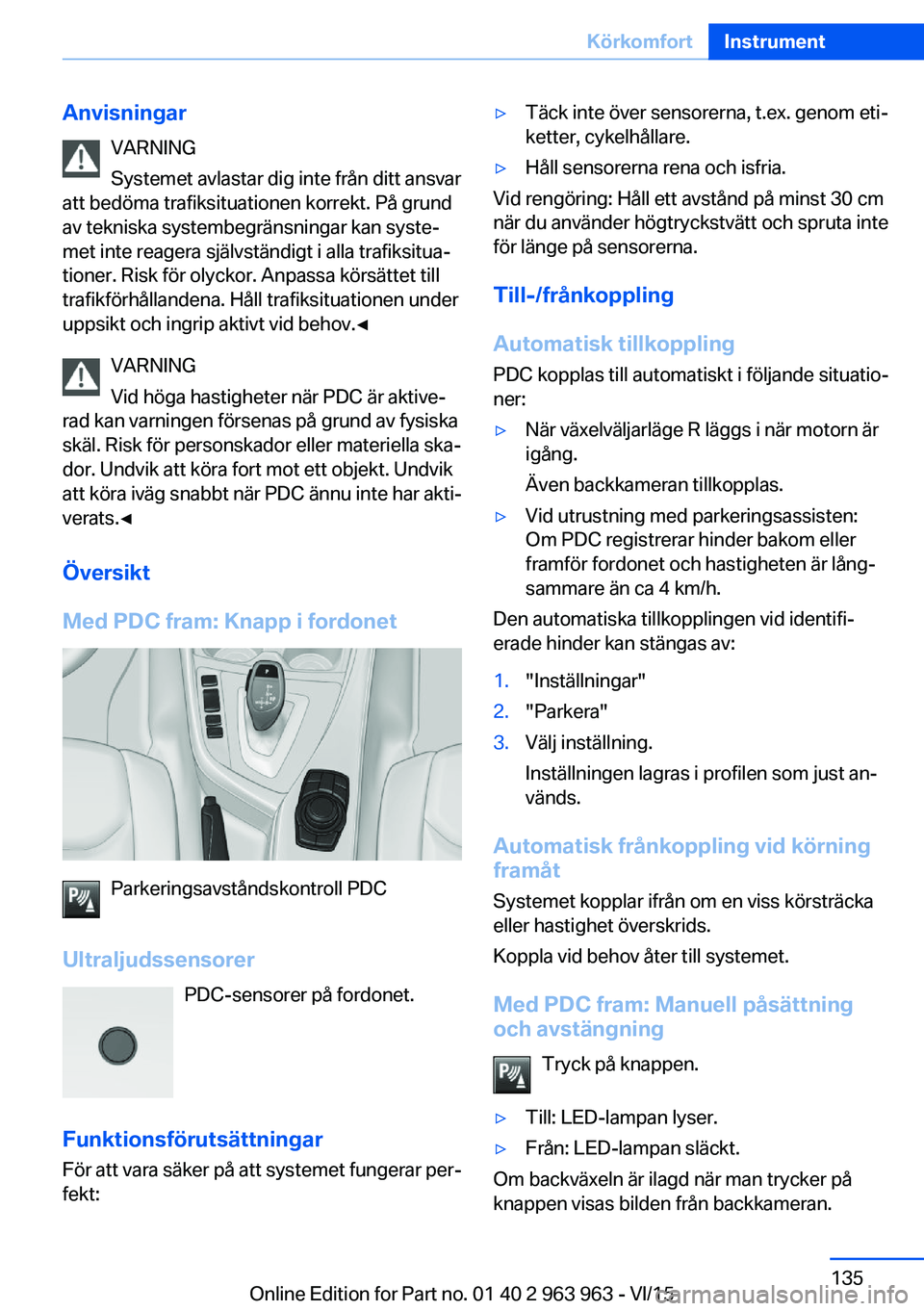

AnvisningarVARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. På grund
av tekniska systembegränsningar kan syste‐
met inte reagera självständigt i alla trafiksitua‐
tioner. Risk för olyckor. Anpassa körsättet till
trafikförhållandena. Håll trafiksituationen under
uppsikt och ingrip aktivt vid behov.◀
VARNING
Vid höga hastigheter när PDC är aktive‐
rad kan varningen försenas på grund av fysiska
skäl. Risk för personskador eller materiella ska‐
dor. Undvik att köra fort mot ett objekt. Undvik
att köra iväg snabbt när PDC ännu inte har akti‐
verats.◀
Översikt
Med PDC fram: Knapp i fordonet
Parkeringsavståndskontroll PDC
Ultraljudssensorer PDC-sensorer på fordonet.
Funktionsförutsättningar För att vara säker på att systemet fungerar per‐
fekt:
▷Täck inte över sensorerna, t.ex. genom eti‐
ketter, cykelhållare.▷Håll sensorerna rena och isfria.
Vid rengöring: Håll ett avstånd på minst 30 cm
när du använder högtryckstvätt och spruta inte
för länge på sensorerna.
Till-/frånkoppling
Automatisk tillkoppling
PDC kopplas till automatiskt i följande situatio‐
ner:
▷När växelväljarläge R läggs i när motorn är
igång.
Även backkameran tillkopplas.▷Vid utrustning med parkeringsassisten:
Om PDC registrerar hinder bakom eller
framför fordonet och hastigheten är lång‐
sammare än ca 4 km/h.
Den automatiska tillkopplingen vid identifi‐
erade hinder kan stängas av:
1."Inställningar"2."Parkera"3.Välj inställning.
Inställningen lagras i profilen som just an‐
vänds.
Automatisk frånkoppling vid körning
framåt
Systemet kopplar ifrån om en viss körsträcka
eller hastighet överskrids.
Koppla vid behov åter till systemet.
Med PDC fram: Manuell påsättning
och avstängning
Tryck på knappen.
▷Till: LED-lampan lyser.▷Från: LED-lampan släckt.
Om backväxeln är ilagd när man trycker på
knappen visas bilden från backkameran.
Seite 135KörkomfortInstrument135
Online Edition for Part no. 01 40 2 963 963 - VI/15

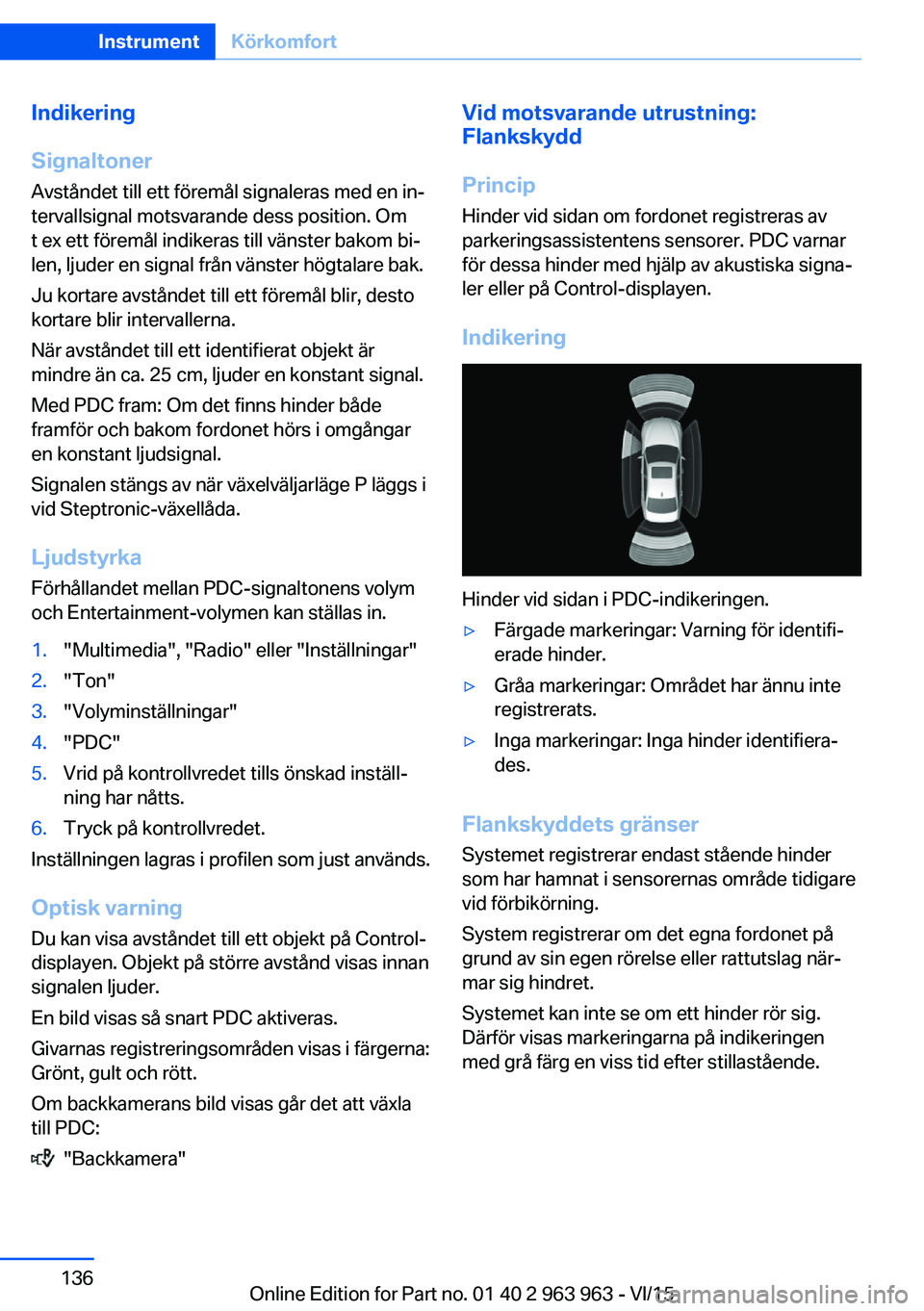

Indikering
Signaltoner
Avståndet till ett föremål signaleras med en in‐
tervallsignal motsvarande dess position. Om
t ex ett föremål indikeras till vänster bakom bi‐
len, ljuder en signal från vänster högtalare bak.
Ju kortare avståndet till ett föremål blir, desto
kortare blir intervallerna.
När avståndet till ett identifierat objekt är
mindre än ca. 25 cm, ljuder en konstant signal.
Med PDC fram: Om det finns hinder både
framför och bakom fordonet hörs i omgångar
en konstant ljudsignal.
Signalen stängs av när växelväljarläge P läggs i
vid Steptronic-växellåda.
Ljudstyrka Förhållandet mellan PDC-signaltonens volym
och Entertainment-volymen kan ställas in.1."Multimedia", "Radio" eller "Inställningar"2."Ton"3."Volyminställningar"4."PDC"5.Vrid på kontrollvredet tills önskad inställ‐
ning har nåtts.6.Tryck på kontrollvredet.
Inställningen lagras i profilen som just används.
Optisk varning
Du kan visa avståndet till ett objekt på Control-
displayen. Objekt på större avstånd visas innan
signalen ljuder.
En bild visas så snart PDC aktiveras.
Givarnas registreringsområden visas i färgerna:
Grönt, gult och rött.
Om backkamerans bild visas går det att växla
till PDC:
"Backkamera"
Vid motsvarande utrustning:
Flankskydd
Princip Hinder vid sidan om fordonet registreras av
parkeringsassistentens sensorer. PDC varnar
för dessa hinder med hjälp av akustiska signa‐
ler eller på Control-displayen.
Indikering
Hinder vid sidan i PDC-indikeringen.
▷Färgade markeringar: Varning för identifi‐
erade hinder.▷Gråa markeringar: Området har ännu inte
registrerats.▷Inga markeringar: Inga hinder identifiera‐
des.
Flankskyddets gränser
Systemet registrerar endast stående hinder
som har hamnat i sensorernas område tidigare
vid förbikörning.
System registrerar om det egna fordonet på
grund av sin egen rörelse eller rattutslag när‐
mar sig hindret.
Systemet kan inte se om ett hinder rör sig.
Därför visas markeringarna på indikeringen
med grå färg en viss tid efter stillastående.
Seite 136InstrumentKörkomfort136
Online Edition for Part no. 01 40 2 963 963 - VI/15

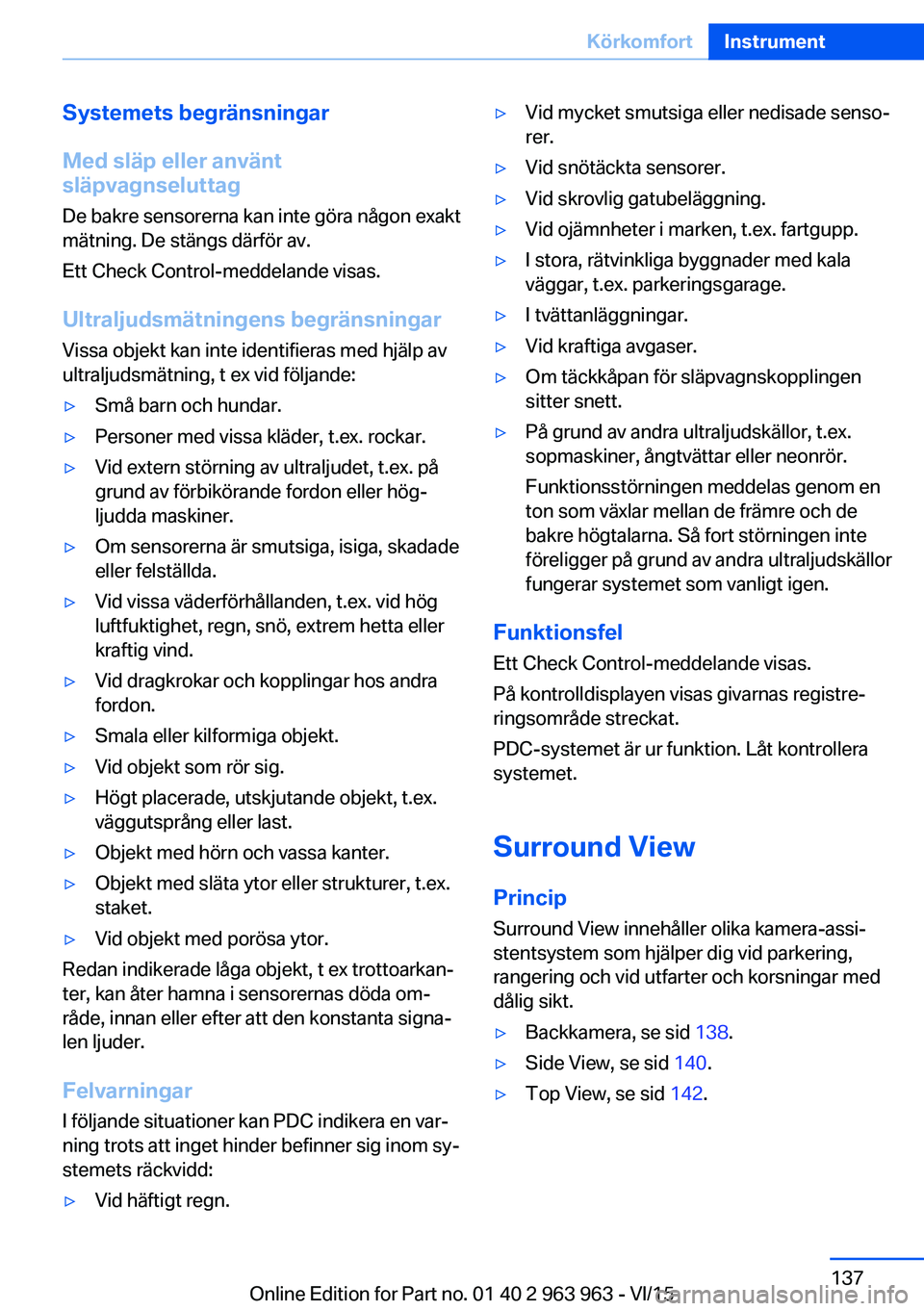

Systemets begränsningar
Med släp eller använt
släpvagnseluttag
De bakre sensorerna kan inte göra någon exakt
mätning. De stängs därför av.
Ett Check Control-meddelande visas.
Ultraljudsmätningens begränsningarVissa objekt kan inte identifieras med hjälp av
ultraljudsmätning, t ex vid följande:▷Små barn och hundar.▷Personer med vissa kläder, t.ex. rockar.▷Vid extern störning av ultraljudet, t.ex. på
grund av förbikörande fordon eller hög‐
ljudda maskiner.▷Om sensorerna är smutsiga, isiga, skadade
eller felställda.▷Vid vissa väderförhållanden, t.ex. vid hög
luftfuktighet, regn, snö, extrem hetta eller
kraftig vind.▷Vid dragkrokar och kopplingar hos andra
fordon.▷Smala eller kilformiga objekt.▷Vid objekt som rör sig.▷Högt placerade, utskjutande objekt, t.ex.
väggutsprång eller last.▷Objekt med hörn och vassa kanter.▷Objekt med släta ytor eller strukturer, t.ex.
staket.▷Vid objekt med porösa ytor.
Redan indikerade låga objekt, t ex trottoarkan‐
ter, kan åter hamna i sensorernas döda om‐
råde, innan eller efter att den konstanta signa‐
len ljuder.
FelvarningarI följande situationer kan PDC indikera en var‐
ning trots att inget hinder befinner sig inom sy‐
stemets räckvidd:
▷Vid häftigt regn.▷Vid mycket smutsiga eller nedisade senso‐
rer.▷Vid snötäckta sensorer.▷Vid skrovlig gatubeläggning.▷Vid ojämnheter i marken, t.ex. fartgupp.▷I stora, rätvinkliga byggnader med kala
väggar, t.ex. parkeringsgarage.▷I tvättanläggningar.▷Vid kraftiga avgaser.▷Om täckkåpan för släpvagnskopplingen
sitter snett.▷På grund av andra ultraljudskällor, t.ex.
sopmaskiner, ångtvättar eller neonrör.
Funktionsstörningen meddelas genom en
ton som växlar mellan de främre och de
bakre högtalarna. Så fort störningen inte
föreligger på grund av andra ultraljudskällor
fungerar systemet som vanligt igen.
Funktionsfel
Ett Check Control-meddelande visas.
På kontrolldisplayen visas givarnas registre‐
ringsområde streckat.
PDC-systemet är ur funktion. Låt kontrollera
systemet.
Surround View
Princip Surround View innehåller olika kamera-assi‐
stentsystem som hjälper dig vid parkering,
rangering och vid utfarter och korsningar med
dålig sikt.
▷Backkamera, se sid 138.▷Side View, se sid 140.▷Top View, se sid 142.Seite 137KörkomfortInstrument137
Online Edition for Part no. 01 40 2 963 963 - VI/15

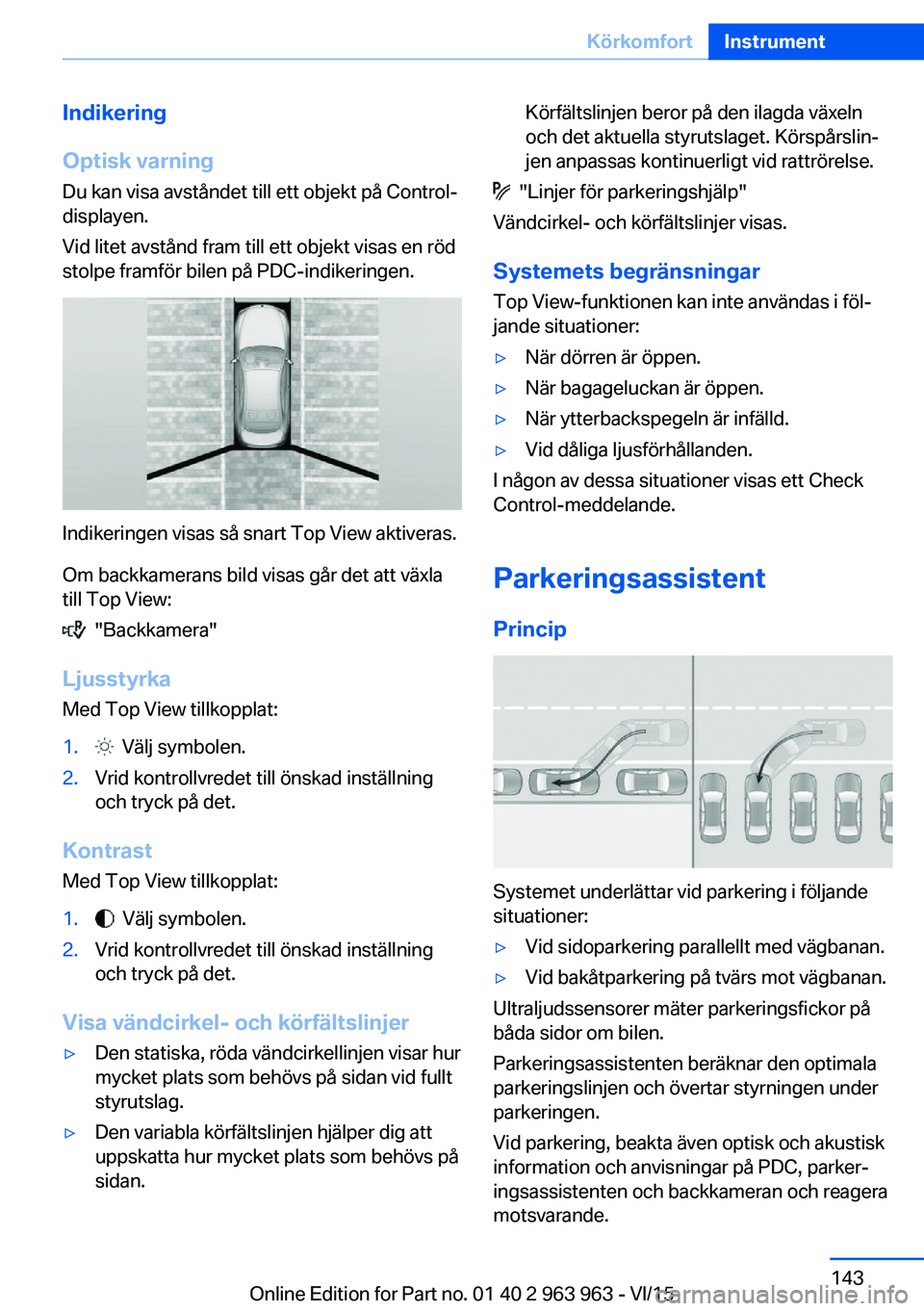

Indikering
Optisk varning
Du kan visa avståndet till ett objekt på Control-
displayen.
Vid litet avstånd fram till ett objekt visas en röd
stolpe framför bilen på PDC-indikeringen.
Indikeringen visas så snart Top View aktiveras.
Om backkamerans bild visas går det att växla
till Top View:
"Backkamera"
Ljusstyrka
Med Top View tillkopplat:
1. Välj symbolen.2.Vrid kontrollvredet till önskad inställning
och tryck på det.
Kontrast
Med Top View tillkopplat:
1. Välj symbolen.2.Vrid kontrollvredet till önskad inställning
och tryck på det.
Visa vändcirkel- och körfältslinjer
▷Den statiska, röda vändcirkellinjen visar hur
mycket plats som behövs på sidan vid fullt
styrutslag.▷Den variabla körfältslinjen hjälper dig att
uppskatta hur mycket plats som behövs på
sidan.Körfältslinjen beror på den ilagda växeln
och det aktuella styrutslaget. Körspårslin‐
jen anpassas kontinuerligt vid rattrörelse.
"Linjer för parkeringshjälp"
Vändcirkel- och körfältslinjer visas.
Systemets begränsningar
Top View-funktionen kan inte användas i föl‐
jande situationer:
▷När dörren är öppen.▷När bagageluckan är öppen.▷När ytterbackspegeln är infälld.▷Vid dåliga ljusförhållanden.
I någon av dessa situationer visas ett Check
Control-meddelande.
Parkeringsassistent Princip
Systemet underlättar vid parkering i följande
situationer:
▷Vid sidoparkering parallellt med vägbanan.▷Vid bakåtparkering på tvärs mot vägbanan.
Ultraljudssensorer mäter parkeringsfickor på
båda sidor om bilen.
Parkeringsassistenten beräknar den optimala
parkeringslinjen och övertar styrningen under
parkeringen.
Vid parkering, beakta även optisk och akustisk
information och anvisningar på PDC, parker‐
ingsassistenten och backkameran och reagera
motsvarande.
Seite 143KörkomfortInstrument143
Online Edition for Part no. 01 40 2 963 963 - VI/15

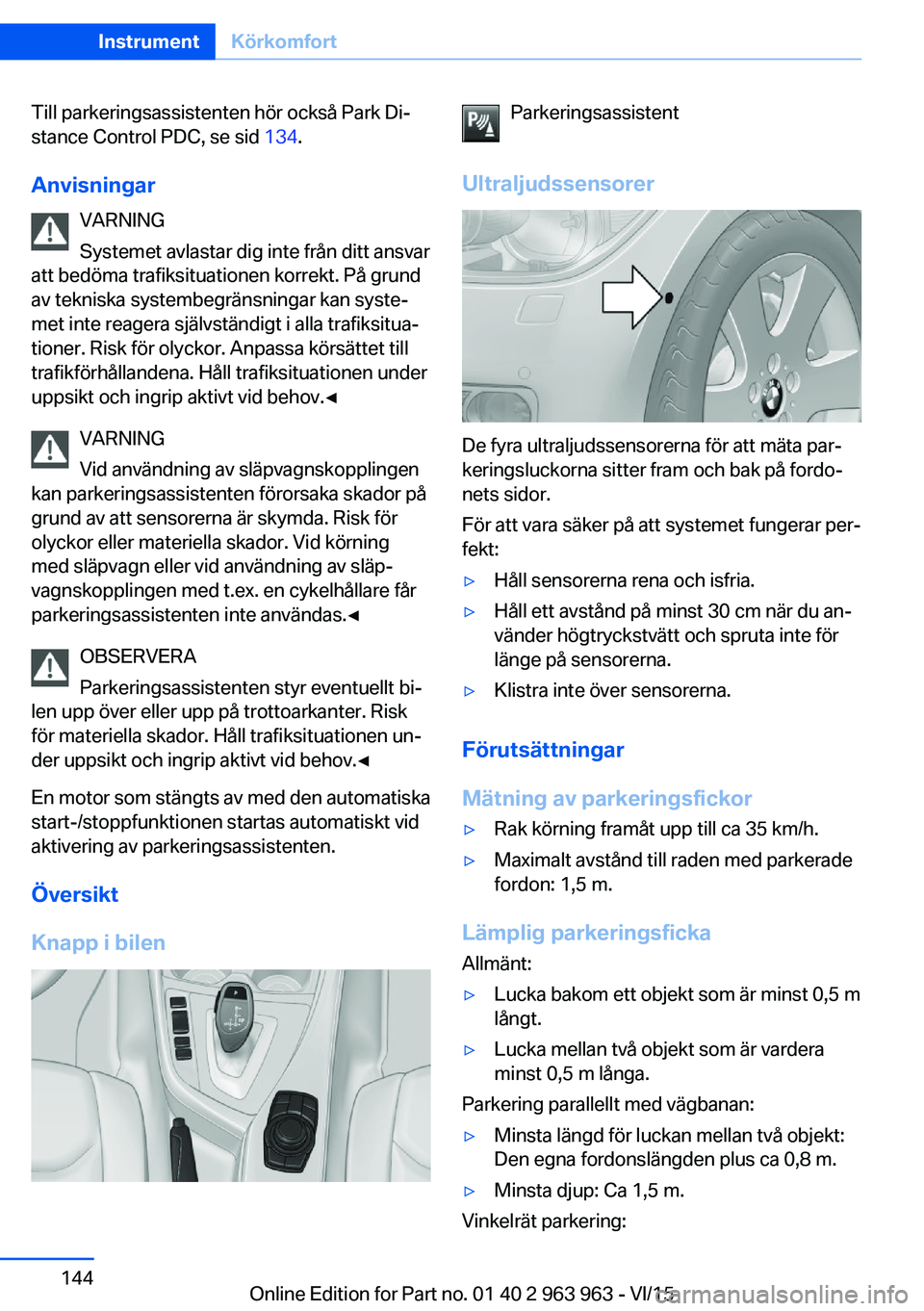

Till parkeringsassistenten hör också Park Di‐
stance Control PDC, se sid 134.
Anvisningar VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. På grund
av tekniska systembegränsningar kan syste‐
met inte reagera självständigt i alla trafiksitua‐
tioner. Risk för olyckor. Anpassa körsättet till
trafikförhållandena. Håll trafiksituationen under
uppsikt och ingrip aktivt vid behov.◀
VARNING
Vid användning av släpvagnskopplingen
kan parkeringsassistenten förorsaka skador på
grund av att sensorerna är skymda. Risk för
olyckor eller materiella skador. Vid körning
med släpvagn eller vid användning av släp‐
vagnskopplingen med t.ex. en cykelhållare får
parkeringsassistenten inte användas.◀
OBSERVERA
Parkeringsassistenten styr eventuellt bi‐
len upp över eller upp på trottoarkanter. Risk
för materiella skador. Håll trafiksituationen un‐
der uppsikt och ingrip aktivt vid behov.◀
En motor som stängts av med den automatiska
start-/stoppfunktionen startas automatiskt vid
aktivering av parkeringsassistenten.
Översikt
Knapp i bilenParkeringsassistent
Ultraljudssensorer
De fyra ultraljudssensorerna för att mäta par‐
keringsluckorna sitter fram och bak på fordo‐
nets sidor.
För att vara säker på att systemet fungerar per‐
fekt:
▷Håll sensorerna rena och isfria.▷Håll ett avstånd på minst 30 cm när du an‐
vänder högtryckstvätt och spruta inte för
länge på sensorerna.▷Klistra inte över sensorerna.
Förutsättningar
Mätning av parkeringsfickor
▷Rak körning framåt upp till ca 35 km/h.▷Maximalt avstånd till raden med parkerade
fordon: 1,5 m.
Lämplig parkeringsficka
Allmänt:
▷Lucka bakom ett objekt som är minst 0,5 m
långt.▷Lucka mellan två objekt som är vardera
minst 0,5 m långa.
Parkering parallellt med vägbanan:
▷Minsta längd för luckan mellan två objekt:
Den egna fordonslängden plus ca 0,8 m.▷Minsta djup: Ca 1,5 m.
Vinkelrät parkering:
Seite 144InstrumentKörkomfort144
Online Edition for Part no. 01 40 2 963 963 - VI/15
