Page 248 of 383
6332.1 GLOVE BOX LIGHT/CASSETTE BOX/ASHTRAY L./CHARGING SOCKET/CIGAR LIGHTER
P90
FRONT POWER
DISTRIBUTION BOX F32
30A
LIGHT SWITCH
DETAILS
6300.0X10018
414F37
10A
3 X517
4 X5172
11
1S8
LIGHT SWITCH
0) OFF
1) PARK LIGHTS
ON
2) HEADLIGHTS
ON FUSE DETAILS
0670.3
.75 GR/SW
.75 GR/SWX503
FUSE DETAILS
0670.3
N3
DIMMER
E45y
CASSETTE BOX
LIGHT X706
X706
.5 GR/SW
2
1
.5 GR/RT
E28y
REAR ASHTRAY
LIGHT X386
X386
2
1
.5 GR/RT
E25
FRONT ASHTRAY
LIGHT X1213
X1213
2
1 .5 GR/RTE29
FRONT CIGAR
LIGHTER LIGHT X532
X532
2
1 .5 GR/RT
X1019
.5 BR .5 BR .5 BR
LIGHT SWITCH
DETAILS
6300.0
X101411 X531
E28
FRONT CIGAR
LIGHTER
GROUND
DISTRIBUTION
0670.4GROUND
DISTRIBUTION
0670.4
2.5 BR
X503
X196
X173
GROUND
DISTRIBUTION
0670.4
0 2
1
X10012X10012
Page 249 of 383
GLOVE BOX LIGHT/CASSETTE BOX/ASHTRAY LIGHT/CHARGING SOCKET/CIGAR LIGHTER
6F33
10A
X5421
2 X542
X779
CHARGING SOCKET+
–
.75 BR
X1833631 X18336
E42
GLOVE BOX LIGHT
1) GLOVE BOX
OPEN
2) GLOVE BOX
CLOSED
.5 BR
GROUND
DISTRIBUTION
0670.4
FUSE DETAILS
0670.3
X10012
2 1
28F44
15A
FUSE DETAILS
0670.3
X10018
P90
FRONT POWER
DISTRIBUTION BOX
11X13252
A104
BODY
ELECTRONICS
CONTROL MODULE
(ZKE IV)
21
2 X336
1.5 VI/SW
.75 VI/SW
X183363 1 X18336
E42
GLOVE BOX LIGHT
1) GLOVE BOX
OPEN
2) GLOVE BOX
CLOSEDE34
FRONT DOME
LIGHT/MAP READ-
ING ASSEMBLYX13
25
.75 VI/SW
.5 VI/SW
X10189
GROUND
DISTRIBUTION
0670.4
X10012
CONVERTIBLE
Page 290 of 383
7000.0 COMPONENT LOCATION CHART
COMP. DESCRIPTION LOCATION7100.0 8500.0
A2w . . INSTRUMENT CLUSTER . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3
A4 . . . .
CHECK CONTROL MODULE . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-3
A5 . . . . RELAY MODULE . . . . . . . . . . . . . . . . . . . . . . . . behind glove box
A8 . . . .
CRUISE CONTROL MODULE
(TEMPOMAT) . . . . . . . . . . . . . . . . . . . . . . . .
RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-2
A12 . .
SUPPLEMENTAL RESTRAINT SYSTEM
CONTROL MODULE . . . . . . . . . . . . . . . . . .
below rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-2
A18 . . HIFI AMPLIFIER . . . . . . . . . . . . . . . . . . . . . . . . below RH side of rear seat (Convertible) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3
A18 . . HIFI AMPLIFIER . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1
A32y THERMOSTAT . . . . . . . . . . . . . . . . . . . . . . . . . center of dashboard
A35 . .
ON–BOARD DISPLAY . . . . . . . . . . . . . . . . . . .
center of dash center console
A51 . . WIPER/WASHER MODULE . . . . . . . . . . . . . . behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
A52 . . SLIP CONTROL MODULE (ABS/ASC) . . . . . behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-3
A56 . .
TILT/SLIDE SUNROOF CONTROL
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . .
under roof center panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-2
A64 . . WIPER/WASHER MODULE (LOW II) . . . . . . behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
A96 . . CONVERTIBLE TOP CONTROL MODULE . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1
A104 .
BODY ELECTRONICS CONTROL
MODULE (ZKE IV) . . . . . . . . . . . . . . . . . . . .
behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
A113 . .
SEAT OCCUPANCY DETECTOR . . . . . . . . .
under RH front seat
A115 . .
AUTOMATIC CLIMATE CONTROL
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . .
behind center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-2
A835 . TRANSMITTER MODULE (EWS II) . . . . . . . RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
Page 291 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
A836 .
ELECTRONIC IMMOBILIZER CONTROL
MODULE (EWS II) . . . . . . . . . . . . . . . . . . . .
RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
38-3
A6000 ENGINE CONTROL MODULE (DME) . . . . . . rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-1
A7000
TRANSMISSION CONTROL MODULE
(EGS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-1
A8500
TRANSMISSION CONTROL MODULE
(EGS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-1
B1 . . . . RIGHT FRONT SPEED SENSOR – ABS . . . on RH front wheel, above brake caliper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-3
B2 . . . .
LEFT FRONT SPEED SENSOR – ABS . . . .
on LH front wheel, above brake caliper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-3
B3 . . . . RIGHT REAR SPEED SENSOR – ABS . . . . on RH rear wheel, above brake caliper
B4 . . . . LEFT REAR SPEED SENSOR – ABS . . . . . on LH rear wheel, above brake caliper
B6 . . . . FUEL LEVEL SENSOR . . . . . . . . . . . . . . . . . . below LH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2
B8y . . .
PRESSURE SWITCH . . . . . . . . . . . . . . . . . . . .
near RH headlight assembly
B9 . . . . INTERMEDIATE PRESSURE SWITCH . . . . near RH headlight assembly
B10 . . VEHICLE SPEED SENSOR . . . . . . . . . . . . . . under rear of car on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1
B11 . . .
LH HEAT EXCHANGER TEMPERATURE
SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console
B12 . .
RH HEAT EXCHANGER TEMPERATURE
SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console
B13 . . OUTSIDE TEMPERATURE SENSOR . . . . . . rear of engine compartment behind RH fresh air cowl . . . . . . . . . . . . . . . . . . . . . . . . . 15-2
B14 . . EVAPORATOR TEMPERATURE SENSOR . RH side of LH footwell LH side of IHKA Plenum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-1
B16 . .
LEFT FRONT BRAKE PAD SENSOR . . . . . .
on LH front wheel, above brake caliper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-3
B17 . . RIGHT REAR BRAKE PAD SENSOR . . . . . . behind RH rear wheel
B18 . . BRAKE FLUID LEVEL SWITCH . . . . . . . . . . . rear LH side of engine compartment top of brake fluid reservoir . . . . . . . . . . . . . . . . . 18-3

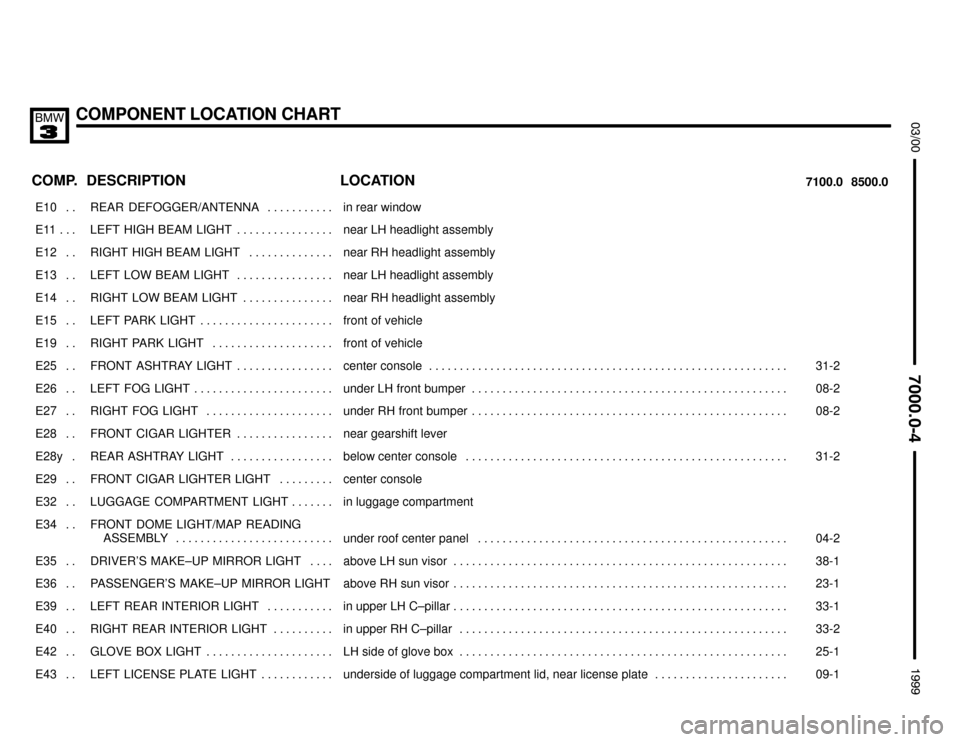

Page 294 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
E10 . . REAR DEFOGGER/ANTENNA . . . . . . . . . . . in rear window
E11 . . .
LEFT HIGH BEAM LIGHT . . . . . . . . . . . . . . . .
near LH headlight assembly
E12 . . RIGHT HIGH BEAM LIGHT . . . . . . . . . . . . . . near RH headlight assembly
E13 . . LEFT LOW BEAM LIGHT . . . . . . . . . . . . . . . . near LH headlight assembly
E14 . . RIGHT LOW BEAM LIGHT . . . . . . . . . . . . . . . near RH headlight assembly
E15 . . LEFT PARK LIGHT . . . . . . . . . . . . . . . . . . . . . . front of vehicle
E19 . .
RIGHT PARK LIGHT . . . . . . . . . . . . . . . . . . . .
front of vehicle
E25 . . FRONT ASHTRAY LIGHT . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-2
E26 . . LEFT FOG LIGHT . . . . . . . . . . . . . . . . . . . . . . . under LH front bumper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-2
E27 . . RIGHT FOG LIGHT . . . . . . . . . . . . . . . . . . . . . under RH front bumper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-2
E28 . . FRONT CIGAR LIGHTER . . . . . . . . . . . . . . . . near gearshift lever
E28y .
REAR ASHTRAY LIGHT . . . . . . . . . . . . . . . . .
below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31-2
E29 . . FRONT CIGAR LIGHTER LIGHT . . . . . . . . . center console
E32 . . LUGGAGE COMPARTMENT LIGHT . . . . . . . in luggage compartment
E34 . .
FRONT DOME LIGHT/MAP READING
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . .
under roof center panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-2
E35 . . DRIVER’S MAKE–UP MIRROR LIGHT . . . . above LH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-1
E36 . .
PASSENGER’S MAKE–UP MIRROR LIGHT
above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-1
E39 . . LEFT REAR INTERIOR LIGHT . . . . . . . . . . . in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1
E40 . . RIGHT REAR INTERIOR LIGHT . . . . . . . . . . in upper RH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-2
E42 . . GLOVE BOX LIGHT . . . . . . . . . . . . . . . . . . . . . LH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-1
E43 . . LEFT LICENSE PLATE LIGHT . . . . . . . . . . . . underside of luggage compartment lid, near license plate . . . . . . . . . . . . . . . . . . . . . . 09-1
Page 298 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
H57 . . LEFT REAR LOW RANGE SPEAKER . . . . . under rear window shelf
H58 . .
LEFT FRONT LOW RANGE SPEAKER . . . .
in lower LH A–pillar
H59 . . LEFT FRONT HIGH RANGE SPEAKER . . . in upper LH front door
H66 . . SUBWOOFER . . . . . . . . . . . . . . . . . . . . . . . . . . behind trim panel
I1008 . SEAT MAT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . in passenger’s seat area
K2 . . . . HORN RELAY . . . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . . . 19-2
K4 . . . .
BLOWER RELAY . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . . .
19-2
K9 . . . . UNLOADER RELAY, TERMINAL 15 . . . . . . . behind LH footwell trim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-3
K10 . . ABS RELAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . . . 19-1
K13 . . REAR DEFOGGER RELAY . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . . . 19-1
K16 . . HAZARD FLASHER RELAY . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . . . 19-2
K19 . .
COMPRESSOR CONTROL RELAY . . . . . . .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . . .
19-1
K21 . . NORMAL SPEED RELAY . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . . . 19-3
K22 . . HIGH SPEED RELAY . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . . . 19-3
K46 . . HIGH BEAM LIGHT RELAY . . . . . . . . . . . . . . LH side of dash behind instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2
K46z .
DAY LIGHT RELAY MODULE . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-2
K47 . . FRONT FOG LIGHT RELAY . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . . . 19-2
K48 . . LOW BEAM LIGHT RELAY . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . . . 19-2
K99 . . REAR WINDOW BLOWER RELAY . . . . . . . . behind glove box left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2
K108 . HORN RELAY (ALPINE) . . . . . . . . . . . . . . . . . behind glove box left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2
K117 . .
LUGGAGE COMPARTMENT LID RELAY . .
behind glove box right
K125 . ABS PUMP MOTOR RELAY, TIMED . . . . . . . rear LH side of engine compartment in Power Distribution Box (318i) . . . . . . . . . . . . 19-3
Page 301 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
M100 .
CONVERTIBLE TOP STORAGE LID
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
34-1
M101 . CONVERTIBLE TOP MOTOR . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-3
M105 .
REAR WINDOW BLOWER . . . . . . . . . . . . . . .
behind rear seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-3
M107 .
GLOVE BOX LOCK MOTOR . . . . . . . . . . . . .
RH side of dash behind glove box
M132 .
WINDSCREEN COWL PANEL LOCK
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
front cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35-1
M6510 STARTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment
N2 . . . FINAL STAGE UNIT . . . . . . . . . . . . . . . . . . . . . behind LH side of dash
N3 . . . DIMMER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1
N4 . . .
ON–BOARD COMPUTER . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-1
N5 . . . ANALOG CLOCK . . . . . . . . . . . . . . . . . . . . . . . center console
N8 . . . ANTENNA AMPLIFIER AM/FM . . . . . . . . . . . in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1
N9 . . . RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . center console
N10 . . MULTI–FUNCTION CLOCK . . . . . . . . . . . . . . center console
N12w .
ANTI–THEFT CONTROL MODULE
(ALPINE) . . . . . . . . . . . . . . . . . . . . . . . . . . . .
behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-3
N17 . .
CRASH CONTROL MODULE . . . . . . . . . . . . .
LH side of dash behind instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-2
N22 . . CD CHANGER . . . . . . . . . . . . . . . . . . . . . . . . . . in LH forward side of luggage compartment
N24 . . ROLLOVER SENSOR . . . . . . . . . . . . . . . . . . . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3
N404 . DIVERSITY . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–pillar
P90 . . FRONT POWER DISTRIBUTION BOX . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
P95 . .
AUXILIARY FUSE BOX . . . . . . . . . . . . . . . . . .
footwell, driver’s side
Page 306 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X0 . . . . B+ JUNCTION POINT . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X2 . . . .
BATTERY B+ START POINT . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-3
X9 . . . . B+ JUNCTION POINT . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X13 . . (30 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3 00-4
X14 . . (30 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3 00-4
X16 . . (26 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 00-2
X17 . .
(26 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . .
LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . .
28-3
00-2
X20 . . (25 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3 05-2
X22 . . (26 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2 00-2
X32 . . (12 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-3 04-6
X33 . . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column behind LH footwell trim . . . . . . . . . . . . . . . 27-3 04-6
X35 . .
(12 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
below LH side of dash RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-3
04-6
X35 . . (12 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . below LH side of dash RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-1 04-6
X44 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X45 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X51 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . .
03-6
X52 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X53 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X54 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X56 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X58 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . .
03-6
X63 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-6
Page 308 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X128 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment
X132 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
front of engine compartment
X133 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine compartment
X137 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment
X142 . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . under rear of car near differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-6
X143 . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . under rear of car near differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1 05-6
X163 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . .
10-1
06-3
X165 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-3
X168 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . LH side of steering column
X173 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X209 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column
X256 .
(26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
ahead of RH front door in lower RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32-1
04-1
X257 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . ahead of LH front door in lower LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1
X271 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 01-3
X272 . (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . under roof center panel
X273 .
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in lower LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-1
01-2
X274 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lower RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-1 01-2
X275 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2 03-3
X279 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-3 03-3
X285 . (15 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2 00-3
X292 .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . .
03-6
X295 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column behind LH footwell trim . . . . . . . . . . . . . . . 27-3 03-5
Page 310 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X383 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under rear of car on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1
X386 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
REAR ASHTRAY LIGHT
X389 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment
X390 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RH side of dash behind glove box
X400 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in LH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-5
X401 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . above LH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-1
X402 .
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . .
above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-1
X413 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . at back of rear window shelf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X423 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . below center console on rear of park brake lever
X424 . (1 PIN, BROWN) . . . . . . . . . . . . . . . . . . . . . . . . in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1
X494 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat under carpet left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-2
X495 .
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
behind RH footwell trim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-3
X498 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat under carpet left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-2
X503 . (12 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1 01-6
X504 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1 03-3
X511 . .
(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-3
01-4
X516 . (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3 03-2
X517 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1 03-3
X518 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2 03-3
X521 . (6 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-5
X522 .
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .
LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28-2
01-1
X531 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
