Page 6 of 88
11
4
Overzicht en bediening
1Olievulopening/oliepeilstok
motor (
b24)
2 Koppelingsgreep (
b28)
3 Handgreep voor opbokken
(
b53)
( ) Nummer tussen haakjes
bPagina met toelichting
4Buddyseatslot (b14)
5 BoordcontactdoosSU
6Koelvloeistofreservoir (b43)
SUSpeciale uitrusting
Linker zijaanzicht
1342
65
10R13bkn4.book Seite 4 Montag, 22. September 2003 3:54 15
Page 10 of 88
11
8
Overzicht en bediening
ContactsleutelsU ontvangt twee hoofdsleutels
en een reservesleutel.
Het sleutelnummer vindt u op
de meegeleverde kunststof
sticker.
OAOptionele accessoires
L Opmerking:
Het contact- en stuurslot,
het tankdopslot, alsmede
het buddyseatslot worden
met dezelfde sleutel bediend.
Desgewenst zijn ook de sys-
teemkoffers
OA met dezelfde
sleutel te bedienen.
Contact- en stuurslot
10R13bkn4.book Seite 8 Montag, 22. September 2003 3:54 15
Page 16 of 88
11
14
Overzicht en bediening

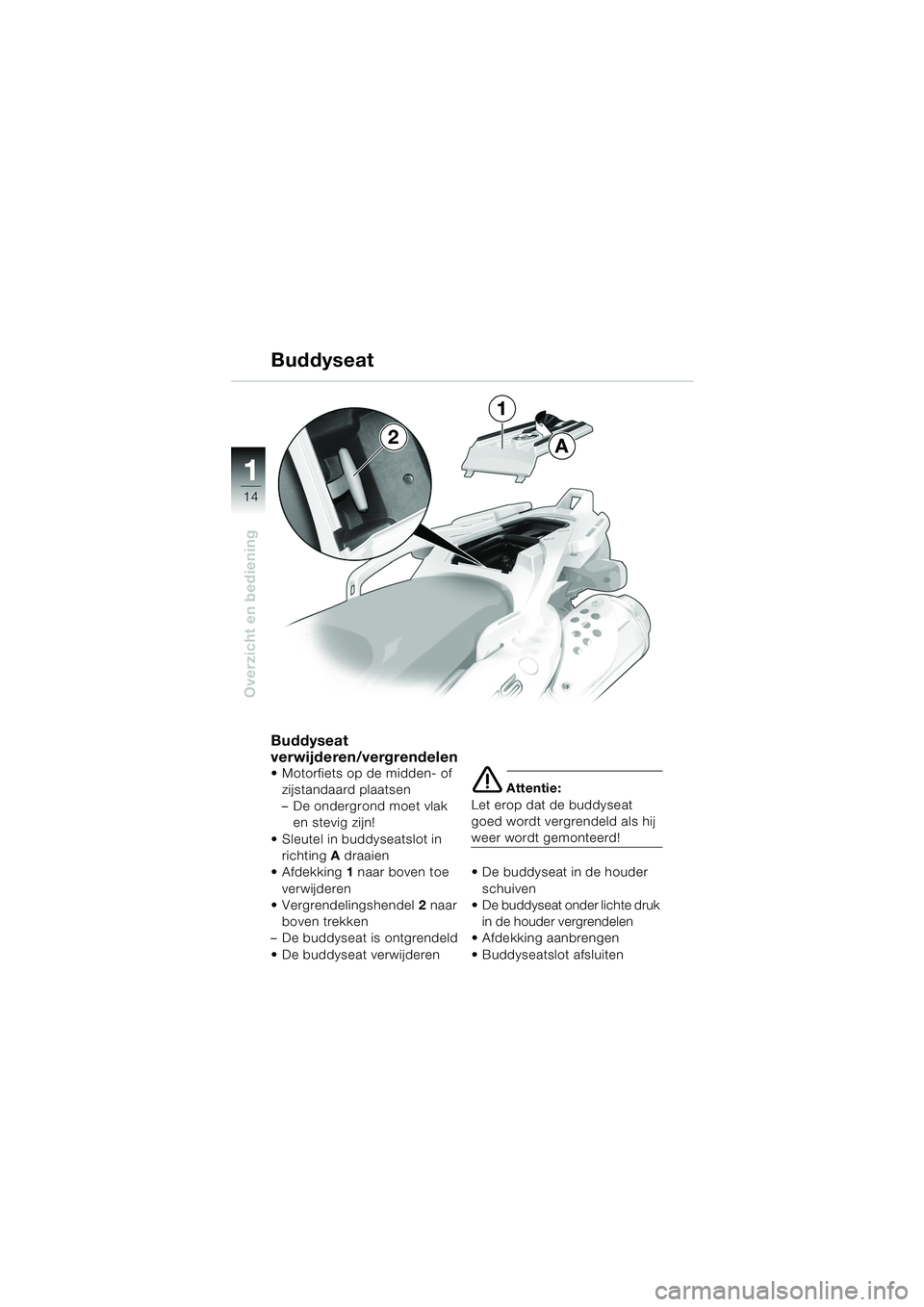

Buddyseat
verwijderen/vergrendelen
Motorfiets op de midden- of zijstandaard plaatsen
– De ondergrond moet vlak en stevig zijn!
Sleutel in buddyseatslot in richting A draaien
Afdekking 1 naar boven toe
verwijderen
Vergrendelingshendel 2 naar
boven trekken
– De buddyseat is ontgrendeld
De buddyseat verwijderene Attentie:
Let erop dat de buddyseat
goed wordt vergrendeld als hij
weer wordt gemonteerd!
De buddyseat in de houder schuiven
De buddyseat onder lichte druk
in de houder vergrendelen
Afdekking aanbrengen
Buddyseatslot afsluiten
Buddyseat
A
1
2
10R13bkn4.book Seite 14 Montag, 22. September 2003 3:54 15
Page 80 of 88
ii
78
Stichwortverzeichnis
AABS-schakelaar, 6
Antiblokkeersysteem (ABS)aanwijzing, 64
controle, 65
storingsoorzaken, 65
uitschakeling, 68
zelfdiagnose, 65
BBandenbandenspanning, 41, 42
Benzine octaangetal, 27
Benzinetankdop, 26
Bescherming van het milieu, 73
Boordgereedschap, 5
Buddyseatslot, 14
CCockpit, 6
Contact- en stuurslot, 8
Controlelampen ABS-controle, 7
grootlicht, 7
koelvloeistof-
temperatuur,7,58
motoroliedruk,7,59
richtingaanwijzer links, 7
tankinhoud, 7, 59
versnellingsbak neutraal, 7
Controlelampenpaneel, 6
GGroot-/dimlichtschakelaar, 12
HHandgreep, 28, 29 koppelingsgreep, 28
Handvatverwarming tuimelschakelaar, 6
Het contact aanzetten, 56
KKatalysator, 49 veiligheidsopmerkingen, 49
Ketting, 37 controle, 37
Kilometerteller, 6, 10
Klok,6,10
Koelvloeistof, 43
Koelvloeistofpeil controle, 43
Koplampinstelling rechts-/links rijdend
verkeer, 44
Koppelingsgreep, 28
LLichtbundelhoogte afstellen, 44
Lichtsignaal, drukknop, 12
Linker stuurhendel, 12
Linker zij-aanzicht, 4
Links rijdend verkeer koplampinstelling, 44
A - L
10R13bkn4.book Seite 78 Montag, 22. September 2003 3:54 15
