Page 4 of 88
2
Inledning
12
i
Översikt och handhavande
Sidovy vänster....................... 4
Sidovy höger ......................... 5
Instrumentenhet .................... 6
Kontrollampor ....................... 7
Tändnings- och styrlås ....... 8-9
Vägmätare/klocka ............... 10
Varningsblinker ................... 11
Styrarmatur ................... 12-13
Sadel................................... 14
Topbox........................... 15-16
Packväskor .................... 17-21 Säkerhetskontroll
Checklista ...................... 22-23
Motorolja........................ 24-25
Bränsle .......................... 26-27
Handtag ......................... 28-29
Bromsar ......................... 30-34
Dämpare ............................ 35
Fjäderförspänning ............... 36
Drivkedja ............................ 37
Last................................ 38-39
Hjul ................................ 40-42
Kylvätska ........................... 43
Belysning ....................... 44-45
Innehållsförteckning
10R13bks4.book Seite 2 Montag, 22. September 2003 4:02 16
Page 7 of 88
111
5
Översikt och handhavande
Sidovy höger
7Bränsletank/-lock
(
b 26, 27)
8 Förvaringsfack för verktygs-
utrustningen
9 Säkringsbox
10 Luftfilter
(
b servicemanualen)
11 Bromsvätskebehållare för
framhjulsbroms (
b33)
12 Typskylt 13
Huvudtändstift
14 Hjälptändstift
15 Inställningsratt fjäderför-
spänning bak (
b36)
16 Inställning av dämpning
(
b35)
17 Bromsvätskebehållare för
bakhjulsbroms (
b34)
( ) Siffror inom parentes b sidhänvisning
91011712
1716151413
8
10R13bks4.book Seite 5 Montag, 22. September 2003 4:02 16
Page 8 of 88
11
6
Översikt och handhavande
1Hastighetsmätare
2 Vägmätare/trippmätare
3 Inställningsknapp för
väg-/trippmätare
4 Kontrollampor
5 Klocka
6 Varvräknare (
b54)
7 Inställningsknapp för
klocka, minuter 8
Inställningsknapp för
klocka, timmar
9 Tändnings- och styrlås
(
b8)
10 ABS-knappEU
11Vippkontakt varnings-
blinkerEU
EUExtrautrustning
( ) Siffror inom parentes b sidhänvisning
Instrumentenhet
163542
8791011
10R13bks4.book Seite 6 Montag, 22. September 2003 4:02 16
Page 10 of 88
11
8
Översikt och handhavande
Nycklar
Du får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den medlevererade plast-
brickan.
ET Extra tillbehör
L Anvisning:
Samma nyckel passar till
tändnings- och styrlåset, tan-
klocket och sadellåset. Även
packväskorna
ET kan levere-
ras med samma låsnummer.
Tändnings- och styrlås
10R13bks4.book Seite 8 Montag, 22. September 2003 4:02 16
Page 12 of 88
11
10

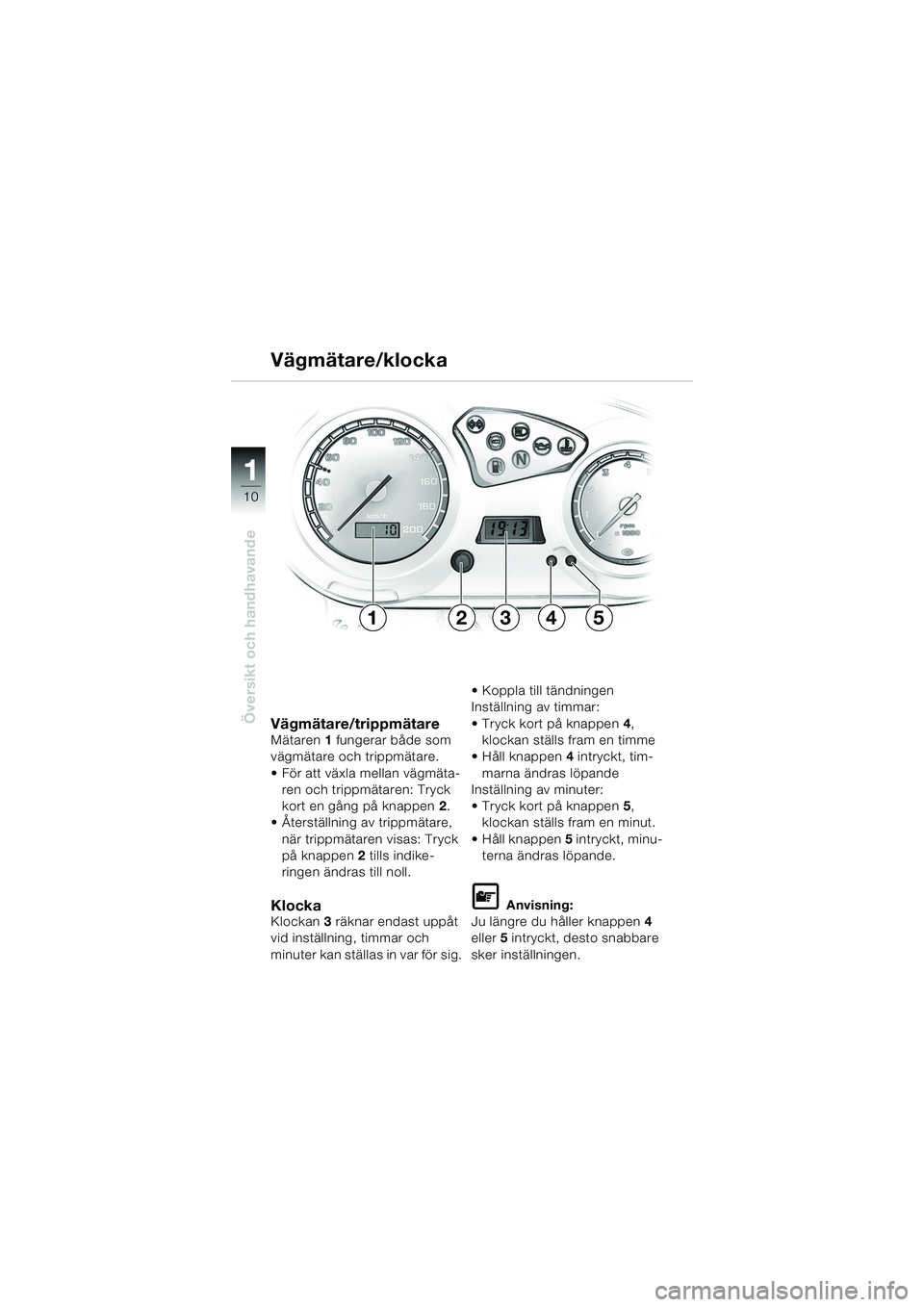

Översikt och handhavandeVägmätare/trippmätareMätaren 1 fungerar både som
vägmätare och trippmätare.
För att växla mellan vägmäta- ren och trippmätaren: Tryck
kort en gång på knappen 2.
Återställning av trippmätare,
när trippmätaren visas: Tryck
på knappen 2 tills indike-
ringen ändras till noll.
KlockaKlockan 3 räknar endast uppåt
vid inställning, timmar och
minuter kan ställas in var för sig. Koppla till tändningen
Inställning av timmar:
Tryck kort på knappen
4,
klockan ställs fram en timme
Håll knappen 4 intryckt, tim-
marna ändras löpande
Inställning av minuter:
Tryck kort på knappen 5,
klockan ställs fram en minut.
Håll knappen 5 intryckt, minu-
terna ändras löpande.
L Anvisning:
Ju längre du håller knappen 4
eller 5 intryckt, desto snabbare
sker inställningen.
Vägmätare/klocka
12345
10R13bks4.book Seite 10 Montag, 22. September 2003 4:02 16
Page 13 of 88
111
11
Översikt och handhavande

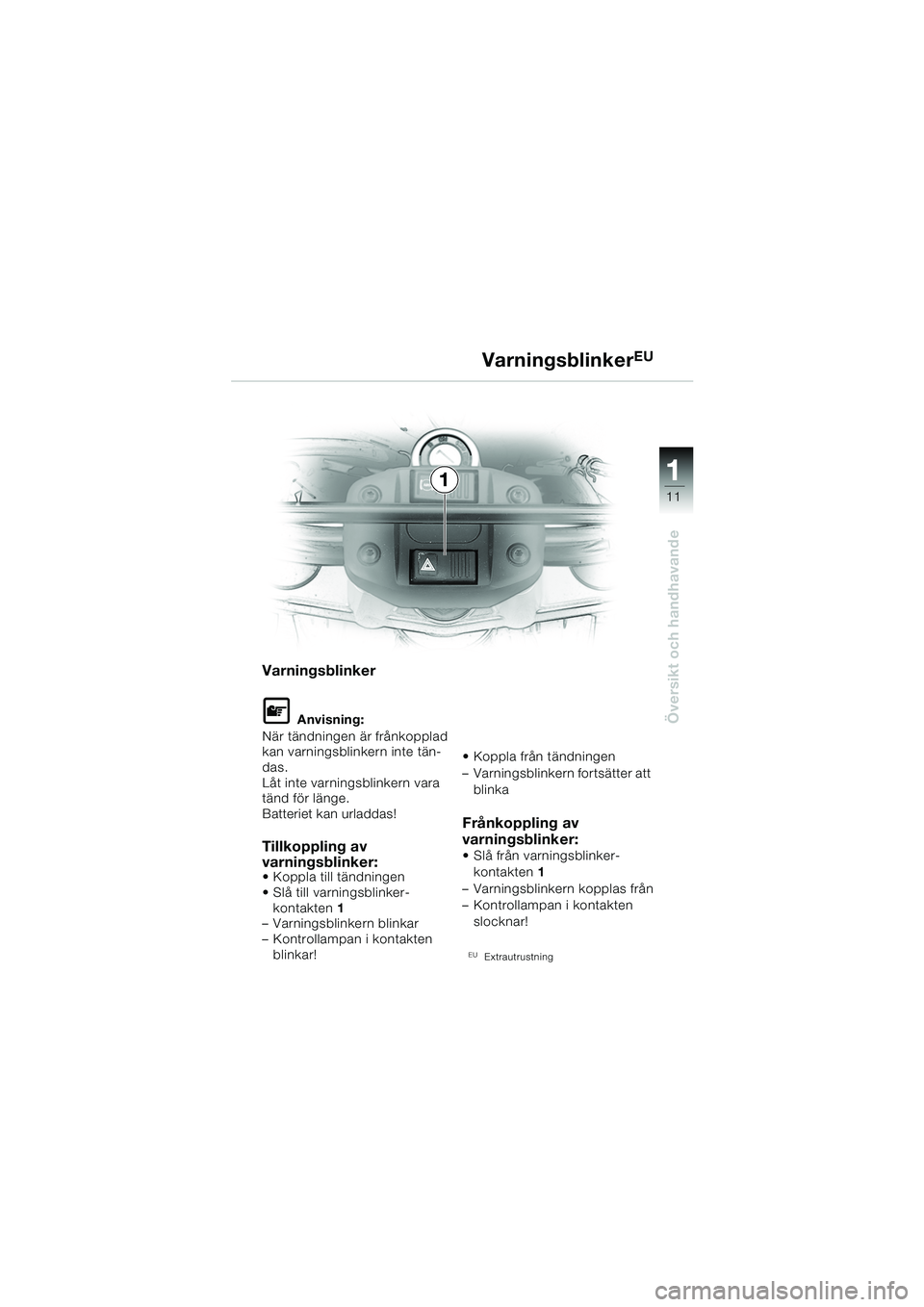

VarningsblinkerEU
Varningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte tän-
das.
Låt inte varningsblinkern vara
tänd för länge.
Batteriet kan urladdas!
Tillkoppling av
varningsblinker:
Koppla till tändningen
Slå till varningsblinker- kontakten 1
– Varningsblinkern blinkar
– Kontrollampan i kontakten blinkar! Koppla från tändningen
– Varningsblinkern fortsätter att
blinka
Frånkoppling av
varningsblinker:
Slå från varningsblinker-kontakten 1
– Varningsblinkern kopplas från
– Kontrollampan i kontakten slocknar!
EUExtrautrustning
1
10R13bks4.book Seite 11 Montag, 22. September 2003 4:02 16
Page 17 of 88
111
15

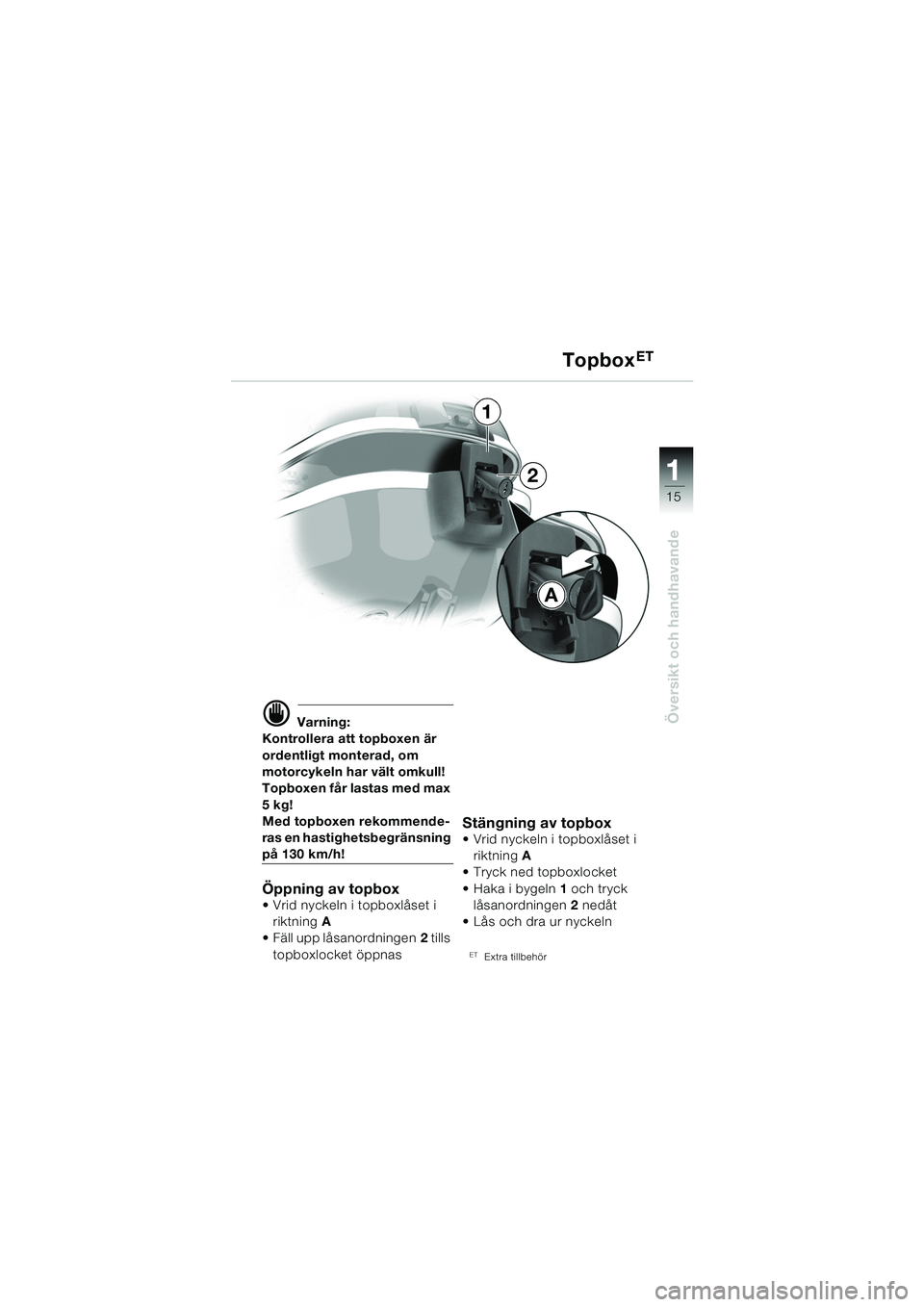

Översikt och handhavanded Varning:
Kontrollera att topboxen är
ordentligt monterad, om
motorcykeln har vält omkull!
Topboxen får lastas med max
5kg!
Med topboxen rekommende-
ras en hastighetsbegränsning
på 130 km/h!
Öppning av topbox Vrid nyckeln i topboxlåset i
riktning A
Fäll upp låsanordningen 2 tills
topboxlocket öppnas
Stängning av topbox Vrid nyckeln i topboxlåset i riktning A
Tryck ned topboxlocket
Haka i bygeln 1 och tryck
låsanordningen 2 nedåt
Lås och dra ur nyckeln
ET Extra tillbehör
TopboxET
A
2
1
10R13bks4.book Seite 15 Montag, 22. September 2003 4:02 16
Page 19 of 88
111
17
Översikt och handhavande
34
1
2
A

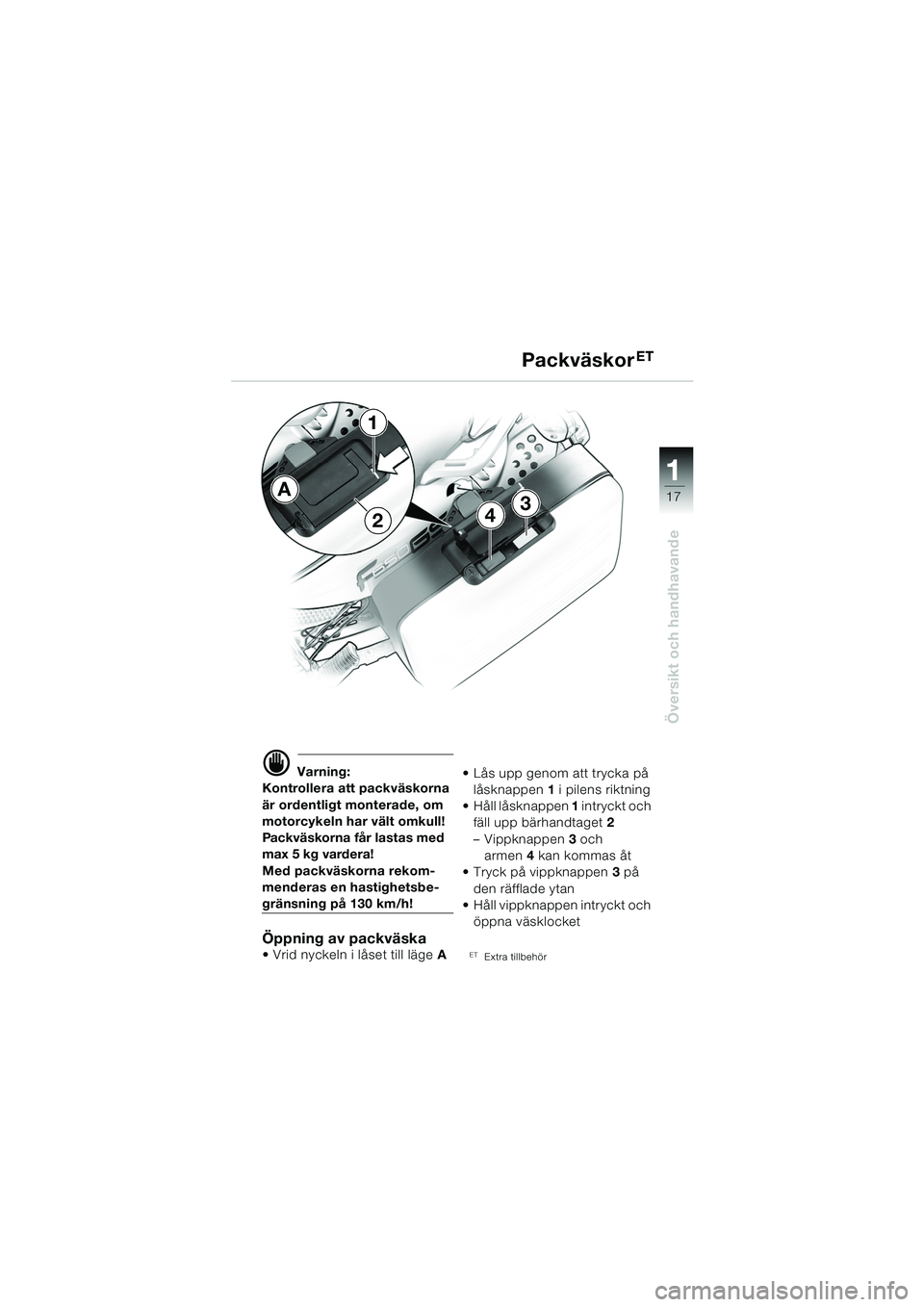

d Varning:
Kontrollera att packväskorna
är ordentligt monterade, om
motorcykeln har vält omkull!
Packväskorna får lastas med
max 5 kg vardera!
Med packväskorna rekom-
menderas en hastighetsbe-
gränsning på 130 km/h!
Öppning av packväska• Vrid nyckeln i låset till läge A Lås upp genom att trycka på
låsknappen 1 i pilens riktning
Håll låsknappen 1 intryckt och
fäll upp bärhandtaget 2
– Vippknappen 3 och
armen 4 kan kommas åt
Tryck på vippknappen 3 på
den räfflade ytan
Håll vippknappen intryckt och
öppna väsklocketET Extra tillbehör
PackväskorET
10r1301s4.fm Seite 17 Dienstag, 30. September 2003 2:50 14
Page 20 of 88
11
18
Översikt och handhavande

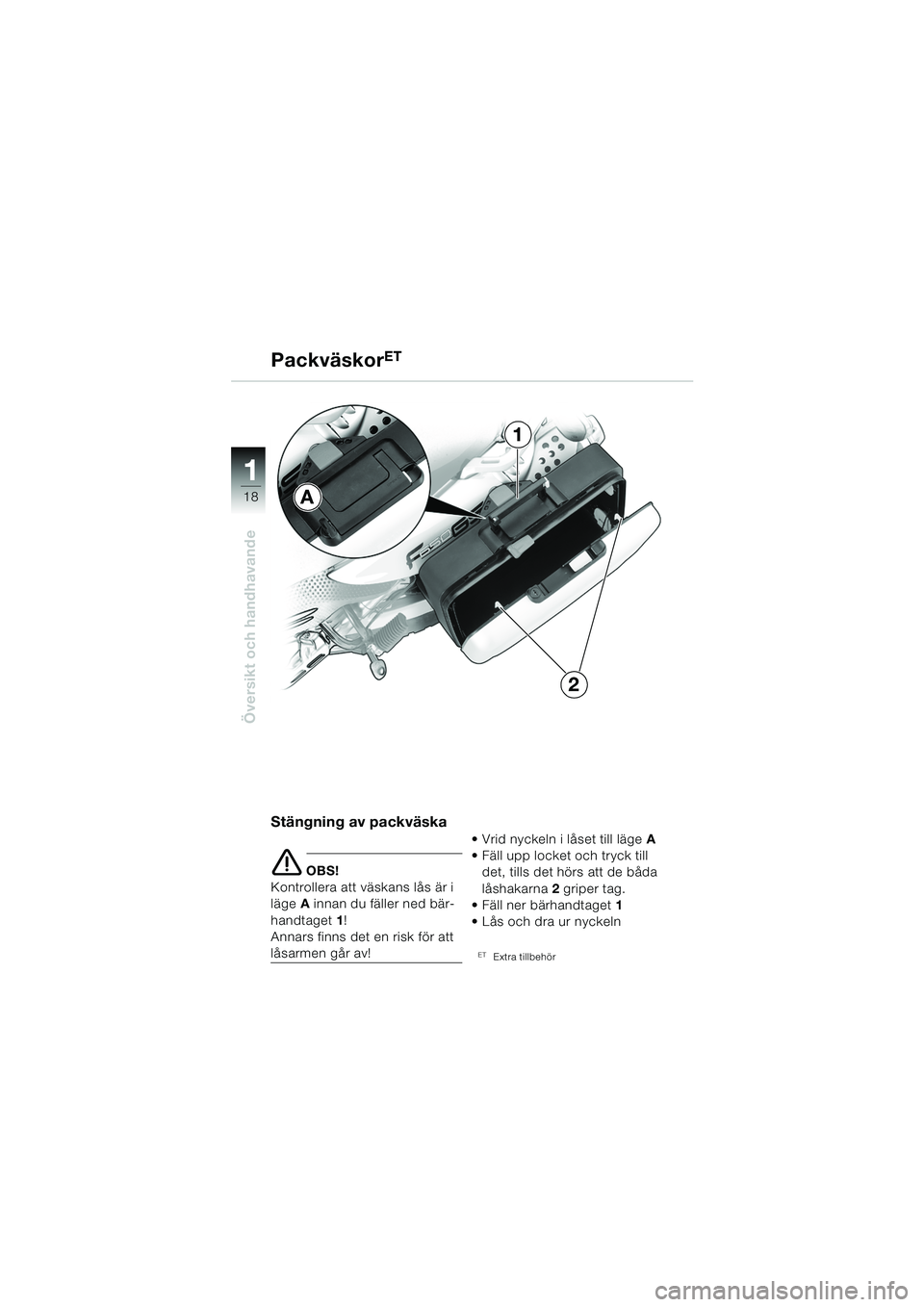

PackväskorET
Stängning av packväska
e OBS!
Kontrollera att väskans lås är i
läge A innan du fäller ned bär-
handtaget 1!
Annars finns det en risk för att
låsarmen går av! Vrid nyckeln i låset till läge
A
Fäll upp locket och tryck till det, tills det hörs att de båda
låshakarna 2 griper tag.
Fäll ner bärhandtaget 1
Lås och dra ur nyckelnET Extra tillbehör
A
1
2
10R13bks4.book Seite 18 Montag, 22. September 2003 4:02 16
Page 21 of 88
111
19
Översikt och handhavande
B
2
3
1
A
B
A
Ändring av väskvolymen Öppna väskan och töm den helt
Haka ur de fyra låsbyglarna 3
och vrid dem till läge A
Tryck låsbyglarna 3 i pilens
riktning
– Låsarmarna 2 låses upp,
läge B
ET Extra tillbehör
Dra eller tryck ut väskramen 1
till ändläge (stor eller liten
volym)
Förskjut de fyra blockerings-
armarna 2 på längden och lås
dem
Haka i låsbyglarna 3
PackväskorET
10R13bks4.book Seite 19 Montag, 22. September 2003 4:02 16
