BMW Z3M COUPE 1999 E36 Electrical Troubleshooting Manual
Manufacturer: BMW, Model Year: 1999, Model line: Z3M COUPE, Model: BMW Z3M COUPE 1999 E36Pages: 357, PDF Size: 4.09 MB

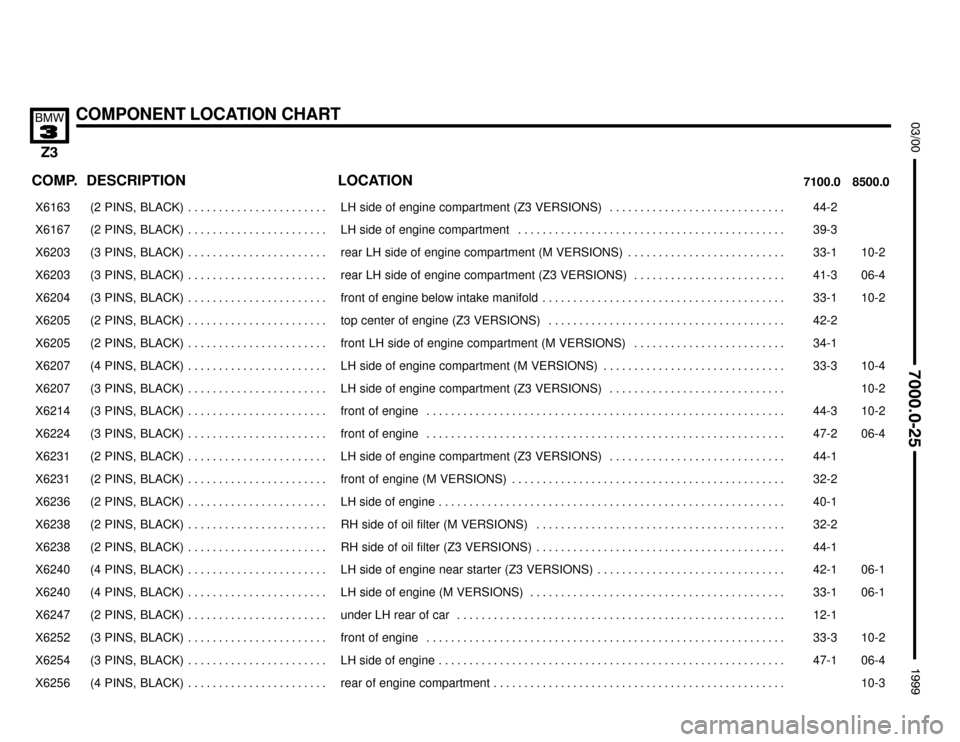

Page 281 of 357
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X6163 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44-2
X6167
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
39-3
X6203 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1 10-2
X6203 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . 41-3 06-4
X6204 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1 10-2
X6205 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top center of engine (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42-2
X6205
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . .
34-1
X6207 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3 10-4
X6207 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2
X6214 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44-3 10-2
X6224 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47-2 06-4
X6231
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
44-1
X6231 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-2
X6236 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-1
X6238 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of oil filter (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-2
X6238
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
RH side of oil filter (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
44-1
X6240 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine near starter (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42-1 06-1
X6240 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1 06-1
X6247 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under LH rear of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1
X6252 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3 10-2
X6254
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
47-1
06-4
X6256 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
Page 282 of 357
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X6275 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . top center of engine (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-3
X6275
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
top center of engine (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
42-2
X6276 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47-2
X6279 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-1
X6300 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-4
X6301 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-4
X6304
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-4
X6326 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-4
X6385 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . top LH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-2 05-2
X6394 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . TIRE INFLATION SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-4
X6430
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6431
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6432
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6433
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6437
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6454 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment (Z3 VERSIONS)
X6454
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . .
04-2
X6455 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . 04-2
X6455 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment (Z3 VERSIONS)

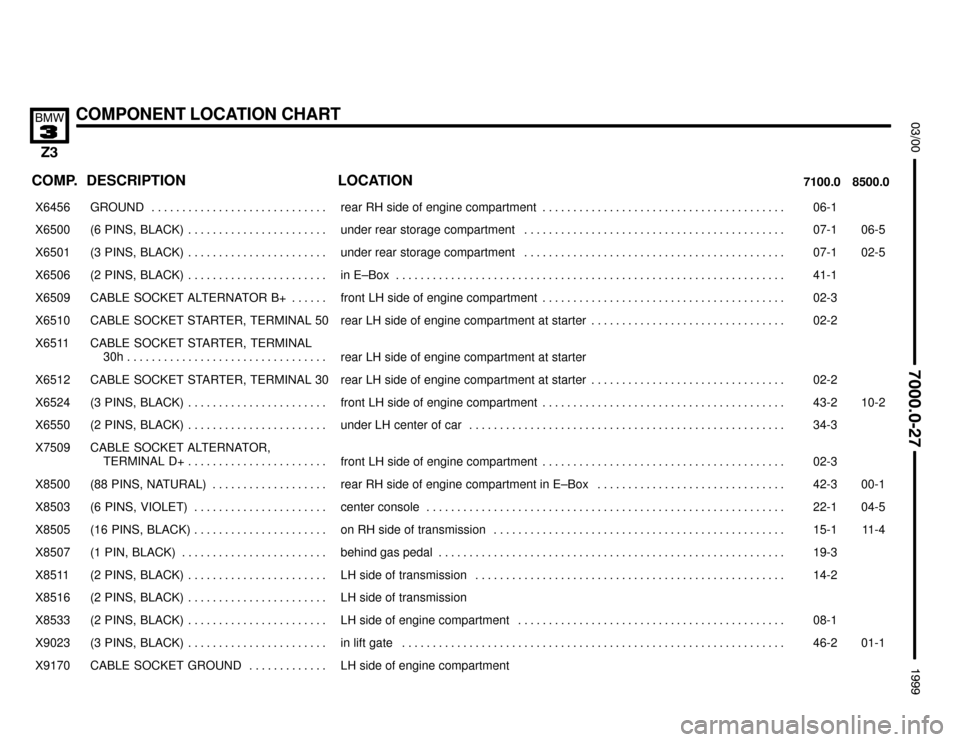

Page 283 of 357
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X6456 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X6500
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
under rear storage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-1
06-5
X6501 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under rear storage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1 02-5
X6506 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41-1
X6509 CABLE SOCKET ALTERNATOR B+ . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3
X6510 CABLE SOCKET STARTER, TERMINAL 50 rear LH side of engine compartment at starter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2
X6511
CABLE SOCKET STARTER, TERMINAL
30h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment at starter
X6512
CABLE SOCKET STARTER, TERMINAL 30
rear LH side of engine compartment at starter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-2
X6524 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43-2 10-2
X6550 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under LH center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-3
X7509
CABLE SOCKET ALTERNATOR,
TERMINAL D+ . . . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-3
X8500 (88 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42-3 00-1
X8503 (6 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-1 04-5
X8505
(16 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .
on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15-1
11-4
X8507 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind gas pedal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-3
X8511 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14-2
X8516 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of transmission
X8533
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-1
X9023
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
46-2
01-1
X9170 CABLE SOCKET GROUND . . . . . . . . . . . . . LH side of engine compartment

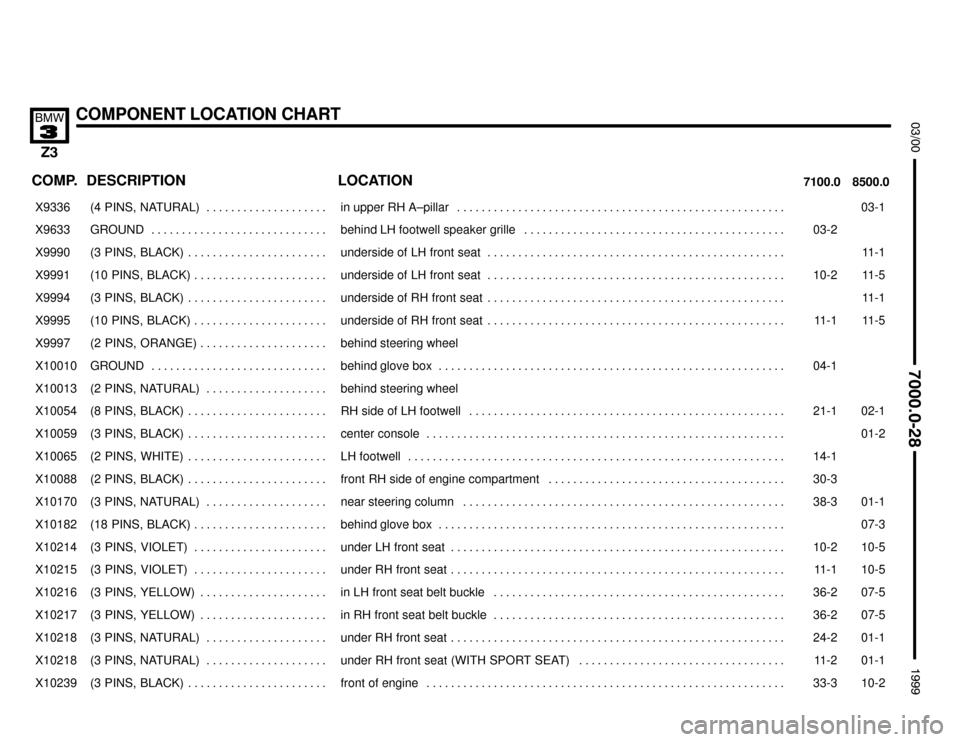

Page 284 of 357
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X9336 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . in upper RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X9633
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
behind LH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-2
X9990 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . underside of LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1
X9991 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . underside of LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2 11-5
X9994 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . underside of RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1
X9995 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . underside of RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1 11-5
X9997
(2 PINS, ORANGE) . . . . . . . . . . . . . . . . . . . . .
behind steering wheel
X10010 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1
X10013 (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . behind steering wheel
X10054 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-1 02-1
X10059 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2
X10065
(2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . .
LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14-1
X10088 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3
X10170 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . near steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-3 01-1
X10182 (18 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-3
X10214
(3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . .
under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-2
10-5
X10215 (3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1 10-5
X10216 (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . in LH front seat belt buckle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-2 07-5
X10217 (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . in RH front seat belt buckle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-2 07-5
X10218 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-2 01-1
X10218
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
under RH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-2
01-1
X10239 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3 10-2

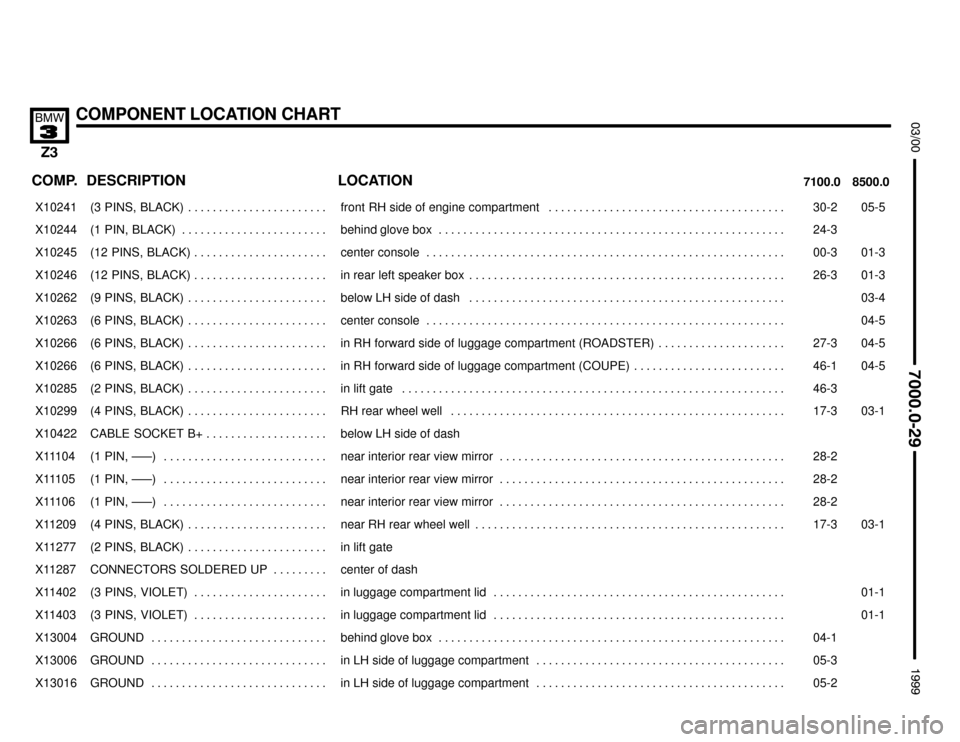

Page 285 of 357
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X10241 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2 05-5
X10244
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-3
X10245 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3 01-3
X10246 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . in rear left speaker box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-3 01-3
X10262 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-4
X10263 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-5
X10266
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in RH forward side of luggage compartment (ROADSTER) . . . . . . . . . . . . . . . . . . . . .
27-3
04-5
X10266 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in RH forward side of luggage compartment (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . 46-1 04-5
X10285 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46-3
X10299 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH rear wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3 03-1
X10422 CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X11104
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . .
near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28-2
X11105 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
X11106 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
X11209 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near RH rear wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3 03-1
X11277
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in lift gate
X11287 CONNECTORS SOLDERED UP . . . . . . . . . center of dash
X11402 (3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . in luggage compartment lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X11403 (3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . in luggage compartment lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X13004 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1
X13006
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-3
X13016 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-2

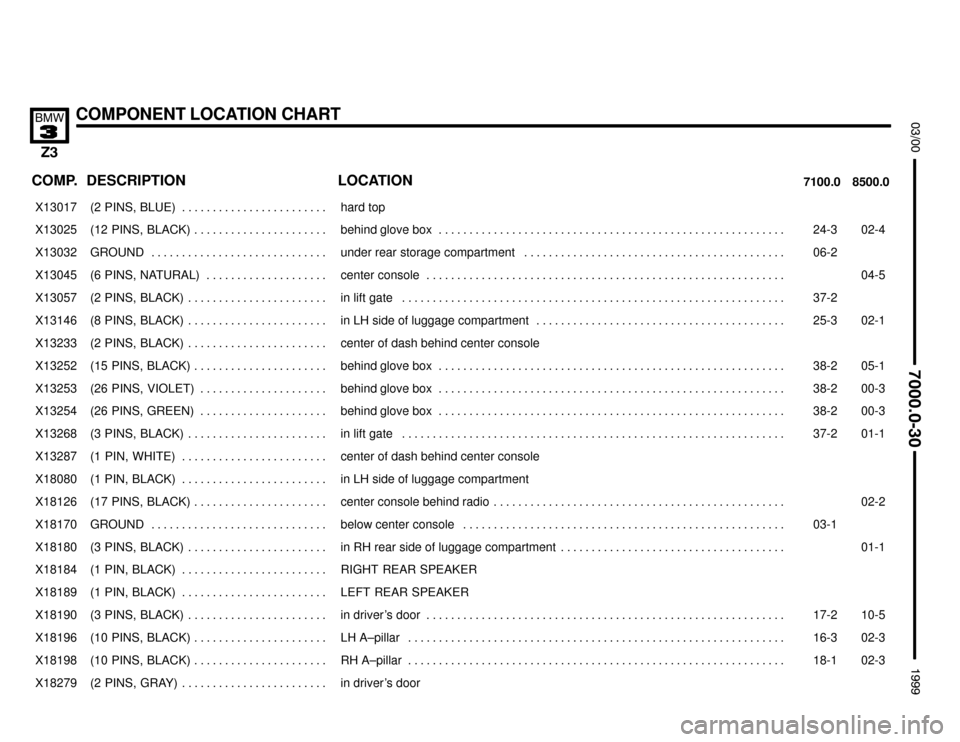

Page 286 of 357
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X13017 (2 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . hard top
X13025
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-3
02-4
X13032 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . under rear storage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-2
X13045 (6 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-5
X13057 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-2
X13146 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-3 02-1
X13233
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
center of dash behind center console
X13252 (15 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-2 05-1
X13253 (26 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-2 00-3
X13254 (26 PINS, GREEN) . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-2 00-3
X13268 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-2 01-1
X13287
(1 PIN, WHITE) . . . . . . . . . . . . . . . . . . . . . . . .
center of dash behind center console
X18080 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment
X18126 (17 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . center console behind radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2
X18170 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X18180
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in RH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X18184 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RIGHT REAR SPEAKER
X18189 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LEFT REAR SPEAKER
X18190 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2 10-5
X18196 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3 02-3
X18198
(10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .
RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18-1
02-3
X18279 (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . in driver’s door
Page 287 of 357
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION

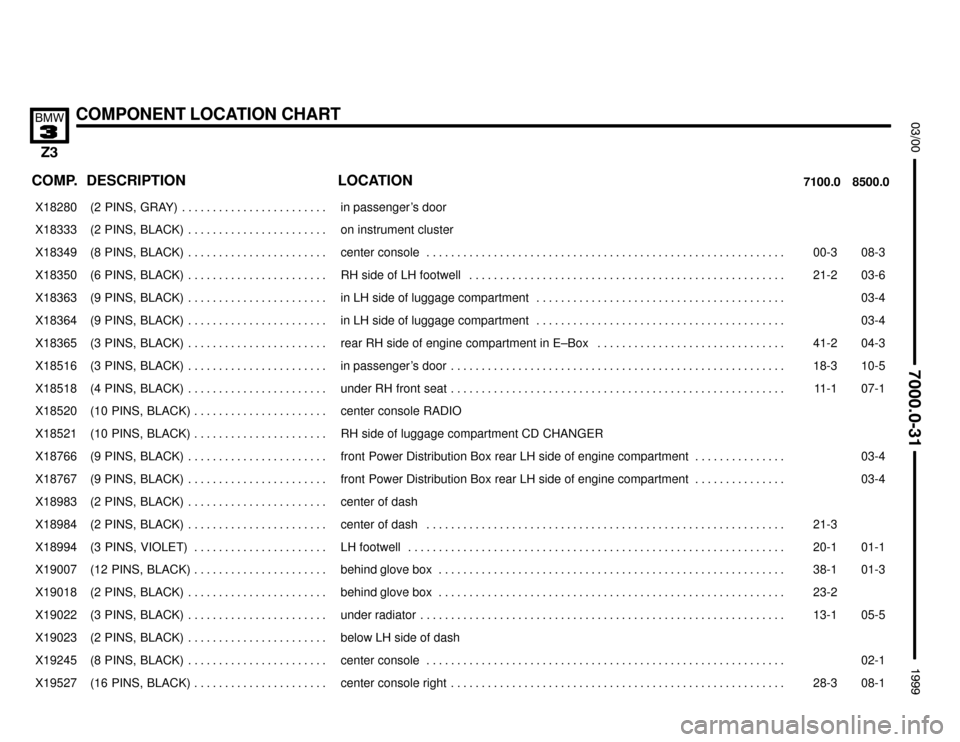

X18280 (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door
X18333
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on instrument cluster
X18349 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3 08-3
X18350 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2 03-6
X18363 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-4
X18364 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-4
X18365
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
41-2
04-3
X18516 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3 10-5
X18518 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1 07-1
X18520 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . center console RADIO
X18521 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . RH side of luggage compartment CD CHANGER
X18766
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
front Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . .
03-4
X18767 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . 03-4
X18983 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center of dash
X18984 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3
X18994
(3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . .
LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-1
01-1
X19007 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-1 01-3
X19018 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2
X19022 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under radiator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1 05-5
X19023 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash
X19245
(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-1
X19527 (16 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . center console right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 08-1
Page 288 of 357
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION

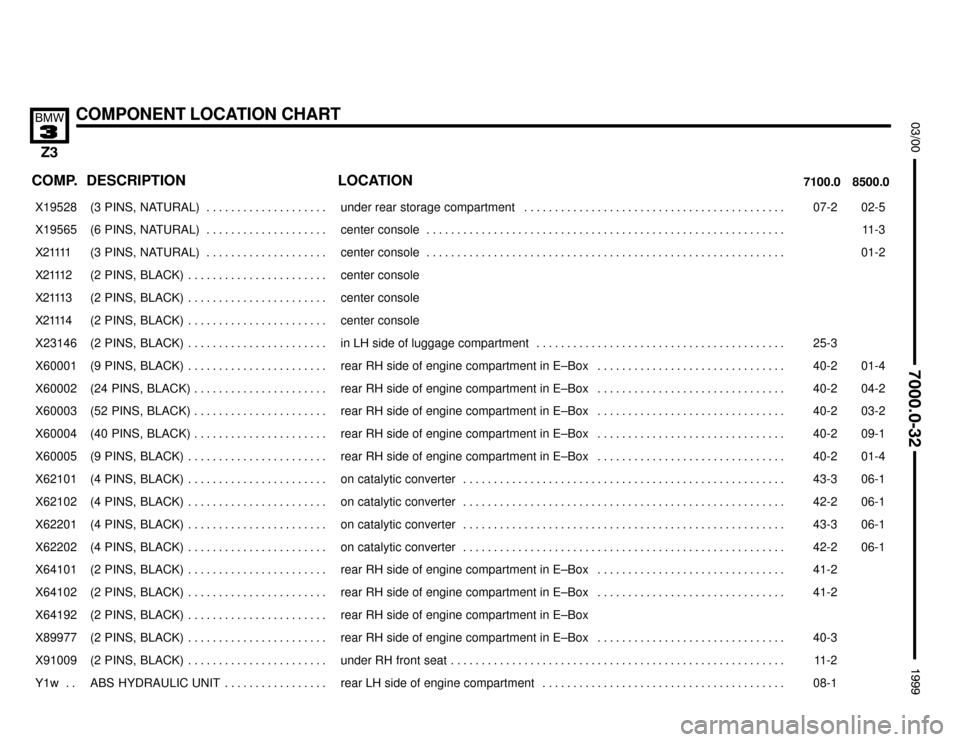

X19528 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under rear storage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2 02-5
X19565
(6 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-3
X 2 1111 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2
X 2 111 2 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console
X 2 111 3 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console
X 2 111 4 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console
X23146
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25-3
X60001 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-2 01-4
X60002 (24 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-2 04-2
X60003 (52 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-2 03-2
X60004 (40 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-2 09-1
X60005
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
40-2
01-4
X62101 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43-3 06-1
X62102 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42-2 06-1
X62201 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43-3 06-1
X62202
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
42-2
06-1
X64101 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41-2
X64102 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41-2
X64192 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box
X89977 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-3
X91009
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-2
Y1w . . ABS HYDRAULIC UNIT . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1
Page 289 of 357
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
Y2 . . . . AIR CONDITIONING COMPRESSOR . . . . front RH side of engine compartment
Y4z . . .
WATER VALVE . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14-3
Y5 . . . . DRIVER’S SIDE MIRROR . . . . . . . . . . . . . . . in upper LH front door
Y6 . . . . PASSENGER’S SIDE MIRROR . . . . . . . . . . in upper RH front door
Y19 . . SHIFT–LOCK . . . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-2
Y6101 CYL. 1 FUEL INJECTION VALVE . . . . . . . . on cylinder head
Y6102
CYL. 2 FUEL INJECTION VALVE . . . . . . . .
on cylinder head
Y6103 CYL. 3 FUEL INJECTION VALVE . . . . . . . . on cylinder head
Y6104 CYL. 4 FUEL INJECTION VALVE . . . . . . . . on cylinder head
Y6105 CYL. 5 FUEL INJECTION VALVE . . . . . . . . on cylinder head
Y6106 CYL. 6 FUEL INJECTION VALVE . . . . . . . . on cylinder head
Y6120
EVAPORATIVE EMISSION VALVE . . . . . . .
LH side of engine compartment (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
44-1
Y6120 EVAPORATIVE EMISSION VALVE . . . . . . . LH side of engine compartment (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-2
Y6130 IDLE SPEED CONTROL VALVE . . . . . . . . . front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43-1
Y6133 AIR PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-2
Y6139
LEAKAGE DIAGNOSIS PUMP . . . . . . . . . . .
under LH center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
47-1
Y6163 SECONDARY AIR PUMP VALVE . . . . . . . . LH side of engine compartment (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-2
Y6163 SECONDARY AIR PUMP VALVE . . . . . . . . LH side of engine compartment (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44-2
Y6167
VALVE, INDIVIDUAL CONTROL INTAKE
SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
39-3
Y6275
VARIABLE CAMSHAFT CONTROL VALVE
1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31-3
Page 290 of 357
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION

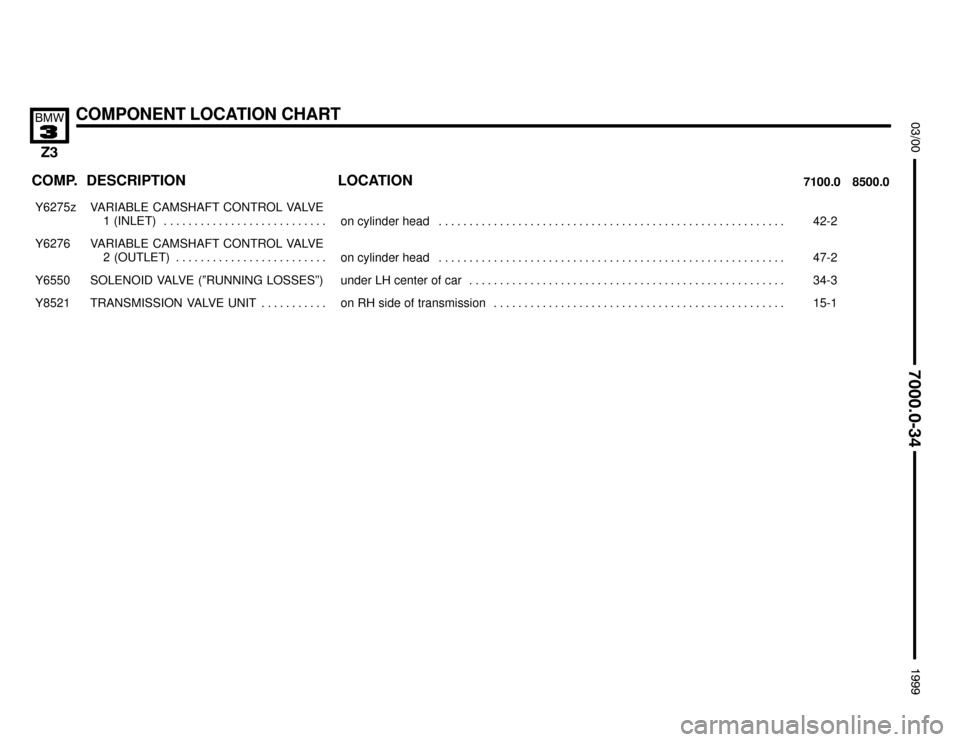

Y6275z
VARIABLE CAMSHAFT CONTROL VALVE
1 (INLET) . . . . . . . . . . . . . . . . . . . . . . . . . . .
on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
42-2
Y6276
VARIABLE CAMSHAFT CONTROL VALVE
2 (OUTLET) . . . . . . . . . . . . . . . . . . . . . . . . .
on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
47-2
Y6550 SOLENOID VALVE (”RUNNING LOSSES”) under LH center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-3
Y8521 TRANSMISSION VALVE UNIT . . . . . . . . . . . on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-1
