Page 5 of 367
INDEX
CIGAR LIGHTER LIGHT, FRONT, E29 6300.0-01. . . . . . . . . . . . . . . . . . . . . . . .
CIGAR LIGHTER LIGHT, FRONT, E29 6332.0-00. . . . . . . . . . . . . . . . . . . . . . . .
CIGAR LIGHTER, FRONT, E28 6332.0-00. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CLUTCH SWITCH, S32 1210.26-08. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CLUTCH SWITCH, S32 1210.27-10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CLUTCH SWITCH, S32 6571.0-01. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
COMBINATION SWITCH, S7 6313.0-00. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
COMPONENT LOCATION CHART 7000.0. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
COMPONENT LOCATION VIEWS 7100.0. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
COMPRESSOR CONTROL RELAY, K19 6450.6-02. . . . . . . . . . . . . . . . . . . . . .
COMPRESSOR CONTROL RELAY, K19 6450.6-06. . . . . . . . . . . . . . . . . . . . . .
COMPRESSOR MAIN SWITCH, S232 3614.0-00. . . . . . . . . . . . . . . . . . . . . . . .
COMPRESSOR RELAY, K6394 3614.0-00. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CONNECTOR VIEWS 8500.0. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CONTACT RING, C100 6133.0-00. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CONTACT RING, C101 3234.0-00. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CONVERTIBLE TOP ACTUATING SWITCH, S143 5430.2-01. . . . . . . . . . . . .
CONVERTIBLE TOP END–POSITION MICRO SWITCH, S164 5430.2-01. .
CONVERTIBLE TOP MOTOR, M101 5430.2-00. . . . . . . . . . . . . . . . . . . . . . . . .
CONVERTIBLE TOP RELAY I (CLOSE), K18363 5430.2-00. . . . . . . . . . . . . . .
CONVERTIBLE TOP RELAY II (OPEN), K18364 5430.2-00. . . . . . . . . . . . . . .
CRANKSHAFT POSITION/RPM SENSOR, B6203 1210.26-05. . . . . . . . . . .
CRANKSHAFT POSITION/RPM SENSOR, B6203 1210.27-06. . . . . . . . . . .
CRASH CONTROL MODULE 6350.0. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CRASH CONTROL MODULE, N17 6350.0-01. . . . . . . . . . . . . . . . . . . . . . . . . . .
CRUISE CONTROL (TEMPOMAT) 6571.0. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CRUISE CONTROL INTERFACE, A9008 6571.0-00. . . . . . . . . . . . . . . . . . . . .
CRUISE CONTROL SWITCH, S28 6571.0-00. . . . . . . . . . . . . . . . . . . . . . . . . . .
DATA LINK 0670.5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DATA LINK CONNECTOR, D100 0670.5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DEFOGGER I, REAR, E9 6424.0-00. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DOME LIGHT/MAP READING ASSEMBLY, FRONT, E34 6330.3-00. . . . . . . .
DOOR JAMB SWITCH, DRIVER’S, S14 5126.0-01. . . . . . . . . . . . . . . . . . . . . . .
DOOR JAMB SWITCH, PASSENGER’S, S13 5126.0-01. . . . . . . . . . . . . . . . . .
DOOR LOCK MOTOR, DRIVER’S, M12 5126.0-02. . . . . . . . . . . . . . . . . . . . . . . DOOR LOCK MOTOR, DRIVER’S, M12 5126.0-04. . . . . . . . . . . . . . . . . . . . . . .
DOOR LOCK MOTOR, PASSENGER’S, M13 5126.0-02. . . . . . . . . . . . . . . . . .
DOOR LOCK MOTOR, PASSENGER’S, M13 5126.0-04. . . . . . . . . . . . . . . . . .
DOOR LOCK SWITCH, DRIVER’S, S47 5126.0-00. . . . . . . . . . . . . . . . . . . . . .
DOOR LOCK SWITCH, PASSENGER’S, S49 5126.0-00. . . . . . . . . . . . . . . . . .
DOUBLE KNOCK SENSOR, B62400 1210.26-08. . . . . . . . . . . . . . . . . . . . . . .
DRIVE–AWAY PROTECTION (EWS III) 6135.1. . . . . . . . . . . . . . . . . . . . . . . . .
DSC SWITCH, S6y 3452.1-02. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DSC SWITCH, S6y 3452.2-02. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DWA LED, V5 6575.0-00. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DWA SIREN, H67 6575.0-00. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DYNAMIC STABILITY CONTROL (DSC III) 3452.1. . . . . . . . . . . . . . . . . . . . . .
DYNAMIC STABILITY CONTROL (DSC MK 60) 3452.2. . . . . . . . . . . . . . . . . .
DYNAMIC STABILITY CONTROL UNIT (DSC), A65 3452.1. . . . . . . . . . . . . .
DYNAMIC STABILITY CONTROL UNIT (DSC), A65 3452.2. . . . . . . . . . . . . .
E–BOX FAN 1290.0-00. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
E–BOX FAN, M6506 1290.0-00. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ELECTRIC COMPRESSOR, M805 3614.0-00. . . . . . . . . . . . . . . . . . . . . . . . . . .
ELECTRIC FUEL PUMP RELAY, TIMED, K6301z 1210.27-09. . . . . . . . . . . .
ELECTRIC THROTTLE ACTUATOR, Y6390 1210.26-07. . . . . . . . . . . . . . . . .
ELECTRIC THROTTLE ACTUATOR, Y6390 6571.0-01. . . . . . . . . . . . . . . . . . .
ELECTRIC THROTTLE MOTOR, Y5392 1210.27-04. . . . . . . . . . . . . . . . . . . .
ELECTRO–HYDRAULIC CONVERTIBLE TOP 5430.2. . . . . . . . . . . . . . . . . . .
ELECTROCHROMIC REAR VIEW MIRROR, A22z 5116.0-02. . . . . . . . . . . . .
ELECTRONIC IMMOBILIZER CONTROL MODULE (EWS III),
A837 6135.1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ELECTRONIC TRANSMISSION CONTROL (EGS: A5S 360R) 2460.14. . .
ENGINE CONTROL MODULE (DME), A6000 1210.26. . . . . . . . . . . . . . . . . . .
ENGINE CONTROL MODULE (DME), A6000 1210.27. . . . . . . . . . . . . . . . . . .
ENGINE CONTROL MODULE RELAY, K6300 1210.26-00. . . . . . . . . . . . . . .
ENGINE CONTROL MODULE RELAY, K6300 1210.27-00. . . . . . . . . . . . . . .
ENGINE CONTROL SYSTEM MS43 (6–CYLINDER M54) 1210.26. . . . . . . .
ENGINE CONTROL SYSTEM MSS54 (6–CYLINDER S54 B32) 1210.27. . .
ENGINE COOLANT TEMPERATURE SENSOR, B6236 1210.26-07. . . . . . .
ENGINE COOLANT TEMPERATURE SENSOR, B6236 1210.27-07. . . . . . .
Page 52 of 367
FUSES 43, 44, AND 45
FUSE DETAILS
P90
FRONT POWER
DISTRIBUTION BOX
26
N12w
ANTI–THEFT
CONTROL MODULE
(ALPINE) .75 VI/WS
X1235
A104
BODY
ELECTRONICS
CONTROL MODULE
(ZKE IV) 4 X10182
.75 VI/WS
30 X10018
9 X1805A837
ELECTRONIC
IMMOBILIZER
CONTROL MODULE
(EWS III) 1.5 VI/WS
N9
RADIO 5 X18126
6510.1 .75 VI/WS
28
A51
WIPER/WASHER
MODULE 8 X285
1.5 VI/SW
X10022
M4
WASHER PUMP 1 X107
.75 VI/SW
5 X4002 X322
1.5 VI/SW
1.5 VI/WS
X1066
S235
STARTER
IMMOBILIZATION
SWITCH 3 X18994
.5 VI/WS .35 VI/WS
5126.06575.26561.0
TELEPHONE
CONNECTOR
6160.16160.1
6135.11240.0 .5 VI/SW
F435AF4415AF457.5A
2 X13025
3 X121S32
CLUTCH
SWITCH
.5 VI/WS
1210.27
6100.0
6330.36167.16135.1 NOT USED
WITH EGS
K2
HORN RELAY 8 X56
6133.0
S5
WIPER/WASHER
SWITCH
6160.1
8 X295
A36
REAR WIPER/
WASHER INTERVAL
CONTROL MODULE 2 X13268
6160.1
.5 VI/WS .5 VI/SW
.5 VI/SW .5 VI/SW
COUPECOUPE
S32
CLUTCH
SWITCH 3 X11143
1210.266571.0Z3 VERSIONS
Z3 VERSIONS
A22z
ELECTROCHROMIC
REAR VIEW MIRROR
5116.0
3 X13139
.5 VI/
WS
M VERSIONS
A194y
REMOTE
CONTROL
MODULE
6610.2
3 X13139
WITH DWA
.5 VI/WS .5 VI/WS
.5 VI/WS M VERSIONS
6571.0 M VERSIONS
Page 71 of 367
N12w
ANTI–THEFT
CONTROL MODULE
(ALPINE)
GROUND DISTRIBUTION
GROUND X10010
X10010
X102456A35y
BOARD
COMPUTER
(BC – LOW)
.5 BR/OR
X1624A2w
INSTRUMENT
CLUSTER
X13011
X10009
X2798
X102182A113
SEAT OCCUPANCY
DETECTORS59
PASSENGER’S
SEAT BELT
SWITCH
X101825A104
BODY ELECTRONICS
CONTROL MODULE
(ZKE IV)
.75 BR/
OR.5 BR/OR
X190071A19007
THERMAL OIL LEVEL
SENSOR (TOENS)
CONTROL MODULE
.5 BR/OR
1 BR/OR .5 BR/OR
X111431S32
CLUTCH
SWITCH
.5 BR/OR
X658N17
CRASH
CONTROL
MODULE
X64591
X7702B21
ON–BOARD
COMPUTER
TEMPERATURE
SENSOR
.5 BR/OR
X195275 D110
OBD II
CONNECTOR
.5 BR/OR .5 BR/OR
1 BR/OR .75 BR/OR .5 BR/OR
1.5 BR/OR
X130253
X27919
.5 BR/SW
X2758
S58
DRIVER’S SEAT
BELT SWITCH
.5 BR/OR
X1211S32
CLUTCH
SWITCH M VERSIONS
.35 BR/ORZ3 VERSIONS
X135789A3984
OIL–/OUTSIDE
TEMPERATURE GAUGE
CONTROL MODULE
.5 BR/
OR M VERSIONS
X1313910A194y
REMOTE
CONTROL
MODULE
Z3 VERSIONS
LATE PRODUCTION
.5 BR/OR
Z3 VERSIONS Z3 VERSIONS
X1313910A22z
ELECTRO-
CHROMIC REAR
VIEW MIRROR
.5 BR/ORM VERSIONS
Page 171 of 367
ELECTROCHROME REAR VIEW MIRROR
POWER MIRRORS
X1001826
FUSE DETAILS
0670.3
F435A
3 X13139
P90
FRONT POWER
DISTRIBUTION BOX
A22z
ELECTROCHROMIC
REAR VIEW MIR-
ROR
X13139
10
GROUND
DISTRIBUTION
0670.4
31
Page 281 of 367
7000.0 COMPONENT LOCATION CHART
COMP. DESCRIPTION LOCATION7100.0 8500.0
A2w . . . INSTRUMENT CLUSTER . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-2
A12 . . .
SUPPLEMENTAL RESTRAINT SYSTEM
CONTROL MODULE . . . . . . . . . . . . . . . . .
below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-2
A18 . . .
HIFI AMPLIFIER . . . . . . . . . . . . . . . . . . . . . . .
in RH side of luggage compartment (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . .
25-1
A18 . . . HIFI AMPLIFIER . . . . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-3
A22z . .
ELECTROCHROMIC REAR VIEW
MIRROR . . . . . . . . . . . . . . . . . . . . . . . . . . . .
in interior rear view mirror
A35y . . BOARD COMPUTER (BC – LOW) . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-1
A36 . . .
REAR WIPER/WASHER INTERVAL
CONTROL MODULE . . . . . . . . . . . . . . . . .
in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-2
A51 . . . WIPER/WASHER MODULE . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-3
A52 . . . SLIP CONTROL MODULE (ABS/ASC) . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2
A65 . . .
DYNAMIC STABILITY CONTROL UNIT
(DSC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-2
A104 . .
BODY ELECTRONICS CONTROL
MODULE (ZKE IV) . . . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12-3
A113 . . . SEAT OCCUPANCY DETECTOR . . . . . . . . under RH front seat
A194y .
REMOTE CONTROL MODULE . . . . . . . . . .
in interior rear view mirror
A605 . . FUSE HOLDER . . . . . . . . . . . . . . . . . . . . . . . . center console (radio and console removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-1
A837 . .
ELECTRONIC IMMOBILIZER CONTROL
MODULE (EWS III) . . . . . . . . . . . . . . . . . . .
LH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15-1
A3984 .
OIL–/OUTSIDE TEMPERATURE GAUGE
CONTROL MODULE . . . . . . . . . . . . . . . . .
under glove box
A6000 . ENGINE CONTROL MODULE (DME) . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-1
Page 286 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
E57 . . . DRIVER’S SEAT HEATER . . . . . . . . . . . . . . . under LH front seat
E58 . . .
PASSENGER’S SEAT HEATER . . . . . . . . . .
underside of RH front seat
E59 . . . PASSENGER’S SEATBACK HEATER . . . . in top of RH backrest
E82 . . .
TRANSMISSION POSITION INDICATOR
LIGHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console
E96 . . . GEAR SHIFT LEVER INDICATOR . . . . . . . center console
E99 . . . HARD TOP CONNECTOR 1 . . . . . . . . . . . . . near LH rear wheel well
E105 . .
HEAT/A/C CONTROL PANEL
ILLUMINATION . . . . . . . . . . . . . . . . . . . . . .
center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-3
E106 . .
HEAT/A/C CONTROL PANEL
ILLUMINATION . . . . . . . . . . . . . . . . . . . . . .
center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-3
E800 . . FRONT LEFT INTERIOR LIGHT . . . . . . . . . near interior rear view mirror
G1 . . . .
BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
in RH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-2
G5 . . . . DRIVER’S AIR BAG GAS GENERATOR . . behind steering wheel
G6 . . . .
PASSENGER’S AIR BAG GAS
GENERATOR . . . . . . . . . . . . . . . . . . . . . . .
behind glove box above
G12 . . .
DRIVER’S SIDE PYROTECHNICAL BELT
TENSIONER . . . . . . . . . . . . . . . . . . . . . . . .
in LH front seat belt buckle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-2
G13 . . .
PASSENGER’S SIDE PYROTECHNICAL
BELT TENSIONER . . . . . . . . . . . . . . . . . . .
in RH front seat belt buckle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-2
G14 . . . LEFT SIDE AIR BAG GAS GENERATOR . LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-2
G15 . . . RIGHT SIDE AIR BAG GAS GENERATOR RH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2
G19 . . . BATTERY SAFETY TERMINAL . . . . . . . . . . RH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1
G6400 .
B+ JUNCTION POINT E–BOX . . . . . . . . . . .
rear RH side of engine compartment in E–Box
Page 294 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
S117 . . .
LUGGAGE COMPARTMENT LID LOCK-
ING SWITCH . . . . . . . . . . . . . . . . . . . . . . . .
in lift gate
S126y . DRIVER’S POWER WINDOW SWITCH . . . center console near gearshift lever
S127y .
PASSENGER’S POWER WINDOW
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever
S143 . .
CONVERTIBLE TOP ACTUATING
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console
S164 . .
CONVERTIBLE TOP END–POSITION
MICRO SWITCH . . . . . . . . . . . . . . . . . . . . .
at convertible top linkage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17-3
S198 . . JET HEATER THERMOSWITCH . . . . . . . . . on front RH wheel well
S220 . .
AIR CONDITIONING/RECIRCULATING
SWITCH ASSEMBLY . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-1
S221 . .
EVAPORATOR CONTROLLER . . . . . . . . . .
RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-2
S224 . . GEAR STEP TRANSMISSION SWITCH . . center console
S232 . . COMPRESSOR MAIN SWITCH . . . . . . . . . . TIRE INFLATION SYSTEM
S235 . . STARTER IMMOBILIZATION SWITCH . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-1
S408 . . INTERIOR LIGHT SWITCH . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
S531 . .
TEMPERATURE WHEEL SWITCH . . . . . . .
center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-3
S555 . .
TYRE PRESSURE WARNING SYSTEM
(RDW) PUSHBUTTON . . . . . . . . . . . . . . .
LH side of dash
S825 . . FRONT LID MICRO SWITCH . . . . . . . . . . . . near LH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1
S826 . .
LUGGAGE COMPARTMENT LIGHT
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
underside of luggage compartment lid
S910 . . DRIVER’S SEAT LIMIT SWITCH . . . . . . . . . in driver’s seatback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-3
Page 298 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X285 . . (15 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-3 04-3
X295 . .
(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-1
02-6
X311 . . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in luggage compartment lid (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 00-4
X311 . . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lift gate (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-2 00-4
X312 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH rear wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-1
X315 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in luggage compartment lid (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3
X315 . .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in lift gate (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-2
X316 . . (4 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X318 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . . . . . . . . 02-2 01-4
X319 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . . . . . . 32-2 01-4
X322 . . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . footwell, driver’s side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3 03-3
X324 . .
(4 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
06-1
X333 . . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . rear of engine compartment below center of cowl . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-2 02-4
X336 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in upper RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-4
X351 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1 00-4
X352 . .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-1
00-4
X357 . . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
X371 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1 02-2
X372 . . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-1
X376 . . (2 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . under LH rear of car
X377 . .
(2 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . .
under RH rear of car
X379 . . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . HARD TOP CONNECTOR 1

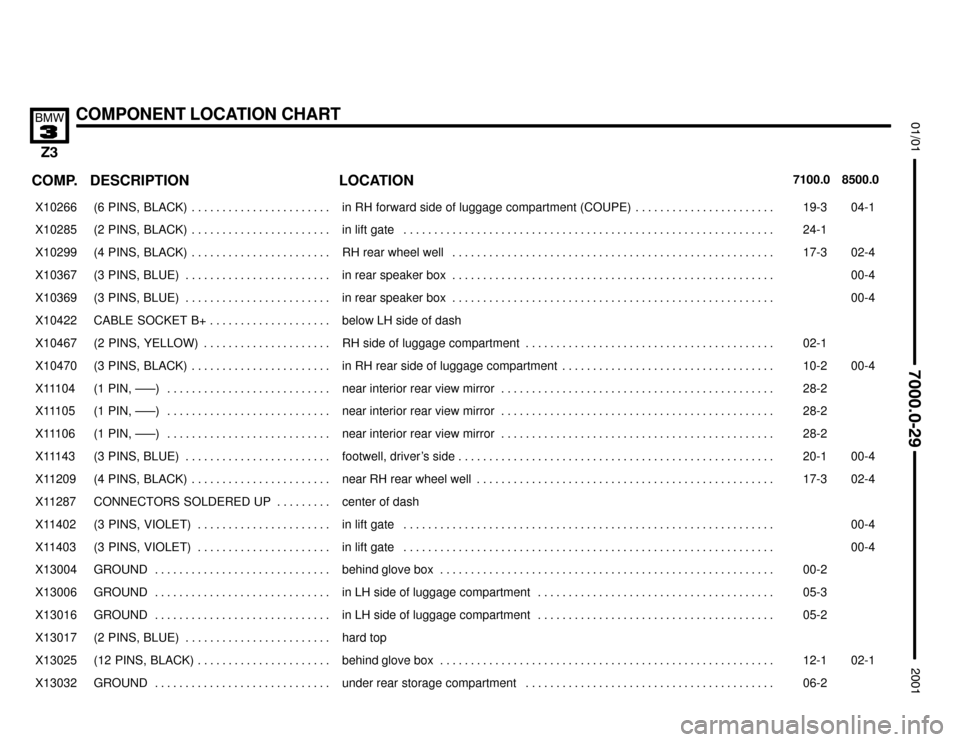

Page 310 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X10266 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in RH forward side of luggage compartment (COUPE) . . . . . . . . . . . . . . . . . . . . . . . 19-3 04-1
X10285
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-1
X10299 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH rear wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3 02-4
X10367 (3 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . in rear speaker box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-4
X10369 (3 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . in rear speaker box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-4
X10422 CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X10467
(2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . .
RH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-1
X10470 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2 00-4
X11104 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
X11105 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
X11106 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
X11143
(3 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . .
footwell, driver’s side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-1
00-4
X11209 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near RH rear wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3 02-4
X11287 CONNECTORS SOLDERED UP . . . . . . . . . center of dash
X11402 (3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-4
X11403
(3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . .
in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-4
X13004 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-2
X13006 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X13016 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-2
X13017 (2 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . hard top
X13025
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12-1
02-1
X13032 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . under rear storage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-2

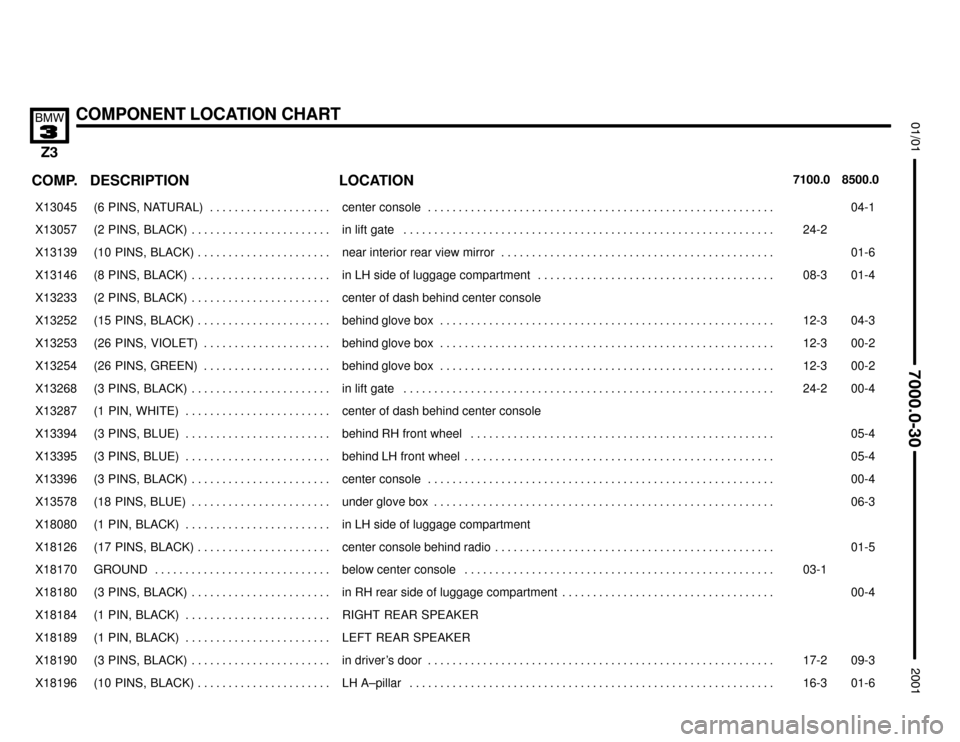

Page 311 of 367
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X13045 (6 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1
X13057
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-2
X13139 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-6
X13146 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-3 01-4
X13233 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center of dash behind center console
X13252 (15 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-3 04-3
X13253
(26 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12-3
00-2
X13254 (26 PINS, GREEN) . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-3 00-2
X13268 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-2 00-4
X13287 (1 PIN, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . center of dash behind center console
X13394 (3 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . behind RH front wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-4
X13395
(3 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . .
behind LH front wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-4
X13396 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-4
X13578 (18 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . under glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-3
X18080 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment
X18126
(17 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .
center console behind radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-5
X18170 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X18180 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-4
X18184 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RIGHT REAR SPEAKER
X18189 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LEFT REAR SPEAKER
X18190
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17-2
09-3
X18196 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3 01-6
