Page 187 of 220

CHRYSLER 200 2015 2.G User Guide 5. Power Distribution Center (Fuses)
6. Battery
7. Washer Fluid Reservoir
8. Engine Oil Dipstick
MAINTAINING YOUR VEHICLE
185

Page 188 of 220

CHRYSLER 200 2015 2.G User Guide 3.6L Engine
1. Air Cleaner Filter
2. Engine Coolant Reservoir
3. Brake Fluid Reservoir
4. Power Distribution Center (Fuses)
MAINTAINING YOUR VEHICLE
186

Page 195 of 220

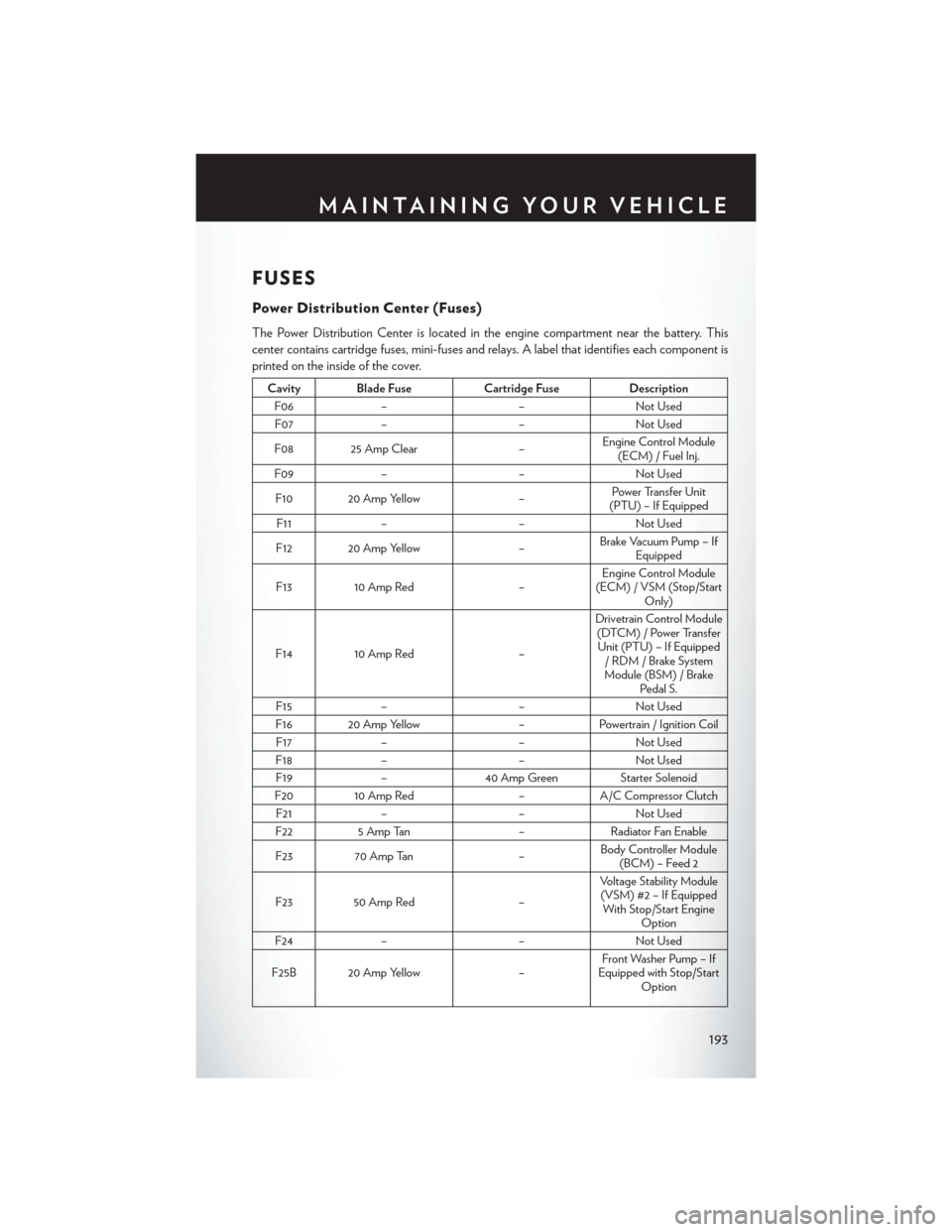

CHRYSLER 200 2015 2.G User Guide FUSES
Power Distribution Center (Fuses)
The Power Distribution Center is located in the engine compartment near the battery. This
center contains cartridge fuses, mini-fuses and relays. A label that i

Page 199 of 220

CHRYSLER 200 2015 2.G User Guide Cavity Blade FuseCartridge FuseDescription
F93 –40 Amp Green Brake System Module
(BSM) – Pump Motor – If Equipped
F94 – 30 Amp PinkElectric Park Brake (EPB)
– Right
F95 10 Amp Red –Electro

Page 211 of 220

CHRYSLER 200 2015 2.G User Guide FiltersAir Cleaner ............. .189
Engine Oil ............188, 189
Engine Oil Disposal .........189
Flashers Turn Signal ............. .160
Flash-To-Pass ...............35
Flexible Fuel Vehicles ..
