CITROEN BERLINGO ELECTRIC 2015 InstruktionsbÖcker (in Swedish)

Barn i bilen

99
SÄKERHE
T
4

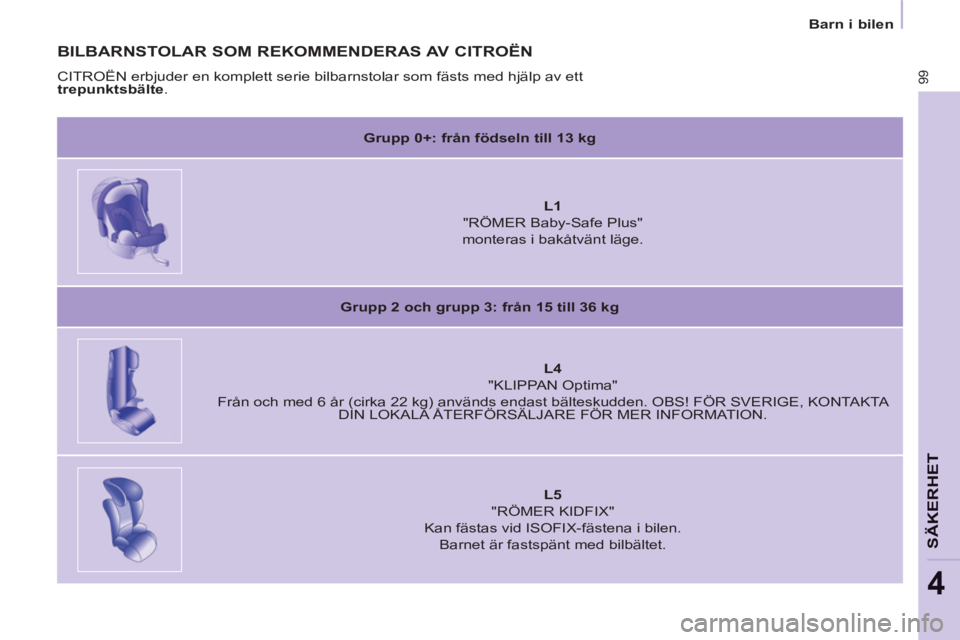

BILBARNSTOLAR SOM REKOMMENDERAS AV CITROËN

CITROËN erbjuder en komplett serie bilbarnstolar som fästs med hjälp av ett
trepunktsbälte
.


Grupp 0+: från födseln till 13 kg







L1


"RÖMER Baby-Safe Plus"
monteras i bakåtvänt läge.


Grupp 2 och grupp 3: från 15 till 36 kg



L4


"KLIPPAN Optima"
Från och med 6 år (cirka 22 kg) används endast bälteskudden. OBS! FÖR SVERIGE, KONTAKTA
DIN LOKALA ÅTERFÖRSÄLJARE FÖR MER INFORMATION.

L5


"RÖMER KIDFIX"
Kan fästas vid ISOFIX-fästena i bilen.
Barnet är fastspänt med bilbältet.

Barn i bilen

100

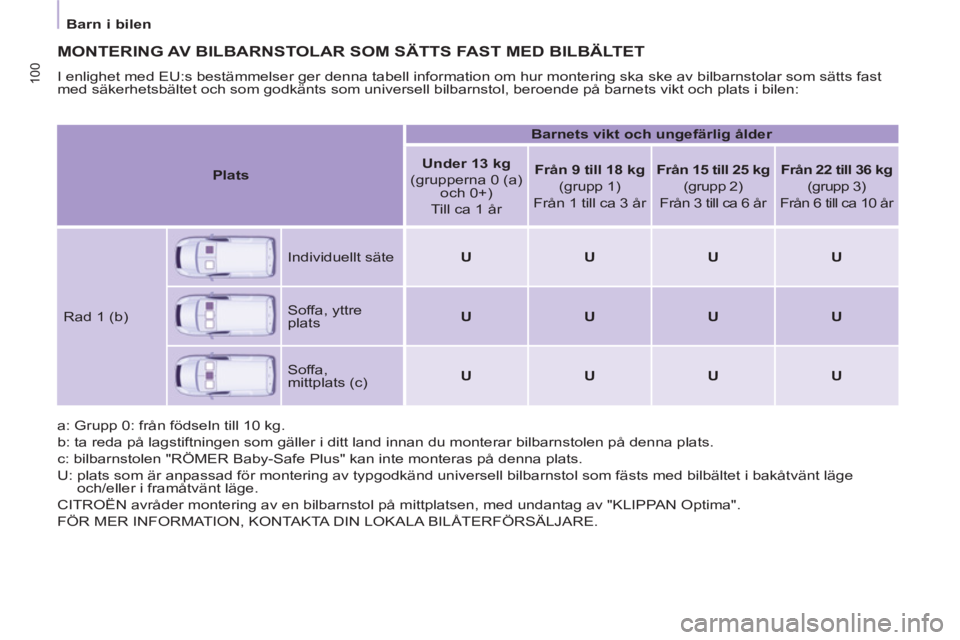

MONTERING AV BILBARNSTOLAR SOM SÄTTS FAST MED BILBÄLTET

I enlighet med EU:s bestämmelser ger denna tabell information om hur montering ska ske av bilbarnstolar som sätts fast
med säkerhetsbältet och som godkänts som universell bilbarnstol, beroende på barnets vikt och plats i bilen:
a: Grupp 0: från födseln till 10 kg.
b: ta reda på lagstiftningen som gäller i ditt land innan du monterar bilbarnstolen på denna plats.
c: bilbarnstolen "RÖMER Baby-Safe Plus" kan inte monteras på denna plats.
U: plats som är anpassad för montering av typgodkänd universell bilbarnstol som fästs med bilbältet i bakåtvänt läge
och/eller i framåtvänt läge.
CITROË
N avråder montering av en bilbarnstol på mittplatsen, med undantag av "KLIPPAN Optima".
FÖR MER INFORMATION, KONTAKTA DIN LOKALA BILÅTERFÖRSÄLJARE.

Plats



Barnets vikt och ungefärlig ålder




Under 13 kg

(grupperna 0 (a)
och 0+)
Till ca 1 år

Från 9 till 18 kg

(grupp 1)
Från 1 till ca 3 år

Från 15 till 25 kg



(grupp 2)
Från 3 till ca 6 år

Från 22 till 36 kg


(grupp 3)
Från 6 till ca 10 år

Rad 1 (b)
Individuellt säte

U



U



U



U



Soffa, yttre
plats

U



U



U



U



Soffa,
mittplats (c)

U



U



U



U

Barn i bilen

101
SÄKERHE
T
4

RÅD FÖR BILBARNSTOLAR

Monteras bilbarnstolen fel kan barnets
skydd försämras vid kollision.
Kom ihåg att spänna fast bilbältena
eller bilbarnstolens sele så att de
sluter åt maximalt
kring barnets
kropp, även på korta sträckor.
För optimal montering av bilbarnstolen
i framåtvänt läge bör du kontrollera att
ryggstödet vilar mot bilsätets ryggstöd
och att nackstödet inte stör.
Om du behöver ta bort nackstödet,
kontrollera att det är väl undanstuvat
eller fastsatt, för att undvika att det
förvandlas till en farlig projektil vid
häftig inbromsning.
Barn under 10 år ska inte åka i
framåtvänt läge i framsätet, utom då
de bakre sittplatserna är upptagna av
andra barn eller om de bakre stolarna
inte kan användas.
Koppla ur passagerarkrockkudden
när en bilbarnstol av bakåtvänd typ
monteras i framsätet.
Barnet riskerar annars att skadas
allvarligt då krockkudden aktiveras.
Lämna av säkerhetsskäl inte:


- ett eller flera barn ensamma utan
tillsyn i bilen,

- barn eller djur i en bil utsatt för
starkt solljus och med rutorna
stängda,

- nycklarna inom räckhåll för barnen i
kupén.
Använd barnlåset för att hindra att
bildörrarna öppnas av misstag.
Kom ihåg att inte öppna bakrutorna
mer än en tredjedel.
Förse bakrutorna med sidogardiner, för
att skydda små barn mot solstrålar.


Montering av bälteskudde

Den del av bältet som är avsedd för
bröstkorgen ska placeras på barnets
axel utan att ligga an mot halsen.
Kontrollera att bältets höftdel är
placerat över barnets lår.
CITROËN rekommenderar en
bälteskudde med ryggstöd och
bältesstyrning i axelhöjd.

102


Köra med släp

Mer information om vikter finns i
bilhandlingarna (registreringsbevis
etc.) eller under rubrik 8, avsnitt
"Vikter".
KÖRA MED SLÄP (SLÄPVAGN, HUSVAGN, BÅT)


Fördelning av lasten

Fördela lasten jämnt över släpet, så att
de tyngsta föremålen ligger närmast
axeln och så att tyngden på dragkulan
närmar sig högsta tillåtna vikt, utan att
överskrida den.

Motorkylning

Vid körning med släp i backe ökar
kylarvätskans temperatur. Eftersom fläkten styrs elektriskt beror
dess avkylningskapacitet inte på
motorns varvtal.
Tvärtom ska du använda ett högt
växelläge för att minska motorns
varvtal och reducera hastigheten.
Ge alltid akt på kylarvätskans
temperatur.


Rekommendationer vid körning

Det bogserade fordonet skall ha
fritt rullande hjul och växellådan i
neutralläge.

103


Köra med släp

TILLBEHÖR
5


Korrekt användning

I vissa fall av speciellt krävande
användning (dragning av maximal
last i brant backe vid hög
temperatur), begränsar motorn
automatiskt sin effekt. I detta fall
kan luftkonditioneringen stängas av
automatiskt för att öka motoreffekten.


Däck

Kontrollera att bilens (se rubrik 8 i
avsnitt "Identifieringsuppgifter")
och släpvagnens däcktryck
överensstämmer med de tryck som
rekommenderas av tillverkaren.
Rubrik 6, avsnitt "Nivåer". Stanna bilen och stäng av
motorn så fort som möjligt
om kontrollampan för
motortemperatur tänds.
Bromsar

Vid körning med släp blir
bromssträckan längre. Kör därför
försiktigt, växla ner i god tid och
bromsa mjukt.

Dragkrok

Vi rekommenderar dig att använda
CITROËNS orginaldragkrok och
tillhörande elsats. Dessa delar har
testats och godkänts för just din bil. Låt
också en CITROËN-verkstad utföra
monteringen.
Om monteringen sker av en annan
verkstad än CITROËN, måste man
använda de elektriska anordningarna
bak på bilen samt följa tillverkarens
rekommendationer.
I enlighet med ovanstående
allmänna föreskrifter, vill vi fästa din
uppmärksamhet på risken som är
förknippad med montering av elektriska
tillbehör som inte rekommenderas av
CITROËN. En sådan montering kan
förorsaka fel i bilens elsystem. Var
vänlig och kontakta tillverkaren före
monteringen.
Larmsystem mot inbrott,
stöldskyddsgraverade rutor,
förbandslåda, reflexväst, parkeringshjälp
fram och bak, varningstriangel, låsbara
hjulbultar till aluminiumfälgar...

Sätesöverdrag som är kompatibla
med krockkuddar för framsäte,
passagerarsoffa, gummimatta,
golvmatta, snökedjor, gardin,
cykelhållare på baklucka, ...

ANDRA TILLBEHÖR

Dessa tillbehör och delar som har
testats och vars tillförlitlighet och
säkerhet har godkänts, är alla
anpassade till din bil. Ett brett sortiment
av originaldelar finns.
Utrustningar för hantverkare
I tillbehörskatalogen kan du läsa mer
om till exempel:
Laststopp (alla typer).
Lastrulle.
Dragkrok, elsats för dragkrok:
dragkroken måste monteras på en
CITROËN-verkstad.
Skiljeväggar och skiljegaller,
skyddsgolv av slätt och halksäkert trä.
Skyddsgaller.


Sidvind

Vid körning med släp ökar också bilens
känslighet för sidvind. Kör därför mjukt
och med reducerad hastighet.
ABS
/ ESC

ABS- eller ESC-systemet påverkar
endast bilen, inte släpvagnen eller
husvagnen.

Parkeringshjälp bak

Hjälpsystemet är urkopplat då bilen
används som dragfordon.

Det finns även en produktserie som
är uppbyggd kring komfort, fritid och
underhåll:

Utrustning

104


Bilradio, handsfreeutrustning, högtalare,
CD-växlare, navigationssystem, USB
Box, videopaket...
Oavsett vilka audio- och
telematiksystem som erbjuds på
marknaden innebär de tekniska kraven
som är förknippade med monteringen
av dessa produkter att man tar
hänsyn till deras speciella egenskaper
och deras kompatibilitet med
standardutrustningen i bilen. Be om mer
information på en CITROËN-verkstad. För att undvika att mattan fastnar i
pedalerna:


- se till att mattan och dess fästen är
rätt placerade,

- placera aldrig flera mattor ovanpå
varandra.


Max. vikter på lasthållare


- Lasträcke: 120 kg.

- Lastbågar direkt på tak: 100 kg.

- Lastbågar på takrelingar: 75 kg.

Montering av sändare för
radiokommunikation
Före eftermontering av sändare för
radiokommunikation med utvändig
antenn på bilen, rekommenderar vi att
du kontaktar CITROËN.
Din CITROËN-verkstad kan
informera om vilka krav som gäller
för de sändare (frekvensband, max.
utgångseffekt, antennläge, specifika
installationsvillkor) som kan monteras
enligt direktivet om radiostörningar
(elektromagnetisk kompatibilitet) hos
fordon (2004/104/EG).

Stänkskydd fram, stänkskydd
bak, 15/17-tums aluminiumfälgar,
hjulhusbeklädnad, läderratt, ...

Spolarvätska, rengörings- och
bilvårdsprodukter för inredning och
kaross, reservlampor, ...
Montering av en utrustning eller
ett elektriskt tillbehör som inte
rekommenderas av CITROËN
kan leda till funktionsstörningar i bilens
elsystem. Vi hoppas att du lägger
denna information på minnet och
vi rekommenderar att du kontaktar
en märkesrepresentant, som kan
presentera rekommenderade tillbehör
och utrustningar.
Beroende på landet där bilen saluförs
är reflexvästarna, varningstrianglarna
och reservlamporna obligatoriska i
bilen.

Telematikboxen "Active Fleet Data"
Telematikboxen är ansluten direkt
till bilen (multiplexnätet: "Full CAN")
och används tillsammans med en
nyckelfärdig tjänst för att sända
följande information i realtid:


- körd sträcka,

- sträcka som återstår före nästa
service,

- varningar och fel (oljenivå,
kylvätskenivå, oljetemperaturer,
kylvätsketemperatur, etc...).
På så sätt kan hela vagnparker
hanteras optimeras med avseende
på uppföljning och administration av
företagets bilar.
Beroende på land, kontakta CITROËN
för ytterligare information.

Samarbete för bättre prestanda och
renare miljö

Innovationer för bättre prestanda
I över 40 år har forsknings- och
utvecklingsteamen hos TOTAL tagit
fram smörjmedel till CITROËN som
är optimerade för de senaste tekniska
innovationerna i CITROËNS bilar.
Både för att vinna rallytävlingar och för
vardagskörning.
För dig betyder det att du får bästa möjliga
motorprestanda.

Ett optimalt skydd i motorn
Genom att använda smörjmedel
från TOTAL i din CITROËN,
bidrar du till att öka motorns
livslängd och prestanda,
samtidigt som du skyddar
miljön.

rekommenderar

106


Öppning av motorhuven




ÖPPNA MOTORHUVEN

Motorhuvsstötta

Fäst stöttan, som indikeras av en dekal
på den vänstra sidan av bilen, för att
hålla motorhuven öppen.
Sätt tillbaka stöttan varsamt i sin
hållare, innan du stänger motorhuven.


Utifrån

Lyft upp motorhuven en aning genom
att föra in handen med handflatan
nedåt, så att du lättare kommer åt
handtaget.
Tryck handtaget åt vänster. Lyft upp
motorhuven.


Inifrån

Dra reglaget som finns under
instrumentbrädan mot dig. Motorhuven
låses upp.


Stäng motorhuven så här

Sänk ned motorhuven och släpp den i
slutet av rörelsen. Kontrollera att den
sitter stadigt fast.
Öppna inte motorhuven i kraftig vind.

Under motorhuven

107
KONTROLLER
6


BENSINMOTOR




1. Behållare för vindrutespolare.

2. Säkringshållare.

3. Behållare för kylarvätska.

4. Behållare för broms- och
kopplingsvätska.

5. Luftfilter.

6. Oljemätsticka.

7. Påfyllning av motorolja.

8. Behållare för servostyrningsolja.


Batterianslutningar:
+ Anslutningspunkt plus.
- Anslutningspunkt minus (jord). Iakta alltid stor försiktighet vid åtgärder
i motorrummet.

Under motorhuven

108


DIESELMOTOR


4. Behållare för broms- och
kopplingsvätska.

5. Luftfilter.

6. Manuell oljemätsticka.
7. Påfyllning av motorolja.

8. Behållare för servostyrningsolja.

9. Handpump.



1. Behållare för vindrutespolare.

2. Säkringshållare.

3. Behållare för kylarvätska.

Batterianslutningar:
+ Anslutningspunkt plus.
- Anslutningspunkt minus (jord). Iakta alltid stor försiktighet vid åtgärder i motorrummet.
