Hladina náplní

109
KONTROLY
6

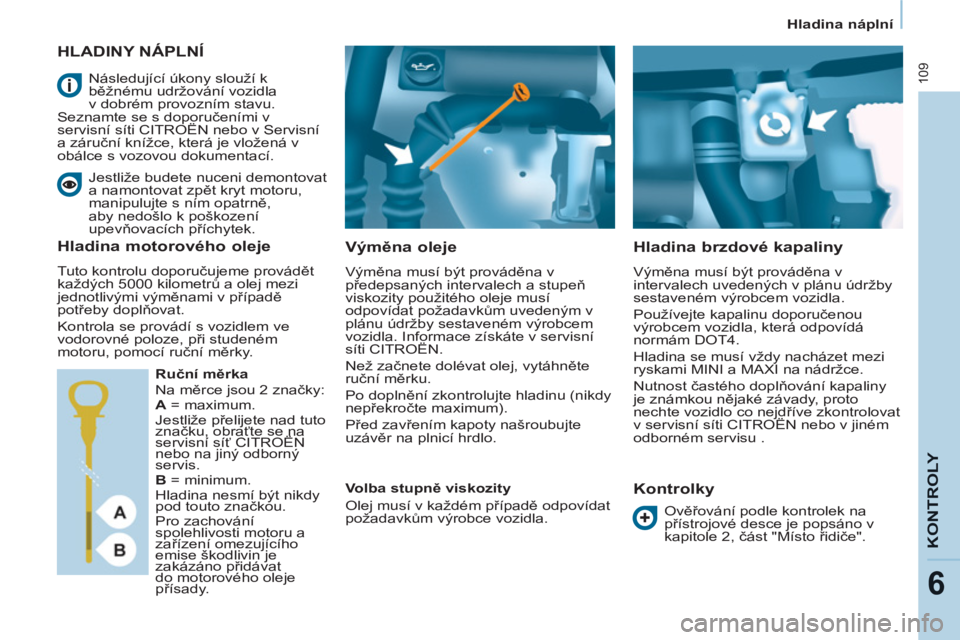

HLADINY NÁPLNÍ

Výměna oleje

Výměna musí být prováděna v
předepsaných intervalech a stupeň
viskozity použitého oleje musí
odpovídat požadavkům uvedeným v
plánu údržby sestaveném výrobcem
vozidla. Informace získáte v servisní
síti CITROËN.
Než začnete dolévat olej, vytáhněte
ruční měrku.
Po doplnění zkontrolujte hladinu (nikdy
nepřekročte maximum).
Před zavřením kapoty našroubujte
uzávěr na plnicí hrdlo.


Hladina brzdové kapaliny

Výměna musí být prováděna v
intervalech uvedených v plánu údržby
sestaveném výrobcem vozidla.
Používejte kapalinu doporučenou
výrobcem vozidla, která odpovídá
normám DOT4.
Hladina se musí vždy nacházet mezi
ryskami MINI a MAXI na nádržce.
Nutnost častého doplňování kapaliny
je známkou nějaké závady, proto
nechte vozidlo co nejdříve zkontrolovat
v servisní síti CITROËN nebo v jiném
odborném servisu .


Kontrolky

Jestliže budete nuceni demontovat
a namontovat zpět kryt motoru,
manipulujte s ním opatrně,
aby nedošlo k poškození
upevňovacích příchytek.


Hladina motorového oleje

Tuto kontrolu doporučujeme provádět
každých 5000 kilometrů a olej mezi
jednotlivými výměnami v případě
potřeby doplňovat.
Kontrola se provádí s vozidlem ve
vodorovné poloze, při studeném
motoru, pomocí ruční měrky.

Ruční měrka
Na měrce jsou 2 značky:

A
= maximum.
Jestliže přelijete nad tuto
značku, obraťte se na
servisní síť CITROËN
nebo na jiný odborný
servis.

B
= minimum.
Hladina nesmí být nikdy
pod touto značkou.
Pro zachování
spolehlivosti motoru a
zařízení omezujícího
emise škodlivin je
zakázáno přidávat
do motorového oleje
přísady.

Volba stupně viskozity
Olej musí v každém případě odpovídat
požadavkům výrobce vozidla.
Následující úkony slouží k
běžnému udržování vozidla
v dobrém provozním stavu.
Seznamte se s doporučeními v
servisní síti CITROËN nebo v Servisní
a záruční knížce, která je vložená v
obálce s vozovou dokumentací.
Ověřování podle kontrolek na
přístrojové desce je popsáno v
kapitole 2, část "Místo řidiče".

Hladina náplní

11 0

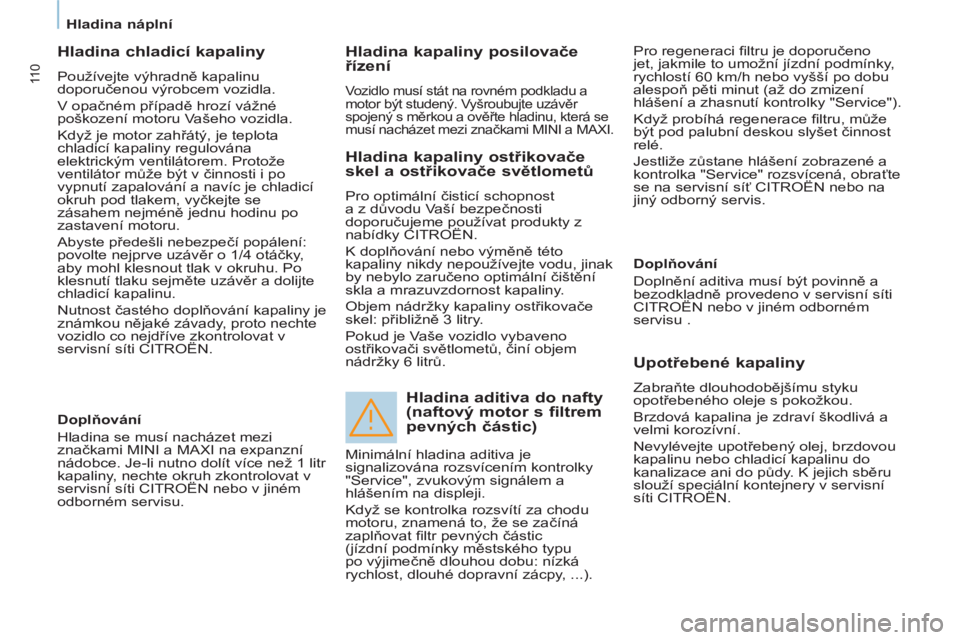

Hladina chladicí kapaliny

Používejte výhradně kapalinu
doporučenou výrobcem vozidla.
V opačném případě hrozí vážné
poškození motoru Vašeho vozidla.
Když je motor zahřátý, je teplota
chladicí kapaliny regulována
elektrickým ventilátorem. Protože
ventilátor může být v činnosti i po
vypnutí zapalování a navíc je chladicí
okruh pod tlakem, vyčkejte se
zásahem nejméně jednu hodinu po
zastavení motoru.
Abyste předešli nebezpečí popálení:
povolte nejprve uzávěr o 1/4 otáčky,
aby mohl klesnout tlak v okruhu. Po
klesnutí tlaku sejměte uzávěr a dolijte
chladicí kapalinu.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejdříve zkontrolovat v
servisní síti CITROËN.

Hladina kapaliny posilovače
řízení

Vozidlo musí stát na rovném podkladu a
motor být studený. Vyšroubujte uzávěr
spojený s měrkou a ověřte hladinu, která se
musí nacházet mezi značkami MINI a MAXI.

Pro regeneraci fi ltru je doporučeno
jet, jakmile to umožní jízdní podmínky,
rychlostí 60 km/h nebo vyšší po dobu
alespoň pěti minut (až do zmizení
hlášení a zhasnutí kontrolky "Service").
Když probíhá regenerace fi ltru, může
být pod palubní deskou slyšet činnost
relé.
Jestliže zůstane hlášení zobrazené a
kontrolka "Service" rozsvícená, obraťte
se na servisní síť CITROËN nebo na
jiný odborný servis.

Doplňování
Hladina se musí nacházet mezi
značkami MINI a MAXI na expanzní
nádobce. Je-li nutno dolít více než 1 litr
kapaliny, nechte okruh zkontrolovat v
servisní síti CITROËN nebo v jiném
odborném servisu.



Hladina kapaliny ostřikovače
skel a ostřikovače světlometů

Pro optimální čisticí schopnost
a z důvodu Vaší bezpečnosti
doporučujeme používat produkty z
nabídky CITROËN.
K doplňování nebo výměně této
kapaliny nikdy nepoužívejte vodu, jinak
by nebylo zaručeno optimální čištění
skla a mrazuvzdornost kapaliny.
Objem nádržky kapaliny ostřikovače
skel: přibližně 3 litry.
Pokud je Vaše vozidlo vybaveno
ostřikovači světlometů, činí objem
nádržky 6 litrů.


Hladina aditiva do nafty
(naftový motor s filtrem
pevných částic)


Doplňování
Doplnění aditiva musí být povinně a
bezodkladně provedeno v servisní síti
CITROËN nebo v jiném odborném
servisu .



Upotřebené kapaliny

Zabraňte dlouhodobějšímu styku
opotřebeného oleje s pokožkou.
Brzdová kapalina je zdraví škodlivá a
velmi korozívní.
Nevylévejte upotřebený olej, brzdovou
kapalinu nebo chladicí kapalinu do
kanalizace ani do půdy. K jejich sběru
slouží speciální kontejnery v servisní
síti CITROËN. Minimální hladina aditiva je
signalizována rozsvícením kontrolky
"Service", zvukovým signálem a
hlášením na displeji.
Když se kontrolka rozsvítí za chodu
motoru, znamená to, že se začíná
zaplňovat fi ltr pevných částic
(jízdní podmínky městského typu
po výjimečně dlouhou dobu: nízká
rychlost, dlouhé dopravní zácpy, ...).

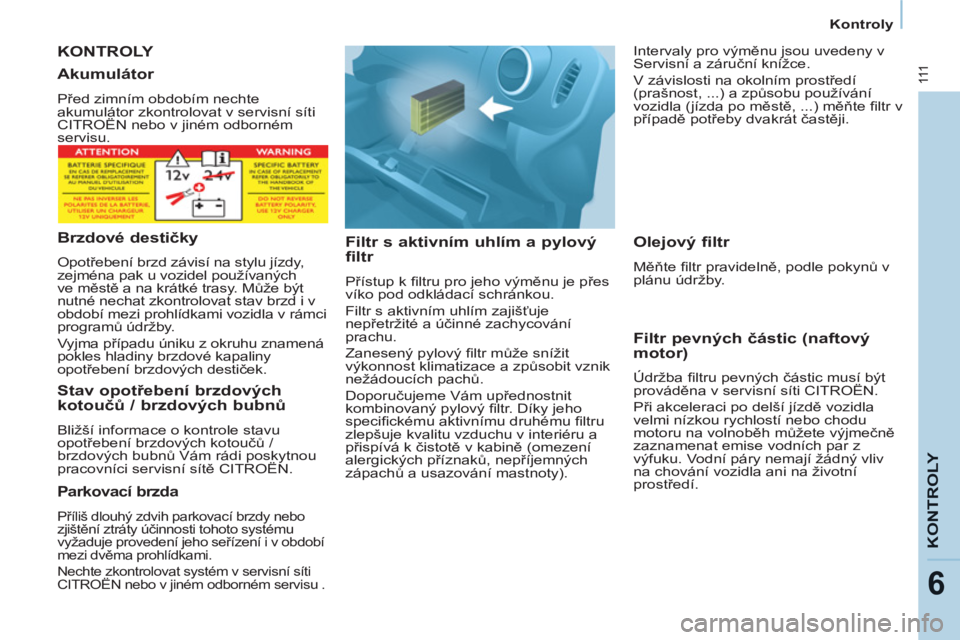

Kontroly
111
KONTROLY
6
KONTROLY

Filtr s aktivním uhlím a pylový
filtr
Přístup k fi ltru pro jeho výměnu je přes
víko pod odkládací schránkou.
Filtr s aktivním uhlím zajišťuje
nepřetržité a účinné zachycování
prachu.
Zanesený pylový fi ltr může snížit
výkonnost klimatizace a způsobit vznik
nežádoucích pachů.
Doporučujeme Vám upřednostnit
kombinovaný pylový fi ltr. Díky jeho
specifi ckému aktivnímu druhému fi ltru
zlepšuje kvalitu vzduchu v interiéru a
přispívá k čistotě v kabině (omezení
alergických příznaků, nepříjemných
zápachů a usazování mastnoty).


Filtr pevných částic (naftový
motor)
Údržba fi ltru pevných částic musí být
prováděna v servisní síti CITROËN.
Při akceleraci po delší jízdě vozidla
velmi nízkou rychlostí nebo chodu
motoru na volnoběh můžete výjmečně
zaznamenat emise vodních par z
výfuku. Vodní páry nemají žádný vliv
na chování vozidla ani na životní
prostředí.


Akumulátor

Před zimním obdobím nechte
akumulátor zkontrolovat v servisní síti
CITROËN nebo v jiném odborném
servisu.


Brzdové destičky

Opotřebení brzd závisí na stylu jízdy,
zejména pak u vozidel používaných
ve městě a na krátké trasy. Může být
nutné nechat zkontrolovat stav brzd i v
období mezi prohlídkami vozidla v rámci
programů údržby.
Vyjma případu úniku z okruhu znamená
pokles hladiny brzdové kapaliny
opotřebení brzdových destiček.


Stav opotřebení brzdových
kotoučů / brzdových bubnů

Bližší informace o kontrole stavu
opotřebení brzdových kotoučů /
brzdových bubnů Vám rádi poskytnou
pracovníci servisní sítě CITROËN.


Parkovací brzda

Příliš dlouhý zdvih parkovací brzdy nebo
zjištění ztráty účinnosti tohoto systému
vyžaduje provedení jeho seřízení i v období
mezi dvěma prohlídkami.
Nechte zkontrolovat systém v servisní síti
CITROËN nebo v jiném odborném servisu .


Olejový filtr

Měňte fi ltr pravidelně, podle pokynů v
plánu údržby. Intervaly pro výměnu jsou uvedeny v
Servisní a záruční knížce.
V závislosti na okolním prostředí
(prašnost, ...) a způsobu používání
vozidla (jízda po městě, ...) měňte fi ltr v
případě potřeby dvakrát častěji.

Kontroly

11 2

Pro ověření hladiny hlavních
náplní a kontroly některých
prvků, v souladu s plánem údržby
stanoveným výrobcem, se řiďte
stranami vyhrazenými pro typ motoru
Vašeho vozidla v Sešitu údržby a
záruk/Servisní a záruční knížce.

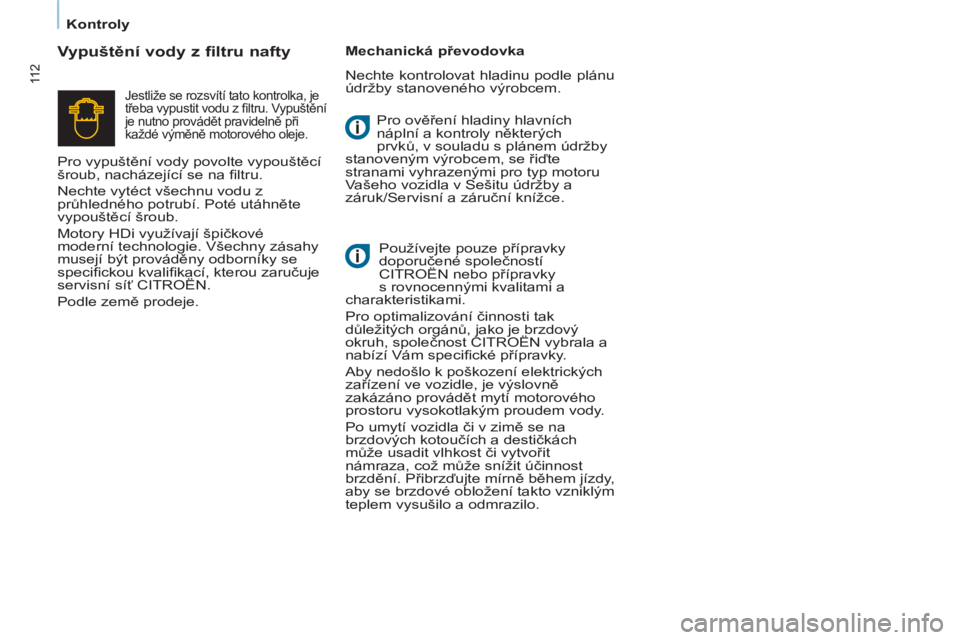

Vypuštění vody z filtru nafty

Mechanická převodovka
Nechte kontrolovat hladinu podle plánu
údržby stanoveného výrobcem.
Používejte pouze přípravky
doporučené společností
CITROËN nebo přípravky
s rovnocennými kvalitami a
charakteristikami.
Pro optimalizování činnosti tak
důležitých orgánů, jako je brzdový
okruh, společnost CITROËN vybrala a
nabízí Vám specifi cké přípravky.
Aby nedošlo k poškození elektrických
zařízení ve vozidle, je výslovně
zakázáno provádět mytí motorového
prostoru vysokotlakým proudem vody.
Po umytí vozidla či v zimě se na
brzdových kotoučích a destičkách
může usadit vlhkost či vytvořit
námraza, což může snížit účinnost
brzdění. Přibrzďujte mírně během jízdy,
aby se brzdové obložení takto vzniklým
teplem vysušilo a odmrazilo.
Jestliže se rozsvítí tato kontrolka, je
třeba vypustit vodu z fi ltru. Vypuštění
je nutno provádět pravidelně při
každé výměně motorového oleje.

Pro vypuštění vody povolte vypouštěcí
šroub, nacházející se na fi ltru.
Nechte vytéct všechnu vodu z
průhledného potrubí. Poté utáhněte
vypouštěcí šroub.
Motory HDi využívají špičkové
moderní technologie. Všechny zásahy
musejí být prováděny odborníky se
specifi ckou kvalifi kací, kterou zaručuje
servisní síť CITROËN.
Podle země prodeje.

Palivo
11 3
KONTROLY
6

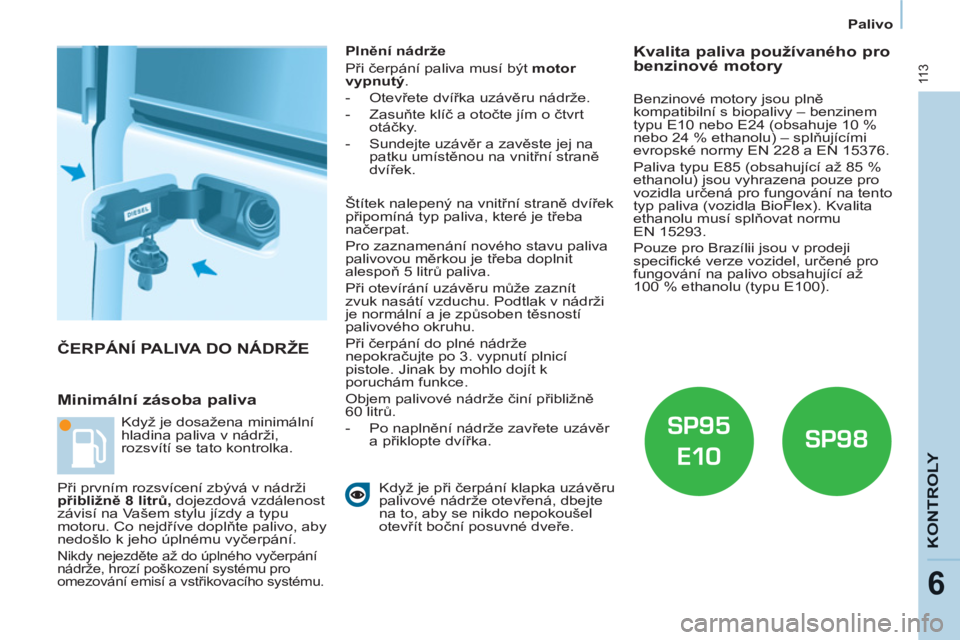

ČERPÁNÍ PALIVA DO NÁDRŽE

Minimální zásoba paliva


Plnění nádrže
Při čerpání paliva musí být motor
vypnutý
.


- Otevřete dvířka uzávěru nádrže.

- Zasuňte klíč a otočte jím o čtvrt
otáčky.

- Sundejte uzávěr a zavěste jej na
patku umístěnou na vnitřní straně
dvířek.



Když je při čerpání klapka uzávěru
palivové nádrže otevřená, dbejte
na to, aby se nikdo nepokoušel
otevřít boční posuvné dveře. Když je dosažena minimální
hladina paliva v nádrži,
rozsvítí se tato kontrolka.
Při prvním rozsvícení zbývá v nádrži
přibližně
8 litrů,
dojezdová vzdálenost
závisí na Vašem stylu jízdy a typu
motoru. Co nejdříve doplňte palivo, aby
nedošlo k jeho úplnému vyčerpání.

Nikdy nejezděte až do úplného vyčerpání
nádrže, hrozí poškození systému pro
omezování emisí a vstřikovacího systému.










Kvalita paliva používaného pro
benzinové motory
Štítek nalepený na vnitřní straně dvířek
připomíná typ paliva, které je třeba
načerpat.
Pro zaznamenání nového stavu paliva
palivovou měrkou je třeba doplnit
alespoň 5 litrů paliva.
Při otevírání uzávěru může zaznít
zvuk nasátí vzduchu. Podtlak v nádrži
je normální a je způsoben těsností
palivového okruhu.
Při čerpání do plné nádrže
nepokračujte po 3. vypnutí plnicí
pistole
. Jinak by mohlo dojít k
poruchám funkce.
Objem palivové nádrže činí přibližně
60 litrů.


- Po naplnění nádrže zavřete uzávěr
a přiklopte dvířka.

Benzinové motory jsou plně
kompatibilní s biopalivy – benzinem
typu E10 nebo E24 (obsahuje 10 %
nebo 24 % ethanolu) – splňujícími
evropské normy EN 228 a EN 15376.
Paliva typu E85 (obsahující až 85 %
ethanolu) jsou vyhrazena pouze pro
vozidla určená pro fungování na tento
typ paliva (vozidla BioFlex). Kvalita
ethanolu musí splňovat normu
EN 15293.
Pouze pro Brazílii jsou v prodeji
specifi
cké verze vozidel, určené pro
fungování na palivo obsahující až
100 % ethanolu (typu E100).

DIESEL


Palivo

11 4

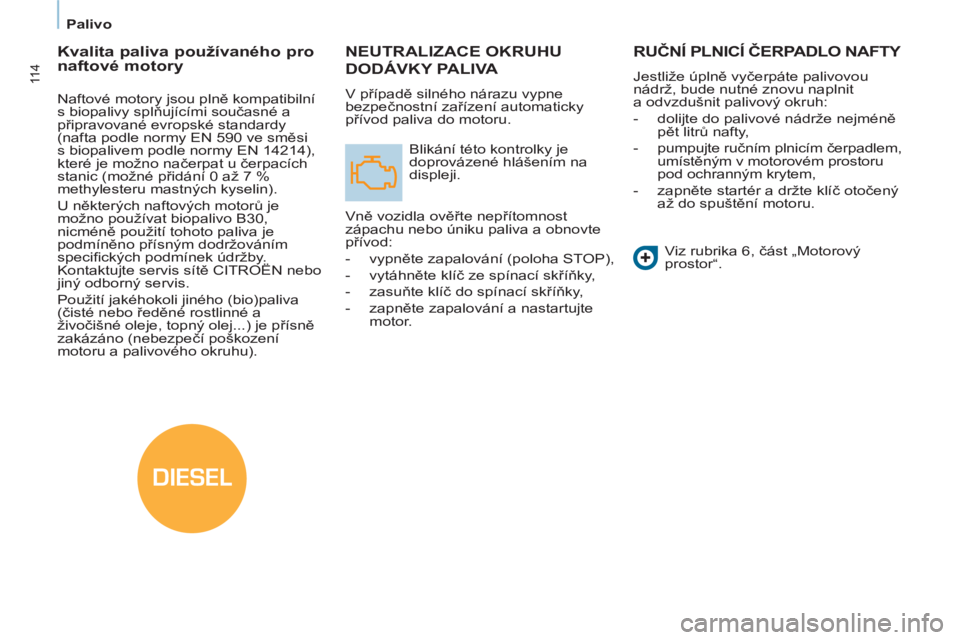

NEUTRALIZACE OKRUHU
DODÁVKY PALIVA

V případě silného nárazu vypne
bezpečnostní zařízení automaticky
přívod paliva do motoru.
Blikání této kontrolky je
doprovázené hlášením na
displeji.
Vně vozidla ověřte nepřítomnost
zápachu nebo úniku paliva a obnovte
přívod:


- vypněte zapalování (poloha STOP),

- vytáhněte klíč ze spínací skříňky,

- zasuňte klíč do spínací skříňky,

- zapněte zapalování a nastartujte
motor.

RUČNÍ PLNICÍ ČERPADLO NAFTY



Jestliže úplně vyčerpáte palivovou
nádrž, bude nutné znovu naplnit
a odvzdušnit palivový okruh:


- dolijte do palivové nádrže nejméně
pět litrů nafty,

- pumpujte ručním plnicím čerpadlem,
umístěným v motorovém prostoru
pod ochranným krytem,

- zapněte startér a držte klíč otočený
až do spuštění motoru.
Viz rubrika 6, část „Motorový
prostor“.









Kvalita paliva používaného pro
naftové motory

Naftové motory jsou plně kompatibilní
s biopalivy splňujícími současné a
připravované evropské standardy
(nafta podle normy EN 590 ve směsi
s biopalivem podle normy EN 14214),
které je možno načerpat u čerpacích
stanic (možné přidání 0 až 7 %
methylesteru mastných kyselin).
U některých naftových motorů je
možno používat biopalivo B30,
nicméně použití tohoto paliva je
podmíněno přísným dodržováním
specifi ckých podmínek údržby.
Kontaktujte servis sítě CITROËN nebo
jiný odborný servis.
Použití jakéhokoli jiného (bio)paliva
(čisté nebo ředěné rostlinné a
živočišné oleje, topný olej...) je přísně
zakázáno (nebezpečí poškození
motoru a palivového okruhu).

11 5


Baterie

RYCHLÁ NÁPOVĚD
A
7

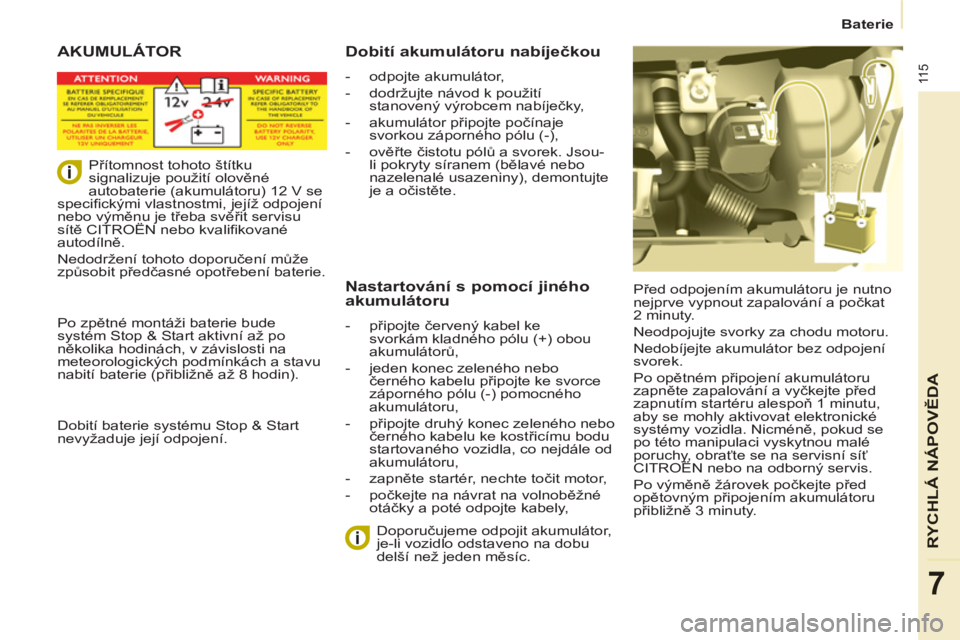

AKUMULÁTOR

Před odpojením akumulátoru je nutno
nejprve vypnout zapalování a počkat
2 minuty.
Neodpojujte svorky za chodu motoru.
Nedobíjejte akumulátor bez odpojení
svorek.
Po opětném připojení akumulátoru
zapněte zapalování a vyčkejte před
zapnutím startéru alespoň 1 minutu,
aby se mohly aktivovat elektronické
systémy vozidla. Nicméně, pokud se
po této manipulaci vyskytnou malé
poruchy, obraťte se na servisní síť
CITROËN nebo na odborný servis.
Po výměně žárovek počkejte před
opětovným připojením akumulátoru
přibližně 3 minuty.
Doporučujeme odpojit akumulátor,
je-li vozidlo odstaveno na dobu
delší než jeden měsíc.


Dobití akumulátoru nabíječkou



- odpojte akumulátor,

- dodržujte návod k použití
stanovený výrobcem nabíječky,

- akumulátor připojte počínaje
svorkou záporného pólu (-),

- ověřte čistotu pólů a svorek. Jsou-
li pokryty síranem (bělavé nebo
nazelenalé usazeniny), demontujte
je a očistěte.



Nastartování s pomocí jiného
akumulátoru


- připojte červený kabel ke
svorkám kladného pólu (+) obou
akumulátorů,

- jeden konec zeleného nebo
černého kabelu připojte ke svorce
záporného pólu (-) pomocného
akumulátoru,

- připojte druhý konec zeleného nebo
černého kabelu ke kostřicímu bodu
startovaného vozidla, co nejdále od
akumulátoru,

- zapněte startér, nechte točit motor,

- počkejte na návrat na volnoběžné
otáčky a poté odpojte kabely,




Přítomnost tohoto štítku
signalizuje použití olověné
autobaterie (akumulátoru) 12 V se
specifi ckými vlastnostmi, jejíž odpojení
nebo výměnu je třeba svěřit servisu
sítě CITROËN nebo kvalifi kované
autodílně.
Nedodržení tohoto doporučení může
způsobit předčasné opotřebení baterie.

Po zpětné montáži baterie bude
systém Stop & Start aktivní až po
několika hodinách, v závislosti na
meteorologických podmínkách a stavu
nabití baterie (přibližně až 8 hodin).


Dobití baterie systému Stop & Start
nevyžaduje její odpojení.

11 6


Baterie

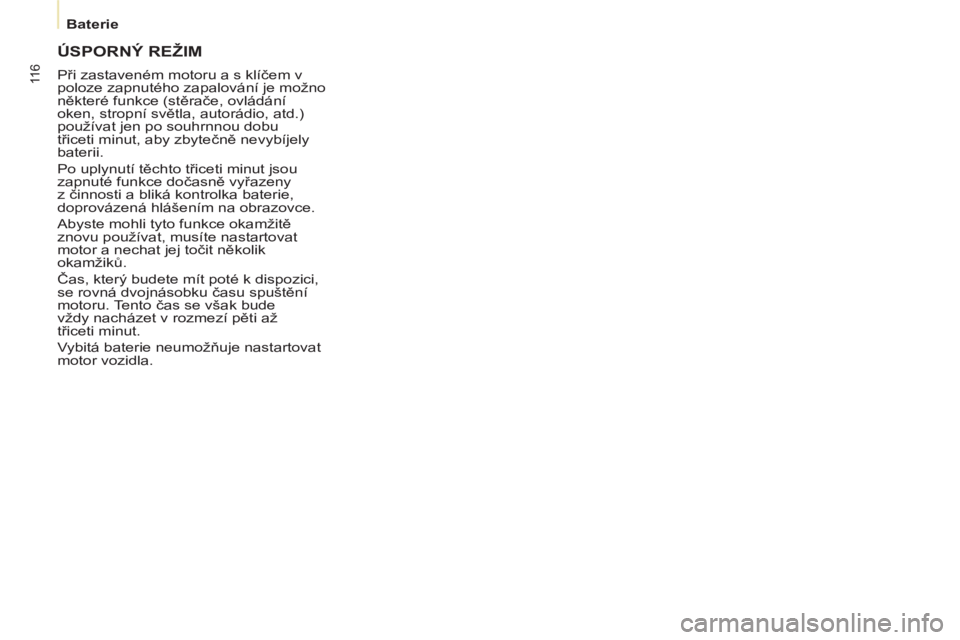

ÚSPORNÝ REŽIM

Při zastaveném motoru a s klíčem v
poloze zapnutého zapalování je možno
některé funkce (stěrače, ovládání
oken, stropní světla, autorádio, atd.)
používat jen po souhrnnou dobu
třiceti minut, aby zbytečně nevybíjely
baterii.
Po uplynutí těchto třiceti minut jsou
zapnuté funkce dočasně vyřazeny
z činnosti a bliká kontrolka baterie,
doprovázená hlášením na obrazovce.
Abyste mohli tyto funkce okamžitě
znovu používat, musíte nastartovat
motor a nechat jej točit několik
okamžiků.
Čas, který budete mít poté k dispozici,
se rovná dvojnásobku času spuštění
motoru. Tento čas se však bude
vždy nacházet v rozmezí pěti až
třiceti minut.
Vybitá baterie neumožňuje nastartovat
motor vozidla.

Výměna kola

11 7
7


1. UMÍSTĚNÍ VOZIDLA



- Povinně se přesvědčte, že všichni
cestující vystoupili z vozidla a
stojí na místě zaručujícím jejich
bezpečnost.

- Znehybněte vozidlo na pokud
možno vodorovném, pevném a
nekluzkém povrchu.

- Zatáhněte ruční brzdu, vypněte
zapalování a zařaďte první
převodový stupeň nebo zpátečku.
- Pokud je k dispozici, umístěte
klín za kolo úhlopříčně protilehlé
vyměňovanému kolu.
Když je vozidlo vybavené tažným
zařízením, je někdy nutné vozidlo
mírně přizvednout pro usnadnění
vyjímání rezervního kola z jeho nosiče.
Na nerovném terénu a/nebo při
přepravě těžkého nákladu se obraťte
se na servisní síť CITROËN nebo na
jiný odborný servis.
VÝMĚNA KOLA

2. NÁŘADÍ



- Nářadí je uloženo v odkládacím
prostoru umístěném pod předním
levým sedadlem. Je-li třeba,
posuňte sedadlo pro přístup ke
schránce ze zadní strany.

- Odšroubujte matici a vyjměte
zvedák a kliku.


1.
Klika na demontáž kola.

2.
Zvedák.

3.
Nástroj na demontáž ozdobného
hliníkového krytu kola.

4.
Klín.
Zvedák a veškeré nářadí jsou
specifi cky určené pro Vaše vozidlo.
Nepoužívejte je k jiným účelům.

Výměna kola

11 8

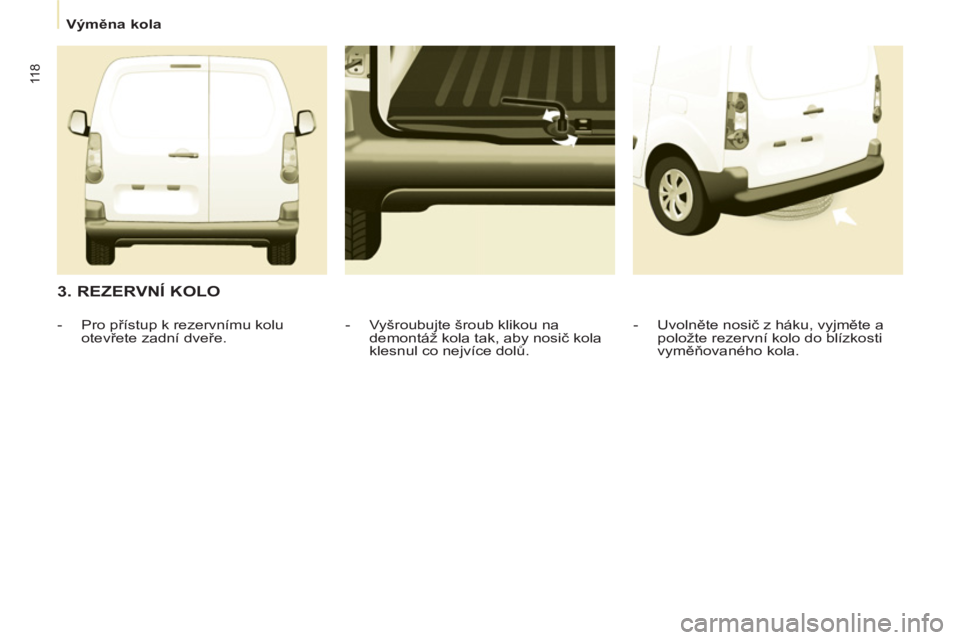

3. REZERVNÍ KOLO


- Uvolněte nosič z háku, vyjměte a
položte rezervní kolo do blízkosti
vyměňovaného kola.

- Vyšroubujte šroub klikou na
demontáž kola tak, aby nosič kola
klesnul co nejvíce dolů.

- Pro přístup k rezervnímu kolu
otevřete zadní dveře.
