CITROEN BERLINGO ELECTRIC 2017 Libretti Di Uso E manutenzione (in Italian)

01-15 Stampato nell'UE
Italien

CRÉATIVE TECHNOLOGIE
2015 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Seenk
Interak
15BEL.0660
Italien

GUIDA D'USO - SUPPLEMENTO

1

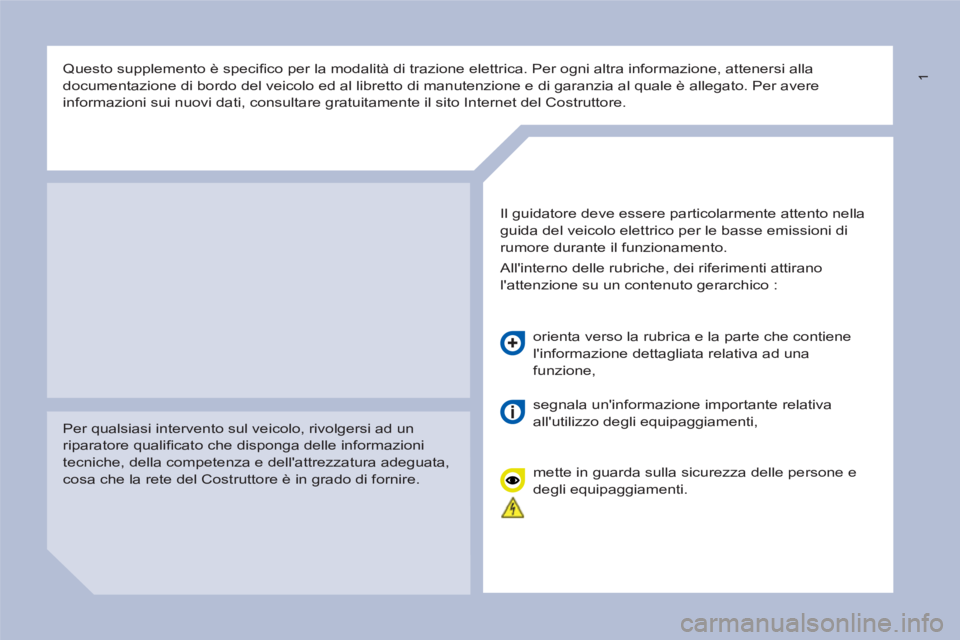

Questo supplemento è specifi co per la modalità di trazione elettrica. Per ogni altra informazione, attenersi alla
documentazione di bordo del veicolo ed al libretto di manutenzione e di garanzia al quale è allegato. Per avere
informazioni sui nuovi dati, consultare gratuitamente il sito Internet del Costruttore.

Per qualsiasi intervento sul veicolo, rivolgersi ad un
riparatore qualifi cato che disponga delle informazioni
tecniche, della competenza e dell'attrezzatura adeguata,
cosa che la rete del Costruttore è in grado di fornire.
Il guidatore deve essere particolarmente attento nella
guida del veicolo elettrico per le basse emissioni di
rumore durante il funzionamento.
All'interno delle rubriche, dei riferimenti attirano
l'attenzione su un contenuto gerarchico :
orienta verso la rubrica e la parte che contiene
l'informazione dettagliata relativa ad una
funzione,
segnala un'informazione importante relativa
all'utilizzo degli equipaggiamenti,
mette in guarda sulla sicurezza delle persone e
degli equipaggiamenti.

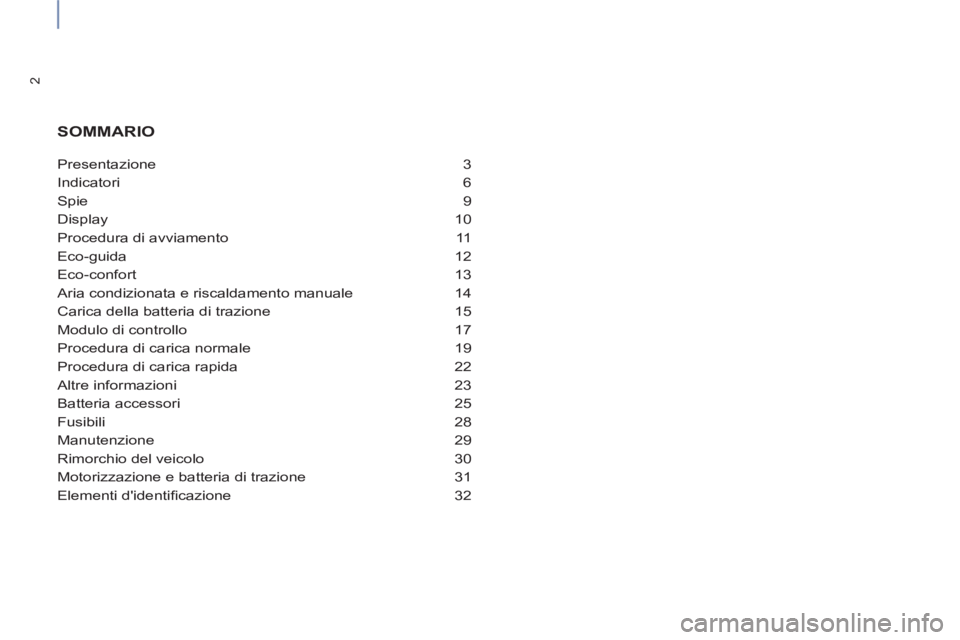

2
Presentazione 3
Indicatori 6
Spie 9
Display 10
Procedura di avviamento 11
Eco-guida 12
Eco-confort 13
Aria condizionata e riscaldamento manuale 14
Carica della batteria di trazione 15
Modulo di controllo 17
Procedura di carica normale 19
Procedura di carica rapida 22
Altre informazioni 23
Batteria accessori 25
Fusibili 28
Manutenzione 29
Rimorchio del veicolo 30
Motorizzazione e batteria di trazione 31
Elementi d'identifi cazione 32

SOMMARIO

3
PRESENTAZIONE

PRESENTAZIONE

Circuito elettrico

Presa di carica normale
p.19 Presa di carica rapida
p.22
Circuito elettrico 300 Volt
p.23 Batteria accessori 12 Volt
p.25 Batterie di trazione
p.23

4

Posto di guida

Quadro strumenti
p.5 Leva di selezione delle marce
p.11
Display
p.10

5

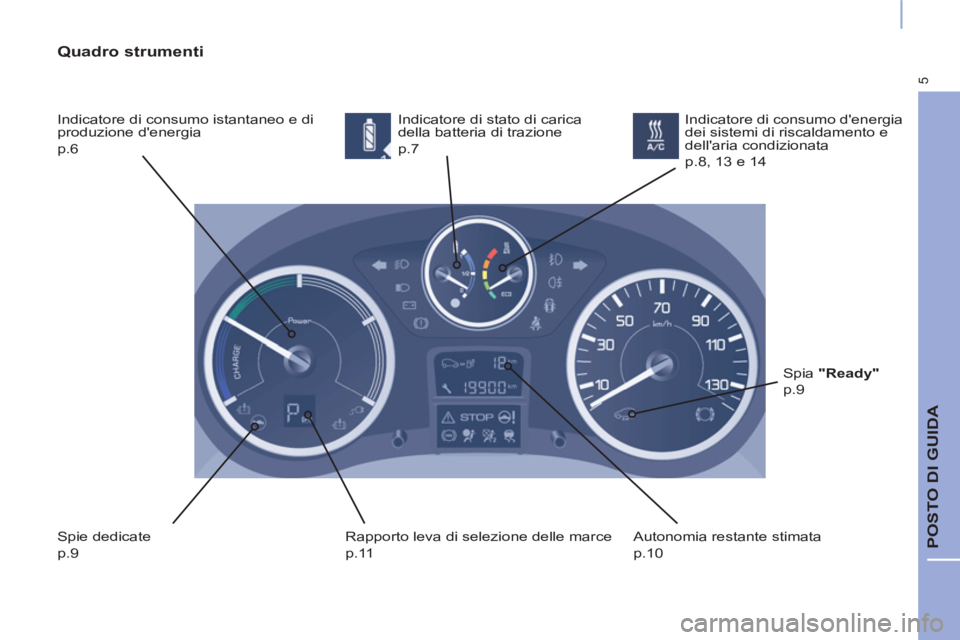

POSTO DI GUIDA


Quadro strumenti

Indicatore di consumo istantaneo e di
produzione d'energia
p.6 Indicatore di stato di carica
della batteria di trazione
p.7
Spie dedicate
p.9 Rapporto leva di selezione delle marce
p.11 Autonomia restante stimata
p.10 Indicatore di consumo d'energia
dei sistemi di riscaldamento e
dell'aria condizionata
p.8, 13 e 14
Spia "Ready"

p.9

6

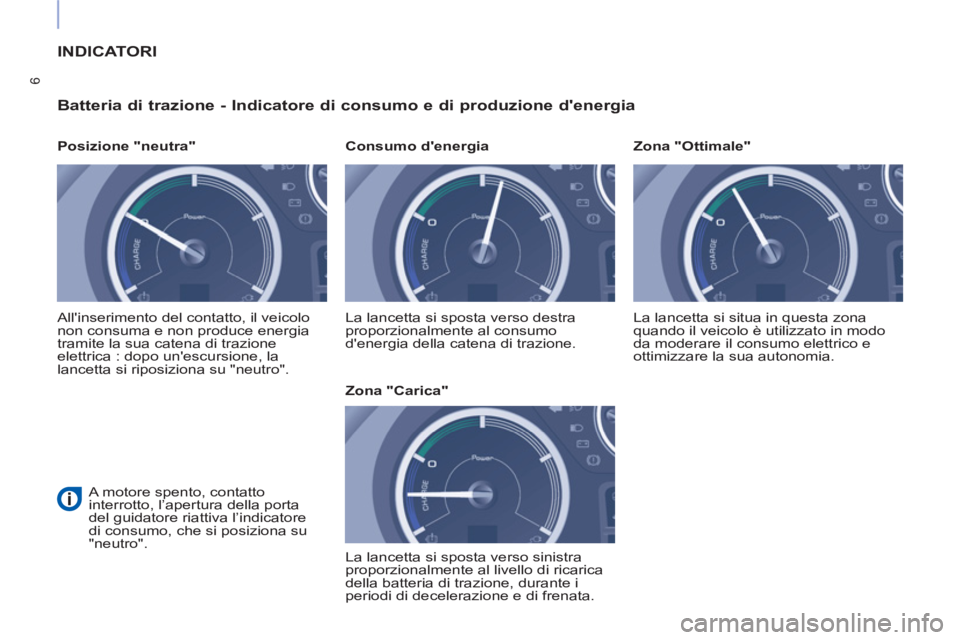

INDICATORI

Batteria di trazione - Indicatore di consumo e di produzione d'energia



Posizione "neutra"
All'inserimento del contatto, il veicolo
non consuma e non produce energia
tramite la sua catena di trazione
elettrica : dopo un'escursione, la
lancetta si riposiziona su "neutro".
A motore spento, contatto
interrotto, l’apertura della porta
del guidatore riattiva l’indicatore
di consumo, che si posiziona su
"neutro". La lancetta si sposta verso destra
proporzionalmente al consumo
d'energia della catena di trazione.

Consumo d'energia
La lancetta si sposta verso sinistra
proporzionalmente al livello di ricarica
della batteria di trazione, durante i
periodi di decelerazione e di frenata.

Zona "Carica" La lancetta si situa in questa zona
quando il veicolo è utilizzato in modo
da moderare il consumo elettrico e
ottimizzare la sua autonomia.


Zona "Ottimale"
