CâMARA dE MARC h A - ATRÁS
a câmara de marcha-atrás é activada
automaticamente ao engrenar a
marcha-atrás.
a imagem é apresentada no a tablete
táctil.
a função de câmara de marcha-atrás
pode ser completada pela ajuda ao
estacionamento.
a câmara de marcha-atrás não
pode, em caso algum, substituir a
vigilância do condutor

.Lavagem de alta pressão


a quando da lavagem do seu
veículo, não direccione a pistola a
uma distância inferior a 30
cm da
óptica da câmara.
a representação visual dos traços
permite auxilia

r na manobra.
s

ão representados como um traçado
"no solo" que não permite situar o
veículo relativamente a obstáculos
altos (por exemplo: outros veículos, ...)
É normal verificar-se uma deformação
da imagem. Os traços azuis representam a
direcção geral do veículo (o desvio
corresponde à largura do seu veículo
sem os espelhos retrovisores)
O traço vermelho representa a
distância de aproximadamente 30
cm
após o limite do pára-choques traseiro
do seu veículo.
Os traços verdes representam as
distâncias de aproximadamente
1 e 2 metros após o limite do pára-
choques traseiro do seu veículo.
a
s curvas azuis turquesa representam
os raios de viragem máxima.a abertura da porta da mala fará
com que a visualização deixe de
ser apresentada.
l

impe periodicamente a câmara de
marcha-atrás com um pano macio, não
húmido.
ajuda ao estacionamenrto
seGurança
5

127
Berlingo-2-VU_pt_Chap07_Verification_ed01-2015Berlingo-2-VU_pt_Chap07_Verification_ed01-2015
NÍVEIS
Mudança do óleo do motor
a efectuar imperativamente nos
intervalos previstos em conformidade
com o plano de manutenção do
construtor
. Consulte as indicações da
rede C
itr OË n .
a

ntes do enchimento, retire a vareta
manual.
Verifique o nível após o abastecimento
(nunca ultrapasse a indicação maxi).
a

perte novamente o tampão do cárter
antes de fechar o capot.
Nível do líquido dos travões
a substituição deve ser efectuada
imperativamente nos intervalos
previstos, de acordo com o plano de
manutenção do construtor
.
u

tilize os líquidos recomendados pelo
construtor e em conformidade com as
n

ormas d O t 4.
O nível deverá situar-se entre as marcas
MINI e MAXI situadas no depósito.
C
itr OË na
necessidade de
acrescentar frequentemente líquido
indica uma avaria que deverá ser
verificada o mais cedo possível pela
ou por uma oficina qualificada.
Luzes avisadoras
se for necessário desmontar/
montar o embelezador do motor ,
manuseie-o com precaução para não
deteriorar os grampos de fixação.
Nível do óleo
É recomendável que efectue este
controlo a cada 5000 kms e, se
necessário, reponha os níveis entre
duas mudanças de óleo.
O controlo deverá ser efectuado com o
veículo num plano horizontal e com o
motor frio, com o auxílio da vareta de
medição manual.
Vareta de medição manual
Selecção do grau de viscosidade
e

m todos os casos, o óleo escolhido
deverá satisfazer as normas de
qualidade do construtor.
e
stas operações são da
manutenção usual do bom estado
do seu veículo. Consulte as
indicações na rede C itr OË n ou no
guia de manutenção e de garantias
junto à pasta com os documentos de
bordo.
A verificação através das luzes
avisadoras no quadro de bordo é
abordada na rubrica 2, consulte a
parte "Posto de condução".
d
uas marcações de
nível na vareta:
A = máximo
s

e ultrapassar esta
marca, consulte a rede
C
itr OË n ou uma
oficina qualificada.
B = mínimo
Nunca deixe o nível ficar
abaixo desta marca.
Para preservar a
fiabilidade dos motores
e dos dispositivos
antipoluição, a utilização
de aditivos no óleo do
motor é interdita.
VeriFiCações
7
níveis

138
Berlingo-2-VU_pt_Chap07_Verification_ed01-2015Berlingo-2-VU_pt_Chap07_Verification_ed01-2015
Enchimento / Abastecimento de
aditivo AdBlue®
Precauções a seguir
u
tilize somente o aditivo
a
dBlue® em
conformidade com a norma
is

O 22241.
O aditivo
a
dBlue
® é uma solução à
base de ureia.
Este líquido é inflamável, incolor e
inodoro.
Conservar em local fresco.
Bidão (5

ou 10

l), frasco (1,89 l) de
AdBlue
®
Deve verificar a validade da data de
validade.
l

eia as indicações que se encontram
no rótulo.
Certifique-se de que possui um tubo
de enchimento adaptado, fornecido ou
não com o bidão.
Enchimento
em caso de derrames, limpe o aro
do bocal do reservatório com a
ajuda de um pano húmido.
n

o caso de projeções de
a
dBlue, lave
imediatamente com água fria ou limpe
com o auxílio de um pano húmido e
limpo.
Caso o aditivo tenha cristalizado,
elimine-o com o auxílio de uma
esponja e de água quente.
a

ssegure-se de que o seu veículo se
encontra estacionado numa superfície
plana e horizontal.
Vire o conteúdo do bidão / frasco no
reservatório dedicado.
a

pós o enchimento do depósito de
aditivo, respeite as seguintes regras:
-
l igue a ignição sem arrancar.
-
e spere 10 segundos antes de ligar
o motor.
n

ão deite fora o bidão / frasco
de
a dBlue
® vazio com o lixo
doméstico.
d

eposite-os num contentor próprio
para o efeito ou entregue-os no seu
Ponto de Venda.
aditivo adBlue®

140
Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015
BATERIA
antes de desligar a bateria, deve
aguardar 2 minutos após desligar a
ignição.
n

ão desligue os terminais da bateria
com o motor a trabalhar.
n

ão carregue as baterias sem ter
desligado os terminais.
s

empre que se ligar a bateria após
ter sido desligada, ligue a ignição e
aguarde 1
minuto antes de efectuar o
arranque para permitir a inicialização
dos sistemas electrónicos.
s e, porém,
depois desta operação subsistirem
ligeiras perturbações, contacte a rede
CITROËN ou uma oficina qualificada.
a

pós substituir as lâmpadas, aguarde
cerca de 3
minutos para voltar a ligar
a bateria.
d

urante uma paragem
prolongada, superior a um mês, é
aconselhável desligar a bateria.
Para carregar a bateria com um
carregador de baterias:
- desligue a bateria.
- r espeite as instruções de
utilização fornecidas pelo fabricante
do carregador.
-
l igue começando pelo borne (-).
-

V
erifique se os bornes e os
terminais estão limpos.
s e
estiverem cobertos com sulfato
(depósito branco ou esverdeado)
devem ser desmontados e limpos.
Para colocar o motor em
funcionamento com uma bateria
auxiliar:
- ligue o cabo vermelho aos bornes
(+) das duas baterias;
-
l igue uma das extremidades do
cabo verde ou negro ao borne (-)
da bateria adicional;
-
l igue a outra extremidade do cabo
verde ou negro a um ponto de
massa do veículo avariado, o mais
longe possível da bateria,
-
a ccione o motor de arranque e
deixe o motor em funcionamento,
-
e spere o retorno ao ralenti e
desligue os cabos.
a presença desta etiqueta indica
a utilização de uma bateria de
chumbo de 12


V de tecnologia
e características específicas, que
necessita, se for desligada ou
substituída, de uma intervenção
realizada numa oficina qualificada ou
pela rede C
itr
OË
n
.
O incumprimento destas instruções
poderá dar origem a um desgaste
prematuro da bateria.
a

pós a montagem da bateria, o
Stop

& Start ficará activo apenas
após uma duração de algumas horas,
dependendo das condições climáticas
e do estado de carga da bateria (até
cerca de 8

horas).
a recarga da bateria do

s
top &
s
tart
não necessita que esta seja desligada.
Bateria

154
Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015
SUBSTITUIR UM FUSÍVEL
as caixas de fusíveis encontram-se:
-
na parte inferior do painel de bordo
do lado esquerdo (atrás da tampa),
- sob o capot do motor (junto à bateria).
se o veículo possuir o equipamento,
é fornecida uma caixa de fusíveis
como complemento de reboque,
engate de reboque e ligações para as
transformações da carroçaria e caixa
de carga da cabina.
e sta caixa de
fusíveis encontra-se à direita atrás da
divisória de retenção da carga.
a

s designações indicadas referem-
se aos fusíveis que podem ser
substituídos pelo utilizador com a
ajuda de um alicate, localizados por
trás do porta-objectos do painel de
bordo do lado direito. Para qualquer
outra intervenção, contacte a rede
CITROËN ou uma oficina qualificada.
Retirar e colocar um fusível
Substitua sempre um fusível com
defeito por um fusível de caIibre
equivalente.
a C

itr OË n declina qualquer
responsabilidade por custos
provocados pela reparação de um
veículo ou por avarias resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela rede C
itr OË n e não instalados
de acordo com as respectivas
recomendações, particularmente
quando o consumo do conjunto de
aparelhos suplementares ligados
exceder os 10
milliamperes.
Para profissionais: para
obter informações completas
relativamente a fusíveis e relés,
consulte o esquema de "Métodos"
através da
r
ede.a
ntes de substituir um fusível, é
necessário conhecer a causa do
incidente e solucioná-la.
-
u
tilize o alicate.
substituir um fusível

171
Berlingo-2-Vu_pt_Chap10a_ sM eGplus_ed01-2015
regulação do volume (as fontes são todas
independentes, mesmo os anúncios de trânsito
(
a

t
) e a
s instruções de navegação).Premir sobre Menu
para apresentar
o carrossel dos menus.
a

umento do volume.
re

dução do volume.se
lecção da fonte sonora (segundo a versão):
-
r
á

dios "FM" / "
aM

" / "
d

a
B

"*.
-

Pe

n de memória "
u

s
B

".
-

J

ukebox*, depois de ter copiado
previamente ficheiros de áudio para a
memória interna do sistema.
-
t
e

lefone ligado em Bluetooth* e em difusão
multimédia Bluetooth * (streaming).
-
l
e

itor multimédia ligado à tomada auxiliar
(jack, cabo não fornecido).
* Consoante o equipamento.
at

alhos: através de teclas tácteis situadas
na barra superior da tablete táctil, é possível
aceder directamente à selecção da fonte
sonora, à lista das estações (ou dos títulos
consoante a fonte). O ecrã é de tipo "resistivo" e é
necessária uma pressão prolongada,
nomeadamente para os gestos
"deslizados" (exploração de listas,
deslocação do mapa...). u
m s
imples
toque não é suficiente. O ecrã não
reconhece pressões com vários dedos.
O ecrã pode ser utilizado com luvas.
es
ta tecnologia permite uma utilização
a qualquer temperatura.
em c

aso de exposição a calor forte, o
volume sonoro pode ser limitado para
preservar o sistema. O regresso à
situação inicial é efectuado quando a
temperatura do habitáculo baixar. Para manutenção do ecrã, é
aconselhável utilizar um pano macio
não abrasivo (pano para óculos) sem
produtos adicionais.
nã

o utilize objectos pontiagudos no
ecrã.
nã

o toque no ecrã com as mãos
molhadas.

193
Berlingo-2-Vu_pt_Chap10a_ sM eGplus_ed01-2015
Nível 1 Nível 2 Nível 3 Comentários
Rádio Média
Página secundária Lista Multimédia
ap

resentação do último elemento multimédia.
Rádio Média
Página secundária Regulações Multimédia
Regulações
le

itura aleatória (todas
as pistas):
es

colher os parâmetros de leitura.
le
itura aleatória (álbum
c o r r e nte):
leitura em circuito fechado:
amplificação aux
Rá
dio
Regulações
se
guimento rds
a
c

tivar ou desactivar as definições.
se
guimento da
B
/FM
ap

resentação r adio
te
xt
Visualização diaporama
rádio digital
Anúncios
Regulações
an

úncio de tráfego (
t
a
)
ac

tivar ou desactivar as definições.
atualidades - Meteorologia
desporto - in fo programas
alertas - ev entos
imprevistos
Validar Gravar as definições.

198
Berlingo-2-Vu_pt_Chap10a_ sM eGplus_ed01-2015
Média
Leitor USB Escolha da fonte
a tecla SRC ( fonte) dos comandos no
volante permite passar directamente
para o suporte multimédia seguinte,
disponível se a fonte estiver activada.
s
eleccione a alteração de fonte.
Prima Multimédia
para visualizar a
página primária.
O sistema constitui listas de leitura (memória
temporária) cujo tempo de criação pode
demorar desde alguns segundos a vários
minutos na primeira ligação.re
duza o número de ficheiros que não sejam
musicais e o número de lista permite diminuir o
tempo de espera.
as l

istas de leitura são actualizadas sempre
que a ignição é desligada ou ligação de uma
memória
us
B

.
a
s l

istas são memorizadas:
sem intervenção nas listas, o tempo de carga
seguinte será reduzido.
in

serir a memória
us
B n

a tomada
us
B o

u lige
o periféerico
us
B à t

omada
us
B a

través de
um cabo adaptado (não fornecido).
Tomada (AUx) A uxiliar
Ligue o equipamento portátil (leitor MP3, …) à
tomada Jack através de um cabo de áudio (não
fornecido).
re

gule em primeiro lugar o volume do seu
equipamento portátil (nível elevado).
e
m
s

eguida, regule o volume do seu auto-rádio.
O controlo dos comandos é efectuado através
do equipamento nómada.
es

colher a fonte.

199
Berlingo-2-Vu_pt_Chap10a_ sM eGplus_ed01-2015

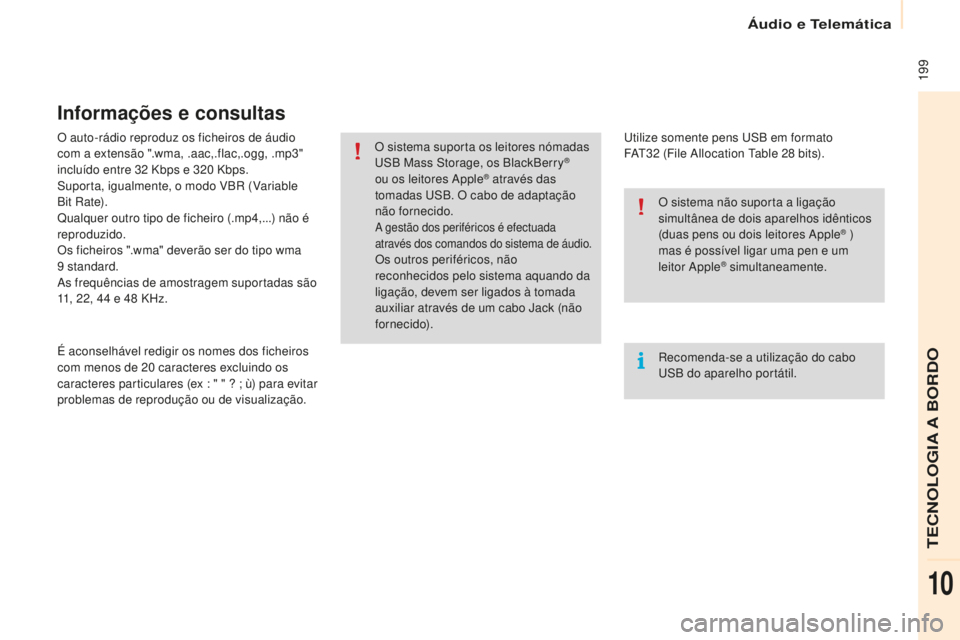

O auto-rádio reproduz os ficheiros de áudio
com a extensão ".wma, .aac,.flac,.ogg, .mp3"
incluído entre 32
Kbps e 320 Kbps.
su

porta, igualmente, o modo VB
r
(Variable
Bit
r
at
e).
Qualquer outro tipo de ficheiro (.mp4,...) não é
reproduzido.
Os ficheiros ".wma" deverão ser do tipo wma
9


standard.
as f

requências de amostragem suportadas são
11, 22, 44
e 48 KHz.
É aconselhável redigir os nomes dos ficheiros
com menos de 20
caracteres excluindo os
caracteres particulares (ex : " " ? ; ù) para evitar
problemas de reprodução ou de visualização.
Informações e consultas
utilize somente pens usB e m formato
Fa t3 2 (File al location ta ble 28 bits).
O sistema suporta os leitores nómadas
u

s
B M

ass
s
t

orage, os BlackBerry
®
ou os leitores
apple® através das
tomadas
usB
. O cabo de adaptação
não fornecido.
a gestão dos periféricos é efectuada
através dos comandos do sistema de áudio.
Os outros periféricos, não
reconhecidos pelo sistema aquando da
ligação, devem ser ligados à tomada
auxiliar através de um cabo Jack (não
fornecido).
re

comenda-se a utilização do cabo
u

s
B d
o aparelho portátil.
O sistema não suporta a ligação
simultânea de dois aparelhos idênticos
(duas pens ou dois leitores
a
p
ple
® )
mas é possível ligar uma pen e um
leitor
a
pple® simultaneamente.

232
Berlingo-2-Vu_pt_Chap10b_ rd45_ed01-2015

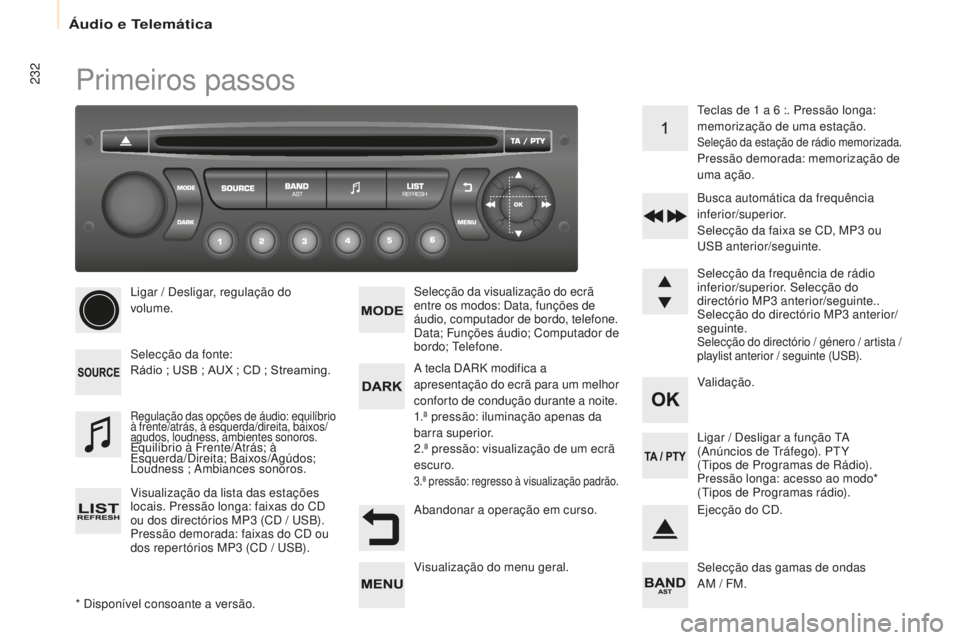

Primeiros passos
* disponível consoante a versão.
li
gar / d
e
sligar, regulação do
volume.
s
elecção da fonte:
Rádio ; USB ; AUX ; CD ; Streaming.
Visualização da lista das estações
locais. Pressão longa: faixas do C
d

ou dos directórios MP3 (C
d
/ us
B
).
Pressão demorada: faixas do C
d
ou
dos repertórios MP3 (C
d
/ us
B
).
s
elecção da visualização do ecrã
entre os modos: d
a
ta, funções de
áudio, computador de bordo, telefone.
da
ta; Funções áudio; Computador de
bordo; t
e
lefone.
regulação das opções de áudio: equilíbrio
à frente/atrás, à esquerda/direita, baixos/
agudos, loudness, ambientes sonoros.
equilíbrio à Frente/at
rás; à esq
uerda/di reita; Baixos/ag údos;
lo

udness ; a
mbia
nces sonoros.
a
tecla dar
K m
odifica a
apresentação do ecrã para um melhor
conforto de condução durante a noite.
1.ª pressão: iluminação apenas da
barra superior.
2.ª pressão: visualização de um ecrã
escuro.
3.ª pressão: regresso à visualização padrão.
selecção da frequência de rádio
inferior/superior. se lecção do
directório MP3


anterior/seguinte..
se

lecção do directório MP3 anterior/
seguinte.
selecção do directório / género / artista /
playlist anterior / seguinte (u sB ).
abandonar a operação em curso. Validação.
te
clas de 1 a 6 :. Pressão longa:
memorização de uma estação.
seleção da estação de rádio memorizada.Pressão demorada: memorização de
uma ação.
Busca automática da frequência
inferior/superior.
se

lecção da faixa se C
d, M
P3 ou
u

s
B
anterior/seguinte.
ej

ecção do C
d.
V

isualização do menu geral.
li
gar / d
e
sligar a função ta
(
an

úncios de t
r
áfego). P
tY

(
ti

pos de Programas de r
á
dio).
Pressão longa: acesso ao modo*
(
ti

pos de Programas rádio).
se

lecção das gamas de ondas
aM / F

M.
