42
Berlingo-2-VP_it_Chap03_Pret-a-partir_ed01-2016
Posto di guidaL'allarme rimane attivo fino al
rigonfiaggio, la riparazione o la
sostituzione del o dei pneumatici
interessati.
La ruota di scorta (di tipo "ruotino" o
cerchio in lamiera) non è dotata di
sensore.
Anomalia di funzionamento
Allarme pneumatici sgonfi
La perdita di pressione rilevata
non comporta sempre una
deformazione visibile dal
pneumatico. Non fidarsi quindi di un
semplice controllo visivo.si manifesta con l'accensione
fissa di questa spia,
accompagnata da un
segnale acustico e secondo
l'equipaggiamento, dalla
visualizzazione di un messaggio. L'accensione lampeggiante
poi fissa della spia pneumatici
sgonfi accompagnata
dall'accensione della
spia "
service" e, secondo
l'equipaggiamento, dalla
visualizzazione di un messaggio, indica
un malfunzionamento del sistema.
in questo caso, la sorveglianza della
pressione dei pneumatici non è più
assicurata.in caso di anomalia constatata su un
solo pneumatico, il pittogramma o
il messaggio visualizzato, secondo
l'equipaggiamento, ne permette
l'identificazione.
-


d
iminuire immediatamente
la velocità, evitare le sterzate
improvvise e le brusche frenate.
-
Fermarsi appena possibile, non
appena le condizioni del traffico lo
permettono.
-


i
n caso di foratura, utilizzare il
kit di riparazione provvisoria del
pneumatico o la ruota di scorta
(secondo l'equipaggiamento),
oppure
-
se si dispone di un compressore,
ad esempio quello del kit di
riparazione provvisoria del
pneumatico, controllare a freddo la
pressione dei quattro pneumatici,
oppure
-
se non fosse possibile effettuare
subito questo controllo, guidare con
prudenza a bassa velocità. Questo allarme appare anche
quando almeno una delle ruote
non è equipaggiata di captatore
(ad esempio con ruota di scorta di tipo
"ruotino" o in lamiera).
Rivolgersi alla rete C
iTRoËN o ad un
riparatore qualificato per far controllare
il sistema o, dopo la foratura di un
pneumatico, rimontarlo sul cerchio
d'origine, equipaggiato di captatore.

59
Comandi al volante
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
FARI DIURNI A LED
Fanalini fendinebbia
posteriori (ambra, seconda
rotazione della ghiera in
avanti).
Fari fendinebbia anteriori
(verde, prima rotazione della
ghiera in avanti). La selezione si effettua
ruotando questa ghiera
a impulsi, in avanti per
accendere e all'indietro
per spegnere.
Lo stato è visualizzato
dalla spia sul quadro
strumenti. Ricordarsi di spegnerli non
appena non sono più necessarii.
L'accensione automatica dei fari
spegne i fendinebbia posteriori, ma i
fendinebbia anteriori rimangono
accesi.
Per spegnere i fanalini
fendinebbia posteriori e i
fari fendinebbia anteriori,
ruotare la ghiera due volte
di seguito all'indietro.
Accensione automatica dei fari
in caso di nebbia o di neve, il
sensore di luminosità può rilevare
una luce sufficiente.
di conseguenza, i fari non si
accenderanno automaticamente.
se necessario, accendere
manualmente in fari anabbaglianti.
Non ricoprire il sensore di luminosità


che si trova sul parabrezza, dietro al
retrovisore.
serve per l'accensione


automatica dei fari e per il funzionamento
del tergicristallo automatico.
Attivazione Le luci di posizione
e gli anabbaglianti
si accendono
automaticamente
in caso di scarsa
luminosità o di funzionamento dei
tergicristalli.
si spengono non appena la

luminosità torna ad essere sufficiente o
se i tergicristalli vengono disattivati.
all'avviamento del veicolo, di giorno,
i fari diurni d'ambiente si accendono
automaticamente.
all'accensione manuale o automatica
delle luci di posizione, dei fari
anabbaglianti o abbaglianti, i fari diurni
si spengono.
Programmazione
Per i Paesi in cui la regolamentazione
non impone l'accensione dei fari
diurni, è possibile attivare la funzione
passando dal menu di configurazione.
se l'utiliz

zatore non interviene
entro 30
minuti, si attiva la modalità
Economia per evitare che la batteria si
scarichi. Le funzioni vengono messe in
stato di veglia e la spia della batteria
lampeggia.
La modalità Economia non riguarda le
luci di posizione.sia di giorno che di notte, con la
pioggia o con il sole, i fendinebbia
posteriori accesi abbagliano e sono
quindi vietati.
Consultare la rubrica 8, parte
"Batteria".
Fari fendinebbia anteriori e fanalini
fendinebbia posteriori
Funzionano con le luci di posizione e
gli anabbaglianti accesi.
Portare la ghiera sulla posizione
AUT
O. L'attivazione della funzione è
accompagnata da un messaggio sul
display.
Disattivazione
Ruotare la ghiera in avanti o indietro.
La disattivazione è accompagnata da
un messaggio sul display. Questa funzione non è compatibile con
i fari diurni.
ERGoNoMia e CoNFoRT
4

60
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
In caso di
malfunzionamento del
sensore di luminosità, i fari
si accendono, accompagnati
dalla spia service, da un
segnale acustico e da un messaggio
sul display.
Rivolgersi alla rete C
iTRoËN o ad un
riparatore qualificato.
Accensione temporizzata dei
fari (funzione Follow me home)
Tenere temporaneamente accesi gli
anabbaglianti dopo aver disinserito il
contatto, agevola l'allontanamento dal
veicolo in caso di scarsa luminosità.FASCIO DEI PROIETT ORI
a seconda del carico della vettura, è
necessario adattare l'orientamento del
fascio.
0
-


a vuoto.
1
-

Con carico parziale.
2
-

Con carico medio.
3
-

Con carico massimo autorizzato.
Funzionamento manuale
-
Con il contatto disinserito, tirare la
leva di "lampeggio dei fari" entro
un minuto dal disinserimento del
contatto.
i fari si spengono automaticamente
entro una temporizzazione prestabilita.
Funzionamento automatico
Consultare la rubrica 10, parte
"
struttura menu display". Regolazione iniziale sulla posizione 0.
attivare la funzione nel menu
di configurazione del veicolo.
Programmazione
L'attivazione o la disattivazione della
funzione si ef

fettua mediante il menu di
configurazione del veicolo.
Questa funzione è attivata per default. Disattivazione
Questa funzione non è attiva:
-
al di sotto di un determinato angolo
di rotazione del volante,
-
ad una velocità superiore a 40 km/h,
-
quando è inserita la retromarcia.
Attivazione
Questa funzione si attiva:
-
attivando l'indicatore di direzione
corrispondente,
oppure
-
a partire da un determinato angolo
di rotazione del volante.
Con i fari anabbaglianti o abbaglianti
accesi, questa funzione permette al fascio


di luce del faro fendinebbia anteriore
d'illuminare l'interno della curva, quando
la velocità del veicolo è inferiore a
40
km/h (guida in città, strada a curve,


incroci, manovre di parcheggio ...).
Illuminazione statica in curva
Viaggi all'estero
Per guidare in un Paese nel
quale il senso di marcia è diverso
rispetto a quello del Paese in cui
è commercializzato il veicolo, è
necessario adattare la regolazione
dei fari anteriori per non abbagliare i
guidatori che sopraggiungono in senso
contrario.
Rivolgersi alla rete C
iTRoËN o ad un
riparatore qualificato.
La funzione viene temporaneamente
disattivata quando si utilizza il
comando manuale dei fari.
Comandi al volante

61
Comandi al volante
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
2 Funzionamento rapido
(forti precipitazioni).
1
Funzionamento normale
(pioggia moderata).
I
Funzionamento intermittente.
0


a
rresto.
â
Movimento singolo
(spingere verso il basso).
sulla posizione intermittente,
la cadenza di funzionamento è
proporzionale alla velocità del veicolo.
TERGICRISTALLO
Funzionamento manualeÈ necessario riattivare il comando
dopo ogni interruzione del contatto
superiore a un minuto, con il comando
del tergicristallo in posizione 2, 1
o i.
-


s
postare il comando su una
posizione qualsiasi.
-
Ricollocarlo nella posizione
desiderata.
Non ricoprire il sensore di
pioggia, che si trova al centro
del parabrezza, dietro il
retrovisore. Attivazione
Premere il comando verso il basso.
L'attivazione della funzione è
accompagnata da un messaggio sul
display.
Disattivazione / Neutralizzazione
Porre il comando del tergicristallo in
posizione

I, 1
o
2.
La neutralizzazione della funzione è
accompagnata da un messaggio sul
display.
in caso di anomalia del funzionamento
automatico, il tergicristallo funzionerà
in modo intermittente.
Rivolgersi alla rete C
iTRoËN o ad un
riparatore qualificato per far verificare
il sistema. Nella posizione
AUTO il tergicristallo
funziona automaticamente e adatta
la sua velocità in funzione delle
precipitazioni.
usciti dal modo
AUTO, per le altre
posizioni riferirsi al Tergicristallo
anteriore manuale.
È necessario riattivare il funzionamento
automatico ogni volta che si
disinserisce il contatto per più di un
minuto, dando un impulso verso il
basso sul comando.
in caso di lavaggio automatico
del veicolo, disinserire il contatto
per evitare l'attivazione del
tergicristallo automatico.
in inverno, si consiglia di attendere lo
sbrinamento completo del parabrezza prima
di azionare il funzionamento automatico.
Funzionamento automatico
ERGoNoMia e CoNFoRT
4

72
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016

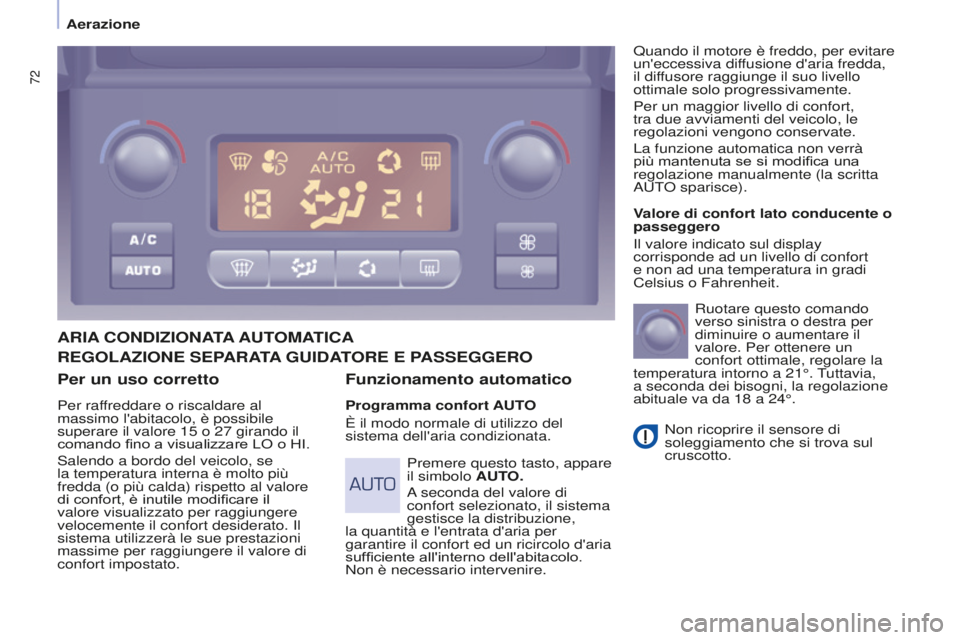

Per un uso corretto
Per raffreddare o riscaldare al
massimo l'abitacolo, è possibile
superare il valore 15
o 27 girando il
comando fino a visualizzare LO o HI.
salendo a bordo del veicolo, se
la temperatura interna è molto più
fredda (o più calda) rispetto al valore
di confort, è inutile modificare il
valore visualizzato per raggiungere
velocemente il confort desiderato.
il
sistema utilizzerà le sue prestazioni
massime per raggiungere il valore di
confort impostato.
ARIA CONDIZIONAT A AUT OMATICA
Funzionamento automatico
Programma confort AUTO
È il modo normale di utilizzo del
sistema dell'aria condizionata. Valore di confort lato conducente o
passeggero
il valore indicato sul display
corrisponde ad un livello di confort
e non ad una temperatura in gradi
Celsius o Fahrenheit.
Ruotare questo comando
verso sinistra o destra per
diminuire o aumentare il
valore. Per ottenere un
confort ottimale, regolare la
temperatura intorno a 21°.
Tuttavia,
a seconda dei bisogni, la regolazione
abituale va da 18 a 24°.
Non ricoprire il sensore di
soleggiamento che si trova sul
cruscotto.
Premere questo tasto, appare
il simbolo
AUTO.
a seconda del valore di
confort selezionato, il sistema
gestisce la distribuzione,
la quantità e l'entrata d'aria per
garantire il confort ed un ricircolo d'aria
sufficiente all'interno dell'abitacolo.
Non è necessario intervenire. Quando il motore è freddo, per evitare
un'eccessiva diffusione d'aria fredda,
il dif

fusore raggiunge il suo livello
ottimale solo progressivamente.
Per un maggior livello di confort,
tra due avviamenti del veicolo, le
regolazioni vengono conservate.
La funzione automatica non verrà
più mantenuta se si modifica una
regolazione manualmente (la scritta
auTo sparisce).
REGOLAZIONE SEPARATA GUIDA TORE E P ASSEGGERO
aerazione

11 5

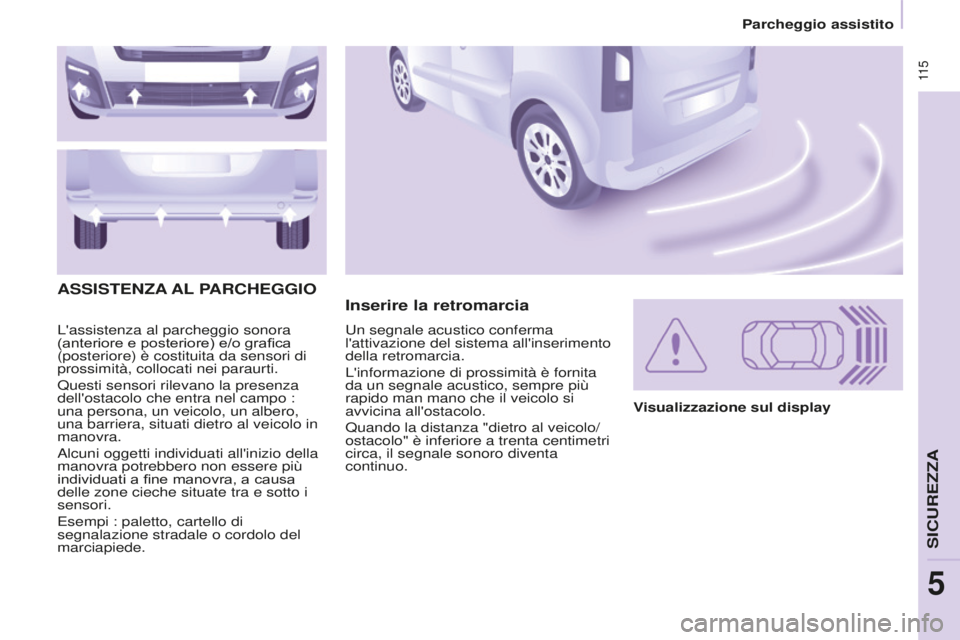

Parcheggio assistito
Berlingo-2-VP_it_Chap05_securite_ed01-2016
L'assistenza al parcheggio sonora
(anteriore e posteriore) e/o grafica
(posteriore) è costituita da sensori di
prossimità, collocati nei paraurti.
Questi sensori rilevano la presenza
dell'ostacolo che entra nel campo :
una persona, un veicolo, un albero,
una barriera, situati dietro al veicolo in
manovra.
alcuni oggetti individuati all'inizio della
manovra potrebbero non essere più
individuati a fine manovra, a causa
delle zone cieche situate tra e sotto i
sensori.
Esempi : paletto, cartello di
segnalazione stradale o cordolo del
marciapiede.
Inserire la retromarcia
A
SSISTENZA AL PARCHEGGIO
Visualizzazione sul display
un segnale acustico conferma
l'attivazione del sistema all'inserimento
della retromarcia.
L'informazione di prossimità è fornita
da un segnale acustico, sempre più
rapido man mano che il veicolo si
avvicina all'ostacolo.
Quando la distanza "dietro al veicolo/
ostacolo" è inferiore a trenta centimetri
circa, il segnale sonoro diventa
continuo.
siCuREZZa
5

11 6
Berlingo-2-VP_it_Chap05_securite_ed01-2016

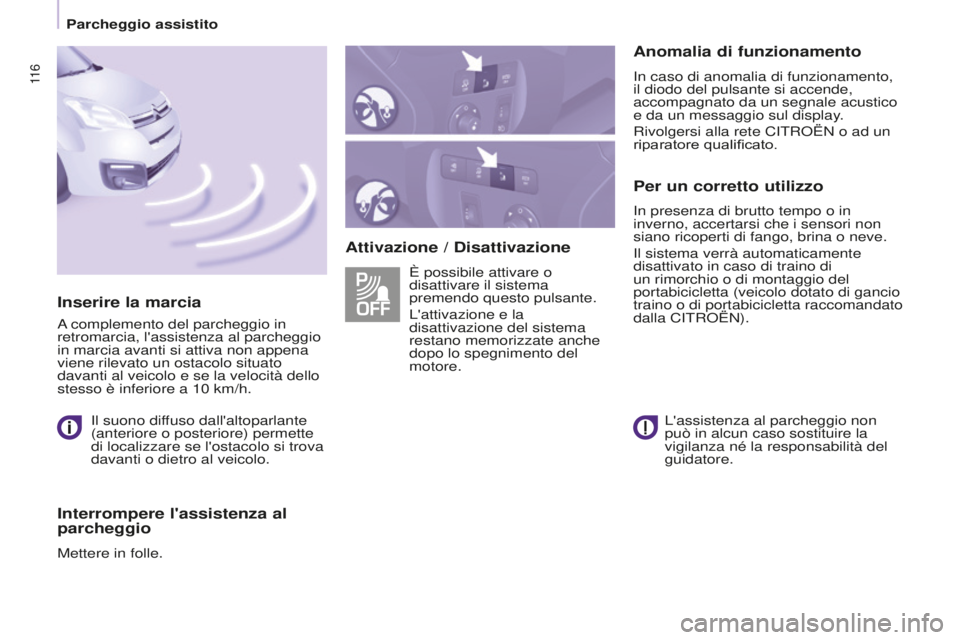

Attivazione / DisattivazioneAnomalia di funzionamento
in caso di anomalia di funzionamento,
il diodo del pulsante si accende,
accompagnato da un segnale acustico
e da un messaggio sul display.
Rivolgersi alla rete C
iTRoËN o ad un
riparatore qualificato.
Per un corretto utilizzo
in presenza di brutto tempo o in
inverno, accertarsi che i sensori non
siano ricoperti di fango, brina o neve.
il sistema verrà automaticamente
disattivato in caso di traino di
un rimorchio o di montaggio del
portabicicletta (veicolo dotato di gancio
traino o di portabicicletta raccomandato
dalla C
iTRoËN).
È possibile attivare o
disattivare il sistema
premendo questo pulsante. L'attivazione e la
disattivazione del sistema
restano memorizzate anche
dopo lo spegnimento del
motore.Inserire la marcia
a complemento del parcheggio in
retromarcia, l'assistenza al parcheggio
in marcia avanti si attiva non appena
viene rilevato un ostacolo situato
davanti al veicolo e se la velocità dello
stesso è inferiore a 10
km/h.
il suono dif

fuso dall'altoparlante
(anteriore o posteriore) permette
di localizzare se l'ostacolo si trova
davanti o dietro al veicolo.
Interrompere l'assistenza al
parcheggio
Mettere in folle. L'assistenza al parcheggio non
può in alcun caso sostituire la
vigilanza né la responsabilità del
guidatore.
Parcheggio assistito

122
Berlingo-2-VP_it_Chap05_securite_ed01-2016

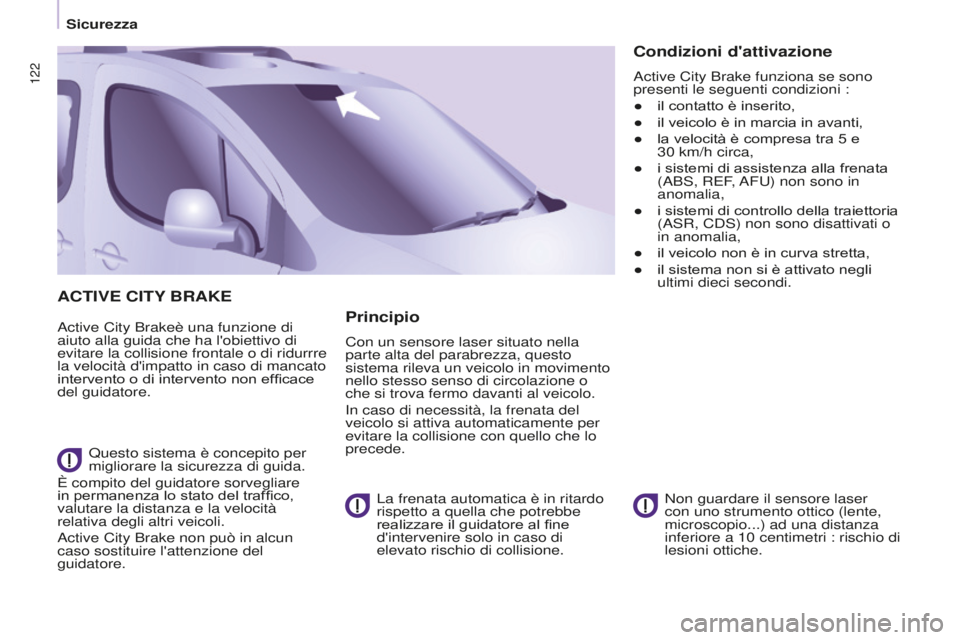

ACTIVE CITY BRAKE
active City Brakeè una funzione di
aiuto alla guida che ha l'obiettivo di
evitare la collisione frontale o di ridurrre
la velocità d'impatto in caso di mancato
intervento o di intervento non efficace
del guidatore.
Questo sistema è concepito per
migliorare la sicurezza di guida.
È compito del guidatore sorvegliare
in permanenza lo stato del traffico,
valutare la distanza e la velocità
relativa degli altri veicoli.
active City Brake non può in alcun
caso sostituire l'attenzione del
guidatore. Non guardare il sensore laser
con uno strumento ottico (lente,
microscopio...) ad una distanza
inferiore a 10 centimetri : rischio di
lesioni ottiche.
Principio
Con un sensore laser situato nella
parte alta del parabrezza, questo
sistema rileva un veicolo in movimento
nello stesso senso di circolazione o
che si trova fermo davanti al veicolo.
in caso di necessità, la frenata del
veicolo si attiva automaticamente per
evitare la collisione con quello che lo
precede.
La frenata automatica è in ritardo
rispetto a quella che potrebbe
realizzare il guidatore al fine
d'intervenire solo in caso di
elevato rischio di collisione.
Condizioni d'attivazione
active City Brake funziona se sono
presenti le seguenti condizioni :
●
il contatto è inserito,
●
il veicolo è in marcia in avanti,
●
la velocità è compresa tra 5 e
30 km/h circa,
●
i sistemi di assistenza alla frenata
(aBs, REF

,
aFu) non sono in
anomalia,
●
i sistemi di controllo della traiettoria
(asR, Cds) non sono disattivati o
in anomalia,
●
il veicolo non è in curva stretta,
●
il sistema non si è attivato negli
ultimi dieci secondi.
sicurezza

123
Sicurezza
Berlingo-2-VP_it_Chap05_securite_ed01-2016

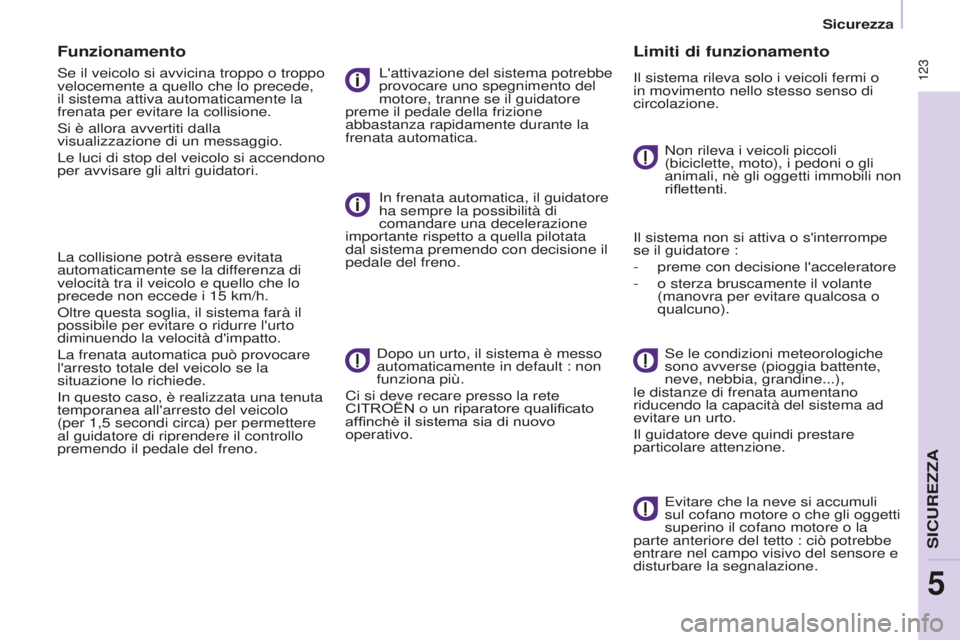

Funzionamento
se il veicolo si avvicina troppo o troppo
velocemente a quello che lo precede,
il sistema attiva automaticamente la
frenata per evitare la collisione.
si è allora avvertiti dalla
visualizzazione di un messaggio.
Le luci di stop del veicolo si accendono
per avvisare gli altri guidatori.
La collisione potrà essere evitata
automaticamente se la dif

ferenza di
velocità tra il veicolo e quello che lo
precede non eccede i 15
km/h.
oltre questa soglia, il sistema farà il
possibile per evitare o ridurre l'urto
diminuendo la velocità d'impatto.
La frenata automatica può provocare
l'arresto totale del veicolo se la
situazione lo richiede.
in questo caso, è realizzata una tenuta
temporanea all'arresto del veicolo
(per 1,5
secondi circa) per permettere
al guidatore di riprendere il controllo
premendo il pedale del freno. L'attivazione del sistema potrebbe
provocare uno spegnimento del
motore, tranne se il guidatore
preme il pedale della frizione
abbastanza rapidamente durante la
frenata automatica.
in frenata automatica, il guidatore
ha sempre la possibilità di
comandare una decelerazione
importante rispetto a quella pilotata
dal sistema premendo con decisione il
pedale del freno.
dopo un urto, il sistema è messo
automaticamente in default : non
funziona più.
Ci si deve recare presso la rete
CITROËN o un riparatore qualificato
affinchè il sistema sia di nuovo
operativo.
Limiti di funzionamento
il sistema rileva solo i veicoli fermi o
in movimento nello stesso senso di
circolazione.
Non rileva i veicoli piccoli
(biciclette, moto), i pedoni o gli
animali, nè gli oggetti immobili non
riflettenti.
il sistema non si attiva o s'interrompe
se il guidatore :
-
preme con decisione l'acceleratore
-
o sterza bruscamente il volante
(manovra per evitare qualcosa o
qualcuno).
se le condizioni meteorologiche
sono avverse (pioggia battente,
neve, nebbia, grandine...),
le distanze di frenata aumentano
riducendo la capacità del sistema ad
evitare un urto.
il guidatore deve quindi prestare
particolare attenzione.
Evitare che la neve si accumuli
sul cofano motore o che gli oggetti
superino il cofano motore o la
parte anteriore del tetto : ciò potrebbe
entrare nel campo visivo del sensore e
disturbare la segnalazione.
siCuREZZa
5

125
Sicurezza
Berlingo-2-VP_it_Chap05_securite_ed01-2016
Anomalie di funzionamento
Anomalia del sensore
il funzionamento del sensore laser
può essere disturbato dall'accumulo
di sporco o dall'appannamento del
parabrezza.
in questo caso, si è
avvertiti dalla visualizzazione di un
messaggio.
utilizzare il disappannamento del
parabrezza e pulire regolarmente
la zona del parabrezza davanti al
captatore.
Non incollare, nè fissare nessun
oggetto sul parabrezza davanti al
captatore. Anomalia del sistema
in caso di malfunzionamento del
sistema, si è avvertiti da un segnale
sonoro e dalla visualizzazione del
messaggio "

Anomalia sistema di
frenata automatica ".
Far verificare il sistema dalla rete
C
iTRoËN o da un riparatore
qualificato.
in caso di urto sul parabrezza,
all'altezza del sensore, disattivare
il sistema e rivolgersi alla rete
C
iTRoËN o ad un riparatore
qualificato per far sostituire il
parabrezza.
Non smontare, regolare o
ef

fettuare test del sensore.
solo la rete CiTRoËN o un
riparatore qualificato può
intervenire.
in caso di gancio traino o se il
veicolo è trainato, è necessario
disattivare il sistema.
siCuREZZa
5
